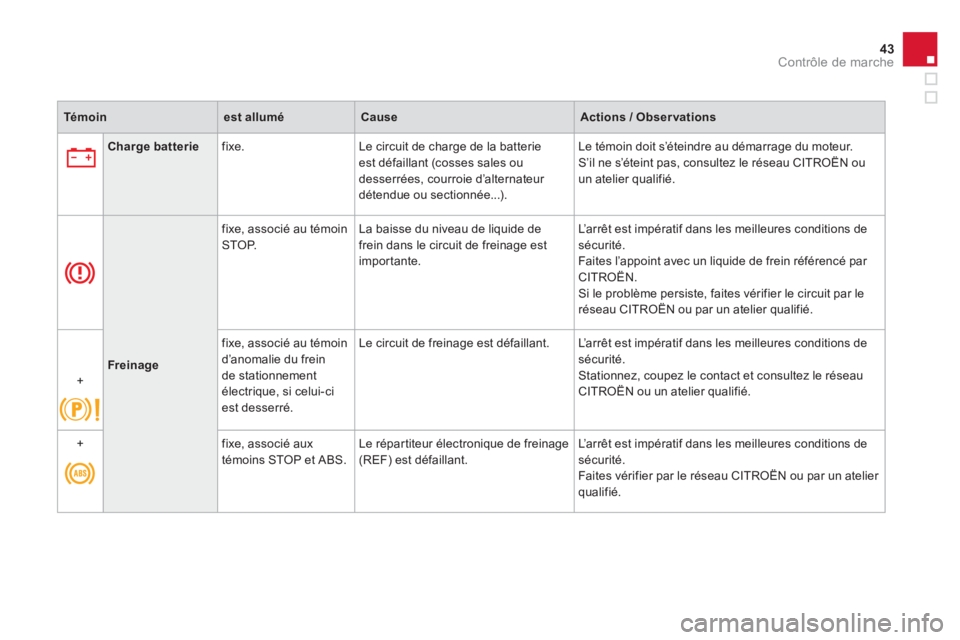

43Contrôle de marche
Témoinest alluméCauseActions / Obser vations
Charge batteriefixe. Le circuit de charge de la batterieest défaillant (cosses sales ou
desserrées, courroie d’alternateur
détendue ou sectionnée...
). Le témoin doit s
’éteindre au démarrage du moteur.
S’il ne s’éteint pas, consultez le réseau CITROËN ou un atelier qualifié.
Freinage
fixe, associé au témoin STOP. La baisse du niveau de liquide de
frein dans le circuit de freinage est
importante.L’arrêt est impératif dans les meilleures conditions de sécurité.
Faites l’appoint avec un liquide de frein référencé par CITROËN. Si le problème persiste, faites vérifier le circuit par le réseau CITROËN ou par un atelier qualifié.

+fixe, associé au témoin
d’anomalie du freinde stationnement
électrique, si celui-ci
est desserré. Le circuit de freina
ge est défaillant. L’arrêt est impératif dans les meilleures conditions de sécurité. Stationnez, coupez le contact et consultez le réseau
CITROËN ou un atelier qualifié.

+ fixe, associé aux
témoins
STOP et ABS. Le répar titeur électronique de freinage(REF) est défaillant. L’arrêt est impératif dans les meilleures conditions de sécurité.
Faites vérifier par le réseau CITROËN ou par un atelier qualifié.

Témoinest alluméCauseActions / Observations
Antiblocage des roues (ABS) fixe. Le système d’antiblocage des rouesest défaillant. Le véhicule conser ve un freinage classique.
Roulez prudemment à une allure modérée, et
consultez rapidement le réseau CITROËN ou un atelier qualifié.
Contrôle dynamique de stabilité (ESP/ASR)


clignotant. La régulation de l’ESP/ASR s’active. Le système optimise la motricité et permet d’améliorer la stabilité directionnelle du véhicule.

fixe. Hors neutralisation (appui sur le
bouton et alluma
ge de son voyant),le système ESP/ASR ou d’aide au
démarrage en pente est défaillant. Faites vérifier par le réseau CITRO
ËN ou par un atelier
qualifié.

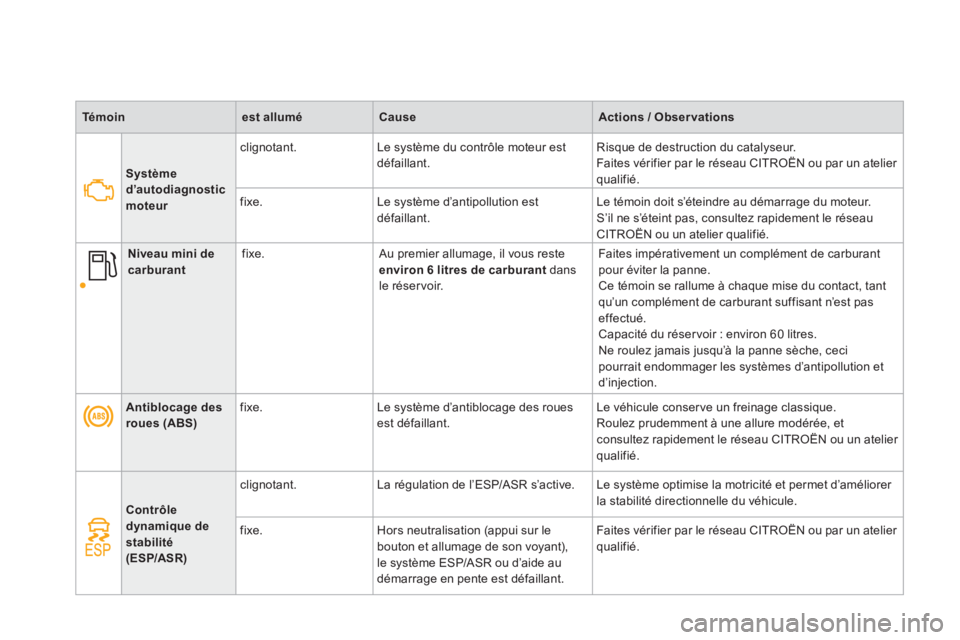

Système d’autodiagnostic moteur
cli
gnotant. Le système du contrôle moteur est
défaillant. Risque de destruction du catal
yseur.
Faites vérifier par le réseau CITROËN ou par un atelie
r qualifié.

fixe. Le système d’antipollution estdéfaillant. Le témoin doit s’éteindre au démarrage du moteur.
S’il ne s’éteint pas, consultez rapidement le réseau CITROËN ou un atelier qualifié.



Niveau mini de carburantfixe. Au premier allumage, il vous reste
environ 6 litres de carburant dans
le réservoir. Faites impérativement un complément de carburantpour éviter la panne. Ce témoin se rallume à chaque mise du contact, tantqu’un complément de carburant suffisant n’est paseffectué.Capacité du réser voir : environ 60 litres.
Ne roulez jamais jusqu’à la panne sèche, cecipourrait endommager les systèmes d’antipollution et
d’injection.

111Ouvertures

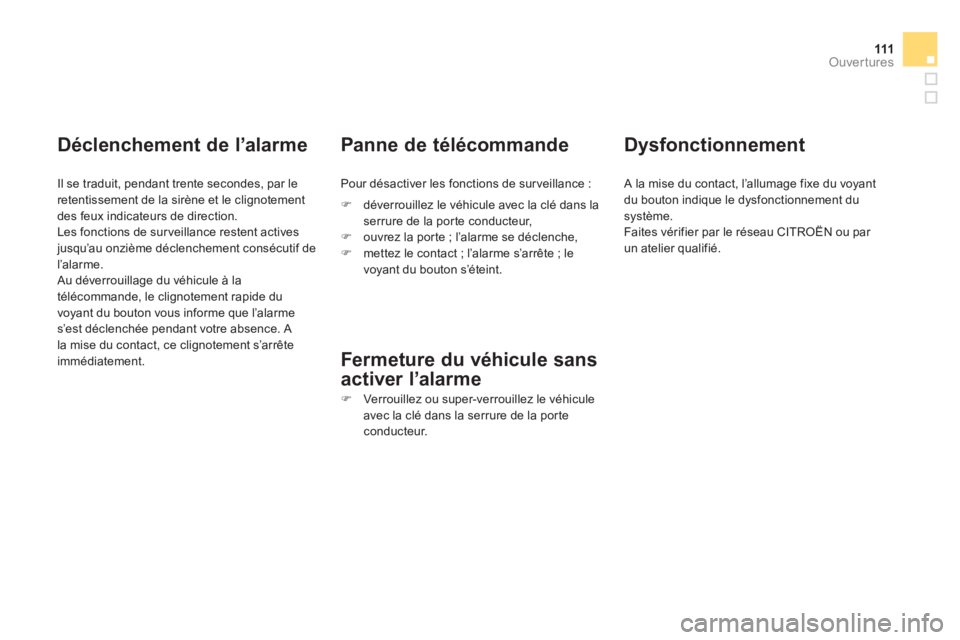

Déclenchement de l’alarme


Il se traduit, pendant trente secondes, par le
retentissement de la sirène et le clignotementdes feux indicateurs de direction.
Les fonctions de surveillance restent actives jusqu’au onzième déclenchement consécutif de
l’alarme.
Au déverrouillage du véhicule à la
télécommande, le clignotement rapide du
voyant du bouton vous informe que l’alarmes’e s t d é c l e n c h é e pendant votre absence. A
la mise du contact, ce clignotement s’arrête
immédiatement.
Panne de télécommande
Pour désactiver les fonctions de surveillance :
Fermeture du véhicule sans
activer l’alarme
) Verrouillez ou super-verrouillez le véhicule
avec la clé dans la serrure de la porte conducteur.


)
déverrouillez le véhicule avec la clé dans laserrure de la por te conducteur, )
ouvrez la por te ; l’alarme se déclenche,)
mettez le contact ; l’alarme s’arrête ; le
voyant du bouton s’éteint.




Dysfonctionnement

A la mise du contact, l’allumage fixe du voyant
du bouton indique le dysfonctionnement du système.
Faites vérifier par le réseau CITROËN ou par
un atelier qualifié.

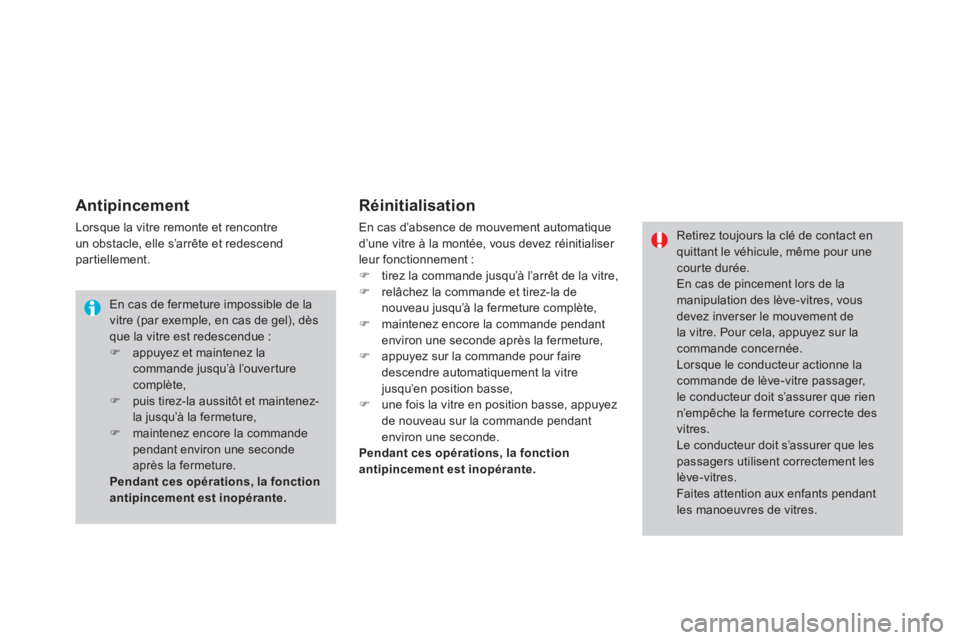

Antipincement
Lorsque la vitre remonte et rencontre
un obstacle, elle s’arrête et redescend
partiellement.

Réinitialisation

En cas d’absence de mouvement automatique
d’une vitre à la montée, vous devez réinitialiser
leur fonctionnement : ) tirez la commande jusqu’à l’arrêt de la vitre,)
relâchez la commande et tirez-la denouveau jusqu’à la fermeture complète, )
maintenez encore la commande pendant environ une seconde après la fermeture, )
appuyez sur la commande pour faire
descendre automatiquement la vitre
jusqu’en position basse, ) une fois la vitre en position basse, appuyez
de nouveau sur la commande pendant
environ une seconde.
Pendant ces opérations, la fonction
antipincement est inopérante.
En cas de fermeture impossible de la vitre (par exemple, en cas de gel), dès que la vitre est redescendue : )appuyez et maintenez la commande jusqu’à l’ouverturecomplète,)puis tirez-la aussitôt et maintenez-la jusqu’à la fermeture, )maintenez encore la commande pendant environ une seconde après la fermeture. Pendant ces opérations, la fonctionantipincement est inopérante.


Retirez toujours la clé de contact en quittant le véhicule, même pour une courte durée.
En cas de pincement lors de la manipulation des lève-vitres, vousdevez inverser le mouvement dela vitre. Pour cela, appuyez sur lacommande concernée.
Lorsque le conducteur actionne la commande de lève-vitre passager, le conducteur doit s’assurer que rienn’empêche la fermeture correcte desvitres.
Le conducteur doit s’assurer que les passagers utilisent correctement les lève-vitres.
Faites attention aux enfants pendantles manoeuvres de vitres.

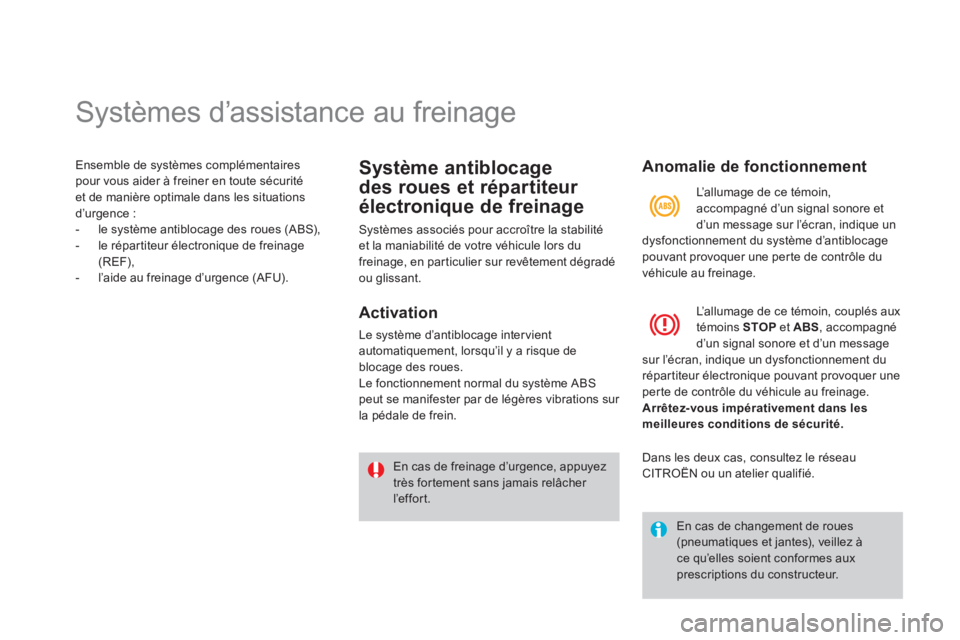

Systèmes d’assistance au freinage
Ensemble de systèmes complémentaires pour vous aider à freiner en toute sécurité et de manière optimale dans les situations
d’urgence :
- le s
ystème antiblocage des roues (ABS),
- le répartiteur électronique de freinage(REF),
- l’aide au freinage d’urgence (AFU).


Système antiblocage
des roues et ré
partiteur
électronique de freinage
Systèmes associés pour accroître la stabilitéet la maniabilité de votre véhicule lors du freinage, en particulier sur revêtement dégradé
ou glissant.
Activation

Le système d’antiblocage intervient
automatiquement, lorsqu’il y a risque de blocage des roues.
Le fonctionnement normal du système ABSpeut se manifester par de légères vibrations sur la pédale de frein.
En cas de freinage d’urgence, appuyez très for tement sans jamais relâcher l’effort.


Anomalie de fonctionnement
L’allumage de ce témoin, couplés aux
témoins STOP
et ABS
, accompagné
d’un signal sonore et d’un message sur l’écran, indique un dysfonctionnement du
répartiteur électronique pouvant provoquer une perte de contrôle du véhicule au freinage.
Arrêtez-vous impérativement dans les meilleures conditions de sécurité.
En cas de changement de roues (pneumatiques et jantes), veillez à ce qu’elles soient conformes aux prescriptions du constructeur.
L
’allumage de ce témoin,
accompagné d’un signal sonore et
d’un message sur l’écran, indique un
dysfonctionnement du système d’antiblocage pouvant provoquer une perte de contrôle du
véhicule au freinage.
Dans les deux cas, consultez le réseau
CITROËN ou un atelier qualifié.

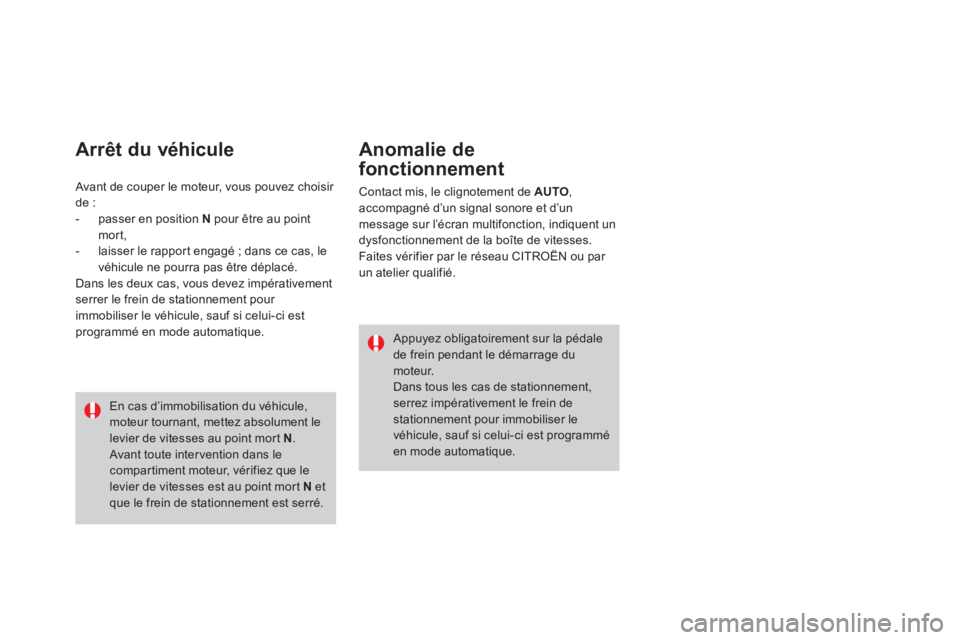

Arrêt du véhicule
Anomalie de
fonctionnement
Contact mis, le clignotement de AUTO ,
accompagné d’un signal sonore et d’un
message sur l’écran multifonction, indiquent un
dysfonctionnement de la boîte de vitesses.
Faites vérifier par le réseau CITROËN ou par un atelier qualifié.


Appuyez obligatoirement sur la pédalede frein pendant le démarrage du moteur.Dans tous les cas de stationnement, serrez impérativement le frein de stationnement pour immobiliser le
véhicule, sauf si celui-ci est programméen mode automatique.


En cas d’immobilisation du véhicule,moteur tournant, mettez absolument lelevier de vitesses au point mor t N
. Avant toute intervention dans lecompar timent moteur, vérifiez que le levier de vitesses est au point mor t N
et que le frein de stationnement est serré.
Avant de couper le moteur, vous pouvez choisir de :
- passer en position N
pour être au point
mort,
- laisser le rappor t engagé ; dans ce cas, le
véhicule ne pourra pas être déplacé.
Dans les deux cas, vous devez impérativement
serrer le frein de stationnement pour
immobiliser le véhicule, sauf si celui-ci est programmé en mode automatique.

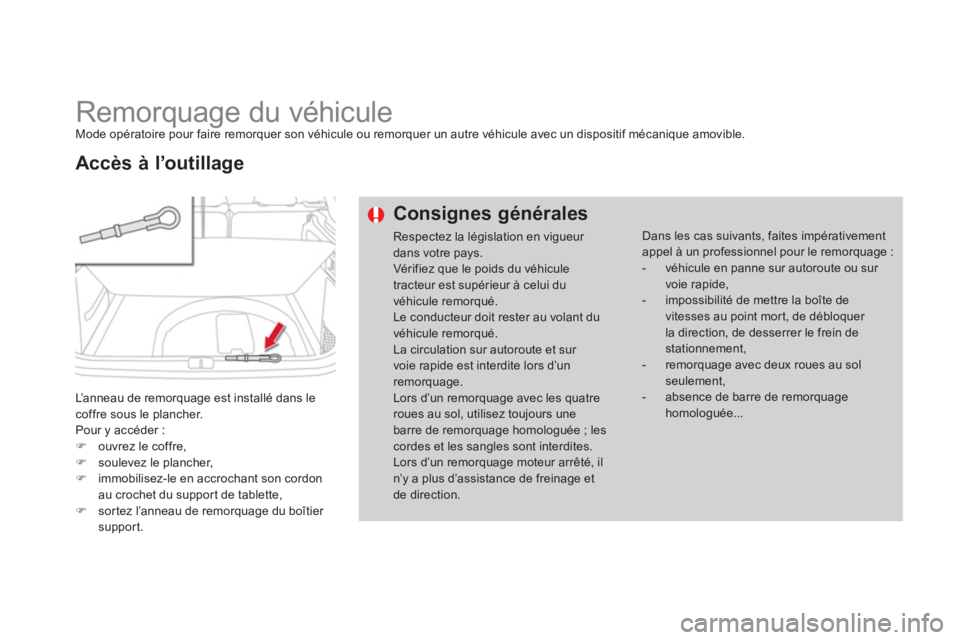

Remorquage du véhicule Mode opératoire pour faire remorquer son véhicule ou remorquer un autre véhicule avec un dispositif mécanique amovible.
L
’anneau de remorquage est installé dans lecoffre sous le plancher.
Pour
y accéder : )ouvrez le coffre, )soulevez le plancher, )immobilisez-le en accrochant son cordon au crochet du support de tablette, )sortez l’anneau de remorquage du boîtier
support.
Accès à l’outillage
Consignes générales
Respectez la législation en vigueur dans votre pays. Vér ifiez que le poids du véhiculetracteur est supérieur à celui du véhicule remorqué. Le conducteur doit rester au volant duvéhicule remorqué. La circulation sur autoroute et sur voie rapide est interdite lors d’unremorquage. Lors d’un remorquage avec les quatreroues au sol, utilisez toujours unebarre de remorquage homologuée ; les cordes et les sangles sont interdites. Lors d’un remorquage moteur arrêté, iln’y a plus d’assistance de freinage et de direction.
Dans les cas suivants, faites impérativement appel à un professionnel pour le remorquage :


- véhicule en panne sur autoroute ou sur voie rapide,

- impossibilité de mettre la boîte de vitesses au point mor t, de débloquer la direction, de desserrer le frein de stationnement,

- remorquage avec deux roues au sol seulement,

- absence de barre de remorquage homologuée...

275

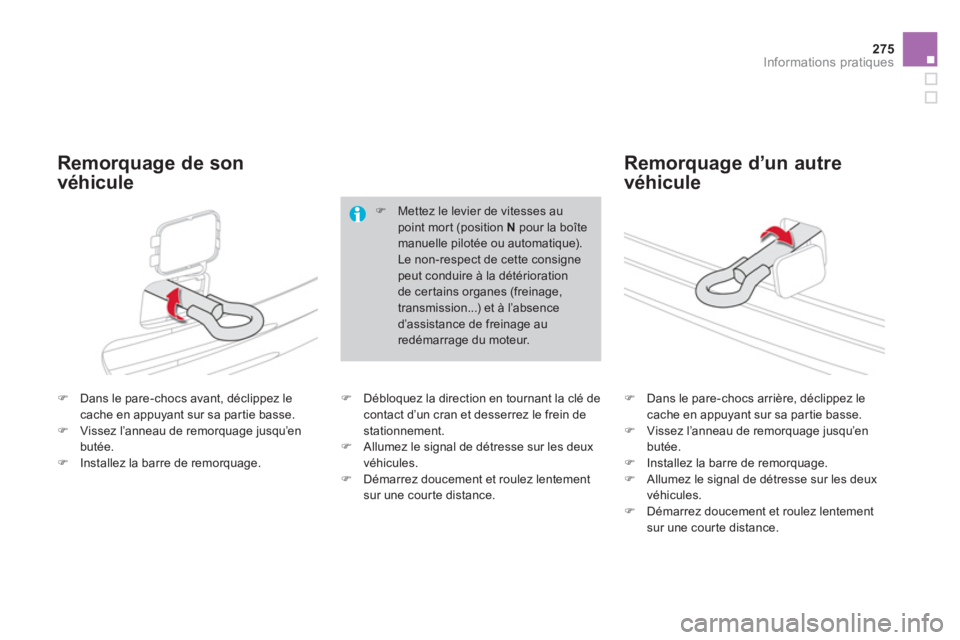

Informations pratiques
)Dans le pare-chocs avant, déclippez le cache en appuyant sur sa par tie basse. )Vissez l’anneau de remorquage jusqu’en butée.)Installez la barre de remorquage.
) Dans le pare-chocs arrière, déclippez lecache en appuyant sur sa par tie basse. )
Vissez l’anneau de remorquage jusqu’en butée.)
Installez la barre de remorquage.)
Allumez le signal de détresse sur les deux
véhicules. ) Démarrez doucement et roulez lentementsur une courte distance.


Remorquage de son
véhicule
Remorquage d’un autre
véhicule
)Mettez le levier de vitesses aupoint mort (position Npour la boîtemanuelle pilotée ou automatique).Le non-respect de cette consignepeut conduire à la détériorationde certains organes (freinage, transmission...) et à l’absenced’assistance de freinage au redémarrage du moteur.
) Débloquez la direction en tournant la clé decontact d’un cran et desserrez le frein destationnement.)
Allumez le signal de détresse sur les deux
véhicules.) Démarrez doucement et roulez lentement sur une courte distance.

342
QUESTIONS FRÉQUENTES
QUESTIONRÉPONSESOLUTION
Certains caractères des
informations du médiaen cours de lecturene sont pas affi chéscorrectement.Le s
ystème audio ne sait pas traiter certains types de caractères. Utiliser des caractères standards pour nommer les pistes et répertoires.
L
a lecture des fi chiers enstreaming ne commence pas.Le pÈriphÈrique connectÈ ne permet pas de lancer automatiquement lalecture. Lancer la lecture depuis le pÈriphÈrique.
Les noms des pla
ges et
la durÈe de lecture ne síaffi chent pas sur l’écran en streaming audio.Le
profi l Bluetooth ne permet pas de transférer ces informations.
La qualité de réception
de la station radioécoutée se dégradeprogressivement ou les stations mémoriséesne fonctionnent pas(pas de son, 87,5 Mhzs’affi che...). Le véhicule est trop éloi
gné de l’émetteur de la station écoutée ou aucunémetteur n’est présent dans la zone géographique traversée. Activer la fonction «RDS» par le biais du menu raccourci, afi n de permettre au systËme de vÈrifi er si un Èmetteur plus puissant se trouve dans la
zone gÈographique.
Líenvironnement
(colline, immeuble, tunnel, parking sous-sol...) bloque la rÈception, y compris en mode de suivi RDS. Ce phÈnomËne est normal et ne traduit pas une dÈfaillance de líautoradio.
Líantenne est absente ou a ÈtÈ endomma
gÈe (par exemple lors díun
passage en lavage ou dans un parking souterrain). Faire vÈrifi er l’antenne par le réseau CITROËN.
Je ne retrouve pas
certaines stations radio dans la liste des stations captées.La station n
’est plus captée ou son nom a changé dans liste.
Certaines stations de radio envoient, à la place de leur nom d’autres
informations
(titre de la chanson par exemple).
Le s
ystème interprète ces données comme le nom de la station.
Le nom de la station deradio change.

374

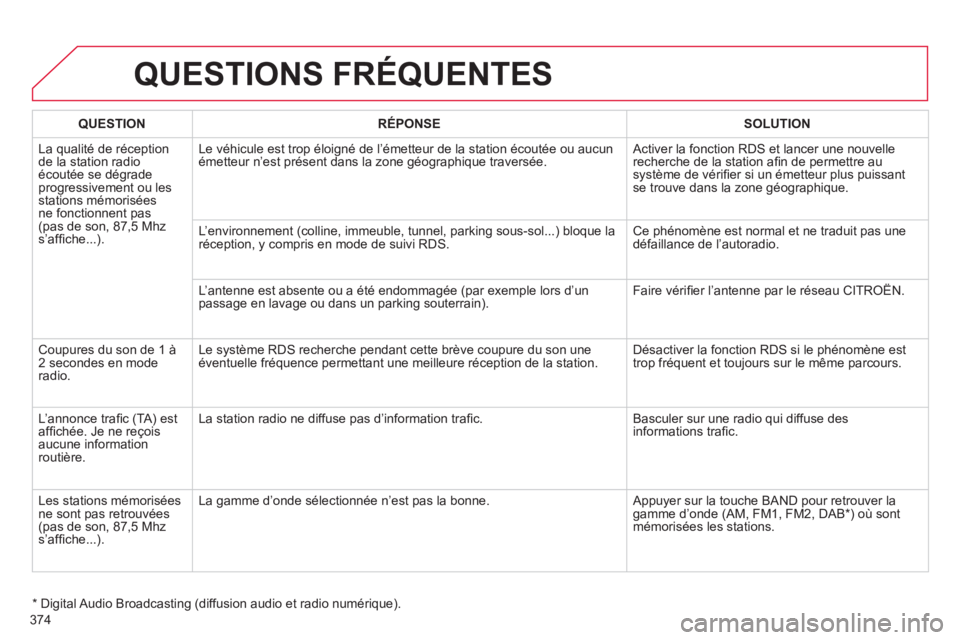

QUESTIONS FRÉQUENTES
QUESTIONRÉPONSESOLUTION
La qualité de réception de la station radioécoutée se dégradeprogressivement ou les stations mémoriséesne fonctionnent pas(pas de son, 87,5 Mhzs’affi che...). Le véhicule est trop éloi
gné de l’émetteur de la station écoutée ou aucunémetteur n’est présent dans la zone géographique traversée. Activer la fonction RDS et lancer une nouvelle recherche de la station afi n de permettre ausystème de vérifi er si un Èmetteur plus puissant se trouve dans la zone gÈographique.
Líenvironnement
(colline, immeuble, tunnel, parking sous-sol...) bloque la rÈception, y compris en mode de suivi RDS. Ce phÈnomËne est normal et ne traduit pas une dÈfaillance de líautoradio.
Líantenne est absente ou a ÈtÈ endomma
gÈe (par exemple lors díun
passage en lavage ou dans un parking souterrain). Faire vÈrifi er l’antenne par le réseau CITROËN.

Coupures du son de 1 à
2 secondes en mode radio. Le s
ystème RDS recherche pendant cette brève coupure du son une éventuelle fréquence permettant une meilleure réception de la station. Désactiver la fonction RDS si le phénomène est
trop fréquent et toujours sur le même parcours.
L’annonce tra
fi c (TA) est
affi chÈe. Je ne reÁois aucune information routiËre.La station radio ne di
ffuse pas díinformation trafi c. Basculer sur une radio qui diffuse des
informations trafi c.
L
es stations mÈmorisÈesne sont pas retrouvÈes (pas de son, 87,5 Mhzsíaffi che...). La
gamme díonde sÈlectionnÈe níest pas la bonne. Appuyer sur la touche BAND pour retrouver lagamme díonde (AM, FM1, FM2, DAB * ) o˘ sontmÈmorisÈes les stations.
*

Digital Audio Broadcasting (diffusion audio et radio numÈrique).
