Dobrý přehled
A.Při zapnutém zapalování udávají segmentyukazatele množství paliva zbývajícího v nádrži.B.Po spuštění motoru musí zhasnout
kontrolka minimální zásoby paliva. C.Po zapnutí zapalování musí ukazatel množství oleje zobrazit na několik vteřinhlášení, že je množství OK nebo správné (podle verze).
Jestliže hladiny provozních náplní nejsou správné, proveďte jejich doplnění.


Přístroje
38
1.Při zapnutí zapalování se rozsvítí oranžové
a červené výstražné kontrolky.2.
Po spuštění motoru musí tyto kontrolky zhasnout.
Jestliže kontrolky zůstanou rozsvícené,
vyhledejte si pokyny na příslušné straně.
Kontrolky
41
A.Tísňové volání.


Středové panely ovladačů
173 , 2 91
B
. Přístup ke službám CITROËN.
173 , 2 91
C. Výstražná signalizace.
17
2
D.Centrální zamykání.
10
7
E.Black panel (ztmavení přístrojové desky).
5
8

Přístrojová deska s nastavitelnými barvami a autorádiem
1.
Otáčkoměr (x 1 000 ot./min nebo rpm). 2.
Ukazatel změny rychlostního stupněu mechanické převodovky nebo polohy předvoliče mechanické pilotované nebo automatické převodovky.3.Analogový ukazatel rychlosti (km/h nebo mph).
4.
Volba tempomatu nebo omezovače rychlosti.5.
Digitální ukazatel rychlosti(km/h nebo mph).
6.Ukazatel množství motorového oleje.
Přístroje a ukazatele
Ovládací tlačítka
7.Ukazatel servisního intervalu.
(km nebo míle) a poté
celkové počítadlo kilometrů.
T
yto dva údaje se zobrazí postupně po
zapnutí zapalování.
Ukazatel nastavení reostatu(při seřizování).
8.
Denní počítadlo kilometrů (km nebo míle).9.Palivoměr a přidružená kontrolka
minimálního množství paliva.
10
. Dojezdová vzdálenost (km nebo míle).
A.„COLOR Cadrans“ (bar va přístrojů):
individuální nastavení podkladové barvy přístrojů. B.„COLOR Afficheurs“ (barva ukazatelů):
individuální nastavení podkladové barvy ukazatelů.
C.Reostat osvětlení (pouze v nočním režimu).
D.
Počet kilometrů zbývajících do ser visní prohlídky.
Nulování ukazatele servisního intervalu nebo denního počítadla ujetých kilometrů.

1. Nastavené hodnoty a stav regulátoru nebo
omezovače rychlosti.2. Ukazatel stavu motorového oleje.
Připomenutí počtu kilometrů zbývajících do
servisní prohlídk
y.
Tyto údaje se postupně zobrazí po zapnutí zapalování, po uvítací sekvenci a předzobrazením dostupných aktivních funkcí.
Centrální barevný displej spojený s navigačním systémem
Otočením otočným ovladačem na levé straně
volantu je možné zvolit trvalé zobrazení
dostupných aktivních funkcí (palubní počítač,
navigace – navádění...). Kd
yž se otáčky motoru přiblíží k maximálníhodnotě, d

Při zapnutí zapalování se zobrazí informace o množství oleje současně s informací o údržbě.
Ukazatel stavu motorového oleje
Aby byla kontrola množství oleje platná, musí být vozidlo ve vodorovné poloze a jeho motor musí být zastavený po dobu delší než 30 minut.


Množství oleje je správné

Nedostatek ole
je

Je signalizován blikáním nápisu „OIL“nebo zobrazením příslušného hlášení,
doprovázeného rozsvícením ser visní kontrolkya zvukovým signálem.
Jestliže je nedostatek oleje potvrzen kontrolou
pomocí ruční měrky, je nutno olej doplnit,aby nedošlo k poškození motoru.


Závada měřiče množství oleje

Je signalizována blikáním nápisu „OIL--“
nebo
zobrazením příslušného hlášení. Kontaktujte síťCITROËN nebo odborný servis.
Na měrce
jsou 2 značky:


- A= maximum; nikdynepřelijte nad tuto značku(nebezpečí poškození
motoru), -B= minimum; doplňte olej přes plnic

233Kontroly














Benzinové motory

Umístění komponentů pro možnost
kontroly hladiny n
áplní a výměnu některČch
komponentů.
1.
Nádržka kapaliny posilovače řízení. 2.Nádržka kapaliny ostřikovače skela světlometů. 3.Nádržka chladicí kapaliny.4.
Nádržka brzdové kapaliny.
5. Baterie/Pojistky.
6.Pojistková skříňka.
7. Vzduchový filtr. 8.Měrka motorového oleje.9.
Otvor pro dolévání motorového oleje.

237
Kontroly

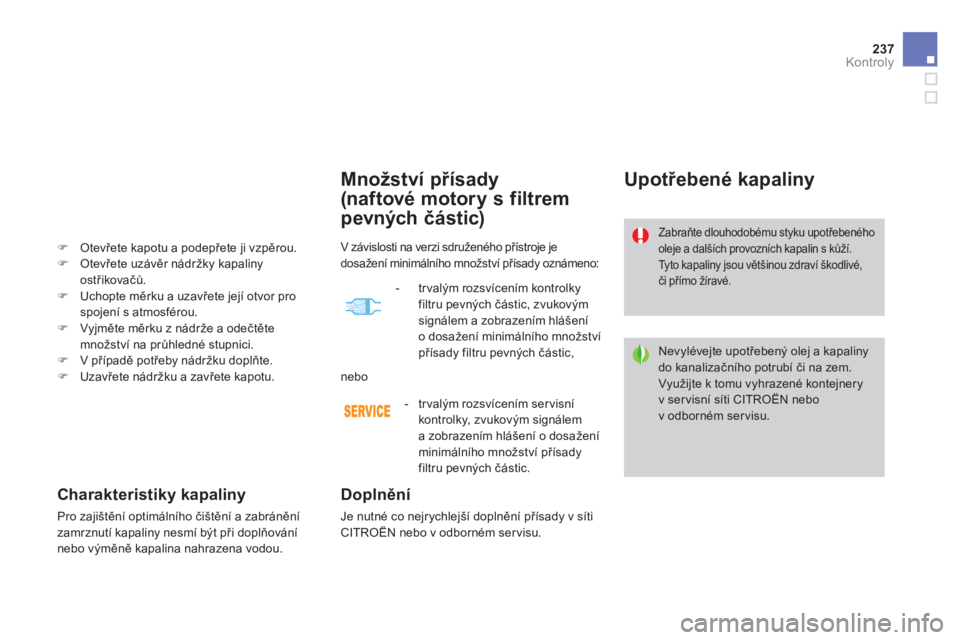

Množství přísady
(naftové motory s filtrem
pevn
ých částic)
Doplnění
Je nutné co nejrychlejší doplnění přísady v sítiCITROËN nebo v odborném servisu.
Upotřebené kapaliny

Zabraňte dlouhodobému styku upotřebenéhooleje a dalších provozních kapalin s kůží.
Tyto kapaliny jsou většinou zdraví škodlivé,či přímo žíravé.

Nevylévejte upotřebenČ olej a kapaliny do kanalizačního potrubí či na zem.
Využijte k tomu vyhrazené kontejneryv ser visní síti CITROËN nebov odborném servisu.
)Otevřete kapotu a podepřete ji vzpěrou.)Otevřete uzávěr nádržky kapaliny ostřikovačů.)Uchopte měrku a uzavřete její otvor prospojení s atmosférou. )Vyjměte měrku z nádrže a odečtětemnožství na průhledné stupnici. )V případě potřeby nádržku doplňte.)Uzavřete nádržku a zavřete kapotu.


Charakteristiky kapaliny

Pro zajištění optimálního čištění a zabránění
zamrznutí kapaliny nesmí být při doplňovánínebo výměně kapalina nahrazena vodou.
V závislosti na verzi sdruženého přístroje je
dosažení minimálního množství přísady oznámeno:



- trvalým rozsvícením kontrolky filtru pevných částic, zvukovým signálem a zobrazením hlášení o dosažení minimálního množstvípřísady filtru pevných částic,
nebo

- trval
ým rozsvícením ser visní
kontrolky, zvukovým signálem
a zobrazením hlášení o dosažení minimálního množství přísady filtru pevných částic.

Kontroly
Baterie (neboli akumulátor) vozidla

Filtr vzduchu motoru a filtr vzduchu kabiny


Olejový filtr
Není-li výslovně uvedeno jinak, kontrolujte tyto prvky v souladu se Ser visní knížkou a v závislosti na typu motoru vozidla.
Případně svěřte provedení kontrol ser visní síti CITROËN nebo odbornému ser visu.
Baterie
je tzv. bezúdržbová.
I tak je třeba ověřovat čistotu
a utažení svorek, zejména v letníma zimním období.
V případě práce s baterií si vyhledejte pokynyv kapitole „Praktické informace“ pro zjištění
opatření, která je třeba přijmout před odpojením a následně po připojení baterie. Interval
y výměny těchto prvků
naleznete v Sešitu údržby/Servisníknížce.
Vyžadují-li to podmínky životníhoprostředí (vysoká prašnost, ...) a provoznípodmínky vozidla (jízda ve městě, ...), vyměňujte je případně dvakrát tak často
(viz odstavec „Motory“).
Zanesený filtr vzduchu kabiny může způsobitsnížení účinnosti klimatizačn

MODELY:MOTORY A PŘEVODOVKY
Typ, varianta, verze: NX...5FS05FV8/P5FMA5FU8
BENZINOVÉ MOTORYVTi 120THP 155 THP 160THP 200
Zdvihový objem
(cm 3)

1 598
1 598
1 598 1 598
Vr tání x zdvih
(mm)
77 x 85,8
77 x 85,8 77 x 85,8 77 x 85,8
Max. v
ýkon: norma EHS (kW) 88

115120147
Otáčky max. výkonu (ot./min) 6 0006 000
6 000
5 500

Max. točivý moment: norma EH
S (Nm)

160 240
240
275

Otáčky max. momentu (ot./min)4 2501 400
1 400
1 700

P
alivoBezolovnatéBezolovnaté

Bezolovnaté

Bezolovnaté

Katal
yzátor Ano

Ano

Ano
Ano
PŘEVODOVKY
Mechanická
(5 stupňů)

Mechanická pilotovaná(6 stupňů)

Automatická(6 stupňů)

Mechanická(6 stupňů)
OBSAHOLEJE (l)

Motor
(s výměnou filtru) 4,2
4,2
4,2
4,2

MODELY:MOTORY A PŘEVODOVKY
Typ, varianta, verze: NX...9HP09HR89HR8/S9HR8/PSRHH8RHC8/P
NAFTOVÉ MOTORY HDi 90 FA
PHDi110 FAPHDi 160 FAP
Zdvihový objem (cm 3)1 560
1 560 1 997
Vr tání x zdvih
(mm)
75 x 88,3 75 x 88,3 85 x 88

Max. výkon: norma EHS (kW) 6882 120


Otáčky max. výkonu (ot./min)
4 000
3 6004 000

Max. točivý moment: norma EHS (Nm)

230
270340

Otáčky max. momentu (ot./min)

1 750
1 7502 000

Palivo

Nafta

Nafta

Nafta

Katalyzátor
Ano
Ano
Ano

Filtr pevných částic (FA P)

Ano
Ano
Ano
PŘEVODOVKAMechanická (5 stupňů)Mechanická
(6 stupňů)
Mechanická pilotovaná(6 stupňů) Mechanická (6 stupňů)
Mechanická pilotovaná (6 stupňů)
OBSAH OLEJE(l)

Motor
(s výměnou filtru) 3,75 3,75 3,75
-
-
.../
S : model e-HDi se systémem Stop & Star t

383Vizuální vyhledávání
Charakteristiky - Údržba


Úplné vyčerpání nádrže u naftových
motorů 232

Kontrola n
áplní 235-237


- olej

- brzdov
á kapalina

- chladicí kapalina

- kapalina posilovače řízení

- kapalina ostřikovačů skel/světlometů

- aditivum (naftové motorys filtrem pevných částic)


V
ýměna žárovek 256 -263


- přední

- z
adní
Benzínové motor
y 282-283
Naftové motory 284-285
Rozměry 286
Identifikační pr vky 287

Kapota motoru 231
Motorov
ý prostor - benzín 233
Motorový prostor - nafta 234Kontrola pr vků 238-240
- akumulátor
- vzduchový filtr/pylový filtr
- olejový filtr
- filtr pevných částic (naftové motory)- brzdové destičky/kotouče


Akumulátor 269-271
Režim úspory energie 272
Po
jistky v motorovém
prostoru 264, 267-268
