CITROEN DS4 2011 Upute Za Rukovanje (in Croatian)

39Provjera rada
1. Brojač okretaja (x 1 000 okr/min ili rpm). 2.Pokazivač promjene stupnja prijenosa(ručni mjenjač) ili položaj ručice ručnog
upravljanog mjenjača ili automatskog mjenjača i uključen stupanj prijenosa. 3.Brzinomjer (km/h ili mph). 4.
Središnji ekran u boji pridružennavigacijskom sustavu.

Instrumenti i ekrani
5.
Pokazivač razine goriva i žaruljica rezervegoriva.6.
Dnevni putomjer (km ili milje). 7.
Servisni ključ (u slučaju skorašnjeg ili
prekoračenog roka održavanja),
ukupni putomjer.
(km ili milje)

Tipke

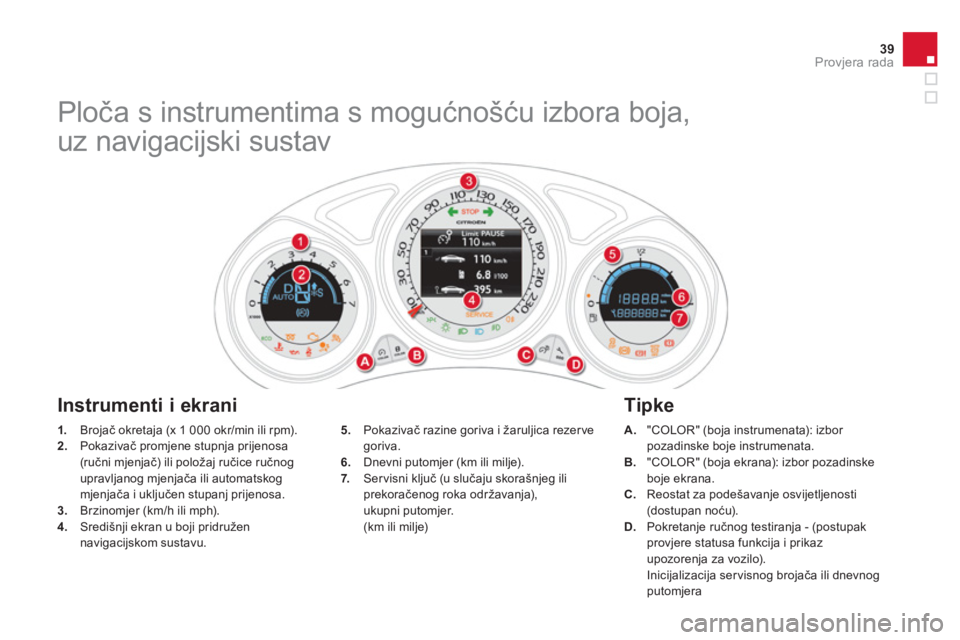

Ploča s instrumentima s mogućnošću izbora boja,
uz navigacijski sustav
A."COLOR" (boja instrumenata): izbor pozadinske boje instrumenata. B. "COLOR" (boja ekrana): izbor pozadinskeboje ekrana.C.
Reostat za podešavanje osvijetljenosti(dostupan noću).D.Pokretanje ručnog testiranja - (postupak provjere statusa funkcija i prikaz
upozorenja za vozilo).
Inicijalizacija ser visnog brojača ili dnevnogputomjera

1. Zadane vrijednosti za tempomat ili limitator brzine. 2.
Pokazivač razine motornog ulja.
Prikaz servisnog brojača.
Ovi podaci prikazuju se jedan za drugim nakon uključivanja kontakta, nakon izvršavanja funkcije olakšanog ulaska u vozilo,a prije prikaza dostupnih aktivnih funkcija.

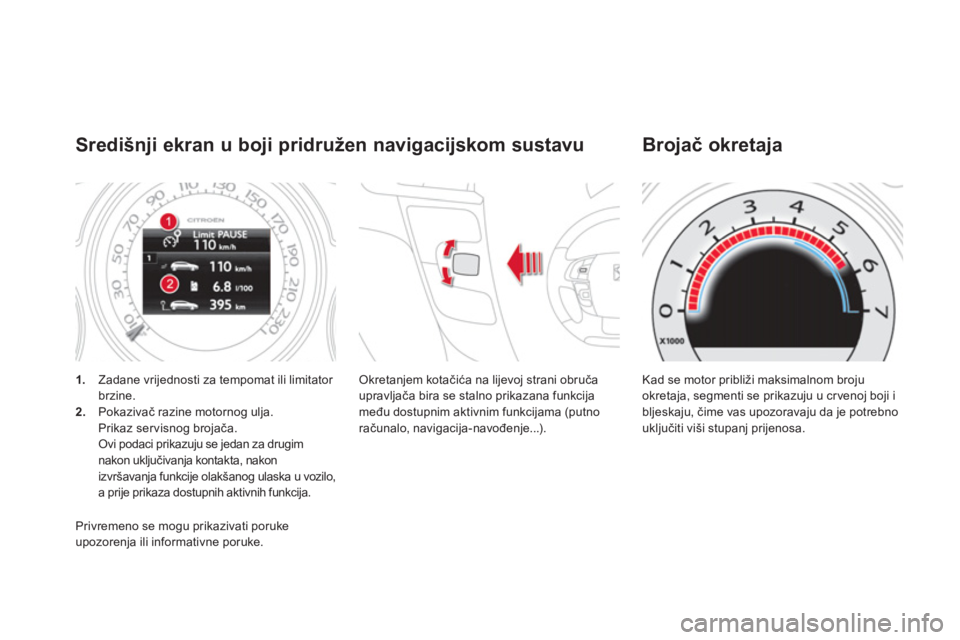

Središnji ekran u boji pridružen navigacijskom sustavu
Okretanjem kotačića na lijevoj strani obručaupravljača bira se stalno prikazana funkcija
među dostupnim aktivnim funkcijama (putno računalo, navigacija-navođenje...). Kad se motor približi maksimalnom bro
ju
okretaja, segmenti se prikazuju u cr venoj boji i
bl
jeskaju, čime vas upozoravaju da je potrebno
uključiti viši stupanj prijenosa.






Brojač okretaja
Privremeno se mogu prikazivati poruke
upozorenja ili informativne poruke.

41Provjera rada
Žaruljice svojim paljenjem obavještavaju
vozača o pojavljivanju neke neispravnosti(žaruljice upozorenja) ili o uključivanju nekog sustava (žaruljice uključenosti ili isključenosti).








Žaruljice
Nakon uključivanja kontakta
Neke žaruljice upozorenja pale se na nekoliko
sekunda nakon uključivanja kontakta.
Te ž a r u ljice moraju se ugasiti odmah nakon pokretanja motora.
Ako neka žaruljica ostane upaljena, provjerite očemu je riječ prije pokretanja vozila.


Pridružena upozorenja

Stalno upaljena žaruljica ili bljeskanje žaruljice
može biti praćeno zvučnim signalom i porukom
na višenamjenskom ekranu ili na središnjemekranom u boji uz navigacijski sustav.

Paljenje jedne od ovih žaruljica, kad motor radi ili u vožnji, upozorava na pojavljivanje neispravnosti na koju vozač mora reagirati.
Žaruljica se pali na ploči s instrumentima ili na središnjem ekranu u boji uz navigacijski sustav.


Ako je vozilo opremljeno ekranom, osim paljenja žaruljice upozorenja uvijek se prikazujedodatna poruka koja pomaže u utvrđivanju neispravnosti. U slučaju problema, obratite se mreži CITROËN ili nekoj stručnoj radionici.
Žaruljicaje upaljenaUzrokRješenja/napomene
STOP

stalno, sama ili uz još
neku drugu žaruljicu upozorenja, zvučni
signal i poruku na
ekranu. Žarul
jica se pali u slučaju teže
neispravnosti u kočnicama, ser vo
upravljaču, krugu motornog ulja, krugu rashladne tekućine ili u slučaju
probu

43Provjera rada
Žaruljicaje upaljenaUzrokRješenja/napomene
Punjenje akumulatorastalno. Neispravnost kruga punjenja
akumulatora (prljave ili otpuštene
stezaljke, olabavljen ili prerezanremen alternatora...).Žarul
jica se mora ugasiti nakon pokretanja motora.
Ako se ne ugasi, obratite se mreži CITROËN ili nekoj
stru
čnoj radionici.
Kočnice
stalno, uz žaruljicuSTOP. Značajan pad razine tekućine za kočnice.Obavezno zaustavite vozilo u najboljim uvjetima
sigurnosti.
Dolijte odgovarajuću tekućinu za kočnice CITROËN.
Ako se problem time ne riješi, dajte provjeriti krug u
mreži CITROËN ili u nekoj stručnoj radionici.

+stalno, uz žarul
jicuneispravnosti
električne parkirne
kočnice, ako je ona
otpuštena. Neispravnost kru
ga kočnica.Obavezno zaustavite vozilo u najboljim uvjetima
sigurnosti.Parkirajte se, prekinite kontakt i obratite se mreži
CITROËN ili nekoj stručnoj radionici.

+stalno, uz žarul
jice STOP i ABS. Neispravnost elektroničkograzdjelnika kočenja (REF).Obavezno zaustavite vozilo u najboljim uvjetima
sigurnosti.
Dajte provjeriti u mreži CITROËN ili u nekoj stručnoj radionici.

Žaruljicaje upaljenaUzrokRješenja/napomene
Električnaparkirna kočnica
bljeska. Pritezanje ili otpuštanje električne
parkirne kočnice je prekinuto. Obavezno zaustavite vozilo u najboljim uvjetima sigurnosti.
Parkirajte se na horizontalnoj podlozi, prekinite kontakt
i obratite se mre

45
Provjera rada
Service
privremeno, uz poruku. Pojavila se neka manja neispravnostza koju nije predviđena posebnažaruljica.Utvrdite neispravnost čitan
jem poruke na ekranu, na primjer:
- otvorena vrata, prtljažnik ili poklopac motora,
- razina motornog ulja,
- baterija daljinskog upravljača,
- tlak u
gumama,
- zasićenost pročistača čestica u vozilu s dizel
motorom
(vidi poglavlje "Provjere - Kontrole/Pročistač čestica".
U slučaju drugih neispravnosti, obratite se mreži
CITROËN ili nekoj stručnoj radionici.
stalno, uz poruku i
zvučni signal. Pojavila se neka veća neispravnost za koju nije predviđena posebnažaruljica.Utvrdite neispravnost čitan
jem poruke na ekranu i
obavezno se obratite mreži CITROËN ili nekoj stručnojradionici.
Žaruljicaje upaljenaUzrokRješenja/napomene
Pročistač čestica(dizel)
stalno, uz zvučni signal i poruku o opasnosti od zapunjenja pročistačačestica. Upozorava na početak zasićen
ja pročistača čestica.Radi regeneracije pročistača, čim to dopuste uvjeti u prometu, vozite brzinom od najmanje 60 km/h dok se žaruljica ne ugasi.
stalno, uz zvučni si
gnal i poruku o preniskojrazini aditiva za dizel
gorivo.
Upozorava na minimalnu razinu u
spremniku aditiva. Obratite se što prije mreži CITROËN ili nekoj stručnoj radionici radi dolijevanja potrebne količine aditiva.

Žaruljicaje upaljenaUzrokRješenja/napomene
Sprečavanjeblokiranja kotača (ABS)

stalno. Neispravnost sustava sprečavanja
blokiranja kotača. U vozilu i dalje radi klasično kočenje.
Vozite oprezno, umjerenom brzinom i što prije se
obratite mreži CITROËN ili nekoj stručnoj radionici.
Dinamičkoodržavanje stabilnosti(ESP/ASR)


bljeska. Aktiviran je sustav ESP/ASR. Sustav optimizira voznost i poboljšava stabilno držanje smjera vozila.

stalno. Ako sustav nije isključen (pritiskom na
tipku i s upal
jenom žaruljicom na tipki),sustav ESP/ASR ili funkcija pomoći pri
pokretanju na kosini su neispravni. Da
jte provjeriti u mreži CITROËN ili u nekoj stručnoj
radionici.
Sustavautodijagnostikemotora


bljeska. Neispravnost sustava kontrole motora. Opasnost od uništenja katalizatora.
Da
jte provjeriti u mreži CITROËN ili u nekoj stručnoj radionici.

stalno. Neispravnost sustava proči

Provjera rada
Servo upravljačstalno. Neispravnost ser vo upravljača. Vozite oprezno umjerenom brzinom.
Dajte provjeriti u mreži CITROËN ili u nekoj stručnoj
radionici.
Ispuhana gumastalno. Prenizak tlak u jednoj ili više guma. Što prije provjerite tlak u gumama. Prilikom provjere, gume po mogućnosti moraju bitihladne.
Zakretni farovibljeska. Neispravnost sustava zakretnih
farova. Dajte provjeriti u mreži CITROËN ili u nekoj stručnoj radionici.
Žaruljicaje upaljenaUzrokRješenja/napomene
Pritisnutapapučica kočnce
stalno. Papučica kočnice nije pritisnuta. Uz ručni upravljani mjenjač sa 6 brzina, pritisnite papučicu kočnice prilikom pokretanja motora (ručica
mjenjača u polo

Žaruljicaje upaljenaUzrokRješenja/napomene
Lijevi pokazivač
smjera


bljeska uz zvuk. Sklopka svjetala je pomaknuta prema
dolje.
Desni pokazivač smjera

bljeska uz zvuk. Sklopka svjetala je pomaknuta prema gore.



Pozicijska svjetla
stalno. Sklopka svjetala je u položaju"pozicijskih svjetala". U vozilu s isklju
čenim dnevnim svjetlima, ako jesklopka svjetala u polo
