Veiligheid

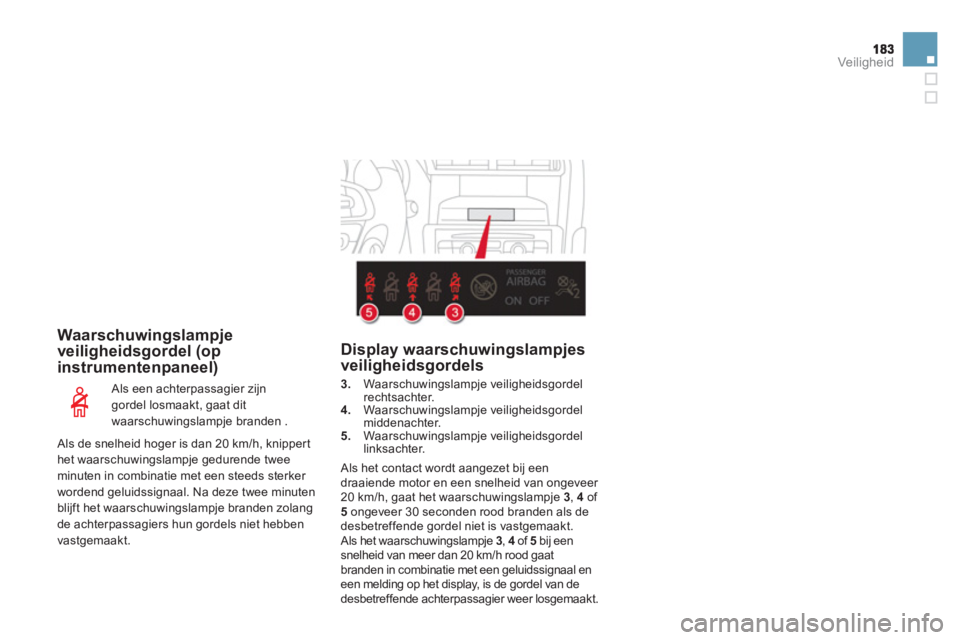

Waarschuwingslampje veiligheidsgordel (op instrumentenpaneel)
Als een achterpassagier zijngordel losmaakt, gaat dit
waarschuwingslampje branden .
Display waarschuwingslampjes veiligheidsgordels
3. Waarschuwingslampje veiligheidsgordel rechtsachter. 4.
Waarschuwingslampje veiligheidsgordel
middenachter.
5. Waarschuwingslampje veiligheidsgordel linksachter.
Als het contact wordt aan
gezet bij een
draaiende motor en een snelheid van ongeveer 20 km/h, gaat het waarschuwingslampje 3 , 4 of
5ongeveer 30 seconden rood branden als de
desbetreffende gordel niet is vastgemaakt.
Als het waarschuwingslampje 3
, 4 of 5
bij een
snelheid van meer dan 20 km/h rood gaat
branden in combinatie met een geluidssignaal en
een melding op het display, is de gordel van de
desbetreffende achterpassagier weer losgemaakt.

Als de snelheid hoger is dan 20 km/h, knipperthet waarschuwingslampje gedurende tweeminuten in combinatie met een steeds sterker
wordend geluidssignaal. Na deze twee minuten
bli
jft het waarschuwingslampje branden zolang
de achterpassagiers hun gordels niet hebben
vastgemaakt.

187
Veiligheid

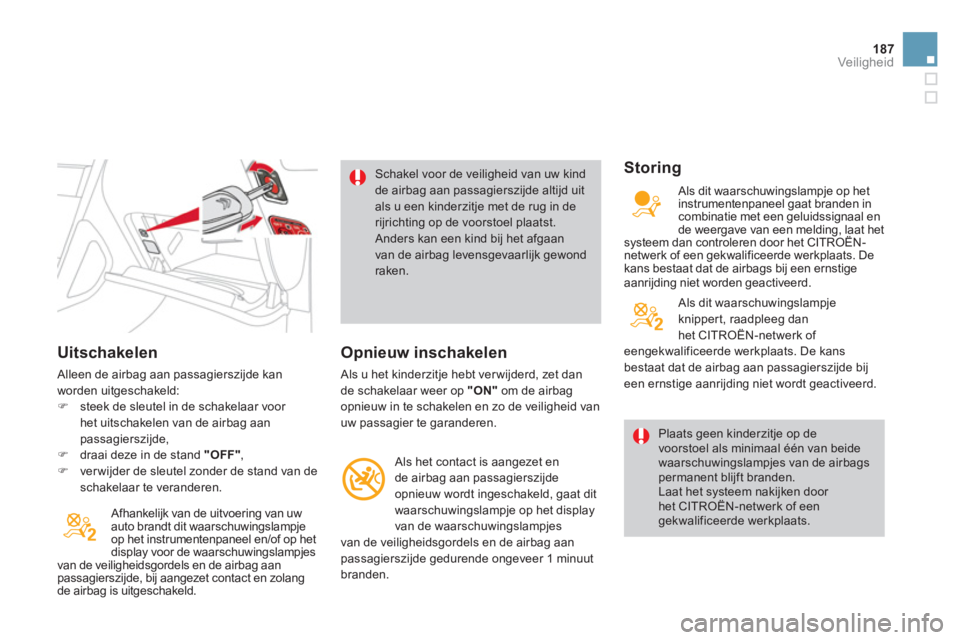

Uitschakelen
Alleen de airbag aan passagierszijde kan
worden uitgeschakeld: )steek de sleutel in de schakelaar voor het uitschakelen van de airbag aan passagierszijde, )draai deze in de stand "OFF"
, )ver wijder de sleutel zonder de stand van de schakelaar te veranderen.

Afhankelijk van de uitvoering van uw
auto brandt dit waarschuwingslampje
op het instrumentenpaneel en/of op het
displa
y voor de waarschuwingslampjes
van de veiligheidsgordels en de airbag aan
passagierszijde, bij aangezet contact en zolangde airbag is uitgeschakeld.
Schakel voor de veiligheid van uw kindde airbag aan passagierszijde altijd uit als u een kinderzitje met de rug in derijrichting op de voorstoel plaatst. Anders kan een kind bij het afgaan van de airbag levensgevaarlijk gewond raken.
Opnieuw inschakelen

Als u het kinderzitje hebt ver wijderd, zet dan
de schakelaar weer op "ON"
om de airbag
opnieuw in te schakelen en zo de veiligheid vanuw passagier te garanderen.
Als het contact is aan
gezet en
de airbag aan passagierszijde
opnieuw wordt ingeschakeld, gaat dit
waarschuwingslampje op het display
van de waarschuwingslampjes
van de veiligheidsgordels en de airbag aan
passagierszijde gedurende ongeveer 1 minuutbranden.


Storing
Als dit waarschuwingslampjeknippert, raadpleeg dan
het CITROËN-netwerk of eengekwalificeerde werkplaats. De kans
bestaat dat de airbag aan passagierszijde bij
een ernstige aanrijding niet wordt geactiveerd.
Plaats geen kinderzitje op devoorstoel als minimaal één van beide waarschuwingslampjes van de airbagspermanent blijft branden.
Laat het systeem nakijken door het CITROËN-netwerk of een gekwalificeerde werkplaats.
Als dit waarschuwingslampje op het
instrumentenpaneel gaat branden in combinatie met een geluidssignaal en de weergave van een melding, laat hetsysteem dan controleren door het CITROËN-gg
netwerk of een gekwalificeerde werkplaats. Dekans bestaat dat de airbags bij een ernstige
aanrijding niet worden geactiveerd.

189Veiligheid
Windowairbags
De windowairbags beschermen de bestuurder en passagiers (uitgezonderd de middelste passagier achter) bij een ernstige zijdelingse
aanrijding, om de kans op letsel aan de zijkant
van het hoofd te verkleinen.
De windowairbags zijn aangebracht in de stijlenen in de hemelbekleding.

Activering

De windowairbag wordt gelijktijdig met
de zijairbag aan de desbetreffende zijde
opgeblazen bij een ernstige zijdelingse
aanrijding binnen (een gedeelte van) de
impactzone opzij (B ), waarbij de krachtenloodrecht op de lengterichting van de auto en
vanaf de buitenzijde richting de binnenzijde van
de auto worden uitgeoefend.
De windowairbag wordt opgeblazen tussen de
inzitt
enden vóór en achter en de ruiten.
Storing
Bij een lichte zijdelingse aanrijding of bij over de kop slaan, kan het zijn dat de airbag niet wordt geactiveerd.
Bij een aanrijding van achteren of een frontale aanrijding wordt de airbag nietgeactiveerd.

Als dit waarschuwingslampjegaat branden in combinatie
met een geluidssignaal en een
meldin
g op het multifunctionele display,raadpleeg dan het CITROËN-netwerk of eengekwalificeerde werkplaats om het systeem
te laten controleren. De kans bestaat dat de airbags bij een ernstige aanrijding niet worden geactiveerd.

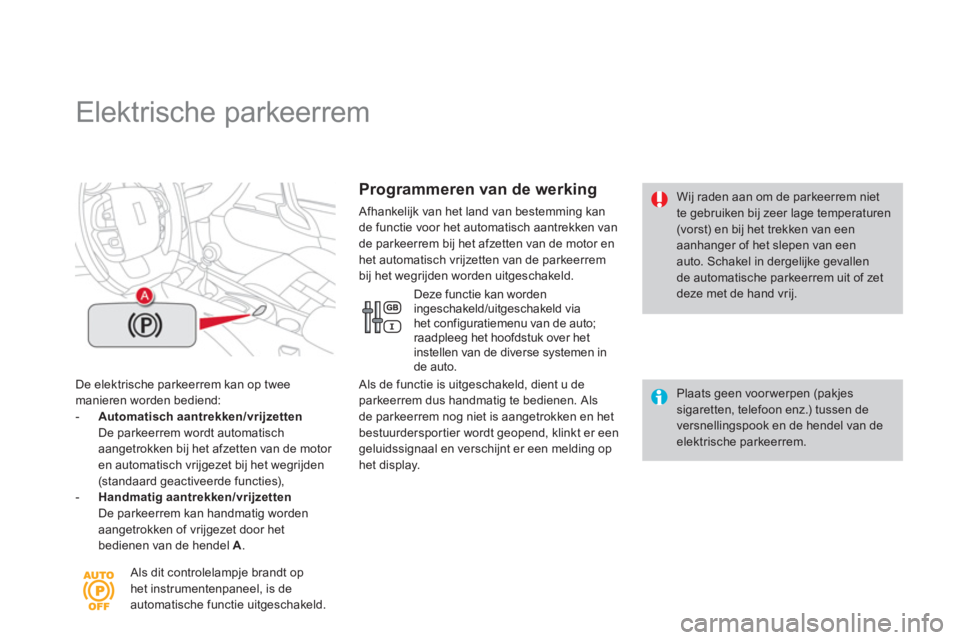

Elektrische parkeerrem
De elektrische parkeerrem kan op twee manieren worden bediend:-
Automatisch aantrekken/vrijzetten
De parkeerrem wordt automatisch
aangetrokken bij het afzetten van de motor
en automatisch vrijgezet bij het wegrijden (standaard geactiveerde functies), -Handmatig aantrekken/vrijzettenDe parkeerrem kan handmatig worden aangetrokken of vrijgezet door het
bedienen van de hendel A
.


Plaats geen voor werpen (pakjessigaretten, telefoon enz.) tussen de versnellingspook en de hendel van deelektrische parkeerrem.





Wij raden aan om de parkeerrem niette gebruiken bij zeer lage temperaturen (vorst) en bij het trekken van een aanhanger of het slepen van een auto. Schakel in dergelijke gevallen de automatische parkeerrem uit of zetdeze met de hand vrij.
Als dit controlelamp
je brandt op
het instrumentenpaneel, is de
automatische functie uit
geschakeld.
Programmeren van de werking

Afhankelijk van het land van bestemming kande functie voor het automatisch aantrekken van
de parkeerrem bij het afzetten van de motor en
het automatisch vrijzetten van de parkeerrembij het wegrijden worden uitgeschakeld.
D
eze functie kan worden
ingeschakeld/uitgeschakeld via het configuratiemenu van de auto;
raadpleeg het hoofdstuk over het instellen van de diverse systemen in de auto .
Als de functie is uitgeschakeld, dient u de
parkeerrem dus handmatig te bedienen. Als
de parkeerrem no
g niet is aangetrokken en het bestuurderspor tier wordt geopend, klinkt er een geluidssignaal en verschijnt er een melding op
het display.

195
Rijden
Om bij aangezet contact of draaiende motor de parkeerrem vrij te zetten, trapt
u hetrempedaalof het gaspedaal in, trekt
u aan de
hendel A
en laatu deze vervolgens weer los.
Handmatig vrijzetten

Controleer voordat u de auto verlaat of het controlelampje van de parkeerrem op het instrumentenpaneel constantbrandt.



Handmatig aantrekken

Wanneer de auto stilstaat en u bij draaiende of
afgezette motor de parkeerrem wilt aantrekken,trekt u aan de hendel A.
De aangetrokken toestand van de parkeerrem
wordt aangegeven door:
-
het branden van het controlelampje parkeerrem en het controlelampje P
op de hendel A
,
- de meldin
g "Parkeerrem
aangetrokken".

Wanneer u het bestuurdersportier opent bij
draaiende motor ter wijl de parkeerrem niet
is aan
getrokken, klinkt er een geluidssignaalen verschijnt er een melding op het
display (behalve als bij een automatische
versnellingsbak de selectiehendel in de stand Pstaat).De vri
jgezette toestand van de parkeerrem wordt aangegeven door:


- het uit
gaan van het controlelampje parkeerrem en hetcontrolelampje Pop de hendel A,


- de melding "Parkeerrem
vrijgezet".

Als u aan de hendel A trekt zonder het rempedaal in te trappen, wordtde parkeerrem niet vrijgezet engaat een lampje branden op het
instrumentenpaneel.

Extra stevig aantrekken
U kunt, indien nodig, de parkeerrem extra
stevig aantrekken
. Dit gebeurt door dehendel A langer te bedienen
, tot de melding
"Parkeerrem maximaal aan
getrokken" op het
display verschijnt en er een geluidsignaal klinkt.
Het extra stevig aantrekken van deparkeerrem is noodzakelijk in de volgende
omstandigheden:

- wanneer een caravan of aanhanger aande auto is gekoppeld en de automatischebediening is geactiveerd, ter wijl u de parkeerrem handmatig bedient,

- wanneer de hellingcondities vermoedelijk
zullen variëren ter wijl de auto stilstaat(bijvoorbeeld wanneer de auto ver voerd
wordt op een boot of trailer, of bij slepen).

In het geval van een aangekoppeldeaanhanger, wanneer de auto beladen isof op een steile helling staat, dient u de parkeerrem extra stevig aan te trekken, bij het parkeren de voor wielen naar de stoeprand te sturen en een versnelling in te schakelen. Na het extra stevig aantrekken van de parkeerrem duurt het langer voordat deparkeerrem weer is vrijgezet.

197
Rijden
Wanneer de auto stilstaat met draaiende motor, dient u de auto beslist tegen wegrollen te beveiligen door de parkeerrem handmatig
aan
t
e trekken. Trekdaarvoor aan de hendel A.

Parkeerrem aantrekken,
bij draaiende motor


De noodremfunctie mag uitsluitend inuitzonderlijke gevallen worden gebruikt.


Controleer voordat u de auto verlaat of het controlelampje van de parkeerrem op het instrumentenpaneel constantbrandt.
De aan
getrokken toestand van de parkeerrem
wordt aangegeven door:
- h
et branden van het controlelampje parkeerrem en het controlelampje P
op de hendel A ,
- de meldin
g "parkeerrem
aangetrokken".
Wanneer u het bestuurderspor tier opent om
uit te stappen ter wi
jl de parkeerrem niet is
aangetrokken, klinkt er een geluidssignaal en verschijnt er een melding op het
display (behalve als bij een automatische
versnellingsbak de selectiehendel in de stand Pstaat).
Bijzondere omstandigheden
In bepaalde situaties (starten van de motor...)
bepaalt de parkeerrem zelf zijn aantrekkracht. Dit is normaal.
Wilt u de auto enkele centimeters verplaatsenzonder de motor te starten, trap dan metaangezet contact het rempedaal in en zet de parkeerrem vrij door eerst aan de hendel A
te trekkenen deze vervolgens los te laten.De vrijgezette toestand van de parkeerrem wordt aangegeven door het doven van het controlelampje op de hendel Ain combinatie
met de melding "Parkeerrem vrijgezet". Wanneer de parkeerrem is aangetrokken
en u deze vanwege een defect of accupechniet kunt vrijzetten, kunt u gebruik maken van
de functie voor de noodontgrendeling van de parkeerrem.



Noodremfunctie


Bij een defect aan de dynamischestabiliteitscontrole, aangegeven door
het branden van dit controlelampje,
kan de stabiliteit bij het remmen niet
worden gegarandeerd.
In dat
geval moet de bestuurder er zelf
voor zorgen dat de auto stabiel blijft door afwisselend aan de hendel Ate trekken en deze weer los te laten. Wanneer het rempedaal niet werkt of bi
juitzonderlijke situaties (onwel worden van
de bestuurder, rijles geven (indien wettelijk
toegestaan) enz.), kan de auto worden gestoptdoor aan de hendel Ate trekken en deze vast
te houden.
De dynamische stabiliteitscontrole zorgt er voor dat de auto stabiel blijft wanneer de
noodremfunctie actief is.
In geval van een storing aan het systeem
van de noodremfunctie verschijnt het bericht
"Parkeerrem defect".

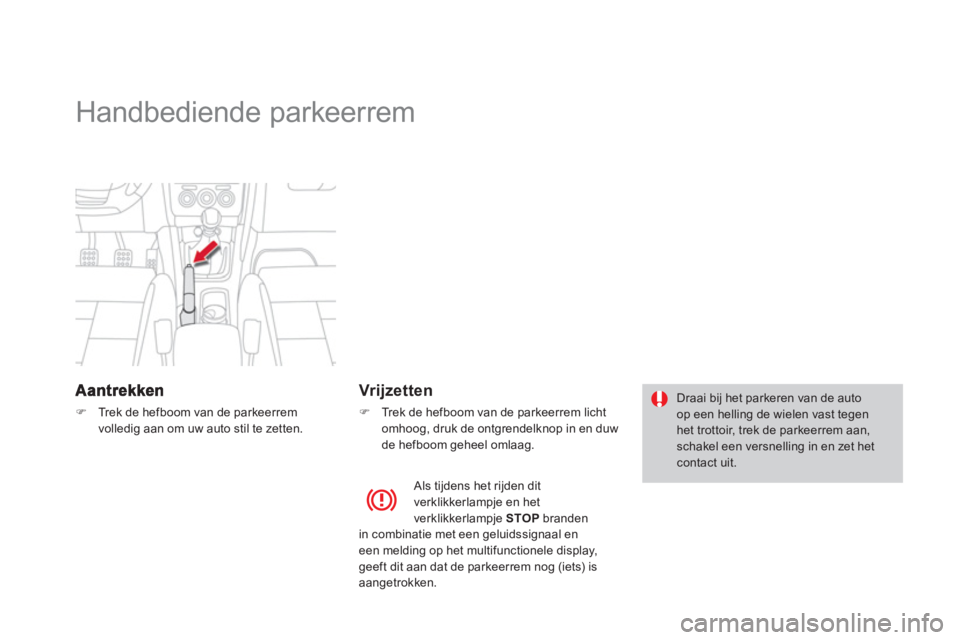

Handbediende parkeerrem
)Tr e k d e h efboom van de parkeerrem
volledig aan om uw auto stil te zetten.


Vrijzetten
)
Tr e k d e h efboom van de parkeerrem licht omhoog, druk de ontgrendelknop in en duw
de hefboom geheel omlaag.
Draai bij het parkeren van de autoop een helling de wielen vast tegen
het trottoir, trek de parkeerrem aan, schakel een versnelling in en zet hetcontact uit.

Als tijdens het rijden dit
verklikkerlampje en het
verklikkerlampje STOP
branden
in combinatie met een
geluidssignaal en een melding op het multifunctionele display,geeft dit aan dat de parkeerrem nog (iets) is
aangetrokken.

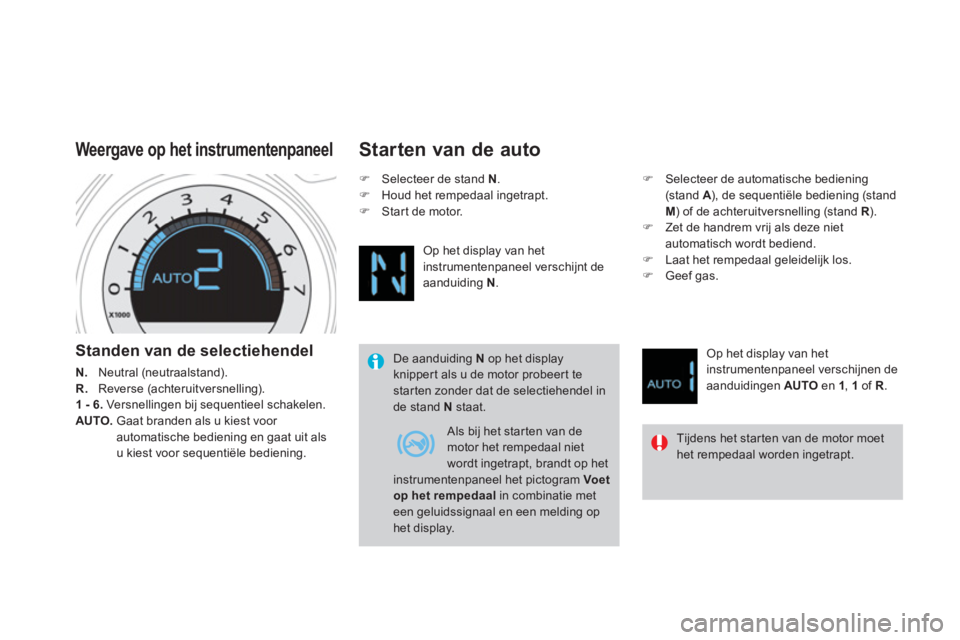

Standen van de selectiehendel
N. Neutral (neutraalstand).R.Reverse (achteruitversnelling).1 - 6.Ver snellingen bij sequentieel schakelen.AUTO.
Gaat branden als u kiest voor automatische bediening en gaat uit als
u kiest voor sequentiële bediening.

Weergave op het instrumentenpaneel

Starten van de auto
De aanduiding N
op het displayknipper t als u de motor probeer t testarten zonder dat de selectiehendel inde stand N
staat.
)
Selecteer de stand N . )
Houd het rempedaal ingetrapt. )
Start de motor.
Op het display van het
instrumentenpaneel verschijnt de aanduiding N.
)Selecteer de automatische bediening(stand A ), de sequentiële bediening (standAM) of de achteruitversnelling (stand R ). R)Zet de handrem vrij als deze niet automatisch wordt bediend. )Laat het rempedaal geleidelijk los.)Geef gas.

Op het display van het
instrumentenpaneel verschijnen de
aanduidin
gen AUTOen 1 , 1 of R.


Tijdens het starten van de motor moethet rempedaal worden ingetrapt.


Als bij het starten van demotor het rempedaal nietwordt ingetrapt, brandt op het instrumentenpaneel het pictogram Voetop het rempedaalin combinatie met een geluidssignaal en een melding ophet display.

Rijden

Trap om krachtig te accelereren(bijvoorbeeld voor eeninhaalmanoeuvre) het gaspedaal metkracht in, tot voorbij het zware punt.
Tijdelijk zelf schakelen
U kunt tijdelijk zelf schakelen met de flippers
"+"et "-": als het motortoerental het toestaat,
wordt de gevraagde versnelling ingeschakeld.
Met deze functie kunt u anticiperen op
bepaalde ri
jsituaties, zoals het inhalen van een auto of een bocht in de weg.
Als de flippers enige tijd niet meer gebruikt worden, gaat de versnellingsbak weer over opde automatische stand.

Handbediende stand
)Selecteer de stand A .

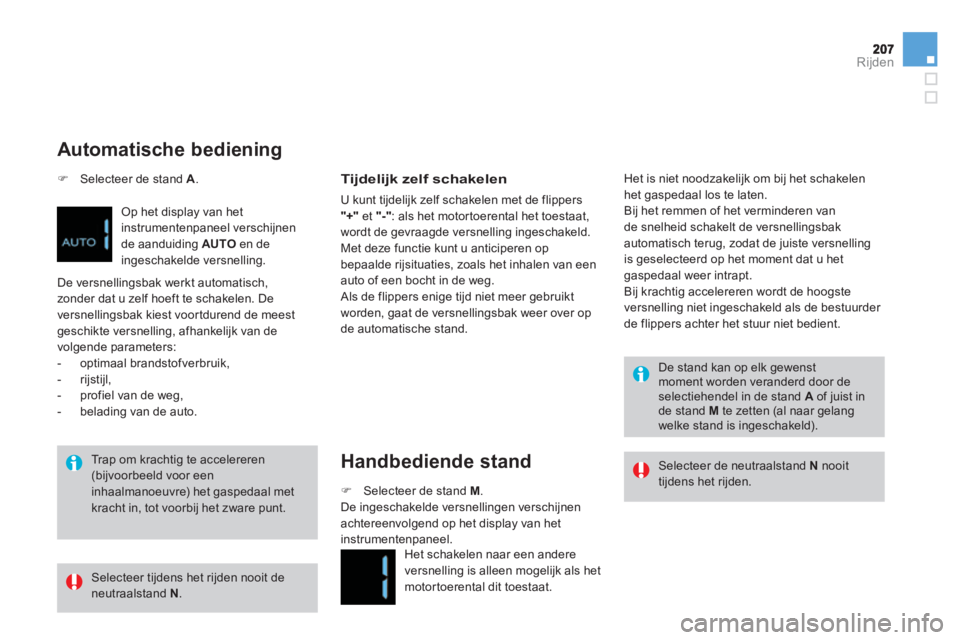

Automatische bediening
Op het display van het
instrumentenpaneel verschijnen
de aanduiding AUTO
en de
ingeschakelde versnelling.
De versnellingsbak werkt automatisch,
z
onder dat u zelf hoeft te schakelen. De
versnellingsbak kiest voortdurend de meest geschikte versnelling, afhankelijk van de
volgende parameters:


- optimaal brandstofverbruik,

- r
ijstijl,

- profiel van de weg,

- belading van de auto.
)
Selecteer de stand M .
De ingeschakelde versnellingen verschijnenachtereenvolgend op het display van hetinstrumentenpaneel.
Het schakelen naar een andere
versnelling is alleen mogelijk als het motortoerental dit toestaat.
Het is niet noodzakelijk om bij het schakelen het gaspedaal los te laten.
Bij het remmen of het verminderen van
de snelheid schakelt de versnellingsbak
automatisch teru
g, zodat de juiste versnellingis geselecteerd op het moment dat u hetgaspedaal weer intrapt.
Bij krachtig accelereren wordt de hoogste
versnelling niet ingeschakeld als de bestuurder
de flippers achter het stuur niet bedient.
Selecteer tijdens het rijden nooit deneutraalstand N.

Selecteer de neutraalstand N
nooit tijdens het rijden.


De stand kan op elk gewenst moment worden veranderd door de selectiehendel in de stand Aof juist in de stand M
te zetten (al naar gelangwelke stand is ingeschakeld).

Stilzetten van de auto
Storing
Als de aanduiding AUTObij het aanzetten
van het contact gaat knipperen, in combinatie met een geluidssignaal en een melding ophet display, duidt dit op een storing in de
versnellingsbak.
Laat dit zo snel mogelijk controleren door hetCITROËN-netwerk of door een gekwalificeerde
werkplaats.
Selecteer wanneer u de auto metdraaiende motor stilzet altijd deneutraalstand N . Controleer voordat u werkzaamheden onder de motorkap uitvoert altijd of de selectiehendel in de neutraalstand Nstaat en de handrem is aangetrokken.Trek de handrem stevig aan om de auto volledig te blokkeren, behalve wanneer de handrem automatisch wordt bediend.
Voordat u de motor a
fzet, kunt u:


- de selectiehendel in de stand Nzetten om
de neutraalstand te selecteren,

of

- een versnelling ingeschakeld laten. In datgeval kan de auto niet worden verplaatst.
Selecteer de achteruitversnelling (stand R
) Ruitsluitend als de auto volledig stilstaat en de
voet op het rempedaal wordt gehouden.
)Selecteer de stand R.

Als op lage snelheid de achteruitversnelling
wordt ingeschakeld, knipper t het lampje
N
en wordt automatisch de neutraalstand
ingeschakeld. Zet de selectiehendel in de stand
Nen vervolgens weer in de stand Rom de achteruitversnelling in te schakelen.

Trek in beide gevallen altijd de handremaanom de auto volledig stil te zetten (als de
handrem niet in de automatische stand staat
ingesteld).
Achteruitversnelling
Bij het inschakelen van deachteruitversnelling klinkt eengeluidssignaal.
