CITROEN DS4 2013 InstruktionsbÖcker (in Swedish)

Instrumenttavlan
ServostyrningFast sken. Servostyrningen är felaktig.Kör försiktigt med låg hastighet.
Låt din CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera s
ystemet.
Punkterat däckFast sken
. Otillräckligt tryck i ett eller flera däck. Kontrollera däckens lufttryck snarast möjligt.Denna kontroll bör helst utföras på kalla däck.
KurvljusBlinkar
. Fel på kur vljusen. Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera systemet.
KontrollampaIndikeringOrsakÅtgärder/observationer
Foten påbromsenFast sken
. Bromspedalen är inte nedtrampad. Med en manuell elstyrd 6 -växlad växellåda: trampa på
bromspedalen för att star ta motorn (spaken i läge N ).
Denna lampa for tsätter att lysa om du vill lossa den
elmanövrerade parkeringsbromsen utan att trampa på
bromspedalen.
Blinkar. Om bilen har en manuell 6-växladelstyrd växellåda och du håller bilen
stilla för länge i en backe med hjälp avgaspedalen, överhettas kopplingen. Använd broms
pedalen och/eller den elektriska parkeringsbromsen.
Krockkuddar

Tillfälligt. Lyser i några sekunder och släcks när
tändningen sätts på. Ska slockna när motorn star tar.
Kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad om den inte gör det.

F
ast sken. Fel i ett airbagsystem eller depyrotekniska bältessträckarna. Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera systemet.

KontrollampaIndikeringOrsakÅtgärder/observationer
Blinkers, vänster

Blinkar med ljudsignal. Belysningsreglaget förs nedåt.
Blinkers, höger

Blinkar med ljudsignal. Belysningsreglaget förs uppåt.



Positionsljus

Fast sken. Belysningsreglaget står i läget"Positionsljus". Om belysningsreglaget står i läge "AUTO" i en bil dä
r
varselljuset är avaktiverat, tänds positionsljusen för att ge din bil en personlig ljussignatur.



Halvljus

Fast sken. Belysningsreglaget står i läget"Halvljus" eller på positionern "AUTO"
med en otillr
äcklig ljusstyrka.



Helljus

Fast sken. Belysningsreglaget dras mot dig. Dra i reglaget igen för att återgå till halvljus.
Dimstrålkastarefram Fast sken. Dimstrålkastarna fram är aktiverade. Vrid ringen på reglaget bakåt två gånger för att avaktivera dimstrålkastarna.
Dimljus bak
Fast sken. Dimljusen bak är aktiverade. Vrid ringen på reglaget bakåt för att avaktivera
dimljusen.
Varningsblinkers
Blinkar med summer. Reglaget på instrumentbrädan för
varningsblinkers aktiveras. Vänster och höger blinkers samt tillhörandekontrollampor blinkar samtidigt.
Lampor som indikerar tillslag
Om någon av följande kontrollampor tänds betyder det att motsvarande system har aktiverats.
Den kan åtföljas av en ljudsignal och ett meddelande på multifunktionsdisplayen.

51Instrumenttavlan
KontrollampaIndikeringOrsakÅtgärder/observationer
ParkeringsbromsFast sken. Parkeringsbromsen är åtdragen eller
dåligt lossad. Lossa parkeringsbromsen så att lampan släcks, med
foten på bromspedalen.
Följ säkerhetsföreskrifterna.
Ytterligare information om parkeringsbromsen finns i kapitlet "Körning".
ElektriskparkeringsbromsFast sken. Den elektriska parkeringsbromsen är
åtdragen.Lossa den elektriska bromsen så att lampan släcks:
dra i bromshandtaget med foten på bromspedalen.
Följ säkerhetsföreskrifterna.
Ytterligare information om den elektriska bromsen gesi kapitlet "Körning".
Avaktivering avde automatiskafunktionerna iden elektriska parkeringsbromsen
Fast sken. Funktionerna "automatisk åtdragning" (då motorn stängs av) och "automatisk lossning" är avaktiverade eller
felaktiga. Aktivera funktionen (beroende på försäljningsland)
i bilkonfigurationsmenyn eller kontakta en CITROËN-
verkstad eller en annan kvalificerad verkstad.
Glödning avdieselmotorFast sken. Tändningen står i det 2:a läget (tändningsläget). Vänta tills lampan släcks innan du star tar.
Hur länge lampan lyser beror på klimatförhållandena(upp till ca trettio sekunder vid extremaklimatförhållanden).
Om motorn inte star tar ska du slå till tändnin
gen igen
och på nytt vänta tills lampan slocknar. Sedan gör du
ett nytt startförsök.

Belysningsreostatt Fast sken. Belysningsreostaten håller på att ställas in. Du kan ställa in belysningsnivån på förarplatsen
mellan 1 och 16.
Krockkudde påpassagerarsidanFast sken i displayen med indikeringslampor
för bältespåminnare
och passa
gerarens
frontkrockkudde. Re
glaget som sitter i handskfacket har ställts i läget "ON"
.
Frampassagerarens krockkudde är aktiverad.
I det här fallet får du inte installera en bakåtvänd bilbarnstol.
Ställ reglaget i läget " OFF
" om du vill koppla ur
frampassagerarens krockkudde.
I det här fallet går det bra att installera en bakåtvänd barnstol.


Automatisk
torkning


Fast sken. To r k a r r eglaget förs nedåt. Den automatiska torkningen av vindrutan är aktiverad.
Koppla ur den automatiska torknin
gen genom att
manövrera reglaget nedåt eller ställ torkarreglaget i ett
annat läge.
KontrollampaIndikeringOrsakÅtgärder/observationer
Stop & StartFast sken.Om bilen har stannat (rödljus, stopp,
köbildning), har Stop & Star t-systemet ställt motorn i STOP-läge.Kontrollampan sl
äcks och motorn star tar automatiskt
igen i START-läget, när du vill köra iväg.
Blinkar nå
grasekunder och släckssedan.STOP-lä
get är för tillfället inte
tillgängligt. eller STA R T- l äget aktiveras automatiskt.Se kapitlet "Körnin
g - Stop & Star t" för särskild
information om STOP- och STA R T-funktionen.
ParkeringsplatssensorFast sken. Funktionen för uppmätning av lediga
P-platser har valts.För att aktivera en mätning, ska blinkersljuset på parkeringssidan aktiveras och hastigheten får inte
överstiga 20 km/tim. Ett meddelande visas när
mätningen är avslutad.

53Instrumenttavlan
Krockkudde på passagerarsidanFast sken i instrumenttavlan
och/eller i modulen med indikeringslampor
för bältespåminnare
oc
h passagerarens frontkrockkudde.

Reglaget som finns i handskfacket har
ställts i läge "OFF". Passagerarens främre krockkudde är urkopplad.Ställ re
glaget på " ON
" för att aktivera passagerarens främre krockkudde.
I det här läget får ingen bakåtvänd barnstol monterashär.
KontrollampaIndikeringOrsakÅtgärder/observationer
ESP/ASRFast sken. Knappen nere till vänster påinstrumentbrädan är aktiverad. Dess kontrollampa lyser.
ESP/ASR är avaktiverat.
ESP: antisladdsystem.
ASR: antispinnsystem. Tr
yck på knappen för att aktivera ESP/ASR-systemet.Kontrollampan släcks.
ESP/ASR-systemet aktiveras automatiskt då bilen
startas.
Fr.o.m. cirka 50 km/tim återaktiveras systemetautomatiskt om det har avaktiverats.
Lampor som indikerar urkoppling
Om någon av dessa kontrollampor tänds bekräftar det en avsiktlig urkoppling av motsvarande system.
Detta kan åtföljas av en ljudsignal och ett meddelande på multifunktionsdisplayen.

Denna information visas i några sekunder när tändningen slås på, samtidigt somserviceinformationen.

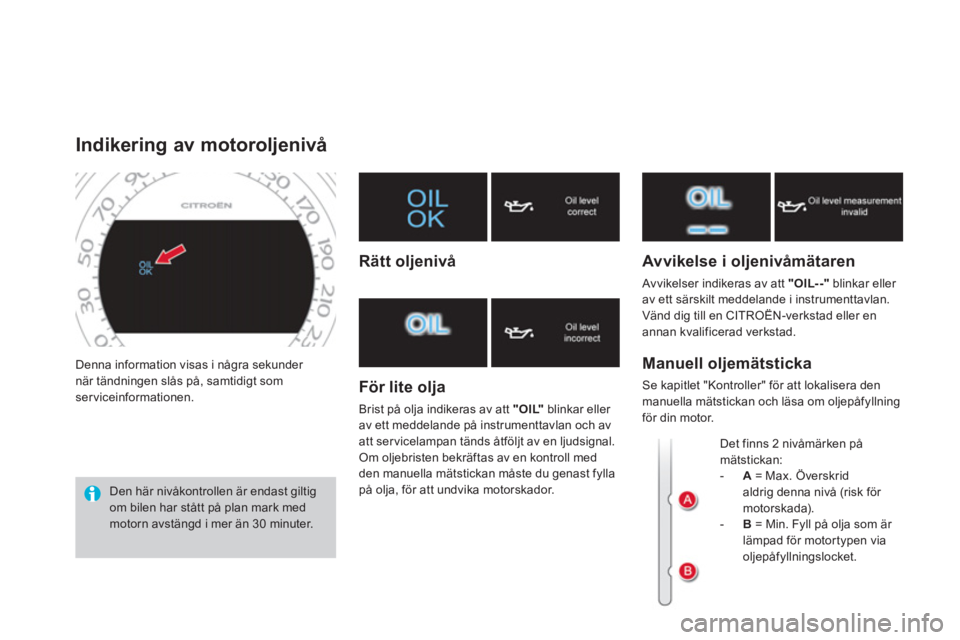

Indikering av motoroljenivå
Den här nivåkontrollen är endast giltig om bilen har stått på plan mark med motorn avstängd i mer än 30 minuter.


Rätt oljenivå

För lite olja

Brist på olja indikeras av att "OIL"
blinkar eller
av ett meddelande på instrumenttavlan och av
att ser vicelampan tänds åtföljt av en ljudsignal.
Om oljebristen bekräftas av en kontroll med
den manuella mätstickan måste du genast fylla
på olja, för att undvika motorskador.


Avvikelse i oljenivåmätaren
Avvikelser indikeras av att "OIL--"blinkar eller av ett särskilt meddelande i instrumenttavlan.Vänd dig till en CITROËN-verkstad eller en annan kvalificerad verkstad.
Det finns 2 nivåmärken på
m
ätstickan:

-
A= Max. Överskrid
aldrig denna nivå (risk för
motorskada). -B= Min. Fyll på olja som är
lämpad för motortypen via oljepåfyllningslocket.
Manuell oljemätsticka
Se kapitlet "Kontroller" för att lokalisera denmanuella mätstickan och läsa om oljepåfyllning för din motor.

55
Instrumenttavlan
Den här informationen visas i några sekunder när
tändningen slås till. Föraren informeras om hur långtid som återstår till nästa ser vicebesök,enligt tillverkarens ser viceprogram.
Denna tidpunkt beräknas från och med den
senaste nollställningen av indikatorn. Den
fastställs med hjälp av två parametrar:


- körsträcka som tillryggalagts,

- den tid som förflutit sedan det senasteservicebesöket.
Serviceindikator
Mellan 1 000 och 3 000 km kvar
till nästa service
När tändningen slås på och under några
sekunder visas nyckeln som symboliserar servicearbeten. På raden som visar
mätarställningen eller i ett särskilt meddelandei mitten av instrumenttavlan anges hur mångakilometer som återstår till nästa servicebesök.
Exempel:2 800 km återstår före nästa ser vice.
Vid påslagning av tändningen och under några
sekunder visar displayen:

Under 1 000 km kvar till nästa
service
Exempel:
900 km återstår före nästa ser vice.
När tändningen slås på och under några sekunder visar displayen:
Nå
gra sekunder efter att tändningen slagits på
återgår vägmätaren till sin normala funktion.
Nyckelsymbolen for tsätter att lysaför att
upplysa dig om att nästa servicebesök är nära
förestående.
Några sekunder efter att tändningen slagits
på släcks nyckelsymbolen
och vägmätarenåtergår till sin normala funktion. Displayen visar
då mätarställningen och trippmätaren.

Över 3 000 km kvar till nästa
service
När tändningen slås på visas ingen serviceinformation i mitten av instrumenttavlan.

Några sekunder efter att tändningen slagits på återgår vägmätaren till sin normala funktion.
Nyckelsymbolen for tsätter att lysa .
Den körsträcka som återstår tillett servicebesök kan vägas mot tidsfaktorn, beroende på förarens
körvanor.
Där för kan nyckelsymbolen även tändas om du har passerat tidpunktenför servicebesöket vid två år.
Nollställning av serviceindikatorn

Efter varje ser vicebesök ska ser viceindikatorn
nollställas.
Det görs på följande sätt: )
slå av tändningen, )
tryck på knappen för nollställning av
trippmätaren ".../000"
och håll den intryckt, )
slå på tändningen, kilometerräknaren
börjar räkna ned, ) då displayen visar "=0"
och
n
yckelsymbolen försvinner, ska knappen släppas upp.
Åtgärden kan inte göras när serviceinformationen visas. Om du vill koppla ur batteriet efter dettaingrepp bör du låsa bilen och vänta i minst fem minuter, så att nollställningen hinner registreras.

Visning av ser viceinformation

Du kan när som helst visaserviceinformationen.)Tryck helt kor t på knappen för nollställning av trippmätaren ".../000". Beroende på version visasserviceinformationen i några sekunder påraden där mätarställningen visas eller i dencentrala displayen i instrumenttavlan av typ 2.


Serviceintervallet har passerats
Varje gång som tändningen slås på och under några sekunder blinkar nyckelsymbolenför att påminna
dig om att ser vicebesöket nu måste ske snarast. Exempel: Du har kör t 300 km längre än vadsom anges i ser viceprogrammet.
När tändningen slås på och under några sekunder visar displayen:

Instrumenttavlan
Manuellt test i den centrala displayen i instrumenttavlan av typ 2
Denna funktion ger dig möjlighet att kontrollera bilens tillstånd (visar läge för ställbara funktioner - aktiverad/avaktiverad) och visning av
varningsjournalen.
)Tryck helt kor t på knappen ".../000"
på
instrumenttavlan med motorn i gång, för attstarta en manuell test.Föl
jande upplysningar visas efter varandra på instrumenttavlans centrala display:
- motoroljenivå (se motsvarande punkt),
- serviceindikator (se motsvarande punkt),
- däcktrycksvarnare (om fordonet är utrustat med den funktionen - se kapitlet "Säkerhet"),
- aktuella kontrollampor och
varningsmeddelanden, om sådana finns(se punkten som beskriver kontrollampaneller den berörda utrustningen).
- de ställbara funktionernas lägen(se kapitlet "Multifunktionsdisplayer").

Denna information visas även varje gång tändningen slås till (automatisk test).

Vägmätaren och trippmätaren visas i trettio sekunder vid frånslagning av tändningen,vid öppning av förardörren samt vid låsning och
upplåsning av bilen.

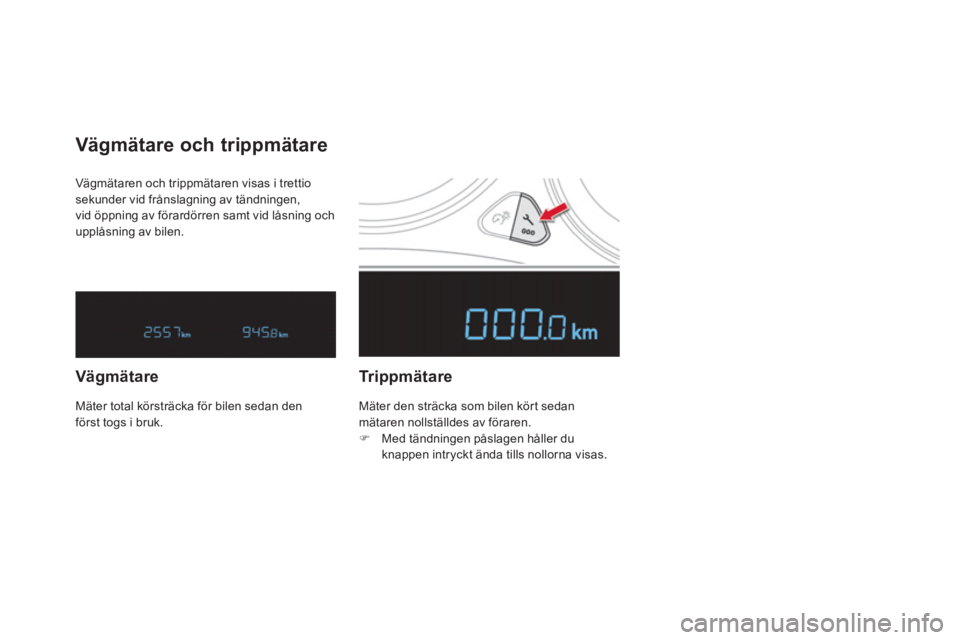

Vägmätare och trippmätare
Vägmätare
Tr i p p mätare
Mäter den sträcka som bilen kört sedan
mätaren nollställdes av föraren.
) Med tändningen påslagen håller du knappen intryckt ända tills nollorna visas. M
äter total körsträcka för bilen sedan denförst togs i bruk.
