CITROEN DS4 2014 InstruktionsbÖcker (in Swedish)

15Kontroller
Direkt när tändningen slås till tänds SERVICE- lampan och UREA-lampan blinkar, en ljudsignal hörs och meddelandet "NO START IN" visas tillfälligt tillsammans med en sträcka, som indikerar hur lång körsträcka som återstår innan motorn inte längre kan startas - (t.ex. "NO START IN 600 km" betyder "Om 600 km går bilen inte att starta"). Under färd visas detta meddelande var 30:e sekund så länge ingen påfyllning av tillsatsen har gjorts. Vänd dig till en CITROËN-verkstad eller en annan kvalificerad verkstad för påfyllning av AdBlue® . Du kan även själv utföra påfyllningen. Se avsnittet "Påfyllningar". Om du inte gör det kan du inte längre starta bilen.
Räckvidd på mellan 0 och 600 km
När tändningen slås till tänds SERVICE-lampan och UREA-lampan blinkar, en ljudsignal hörs och meddelandet "NO START IN" visas tillfälligt i instrumentpanelen tillsammans med ”0 km” eller ”0 miles” - ("NO START IN 0 km" betyder "Startförbud"). AdBlue® -tanken är tom: bilens startspärr hindrar motorn från att starta.
Stopp på grund av brist på AdBlue ®
För att kunna star ta motorn igen rekommenderar vi att du tar kontakt med en CITROËN-verkstad eller en annan kvalificerad verkstad för att göra den påfyllning som krävs. Om du gör påfyllningen själv måste du fylla på minst 3,8 liter AdBlue® i tillsatstanken. Se avsnittet "Påfyllningar".

16Kontroller
Instrumentpanel typ 2
När tändningen slås på tänds kontrollampan UREA, en ljudsignal hörs och ett meddelande visas (t.ex: "Top up emissions additive: Starting prevented in 1 500 km") (Fyll på tillsatsmedel: om 1 500 km kan bilen inte längre startas) som anger räckvidden uttryckt i kilometer eller miles. Medan du kör visas meddelandet var 300:e km så länge tillsatsämnet inte fyllts på. Vänd dig till en CITROËN-verkstad eller en annan kvalificerad verkstad för påfyllning av AdBlue® . Du kan även själv utföra påfyllningen. Se avsnittet "Påfyllningar".
När tändningen slås på tänds kontrollampan SERVICE och kontrollampan UREA blinkar, en ljudsignal hörs och ett meddelande visas (t.ex: "Top up emissions additive: Starting prevented in 600 km") (Fyll på tillsatsmedel: om 600 km kan bilen inte längre startas) som anger räckvidden uttryckt i kilometer eller miles. Medan du kör, visas meddelandet var 30:e sekund så länge tillsatsämnet inte fyllts på. Vänd dig till en CITROËN-verkstad eller en annan kvalificerad verkstad för påfyllning av AdBlue® . Du kan även själv utföra påfyllningen. Se avsnittet "Påfyllningar". Om du inte gör det kan du inte längre starta bilen.
När tändningen slås på tänds kontrollampan SERVICE och kontrollampan UREA blinkar, en ljudsignal hörs och detta meddelande visas: "Top up emissions additive: Starting prevented" (Fyll på tillsatsmedel: bilen kan inte längre startas). AdBlue® -tanken är tom: bilens startspärr hindrar motorn från att starta.
För att kunna star ta motorn igen rekommenderar vi dig att kontakta en CITROËN-verkstad eller en annan kvalificerad verkstad för påfyllning. Om du själv fyller på tillsatsämnet måste du hälla i minst 3,8 liter AdBlue® i tanken. Se avsnittet "Påfyllningar".
Stopp på grund av brist på AdBlue ® Räckvidd på mellan 0 och 600 km Räckvidd på mellan 600 och 2 400 km

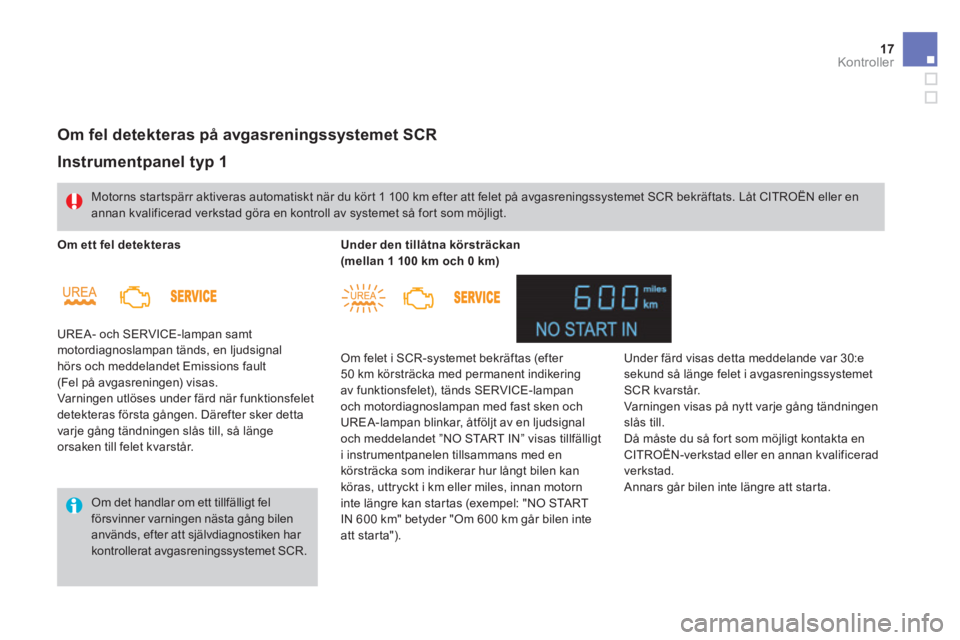

17Kontroller
Instrumentpanel typ 1
UREA- och SERVICE-lampan samt motordiagnoslampan tänds, en ljudsignal hörs och meddelandet Emissions fault (Fel på avgasreningen) visas. Varningen utlöses under färd när funktionsfelet detekteras första gången. Därefter sker detta varje gång tändningen slås till, så länge orsaken till felet kvarstår.
Om fel detekteras på avgasreningssystemet SCR
Motorns startspärr aktiveras automatiskt när du kört 1 100 km efter att felet på avgasreningssystemet SCR bekräftats. Låt CITROËN eller en annan kvalificerad verkstad göra en kontroll av systemet så fort som möjligt.
Om det handlar om ett tillfälligt fel försvinner varningen nästa gång bilen används, efter att självdiagnostiken har kontrollerat avgasreningssystemet SCR.
Om ett fel detekteras
Om felet i SCR-systemet bekräftas (efter 50 km körsträcka med permanent indikering av funktionsfelet), tänds SERVICE-lampan och motordiagnoslampan med fast sken och UREA-lampan blinkar, åtföljt av en ljudsignal och meddelandet ”NO START IN” visas tillfälligt i instrumentpanelen tillsammans med en körsträcka som indikerar hur långt bilen kan köras, uttryckt i km eller miles, innan motorn inte längre kan startas (exempel: "NO START IN 600 km" betyder "Om 600 km går bilen inte att starta").
Under den tillåtna körsträckan (mellan 1 100 km och 0 km)
Under färd visas detta meddelande var 30:e sekund så länge felet i avgasreningssystemet SCR kvarstår. Varningen visas på nytt varje gång tändningen slås till. Då måste du så fort som möjligt kontakta en CITROËN-verkstad eller en annan kvalificerad verkstad. Annars går bilen inte längre att starta.

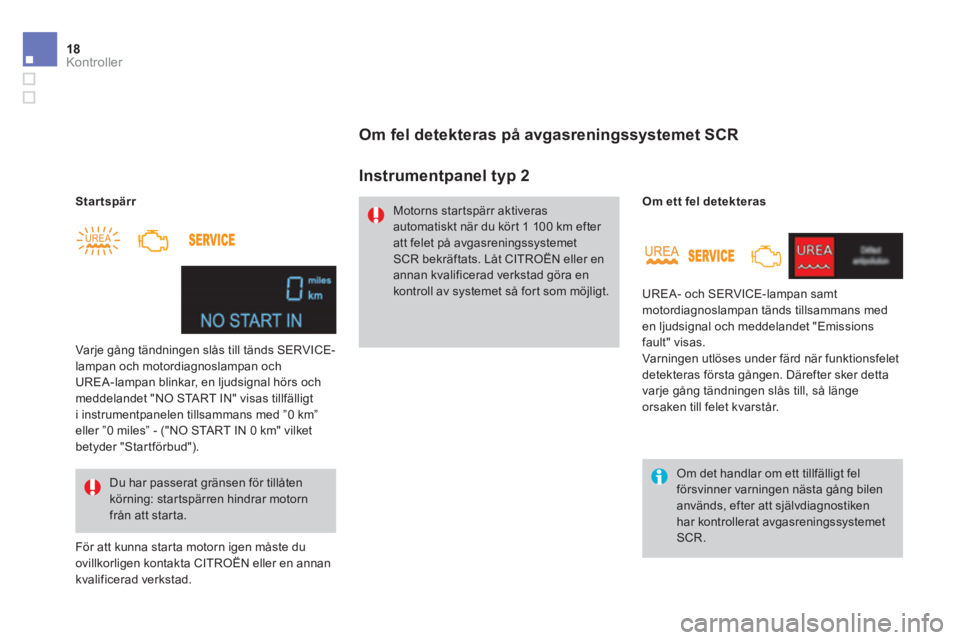

18Kontroller
Startspärr
För att kunna star ta motorn igen måste du ovillkorligen kontakta CITROËN eller en annan kvalificerad verkstad.
Varje gång tändningen slås till tänds SERVICE- lampan och motordiagnoslampan och UREA-lampan blinkar, en ljudsignal hörs och meddelandet "NO START IN" visas tillfälligt i instrumentpanelen tillsammans med ”0 km” eller ”0 miles” - ("NO START IN 0 km" vilket betyder "Startförbud").
Du har passerat gränsen för tillåten körning: star tspärren hindrar motorn från att starta.
Instrumentpanel typ 2
Om fel detekteras på avgasreningssystemet SCR
Motorns startspärr aktiveras automatiskt när du kört 1 100 km efter att felet på avgasreningssystemet SCR bekräftats. Låt CITROËN eller en annan kvalificerad verkstad göra en kontroll av systemet så fort som möjligt. UREA- och SERVICE-lampan samt motordiagnoslampan tänds tillsammans med en ljudsignal och meddelandet "Emissions fault" visas. Varningen utlöses under färd när funktionsfelet detekteras första gången. Därefter sker detta varje gång tändningen slås till, så länge orsaken till felet kvarstår.
Om ett fel detekteras
Om det handlar om ett tillfälligt fel försvinner varningen nästa gång bilen används, efter att självdiagnostiken har kontrollerat avgasreningssystemet SCR.

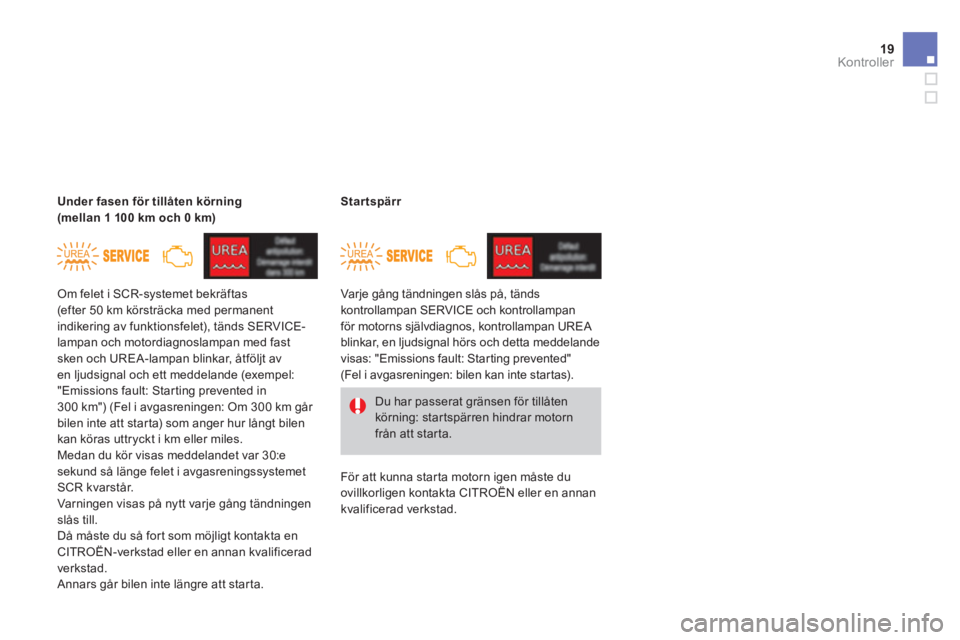

19Kontroller
Om felet i SCR-systemet bekräftas (efter 50 km körsträcka med permanent indikering av funktionsfelet), tänds SERVICE-lampan och motordiagnoslampan med fast sken och UREA-lampan blinkar, åtföljt av en ljudsignal och ett meddelande (exempel: "Emissions fault: Starting prevented in 300 km") (Fel i avgasreningen: Om 300 km går bilen inte att starta) som anger hur långt bilen kan köras uttryckt i km eller miles. Medan du kör visas meddelandet var 30:e sekund så länge felet i avgasreningssystemet SCR kvarstår. Varningen visas på nytt varje gång tändningen slås till. Då måste du så fort som möjligt kontakta en CITROËN-verkstad eller en annan kvalificerad verkstad. Annars går bilen inte längre att starta.
Under fasen för tillåten körning (mellan 1 100 km och 0 km)
Varje gång tändningen slås på, tänds kontrollampan SERVICE och kontrollampan för motorns självdiagnos, kontrollampan UREA blinkar, en ljudsignal hörs och detta meddelande visas: "Emissions fault: Star ting prevented" (Fel i avgasreningen: bilen kan inte startas).
Startspärr
Du har passerat gränsen för tillåten körning: star tspärren hindrar motorn från att starta.
För att kunna star ta motorn igen måste du ovillkorligen kontakta CITROËN eller en annan kvalificerad verkstad.

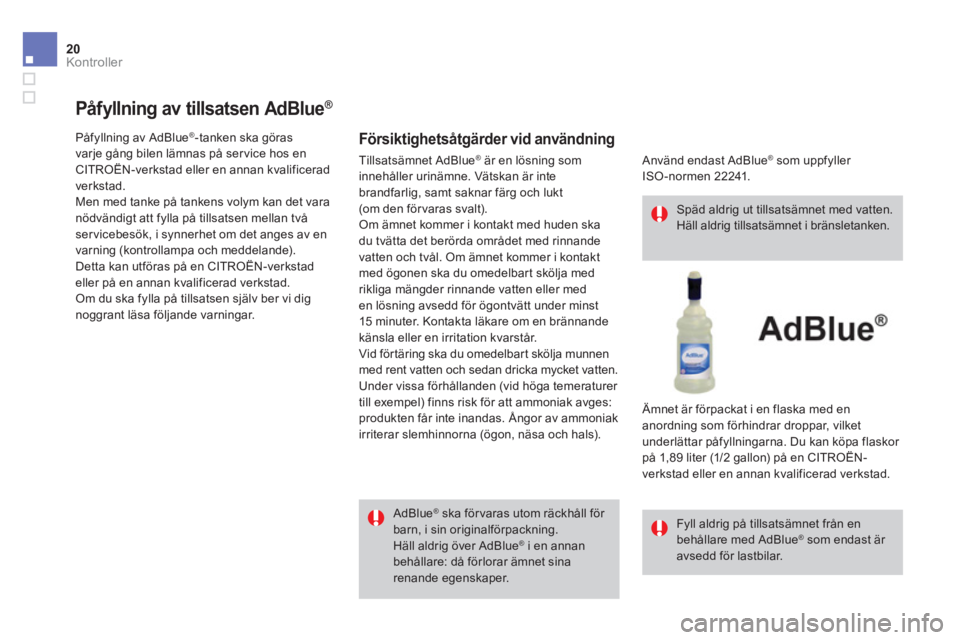

20Kontroller
Påfyllning av tillsatsen AdBlue®
Påfyllning av AdBlue® -tanken ska göras varje gång bilen lämnas på ser vice hos en CITROËN-verkstad eller en annan kvalificerad verkstad. Men med tanke på tankens volym kan det vara nödvändigt att fylla på tillsatsen mellan två ser vicebesök, i synnerhet om det anges av en varning (kontrollampa och meddelande). Detta kan utföras på en CITROËN-verkstad eller på en annan kvalificerad verkstad. Om du ska fylla på tillsatsen själv ber vi dig noggrant läsa följande varningar.
Försiktighetsåtgärder vid användning
Tillsatsämnet AdBlue® är en lösning som innehåller urinämne. Vätskan är inte brandfarlig, samt saknar färg och lukt (om den för varas svalt). Om ämnet kommer i kontakt med huden ska du tvätta det berörda området med rinnande vatten och tvål. Om ämnet kommer i kontakt med ögonen ska du omedelbart skölja med rikliga mängder rinnande vatten eller med en lösning avsedd för ögontvätt under minst 15 minuter. Kontakta läkare om en brännande känsla eller en irritation kvarstår. Vid förtäring ska du omedelbart skölja munnen med rent vatten och sedan dricka mycket vatten. Under vissa förhållanden (vid höga temeraturer till exempel) finns risk för att ammoniak avges: produkten får inte inandas. Ångor av ammoniak irriterar slemhinnorna (ögon, näsa och hals).
AdBlue® ska för varas utom räckhåll för barn, i sin originalförpackning. Häll aldrig över AdBlue® i en annan behållare: då förlorar ämnet sina renande egenskaper.
Späd aldrig ut tillsatsämnet med vatten. Häll aldrig tillsatsämnet i bränsletanken.
Fyll aldrig på tillsatsämnet från en behållare med AdBlue® som endast är avsedd för lastbilar.
Använd endast AdBlue® som uppfyller ISO-normen 22241.
Ämnet är förpackat i en flaska med en anordning som förhindrar droppar, vilket underlättar påfyllningarna. Du kan köpa flaskor på 1,89 liter (1/2 gallon) på en CITROËN-verkstad eller en annan kvalificerad verkstad.

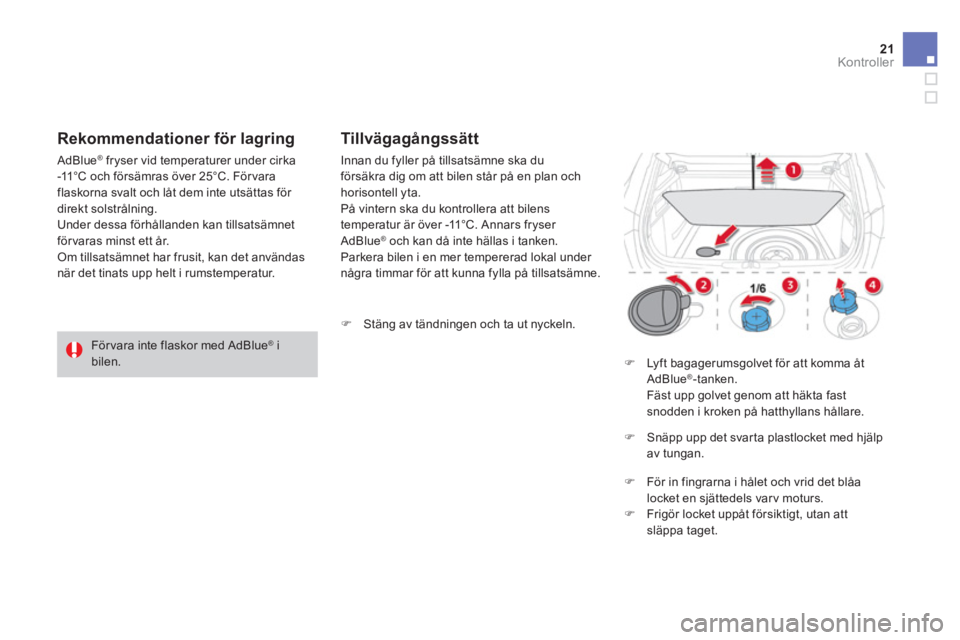

21Kontroller
Tillvägagångssätt
Innan du fyller på tillsatsämne ska du försäkra dig om att bilen står på en plan och horisontell yta. På vintern ska du kontrollera att bilens temperatur är över -11°C. Annars fryser AdBlue® och kan då inte hällas i tanken. Parkera bilen i en mer tempererad lokal under några timmar för att kunna fylla på tillsatsämne.
AdBlue® fryser vid temperaturer under cirka -11°C och försämras över 25°C. För vara flaskorna svalt och låt dem inte utsättas för direkt solstrålning. Under dessa förhållanden kan tillsatsämnet förvaras minst ett år. Om tillsatsämnet har frusit, kan det användas när det tinats upp helt i rumstemperatur.
Rekommendationer för lagring
För vara inte flaskor med AdBlue® i bilen.
) Stäng av tändningen och ta ut nyckeln.
) Lyft bagagerumsgolvet för att komma åt AdBlue ® -tanken. Fäst upp golvet genom att häkta fast snodden i kroken på hatthyllans hållare.
) Snäpp upp det svarta plastlocket med hjälp av tungan.
) För in fingrarna i hålet och vrid det blåa locket en sjättedels varv moturs. ) Frigör locket uppåt försiktigt, utan att släppa taget.

22Kontroller
) Ta fram flaskan med AdBlue® . Efter att ha kontrollerat sista förbrukningsdag ska du noggrant läsa instruktionerna för användning som står på etiketten innan du börjar hälla flaskans innehåll i bilens AdBlue® -tank.
Viktigt! Om AdBlue ® -tanken i din bil är helt tom - vilket bekräftas med varningsmeddelanden och genom att bilen inte går att starta - måste du fylla på minst 3,8 liter (två flaskor på 1,89 liter).
Om tillsatsämnet har stänkt ska du genast skölja med kallt vatten eller torka med en fuktig trasa. Om tillsatsämnet kristalliserats kan du ta bort det med en svamp och varmt vatten.
Viktigt! Om påfyllning sker efter ett tillsatsstopp , måste du alltid vänta i ca 5 minuter innan du slår till tändningen igen, utan att varken öppna förardörren, låsa bilen eller sätta in nyckeln i tändlåset . Slå till tändningen och efter en väntetid på 10 sekunder startar du motorn.
Släng inte AdBlue® -flaskor tillsammans med hushållssoporna. Släng dem i en behållare avsedd för detta ändamål eller lämna tillbaka dem till försäljningsstället.
) Om det visar sig, när du tagit bort flaskan, att ämnet runnit över ska du torka av kring behållarens mynning med en fuktig trasa.
) Sätt tillbaka det blå locket på behållarens mynning och vrid det ett sjättedels varv medurs, fram till ändläget. ) Sätt tillbaka det svarta plastlocket genom att snäppa fast det på luckan. ) Lossa snodden från kroken på hatthyllans fäste och sänk ned bagagerumsgolvet.

23Praktisk information










Byta hjul


Ta f r a m v e r k t y g


Diesel BlueHDi-versioner

Om din bil har en manuell parkeringsbroms

är domkraften placerad under reservhjulet och
under förvaringslådan:


)
ta ut reservhjulet,

)
ta ut för varingslådan av plast,

)
skjut domkraften framåt och lyft den
sedan i bakdelen.

Om din bil har en elmanövrerad
parkeringsbroms
är domkraften placerad i en
väska längst in i bagageutrymmet.

4Praktisk information








Montering av lastbågar


Av säkerhetsskäl och för att undvika skador
på taket måste du använda lastbågar som är
godkända för din bil.
Vid installation av lastbågar får de enbar t fästas
i de fyra fästpunkter som finns på takramen.
Dessa punkter döljs av bilens dörrar när de är
stängda.
Ta bort skyddslocken genom att bända med en
skruvmejsel. Var försiktig så att du inte repar
lacken.
Lastbågarnas fästen omfattar en bult som ska
föras in i hålet i var och en av fästpunkterna.
Följ monteringsanvisningarna och
användningsvillkoren som anges i manualen
som medföljer lastbågarna.
Ta vara på skyddslocken så att de kan sättas
tillbaka när lastbågarna har använts och
demonterats.
Maximal last fördelad över lastbågarna,
med en lasthöjd som inte överstiger
40 cm (utom cykelhållare):


- med lastbågar vars fästen är
90 mm
breda: 55 kg
t.o.m.
september 2013, 50 kg
fr.o.m.
oktober 2013,

- med lastbågar vars fästen är
15 0 mm
breda: 80 kg
.
Ta kontakt med en CITROËN-verkstad
eller en annan kvalificerad verkstad om
du vill ha mer information.
Om höjden överstiger 40 cm bör bilens
hastighet anpassas till vägens profil, för
att inte skada lasthållarna och fästena
på bilen. Följ den gällande lokala lagstiftningen med avseende på transpor t av föremål som är längre
än bilen.

13DS4.A120
