audio CITROEN DS4 2014 Libretti Di Uso E manutenzione (in Italian)

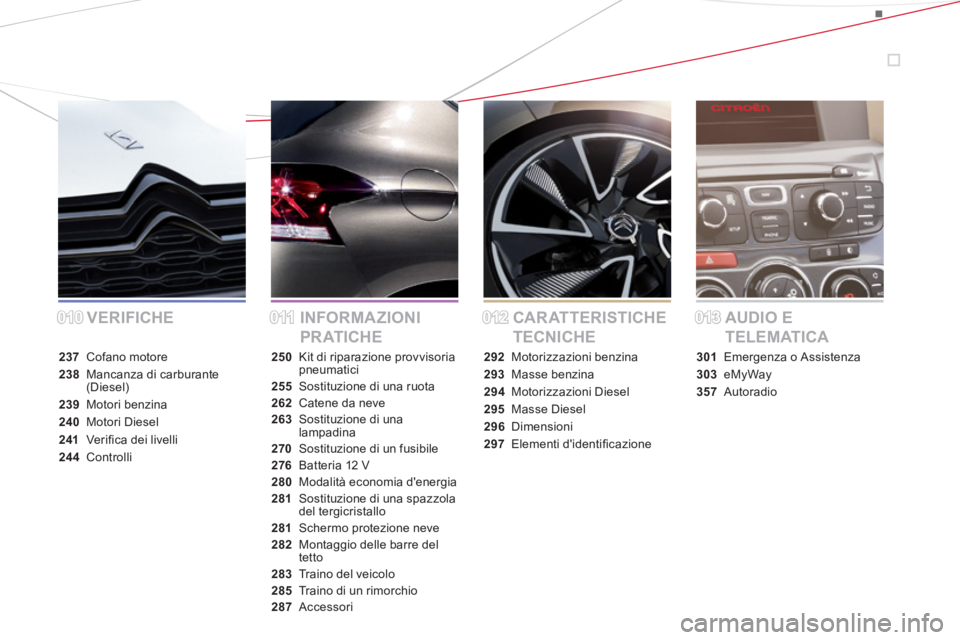

VERIFICHE INFORMAZIONI
PR ATICHECAR ATTERISTICHE
TECNICHEAUDIO E
TELEMATICA
237 Cofano motore
238 Mancanza di carburante
(Diesel)
239 Motori benzina
240 Motori Diesel
241 Ver ifi ca dei livelli
244 Controlli250 Kit di riparazione provvisoria
pneumatici
255 Sostituzione di una ruota
262 Catene da neve
263 Sostituzione di una
lampadina
270 Sostituzione di un fusibile
276 Batteria 12 V
280 Modalità economia d'energia
281 Sostituzione di una spazzola
del tergicristallo
281 Schermo protezione neve
282 Montaggio delle barre del
tetto
283 Traino del veicolo
285 Traino di un rimorchio
287 Accessori292 Motorizzazioni benzina
293 Masse benzina
294 Motorizzazioni Diesel
295 Masse Diesel
296 Dimensioni
297 Elementi d'identifi cazione301 Emergenza o Assistenza
303 eMyWay
357 Autoradio
012012013013010010011011

13In breve
All'interno


Cambio pilotato

Questo equipaggiamento garantisce una guida in
grado di combinare una modalità completamente
automatica e una modalità manuale.

Illuminazione d'ambiente

La luce soffusa nell'abitacolo migliora la
visibilità all'interno del veicolo in caso di
scarsa luminosità.

Sistemi audio e comunicazione

Questi equipaggiamenti beneficiano delle
seguenti tecnologie : autoradio, lettore CD,
lettore USB, Bluetooth, navigazione con
display a colori, prese ausiliarie ...
Autoradio

206


139



357


303





Freno di stazionamento elettrico

Coniuga le funzioni di inserimento
automatico allo spegnimento del motore e, di
disinserimento automatico in accelerazione.
Un utilizzo manuale dell'inserimento /
disinserimento rimane possibile.

196


Sistema di navigazione
eMyWay


Funzione massaggio

Questa funzione effettua un massaggio
lombare per una durata di 60 minuti. Il
massaggio avviene per 6 cicli da 10 minuti
ciascuno.

91

Posto di guida




1.
Comandi del regolatore di velocità/
limitatore di velocità.

2.
Comandi delle funzioni in opzione.

3.
Comando di regolazione del volante.

4.
Comandi dei fari e degli indicatori di
direzione.

5.
Quadro strumenti.

6.
Airbag del guidatore.
Avvisatore acustico.

7.
Comandi del sistema audio e telematica.

8.
Comandi del sistema Bluetooth o del
telefono.

9.
Comando d'apertura del cofano motore.

10.
Comandi dei retrovistori esterni.
Comandi degli alzacristalli.

11.
Scatola portafusibili.

12 .
Regolazione manuale dei fari.
Barretta dei comandi laterali inferiore.

13.
Pulsante d'apertura dello sportello del
serbatoio del carburante.
Barretta dei comandi laterali superiore.

14 .
Aeratore laterale orientabile e chiudibile.

15.
Diffusore di sbrinamento del vetro della
porta anteriore.

15In breve
Posto di guida




1.
Antifurto e contatto.

2.
Comandi del cambio pilotato sotto al
volante.

3.
Comandi del tergi / lavacristallo / computer
di bordo.

4.
Altoparlante (tweeter).

5.
Diffusore di sbrinamento del parabrezza.

6.
Sensore di soleggiamento.

7.
Airbag del passeggero.

8.
Cassettino portaoggetti / Prese audio/video /
Disattivazione dell'airbag del passeggero.

9.
Comando del riscaldamento del sedile.

10.
Comando del massaggio lombare.

11.
Freno di stazionamento elettrico.

12 .
Leva del cambio manuale o della leva di
seleziobe del cambio pilotato o automatico.

13.
Ampio vano portaoggetti multifunzione.

Console del tetto - Console centrali




A.
Retrovisore interno.

B.
Microfono del sistema audio e telematica.

C.
Illuminazione dell'abitacolo.

D.
Chiamata d'emergenza / Chiamata
d'assistenza.

E.
Plafoniera / Faretti di lettura carte.




1.
Aeratori centrali orientabili e chiudibili.

2.
Display monocromatico e display delle
spie delle cinture di sicurezza e dell'airbag
frontale lato passeggero o display a colori
e cartografia.

3.
Autoradio o sistema di navigazione
eMyWay.

4.
Barra dei comandi centrali.

5.
Comandi di riscaldamento/climatizzazione.

6.
Presa USB/Jack e Accendisigari / Presa
accessori 12 V.

7.
Leva o selettore del cambio.

8.
Freno di stazionamento manuale o
elettrico.

9.
Posacenere amovibile.

10.
Appoggiagomito anteriore.

25In breve

Comandi del regolatore /
limitatore di velocità

Volante con comandi
integrati
60



Comandi delle funzioni opzionali


228, 226




59


2.
Reostato d'illuminazione del posto di guida.
306, 359




Comandi del sistema audio


306, 359





Comandi del sistema Bluetooth o
del telefono


1.
Black panel (schermo nero).
40
oppure
Gestione del display centrale del quadro
strumenti tipo 2.
138


3.
Accensione / Spegnimento della plafoniera.

230


oppure
Misurazione dello spazio disponibile.

Controlli durante la guida

Display monocromatico C

Visualizza le seguenti informazioni:


- ora,

- data,

- temperatura esterna (lampeggia in caso di
rischio di ghiaccio),

- l'assistenza al parcheggio,

- la misura dello spazio disponibile,

- modalità audio in corso d'ascolto,

- le informazioni del telefono o del kit viva
voce,

- computer di bordo (vedere a fine capitolo),

- messaggi d'allerta,

- menu di parametraggio del display e degli
equipaggiamenti del veicolo.



Visualizzazioni sul display

Dal frontalino dell'autoradio è possibile
premere :


)
il tasto A
per scegliere tra la
visualizzazione delle informazioni
della modalità audio a pieno schermo
o la visualizzazione suddivisa tra le
informazioni della modalità audio e il
computer di bordo,

)
il tasto "MENU"
per accedere al menu
generale
,

)
i tasti "
" o "
" per far scorrere gli elementi
sul display,

)
i tasti "
" o "
" per modificare un valore di
regolazione,

)
il tasto "OK"
per confermare,
oppure


)
il tasto "Indietro"
per uscire
dall'operazione in corso.



Comandi



)
Premere il tasto "MENU"
per accedere al
menu generale
:


- "Sistemi Multimediali",

- "Telefono",

- "Computer di bordo",

- "Collegamento Bluetooth",

- "Personalizzazione-Configurazione".

)
Premere i tasti "
" o "
" per selezionare
il menu desiderato, quindi confermare
premendo il tasto "OK"
.



Menu generale

65Display multifunzione
Con l'autoradio accesa, questo menu permette
di attivare o di disattivare le funzioni relative
all'utilizzo della radio (RDS, Ricerca auto DAB/ FM,
Visualizzazione Radio Text (TXT)), o di scegliere la
modalità di lettura del sistema multimediale
(Normale, Casuale, Casuale su tutti i sistemi
multimediali, Ripetizione).
Per maggiori dettagli sull'applicazione "Sistemi
Multimediali" consultare il capitolo "Audio e Telematica".


Menu "Sistemi
Multimediali"
Menu "Computer di
bordo"
Questo menu permette di consultare delle
informazioni sullo stato del veicolo.

Elenco degli allarmi

Riassume i messaggi di stato e d'allarme delle
funzioni (attivato, disattivato o in anomalia)
visualizzandoli in successione sul display
multifunzione.


)
Premere il tasto "MENU"
per accedere al
menu generale.

)
Premere le doppie frecce, poi il tasto "OK"

per selezionare il menu " Computer di
bordo
".

)
Nel menu " Computer di bordo
"
selezionare la riga "Elenco degli allarmi" e
confermare.




Menu "Telefono"

Con l'autoradio accesa, questo menu permette
di ricevere una chiamata e consultare le varie
rubriche telefoniche.
Per maggiori informazioni sull'applicazione
"Telefono" consultare il capitolo "Audio e
Te l e m a t i c a ".


Menu "Collegamento
Bluetooth"
Con l'autoradio accesa, questo menu permette
di collegare o scollegare una periferica
Bluetooth (telefono, lettore multimediale) e
definire la modalità di connessione (kit viva
voce, lettura di files audio).
Per ulteriori informazioni sull'applicazione
"Collegamento Bluetooth", consultare il capitolo
"Audio e Telematica".

Display a colori

Il display visualizza automaticamente e
direttamente le seguenti informazioni:


- l'ora,

- la data,

- l'altezza,

- la temperatura esterna (il valore
visualizzato lampeggia in caso di presenza
di ghiaccio),

- l'assistenza al parcheggio,

- la misura dello spazio disponibile,

- le funzioni audio,

- le informazioni delle rubriche e del
telefono,

- le informazioni del sistema di guida
imbarcato.



Messaggi sul display

Dal frontalino del sistema di navigazione è
possibile scegliere una delle applicazioni:


)
premere il tasto dedicato "RADIO"
,
"MUSIC"
, "NAV"
, "TRAFFIC"
, "PHONE"

o "
SETUP
"
per accedere al relativo
menu,

)
ruotare il comando A
per selezionare una
funzione, un elemento in una lista,

)
premere il tasto B
per confermare la scelta,
oppure

)
premere il tasto "ESC"
per terminare
l'operazione in corso e tornare alla
schermata precedente.


Comandi

Per maggiori dettagli su queste applicazioni,
consultare il capitolo "Audio e telematica".

Computer di bordo







Display monocromatico C


Visualizzazione dei dati

È possibile scegliere tra due tipi di
visualizzazione premendo il tasto A
:


- i dati del computer di bordo appaiono
temporaneamente al di sopra delle
informazioni della modalità audio,
visualizzati in modo permanente a schermo
intero,
oppure

- i dati del computer di bordo e le
informazioni della modalità audio sono
visualizzati in permanenza nello schermo
condiviso.

)
Premere il pulsante situato all'estremità
del comando del tergicristallo
, per
visualizzare uno dopo l'altro i vari menu
presenti nel computer di bordo.
Sistema che fornisce delle informazioni sul tragitto in corso (autonomia, consumi…).
