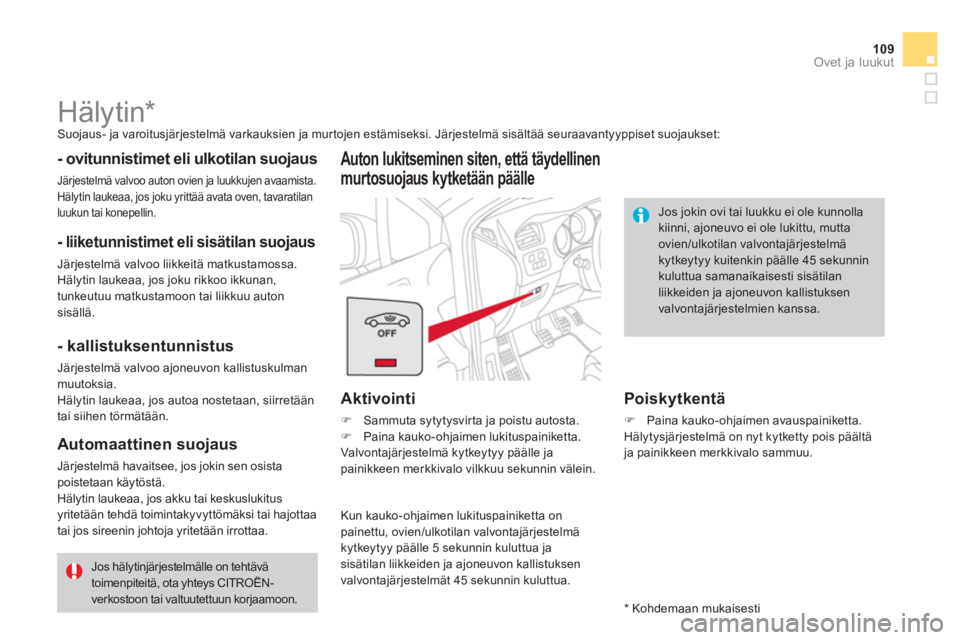

Page 111 of 431
109Ovet ja luukut
Hälytin *
Suojaus- ja varoitusjärjestelmä varkauksien ja murtojen estämiseksi. Järjestelmä sisältää seuraavantyyppiset suojaukset:
- ovitunnistimet eli ulkotilan suojaus
Järjestelmä valvoo auton ovien ja luukkujen avaamista.
Hälytin laukeaa, jos joku yrittää avata oven, tavaratilan
luukun tai konepellin.
- liiketunnistimet eli sisätilan suojaus
Järjestelmä valvoo liikkeitä matkustamossa.
Hälytin laukeaa, jos joku rikkoo ikkunan,
tunkeutuu matkustamoon tai liikkuu auton
sisällä.
Auton lukitseminen siten, että täydellinen
murtosuojaus kytketään päälle
- kallistuksentunnistus
Järjestelmä valvoo ajoneuvon kallistuskulman
muutoksia.
Hälytin laukeaa, jos autoa nostetaan, siirretään
tai siihen törmätään.
Automaattinen suojaus
Järjestelmä havaitsee, jos jokin sen osista
poistetaan käytöstä.
Hälytin laukeaa, jos akku tai keskuslukitus
yritetään tehdä toimintakyvyttömäksi tai hajottaa
tai jos sireenin johtoja yritetään irrottaa.
Jos hälytinjärjestelmälle on tehtävä
toimenpiteitä, ota yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon.
Aktivointi
)
Sammuta sytytysvirta ja poistu autosta.
)
Paina kauko-ohjaimen lukituspainiketta.
Valvontajärjestelmä kytkeytyy päälle ja
painikkeen merkkivalo vilkkuu sekunnin välein.
Kun kauko-ohjaimen lukituspainiketta on
painettu, ovien/ulkotilan valvontajärjestelmä
kytkeytyy päälle 5 sekunnin kuluttua ja
sisätilan liikkeiden ja ajoneuvon kallistuksen
valvontajärjestelmät 45 sekunnin kuluttua.
Poiskytkentä
)
Paina kauko-ohjaimen avauspainiketta.
Hälytysjärjestelmä on nyt kytketty pois päältä
ja painikkeen merkkivalo sammuu.
Jos jokin ovi tai luukku ei ole kunnolla
kiinni, ajoneuvo ei ole lukittu, mutta
ovien/ulkotilan valvontajärjestelmä
kytkeytyy kuitenkin päälle 45 sekunnin
kuluttua samanaikaisesti sisätilan
liikkeiden ja ajoneuvon kallistuksen
valvontajärjestelmien kanssa.
*
Kohdemaan mukaisesti

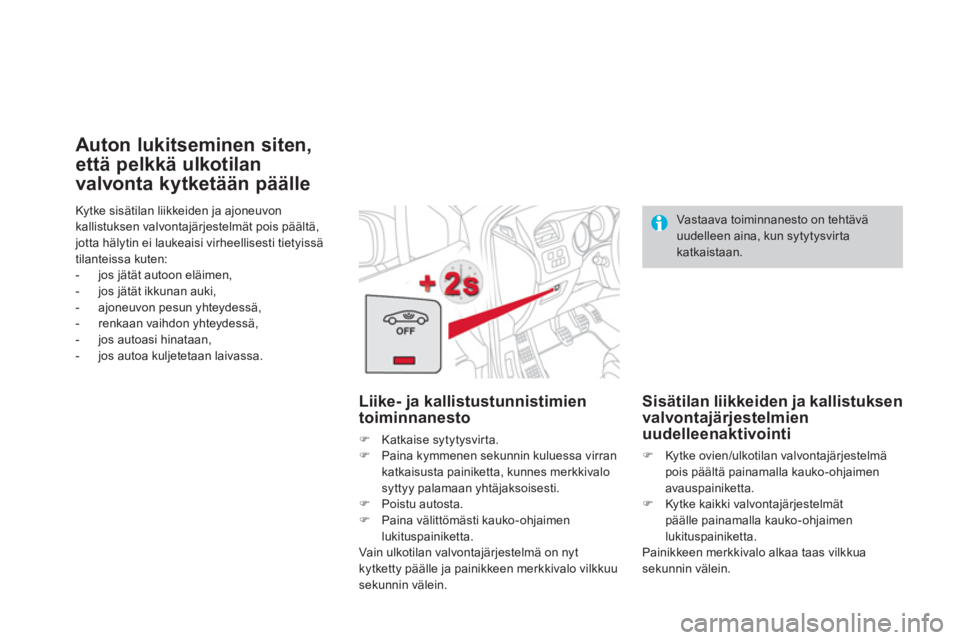

Page 112 of 431
Kytke sisätilan liikkeiden ja ajoneuvon
kallistuksen valvontajärjestelmät pois päältä,
jotta hälytin ei laukeaisi virheellisesti tietyissä
tilanteissa kuten:
- jos jätät autoon eläimen,
- jos jätät ikkunan auki,
- ajoneuvon pesun yhteydessä,
- renkaan vaihdon yhteydessä,
- jos autoasi hinataan,
- jos autoa kuljetetaan laivassa.
Auton lukitseminen siten,
että pelkkä ulkotilan
valvonta kytketään päälle
Liike- ja kallistustunnistimien
toiminnanesto
)
Katkaise sytytysvirta.
)
Paina kymmenen sekunnin kuluessa virran
katkaisusta painiketta, kunnes merkkivalo
syttyy palamaan yhtäjaksoisesti.
)
Poistu autosta.
)
Paina välittömästi kauko-ohjaimen
lukituspainiketta.
Vain ulkotilan valvontajärjestelmä on nyt
kytketty päälle ja painikkeen merkkivalo vilkkuu
sekunnin välein. Vastaava toiminnanesto on tehtävä
uudelleen aina, kun sytytysvirta
katkaistaan.
Sisätilan liikkeiden ja kallistuksen
valvontajärjestelmien
uudelleenaktivointi
)
Kytke ovien/ulkotilan valvontajärjestelmä
pois päältä painamalla kauko-ohjaimen
avauspainiketta.
)
Kytke kaikki valvontajärjestelmät
päälle painamalla kauko-ohjaimen
lukituspainiketta.
Painikkeen merkkivalo alkaa taas vilkkua
sekunnin välein.

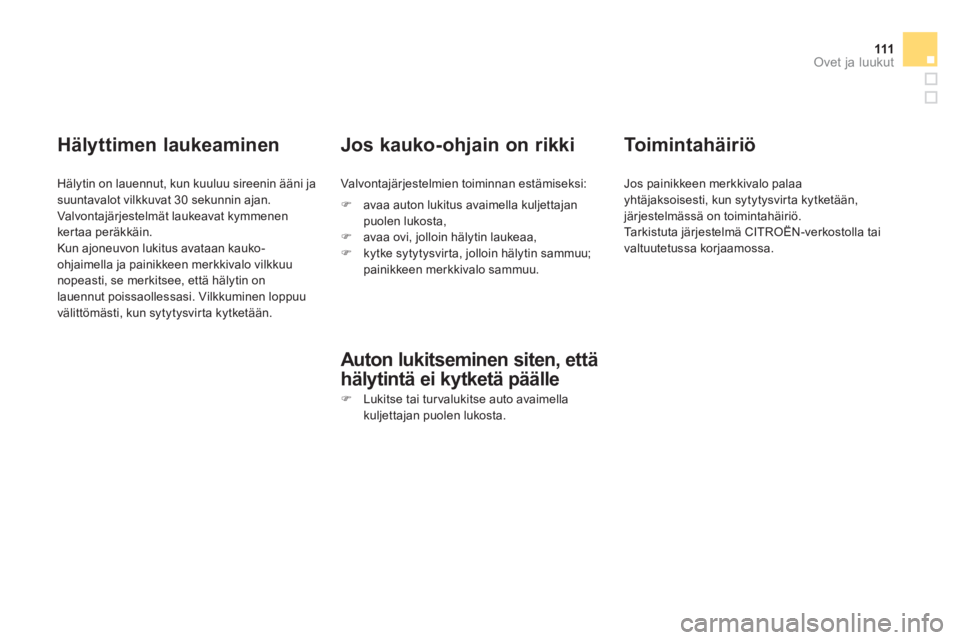

Page 113 of 431
111Ovet ja luukut
Hälyttimen laukeaminen
Hälytin on lauennut, kun kuuluu sireenin ääni ja
suuntavalot vilkkuvat 30 sekunnin ajan.
Valvontajärjestelmät laukeavat kymmenen
ker taa peräkkäin.
Kun ajoneuvon lukitus avataan kauko-
ohjaimella ja painikkeen merkkivalo vilkkuu
nopeasti, se merkitsee, että hälytin on
lauennut poissaollessasi. Vilkkuminen loppuu
välittömästi, kun sytytysvirta kytketään.
Jos kauko-ohjain on rikki
Valvontajärjestelmien toiminnan estämiseksi:
Auton lukitseminen siten, että
hälytintä ei kytketä päälle
)
Lukitse tai tur valukitse auto avaimella
kuljettajan puolen lukosta.
)
avaa auton lukitus avaimella kuljettajan
puolen lukosta,
)
avaa ovi, jolloin hälytin laukeaa,
)
kytke sytytysvirta, jolloin hälytin sammuu;
painikkeen merkkivalo sammuu.
Toimintahäiriö
Jos painikkeen merkkivalo palaa
yhtäjaksoisesti, kun sytytysvirta kytketään,
järjestelmässä on toimintahäiriö.
Tarkistuta järjestelmä CITROËN-verkostolla tai
valtuutetussa korjaamossa.
Page 114 of 431
Ovet
Avaaminen
Ulkopuolelta
)
Kun auton kaikki lukot on avattu
kauko-ohjaimella tai avaimella, vedä
ovenkahvasta.
Sisäpuolelta
)
Vedä oven sisäpuolista kytkintä. Tämä
toimenpide avaa kaikki auton lukot.
Sulkeminen
Kun jotain ovea ei ole suljettu kunnolla:
- moottorin käydessä
tämä
merkkivalo syttyy ja samalla
varoitusviesti tulee näkyviin
muutamaksi sekunniksi,
- auton ollessa liikkeellä
(ajonopeus yli
10 km/h) tämä merkkivalo syttyy, kuuluu
merkkiääni ja varoitusviesti tulee näkyviin
muutamaksi sekunniksi.
Kun valikoiva lukituksen avaustoiminto
on käytössä, vain kuljettajan ovi
voidaan avata sen jälkeen, kun kauko-
ohjaimen avauspainiketta on painettu
kerran. Auton lukkojen valikoiva avaus
toiminnassa:
- kuljettajan oven avaaminen avaa
ainoastaan kuljettajan oven lukon
( jos autoa ei ole avattu lukituksesta
edeltäkäsin),
- matkustajan oven avaaminen avaa
muut lukot.
Page 115 of 431
11 3Ovet ja luukut
Ovet voidaan lukita ja avata mekaanisesti,
jos akussa on häiriö tai keskuslukitus menee
epäkuntoon.
Hätätilanteen lukituskytkin
Kuljettajan oven lukitseminen
)
Työnnä avain lukkoon ja käännä sitä
taaksepäin.
Tämän voi tehdä myös matkustajien ovien
lukkoon.
Kuljettajan oven avaaminen
)
Työnnä avain lukkoon ja käännä sitä
eteenpäin.
Etu- ja takaovien lukitseminen
)
Avaa ovet.
)
Varmista takaovien osalta, että lapsilukko
ei ole aktivoitu (katso vastaava luku).
)
Poista avaimen avulla oven sivussa oleva
musta suojus.
)
Työnnä avain pakottamatta uurteeseen,
jonka jälkeen kääntämättä sitä, aseta haka
sivusuunnassa oven sisäpuolta kohti.
)
Poista avain ja laita suojus takaisin
paikalleen.
)
Sulje ovet ja varmista auton lukitus
ulkopuolelta.
Etu- ja takaovien avaaminen
)
Vedä auton sisällä olevasta oven
avauskytkimestä.
Page 116 of 431
Ta v a r a t i l a
Laite, jolla tavaratila voidaan
avata mekaanisesti, jos akussa tai
keskuslukitusjärjestelmässä on häiriö.
Ta v a r a t i l a n t u r v a l u k k o k y t k i n
Lukituksen avaaminen
)
Käännä takaistuimet eteen, jotta saat lukon
esiin tavaratilan sisäpuolelta.
)
Avaa takaluukku työntämällä pieni
ruuvitaltta aukkoon A
.
)
Siirrä haka vasemmalle.
)
Kun olet avannut auton tai tavaratilan
kauko-ohjaimella tai avaimella, paina
avauskytkintä ja nosta takaluukku ylös.
Avaaminen
Sulkeminen
)
Laske tavaratilan luukkua sisäkahvan
avulla.
)
Tarvittaessa paina luukun päältä niin, että
luukku sulkeutuu kokonaan.
- moottorin käydessä
tämä
merkkivalo syttyy ja varoitusviesti
näkyy muutaman sekunnin ajan
- auton liikkuessa
(yli 10 kilometrin
tuntinopeudella) tämä merkkivalo syttyy,
kuuluu merkkiääni ja varoitusviesti näkyy
muutaman sekunnin ajan.
Uudelleenlukitseminen
sulkemisen jälkeen
Kun takaluukku jälleen suljetaan, ja jos
toimintahäiriö jatkuu, takaluukku jää lukituksi.
Jos tavaratilan luukku on huonosti suljettu:
Page 117 of 431
11 5Ovet ja luukut
1.
Kuljettajan sähkötoimisen
lasinnostimen kytkin
2.
Etumatkustajan sähkötoimisen
lasinnostimen kytkin
- manuaalisesti
)
Paina tai vedä kytkintä, mutta älä
ylitä vastuskohtaa. Lasi pysähtyy, kun
päästät kytkimen.
- automaattisesti
)
Paina tai vedä kytkintä vastuskohdan
yli. Lasi avautuu tai sulkeutuu kokonaan,
kun kytkin päästetään.
)
Uusi painallus pysäyttää lasin liikkeen.
Lasinnostimet toimivat vielä noin
45 sekunnin ajan sytytysvirran
katkaisusta tai kunnes auto lukitaan
oven avauksen jälkeen.
Jos matkustajanoven ikkunaa
ei voi ohjata kuljettajan oven
kytkinpaneelista, tee toimenpide
matkustajanoven omalla kytkimellä
( ja päinvastoin).
Sähkötoimiset lasinnostimet
Järjestelmässä on puristussuoja.
Jaksottaistoimiset
sähköiset lasinnostimet
Lasinnostimia voi käyttää kahdella
tavalla:
Jotta lasinnostimen moottori ei
vaurioituisi, kymmenen peräkkäisen
avaus- ja sulkutoimenpiteen jälkeen
käynnistyy turvatoiminto, joka sallii vain
ikkunan sulkemisen.
Kun ikkuna on suljettu, kytkimet
ovat uudelleen käytettävissä noin
40 minuutin kuluttua.
Page 118 of 431
Puristussuoja
Kun lasi nousee ja kohtaa esteen, se pysähtyy
ja laskeutuu vähän matkaa.
Alustaminen
Jos jokin ikkuna ei liiku ylöspäin, lasinnostimien
toiminta on alustettava uudelleen:
)
vedä kytkintä, kunnes lasi pysähtyy
)
päästä kytkin ja vedä sitä uudelleen,
kunnes lasi on kokonaan kiinni
)
pidä kytkintä vielä noin sekunnin ajan lasin
sulkeutumisen jälkeen
)
paina kytkintä, jotta lasi laskeutuisi
automaattisesti ala-asentoon
)
kun lasi on ala-asennossa, paina kytkintä
uudelleen noin sekunnin ajan.
Näiden toimenpiteiden aikana
puristussuoja ei toimi.
Jos lasia ei voi sulkea (esimerkiksi
pakkasella), heti lasin laskeuduttua:
)
paina kytkintä ja pidä sitä
paikallaan, kunnes lasi on
avautunut kokonaan
)
vedä sitä sen jälkeen ja pidä,
kunnes lasi on sulkeutunut
)
pidä kytkintä vielä noin sekunnin
ajan lasin sulkeutumisen jälkeen.
Näiden toimenpiteiden aikana
puristussuoja ei toimi.
Poista aina virta-avain lukosta, kun
poistut autosta vaikka vain lyhyeksi
hetkeksi.
Jos käsi tai jokin esine jää puristuksiin
lasinnostimien käytön aikana, lasia on
liikutettava vastakkaiseen suuntaan.
Tämä tehdään käyttämällä vastaavaa
kytkintä.
Kun kuljettaja käyttää matkustajan
lasinnostimen kytkintä, hänen on
varmistettava, ettei kukaan estä lasin
sulkeutumista.
Kuljettajan on varmistettava, että
matkustajat käyttävät lasinnostimia
oikein.
Pidä huoli lasten tur vallisuudesta
käyttäessäsi lasinnostimia.
Page 119 of 431
11 7Ovet ja luukut
Polttoainesäiliö
Polttoainesäiliön tilavuus: noin 60 litraa
Polttoaineen vähimmäistaso
Kun polttoaineen taso saavuttaa
minimin, tämä merkkivalo
mittaristossa syttyy, kuuluu
merkkiääni ja varoitusviesti ilmestyy.
Kun merkkivalo syttyy ensimmäisen kerran,
polttonestettä on jäljellä noin 6 litraa
.
Niin kauan kuin riittävää
polttonestetäydennystä ei ole tehty tämä
merkkivalo syttyy aina uudelleen joka kerta,
kun virta kytketään, samalla kuuluu merkkiääni
ja varoitusviesti ilmestyy. Ajon aikana tämä
merkkiääni ja varoitusviesti toistuvat yhä
tiheämmin, sitä mukaa kuin polttonesteen taso
laskee 0
:aan.
Lisää ehdottomasti polttonestettä, ettei se
pääse kokonaan loppumaan.
Mikäli polttoneste pääsee loppumaan (diesel),
katso myös lukua "Tarkistukset".
Polttoainesäiliön täyttö
)
Paina kytkintä A,
kunnes kuulet
polttonesteluukun aukeavan
automaattisesti.
Virran katkaisun jälkeen tämä kytkin
toimii vielä muutaman minuutin ajan.
Tar vittaessa kytke virta uudelleen
painikkeen aktivoimiseksi.
)
Valitse auton moottorityypille oikea
polttoainepumppu.
Älä koskaan lisää polttonestettä
polttonestesäiliöön silloin, kun
moottori on Stop & Start -järjestelmän
STOP-tilassa; katkaise sytytysvirta
ehdottomasti virta-avaimella. Polttoainetta on aina täytettävä vähintään
5 litraa, jotta polttonestemittari voi rekisteröidä
sen.
Polttonestesäiliön tulpan avaaminen voi
laukaista ilmanimusta johtuvan äänen.
Tämä alipaine on normaalia, ja se johtuu
polttonestekierron tiiviydestä.
Page 120 of 431
Jos tankkaat autosi täyteen, älä jatka enää
bensiinipumpun kolmannen katkon jälkeen;
se saattaa aiheuttaa toimintahäiriöitä
autoosi.
Autosi on varustettu katalysaattorilla, joka
vähentää haitallisia pakokaasupäästöjä.
Bensiinimoottoreille lyijytön polttoaine on
pakollista.
Tavallisen bensiinin täyttöpistooli ei mahdu
tämän auton pienempään täyttöputkeen.
Polttonestesyötön katkaisu
Jos tankkaat moottorille sopimatonta
polttonestettä, on polttonestesäiliö
ehdottomasti tyhjennettävä ja
täytettävä sopivalla polttonesteellä
ennen moottorin käynnistystä.
)
Työnnä täyttöpistooli aukkoon niin, että
työnnät metalliläppää B
.
)
Vie täyttöpistooli pohjaan saakka ennen
kuin alat täyttää säiliötä (roiskeiden
estämiseksi).
)
Pidä täyttöpistooli tässä asennossa koko
täytön ajan.
)
Sulje täyttötulpan peitekansi työntämällä se
kiinni. Autossasi on turvalaite, joka voimakkaassa
töytäisyssä katkaisee polttoaineen syötön
moottorille.
