289Käytännön tietoja

012
Te k n i s e t t i e d o t

MALLIT:



MOOTTORIT JA VAIHTEISTOT



Malliversiotyypit:
NX
...


5FS0



5FV8/P



5FMA



5FU8



BENSIINIMOOTTORIT


VTi 120



THP 155



THP 160



THP 200


Sylinteritilavuus (cm
3
)
1 598
1 598
1 598
1 598
Sylinterin läpimitta x iskun pituus (mm)
77 x 85,8
77 x 85,8
77 x 85,8
77 x 85,8
Suurin teho: ET Y-normi (kW) *
88
115
120
147
Käyntinopeus suur. teholla (r/min)
6 000
6 000
6 000
5 500
Suurin vääntö: ET Y-normi (Nm)
160
240
240
275
Käyntinopeus suur. väännöllä (r/min)
4 250
1 400
1 400
1 700
Polttoneste
Ly i j y tö n
Ly i j y tö n
Ly i j y tö n
Ly i j y tö n
Katalysaattori
Ky llä
Ky llä
Ky llä
Ky llä

VA I HTE I STOT

Käsivalintainen
(5 vaihdetta)
BMP-vaihteisto
(6 vaihdetta)
Automaattinen
(6 vaihdetta)
Käsivalintainen
(6 vaihdetta)

ÖLJYTILAVUUDET (litroina)




Moottori (öljynsuodatinpanoksen vaihdolla)
4,2
4,2
4,2
4,2

*
Suurin teho vastaa moottorin testipenkissä saatua virallista mittaustulosta (Direktiivi 1999/99/EY).

293Te k n i s e t t i e d o t


MASSAT JA PERÄVAUNUKUORMAT (kg)



Bensiinimoottorit


VTi 120



THP 155



THP 160



THP 200



Vaihteistot


Käsivalintainen



BMP-vaihteisto



Automaattinen



Käsivalintainen



Malliversiotyypit:
NX...


5FS0



5FV8/P



5FMA



5FU8




- Omamassa
1 205
1 284
1 363
1 316


- Massa ajokunnossa
1 280
1 359
1 438
1 391


- Suurin teknisesti sallittu massa kuormattuna
(MTAC)
1 755
1 795
1 835
1 820


-
Suurin sallittu ajoneuvoyhdistelmän kokonaismassa (MTR A) kaltevuus 12 %
2 955
3 195
2 635
2 820


-
Jarrullinen perävaunu (suur. sallitun kokonaismassan rajoissa)

kaltevuus 12 %
1 200
1 400
800
1 000



- Jarrullinen perävaunu * (kuorman uudelleenryhmittämisen
kanssa suur. sallitun kok.massan rajoissa)

1 450
1 560
1 000
1 250


- Jarruton perävaunu
640
680
715
695


- Suurin paino vetopuomilla
75
75
75
75
Ilmoitettu suurin sallittu kokonaismassa ja perävaunukuormat koskevat ajoa korkeintaan 1 000 metrin korkeudessa. Ilmoitettua perävaunukuormaa on
vähennettävä 10 % jokaista 1 000 metrin korkeuden lisäystä kohti.
Perävaunua vedettäessä ajonopeus ei saa ylittää 100 km/h (noudata oman maasi lainsäädäntöä).
Kuumalla ilmalla auton suorituskyky saattaa heikentyä moottorin suojaamiseksi. Kun lämpötila on yli 37 °C, vähennä perävaunukuormaa.
* Jarrullisen perävaunun perävaunukuormaa voidaan lisätä, jos sallitun kokonaismassan puitteissa vähennetään vetoauton painoa; huomaa, että
painavan perävaunun vetäminen kevyellä vetoautolla voi heikentää hallittavuutta.

MALLIT:



MOOTTORIT JA VAIHTEISTOT



Malliversiotyypit:
NX...


9HP0



9HR8


9HR8/S



9HR8/PS



RHH8



RHHA



DIESELMOOTTORIT


HDi 90 FAP



HDi 110 FAP



HDi 160 FAP


Sylinteritilavuus (cm
3)
1 560
1 560
1 997
Syl. läpimitta x iskunpituus (mm)
75 x 88,3
75 x 88,3
85 x 88
Maksimiteho: ET Y-normi (kW) *
68
82
120
Käyntinopeus maksimiteholla (r/min)
4 000
3 600
4 000
Maksimivääntö: ET Y-normi (Nm)
230
270
340
Käyntinopeus maksimiväännöllä (r/min)
1 750
1 750
2 000
Polttoaine
Dieselpolttoneste
Dieselpolttoneste
Dieselpolttoneste
Katalysaattori
Ky llä
Ky llä
Ky llä
Hiukkassuodatin (FAP)
Ky llä
Ky llä
Ky llä

VA I HTE I STOT

Käsivalintainen
( 5 vaihdetta)
Käsivalintainen
(6 vaihdetta)
BMP-vaihteisto
(6 vaihdetta)
Käsivalintainen
(6 vaihdetta)
Automaattinen
(6 vaihdetta)


ÖLJYTILAVUUDET (litroina)



Moottori (öljynsuodatin panoksen vaihdolla)
3,75
3,75
3,75
-

*
Suurin teho vastaa moottorin testipenkissä saatua virallista mittaustulosta (Direktiivi 1999/99/EY).

.../S:
e-HDi-malli, jossa on varusteena Stop & Start -järjestelmä

295Te k n i s e t t i e d o t


MASSAT JA PERÄVAUNUKUORMAT (kg)



Dieselmoottorit


HDi 90 FAP



HDi 110 FAP



e- HDi 110 FAP



HDi 160 FAP



Vaihteistot




Käsivalintainen



Käsivalintainen



Käsivalintainen




BMP-
vaihteisto




Käsivalintainen



Automaattinen



Malliversiotyypit:
NX...


9HP0



9HR8



9HR8/S



9HR8/PS



RHH8



RHHA




- Omamassa
1 205
1 290
1 295
1 300
1 320
1 430


- Massa ajokunnossa
1 280
1 365
1 370
1 375
1 395
1 505


- Suurin teknisesti sallittu massa kuormattuna
(MTAC)
1 765
1 805
1 810
1 815
1 880
1 940


- Suurin sallittu kokonaismassa (MTR A)
kaltevuus 12 %
2 865
3 105
3 110
3 115
3 180
3 140



- Jarrullinen perävaunu (suur. sallitun kok.massan rajoissa) kaltevuus 12 %
1 100
1 300
1 300
1 300
1 300
1 200


- Jarruilla varustettu perävaunu * (kuorman
uudelleenryhmittämisen kanssa suur.
sallitun kok.painon rajoissa)
1 350
1 550
1 550
1 550
1 550
1 450


- Jarruton perävaunu
640
680
680
680
695
750


- Suurin paino vetopuomilla
75
75
75
75
75
75
Ilmoitettu suurin sallittu kokonaismassa ja perävaunukuormat koskevat ajoa korkeintaan 1 000 metrin korkeudessa. Ilmoitettua perävaunukuormaa on
vähennettävä 10 % jokaista 1 000 metrin korkeuden lisäystä kohti.
Perävaunua vedettäessä ajonopeus ei saa ylittää 100 km/h (noudata oman maasi lainsäädäntöä).
Kuumalla ilmalla auton suorituskyky saattaa heikentyä moottorin suojaamiseksi. Kun lämpötila on yli 37 °C, vähennä perävaunukuormaa.
* Jarrullisen perävaunun perävaunukuormaa voidaan lisätä, jos sallitun kokonaismassan puitteissa vähennetään vetoauton painoa; huomaa, että
painavan perävaunun vetäminen kevyellä vetoautolla voi heikentää hallittavuutta.

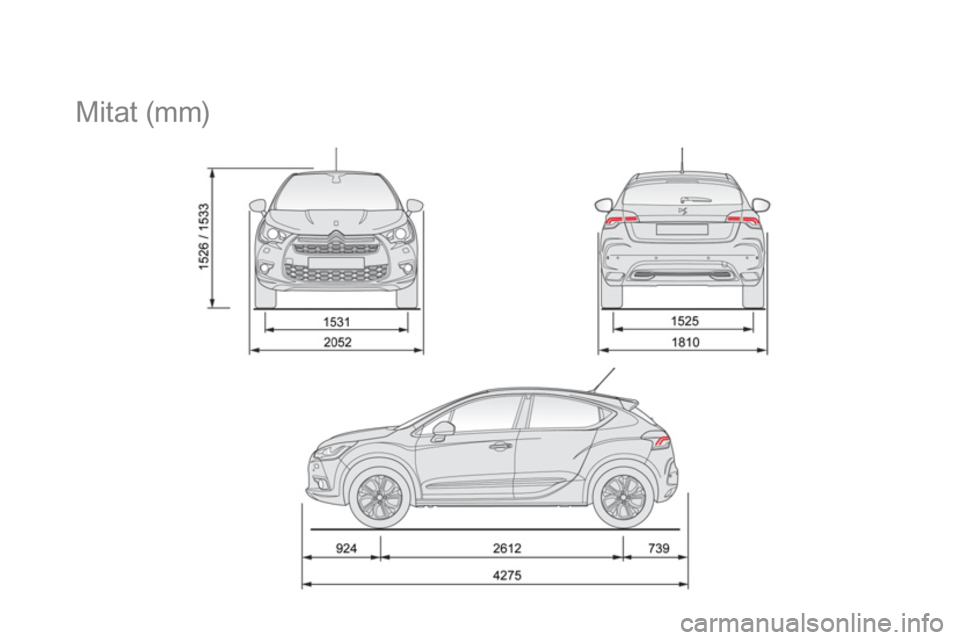

Mitat (mm)

297Te k n i s e t t i e d o t

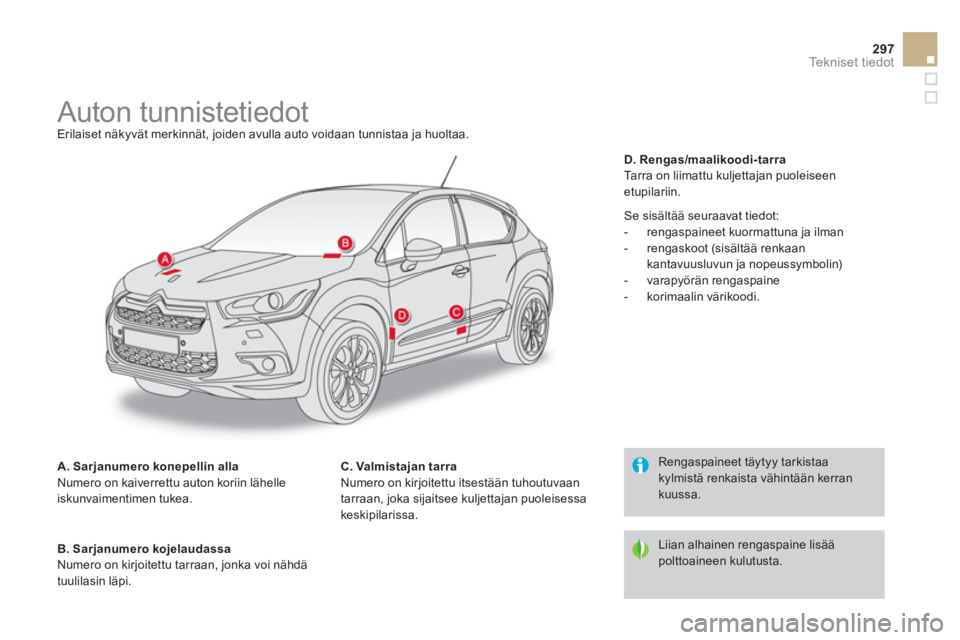

Auton tunnistetiedot
Erilaiset näkyvät merkinnät, joiden avulla auto voidaan tunnistaa ja huoltaa.

A. Sarjanumero konepellin alla

Numero on kaiverrettu auton koriin lähelle
iskunvaimentimen tukea.

B. Sarjanumero kojelaudassa

Numero on kirjoitettu tarraan, jonka voi nähdä
tuulilasin läpi.
D. Rengas/maalikoodi-tarra

Tarra on liimattu kuljettajan puoleiseen
etupilariin.
Liian alhainen rengaspaine lisää
polttoaineen kulutusta. Rengaspaineet täytyy tarkistaa
kylmistä renkaista vähintään kerran
kuussa.
C. Valmistajan tarra

Numero on kirjoitettu itsestään tuhoutuvaan
tarraan, joka sijaitsee kuljettajan puoleisessa
keskipilarissa. Se sisältää seuraavat tiedot:


- rengaspaineet kuormattuna ja ilman

- rengaskoot (sisältää renkaan
kantavuusluvun ja nopeussymbolin)

- varapyörän rengaspaine

- korimaalin värikoodi.
