DS4_nl_Chap06_securite enfants_ed03-2015

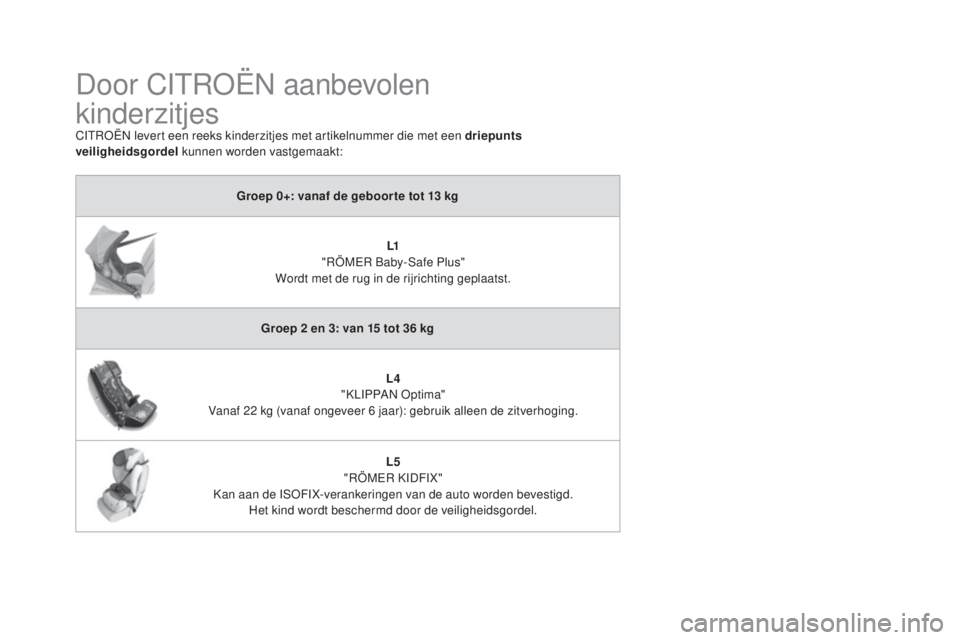

Door CITROËN aanbevolen
kinderzitjes
CITROËN levert een reeks kinderzitjes met artikelnummer die met een driepunts
veiligheidsgordel kunnen worden vastgemaakt:
Groep 0+: vanaf de geboor te tot 13
kg
L1
"

RÖMER Baby-Safe Plus"
Wordt met de rug in de rijrichting geplaatst.
Groep 2
en 3: van 15 tot 36 kg
L4

"

KLIPPAN Optima"
Vanaf 22
kg (vanaf ongeveer 6 jaar): gebruik alleen de zitverhoging.L5

"

RÖMER KIDFIX"
Kan aan de ISOFIX-verankeringen van de auto worden bevestigd. Het kind wordt beschermd door de veiligheidsgordel.

155
DS4_nl_Chap06_securite enfants_ed03-2015

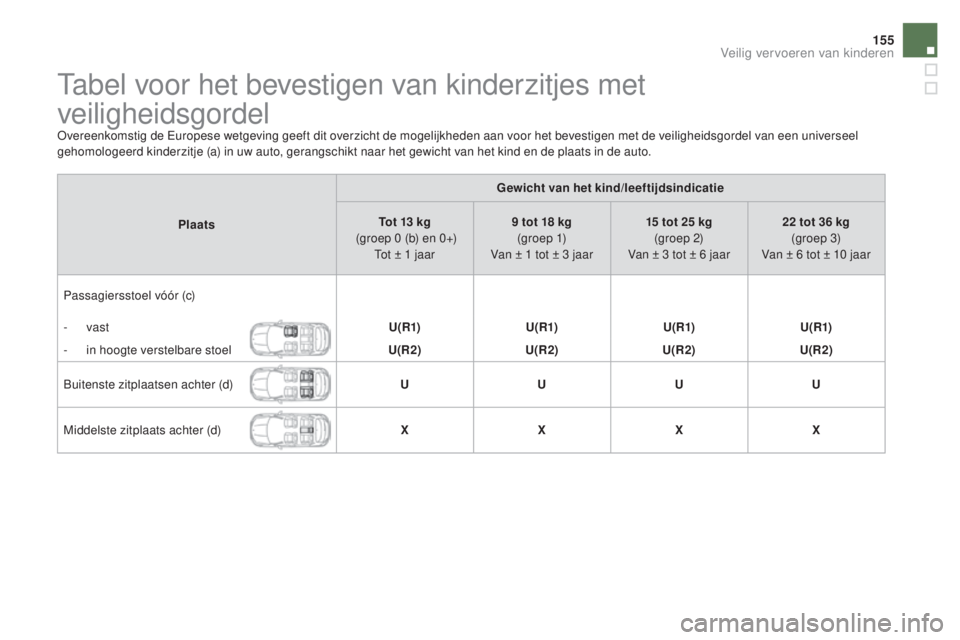

Tabel voor het bevestigen van kinderzitjes met
veiligheidsgordel
Overeenkomstig de Europese wetgeving geeft dit overzicht de mogelijkheden aan voor het bevestigen met de veiligheidsgordel van een universeel
gehomologeerd kinderzitje (a) in uw auto, gerangschikt naar het gewicht van het kind en de plaats in de auto.Plaats Gewicht van het kind/leeftijdsindicatie
Tot 13
kg
(groep 0
(b) en 0+)
Tot ± 1
jaar9
tot 18 kg
(g r o e p 1)
Van ± 1
tot ± 3 jaar15
tot 25 kg
(groep 2)
Van ± 3
tot ± 6 jaar22
tot 36 kg
(groep 3)
Van ± 6
tot ± 10 jaar
Passagiersstoel vóór (c)
-
vast U(R1)U(R1)U(R1)U(R1)
-

i
n hoogte verstelbare stoel U(R2)U(R2)U(R2)U(R2)
Buitenste zitplaatsen achter (d) UUUU
Middelste zitplaats achter (d) XXXX
Veilig vervoeren van kinderen

DS4_nl_Chap06_securite enfants_ed03-2015

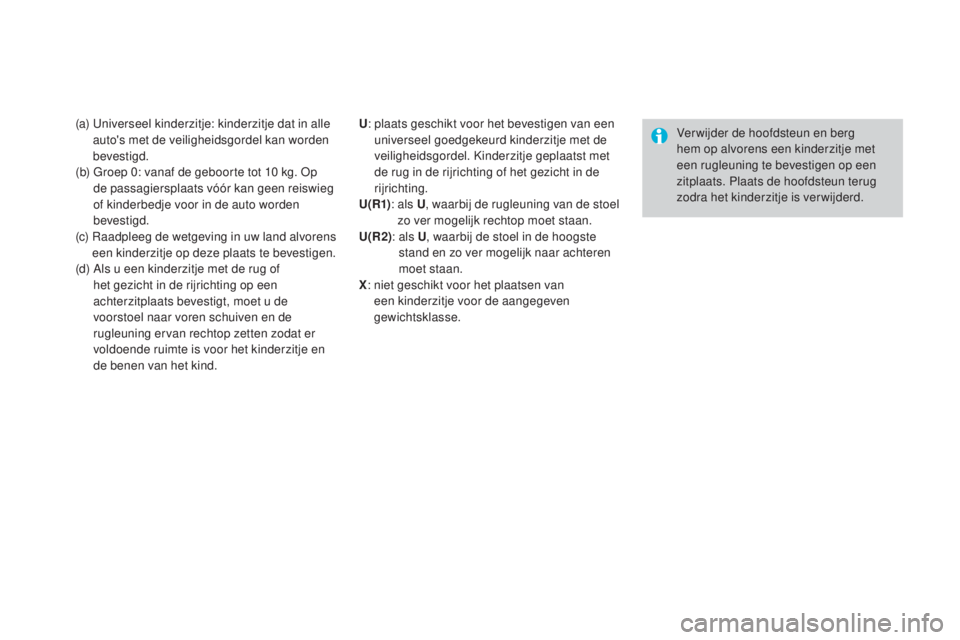

(a) Universeel kinderzitje: kinderzitje dat in alle auto's met de veiligheidsgordel kan worden
bevestigd.
(b)

G
roep 0: vanaf de geboorte tot 10 kg. Op
de passagiersplaats vóór kan geen reiswieg
of kinderbedje voor in de auto worden
bevestigd.
(c)
R

aadpleeg de wetgeving in uw land alvorens
een kinderzitje op deze plaats te bevestigen.
(d)

A
ls u een kinderzitje met de rug of
het gezicht in de rijrichting op een
achterzitplaats bevestigt, moet u de
voorstoel naar voren schuiven en de
rugleuning ervan rechtop zetten zodat er
voldoende ruimte is voor het kinderzitje en
de benen van het kind. Ver wijder de hoofdsteun en berg
hem op alvorens een kinderzitje met
een rugleuning te bevestigen op een
zitplaats. Plaats de hoofdsteun terug
zodra het kinderzitje is verwijderd.
U
: p laats geschikt voor het bevestigen van een
universeel goedgekeurd kinderzitje met de
veiligheidsgordel. Kinderzitje geplaatst met
de rug in de rijrichting of het gezicht in de
rijrichting.
U(R1) :


als U, waarbij de rugleuning van de stoel
zo ver mogelijk rechtop moet staan.
U(R2) :


als U, waarbij de stoel in de hoogste
stand en zo ver mogelijk naar achteren
moet staan.
X :

n
iet geschikt voor het plaatsen van
een kinderzitje voor de aangegeven
gewichtsklasse.

157
DS4_nl_Chap06_securite enfants_ed03-2015

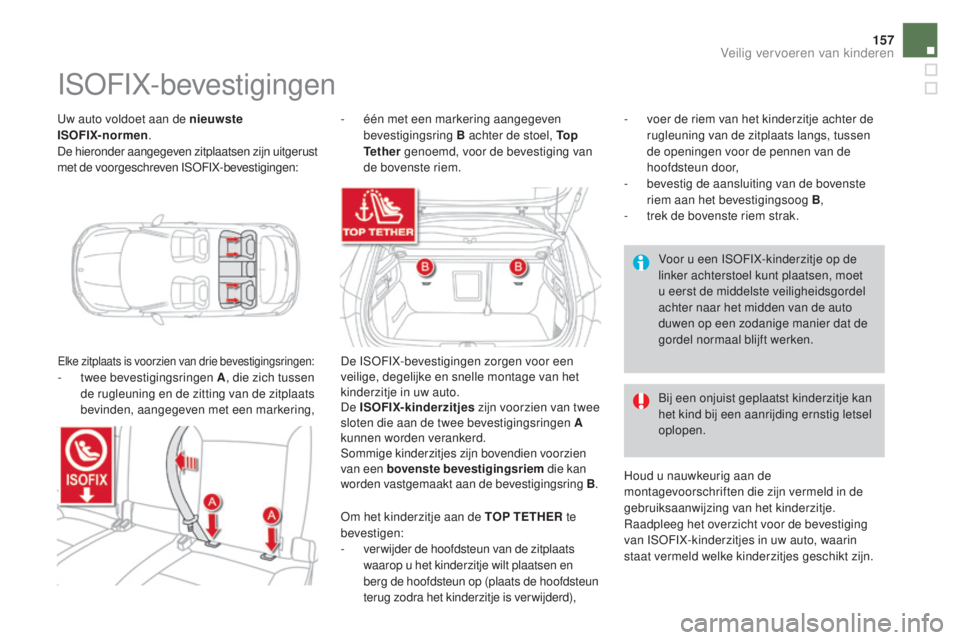

Uw auto voldoet aan de nieuwste
ISOFIX-normen.
De hieronder aangegeven zitplaatsen zijn uitgerust
met de voorgeschreven ISOFIX-bevestigingen:
ISOFIX-bevestigingen
Elke zitplaats is voorzien van drie bevestigingsringen:- twee bevestigingsringen A , die zich tussen
de rugleuning en de zitting van de zitplaats
bevinden, aangegeven met een markering, -
é

én met een markering aangegeven
bevestigingsring B achter de stoel, To p
Te t h e r genoemd, voor de bevestiging van
de bovenste riem.
De ISOFIX-bevestigingen zorgen voor een
veilige, degelijke en snelle montage van het
kinderzitje in uw auto.
De ISOFIX-kinderzitjes zijn voorzien van twee
sloten die aan de twee bevestigingsringen A
kunnen worden verankerd.
Sommige kinderzitjes zijn bovendien voorzien
van een bovenste bevestigingsriem die kan
worden vastgemaakt aan de bevestigingsring B .Bij een onjuist geplaatst kinderzitje kan
het kind bij een aanrijding ernstig letsel
oplopen.
Houd u nauwkeurig aan de
montagevoorschriften die zijn vermeld in de
gebruiksaanwijzing van het kinderzitje.
Raadpleeg het overzicht voor de bevestiging
van ISOFIX-kinderzitjes in uw auto, waarin
staat vermeld welke kinderzitjes geschikt zijn. Voor u een ISOFIX-kinderzitje op de
linker achterstoel kunt plaatsen, moet
u eerst de middelste veiligheidsgordel
achter naar het midden van de auto
duwen op een zodanige manier dat de
gordel normaal blijft werken.
-
v
oer de riem van het kinderzitje achter de
rugleuning van de zitplaats langs, tussen
de openingen voor de pennen van de
hoofdsteun door,
-
b
evestig de aansluiting van de bovenste
riem aan het bevestigingsoog B ,
-
t
rek de bovenste riem strak.
Om het kinderzitje aan de TOP TETHER te
bevestigen:
-
v
er wijder de hoofdsteun van de zitplaats
waarop u het kinderzitje wilt plaatsen en
berg de hoofdsteun op (plaats de hoofdsteun
terug zodra het kinderzitje is verwijderd),
Veilig vervoeren van kinderen

DS4_nl_Chap06_securite enfants_ed03-2015

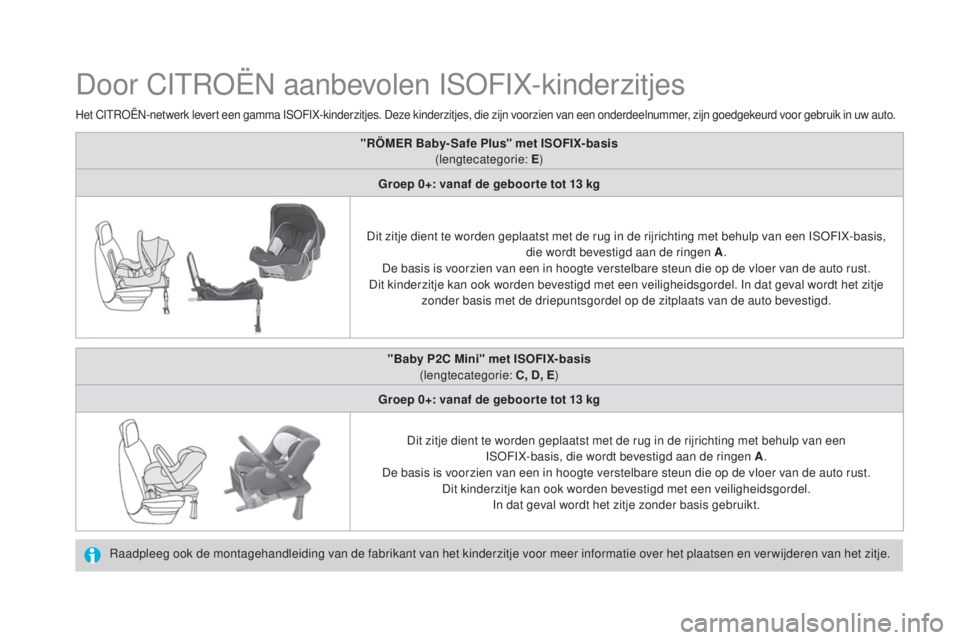

Door CITROËN aanbevolen ISOFIX-kinderzitjes
Raadpleeg ook de montagehandleiding van de fabrikant van het kinderzitje voor meer informatie over het plaatsen en ver wijderen van het zitje.
Het CITROËN-netwerk levert een gamma ISOFIX-kinderzitjes. Deze kinderzitjes, die zijn voorzien van een onderdeelnummer, zijn goedgekeurd voor gebruik in uw auto.
"RÖMER Baby- Safe Plus" met ISOFIX-basis (lengtecategorie: E )
Groep 0+: vanaf de geboor te tot 13
kg
Dit zitje dient te worden geplaatst met de rug in de rijrichting met behulp van een ISOFIX-basis, die wordt bevestigd aan de ringen A .
De basis is voorzien van een in hoogte verstelbare steun die op de vloer van de auto rust.
Dit kinderzitje kan ook worden bevestigd met een veiligheidsgordel. In dat geval wordt het zitje zonder basis met de driepuntsgordel op de zitplaats van de auto bevestigd.
"Baby P2C Mini" met ISOFIX-basis (lengtecategorie: C, D, E )
Groep 0+: vanaf de geboor te tot 13
kg
Dit zitje dient te worden geplaatst met de rug in de rijrichting met behulp van een ISOFIX-basis, die wordt bevestigd aan de ringen A .
De basis is voorzien van een in hoogte verstelbare steun die op de vloer van de auto rust. Dit kinderzitje kan ook worden bevestigd met een veiligheidsgordel. In dat geval wordt het zitje zonder basis gebruikt.

159
DS4_nl_Chap06_securite enfants_ed03-2015
"RÖMER Duo Plus ISOFIX" (gewichtsgroep B1 )
Groep 1: van 9
tot 18 kg
Dit wordt uitsluitend met het gezicht in de rijrichting geplaatst.
Wordt bevestigd aan de ogen A en, met behulp van de bovenste riem, aan het oog B, genaamd TOP TETHER.
Drie standen: rechtop, ruststand en ligstand.
Dit kinderzitje kan ook worden bevestigd op zitplaatsen die niet zijn voorzien van
ISOFIX-bevestigingen. Het is in dat geval verplicht het kinderzitje met de normale driepunts veiligheidsgordel op de zitplaats van de auto te bevestigen.
"Baby P2C Midi" met ISOFIX -basis
(gewichtsgroepen: D, C, A, B, B1 )
Groep 1
: van 9 tot 18 kg
Dit kinderzitje wordt met de rug in de rijrichting geplaatst met behulp van een ISOFIX-basis die aan de ogen A wordt bevestigd.
De basis is voorzien van een in hoogte verstelbare steun die op de vloer van de auto rust. Dit kinderzitje kan ook met het gezicht in de rijrichting worden geplaatst.Dit kinderzitje kan niet met een veiligheidsgordel worden vastgezet.
Wij adviseren u het zitje met de rug in de rijrichting te plaatsen voor kinderen tot en met 3
jaar oud.
Veilig vervoeren van kinderen

DS4_nl_Chap06_securite enfants_ed03-2015
Overzicht van zitplaatsen geschikt voor ISOFIX-kinderzitjesOvereenkomstig de Europese wetgeving geeft het overzicht de mogelijkheden aan voor het bevestigen van een ISOFIX-kinderzitje op een plaats in de
auto voorzien van ISOFIX-bevestigingen.
Bij universele en semi-universele ISOFIX-kinderzitjes wordt de ISOFIX-maat op het kinderzitje naast het ISOFIX-logo aangegeven met een
letter (A t /m G ).
I UF:

z
itplaats geschikt voor de bevestiging van een universeel gehomologeerd ISOFIX- kinderzitje met het
gezicht in de rijrichting en een bovenste riem.
IL- SU: zitplaats geschikt voor de bevestiging van een semi-universeel gehomologeerd ISOFIX-kinderzitje:
-

r
ug in de rijrichting voorzien van een bovenste riem of een steun,
-

g
ezicht in de rijrichting voorzien van een steun,
-

r
eiswieg voorzien van een bovenste riem of een steun.
Raadpleeg de paragraaf "Isofix-bevestigingen" voor meer informatie over de bevestiging van de bovenste
riem.
* Op de passagiersplaats vóór kan geen reiswieg of kinderbedje voor in de auto worden bevestigd.
** De ISOFIX-reiswieg, die wordt bevestigd aan de onderste ISOFIX-bevestigingen van een zitplaats, neemt de gehele achterbank in beslag. Gewicht van het kind
/ leeftijdsindicatie
Tot 10
kg
(groep 0) Tot ca.
6


maandenTot 10
kg
(groep 0) Tot 13
kg
(groep 0+)
Tot ca. 1
jaarVan 9
tot 18 kg (groep 1)
Van 1
tot ca. 3 jaar
Type ISOFIX-kinderzitje Reiswieg*"rug in de rijrichting"
"rug in de rijrichting""gezicht in de rijrichting"
ISOFIX-maat F G C D E C D A B B1
ISOFIX-kinderzitjes universeel en
semi-universeel geschikt voor bevestiging
op de buitenste zitplaatsen achter IL- SU
** IL- SU IL- SU IUF
IL- SU
Ver wijder de hoofdsteun en berg
hem op alvorens een kinderzitje
met een rugleuning te bevestigen
op een passagiersstoel. Plaats de
hoofdsteun terug zodra het kinderzitje
is verwijderd.

161
DS4_nl_Chap06_securite enfants_ed03-2015
Adviezen
De onjuiste bevestiging van een kinderzitje
brengt de veiligheid van het kind in gevaar
bij een aanrijding.
Controleer of er geen veiligheidsgordel of
gesp van de veiligheidsgordel onder het
kinderzitje zit; dat zou de stabiliteit van het
zitje in gevaar kunnen brengen.
Zorg ervoor dat de veiligheidsgordels of
het tuigje van het kinderzitje, zelfs bij korte
ritten, worden vastgemaakt waarbij de
speling ten opzichte van het lichaam van het
kind zoveel mogelijk moet worden beperkt.
Zorg er bij het bevestigen van het kinderzitje
met de veiligheidsgordel voor dat de
veiligheidsgordel correct tegen het kinderzitje
is gespannen en dat de gordel het kinderzitje
stevig op zijn plaats houdt. Schuif de
passagiersstoel, wanneer deze versteld kan
worden, indien nodig naar voren.Zorg er voor een optimale bevestiging
van het kinderzitje "met het gezicht in de
rijrichting" voor dat de rugleuning van het
zitje zo dicht mogelijk tegen de rugleuning
van de stoel van de auto aan zit of er zelfs
tegenaan drukt.
Verwijder de hoofdsteun alvorens een
kinderzitje met een rugleuning te plaatsen
op een passagiersstoel.
Berg de hoofdsteun zorgvuldig op om te
voorkomen dat de hoofdsteun door de auto
vliegt bij krachtig afremmen. Plaats de
hoofdsteun terug zodra het kinderzitje is
verwijderd.
Laat uit veiligheidsoverwegingen:
-

g
een kinderen zonder toezicht achter in
een auto,
-

n
ooit een kind of een dier in een auto
achter wanneer alle ruiten gesloten zijn
en de auto in de zon staat,
-

d
e sleutels nooit binnen bereik van de
kinderen achter in de auto.
Gebruik de kindersloten om te voorkomen
dat de portieren en de portierruiten achter
per ongeluk geopend worden.
Zorg er voor dat de portierruiten achter niet
verder dan voor 1/3
deel geopend worden.
Plaats zonneschermen om uw jonge
kinderen tegen de zon te beschermen.
Laat bij de achterzitplaatsen altijd
voldoende ruimte tussen de voorstoel en:
-

h
et kinderzitje "met de rug in de
rijrichting",
-

d
e voeten van het kind in het kinderzitje
"met het gezicht in de rijrichting".
Schuif daartoe de voorstoel naar voren
en zet de rugleuning ervan, indien nodig,
rechter op.
Kinderen voorin
De regelgeving met betrekking tot het
vervoer van kinderen op de passagiersstoel
vóór is per land verschillend. Raadpleeg de
in uw land geldende regelgeving.
Schakel de airbag vóór aan passagierszijde
uit zodra een kinderzitje met de rug in de
rijrichting op de voorpassagiersstoel wordt
geplaatst.
Het kind kan anders bij het afgaan van de
airbag levensgevaarlijk gewond raken.
Plaatsen van een
stoelverhoger
Het bovenste gedeelte van de
veiligheidsgordel moet over de schouder
van het kind liggen zonder de hals te raken.
Controleer of de heupgordel goed over de
bovenbenen van het kind ligt.
CITROËN beveelt aan een stoelverhoger
met rugleuning te gebruiken voorzien
van een gordelgeleider ter hoogte van de
schouder.
Veilig vervoeren van kinderen

DS4_nl_Chap06_securite enfants_ed03-2015
Mechanisch kinderslotBeide achterportieren zijn voorzien van een kinderslot om het openen van binnenuit te verhinderen.
De rode knop bevindt zich op de zijkant van beide achterportieren. De knop wordt aangegeven
door een in de carrosserie gegraveerd pictogram.
Vergrendelen
F Draai de rode knop met de contactsleutel
of de geïntegreerde sleutel (afhankelijk van
de uitvoering) tot de aanslag:
-

n
aar links bij het linker achterportier,
-

n
aar rechts bij het rechter achterportier.
Ontgrendelen
F Draai de rode knop met de contactsleutel
of de geïntegreerde sleutel (afhankelijk van
de uitvoering) tot de aanslag:
-

n
aar rechts bij het linker achterportier,
-

n
aar links het rechter achterportier. Ver war de rode knop van het kinderslot
niet met de zwarte knop van de
noodvergrendeling.

163
DS4_nl_Chap06_securite enfants_ed03-2015
Veilig vervoeren van kinderen
