CITROEN DS4 2016 Instructieboekjes (in Dutch)

19
DS4_nl_Chap01_controle-de-marche_ed03-2015
1. Toerenteller (x 1.000 t /min of rpm).
2. S chakelindicator of stand van de
selectiehendel en ingeschakelde
versnelling bij een automatische
transmissie.
3.
S

nelheidsmeter (km/h of mph).
4.
C

entraal display.
5.
B

randstofmeter en waarschuwingslampje
minimumbrandstofniveau
Meters en displays
6. Dagteller (km of mijl).
7. O nderhoudsindicator (bij naderen of
overschrijden van voorgeschreven
onderhoud),
k

ilometerteller (km of mijl).
Toetsen
Instrumentenpaneel met kleurinstelling - Type 2
A. "COLOR Meters" (kleur van meters): achtergrondkleur van meters naar eigen
wens instellen.
B.
"

COLOR Displays" (kleur van displays):
achtergrondkleur van displays naar eigen
wens instellen.
C.
L

ichtsterkteregeling (beschikbaar in
nachtstand).
D.
H

andmatige check (controle van functies
en weergave van de waarschuwingen).
R

esetten van onderhoudsindicator of
dagteller.
Controle tijdens het rijden

DS4_nl_Chap01_controle-de-marche_ed03-2015

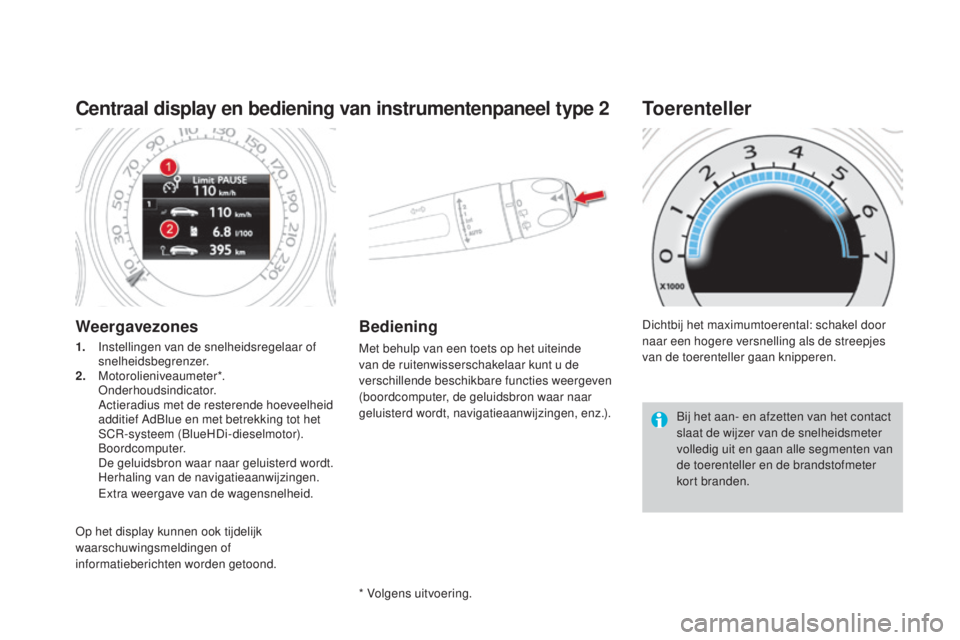

Centraal display en bediening van instrumentenpaneel type 2
Weergavezones
1. Instellingen van de snelheidsregelaar of snelheidsbegrenzer.
2.
M

otorolieniveaumeter*.


Onderhoudsindicator.
A

ctieradius met de resterende hoeveelheid
additief AdBlue en met betrekking tot het
SCR-systeem (BlueHDi-dieselmotor).


Boordcomputer.
D

e geluidsbron waar naar geluisterd wordt.
H

erhaling van de navigatieaanwijzingen.
E

xtra weergave van de wagensnelheid.
Bediening
Met behulp van een toets op het uiteinde
van de ruitenwisserschakelaar kunt u de
verschillende beschikbare functies weergeven
(boordcomputer, de geluidsbron waar naar
geluisterd wordt, navigatieaanwijzingen, enz.). Dichtbij het maximumtoerental: schakel door
naar een hogere versnelling als de streepjes
van de toerenteller gaan knipperen.
Toerenteller
Bij het aan- en afzetten van het contact
slaat de wijzer van de snelheidsmeter
volledig uit en gaan alle segmenten van
de toerenteller en de brandstofmeter
kort branden.
* Volgens uitvoering.
Op het display kunnen ook tijdelijk
waarschuwingsmeldingen of
informatieberichten worden getoond.

21
DS4_nl_Chap01_controle-de-marche_ed03-2015
De controlelampjes waarschuwen de
bestuurder in het geval van een storing
(waarschuwingslampje) of geven hem
informatie over de werking van een systeem
(ingeschakeld of uitgeschakeld).
Controlelampjes
Bij het aanzetten van het contact
Als het contact wordt aangezet, gaan sommige
waarschuwingslampjes enkele seconden
branden.
Zodra de motor wordt gestart, moeten deze
lampjes weer uitgaan.
Als het lampje blijft branden, controleer dan
voordat u gaat rijden welke functie het betreft.
Bijbehorende waarschuwingen
Sommige lampjes gaan branden (permanent
of knipperend) in combinatie met een
geluidssignaal en een melding op het
multifunctionele display of het centrale display
van het instrumentenpaneel type 2.
Controle tijdens het rijden

DS4_nl_Chap01_controle-de-marche_ed03-2015
Waarschuwingslampjes
Als een van de volgende lampjes bij een
draaiende motor of onder het rijden gaat
branden, wijst dit op een storing in het
desbetreffende systeem en moet de bestuurder
actie ondernemen.
Het lampje brandt op het instrumentenpaneel
of op het centrale display van het
instrumentenpaneel type 2.Indien uw auto voorzien is van een display, gaat een waarschuwingslampje altijd branden
in combinatie met een aanvullende melding om u te helpen bij het opsporen van de storing.
Raadpleeg indien nodig het CITROËN-netwerk of een gekwalificeerde werkplaats.
Controlelampje brandtOorzaak Acties / Opmerkingen
STOP permanent, alleen
of in combinatie
met een ander
waarschuwingslampje,
een geluidssignaal en
een melding op het
display. Dit waarschuwingslampje brandt
bij een ernstige storing in het
remsysteem, de stuurbekrachtiging,
het motoroliecircuit of het koelcircuit.
Zet de auto zo snel mogelijk op een veilige plaats stil,
want de motor kan onder het rijden afslaan.
Zet het contact af en neem contact op met het
CITROËN-netwerk of een gekwalificeerde werkplaats
Te h o g e
koelvloeistoftemperatuurpermanent.
De temperatuur van de koelvloeistof
is te hoog. Zet de auto zo snel mogelijk stil op een veilige plaats.
Wacht met het eventueel bijvullen van de koelvloeistof
tot de motor is afgekoeld.
Als het probleem zich blijft voordoen, raadpleeg
dan het CITROËN-netwerk of een gekwalificeerde
werkplaats.
Motoroliedruk permanent. Er is een storing in de motorsmering. Zet de auto zo snel mogelijk stil op een veilige plaats.
Parkeer de auto, zet het contact af en raadpleeg het
CITROËN-netwerk of een gekwalificeerde werkplaats.

23
DS4_nl_Chap01_controle-de-marche_ed03-2015
ControlelampjebrandtOorzaak Acties / Opmerkingen
Laadstroom
accu permanent.
Er is een storing in het laadstroomcircuit
van de accu (vervuilde of losgeraakte
accuklemmen, aandrijfriem dynamo
ontspannen of gebroken...). Het lampje moet bij het starten van de motor uitgaan.
Raadpleeg het CITROËN-netwerk of een
gekwalificeerde werkplaats als dit niet het geval is.
Remsysteem permanent, in
combinatie met het
STOP-lampje. Het remvloeistofniveau is te laag.
Zet de auto zo snel mogelijk stil, in veilige
omstandigheden.
Vul het niveau bij met de door CITROËN
voorgeschreven remvloeistof.
Als het probleem zich blijft voordoen, laat het systeem
dan controleren door het CITROËN-netwerk of een
gekwalificeerde werkplaats.
+ permanent, in
combinatie met
het storingslampje
van de elektrische
parkeerrem, indien
deze is vrijgezet.Er is een storing in het remcircuit.
Zet de auto zo snel mogelijk stil, in veilige
omstandigheden.
Zet het contact af en raadpleeg het CITROËN-netwerk
of een gekwalificeerde werkplaats.
+ permanent, in
combinatie met het
STOP-LAMPJE en het
ABS-lampje.Er is een storing in de elektronische
remdrukregelaar (EBD).
Zet de auto zo snel mogelijk stil, in veilige
omstandigheden.
Laat het systeem controleren door het
CITROËN-netwerk of door een gekwalificeerde
werkplaats.
Controle tijdens het rijden

DS4_nl_Chap01_controle-de-marche_ed03-2015
ControlelampjebrandtOorzaak Acties / Opmerkingen
Elektrische
parkeerrem knippert.
Het aantrekken van de elektrische
parkeerrem is onderbroken.
Het aantrekken/vrijzetten werkt niet.
Zet de auto zo snel mogelijk stil op een veilige plaats.
Parkeer de auto op een vlakke, horizontale ondergrond, schakel
een versnelling in (auto met automatische transmissie: zet de
selectiehendel in de stand P ), zet het contact af en raadpleeg het
CITROËN-netwerk of een gekwalificeerde werkplaats.
Storing
elektrische
parkeerrem permanent.
Storing in de elektrische parkeerrem. Raadpleeg zo snel mogelijk het CITROËN-netwerk of
een gekwalificeerde werkplaats.
Raadpleeg voor meer informatie over de elektrische
parkeerrem de desbetreffende rubriek.
Een of meer
portier e n
geopend
permanent, in combinatie
met een melding die het
desbetreffende carrosseriedeel
aangeeft, bij een snelheid lager
dan 10
km/h.Een portier of de achterklep is niet
goed gesloten. Sluit het desbetreffende carrosseriedeel.
permanent, in combinatie
met een melding die
het desbetreffende
carrosseriedeel aangeeft en
een geluidssignaal, bij een
snelheid hoger dan 10
km/h.
* Volgens land van verkoop.
Gordel los*
permanent, daarna
knipperend,
vergezeld van een
geluidssignaal. De bestuurder of de passagier voorin
heeft zijn gordel niet vastgemaakt
Rol de gordel uit en steek de gesp in de gordelsluiting.
Dit lampje is een aanvulling op de informatie die door
de waarschuwingslampjes in de dakconsole wordt
gegeven.
Minstens één achterpassagier heeft
zijn gordel niet vastgemaakt.

25
DS4_nl_Chap01_controle-de-marche_ed03-2015
Servicetijdelijk, in combinatie
met een melding. Er zijn één of meer kleine
storingen gedetecteerd waarbij
geen specifiek verklikkerlampje
gaat branden. Identificeer de oorzaak van de storing met behulp van de
melding op het display.
Bepaalde storingen kunt u zelf verhelpen, zoals een
geopend portier of een roetfilter dat verstopt dreigt te
raken (rijd om het roetfilter te regenereren, zodra de
omstandigheden dit toelaten, met een snelheid van
minimaal 60
km/h totdat het verklikkerlampje dooft).
Raadpleeg in andere gevallen, zoals een storing in het
controlesysteem bandenspanning, het CITROËN-netwerk
of een gekwalificeerde werkplaats.
permanent, in
combinatie met een
melding.
Er zijn één of meer ernstige storingen
gedetecteerd waarbij geen specifiek
verklikkerlampje gaat branden.Identificeer de oorzaak van de storing met behulp van
de melding op het display en raadpleeg het CITROËN-
netwerk of een gekwalificeerde werkplaats.
permanent, in combinatie
met het knipperen en
vervolgens blijven branden
van de onderhoudssleutel.Het onderhoudsinterval is
overschreden. Alleen bij BlueHDi uitvoeringen met dieselmotor.
Laat het onderhoud aan uw auto zo snel mogelijk
uitvoeren.
Controlelampje
brandtOorzaak Acties / Opmerkingen
Roetfilter
(Diesel)
permanent, in combinatie
met een geluidssignaal
en het bericht "Kans
op verstopping van het
ro et f ilter ".Geeft aan dat het roetfilter
verstopt begint te raken. Ga als de omstandigheden het toelaten het roetfilter
regenereren door met een snelheid van meer dan
60
km/h te rijden tot het lampje dooft.
permanent, in combinatie
met een geluidssignaal en
het bericht Additiefniveau
roetfilter te laag.Geeft aan dat het minimumniveau
van het brandstofadditief is
bereikt.Laat het additiefreservoir zo snel mogelijk bijvullen door
het CITROËN-netwerk of een gekwalificeerde werkplaats.
Controle tijdens het rijden

DS4_nl_Chap01_controle-de-marche_ed03-2015
ControlelampjebrandtOorzaak Acties / Opmerkingen
Antiblokkeersysteem
(ABS)permanent.Er is een storing in het
antiblokkeersysteem. De normale remwerking blijft behouden.
Rijd voorzichtig met lage snelheid en raadpleeg
zo snel mogelijk het CITROËN-netwerk of een
gekwalificeerde werkplaats.
Dynamische
stabiliteitscontrole
(ESP/ASR)knippert.
Het systeem is bezig in te grijpen. Deze functie verbetert de aandrijving en zorgt voor een
betere koersstabiliteit.
permanent, in combinatie
met het verklikkerlampje
van de uitschakeltoets,
een geluidssignaal en een
melding.Storing in het ESP-/ASR-systeem of
de Hill Start Assist.Laat dit nakijken door het CITROËN-netwerk of een
gekwalificeerde werkplaats.
Zelfdiagnose
motor
knippert.
Er is een storing in het
motormanagementsysteem. Kans op beschadiging van de katalysator.
Laat dit controleren door het CITROËN-netwerk of
door een gekwalificeerde werkplaats.
permanent. Er is een storing in de
emissieregeling. Het verklikkerlampje moet doven als de motor wordt gestart.
Raadpleeg het CITROËN-netwerk of een
gekwalificeerde werkplaats als dit niet het geval is.
Laag
brandstofniveau permanent, in
combinatie met een
geluidssignaal en een
melding. Als het lampje gaat branden zit er
nog ongeveer 6 liter brandstof in de
tank.
Vanaf dit moment worden de
laatste liters brandstof in de tank
aangesproken.
Ga zo snel mogelijk tanken om te voorkomen dat u met
een lege tank strandt.
Dit controlelampje gaat elke keer na het aanzetten van het
contact branden in combinatie met een geluidssignaal en
een melding zolang er niet voldoende brandstof getankt is.
Dit geluidssignaal en deze melding worden steeds vaker
herhaald naarmate het niveau "0" dichter wordt genaderd.
Inhoud brandstoftank: ongeveer 60
liter.
Rijd nooit door tot de tank helemaal leeg is, hierdoor
kunnen het emissieregelsysteem en het injectiesysteem
beschadigd raken.

27
DS4_nl_Chap01_controle-de-marche_ed03-2015
Stuurbekrachtigingpermanent.Er is een storing met betrekking tot de
stuurbekrachtiging. Rijd voorzichtig en met lage snelheid.
Laat het systeem nakijken door het CITROËN-netwerk
of een gekwalificeerde werkplaats.
Bandenspanning
te laag permanent.
De bandenspanning van een of
meerdere wielen is te laag. Controleer zo snel mogelijk de bandenspanning.
De controle dient bij voorkeur bij koude banden te
worden uitgevoerd.
+
knipperend en
vervolgens permanent,
in combinatie met het
verklikkerlampje Service.Het controlesysteem voor de
bandenspanning is defect of de
sensor van een van de wielen wordt
niet gedetecteerd. De bandenspanning wordt niet meer gecontroleerd.
Laat het systeem controleren door het CITROËN-
netwerk of een gekwalificeerde werkplaats.
Bochtverlichting knippert. Er is een storing in de
bochtverlichting. Laat dit controleren door het CITROËN-netwerk of een
gekwalificeerde werkplaats.
Controlelampje
brandtOorzaak Acties / Opmerkingen
Voet op het
rempedaal permanent.
U bent vergeten het rempedaal in te
trappen bij het uit de stand P zetten
van de selectiehendel (uitvoeringen
met automatische versnellingsbak). Bij draaiende motor moet u, alvorens de handrem
vrij te zetten, het rempedaal intrappen om de
selectiehendel van de automatische versnellingsbak
uit stand P te kunnen zetten.
Airbags tijdelijk. Het lampje brandt gedurende enkele
seconden en dooft als het contact
wordt aangezet. Het lampje moet doven zodra de motor wordt gestart.
Raadpleeg het CITROËN-netwerk of een
gekwalificeerde werkplaats als dit niet het geval is.
permanent. Er is een storing in een van de
airbags of de pyrotechnische
gordelspanners. Laat dit controleren door het CITROËN-netwerk of
een gekwalificeerde werkplaats.
Controle tijdens het rijden

DS4_nl_Chap01_controle-de-marche_ed03-2015
ControlelampjebrandtOorzaak Acties / Opmerkingen
Additief AdBlue
®
(BlueHDi-
dieselmotor) permanent zodra het
contact is aangezet,
in combinatie met een
geluidssignaal en een
melding van het aantal
kilometers dat u nog
kunt rijden. De actieradius ligt tussen de 600
en
2400 km. Laat het AdBlue®-reservoir snel bijvullen: neem
contact op met het CITROËN-netwerk of een
gekwalificeerde werkplaats of vul zelf het reservoir bij.
+ knippert, in combinatie
met het branden van
het verklikkerlampje
SERVICE, een
geluidssignaal en een
melding van het aantal
kilometers dat u nog
kunt rijden.De actieradius ligt tussen de 0

en
600

km. Laat het AdBlue
®-reservoir zo snel mogelijk bijvullen
om storingen te voorkomen : neem contact op
met het CITROËN-netwerk of een gekwalificeerde
werkplaats of vul zelf het reservoir bij.
knippert, in combinatie
met het branden van
het verklikkerlampje
SERVICE, een
geluidssignaal en een
melding dat starten
niet is toegestaan. Het AdBlue
®-reservoir is leeg:
het starten van de motor wordt
geblokkeerd door het wettelijk
verplichte startblokkeringssysteem. Om de motor te kunnen starten moet
u het AdBlue®-
reservoir (laten) bijvullen: neem contact op met het
CITROËN-netwerk of een gekwalificeerde werkplaats
of vul zelf het reservoir bij.
U moet het additiefreservoir bijvullen met minimaal
3,8

liter AdBlue
®.
Raadpleeg voor het bijvullen of voor meer informatie over het additief AdBlue
® de desbetreffende rubriek.
