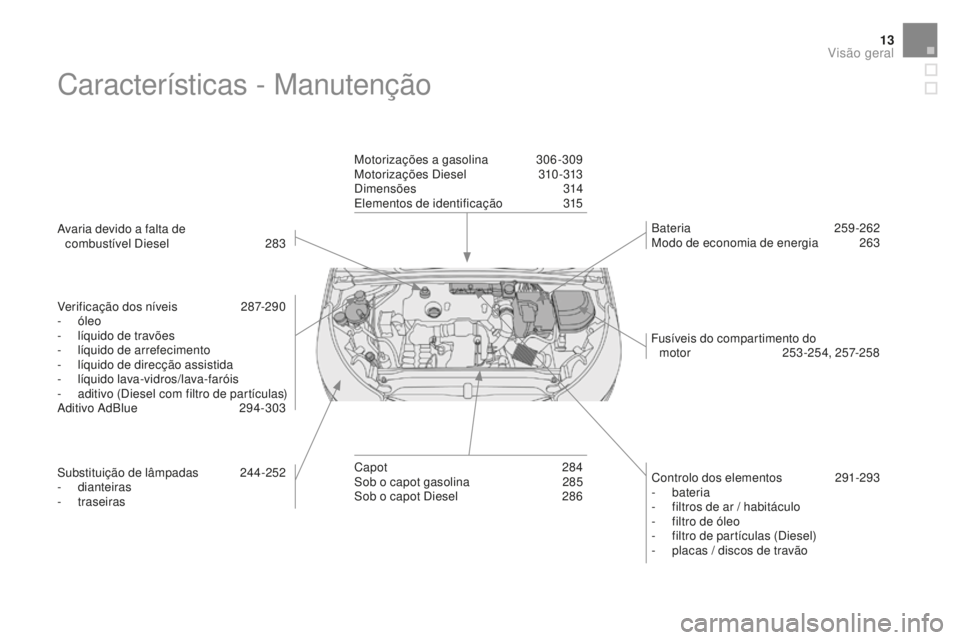

Características - Manutenção
Avaria devido a falta de combustível Diesel 2 83
Verificação dos níveis

2
87-290
-


óleo
-

l
íquido de travões
-

l
íquido de arrefecimento
-

l
íquido de direcção assistida
-
l

íquido lava-vidros/lava-faróis
-

a
ditivo (Diesel com filtro de partículas)
Aditivo AdBlue
2

94-303
Substituição de lâmpadas
2

44-252
-


dianteiras
-


traseiras Motorizações a gasolina

3
06 -309
Motorizações Diesel
3
10-313
Dimensões

314
Elementos de identificação
3
15
Capot
2
84
Sob o capot gasolina

2
85
Sob o capot Diesel

2
86Controlo dos elementos
2

91-293
-


bateria
-

f
iltros de ar / habitáculo
-

f
iltro de óleo
-

f
iltro de partículas (Diesel)
-

p
lacas / discos de travão
Bateria
259-262
Modo de economia de energia 2 63
Fusíveis do compartimento do motor
25

3-254, 257-258
Visão geral

DS4_pt_Chap01_controle-de-marche_ed03-2015

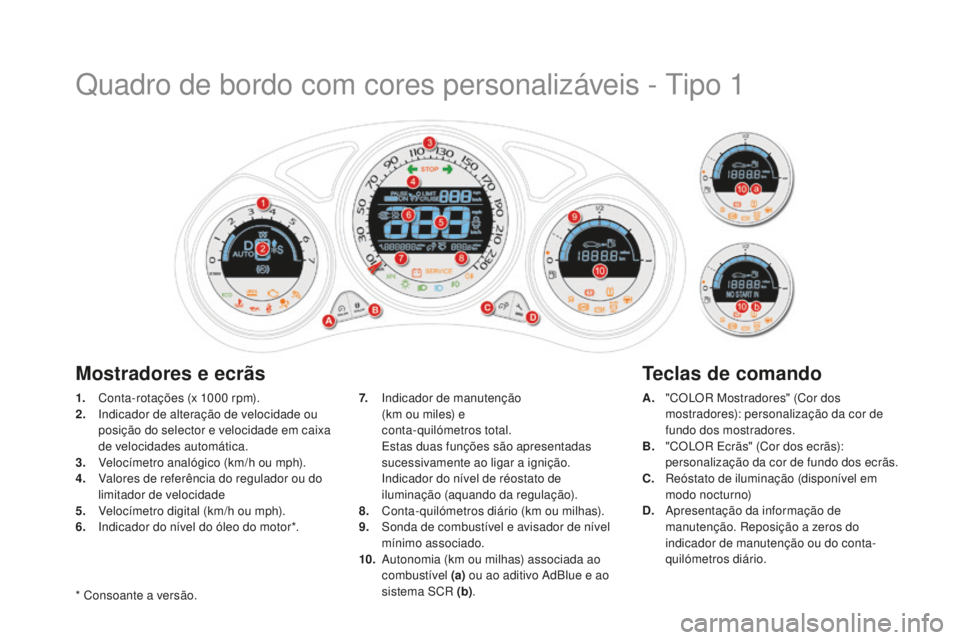

Quadro de bordo com cores personalizáveis - Tipo 1
1. Conta-rotações (x 1000 rpm).
2. I ndicador de alteração de velocidade ou
posição do selector e velocidade em caixa
de velocidades automática.
3.
V

elocímetro analógico (km/h ou mph).
4.
V

alores de referência do regulador ou do
limitador de velocidade
5.
V

elocímetro digital (km/h ou mph).
6.
I

ndicador do nível do óleo do motor*.
Mostradores e ecrãs Teclas de comando
7. Indicador de manutenção
(km ou miles) e
c

onta-quilómetros total.
Es

tas duas funções são apresentadas
sucessivamente ao ligar a ignição.
I

ndicador do nível de réostato de
iluminação (aquando da regulação).
8.
C

onta-quilómetros diário (km ou milhas).
9.
S

onda de combustível e avisador de nível
mínimo associado.
10.
A

utonomia (km ou milhas) associada ao
combustível (a) ou ao aditivo AdBlue e ao
sistema SCR (b) . A. "
COLOR Mostradores" (Cor dos
mostradores): personalização da cor de
fundo dos mostradores.
B.
"

COLOR Ecrãs" (Cor dos ecrãs):
personalização da cor de fundo dos ecrãs.
C.
R

eóstato de iluminação (disponível em
modo nocturno)
d

.
A
presentação da informação de
manutenção. Reposição a zeros do
indicador de manutenção ou do conta-
quilómetros diário.
* Consoante a versão.

DS4_pt_Chap01_controle-de-marche_ed03-2015

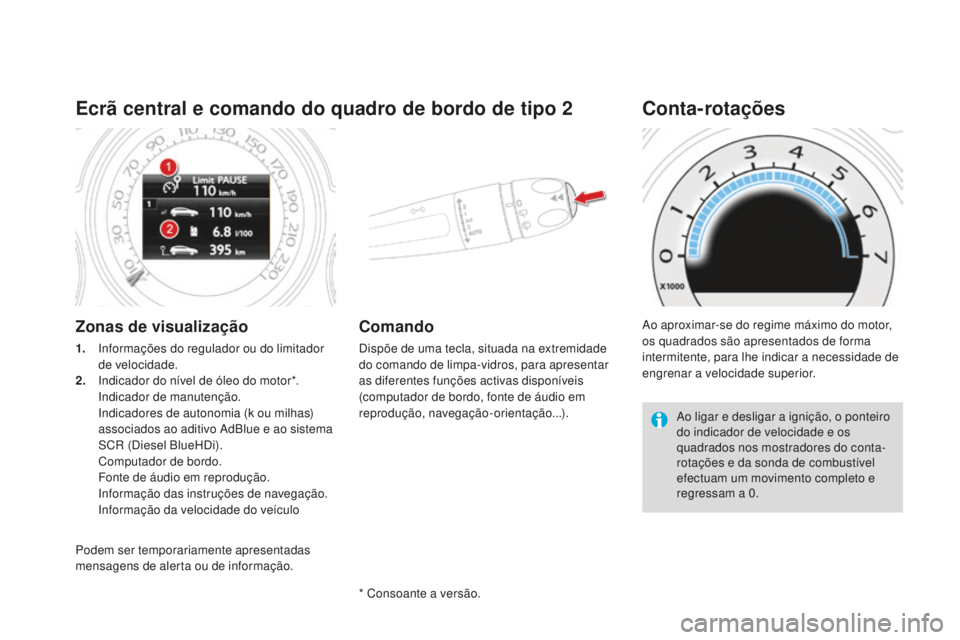

Ecrã central e comando do quadro de bordo de tipo 2
Zonas de visualização
1. Informações do regulador ou do limitador de velocidade.
2.
I

ndicador do nível de óleo do motor*.
I

ndicador de manutenção.
In

dicadores de autonomia (k ou milhas)
associados ao aditivo AdBlue e ao sistema
SCR (Diesel BlueHDi).
C

omputador de bordo.
F

onte de áudio em reprodução.
I

nformação das instruções de navegação.
Informação da velocidade do veículo
Comando
Dispõe de uma tecla, situada na extremidade
do comando de limpa-vidros, para apresentar
as diferentes funções activas disponíveis
(computador de bordo, fonte de áudio em
reprodução, navegação-orientação...). Ao aproximar-se do regime máximo do motor,
os quadrados são apresentados de forma
intermitente, para lhe indicar a necessidade de
engrenar a velocidade superior.
Conta-rotações
Ao ligar e desligar a ignição, o ponteiro
do indicador de velocidade e os
quadrados nos mostradores do conta-
rotações e da sonda de combustível
efectuam um movimento completo e
regressam a 0.
* Consoante a versão.
Podem ser temporariamente apresentadas
mensagens de alerta ou de informação.

DS4_pt_Chap01_controle-de-marche_ed03-2015

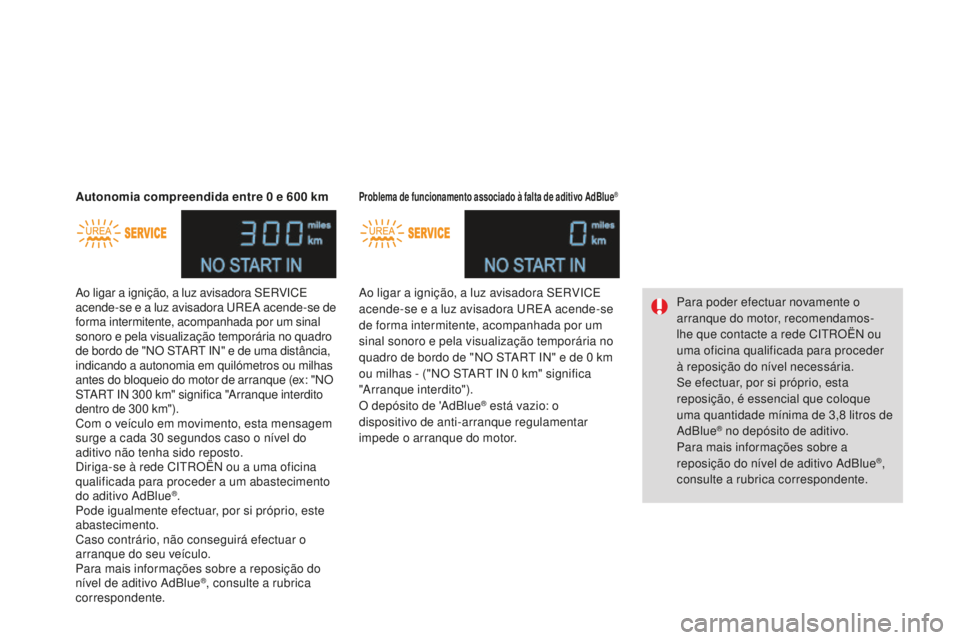

AvisadorAcendimentoCausa Acções / Observações
Aditivo AdBlue
®
(d
iesel BlueH
d
i) fixo desde o momento
em que a ignição é
ligada, acompanhado
por um sinal sonoro e
por uma mensagem
que indica a autonomia
de deslocação. A autonomia de deslocação está
compreendida entre 600
e 2400 km.Proceda rapidamente a uma reposição do nível de
aditivo AdBlue® : dirija-se à rede CITROËN ou a uma
oficina qualificada ou efectue por si próprio esta
operação.
+ intermitente,
associado ao
avisador SERVICE,
acompanhado por
um sinal sonoro e por
uma mensagem que
indica a autonomia de
deslocação.A autonomia de deslocação está
compreendida entre 0

km e 600

km. Proceda imperativamente
a uma reposição do nível
de aditivo AdBlue
® para evitar avarias : dirija-se
à rede CITROËN ou a uma oficina qualificada ou
efectue por si próprio esta operação.
intermitente,
associado ao
avisador SERVICE,
acompanhado por
um sinal sonoro e por
uma mensagem que
indica a interdição do
arranque. O reservatório de aditivo AdBlue
®
está vazio: o dispositivo antiarranque
regulamentar impede o arranque do
motor. Para poder efectuar o novo arranque do motor, deverá
efectuar imperativamente
uma reposição do nível
de aditivo AdBlue
® : dirija-se à rede CITROËN ou
a uma atelier qualifié ou efectue por si próprio esta
operação.
É imperativo inserir uma quantidade mínima de
3,8

litros de AdBlue
® no reservatório de aditivo.
Para efectuar a reposição ou para obter mais informações sobre o aditivo AdBlue
®, consulte a rubrica correspondente.

39
DS4_pt_Chap01_controle-de-marche_ed03-2015

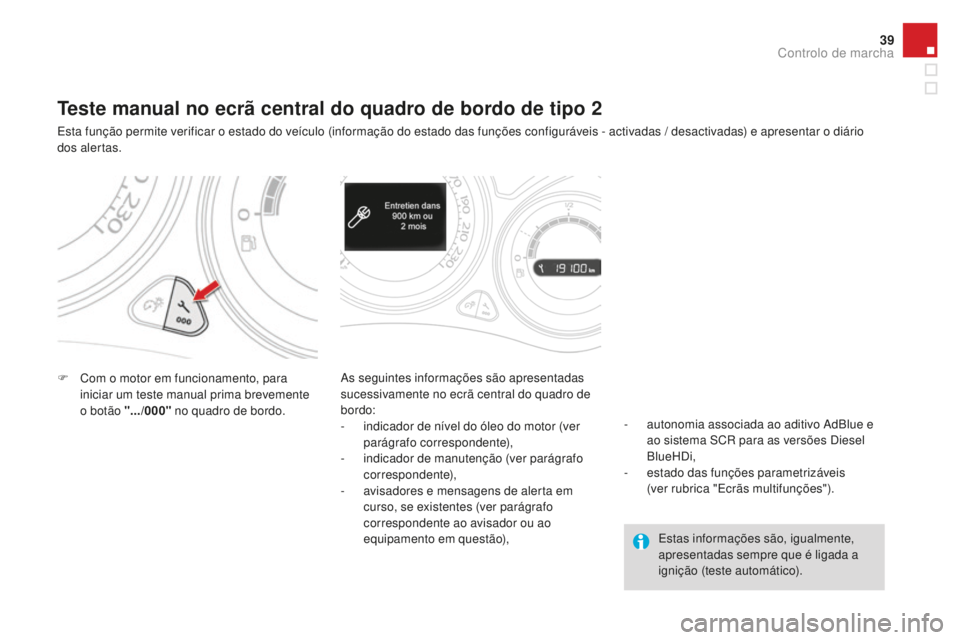

Teste manual no ecrã central do quadro de bordo de tipo 2
Esta função permite verificar o estado do veículo (informação do estado das funções configuráveis - activadas / desactivadas) e apresentar o diário
dos alertas.
F
C
om o motor em funcionamento, para
iniciar um teste manual prima brevemente
o botão ".../000" no quadro de bordo. As seguintes informações são apresentadas
sucessivamente no ecrã central do quadro de
bordo:
-

i
ndicador de nível do óleo do motor (ver
parágrafo correspondente),
-
in

dicador de manutenção (ver parágrafo
correspondente),
-

a
visadores e mensagens de alerta em
curso, se existentes (ver parágrafo
correspondente ao avisador ou ao
equipamento em questão), Estas informações são, igualmente,
apresentadas sempre que é ligada a
ignição (teste automático).
-

a
utonomia associada ao aditivo AdBlue e
ao sistema SCR para as versões Diesel
BlueHDi,
-

e
stado das funções parametrizáveis
(ver rubrica "Ecrãs multifunções").
Controlo de marcha

Quando o reservatório de 'AdBlue®
estiver vazio, um dispositivo regulamentar
impede o arranque do motor
Quando o sistema SCR apresentar um
problema de funcionamento, o nível
de emissões do seu veículo deixa
de estar em conformidade com a
regulamentação Euro 6: o seu veículo
torna-se poluente.
No caso de problema de
funcionamento confirmado do
sistema SCR, deve dirigir-se, o mais
rapidamente possível, à rede CITROËN
ou a uma oficina qualificada : após
percorridos 1

100

km, um dispositivo
será activado automaticamente para
impedir o arranque do motor.

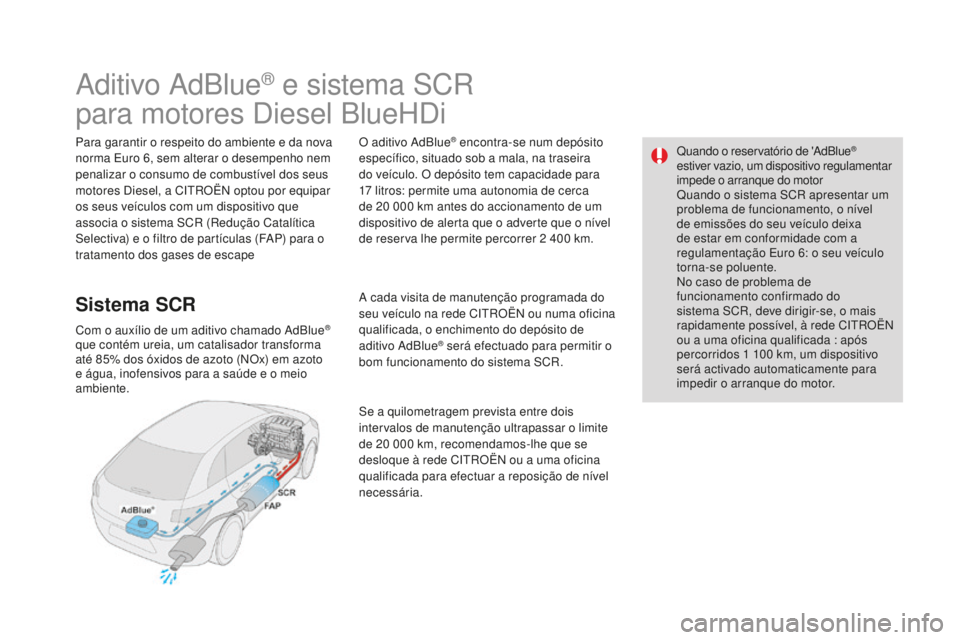

Aditivo AdBlue® e sistema SCR
para motores Diesel BlueHDi
Para garantir o respeito do ambiente e da nova
norma Euro 6, sem alterar o desempenho nem
penalizar o consumo de combustível dos seus
motores Diesel, a CITROËN optou por equipar
os seus veículos com um dispositivo que
associa o sistema SCR (Redução Catalítica
Selectiva) e o filtro de partículas (FAP) para o
tratamento dos gases de escape
Sistema SCR
Com o auxílio de um aditivo chamado AdBlue®
que contém ureia, um catalisador transforma
até 85% dos óxidos de azoto (NOx) em azoto
e água, inofensivos para a saúde e o meio
ambiente. O aditivo AdBlue
® encontra-se num depósito
específico, situado sob a mala, na traseira
do veículo. O depósito tem capacidade para
17

litros: permite uma autonomia de cerca
de 20

000

km antes do accionamento de um
dispositivo de alerta que o adverte que o nível
de reserva lhe permite percorrer 2
400 km.
A cada visita de manutenção programada do
seu veículo na rede CITROËN ou numa oficina
qualificada, o enchimento do depósito de
aditivo AdBlue
® será efectuado para permitir o
bom funcionamento do sistema SCR.
Se a quilometragem prevista entre dois
intervalos de manutenção ultrapassar o limite
de 20

000

km, recomendamos-lhe que se
desloque à rede CITROËN ou a uma oficina
qualificada para efectuar a reposição de nível
necessária.

295
DS4_pt_Chap10_verifications_ed03-2015
O dispositivo regulamentar de
anti-arranque do motor é activado
automaticamente quando o
reservatório de AdBlue
® está vazio.

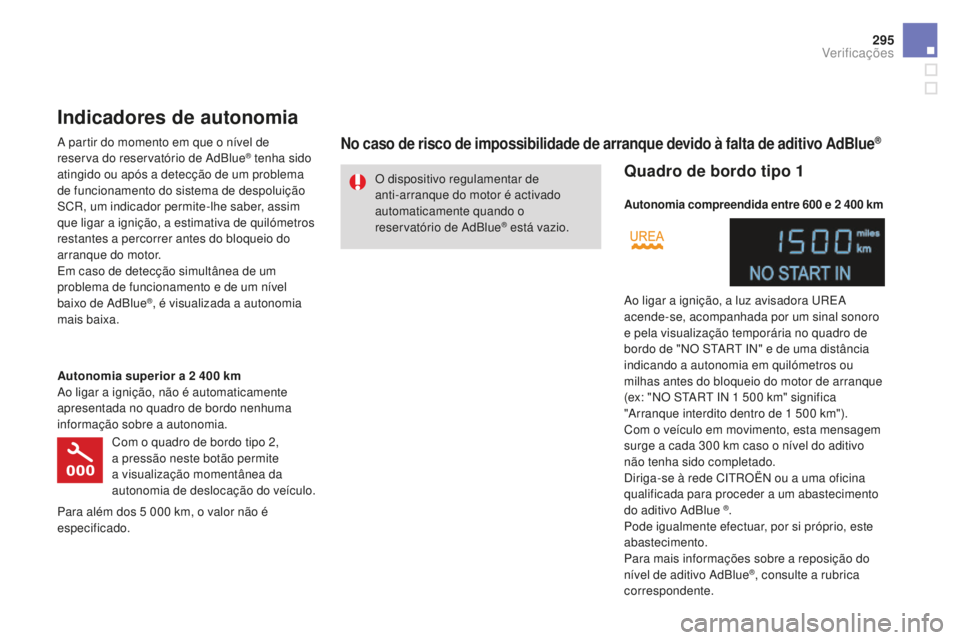

Indicadores de autonomia
A partir do momento em que o nível de
reserva do reservatório de AdBlue® tenha sido
atingido ou após a detecção de um problema
de funcionamento do sistema de despoluição
SCR, um indicador permite-lhe saber, assim
que ligar a ignição, a estimativa de quilómetros
restantes a percorrer antes do bloqueio do
arranque do motor.
Em caso de detecção simultânea de um
problema de funcionamento e de um nível
baixo de AdBlue
®, é visualizada a autonomia
mais baixa.
No caso de risco de impossibilidade de arranque devido à falta de aditivo AdBlue®
Autonomia superior a 2 400 km
A o ligar a ignição, não é automaticamente
apresentada no quadro de bordo nenhuma
informação sobre a autonomia.
Com o quadro de bordo tipo 2,
a pressão neste botão permite
a visualização momentânea da
autonomia de deslocação do veículo.
Para além dos 5
000 km, o valor não é
especificado.
Quadro de bordo tipo 1
Autonomia compreendida entre 600 e 2 400 km
Ao ligar a ignição, a luz avisadora UREA
acende-se, acompanhada por um sinal sonoro
e pela visualização temporária no quadro de
bordo de "NO START IN" e de uma distância
indicando a autonomia em quilómetros ou
milhas antes do bloqueio do motor de arranque
(ex: "NO START IN 1
500 km" significa
"Arranque interdito dentro de 1
500 km").
Com o veículo em movimento, esta mensagem
surge a cada 300
km caso o nível do aditivo
não tenha sido completado.
Diriga-se à rede CITROËN ou a uma oficina
qualificada para proceder a um abastecimento
do aditivo AdBlue
®.
Pode igualmente efectuar, por si próprio, este
abastecimento.
Para mais informações sobre a reposição do
nível de aditivo AdBlue
®, consulte a rubrica
correspondente.
Verificações

Ao ligar a ignição, a luz avisadora SERVICE
acende-se e a luz avisadora UREA acende-se de
forma intermitente, acompanhada por um sinal
sonoro e pela visualização temporária no quadro
de bordo de "NO START IN" e de uma distância,
indicando a autonomia em quilómetros ou milhas
antes do bloqueio do motor de arranque (ex: "NO
START IN 300 km" significa "Arranque interdito
dentro de 300
km").
Com o veículo em movimento, esta mensagem
surge a cada 30
segundos caso o nível do
aditivo não tenha sido reposto.
Diriga-se à rede CITROËN ou a uma oficina
qualificada para proceder a um abastecimento
do aditivo AdBlue
®.
Pode igualmente efectuar, por si próprio, este
abastecimento.
Caso contrário, não conseguirá efectuar o
arranque do seu veículo.
Para mais informações sobre a reposição do
nível de aditivo AdBlue
®, consulte a rubrica
correspondente. Autonomia compreendida entre 0

e 600

km
Ao ligar a ignição, a luz avisadora SERVICE
acende-se e a luz avisadora UREA acende-se
de forma intermitente, acompanhada por um
sinal sonoro e pela visualização temporária no
quadro de bordo de "NO START IN" e de 0 km
ou milhas - ("NO START IN 0 km" significa
"Arranque interdito").
O depósito de 'AdBlue
® está vazio: o
dispositivo de anti-arranque regulamentar
impede o arranque do motor.
problema de funcionamento associado à falta de aditivo AdBlue®
Para poder efectuar novamente o
arranque do motor, recomendamos-
lhe que contacte a rede CITROËN ou
uma oficina qualificada para proceder
à reposição do nível necessária.
Se efectuar, por si próprio, esta
reposição, é essencial que coloque
uma quantidade mínima de 3,8
litros de
AdBlue
® no depósito de aditivo.
Para mais informações sobre a
reposição do nível de aditivo AdBlue
®,
consulte a rubrica correspondente.
