CITROEN DS4 2016 Notices Demploi (in French)

19
1. Compte-tours (x 1000 tr/min ou rpm).
2. Indicateur de changement de rapport ou
position du sélecteur et rapport en boîte de
vitesses automatique.
3.
I

ndicateur de vitesse (km/h ou mph).
4.
A

fficheur central.
5.
J

auge de carburant et témoin de niveau
mini associé.
Cadrans et afficheurs
6. Compteur kilométrique journalier (km ou miles).
7.
C

lé d'entretien (si échéance de révision
imminente ou dépassée),
t

otalisateur kilométrique (km ou miles).
Touches de commande

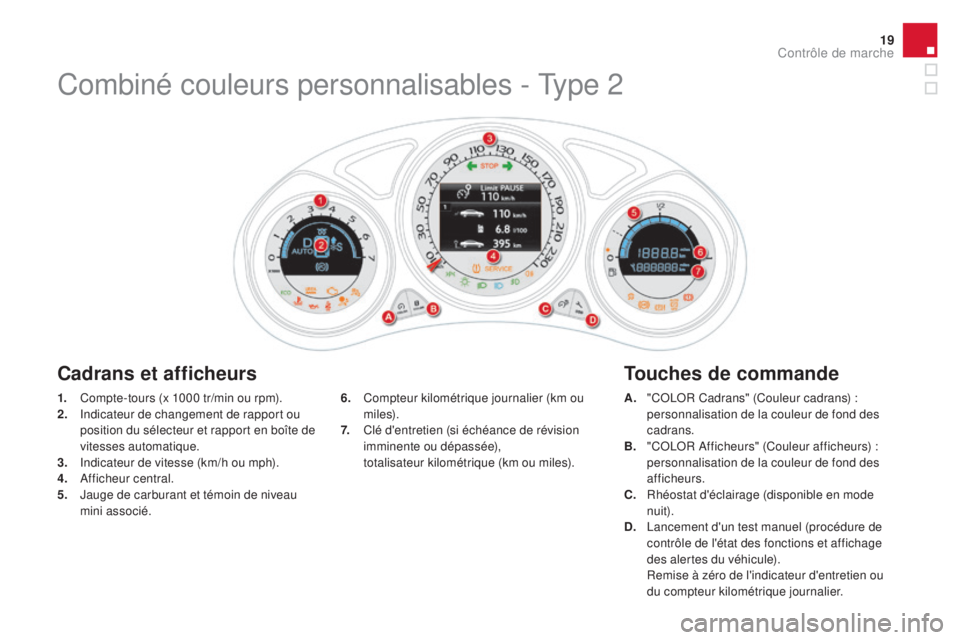

Combiné couleurs personnalisables - Type 2
A. "COLOR Cadrans" (Couleur cadrans) : personnalisation de la couleur de fond des
cadrans.
B.
"

COLOR Afficheurs" (Couleur afficheurs) :
personnalisation de la couleur de fond des
afficheurs.
C.
R

héostat d'éclairage (disponible en mode
nuit).
d

.
L
ancement d'un test manuel (procédure de
contrôle de l'état des fonctions et affichage
des alertes du véhicule).
R

emise à zéro de l'indicateur d'entretien ou
du compteur kilométrique journalier.
Contrôle de marche

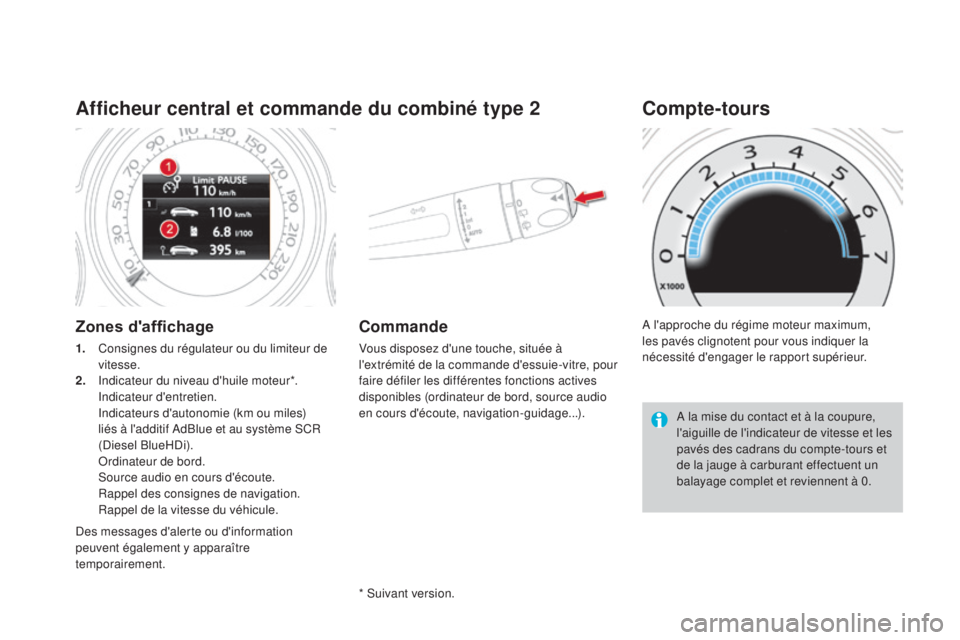

Afficheur central et commande du combiné type 2
Zones d'affichage
1. Consignes du régulateur ou du limiteur de vitesse.
2.
I

ndicateur du niveau d'huile moteur*.
In

dicateur d'entretien.
I

ndicateurs d'autonomie (km ou miles)
liés à l'additif AdBlue et au système SCR
(Diesel BlueHDi).
O

rdinateur de bord.
S

ource audio en cours d'écoute.
R

appel des consignes de navigation.
R

appel de la vitesse du véhicule.
Commande
Vous disposez d'une touche, située à
l'extrémité de la commande d'essuie-vitre, pour
faire défiler les différentes fonctions actives
disponibles (ordinateur de bord, source audio
en cours d'écoute, navigation-guidage...). A l'approche du régime moteur maximum,
les pavés clignotent pour vous indiquer la
nécessité d'engager le rapport supérieur.
Compte-tours
A la mise du contact et à la coupure,
l'aiguille de l'indicateur de vitesse et les
pavés des cadrans du compte-tours et
de la jauge à carburant effectuent un
balayage complet et reviennent à 0.
* Suivant version.
Des messages d'alerte ou d'information
peuvent également y apparaître
temporairement.

21

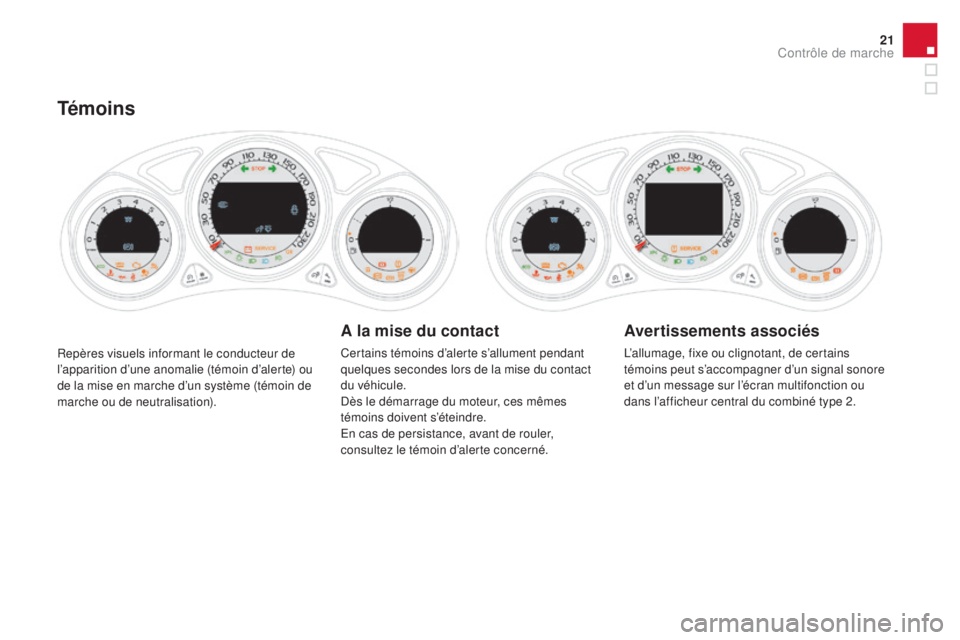

Repères visuels informant le conducteur de
l’apparition d’une anomalie (témoin d’alerte) ou
de la mise en marche d’un système (témoin de
marche ou de neutralisation).
Témoins
A la mise du contact
Certains témoins d’alerte s’allument pendant
quelques secondes lors de la mise du contact
du véhicule.
Dès le démarrage du moteur, ces mêmes
témoins doivent s’éteindre.
En cas de persistance, avant de rouler,
consultez le témoin d’alerte concerné.
Avertissements associés
L’allumage, fixe ou clignotant, de certains
témoins peut s’accompagner d’un signal sonore
et d’un message sur l’écran multifonction ou
dans l’afficheur central du combiné type 2.
Contrôle de marche

Témoins d’alerte
Moteur tournant ou véhicule roulant, l’allumage
de l’un des témoins suivants indique l’apparition
d’une anomalie nécessitant l’intervention du
c o n d u c t e u r.
Le témoin s’allume au combiné ou apparaît
dans l’afficheur central du combiné type 2.Lorsque votre véhicule est équipé d’un écran, l’allumage d’un témoin d’alerte est toujours
accompagné par l’affichage d’un message complémentaire, afin de vous aider à identifier
l’anomalie.
En cas de problème, n’hésitez pas à consulter le réseau CITROËN ou un atelier qualifié.
Témoin est alluméCause Actions / Observations
STOP fixe, seul ou associé
à un autre témoin
d’alerte, accompagné
d’un signal sonore
et d’un message à
l’écran. L’allumage du témoin est lié à
une grave anomalie de freinage,
de direction assistée, de circuit
d’huile moteur ou de circuit de
refroidissement.
L’arrêt est impératif dans les meilleures conditions de
sécurité, car le moteur risque de se couper en roulant.
Stationnez, coupez le contact et faites appel au réseau
CITROËN ou à un atelier qualifié.
Température
maxi du
liquide de
refroidissement fixe.
La température du circuit de
refroidissement est trop élevée. L'arrêt est impératif dans les meilleures conditions de
sécurité.
Attendez le refroidissement du moteur pour compléter
le niveau, si nécessaire.
Si le problème persiste, consultez le réseau CITROËN
ou un atelier qualifié.
Pression d’huile
moteur fixe.
Le circuit de lubrification du moteur
est défaillant. L’arrêt est impératif dans les meilleures conditions de
sécurité.
Stationnez, coupez le contact et consultez le réseau
CITROËN ou un atelier qualifié.

23
Témoinest alluméCause Actions / Observations
Charge batterie fixe. Le circuit de charge de la batterie
est défaillant (cosses sales ou
desserrées, courroie d’alternateur
détendue ou sectionnée...). Le témoin doit s’éteindre au démarrage du moteur.
S’il ne s’éteint pas, consultez le réseau CITROËN ou
un atelier qualifié.
Freinage fixe, associé au témoin
S T O P. La baisse du niveau de liquide de
frein dans le circuit de freinage est
importante. L’arrêt est impératif dans les meilleures conditions de
sécurité.
Faites l’appoint avec un liquide de frein référencé par
CITROËN.
Si le problème persiste, faites vérifier le circuit par le
réseau CITROËN ou par un atelier qualifié.
+ fixe, associé au témoin
d’anomalie du frein
de stationnement
électrique, si celui-ci
est desserré.Le circuit de freinage est défaillant.
L’arrêt est impératif dans les meilleures conditions de
sécurité.
Stationnez, coupez le contact et consultez le réseau
CITROËN ou un atelier qualifié.
+ fixe, associé aux
témoins STOP et ABS.Le répartiteur électronique de freinage
(REF) est défaillant. L’arrêt est impératif dans les meilleures conditions de
sécurité.
Faites vérifier par le réseau CITROËN ou par un atelier
qualifié.
Contrôle de marche

Témoinest alluméCause Actions / Observations
Frein de
stationnement
électrique clignotant.
Le frein électrique ne se serre pas
automatiquement.
Le serrage/desserrage est défaillant. L'arrêt est impératif dans les meilleures conditions de
sécurité.
Stationnez sur un terrain plat (à l'horizontale), engagez
un rapport (pour une boîte automatique placez le levier
en position P
), coupez le contact et consultez le réseau
CITROËN ou un atelier qualifié.
Anomalie du frein
de stationnement
électrique fixe.
Le frein de stationnement électrique
est défaillant. Consultez rapidement le réseau CITROËN ou un
atelier qualifié.
Pour plus d'informations sur le frein de stationnement
électrique, reportez-vous à la rubrique correspondante.
Por te(s)
ouver te(s) fixe et associé à un
message localisant
l'ouvrant, si la vitesse
est inférieure à
10


km/h.Une porte ou le coffre est resté(e)
ouvert(e).
Fermez l'ouvrant concerné.
fixe, associé à un
message localisant
l'ouvrant et complété
d'un signal sonore, si la
vitesse est supérieure
à 10 km/h.
* Selon pays de commercialisation.
Ceinture
non-bouclée /
débouclée*
fixe, puis clignotant,
accompagné d'un
signal sonore
croissant. Le conducteur ou le passager avant
n'a pas bouclé ou a débouclé sa
ceinture.
Tirez la sangle correspondante, puis insérez le pêne
dans la boucle.
Ce témoin rappelle l'information donnée par les
témoins de la console de pavillon.
Au moins un des passagers arrière a
débouclé sa ceinture.

25
Servicetemporairement,
accompagné d'un
message. Une ou plusieurs anomalies
mineures, sans témoin
spécifique, sont détectées. Identifier la cause de l'anomalie à l'aide du message qui
s'affiche à l'écran.
Vous pouvez traiter vous-mêmes certaines anomalies,
comme une porte ouverte ou le début de saturation du
filtre à particules (dès que les conditions de circulation
le permettent, régénérez le filtre en roulant à une vitesse
d’au moins 60 km/h, jusqu'à l'extinction du témoin).
Pour les autres anomalies, comme la défaillance du
système de détection de sous-gonflage, consultez le
réseau CITROËN ou un atelier qualifié.
fixe, accompagné d'un
message. Une ou plusieurs anomalies
majeures, sans témoin
spécifique, sont détectées. Identifier la cause de l'anomalie à l'aide du message qui
s'affiche à l'écran et consultez impérativement le réseau
CITROËN ou un atelier qualifié.
fixe, associé à
l'affichage clignotant
puis fixe de la clé
d'entretien. L'échéance de révision est
dépassée.
Uniquement avec les versions Diesel BlueHDi.
La révision de votre véhicule doit être effectuée dès que
possible.
Témoin
est alluméCause Actions / Observations
Filtre à par ticules
(
d
iesel) fixe, accompagné d’un
signal sonore et d’un
message de risque de
colmatage du filtre à
particules. Cela indique un début de
saturation du filtre à particules.
Dès que les conditions de circulation le permettent,
régénérez le filtre en roulant à une vitesse d’au moins
60
km/h jusqu’à l’extinction du témoin.
fixe, accompagné d’un
signal sonore et d’un
message de niveau
d’additif du filtre à
particules trop faible. Cela indique un niveau mini du
réservoir d’additif.
Faites rapidement réaliser l’appoint par le réseau
CITROËN ou par un atelier qualifié.
Contrôle de marche

Témoinest alluméCause Actions / Observations
Antiblocage des
roues (ABS) fixe.
Le système d’antiblocage des roues
est défaillant. Le véhicule conserve un freinage classique.
Roulez prudemment à une allure modérée, et
consultez rapidement le réseau CITROËN ou un atelier
qualifié.
Contrôle
dynamique de
stabilité
(C
dS/

ASR) clignotant.
La régulation du système s'active. Le système optimise la motricité et permet d'améliorer
la stabilité directionnelle du véhicule.
fixe, associé à
l'allumage du
voyant du bouton
de neutralisation,
accompagné d'un
signal sonore et d'un
message. Le système CDS/ASR ou d'aide au
démarrage en pente est défaillant.
Faites vérifier par le réseau CITROËN ou par un atelier
qualifié.
Système
d'autodiagnostic
moteur
clignotant.
Le système du contrôle moteur est
défaillant. Risque de destruction du catalyseur.
Faites vérifier par le réseau CITROËN ou par un atelier
qualifié.
fixe. Le système d'antipollution est
défaillant. Le témoin doit s'éteindre au démarrage du moteur.
S'il ne s'éteint pas, consultez rapidement le réseau
CITROËN ou un atelier qualifié.
Niveau mini de
carburant fixe, accompagné d’un
signal sonore et d’un
message. Au premier allumage, il reste
environ 6 litres de carburant dans le
réservoir.
A cet instant, vous entamez la
réserve de carburant. Faites impérativement un complément de carburant
pour éviter la panne.
Tant qu’un complément de carburant suffisant n’est
pas effectué, ce témoin se rallume à chaque mise
du contact, accompagné du signal sonore et du
message.
Ce signal sonore et ce message sont répétés, de
manière de plus en plus rapprochée, au fur et à
mesure que le niveau baisse jusqu’à "0"
.
Capacité du réservoir : environ 60 litres .
Ne roulez jamais jusqu’à la panne sèche au risque
d’endommager les systèmes d’antipollution et
d’injection.

27
direction
assistéefixe.
La direction assistée est défaillante. Roulez prudemment à allure modérée.
Faites vérifier par le réseau CITROËN ou par un atelier
qualifié.
Sous-gonflage fixe. La pression est insuffisante dans une
ou plusieurs roues. Contrôlez la pression des pneumatiques le plus
rapidement possible.
Ce contrôle doit être effectué de préférence à froid.
+ clignotant puis fixe,
accompagné du
témoin de Service.Le système de surveillance de la
pression des pneumatiques est
défaillant ou une des roues ne
comporte pas de capteur détecté. La détection de sous-gonflage n’est plus assurée.
Faites vérifier le système par le réseau CITROËN ou
par un atelier qualifié.
Projecteurs
directionnels clignotant.
Le système des projecteurs
directionnels est défaillant. Faites vérifier par le réseau CITROËN ou par un atelier
qualifié.
Témoin
est alluméCause Actions / Observations
Pied sur le frein fixe. Avec la boîte de vitesses automatique,
vous avez oublié d'appuyer sur
la pédale de frein pour quitter la
position


P. Moteur tournant, avant de desserrer le frein de
stationnement, vous devez appuyer sur la pédale
de frein pour débloquer le sélecteur de la boîte de
vitesses automatique et quitter la position P
.
Airbags temporairement. Il s'allume quelques secondes puis
s'éteint lorsque vous mettez le
contact. Il doit s'éteindre au démarrage du moteur.
S'il ne s'éteint pas, consultez le réseau CITROËN ou
un atelier qualifié.
fixe. L'un des systèmes airbags ou des
prétensionneurs pyrotechniques des
ceintures de sécurité est défaillant. Faites vérifier par le réseau CITROËN ou par un
atelier qualifié.
Contrôle de marche

Témoinest alluméCause Actions / Observations
Additif AdBlue
®
(d iesel BlueH d i)fixe dès la mise du
contact, accompagné
d'un signal sonore
et d'un message
indiquant l'autonomie
de roulage. L'autonomie de roulage est comprise
entre 600 et 2 400 km.
Faites rapidement un appoint en additif AdBlue
® :
adressez-vous au réseau CITROËN ou à un atelier
qualifié ou effectuez vous-même cette opération.
+ clignotant, associé
au témoin SERVICE,
accompagné d'un
signal sonore et d'un
message indiquant
l'autonomie de
roulage.L'autonomie de roulage est comprise
entre 0 km et 600 km.
Faites impérativement
un appoint en additif AdBlue
®
pour éviter la panne : adressez-vous au réseau
CITROËN ou à un atelier qualifié ou effectuez vous-
même cette opération.
clignotant, associé
au témoin SERVICE,
accompagné d'un
signal sonore et d'un
message indiquant
l'interdiction du
démarrage. Le réservoir d'additif AdBlue
® est
vide : le dispositif d'antidémarrage
réglementaire empêche le
redémarrage du moteur. Pour pouvoir redémarrer le moteur, vous devez
impérativement
faire un appoint en additif AdBlue® :
a
dressez-vous au réseau CITROËN ou à un atelier
qualifié ou effectuez vous-même cette opération.
Il est impératif de verser une quantité minimale de
3,8 litres d'AdBlue
® dans le réservoir d'additif.
Pour faire l'appoint ou pour plus d'informations sur l'additif AdBlue
®, reportez-vous à la rubrique correspondante.
