Lapseistmete üldandmed
Maksimaalse turvalisuse tagamiseks pidage kinni järgmistest juhtnööridest :
- Vastavalt Euroopa määrustele tuleb
alla 12 aasta vanused või alla 1.50 m
pikkused lapsed paigutada nende
kaalule vastavate homolo
geeritud lapseistmetegaturvavööga või ISOFIX kinnitusseadmetega varustatud istmetele * , - vastavalt statistikale on kõige
tur valisem koht laste jaoks
tagaistmetel,-vähem kui 9 kg kaaluvat last tohib nii
esi- kui tagaistmetele paigaldada vaidseljaga sõidusuunas.
CITROËNsoovitabpaigutada lapsi tagumistele külgistmetele:- "seljaga sõidusuunda"
, kui laps on 2 aastane või noorem, -"näoga sõidusuunda", kui laps on vanem, kui 2 aastat. CITRO
ËN teeb sõiduki väljatöötamisel kõik, et sõiduk oleks tur valine, kuid laste tur valisus sõltub ka
t
eist endist.

*

Igas riigis kehtivad erinevad seadused laste
transportimise kohta. Tutvuge vastavate
kohalike seaduste
ga.

155
Turvalisus ja lapsed
Grupp 0+ : vastsündinu kuni 13 kg



L1"RÖMER Baby-Safe Plus"
Paigaldatakse seljaga sõidusuunda.
Grupid 2 ja 3 : 15 kuni 36 kg



L3
"RECARO Start"


L4"KLIPPAN Optima"
Alates 6-ndast eluaastast (u. 22 kg)kasutatakse vaidistmekõrgendust.




L5"RÖMER KIDFIX"Saab kinnitada ISOFIX kinnituskohtadesse.Last hoiab kinni turvavöö.

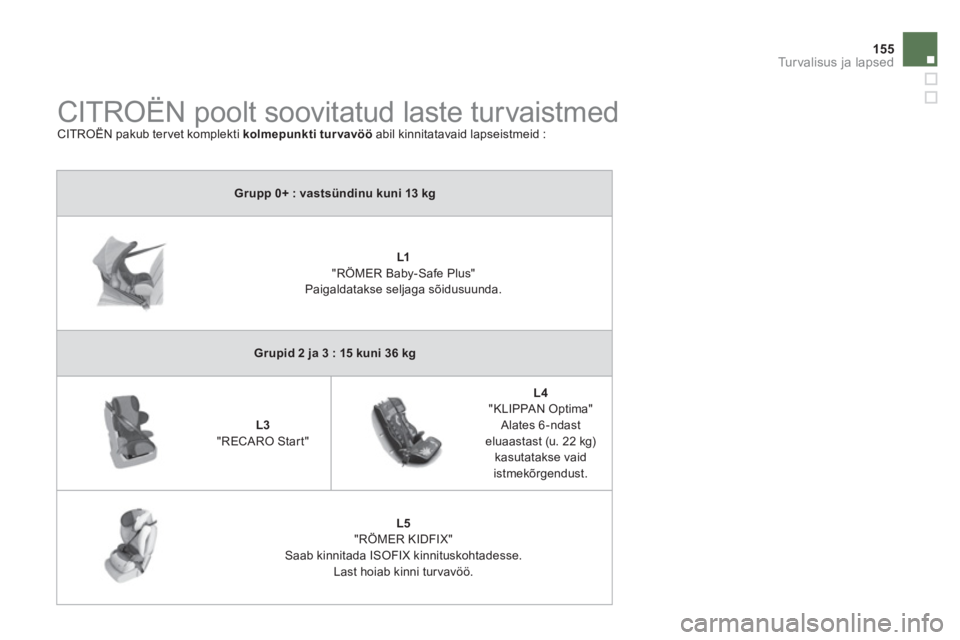

CITROËN poolt soovitatud laste turvaistmed
CITROËN pakub ter vet komplekti pkolmepunkti turvavöö
abil kinnitatavaid lapseistmeid :

Teie sõiduk on homologeeritud vastavaltuusimatele ISOFIX määrustele. Allpool nimetatud istmed on varustatud reglementeeritud ISOFIX kinnituskohtadega :

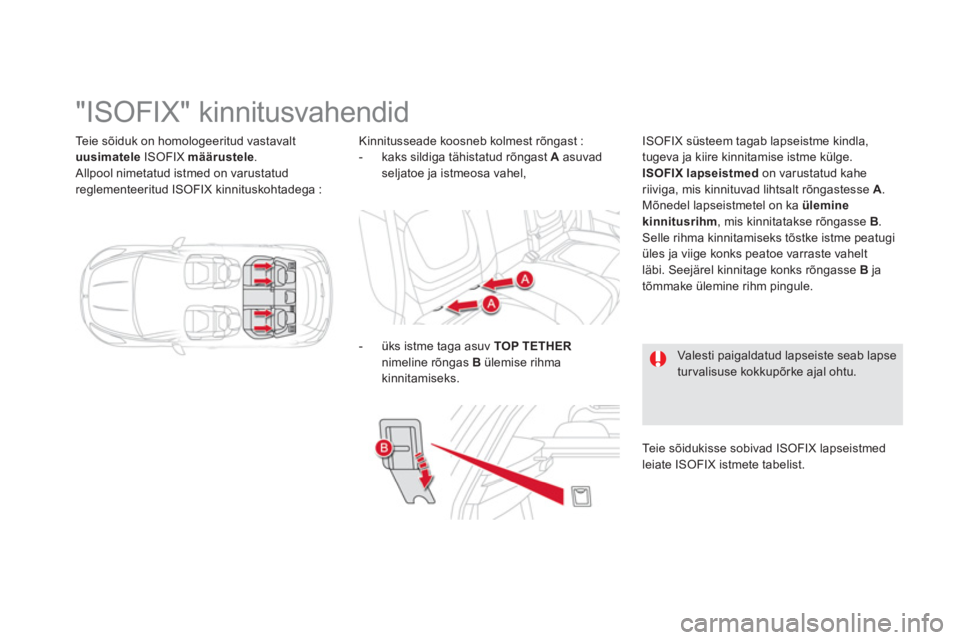

"ISOFIX" kinnitusvahendid

Kinnitusseade koosneb kolmest rõngast :


- kaks sildiga tähistatud rõngast Aasuvad seljatoe ja istmeosa vahel, IS
OFIX süsteem tagab lapseistme kindla,
tugeva ja kiire kinnitamise istme külge. ISOFIX lapseistmed
on varustatud kaheriiviga, mis kinnituvad lihtsalt rõngastesse A. Mõnedel lapseistmetel on ka üleminekinnitusrihm
, mis kinnitatakse rõngasse B.
Selle rihma kinnitamiseks tõstke istme peatugiüles ja viige konks peatoe varraste vahelt
läbi. Seejärel kinnitage konks rõngasse Bja
tõmmake ülemine rihm pingule.
Valesti paigaldatud lapseiste seab lapseturvalisuse kokkupõrke ajal ohtu.
Teie sõidukisse sobivad IS
OFIX lapseistmed
leiate ISOFIX istmete tabelist.
-
üks istme taga asuv TOP TETHERnimeline rõngas B
ülemise rihma kinnitamiseks.

159Turvalisus ja lapsed










CITROËN poolt soovitatav ja teie sõiduki jaoks lubatud ISOFIX
lapseiste
Seda lapseistet saab kasutada ka ilma ISOFIX kinnituskohtadeta istmetel. Sellisel juhul tuleb lapseiste kinnitada kolmepunktitur vavöö abil. Kasutage lapseistme tootja poolt antud paigaldusjuhendit.
"RÖMER Duo Plus ISOFIX"(suurusklass B1 )
Grupp 1 : 9 - 18 kg





Asetatakse ainulr ''näoga sõidusuunas''.
TOP TETHER rihmaga, mis kinnitatakse ülemise Bkinnituse külge. Kolm kallet : isteasend, puhkeasend ja pikaliasend.)Reguleerige esiiste selliselt, et lapse jalad ei puudutaks seljatuge.

ISOFIX lapseistmete paigaldamise võimalused
Vastavalt Euroopa määrustele on käesolevas tabelis ära toodud ISOFIX lapseistmete paigaldamise võimalused ISOFIX kinnituskohtadega
i
stmetele.
Universaalsete ja pooluniversaalsete ISOFIX lapseistmete puhul on ISOFIX lapseistme suurus vahemikus Akuni G kirjas lapseistmel ISOFIX
logo kõr val.




Lapse kaal/vanus
Alla 10 kg(grupp 0) Kuni u. 6
kuud

Alla 10 kg(grupp 0)Alla 13 kg(grupp 0+)
Kuni u. 1 aasta
9 - 18 kg (grupp 1)U. 1 - 3 aastat
ISOFIX lapseistme tüüpHäll*"seljaga sõidusuunas""seljaga sõidusuunas""näoga sõidusuunas"
ISOFIX suurusklassFGCDECDABB1

Juhi kõr valiste


Mitte-Isofix

K
ülgmised tagaistmed
IL-SU
**

IL-SUIL-SUIUF
IL-SU
Keskmised tagaistmed



Mitte-Isofix
IUF :koht, kuhu vaab paigaldada ülemise rihmaga kinnitatavat universaalset "näoga sõidusuunas" Isofix istet. IL- SU :koht, kuhu saab paigaldada pooluniversaalset Isofix istet :
- "seljaga sõidusuunas" ülemise rihma või tugivardaga,
- "näoga sõidusuunas" tugivardaga,
- hälli ülemise rihmaga või tugivardaga.
Ülemise rihma kinnitamise kohta lugege peatükist "Isofix kinnituskohad". X:iste, kuhu ei saa paigaldada antud kaalugurupi lapseistet või turvahälli.*
Tu r v a h ä l l e ja voodeid ei tohi paigaldada kaasreisija istmele.
**
ISOFIX tur vahäll, mis on kinnitatud ISOFIX alumiste rõngaste külge, võtab enda alla kogu tagaistme.
