219Onderhoud
Openen van de motorkap
Openen
)
In het interieur
: trek de handgreep links onder het dashboard naar u toe.
Schakel het Stop&Start-systeem altijd
uit als u handelingen onder de motorkapwilt uitvoeren, om letsel door het automatisch activeren van de STA R T-stand te voorkomen.


Sluiten
)
Laat de motorkap voorzichtig zakken enlaat deze aan het einde van de slag in hetslot vallen. )
Controleer of de motorkap goed
vergrendeld is.
)Aan de buitenzijde : beweeg de hendel
omhoog en til de motorkap op.
Een gasdemper opent de motorkap en houdt
deze omhoo
g.

Dit overzicht is een hulpmiddel bij
het controleren van de verschillendevloeistofniveaus en het ver vangen van
bepaalde onderdelen.














Benzinemotoren
1.
Reservoir stuurbekrachtiging. 2.
Reservoir ruiten- en koplampsproeiers. 3.
Reservoir koelvloeistof.4.
Reservoir remvloeistof.5.
Accu/zekeringen.
6.Zekeringkast.
7. Luchtfilter. 8.Oliepeilstok. 9.
Motorolie (bij)vullen.THP 155 Automaat 6THP 200 Handgeschakeld 6

221Onderhoud
Dit overzicht is een hulpmiddel bijhet controleren van de verschillendevloeistofniveaus, het ver vangen van bepaaldeonderdelen en het ontluchten van hetbrandstofcircuit.

*

Volgens motoruitvoering.

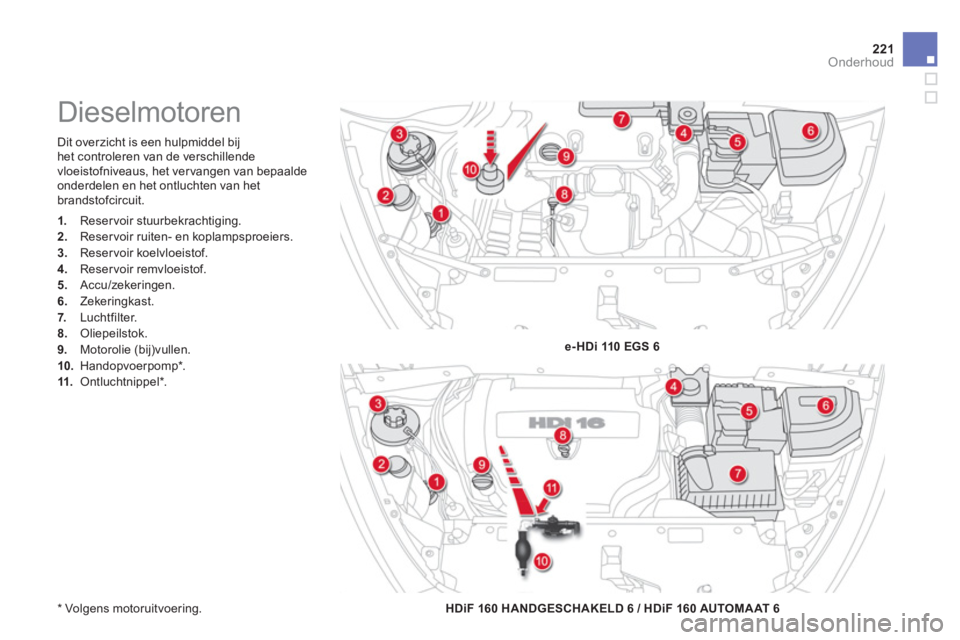

Dieselmotoren
1.
Reservoir stuurbekrachtiging. 2.Reservoir ruiten- en koplampsproeiers. 3.Reservoir koelvloeistof. 4.
Reservoir remvloeistof.
5. Accu/zekeringen.
6.Zekeringkast.
7. Luchtfilter.8.Oliepeilstok.9.
Motorolie (bij)vullen.10.Handopvoerpomp * . 11.
Ontluchtnippel * .
e- HDi 110 EGS 6
HDiF 160 HANDGESCHAKELD 6 / HDiF 160 AUTOMA AT 6

een lege brandstoftank noodzakelijk om het
brandstofsysteem te ontluchten: raadpleeg deafbeelding van de motorruimte in de paragraaf
"Dieselmotoren".










Brandstoftank leeg (Diesel)
Als de tank van uw auto is voorzien van een tankbeveiliging, raadpleeg dan hethoofdstuk "Openen - § Ta n k b e v e i l iging (Diesel)".
)
Vul de brandstoftank met minimaal 5 liter diesel. )
Open de motorkap.)
Maak indien nodig de sierkap los om de
handopvoerpomp te kunnen bereiken.) Bedien de handopvoerpomp totdat er
weerstand wordt gevoeld (de eerste keer
indrukken kan zwaar zijn). ) Bedien de startmotor tot de motor aanslaat (als de motor niet gelijk aanslaat, wacht
dan ongeveer 15 seconden en star t de
motor opnieuw). ) Als de motor na meerdere pogingen niet
aanslaat, bedien dan de handopvoerpomp en ver volgens de star tmotor opnieuw.) Plaats de sierkap terug en klem deze vast.
)
Sluit de motorkap.



1.6 HDi-motor
)Vul de brandstoftank met minimaal 5 liter diesel.)Open de motorkap. )Ver wijder indien nodig de afdekkap van demotor voor toegang tot de opvoerpomp. )Draai de ontluchtingsnippel los.)Bedien de handopvoerpomp tot u brandstof
door de transparante slang ziet stromen.)Draai de ontluchtingsnippel vast. )Bedien de startmotor tot de motor aanslaat(als de motor bij de eerste poging nietaanslaat, wacht dan vijftien seconden alvorens opnieuw te star ten).)Als de motor na enkele pogingen nietaanslaat, bedien dan de handopvoerpomp en ver volgens de star tmotor opnieuw.
)Breng de afdekkap van de motor aan en controleer vervolgens of deze goed vastzit. )Sluit de motorkap.
2.0 HDi-motor
Als de motor niet direct aanslaat, beëindig dan uw star tpoging en herhaal
de procedure.

223Onderhoud






Niveaus controleren


Let bij werkzaamheden onder demotorkap goed op, want bepaalde delen van de motor kunnen zeer heet zijn (kans op brandwonden).
Motorolieniveau
Het motorolieniveau kan bij aangezetcontact worden gecontroleerd via de motorolieniveaumeter op hetinstrumentenpaneel, of met de
oliepeilstok. Een handmatige controle van het motorolieniveau is alleen betrouwbaar als de auto op een vlakke, horizontale ondergrond staat en de motor
minstens 30 minuten niet heeft gedraaid. Het is normaal dat u tussen twee
onderhoudsbeurten door olie moet bijvullen. CITROËN adviseer t u om elke 5000 km het
olieniveau te controleren en, indien nodig, olie bij te vullen.

Olie verversen

Raadpleeg het onderhoudsboekje voor het
ver versingsinterval voor uw auto.
Om een verminderde betrouwbaarheid van de
motor en de emissieregeling te voorkomen, ishet gebruik van additieven in de motorolie niet
toegestaan.

Type motorolie
Gebruik de door de fabrikant aanbevolen
motorolie voor uw auto en motoruitvoering.
Na het bijvullen zal de olieniveaumeter op het dashboard bij het aanzetten vanhet contact na 30 minuten de juistewaarde aangeven.
Laat in het geval van een sterk gedaald niveau het desbetreffende circuit controleren door het CITRO
ËN-netwerk of door een gekwalificeerde werkplaats.
Controleer de onderstaande niveaus regelmatig en vul indien nodig bij, tenzij anders aangegeven.

Koelvloeistofniveau

Het koelvloeistofniveau dient zichzo dicht mogelijk bij het merkteken"MAXI" te bevinden, maar magbeslist niet hoger zijn.
Als de motor warm is, wordt de temperatuur
van de koelvloeistof geregeld door de koelventilator. Deze kan ook bij afgezet contact
werken.
Bij uitvoeringen voorzien van een roetfilter
kan de koelventilator bij afgezet contact
nog (gaan) werken, zelfs bij koude motor.

Koelvloeistof verversen

De koelvloeistof behoeft niet te worden
v
erverst.


Type koelvloeistof
Gebruik de door de fabrikant voorgeschreven
koelvloeistof.

Stuurbekrachtigingsvloeistofniveau
Hetstuurbekrachtigingsvloeistofniveau
dient zich zo dicht mogelijk bij het merkteken "MA XI" te bevinden. Draai
bij koude motor de dop open om het
niveau te controleren. H
et remvloeistofniveau dient zich
zo dicht mogelijk bij het merkteken
"MA XI" te bevinden. Controleer indien
dit niet het geval is of de remblokken
van uw auto zijn versleten.
Remvloeistofniveau
Remvloeistof verversen
Raadpleeg het onderhoudsboekje voor het
voorgeschreven ver versingsinterval.
Type remvloeistof
Gebruik de door de fabrikant voorgeschrevenremvloeistof die voldoet aan de DOT4 - n o r m .
Wacht bovendien alvorenswerkzaamheden aan het koelsysteem
uit te voeren ten minste 1 uur nadatde motor gedraaid heeft, omdat hetkoelsysteem onder druk staat. Draai om brandwonden te voorkomende dop eerst 2 omwentelingen los om de druk te laten dalen. Ver wijder, als dedruk eenmaal gedaald is, de dop en vul koelvloeistof bij.

225
Onderhoud
Gegevens van de vloeistof
Voor een optimale reiniging en om bevriezing te
voorkomen, mag nimmer water worden gebruikt
voor het ver versen of bijvullen van de vloeistof.
Niveau vloeistof ruitensproeiers/
koplampsproeiers
Als uw auto voozien is van koplampsproeiersen u wilt het niveau controleren of bijvullen, parkeert u de auto en zet u de motor af. )Controleer of de motor geheel is afgezet
voordat u de motorkap opent. )Ver wijder de dop van hetruitensproeiervloeistofreservoir.
Ver mijd langdurig huidcontact met afgewerkte olie en andere vloeistoffen.
De meeste van deze vloeistoffen zijn bijtend en schadelijk voor de gezondheid.

Gooi afgewerkte olie en andere vloeistoffen niet in het riool, in het water of op de grond.
Deponeer afgewerkte olie in dedaarvoor bestemde containers bij het CITROËN-netwerk of eengekwalificeerde werkplaats.








Afgewerkte producten

Bijvullen
Laat het bijvullen zo spoedig mogelijk uitvoerendoor het CITROËN-netwerk of door een gekwalificeerde werkplaats.
Niveau brandstofadditief
(diesel met roetfilter)

Een te laag additiefniveau
wordt aangegeven door het
verklikkerlampje Service in combinatie met een geluidssignaal en een meldingop het display van het instrumentenpaneel.
) Knijp de pipet af om te voorkomen dat er lucht inkomt. )
Verwijder de pipet uit het reservoir en lees
via de doorzichtige buitenkant het niveau af.) Vul indien nodig het niveau bij.)
Plaats de dop terug op het reser voir en sluit de motorkap.

Controles
12V-accu
De accu is onderhoudsvrij.
Niettemin is het raadzaam om
regelmatig te controleren of de
accupolen en -klemmen schoon zijn,
vooral bij warm weer en in de winter.
Raadpleeg voordat u de accukabels losneemt
het hoofdstuk "Praktische informatie"
voor meer informatie over de te nemen
voorzorgsmaatregelen.Deze sticker, die hoort bi
j het Stop & Start-systeem, geeft aan dat er een speciale 12V-
loodaccu is gebruikt die alleen losgekoppeld
en/of ver vangen mag worden door het CITROËN-netwerk of door een gekwalificeerde
werkplaats.
Raadpleeg, tenzij anders aangegeven, de
bladzijden in het onderhoudsboekje die
betrekkin
g hebben op de motoruitvoering
van uw auto voor het laten controleren
van bepaalde onderdelen volgens het onderhoudsschema van de constructeur.
Laat de controles eventueel uitvoeren door het CITROËN-netwerk of een gekwalificeerde
werkplaats.

227Onderhoud
Roetfilter (diesel)
Als het roetfilter ver vuild is,
wordt u hierop geattendeerd
door het ti
jdelijk branden van
dit lampje in combinatie met een melding op het
multifunctionele display.
Ga om het roetfilter te regenereren,zodra de omstandigheden het toelaten,met een snelheid van minimaal 60 km/hrijden tot het lampje dooft.
Als het lampje blijft branden is hetminimum brandstofadditiefniveau bereikt: raadpleeg de paragraaf "Niveau brandstofadditief".

Bij een nieuwe auto kunt u de eerste paar keer dat het roetfilter geregenereerd wordt een brandluchtruiken; dit is volkomen normaal.
Als langdurig met zeer lage snelheidwordt gereden of de motor langdurig stationair draait, kan bij gasgeven soms rook uit de uitlaat waargenomen worden. Dit heeft geen invloed op deprestaties en heeft geen gevolgen voor het milieu. Laat de
filters periodiek ver vangen
volgens de in het onderhoudsboekje
aangegeven intervallen.
Als de omgeving (veel stof...) enhet gebruik (veel stadsverkeer...) daartoe aanleiding geven, moeten de filters tweekeer zo vaak worden ver vangen(zieparagraaf "Motoren").
Een verstopt interieurfilter kan de prestaties
van de airconditioning verstoren en
onaangename geuren veroorzaken.
Luchtfilter en interieurfilter
Laat bij het olie ver versen tevens het
oliefilter vervangen.
Raadpleeg het onderhoudsboekje
voor het ver vangingsinterval.
Oliefilter

Handgeschakelde versnellingsbak
De versnellingsbak is onderhoudsvrij (olie ver versen niet noodzakelijk).
Raadpleeg het onderhoudsboekje
voor het interval van deniveaucontrole.
EGS-versnellingsbak
met 6 versnellingen
De versnellingsbak is onderhoudsvrij (olie ver versen niet noodzakelijk).
Raadpleeg het onderhoudsboekje
voor het interval van deniveaucontrole.
Automatische
versnellin
gsbak
De automatische versnellingsbak is
onderhoudsvrij (olie verversen niet
noodzakelijk).

Raadpleeg het onderhoudsboekje
voor het interval van deniveaucontrole.De slijtage van de remblokken is
sterk afhankelijk van de rijstijl, vooral
bij stadsverkeer en veel kor te ritten.
Hierdoor kan het noodzakelijk blijken
om de remblokken vaker, tussen
twee onderhoudscontroles door, te laten
controleren.
Als het remsysteem vrij is van lekkages, duidt
een te laag remvloeistofniveau erop dat deremblokken versleten zijn.















Remblokken
Raadpleeg het CITROËN-netwerk of een gekwalificeerde werkplaats voor
inf
ormatie over het controleren van
de slijtage van de remschijven.

Staat van remschijven
Elektrische parkeerrem
Dit systeem hoeft niet apart gecontroleerd te worden. Als er zich toch een probleem voordoet,laat het systeem dan controleren
door het CITROËN-netwerk of een gekwalificeerde werkplaats.
Raadpleeg voor meer informatie het hoofdstuk
"Rijden - Elektrische parkeerrem - $ Storingen".
















Gebruik uitsluitend door CITROËNaanbevolen producten of gelijkwaardigekwaliteitsproducten.
Om de werking van belangrijke organen als het remsysteem te optimaliseren,selecteer t en biedt CITROËN specifieke producten aan.
Vanwege de kans op beschadigingvan het elektrisch systeem is het reinigen van de motorruimte met eenhogedrukreiniger niet toegestaan.
