display CITROEN DS5 2012 InstruktionsbÖcker (in Swedish)

I dåligt väder eller på vintern bör duförsäkra dig om att sensorerna inte är täckta av lera, rimfrost eller snö. Då du
lägger i backväxeln informeras du av enljudsignal (långt pip) om att sensorernakan vara smutsiga.
Då bilen kör i en hastighet under 10 km/tim, kan vissa ljudkällor (motorcykel, lastbil, tryckluftsborr...) utlösa parkeringshjälpens ljudsignaler.
Om ett funktionsfel
uppstår i systemet visas
denna kontrollampa på
in
strumenttavlan och/eller ett meddelande
visas på displayen, åtföljt av en ljudsignal (kort
pip), då du lägger i backväxeln.
Kontakta en CITROËN-verkstad eller en annan
kv
alificerad verkstad.

Funktionsfel
I tillägg till parkeringshjälpen bak utlösesparkeringshjälpen fram, så fort ett hinder
detekteras framför bilen och bilens hastighet är
under 10 km/tim.
Parkeringshjälpen fram stängs av om bilenstannar mer än tre sekunder med framåtväxel
ilagd, om inget hinder detekteras eller så fort
bilens hastighet överstiger 10 km/tim.
Parkeringshjälp fram
Funk tionen kopplas automatiskt bor t när en släpvagn kopplas på eller om en cykelhållare monteras (bil utrustad med en dragkrok eller en cykelhållare rekommenderad av CITROËN).



Bortkoppling/aktivering avparkeringshjälpen fram och bak
Funktionen kopplas bort med en tryckningpå denna knapp. Kontrollampan på knappen
tänds.
En ny tryckning på knappen återaktiverar
funktionen. Kontrollampan på knappen släcks.


Ljudet som sänds via högtalaren (fram
eller bak) upplyser dig om att hindret är framför eller bakom bilen.

129Körning





Backningskamera


En backningskamera aktiveras automatiskt vid
iläggning av backväxeln.
Bilden från kameran visas i färg pånavigationsdisplayen.De
gröna strecken representerar bilens
färdriktning.
De röda strecken representerar ca 30 cm
räknat från den bakre stötfångaren på bilen.
Ljudsignalen blir kontinuerlig efter denna gräns.
De blåa strecken representerar den maximala
svängradien.


Rengör backningskameran regelbundet med en svamp eller en mjuk trasa.

utan åtgärd från förarens sida när systemetdetekterar att det inte är tillräckligt ljust, eller i
vissa fall då vindrutetorkaren ko
pplas in.
Så for t det blir tillräckligt ljust eller då
vindrutetorkaren kopplas bor t, sl
äcks ljusenåter automatiskt.
Automatisk tändning av ljuset
Aktivering
)Vrid ringen till läget "AUTO"
. Denautomatiska tändningen aktiveras och ett meddelande visas på displayen.

Avaktivering
)Vrid reglaget till ett annat läge.
Avaktiveringen åtföljs av ett meddelande på displayen.


Kombination med automatiskfollow me home-belysning
Om follow me home-belysningen kombineras
med den automatiska tändningen av ljuset
finns följande extra möjligheter, när tändningen
stängs av:


- val av belysningstid, som kan vara 15,
30 eller 60 sekunder, i de inställbarafunktionerna i menyn för bilinställningar,

- automatisk påslagning av follow me
home-belysningen då den automatiska
tändningen av ljuset är inkopplad.



Funk tionsstörning
Om ljussensorn inte fungerar
normalt, tänds denna
kontrollampa och/eller ett meddelande visas på displayen, åtföljt av en
ljudsignal.
Kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad.
Vid dimma eller snöväder kanljussensorn detektera en tillräckligljusstyrka. Belysningen tänds då inte automatiskt. Täck inte över ljussensorn som är sammankopplad med regnsensorn ochbefinner sig mitt på vindrutan bakom den inre backspegeln. De funktioner som är beroende av denna sensor upphör då att fungera.

Manuell
inställning av
halogenstrålkastare







Automatisk inställning av xenonstrålkastare
För att inte störa andra trafikanter måste strålkastare med halogenlampor ställas in i höjdled, beroende på lasten i bilen.0.1 eller 2 personer på framstolarna -.Mellanläge1.
5 personer + max. tillåten last -.Mellanläge.2.
Förare + max. tillåten last. -.Mellanläge.3.
5 personer + max. tillåten last i
bagageutrymmet.

Utgångsinställning i läge "0".
Vid funktionsstörning visas
denna kontrollampa på
instrumenttavlan, en ljudsignalhörs och ett meddelande visas i displayen på
instrumenttavlan.
Systemet ställer då in strålkastarna i det undre läget. För att inte störa andra tra
fikanter justerar
det här systemet höjden på xenonlampornasljuskägla, beroende på bilens belastning. Det sker automatiskt och när bilen står stilla.


Rör inte vid xenonlamporna om ett fel uppstår. Kontakta en CITROËN-verkstad eller en annan kvalificerad verkstad.

141Sikt

När halvljus eller helljus är påslagna innebär
den här
funktionen att ljuskäglan följer vägens
riktning på ett bättre sätt.
Denna funktion är ett tillval i kombination medxenonlampor och statiskt kur vljus och förbättrar
belysningen i kur vorna avsevärt.







Adaptivt kurvljus
Med adaptivt kur vljus
Utan adaptivt kur vljus


Programmering


Funktionsfel
Funktionen kopplas in eller ur via
bilkonfigurationsmenyn.
I normalfallet är funktionen aktiverad.
Systemet minns funktionsläget när
tändningen slås ifrån.

Funktionen är inte aktiverad:-när hastigheten är noll eller mycket låg,

- då backväxeln är ilagd.
I h
ändelse av ett funktionsfel blinkar
kontrollampan på instrumenttavlan
åtföljt av ett meddelande på displayen.
Vänd dig till en CITROËN-verkstadeller en annan kvalificerad verkstad.

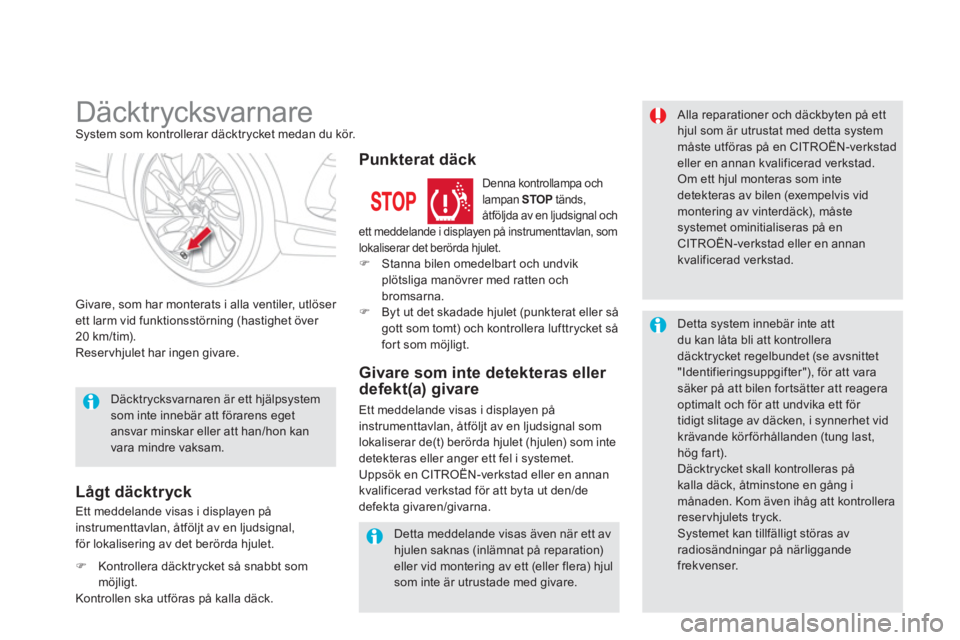

Däcktrycksvarnare System som kontrollerar däcktrycket medan du kör.
Givare, som har monterats i alla ventiler, utlöser ett larm vid funktionsstörning (hastighet över
20 km/tim).
Reservhjulet har ingen givare.

Alla reparationer och däckbyten på etthjul som är utrustat med detta systemmåste utföras på en CITROËN-verkstad
eller en annan kvalificerad verkstad. Om ett hjul monteras som intedetekteras av bilen (exempelvis vid montering av vinterdäck), måste systemet ominitialiseras på en CITROËN-verkstad eller en annan kvalificerad verkstad.
Detta meddelande visas även när ett avhjulen saknas (inlämnat på reparation) eller vid montering av ett (eller flera) hjulsom inte är utrustade med givare.


Däcktrycksvarnaren är ett hjälpsystem som inte innebär att förarens egetansvar minskar eller att han/hon kanvara mindre vaksam.

Detta system innebär inte attdu kan låta bli att kontrollera däcktrycket regelbundet (se avsnittet "Identifieringsuppgifter"), för att vara säker på att bilen for tsätter att reageraoptimalt och för att undvika ett för tidigt slitage av däcken, i synnerhet vid krävande körförhållanden (tung last, hög fart).
Däcktrycket skall kontrolleras påkalla däck, åtminstone en gång i månaden. Kom även ihåg att kontrollera reservhjulets tryck.

Systemet kan tillfälligt störas avradiosändningar på närliggandefrekvenser. Ett meddelande visas i displa
yen på
instrumenttavlan, åtföljt av en ljudsignal,för lokalisering av det berörda hjulet.
Lågt däcktryck
Denna kontrollampa och lampan STOPtänds,
åtföljda av en ljudsignal och
ett meddelande i displayen på instrumenttavlan, som
lokaliserar det berörda hjulet.) Stanna bilen omedelbar t och undvik
plötsliga manövrer med ratten och bromsarna. ) Byt ut det skadade hjulet (punkterat eller så gott som tomt) och kontrollera lufttrycket såfor t som möjligt.

Punkterat däck

Ett meddelande visas i displayen på
instrumenttavlan, åtföljt av en ljudsignal som
lokaliserar de(t) berörda hjulet (hjulen) som inte
detekteras eller anger ett fel i systemet.
Uppsök en CITROËN-verkstad eller en annankvalificerad verkstad för att byta ut den/de
defekta givaren/givarna.


Givare som inte detekteras eller
defekt(a) givare
)Kontrollera däcktrycket så snabbt som möjligt.
Kontrollen ska utföras på kalla däck.

Säkerhet
Dynamisk stabilitetskontroll(CDS)
Aktivering
Systemet aktiveras automatiskt vid varje star tav bilen.
I händelse av problem med väggreppet eller
kursens stabilitet kopplas s
ystemet in.
D
etta visas av att den här kontrollampan blinkar på instrumenttavlan.

Bortkoppling

Under speciella förhållanden som t.ex när bilen sitter fast i snön kan det vara bra att koppla
ifrån CDS-systemet för att låta hjulen snurra och återfå sitt fäste.
CDS-systemet erbjuder ytterligare
säkerhet vid normal körning, men föraren får ändå inte ta extra risker eller köra i för höga hastigheter.
Systemets funktion garanteras på villkor att föraren respekterar tillverkarens rekommendationer i fråga om hjul(däck och fälgar), bromssystemetskomponenter, elektroniska komponenter samt på villkor att CITROËNS monterings- och arbetsmetoder följs.
Efter en krock bör systemet ses över av en CITROËN-verkstad eller en annan kvalificerad verkstad.

Funk tionsstörning


Om denna kontrollampa tänds, åtföljd
av en ljudsignal och ett meddelande
i displayen på instrumenttavlan, har en funktionsstörning uppstått i något
av systemen.
Kontakta en CITROËN-verkstad eller enannan kvalificerad verkstad för en kontroll av
systemet.
Återaktivering
Systemet återaktiveras automatiskt efter varje
frånslagning av tändningen eller fr.o.m. 50 km/tim.
) Tryck på knappen.
Denna kontrollam
pa och lampan
på knappen tänds: CDS-systemet
påverkar inte längre motorns funktion.
)
Tryck en gång till på knappen
för att återaktivera systemet manuellt. Men vi rekommenderar att du kopplar in
s
ystemet igen så snar t som möjligt.

171Säkerhet
Inställning i höjdled fram
)Tryck ihop reglaget och skjut det upp eller ned tills du hittar ett spärrläge i önskadhöjd.

Fr. o. m. en far t på ca 20 km/tim
och under två minuter blinkar
indikeringslampan/lamporna
åtföljd(a) av en ljudsignal. Efter dessa
två minuter for tsätter lampan/lamporna att lysa
så länge föraren eller en eller flera passagerare
inte har spänt fast sitt bälte.
Bältespåminnarens indikeringslampor *
1.Indikeringslampa som anger att någotsäkerhetsbälte inte är fastspänt fram och/eller bak, på instrumenttavlan.
2. Indikeringslampa för vänstra bilbältet fram.3.
Indikeringslampa för högra bilbältet fram. 4.
Indikeringslampa för högra bilbältet bak.
5. Indikeringslampa för mittbältet bak.6.
Indikeringslampa för vänstra bilbältet bak.



Bältespåminnarlampor fram
Vid påslagning av tändningen tändsindikeringslampa 1
på instrumenttavlan
och indikeringslampan 2och/eller 3lyser rött i raden med
indikeringslampor för bälten och passagerarens
krockkudde fram, om motsvarande bälte inte har
spänts fast eller har lossats.


Bältespåminnarlampor bak
När tändningen slås på lyser
indikeringslamporna 4 , 5och 6rött icirka 30 sekunder, om motsvarande
bälte inte har spänts fast.
När bilen kör i en hasti
ghet över cirka 20 km/tim,
lyser indikeringslamporna 4, 5
och 6
rött, åtföljda
av en ljudsignal och ett meddelande i displayen
på instrumenttavlan, om en passagerare i
baksätet inte har s
pänt fast sitt säkerhetsbälte.

*
Beroende på version och/eller försäl
jningsland.

Urkoppling
Endast frampassagerarens krockkudde kankopplas ur: )med tändningen frånslagen
för duin nyckeln i reglaget för urkoppling avframpassagerarens krockkudde,)vrid den till läget "OFF",)dra sedan ut den i samma läge.
Beroende på modell tänds denna
kontrollampa när tändningen är
påslagen, antingen i instrumenttavlan eller i samma panel som bältespåminnarens
kontrollampor, så län
ge som urkopplingen varar.
Med tanke på barnsäkerheten måste passagerarens krockkudde fram ovillkorligen kopplas ur då en bilbarnstol monteras i bakåtvänt läge påframpassagerarens säte. Annars riskerar barnet att skadasallvarligt då krockkudden löser ut.

Om minst en av krockkuddarnas tvåvarningslampor tänds och lyser med fast sken, får du inte montera en bilbarnstol på frampassagerarens säte.
Låt en CITROËN-verkstad eller en annankvalificerad verkstad utföra en kontroll.


Återinkoppling

Så fort du tar bort bilbarnstolen, med
tändningen avstängd
, bör du vrida reglaget
till läge "ON"
för att aktivera krockkudden på
nytt och skydda frampassageraren i händelse av krock.
Med tändnin
gen påslagen tändsdenna kontrollampa i samma panel som bältespåminnarens
kontrollampor i cirka en minut, omframpassagerarens krockkudde är aktiverad.


Funk tionsstörning

Om denna kontrollampa tänds på
instrumenttavlan, åtföljd av en ljudsignal
och ett meddelande i displayen påinstrumenttavlan bör du kontakta en CITROËN-verkstad eller en annan kvalificerad
verkstad för kontroll av systemet. Det finns risk för
att krockkuddarna inte löser ut vid en kraftig krock.
Om kontrollampan blinkar, ska du
kontakta en CITROËN-verkstad eller en annan kvalificerad verkstad. Det fins riskför att frampassagerarens krockkudde
inte löser ut vid en kraftig krock.

175
Säkerhet
Sidokrockkuddar

Aktivering

Sidokrockkudden löser ut på den sida av bilen som utsätts för en kraftig sidokollision mot hela eller en del av sidokrockzonen B(rätvinkligt mot bilens längdaxel i det horisontella planet
och i riktning utifrån och in).
Sidokrockkudden blåses upp mellan höften
och axeln på personen i framsätet framför motsvarande dörrpanel.
Skyddar föraren och frampassageraren ihändelse av en kraftig sidokollision, för att
begränsa riskerna för skador på överkroppen,
mellan höften och axeln.
Varje sidokrockkudde är integrerad i
r
yggstödets stomme, på dörrsidan.
Zoner för kollisionsavkänning
A. Frontalkrock.
B. Sidokrock.
Krockgardiner
Systemet skyddar föraren och passagerarna(utom på mittplatsen bak) i händelse av enkraftig sidokrock, för att begränsa risken för
skador på sidan av huvudet.

Alla krockgardiner är inbyggda i stolparna ochden övre delen av kupén.
Vid en lättare krock från sidan eller om bilen välter är det inte säkert att
krockgardinen aktiveras.
Vid krock bakifrån eller frontalkrock aktiveras inte krockgardinen.



Aktivering

Krockgardinen aktiveras samtidigt som
motsvarande sidokrockkudde om en kraftigsidokrock inträffar mot hela eller en del avsidokrockzonen B. Krockgardinen blåses upp mellan personen ifram- eller baksätet och rutorna.
Om den här kontrollampan tänds på
instrumenttavlan, åtföljt av en ljudsignal
och ett meddelande i displayen på
instrumenttavlan bör en CITROËN-verkstad eller en annan kvalificerad verkstad kontaktas för kontroll
av systemet. Det finns risk för att krockgardinerna inte
aktiveras i händelse av en kraftig kollision.
Funktionsstörning
