Page 7 of 745
009010011
DS5_es_Chap00a_sommaire_ed02-2015
REViSiONES CAR ACTERÍSTiCA S
TÉCN
iCA
SAuDiO Y
T E L E M ÁT
iC
A
239 Depósito de carburante
242
S
istema anticonfusión de
carburante (diésel)
243
A
pertura del capó
244
C
ompartimento motor
gasolina
245
C
ompartimento motor diésel
246
I
nmovilización por falta de
carburante (diésel)
247
R
evisión de los niveles
251
Controles
253
Ad
itivo AdBlue
® y sistema
SCR (diésel BlueHDi) 264
M
otorizaciones gasolina
265
M
asas gasolina
267
M
otorizaciones diésel
269
M
asas diésel
273
Dimensiones
2 74
E
lementos de identificación
278
U
rgencia o asistencia
281
Autorradio/Bluetooth
Para las versiones
equipadas con un sistema
de navegación con
pantalla táctil, consulte el
complemento adjunto a la
documentación de a bordo.
Page 10 of 745
DS5_es_Chap00b_vue-ensemble_ed02-2015
ExteriorLlave electrónica/Acceso y arranque manos libres 5 2- 60, 100 -102
-
apertura/cierre
-
pro
tección antirrobo
-
pila
-
arranque
Alumbrado de acogida
1
49
Alumbrado direccional
1
51
Alumbrado estático de intersección
1
52
Reglaje de la altura de los faros
1
50
Cambio de una lámpara
2
11-215
-
l
uces delanteras
-
f
aros antiniebla
-
re
petidores de intermitente Limpiaparabrisas y limpialuneta
1
53 -156
Cambio de una escobilla
1
56, 228
Puer tas
52- 61
-
a
cceso y arranque manos libres
-
apertura/cierre
-
c
ierre centralizado
-
ma
ndo de emergencia
Alarma
63-65 Techo Cockpit
6
8 - 69
Barras de techo
2
32
Accesorios
234-235
ESC: ABS, AFU, ASR, CDS
1
82-185
Detección de subinflado
1
16 -117
Presión de los neumáticos
1
16, 201, 274
Cadenas para nieve
2
10
Cambio de una rueda
2
02-209
-
utillaje
-
desmontaje/montaje
Kit de reparación provisional de neumáticos
196-201 Maletero
5
3, 62
-
apertura/cierre
-
ma
ndo de emergencia
Aditivo AdBlue, puesta a nivel
25
3-257, 258-261
Cambio de una lámpara
2
16-218
-
p
ilotos traseros
-
t
ercera luz de freno
-
l
uces de matrícula
-
l
uces antiniebla
Retrovisores exteriores
8
0
Luces de los retrovisores exteriores
1
49
Depósito, sistema anticonfusión de carburante 2 3 9 - 2 41Sistema anticonfusión de carburante (diésel) 242 Ayuda al estacionamiento 1 36 -137
Cámara de marcha atrás 1 38
Remolcado
229-230
Enganche de remolque
9
9, 231
Page 15 of 745
13
DS5_es_Chap00b_vue-ensemble_ed02-2015

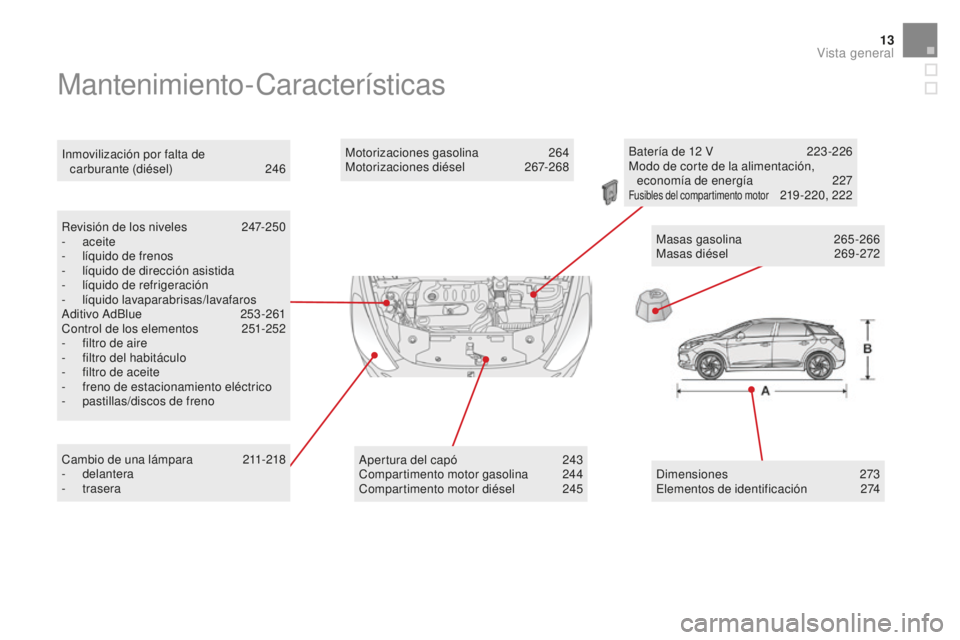

Mantenimiento-Características
Revisión de los niveles 247-250
- aceite
-
l
íquido de frenos
-
l
íquido de dirección asistida
-
l
íquido de refrigeración
-
l
íquido lavaparabrisas/lavafaros
Aditivo AdBlue
2
53-261
Control de los elementos
2
51-252
-
f
iltro de aire
-
f
iltro del habitáculo
-
f
iltro de aceite
-
f
reno de estacionamiento eléctrico
-
p
astillas/discos de freno
Cambio de una lámpara
2
11-218
-
delantera
-
trasera Apertura del capó
2
43
Compartimento motor gasolina
2
44
Compartimento motor diésel
2
45Dimensiones
273
Elementos de identificación
2
74
Inmovilización por falta de
carburante (diésel)
2
46
Batería de 12 V
2
23 -226
Modo de corte de la alimentación, economía de energía
2
27
Fusibles del compartimento motor 219-220, 222
Motorizaciones gasolina
2
64
Motorizaciones diésel
26
7-268
Masas gasolina
2
65-266
Masas diésel
26
9-272
Vista general
Page 20 of 745

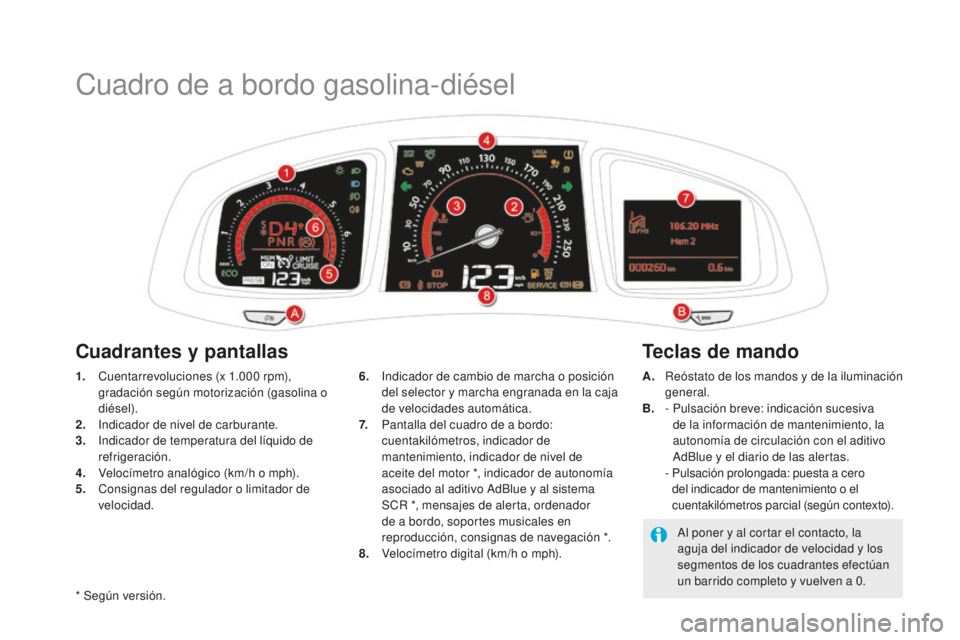

Cuadro de a bordo gasolina-diésel
1. Cuentarrevoluciones (x 1.000 rpm),
gradación según motorización (gasolina o
diésel).
2.
I
ndicador de nivel de carburante.
3.
I
ndicador de temperatura del líquido de
refrigeración.
4.
V
elocímetro analógico (km/h o mph).
5.
C
onsignas del regulador o limitador de
velocidad. A. R
eóstato de los mandos y de la iluminación
general.
B.
-
P
ulsación breve: indicación sucesiva
de la información de mantenimiento, la
autonomía de circulación con el aditivo
AdBlue y el diario de las alertas.
-
P
ulsación prolongada: puesta a cero
del indicador de mantenimiento o el
cuentakilómetros parcial (según contexto).
6. I
ndicador de cambio de marcha o posición
del selector y marcha engranada en la caja
de velocidades automática.
7.
P
antalla del cuadro de a bordo:
cuentakilómetros, indicador de
mantenimiento, indicador de nivel de
aceite del motor *, indicador de autonomía
asociado al aditivo AdBlue y al sistema
SCR *, mensajes de alerta, ordenador
de a bordo, soportes musicales en
reproducción, consignas de navegación *.
8.
V
elocímetro digital (km/h o mph).
Cuadrantes y pantallas Teclas de mando
Al poner y al cortar el contacto, la
aguja del indicador de velocidad y los
segmentos de los cuadrantes efectúan
un barrido completo y vuelven a 0.
* Según versión.
Page 31 of 745
29
TestigoEstadoCausa Acciones/Observaciones
Aditivo AdBlue
®
(diésel BlueHDi) fijo desde la puetsa
del contacto,
acompañado de una
señal sonora y de un
mensaje que indica la
autonomía restante La autonomía está comprendida
entre 600
y 2.400 km.Complete lo antes posible el nivel de AdBlue®: acuda
a la red CITROËN o a un taller cualificado o realice
usted mismo esta operación.
+ intermitente, asociado
al testigo SERVICE,
acompañado de una
señal sonora y de un
mensaje que indica la
autonomía restante.La autonomía está comprendida
entre 0
km y 600
km. Complete imperativamente
el nivel de AdBlue
® para
evitar una avería : consulte con la red CITROËN o
con un taller cualificado o realice usted mismo esta
operación.
intermitente, asociado
al testigo SERVICE,
acompañado de una
señal sonora y de un
mensaje que indica la
autonomía restante. El aditivo AdBlue
® es está vacío:
el dispositivo antiarranque
reglamentario impide el rearranque
del motor. Para poder rearrancar el motor, debe completar
imperativamente
el nivel de aditivo AdBlue®:
Consulte con la red CITROËN o con un taller
cualificado o realice usted mismo esta operación.
Es imperativo añadir una cantidad mínima de
3,8
litros de AdBlue
® al depósito de aditivo.
Para realizar la puesta a nivel o para obtener más información relatvia al aditivo AdBlue
®, consulte el apartado correspondiente.
Control de marcha
Page 255 of 745
253
DS5_es_Chap09_verifications_ed02-2015
Aditivo AdBlue® y sistema SCR
para motores diésel BlueHDi
Para garantizar el respeto del medio ambiente
y el cumplimiento de la nueva norma Euro 6
sin
que ello repercuta en las prestaciones ni en el
consumo de carburante de los motores diésel,
CITROËN ha decidido equipar sus vehículos
con un dispositivo que asocia el sistema SCR
(Reducción Catalítica Selectiva) y el filtro de
partículas (FAP) para el tratamiento de los
gases de escape.
Sistema SCR
Gracias a un aditivo denominado AdBlue® que
contiene urea, un catalizador transforma hasta
un 85% de los óxidos de nitrógeno (NOx) en
nitrógeno y en agua, elementos inofensivos
para la salud y el medio ambiente. El aditivo AdBlue
® está almacenado en un
depósito específico, situado bajo el maletero,
en la parte trasera del vehículo. Su capacidad
es de 17
litros, lo que garantiza una autonomía
de circulación de aproximadamente 20.000
km
antes de la activación de un dispositivo de
alerta que le avisa de que el nivel de reserva le
permitirá recorrer hasta 2.400
km.
Cuando lleve su vehículo a la red CITROËN o
a un taller cualificado para realizar la revisión
programada, se efectuará el llenado completo
del depósito de aditivo AdBlue
® para permitir el
buen funcionamiento del sistema SCR.
Si el kilometraje estimado entre dos intervalos
de mantenimiento supera el límite de
20.000
km, le recomendamos que acuda a la
red CITROËN o a un taller cualificado para
realizar la puesta a nivel necesaria. Cuando el depósito de AdBlue
® está
vacío, un dispositivo reglamentario
impide el rearranque del motor.
Cuando el sistema SCR falla, el nivel
de emisiones de su vehículo deja de
ser conforme a la reglamentación
Euro
6
: el vehículo se vuelve
contaminante.
En caso de que se confirme un fallo
de funcionamiento del sistema SCR,
deberá acudir lo antes posible a la red
CITROËN o a un taller cualificado:
después de recorrer 1.100
km, un
dispositivo se activará automáticamente
para impedir el rearranque del motor.
Revisiones
Page 256 of 745
DS5_es_Chap09_verifications_ed02-2015
indicadores de autonomía
Cuando se alcanza la reserva del depósito
de AdBlue® o si se detecta un fallo de
funcionamiento del sistema anticontaminación
SCR, un indicador le permite conocer, al poner
el contacto, la estimación de kilómetros que
quedan por recorrer antes de que el motor de
arranque se bloquee.
Si se detecta simultáneamente un fallo y
nivel bajo de AdBlue
®, se indica la autonomía
mínima.
En caso de riesgo de ausencia de arranque debida a una falta de
aditivo AdBlue®
El dispositivo reglamentario de
antiarranque del motor se activa
automáticamente cuando el depósito
de AdBlue
® está vacío. Autonomía superior a 2 400 km
Al poner el contacto, no se muestra
ninguna información sobre la autonomía
automáticamente en el cuadro de a bordo.
La pulsación de este botón permite visualizar
momentáneamente la autonomía de circulación.
Por encima de 5
000 km, el valor no se
especifica.
Page 257 of 745
255
DS5_es_Chap09_verifications_ed02-2015
Al poner el contacto, el testigo UREA se
enciende acompañado de una señal sonora y
de la indicación de un mensaje (por ejemplo:
"Llene con aditivo anticontaminación:
Arranque prohibido en 1.500 km") indicando
la autonomía de circulación expresada en
kilómetros o millas.
Al circular, el mensaje se indica cada 300
km
mientras no se complete el nivel de aditivo.
Acuda a la red CITROËN o a un taller
cualificado para realizar una puesta a nivel de
aditivo AdBlue
®.
También puede efectuar usted mismo la puesta
a nivel.
Para más información relativa a la puesta a
nivel de aditivo AdBlue
®, consulte el apartado
correspondiente. Autonomía comprendida entre 600 y 2.400 km
Al poner el contacto, el testigo SERVICE
se enciende y el testigo UREA parpadea,
acompañados de una señal sonora y de la
indicación de un mensaje (por ejemplo: "Llene
con aditivo anticontaminación: Arranque
prohibido en 600 km") indicando la autonomía
de circulación expresada en kilómetros o millas.
Al circular, el mensaje se indica cada 30 segundos
mientras no se complete el nivel de aditivo.
Acuda a la red CITROËN o a un taller
cualificado para realizar una puesta a nivel de
aditivo AdBlue
®.
También puede efectuar usted mismo la puesta
a nivel.
En caso contrario, no podrá rearrancar el motor
del vehículo. Autonomía comprendida entre 0 y 600 km
Al poner el contacto, el testigo SERVICE
se enciende y el testigo UREA parpadea,
acompañados de una señal sonora y de la
indicación del mensaje: "Llene con aditivo
anticontaminación: Arranque prohibido".
El depósito de AdBlue
® está vacío: el
dispositivo de antiarranque reglamentario
impide el rearranque del motor.
in
movilización por falta de aditivo AdBlue
®
Para poder arrancar el motor, le
recomendamos que acuda a la red
CITROËN o a un taller cualificado para
realizar la puesta a nivel necesaria.
En caso de que lo realice usted mismo,
es necesario que efectúe un repostaje
de al menos 3,8
litros de AdBlue
® en el
depósito.
Para más información relativa a la puesta a
nivel de aditivo AdBlue
®, consulte el apartado
correspondiente.
Revisiones
Page 259 of 745
257
DS5_es_Chap09_verifications_ed02-2015
Cada vez que se ponga el contacto,
los testigos SERVICE y autodiagnosis
motor se encenderán y el testigo UREA
parpadeará, acompañados de una señal
sonora y de la indicación del mensaje "Fallo
anticontaminación: Arranque prohibido". Arranque prohibido
Para poder rearrancar el motor, deberá acudir
imperativamente a la red CITROËN o a un
taller cualificado.Ha superado el límite kilométrico
autorizado: el dispositivo antiarranque
impide el rearranque del motor. Congelación del aditivo AdBlue
®
El aditivo AdBlue® se congela a una
temperatura inferior a -11 °C.
El sistema SCR incluye un
dispositivo de calentamiento del
depósito de AdBlue
® que le permite
circular en condiciones climáticas
extremadamente frías.
Revisiones
Page 260 of 745
DS5_es_Chap09_verifications_ed02-2015
Puesta(s) a nivel del aditivo AdBlue®
El depósito de AdBlue® se llenará en cada
revisión del vehículo en la red CITROËN o en
un taller cualificado.
No obstante, teniendo en cuenta la capacidad
del depósito, puede que sea necesario realizar
alguna puesta a nivel adicional entre dos
revisiones, en particular si aparece alguna
alerta (testigos y mensaje).
Puede acudir a la red CITROËN o a un taller
cualificado.
Si realiza la puesta a nivel usted mismo, lea
atentamente las siguientes advertencias.Precauciones de uso
El aditivo AdBlue® es una solución fabricada
a base de urea. Este líquido es ininflamable,
incoloro e inodoro (si se conserva en un lugar
fresco).
En caso de contacto con la piel, lave
la zona afectada con agua y jabón. Si
entra en contacto con los ojos, aclárelos
inmediatamente con abundante agua o con una
solución de lavado ocular durante al menos
15
minutos. Si siente quemazón o irritación
persistente, consulte con un médico.
En caso de ingestión, aclare inmediatamente la
boca con agua limpia y beba mucha agua.
En algunas condiciones (temperaturas
extremas, por ejemplo) no se pueden excluir
los riesgos de fuga de amoniaco: no inhale el
producto. Los vapores de amoniaco provocan
irritación en las mucosas (los ojos, la nariz y la
garganta).
Conserve el AdBlue
® fuera del alcance
de los niños, en el recipiente original.
No transvase nunca el AdBlue
® a otro
recipiente: perdería sus cualidades de
pureza. Utilice el aditivo AdBlue
® únicamente conforme
a la norma ISO 22241.
No diluya nunca el aditivo en agua.
No vierta el aditivo en el depósito de
gasoil.
Nunca complete el nivel desde un
distribuidor de AdBlue
® reservado al
uso de pesos pesados.
El acondicionamiento en botes con sistema
antigoteo permite simplificar las operaciones
de puesta a nivel. Puede adquirir botes de
1,89
litros (1/2
galón) en la red CITROËN o en
un taller cualificado.
