CITROEN DS5 HYBRID 2012 Lietošanas Instrukcija (in Latvian)

49Hibrīda sistēma

Augsta sprieguma akumulatora bateriju nekādāgadījumā nedrīkst uzlādēt no ārēja avota un
ar to jārīkojas tikai pēcpārdošanas nodaļas
mehāniķiem.

Tā var radīt smagus apdegumus un elektriskielādi
¼i var izraisīt smagus apdegumus un pat
n
āvi.
Izlietota Ni-MH (Niķeļa Metāla Hidrīda) augstaspieguma akumulatora baterija jānodod
atbilstošā veidā caur pēcpārdošanas nodaļu, lai
tās pārstrāde neradītu nekādu risku apkārtējai
videi.

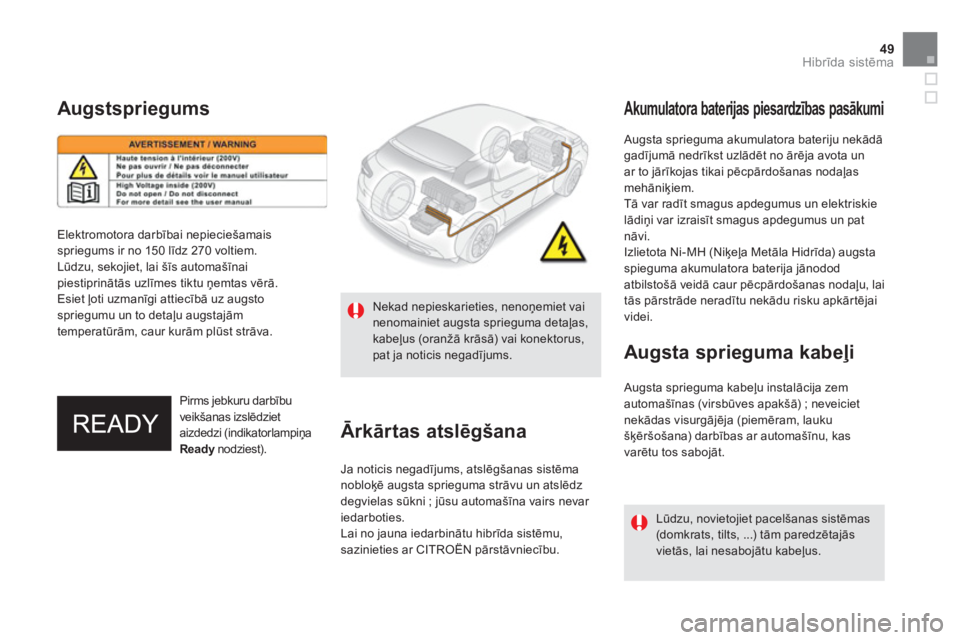

Augstspriegums

Elektromotora darbībai nepieciešamaisspriegums ir no 150 līdz 270 voltiem.
Lūdzu, sekojiet, lai šīs automašīnai piestiprinātās uzlīmes tiktu ņemtas vērā.
Esiet ļoti uzmanīgi attiecībā uz augsto spriegumu un to detaļu augstajām
temperatūrām, caur kurām plūst strāva.
Ārkārtas atslēgšana
Ja noticis negadījums, atslēgšanas sistēmanobloķē augsta sprieguma strāvu un atslēdz
degvielas sūkni ; jūsu automašīna vairs nevar iedarboties.Lai no jauna iedarbinātu hibrīda sistēmu,
sazinieties ar CITROËN pārstāvniecību.
Augsta sprieguma kabeļu instalācija zem
automašīnas (virsbūves apakšā) ; neveiciet
nekādas visurgājja (piemēram, lauku šķēršošana) darbības ar automašīnu, kas
varētu tos sabojāt.
Pirms jebkuru darbību
veikšanas izslēdziet
aizdedzi (indikatorlampiņa
Ready nodziest).
y

Akumulatora baterijas piesardzības pasākumi


Augsta sprieguma kabeļi
Lūdzu, novietojiet pacelšanas sistēmas (domkrats, tilts, ...) tām paredzētajās vietās, lai nesabojātu kabeļus.


Nekad nepieskarieties, nenoņemiet vai nenomainiet augsta sprieguma detaļas, kabeļus (oranžā krāsā) vai konektorus, pat ja noticis negadījums.

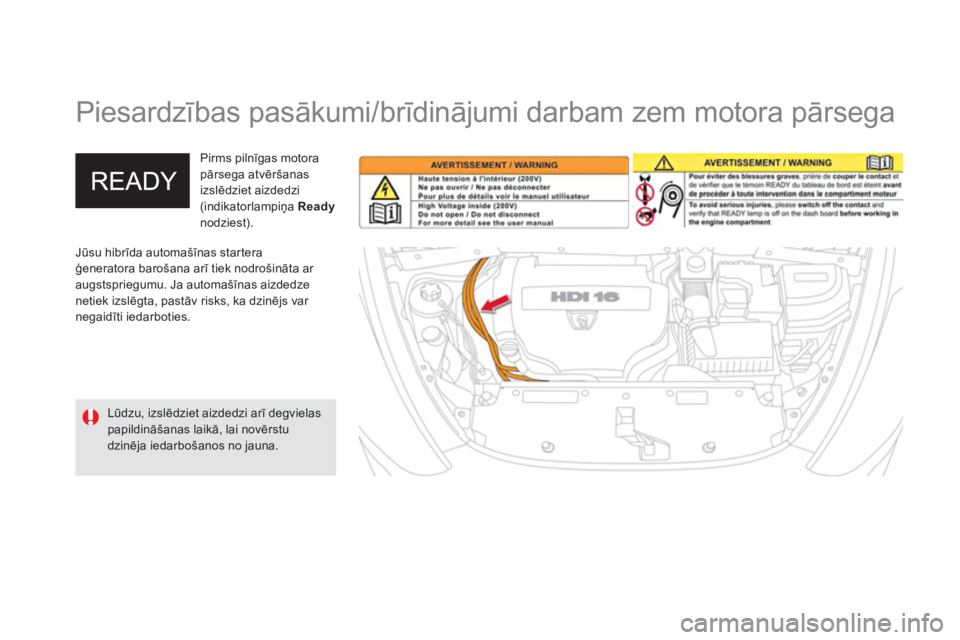

Piesardzības pasākumi/brīdinājumi darbam zem motora pārsega
Jūsu hibrīda automašīnas starteraģeneratora baro

51Hibrīda sistēma

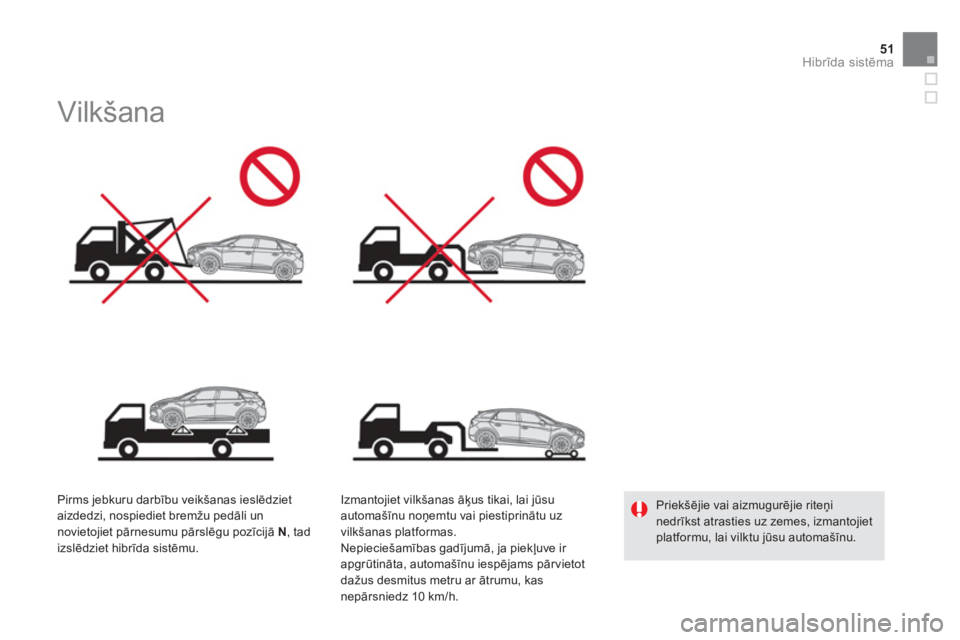

Vilkšana


Pirms jebkuru darbību veikšanas ieslēdziet
aizdedzi, nospiediet bremžu pedāli un
novietojiet pārnesumu pārslēgu pozīcijā N, tad
izslēdziet hibrīda sistēmu. Izmanto
jiet vilk

001
Darbības kontrole

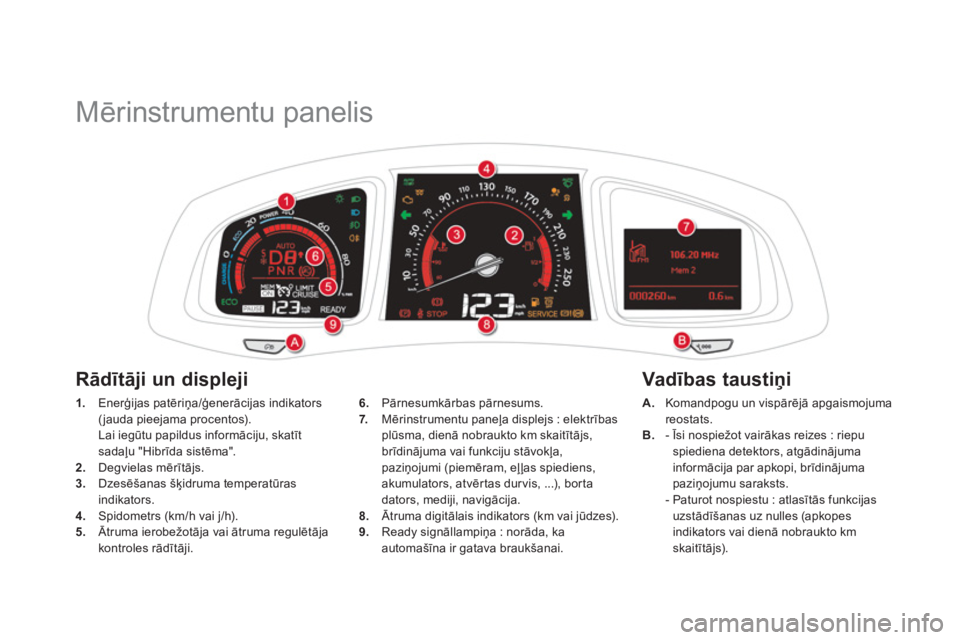

Mērinstrumentu panelis
1.
Enerģijas patēriņa/ģenerācijas indikators(jauda pieejama procentos).
Lai ie
gūtu papildus informāciju, skatīt
sadaļu "Hibrīda sistēma".
2.
Degvielas mērītājs. 3.Dzesēšanas šķidruma temperatūras indikators. 4.
Spidometrs (km/h vai j/h). 5.
Ātruma ierobe

Darbības kontrole
Signāllampiņas
Pēc motora iedarbināšanas šīm pašām
signāllampiņām jānodziest.
Ja kāda no tām turpina degt, pirms braukšanas noskaidrojiet to degšanas iemeslus.
Papildu brīdinājumi

Atsevišķu signāllampiņu iedegšanos var papildināt skaņas signāls un paziņojums
mēraparātu panelī.
Signāllampiņai iedegoties, tā var mirgot vaipalikt degot.


Atsevišķām signāllampiņām ir divu veidu iedegšanās : fiksētā režīmā vai mirgojoša.

Vienīgi noskaidrojot iedegušos signāllampiņu saistību ar automašīnas darbības stāvokli, var uzzināt, vaisituācija ir normāla vai ir parād
¯jusies darbības anomālija.
Lai iegūtu papildus informāciju, skatītaprakstu turpmāk esošajā tabulā. Vizuālie at
gādinājumi vadītāju informē par sistēmas iedarbošanos (iedarbošanās vai neitralizācija) vai par darbības anomālijas parādīšanos (brīdinājuma signāllampiņa).


Pēc aizdedzes ieslēgšanas

Pēc automašīnas aizdedzes ieslēgšanas uz
dažām sekundēm mēraparātu panelī un/vai mēraparātu paneļa displejā iedegas atsevišķas
brīdinājuma signāllampiņas.

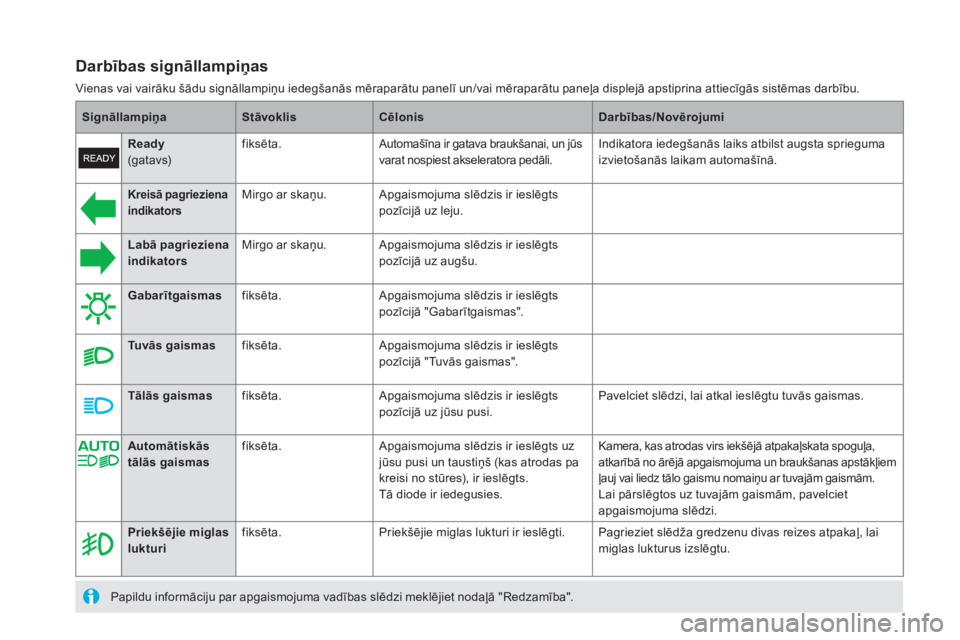

Darbības signāllampiņas
Vienas vai vairāku šādu signāllampiņu iedegšanās mēraparātu panelī un/vai mēraparātu paneļa displejā apstiprina attiecīg
—s sistēmas darbību.
SignāllampiņaStāvoklisCēlonisDarbības/Novērojumi




Kreisā pagrieziena indikatorsMirgo ar skaņu. Apgaismojuma slēdzis ir ieslēgts pozīcijā uz leju.




Labā pagriezienaindikatorsMirgo ar skaņu. Apgaismojuma slēdzis ir ieslēgts pozīcijā uz augšu.




Gabarītgaismasfiksēta. Apgaismojuma slēdzis ir ieslēgts pozīcijā "Gabarītgaismas".




Tuvās gaismasfiksēta. Apgaismojuma slēdzis ir ieslēgts pozīcijā "Tuvās gaismas".




Tālās gaismasfiksēta. Apgaismojuma slēdzis ir ieslēgts pozīcijā uz jūsu pusi. Pavelciet slēdzi, lai atkal ieslēgtu tuvās gaismas.




Priekšējie miglas lukturifiksēta. Priek

57

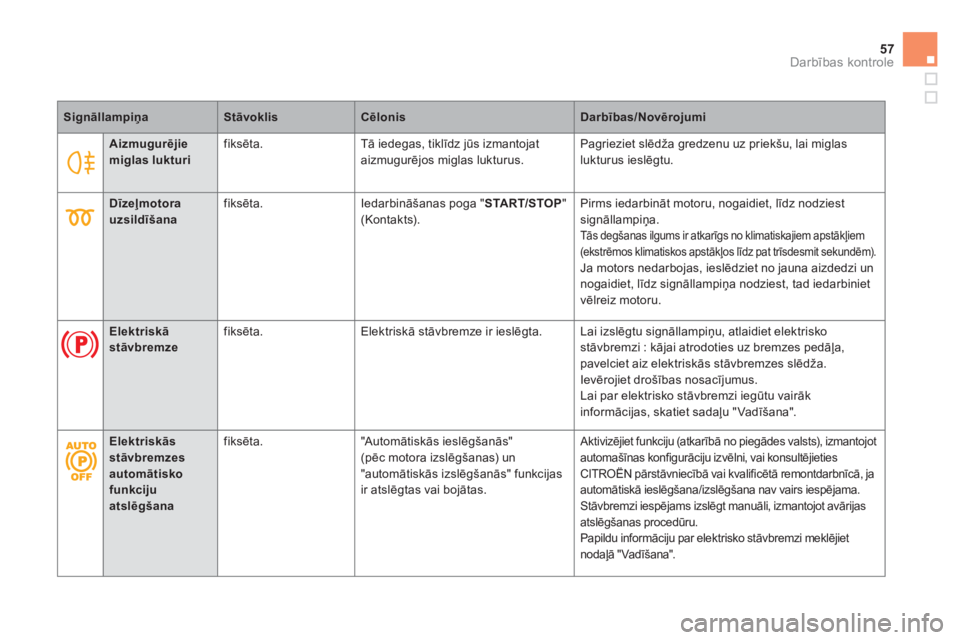

Darbības kontrole




Aizmugurējiemiglas lukturi
fiksēta. Tā iedegas, tiklīdz jūs izmantojat
aizmugurējos miglas lukturus. Pagrieziet slēdža gredzenu uz priekšu, lai miglas
lukturus ieslēgtu.
SignāllampiņaStāvoklisCēlonisDarbības/Novērojumi




Dīzeļmotorauzsildīšana
fiksēta. Iedarbināšanas poga "STA R T/STOP"(Kontakts). Pirms iedarbināt motoru, nogaidiet, līdz nodziestsignāllampiņa. Tās degšanas ilgums ir atkarīgs no klimatiskajiem apstākļiem (ekstrēmos klimatiskos apstākļos līdz pat trīsdesmit sekundēm).
Ja motors nedarbojas, ieslēdziet no jauna aizdedzi un nogaidiet, līdz signāllampiņa nodziest, tad iedarbiniet
vēlreiz motoru.

Elektriskā stāvbremze
fiksēta. Elektriskā stāvbremze ir ieslēgta. Lai izslēgtu signāllampiņu, atlaidiet elektrisko stāvbremzi : kājai atrodoties uz bremzes pedāļa,pavelciet aiz elektriskās stāvbremzes slēdža.
Ievērojiet drošības nosacījumus.
Lai par elektrisko stāvbremzi iegūtu vairāk
informācijas, skatiet sadaļu "Vadīšana".


Elektriskās stāvbremzesautomātisko funkciju atslēgšana


fiksēta. "Automātiskās ieslēgšanās" (pēc motora izslēgšanas) un
"automātiskās izslēgšanās" funkcijasir atslēgtas vai bojātas.
Aktivizējiet funkciju (atkarībā no piegādes valsts), izmantojot
automašīnas konfigurāciju izvēlni, vai konsultējietiesCITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā, ja
automātiskā ieslēgšana/izslēgšana nav vairs iespējama.
Stāvbremzi iespējams izslēgt manuāli, izmantojot avārijas
atslēgšanas procedūru.
Papildu in
formāciju par elektrisko stāvbremzi meklējietnodaļā "Vadīšana".

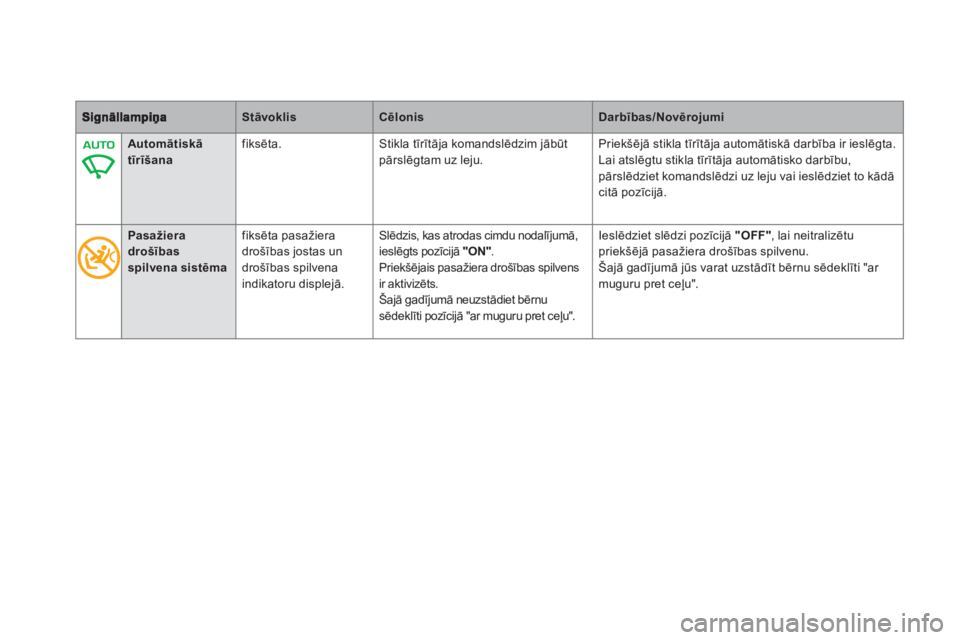

StāvoklisCēlonisDarbības/Novērojumi




Automātiskā
tīrīšanafik
sēta. Stikla tīrītāja komandslēdzim jābūt
pārslēgtam uz leju. Priekšē
j
— stikla tīrītāja automātiskā darbība ir ieslēgta.
Lai atslē
gtu stikla tīrītāja automātisko darbību, pārslēdziet komandslēdzi uz leju vai ieslēdziet to kād
—citā pozīcijā.




Pasažiera drošības spilvena sistēma
fiksēta pasažiera
drošības jostas un
drošības spilvena
indikatoru displejā.
Slēdzis, kas atrodas cimdu nodalījumā, ieslēgts pozīcijā "ON".Priekšējais pasažiera drošības spilvens
ir aktivizēts.
