Page 37 of 364

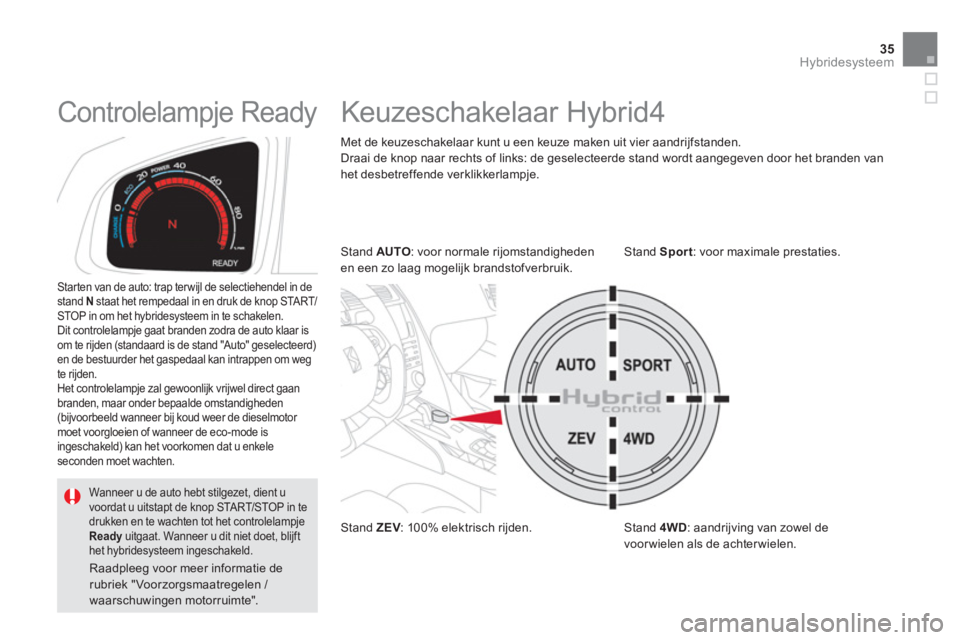

35
Hybridesysteem
Keuzeschakelaar Hybrid4
Met de keuzeschakelaar kunt u een keuze maken uit vier aandrijfstanden.
Draai de knop naar rechts o
f links: de geselecteerde stand wordt aangegeven door het branden van het desbetreffende verklikkerlampje.
Stand ZE
V
: 100% elektrisch rijden. V
Stand Sport: voor maximale prestaties.
Stand
4WD
: aandrijving van zowel de
voorwielen als de achterwielen.
Stand AUTO
: voor normale rijomstandigheden
en een zo laag mogelijk brandstofverbruik.
Starten van de auto: trap ter wijl de selectiehendel in destand Nstaat het rempedaal in en druk de knop STA R T/STOP in om het hybridesysteem in te schakelen.
Dit controlelampje gaat branden zodra de auto klaar is
om te rijden (standaard is de stand "Auto" geselecteerd) en de bestuurder het gaspedaal kan intrappen om wegte rijden.
Het controlelampje zal gewoonlijk vrijwel direct gaanbranden, maar onder bepaalde omstandigheden(bijvoorbeeld wanneer bij koud weer de dieselmotor
moet voorgloeien of wanneer de eco-mode is
ingeschakeld) kan het voorkomen dat u enkele seconden moet wachten.
Controlelampje Ready
Wanneer u de auto hebt stilgezet, dient uvoordat u uitstapt de knop STA R T/STOP in te drukken en te wachten tot het controlelampje Ready
uitgaat. Wanneer u dit niet doet, blijft yhet hybridesysteem ingeschakeld.
Raadpleeg voor meer informatie de rubriek "Voorzorgsmaatregelen / waarschuwingen motorruimte".

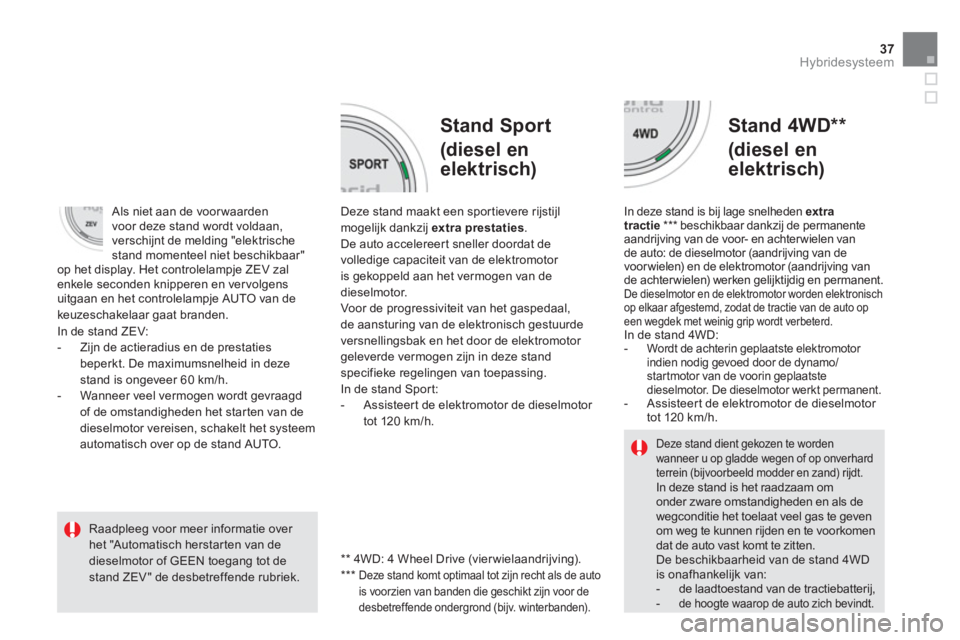

Page 39 of 364
37
Hybridesysteem
Stand Sport
(diesel en
elektrisch)
Stand 4WD **
(diesel en
elektrisch)
Deze stand maakt een spor tievere rijstijl
mogelijk dankzij extra prestaties.De auto accelereert sneller doordat devolledige capaciteit van de elektromotor is gekoppeld aan het vermogen van de dieselmotor.
Voor de progressiviteit van het gaspedaal,
de aansturing van de elektronisch gestuurde
versnellingsbak en het door de elektromotor geleverde vermogen zijn in deze standspecifieke regelingen van toepassing.
In de stand Sport:
- Assisteert de elektromotor de dieselmotor
tot 120 km/h.
In deze stand is bij lage snelheden extratractie
***
beschikbaar dankzij de permanente aandrijving van de voor- en achter wielen van
de auto: de dieselmotor (aandrijving van de
voor wielen) en de elektromotor (aandrijving van
de achterwielen) werken gelijktijdig en permanent.De dieselmotor en de elektromotor worden elektronisch op elkaar afgestemd, zodat de tractie van de auto opeen wegdek met weinig grip wordt verbeterd. In de stand 4WD:
-
Wordt de achterin geplaatste elektromotor
indien nodig gevoed door de dynamo/startmotor van de voorin geplaatste
dieselmotor. De dieselmotor werkt permanent.
- Assisteert de elektromotor de dieselmotor
tot 120 km/h. In
de stand ZEV:
- Zijn de actieradius en de prestaties
beperkt. De maximumsnelheid in deze
stand is ongeveer 60 km/h.
- Wanneer veel vermogen wordt gevraagdof de omstandigheden het starten van de
dieselmotor vereisen, schakelt het systeem
automatisch over op de stand AUTO.
Als niet aan de voorwaarden
voor deze stand wordt voldaan,
verschijnt de melding "elektrische stand momenteel niet beschikbaar"
op het display. Het controlelampje ZEV zal enkele seconden knipperen en ver volgens
uitgaan en het controlelampje AUTO van dekeuzeschakelaar gaat branden.
Deze stand dient gekozen te wordenwanneer u op gladde wegen of op onverhard terrein (bijvoorbeeld modder en zand) rijdt.In deze stand is het raadzaam om onder zware omstandigheden en als de wegconditie het toelaat veel gas te gevenom weg te kunnen rijden en te voorkomendat de auto vast komt te zitten. De beschikbaarheid van de stand 4WD is onafhankelijk van:- de laadtoestand van de tractiebatterij, -de hoogte waarop de auto zich bevindt.
Raadpleeg voor meer informatie over het "Automatisch herstarten van de dieselmotor of GEEN toegang tot destand ZEV" de desbetreffende rubriek.
**
4WD: 4 Wheel Drive (vierwielaandrijving).
***
Deze stand komt optimaal tot zijn recht als de auto
is voorzien van banden die geschikt zijn voor de
desbetreffende ondergrond (bijv. w i nte r b a n d e n).

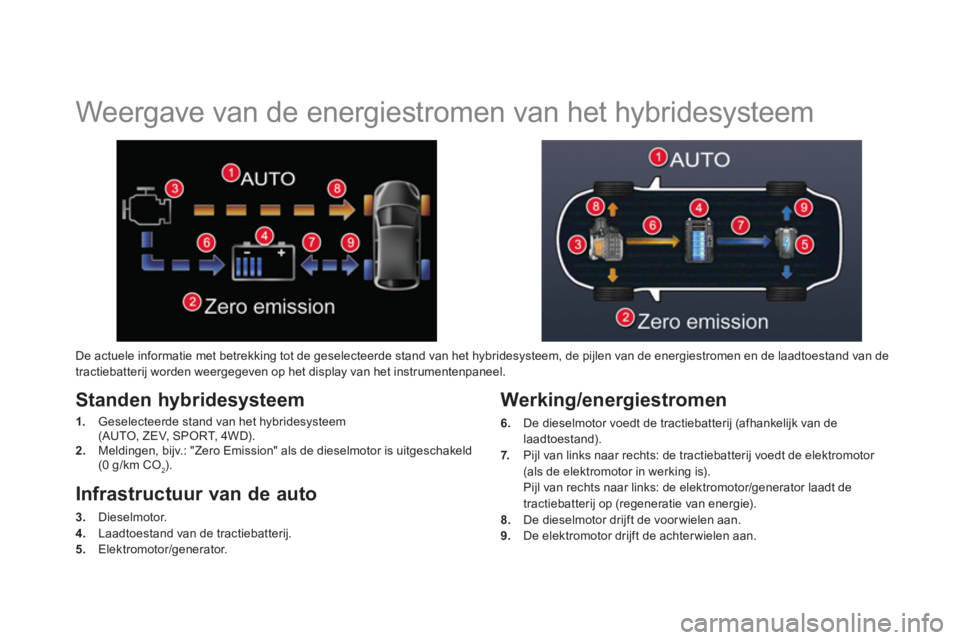

Page 42 of 364
Weergave van de energiestromen van het hybridesysteem
Standen hybridesysteem
1.
Geselecteerde stand van het hybridesysteem(AUTO, ZEV, SPORT, 4WD).2.
Meldingen, bijv.: "Zero Emission" als de dieselmotor is uitgeschakeld (0 g/km CO2).
Werking/energiestromen
6.
De dieselmotor voedt de tractiebatterij (afhankelijk van de
laadtoestand
).
7.Pijl van links naar rechts: de tractiebatterij voedt de elektromotor (als de elektromotor in werking is).
Pijl van rechts naar links: de elektromotor/generator laadt de
tractiebatterij op (regeneratie van energie). 8. De dieselmotor drijft de voor wielen aan. 9.De elektromotor drijft de achter wielen aan.
Infrastructuur van de auto
3.
Dieselmotor.4.
Laadtoestand van de tractiebatterij.5.
Elektromotor/generator. De actuele informatie met betrekkin
g tot de geselecteerde stand van het hybridesysteem, de pijlen van de energiestromen en de laadtoestand van de
tractiebatterij worden weergegeven op het display van het instrumentenpaneel.

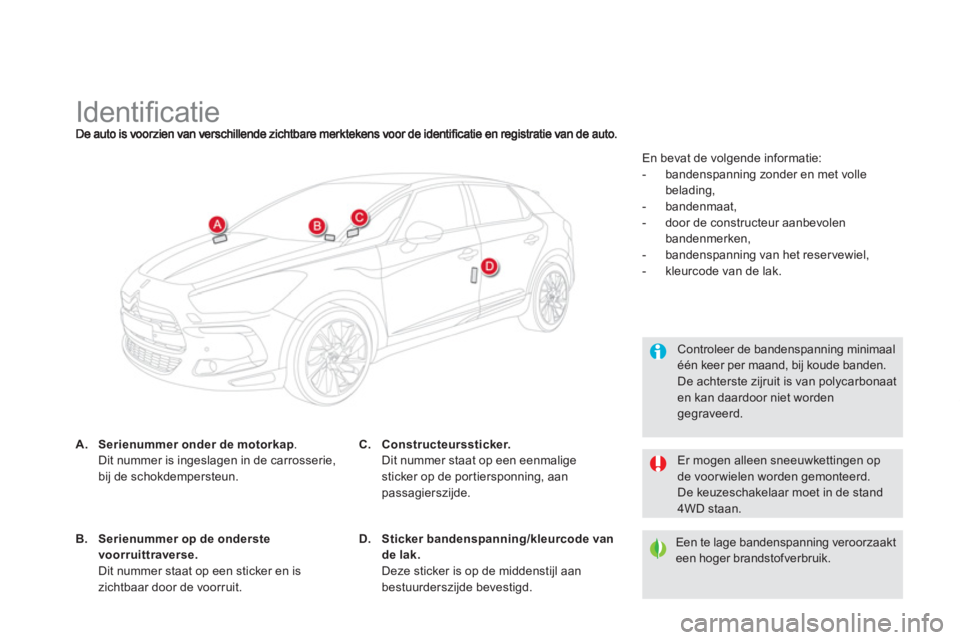

Page 256 of 364
Identifi catie
A.Serienummer onder de motorkap.Dit nummer is ingeslagen in de carrosserie, bij de schokdempersteun.
Controleer de bandenspanning minimaal één keer per maand, bij koude banden. De achterste zijruit is van polycarbonaaten kan daardoor niet wordengegraveerd.
Een te lage bandenspanning veroorzaakteen hoger brandstofverbruik.
B.Serienummer op de onderste
voorruittraverse.Dit nummer staat op een sticker en is zichtbaar door de voorruit.
C.Constructeurssticker. Dit nummer staat op een eenmaligesticker op de por tiersponning, aan
passagierszijde.
D.Sticker bandenspanning/kleurcode van
de lak. Deze sticker is op de middenstijl aan
bestuurderszijde bevestigd.
En bevat de volgende informatie:
- bandenspanning zonder en met volle
belading,
- bandenmaat,
- door de constructeur aanbevolen bandenmerken,
- bandenspanning van het reservewiel,
- kl
eurcode van de lak.
Er mogen alleen sneeuwkettingen opde voor wielen worden gemonteerd. De keuzeschakelaar moet in de stand4WD staan.
