9Snabbguide

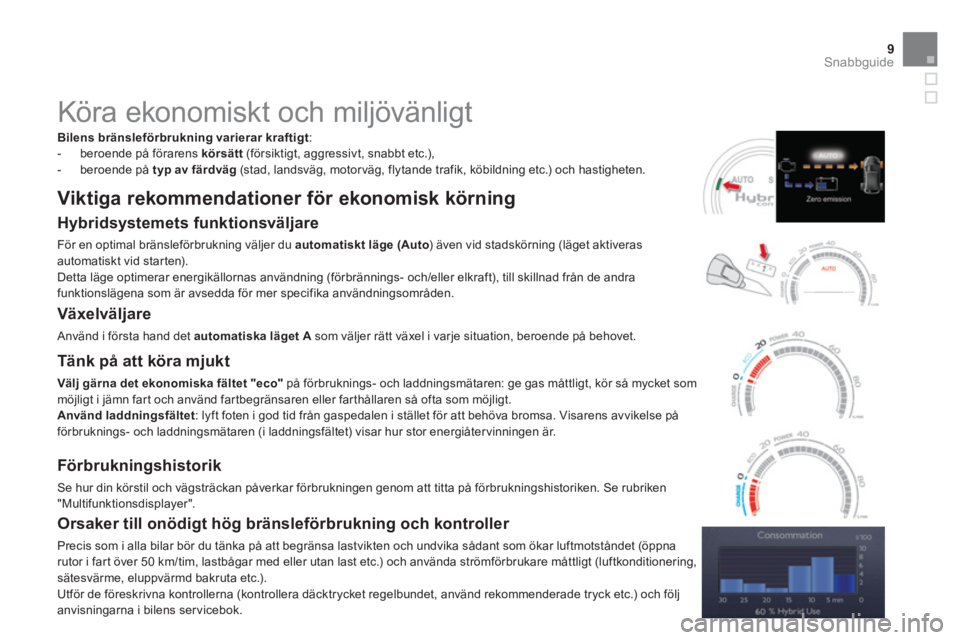

Köra ekonomiskt och miljövänligt
Bilensbränsleförbrukningvarierar kraftigt
:


- beroende på förarens körsätt(försiktigt, aggressivt, snabbt etc.),

- beroende på
typ av färdväg(stad, landsväg, motor väg, flytande trafik, köbildning etc.) och hastigheten.


Viktiga rekommendationer för ekonomisk körning


Hybridsystemets funktionsväljare

För en optimal bränsleförbrukning väljer du automatiskt läge (Auto) även vid stadskörning (läget aktiveras oautomatiskt vid star ten).
Detta läge optimerar energikällornas användning (förbrännings- och/eller elkraft), till skillnad från de andra
funktionslägena som är avsedda för mer specifika användningsområden.

Växelväljare
Använd i första hand det automatiska läget A
som väljer rätt växel i varje situation, beroende på behovet.


Orsaker till onödigt hög bränsleförbrukning och kontroller

Precis som i alla bilar bör du tänka på att begränsa lastvikten och undvika sådant som ökar luftmotståndet (öppna
rutor i far t över 50 km/tim, lastbågar med eller utan last etc.) och använda strömförbrukare måttligt (luftkonditionering,sätesvärme, eluppvärmd bakruta etc.).
Utför de föreskrivna kontrollerna (kontrollera däcktrycket regelbundet, använd rekommenderade tryck etc.) och följ
anvisnin
garna i bilens ser vicebok.



Tänk på att köra mjukt
Välj gärna det ekonomiska fältet "eco"
på förbruknings- och laddningsmätaren: ge gas måttligt, kör så mycket sommöjligt i jämn fart och använd fartbegränsaren eller far thållaren så ofta som möjligt.
Använd laddningsfältet : lyft foten i god tid från gaspedalen i stället för att behöva bromsa. Visarens avvikelse på
förbruknings- och laddningsmätaren (i laddningsfältet) visar hur stor energiåtervinningen är.

Förbrukningshistorik

Se hur din körstil och vägsträckan påverkar förbrukningen genom att titta på förbrukningshistoriken. Se rubriken
"Multifunktionsdisplayer".

Snabbguide

Helljusassistans

Detta system kopplar om automatisktmellan helljus och halvljus beroende på
trafikförhållandena, med hjälp av en kamerasom sitter på innerbackspege
157

Parkeringshjälp fram ochbak
Det här systemet ger föraren information om hinder framför eller bakom bilen vid
parkeringsmanövrer.
147

Sats för provisorisk däckreparation
Det här är en komplett utrustning som
består av en kompressor och en patron med
tätningsmedel för provisorisk däckreparation.
20
0

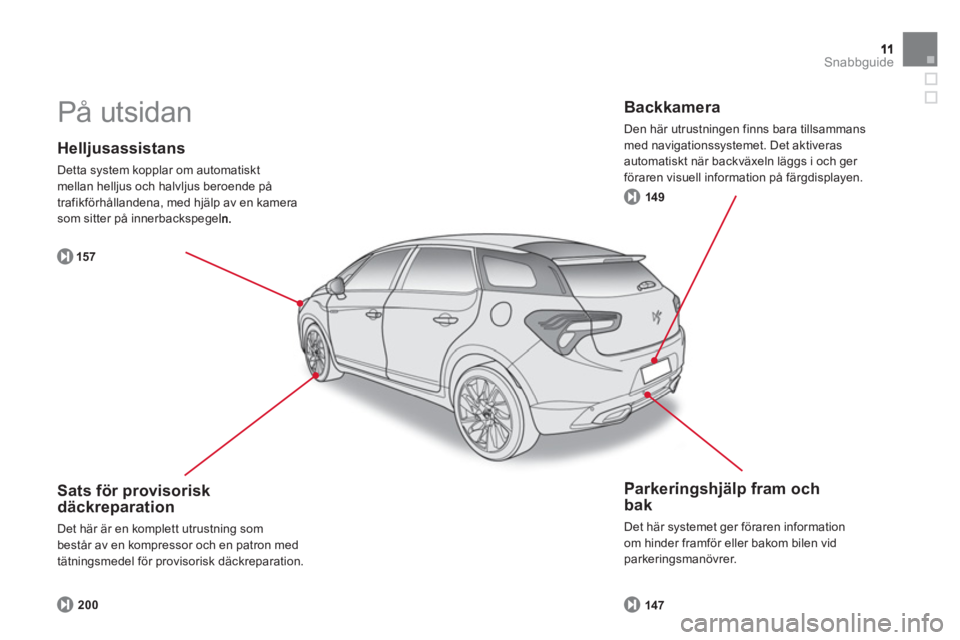

På utsidan
Backkamera

Den här utrustningen finns bara tillsammans
med navigationssystemet. Det aktiveras
automatiskt när backväxeln läggs i och ger föraren visuell information på färgdisplayen.
14 9

13Snabbguide
På insidan

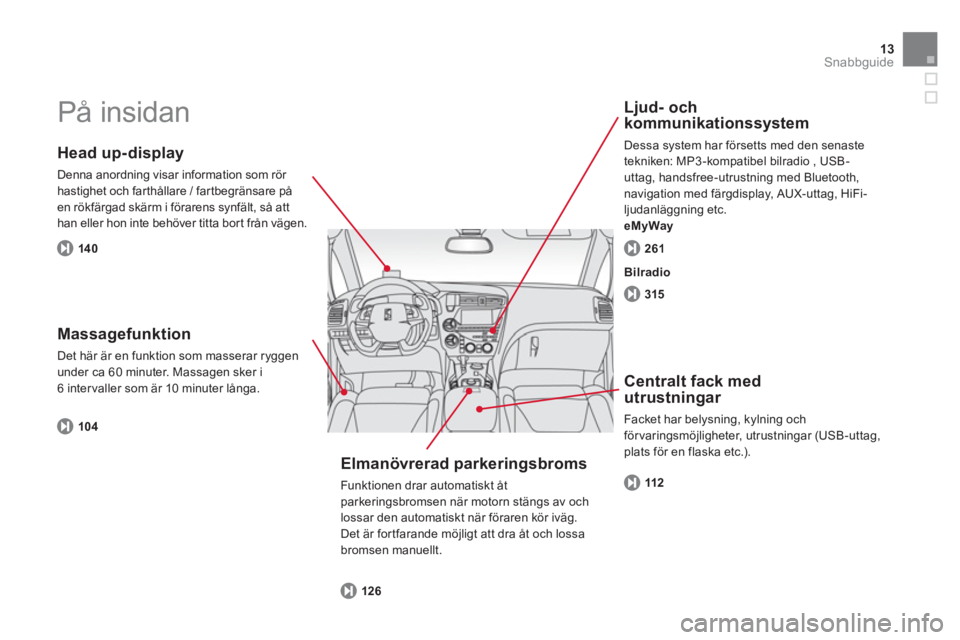

Head up-display

Denna anordning visar information som rör hastighet och far thållare / far tbegränsare på en rökfärgad skärm i förarens synfält, så att han eller hon inte behöver titta bor t från vägen.


Centralt fack medutrustningar

Facket har belysning, kylning och
förvaringsmöjligheter, utrustningar (USB-uttag,
plats för en flaska etc.).

Ljud- och kommunikationssystem

Dessa system har försetts med den senaste
tekniken: MP3 -kompatibel bilradio , USB-
uttag, handsfree-utrustning med Bluetooth,
navigation med färgdisplay, AUX-uttag, HiFi-
ljudanläggning etc.eMyWay
140
112
315
261
Bilradio

Massagefunktion

Det här är en funktion som masserar ryggen
under ca 60 minuter. Massagen sker i 6 inter valler som är 10 minuter långa.
10
4
Elmanövrerad parkeringsbroms
Funktionen drar automatiskt åt parkeringsbromsen när motorn stängs av ochlossar den automatiskt när föraren kör iväg. Det är fortfarande möjligt att dra åt och lossa bromsen manuellt.
126

14 . Reglage för fönsterhissar / elektriskt
barnlås / centrallås.
15
. Reglage för eMyWay.
16.Växelspak.
17. Väljare för Hybrid4-läget.
18
. Reglage för värme / luftkonditionering.
19.Bilradio.
20.Varningsblinkers. 21. Multifunktionsdisplay.22.Justerbara och stängningsbara
ventilationsmunstycken i mitten.
23
.Klocka.
24.Start med knappen START/STOP.
25. Läsare för elektronisk nyckel.
26. Reglage för torkare / spolare / färddator.

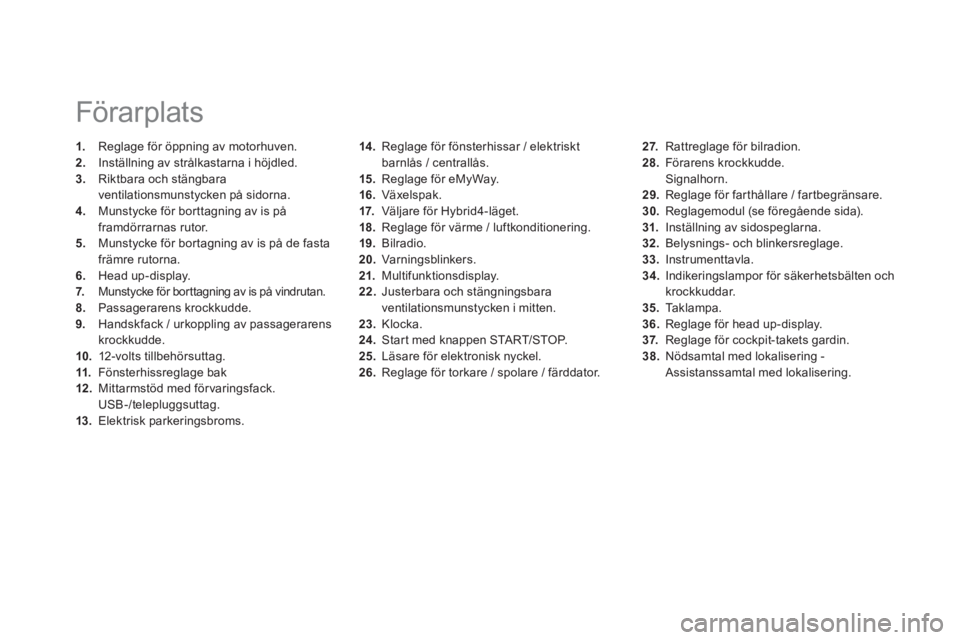

Förarplats
1.
Reglage för öppning av motorhuven.2.
Inställning av strålkastarna i höjdled. 3.
Riktbara och stängbara
ventilationsmunstycken på sidorna.4. Munstycke för bor ttagning av is på
fr
amdörrarnas rutor. 5. Munstycke för bor tagning av is på de fasta främre rutorna.
6.Head up-display. 7. Munstycke för bor ttagning av is på vindrutan. 8.Passagerarens krockkudde. 9.
Handskfack / urkoppling av passagerarens krockkudde. 10.12-volts tillbehörsuttag.11.
Fönsterhissreglage bak 12 .Mittarmstöd med för varingsfack.
USB-/telepluggsuttag. 13.Elektrisk parkeringsbroms.
27. Rattreglage för bilradion.28.
Förarens krockkudde.
Signalhorn. 29. Reglage för far thållare / far tbegränsare.30.
Reglagemodul (se föregående sida).
31.Inställning av sidospeglarna.32.
Belysnings- och blinkersreglage.33.
Instrumenttavla. 34.Indikeringslampor för säkerhetsbälten och krockkuddar.35.Ta k l a mpa. 36.Reglage för head up-display. 37.
Reglage för cockpit-takets gardin.38.Nödsamtal med lokalisering -
Assistanssamtal med lokalisering.

21Snabbguide

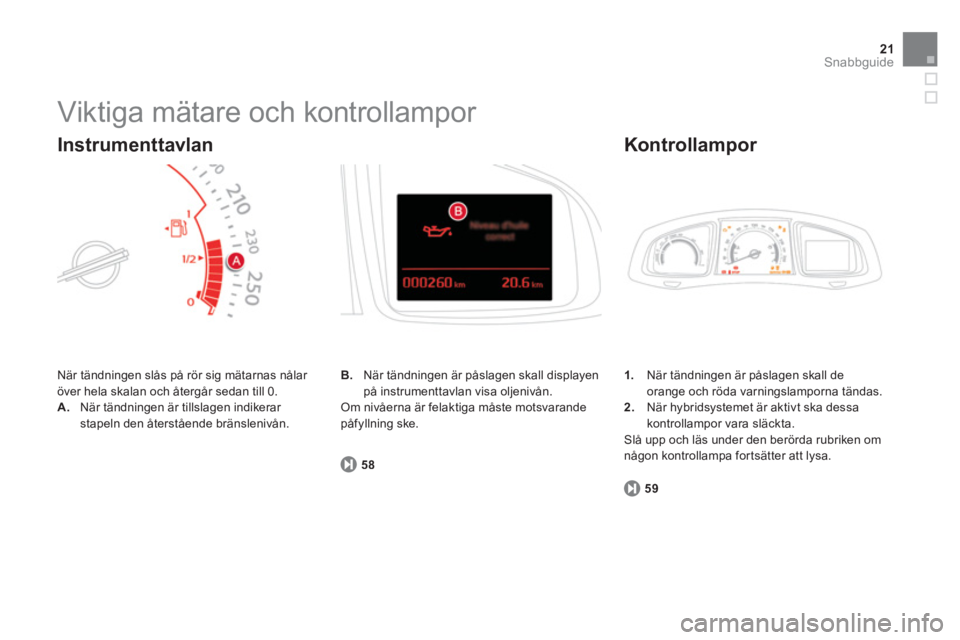

Viktiga mätare och kontrollampor

När tändningen slås på rör sig mätarnas nålar
över hela skalan och återgår sedan till 0.
A
.När tändningen är tillslagen indikerar stapeln den återstående bränslenivån.

Instrumenttavlan
1.
När tändningen är påslagen skall de
orange och röda varningslamporna tändas. 2.När hybridsystemet är aktivt ska dessa
kontrollampor vara släckta.
Slå upp och läs under den berörda rubriken om
nå
gon kontrollampa fortsätter att lysa.

Kontrollampor
59
B.
När tändningen är påslagen skall displayen
på instrumenttavlan visa oljenivån.
Om nivåerna är felakti
ga måste motsvarande påfyllning ske.
58

25
Snabbguide

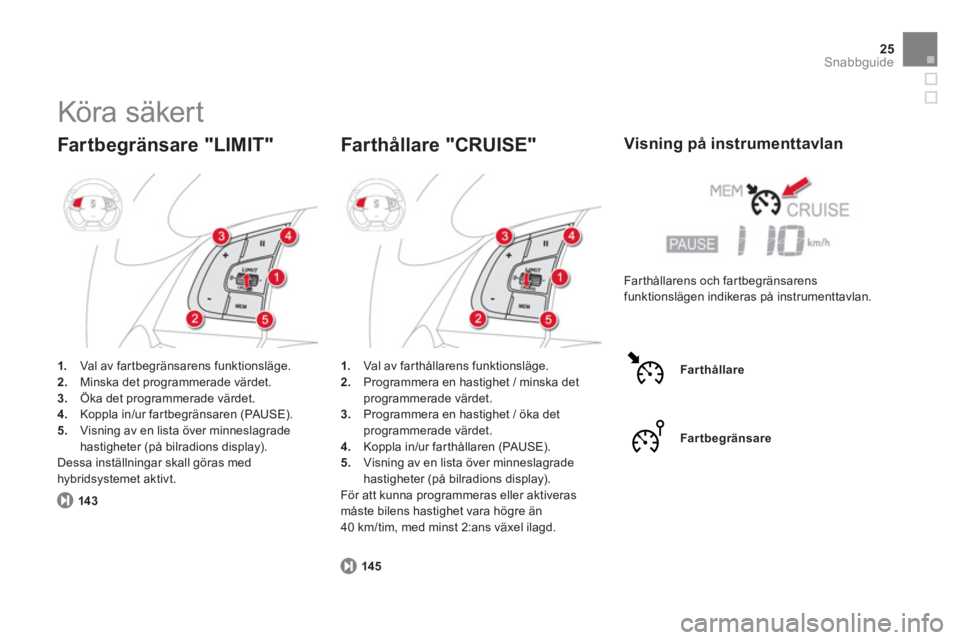

Köra säker t


Far tbegränsare "LIMIT"
1.
Val av fartbegränsarens funktionsläge. 2.Minska det programmerade värdet. 3.Öka det programmerade värdet.4.
Koppla in/ur far tbegränsaren (PAUS E).
5. Visning av en lista över minneslagrade hastigheter (på bilradions display).
Dessa inställningar skall göras med hybridsystemet aktivt.
14 3
145
Farthållare "CRUISE"
1.Val av far thållarens funktionsläge.
2. Programmera en hastighet / minska det
programmerade värdet.3. Programmera en hastighet / öka det
programmerade värdet.4. Koppla in/ur farthållaren (PAUS E).
5. Visning av en lista över minneslagrade
hastigheter (på bilradions display).För att kunna programmeras eller aktiveras
måste bilens hastighet vara högre än
40 km
/tim, med minst 2:ans växel ilagd.
Visning på instrumenttavlan
Far thållare
Far tbegränsare

Farthållarens och fartbegränsarensfunktionslägen indikeras på instrumenttavlan.

29Hybridsystem

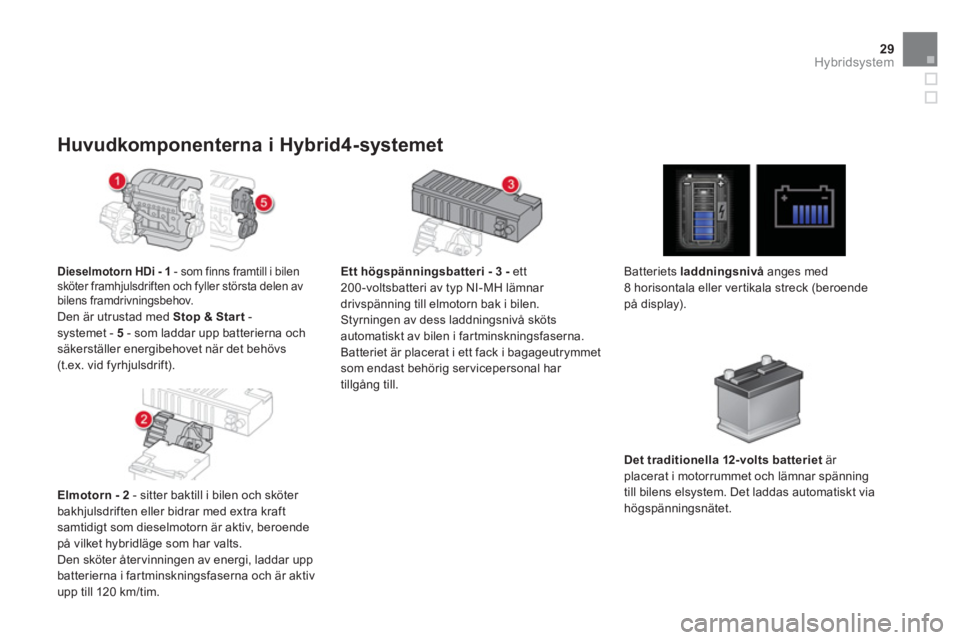

Huvudkomponenterna i Hybrid4-systemet
Dieselmotorn HDi - 1- som finns framtill i bilen sköter framhjulsdriften och fyller största delen av bilens framdrivningsbehov.
Den är utrustad med Stop & Start
-systemet -5- som laddar upp batterierna ochsäkerställer energibehovet när det behövs(t.ex. vid fyrhjulsdrift).
Elmotorn - 2- sitter baktill i bilen och sköter
bakhjulsdriften eller bidrar med extra kraft samtidigt som dieselmotorn är aktiv, beroende på vilket hybridläge som har valts.
Den sköter återvinningen av energi, laddar upp
batterierna i fartminskningsfaserna och är aktiv
upp till 120 km
/tim. Et
thögspänningsbatteri - 3 -ett200-voltsbatteri av typ NI-MH lämnar
drivspänning till elmotorn bak i bilen.
Styrningen av dess laddningsnivå skötsautomatiskt av bilen i far tminskningsfaserna.
Batteriet är placerat i ett fack i bagageutrymmet
som endast behörig servicepersonal har
tillgång till.
B
atteriets laddningsnivåanges med 8 horisontala eller vertikala streck (beroende
på display).
Dettraditionella12- volts
batteriet
är
placerat i motorrummet och lämnar spänningtill bilens elsystem. Det laddas automatiskt viahögspänningsnätet.

33Hybridsystem

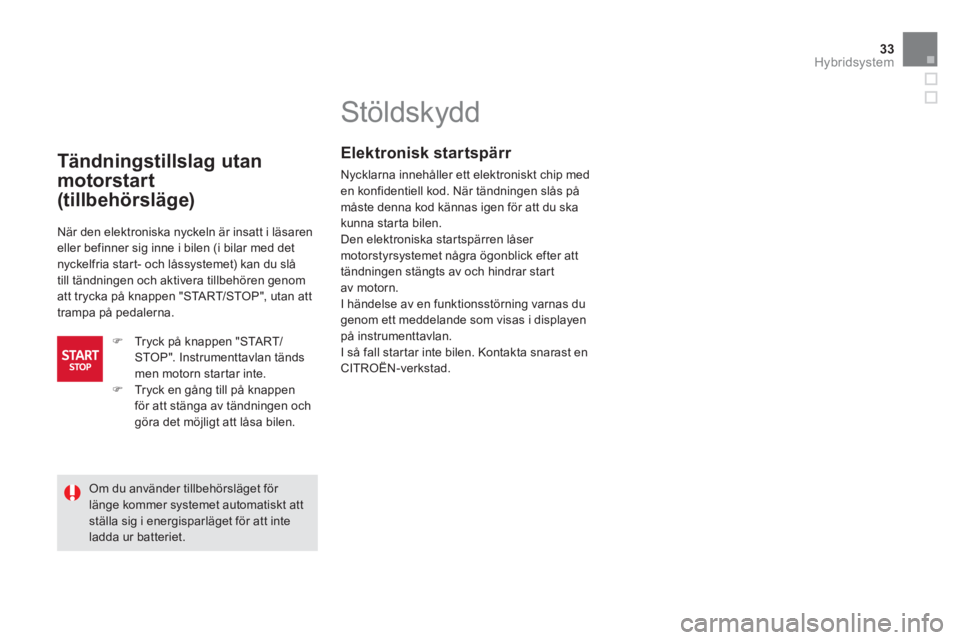

Stöldskydd
Elektronisk startspärr
Nycklarna innehåller ett elektroniskt chip med
en konfidentiell kod. När tändningen slås på
måste denna kod kännas igen för att du ska kunna starta bilen.
Den elektroniska star tspärren låser
motorst
yrsystemet några ögonblick efter att
tändningen stängts av och hindrar star t av motorn.
I händelse av en funktionsstörning varnas dugenom ett meddelande som visas i displayenpå instrumenttavlan.
I så fall startar inte bilen. Kontakta snarast enCITROËN-verkstad.

Tändningstillslag utan
motorstart
(tillbehörsläge)


När den elektroniska nyckeln är insatt i läsaren eller befinner sig inne i bilen (i bilar med det nyckelfria star t- och låssystemet) kan du slå
till tändningen och aktivera tillbehören genom
att trycka på knappen "START/STOP", utan att
trampa på pedalerna.
) Tryck på knappen "START/STOP". Instrumenttavlan tänds
men motorn startar inte.) Tryck en gång till på knappenför att stänga av tändningen och göra det möjligt att låsa bilen.

Om du använder tillbehörsläget för länge kommer systemet automatiskt att ställa sig i energisparläget för att inteladda ur batteriet.

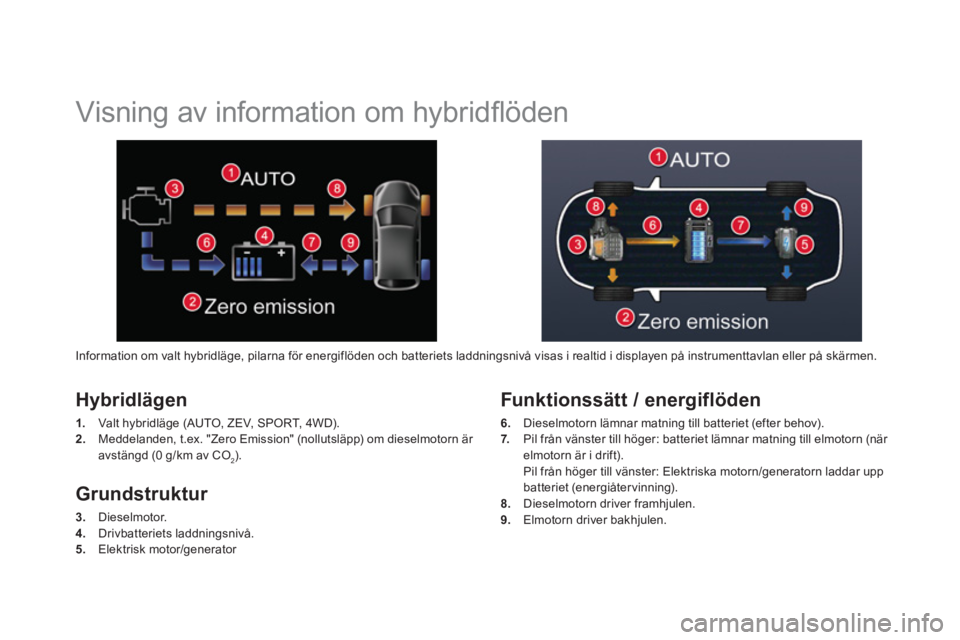

Visning av information om hybridfl öden
Hybridlägen
1.
Valt hybridläge (AUTO, ZEV, SPORT, 4WD).
2.
Meddelanden, t.ex. "Zero Emission" (nollutsläpp) om dieselmotorn är avstängd (0 g/km av CO 2 ).


Funktionssätt / energiflöden
6.
Dieselmotorn lämnar matning till batteriet (efter behov).
7.Pil från vänster till höger: batteriet lämnar matning till elmotorn (när elmotorn är i drift).
Pil från höger till vänster: Elektriska motorn/generatorn laddar upp
batteriet (energiåtervinning). 8. Dieselmotorn driver framhjulen. 9.Elmotorn driver bakhjulen.
Grundstruktur
3.
Dieselmotor.4.
Drivbatteriets laddningsnivå.5.
Elektrisk motor/generator
Information om valt h
ybridläge, pilarna för energiflöden och batteriets laddningsnivå visas i realtid i displayen på instrumenttavlan eller på skärmen.
