sensor CITROEN DS5 HYBRID 2015 InstruktionsbÖcker (in Swedish)

139
DS5_sv_Chap04_conduite_ed01-2015
Med hjälp av sensorer i stötfångaren varnar
systemet för hinder nära bilen (t.ex. person,
fordon, träd, staket, m.m.), som finns inom
detekeringszonen.
Vissa typer av hinder (som t.ex. en stolpe,
en trafikkona eller liknande) kan detekteras i
början av manövern men inte i slutet, om de
befinner sig i parkeringssensorernas döda
vinklar.
Parkeringssensorer
Denna funktion innebär under inga omständigheter
att föraren kan vara mindre vaksam.
Parkeringssensorer
bak
Ljudsignal
Avståndsindikeringen sker i form av
ljudsignaler, som hörs oftare ju närmare bilen
kommer hindret.
Hindret lokaliseras tack vare ljudsignalen som
hörs i högtalarna (höger eller vänster sida).
Då avståndet mellan bilen och hindret
är mindre än c:a trettio cm blir signalen
kontinuerlig.Grafisk indikering
Denna funktion kompletterar ljudsignalen
genom att visa segment som flyttar sig allt
närmare bilen. Alldeles intill hindret visas
en varningstriangel på displayen för att
indikera
"Fara".
Systemet aktiveras så fort du lägger i
backväxeln och indikeras med en ljudsignal.
Systemet avaktiveras på nytt när du lägger ur
backväxeln.
Körning

DS5_sv_Chap04_conduite_ed01-2015
I dåligt väder eller på vintern bör du
försäkra dig om att sensorerna inte är
täckta av lera, rimfrost eller snö. Då du
lägger i backväxeln informeras du av en
ljudsignal (långt pip) om att sensorerna
kan vara smutsiga.
Vissa ljudkällor (motorcykel,
lastbil, tryckluftsborr...) kan utlösa
parkeringssensorernas ljudsignaler.Om ett funktionsfel uppstår i
systemet tänds denna kontrollampa
på instrumentpanelen och/eller ett
meddelande visas på displayen,
åtföljt av en ljudsignal (kort pip), då
du lägger i backväxeln.
Funktionsfel
I tillägg till parkeringssensorerna bak kan
hinder också detekteras framför bilen i
hastigheter under 10
km/tim.
Parkeringssensorerna fram stängs av om
bilen stannar i mer än tre sekunder med en
framåtväxel ilagd, om inget hinder detekteras
eller så fort bilens hastighet överstiger
10 km/tim.
Parkeringssensorer fram
Funktionen kopplas automatiskt bort
när en släpvagn kopplas på eller om
en cykelhållare monteras (bil utrustad
med en dragkrok eller en cykelhållare
rekommenderad av CITROËN).
In-/urkoppling av
parkeringssensorerna fram
och bak
Funktionen kopplas bort med en tryckning
på denna knapp. Kontrollampan på knappen
tänds.
En ny tryckning på knappen återaktiverar
funktionen. Kontrollampan på knappen släcks.
Ljudet som sänds via högtalaren
(fram eller bak) upplyser dig om att
hindret är framför eller bakom bilen. Kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad.

141
DS5_sv_Chap04_conduite_ed01-2015

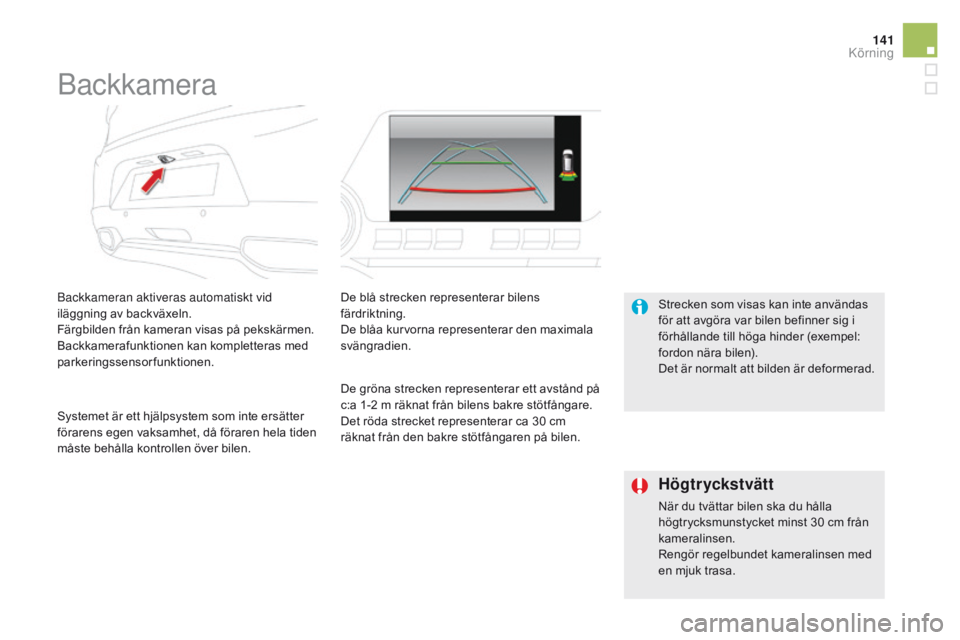

Backkamera
Backkameran aktiveras automatiskt vid
iläggning av backväxeln.
Färgbilden från kameran visas på pekskärmen.
Backkamerafunktionen kan kompletteras med
parkeringssensorfunktionen.De blå strecken representerar bilens
färdriktning.
De blåa kurvorna representerar den maximala
svängradien.
De gröna strecken representerar ett avstånd på
c:a 1-2 m räknat från bilens bakre stötfångare.
Det röda strecket representerar ca 30 cm
räknat från den bakre stötfångaren på bilen. Strecken som visas kan inte användas
för att avgöra var bilen befinner sig i
förhållande till höga hinder (exempel:
fordon nära bilen).
Det är normalt att bilden är deformerad.
Systemet är ett hjälpsystem som inte ersätter
förarens egen vaksamhet, då föraren hela tiden
måste behålla kontrollen över bilen.
Högtryckstvätt
När du tvättar bilen ska du hålla
högtrycksmunstycket minst 30 cm från
kameralinsen.
Rengör regelbundet kameralinsen med
en mjuk trasa.
Körning

DS5_sv_Chap05_visibilite_ed01-2015
Med hjälp av en ljussensor tänds
nummerplåtsbelysningen och positions- och
halvljusen automatiskt när det börjar bli
mörkt ute. De kan även tändas om systemet
detekterar att det har börjat regna, samtidigt
som den automatiska vindrutetorkningen
startar.
Så fort ljusstyrkan utanför bilen har blivit
tillräcklig på nytt eller då vindrutetorkaren har
kopplats bort, släcks ljusen åter automatiskt.
Automatisk tändning av
ljusen
Aktivering
F Vrid ringen till läget "AUTo". I nkopplingen
av funktionen åtföljs av ett meddelande på
displayen.
Inaktivering
F Vrid reglaget till ett annat läge. Urkopplingen av funktionen åtföljs av ett
meddelande på displayen. När funktionen för automatisk tändning av
ljusen är aktiverad (belysningsreglage i
läge
"A

UT
o"
) t
änds halvljusen automatiskt när
tändningen stängs av, om det är mörkt ute.
Funktionsstörning
Om ljussensorn inte fungerar
normalt, tänds denna kontrollampa
och/eller ett meddelande visas på
displayen, åtföljt av en ljudsignal.
Vid dimma eller snöväder kan
ljussensorn detektera en tillräcklig
ljusstyrka. Belysningen tänds då inte
automatiskt.
Täck inte över ljussensorn, som är
sammankopplad med regnsensorn och
befinner sig mitt på vindrutan bakom
den inre backspegeln. De funktioner
som är beroende av denna sensor
upphör då att fungera.
Kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad.
Programmering
Automatisk
follow-me-home

belysning
In- eller urkopplingen av follow-
me-home belysningen och även
tändningstiden kan ställas in i bilens
konfigurationsmeny.

151
DS5_sv_Chap05_visibilite_ed01-2015

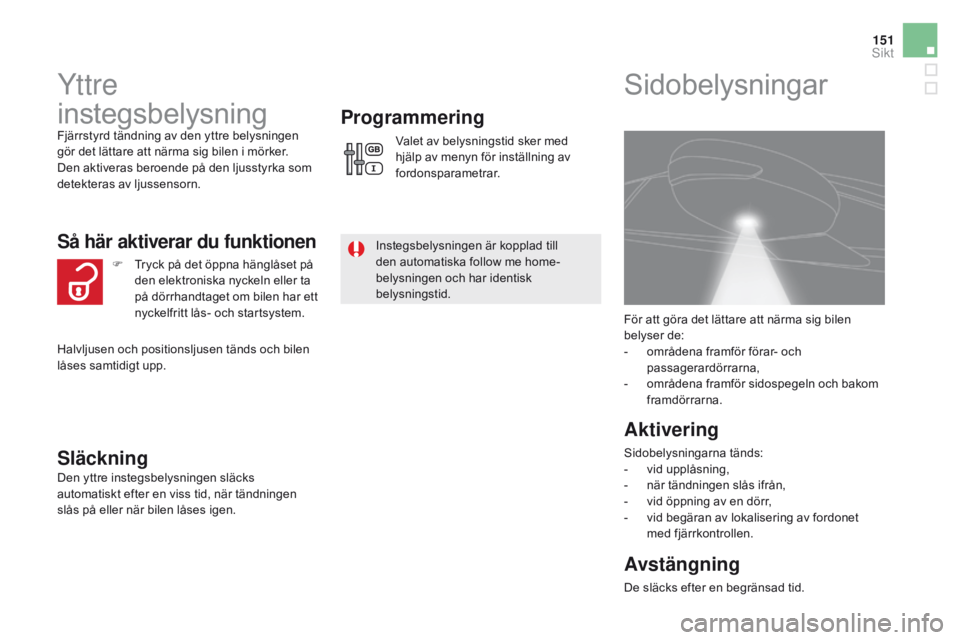

Yttre
instegsbelysning
Fjärrstyrd tändning av den yttre belysningen
gör det lättare att närma sig bilen i mörker.
Den aktiveras beroende på den ljusstyrka som
detekteras av ljussensorn.
Så här aktiverar du funktionen
Släckning
Den yttre instegsbelysningen släcks
automatiskt efter en viss tid, när tändningen
slås på eller när bilen låses igen.
Programmering
Valet av belysningstid sker med
hjälp av menyn för inställning av
fordonsparametrar.
Instegsbelysningen är kopplad till
den automatiska follow me home-
belysningen och har identisk
belysningstid.
F

T

ryck på det öppna hänglåset på
den elektroniska nyckeln eller ta
på dörrhandtaget om bilen har ett
nyckelfritt lås- och startsystem.
Sidobelysningar
Aktivering
Sidobelysningarna tänds:
- v id upplåsning,
-

n
är tändningen slås ifrån,
-

v
id öppning av en dörr,
-

v
id begäran av lokalisering av fordonet
med fjärrkontrollen.
Avstängning
De släcks efter en begränsad tid. För att göra det lättare att närma sig bilen
belyser de:
-
o
mrådena framför förar- och
passagerardörrarna,
-
o
mrådena framför sidospegeln och bakom
framdörrarna.
Halvljusen och positionsljusen tänds och bilen
låses samtidigt upp.
Sikt

191
DS5_sv_Chap07_securite_ed01-2015

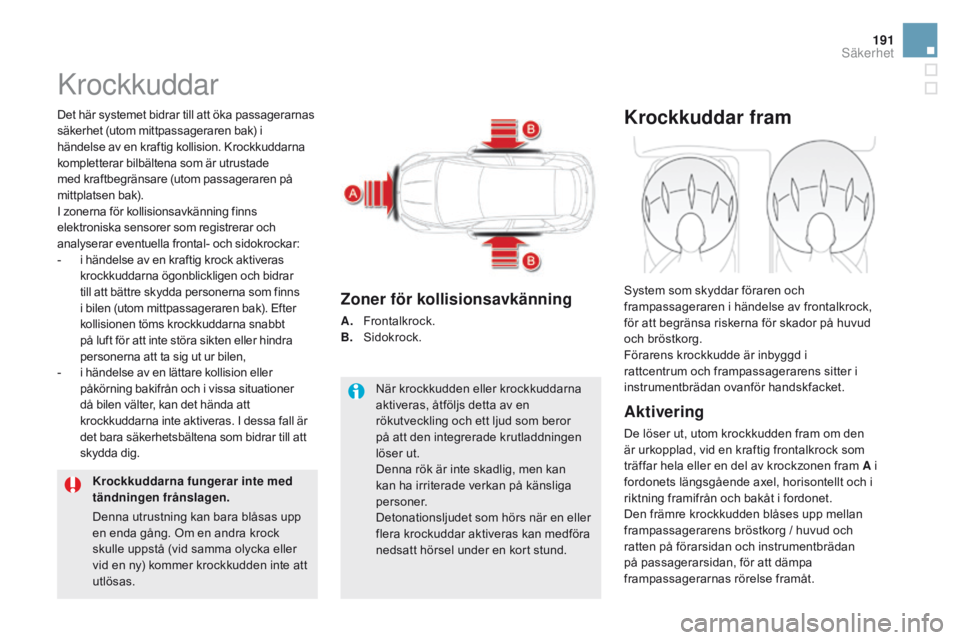

Krockkuddar
Det här systemet bidrar till att öka passagerarnas
säkerhet (utom mittpassageraren bak) i
händelse av en kraftig kollision. Krockkuddarna
kompletterar bilbältena som är utrustade
med kraftbegränsare (utom passageraren på
mittplatsen bak).
I zonerna för kollisionsavkänning finns
elektroniska sensorer som registrerar och
analyserar eventuella frontal- och sidokrockar:
-
i h
ändelse av en kraftig krock aktiveras
krockkuddarna ögonblickligen och bidrar
till att bättre skydda personerna som finns
i bilen (utom mittpassageraren bak). Efter
kollisionen töms krockkuddarna snabbt
på luft för att inte störa sikten eller hindra
personerna att ta sig ut ur bilen,
-
i h

ändelse av en lättare kollision eller
påkörning bakifrån och i vissa situationer
då bilen välter, kan det hända att
krockkuddarna inte aktiveras. I dessa fall är
det bara säkerhetsbältena som bidrar till att
skydda
dig.
Krockkuddarna fungerar inte med
tändningen frånslagen. När krockkudden eller krockkuddarna
aktiveras, åtföljs detta av en
rökutveckling och ett ljud som beror
på att den integrerade krutladdningen
löser ut.
Denna rök är inte skadlig, men kan
kan ha irriterade verkan på känsliga
personer.
Detonationsljudet som hörs när en eller
flera krockuddar aktiveras kan medföra
nedsatt hörsel under en kort stund.
Zoner för kollisionsavkänning
A. Frontalkrock.
B. S
idokrock.
Krockkuddar fram
Aktivering
De löser ut, utom krockkudden fram om den
är urkopplad, vid en kraftig frontalkrock som
träffar hela eller en del av krockzonen fram A i
fordonets längsgående axel, horisontellt och i
riktning framifrån och bakåt i fordonet.
Den främre krockkudden blåses upp mellan
frampassagerarens bröstkorg / huvud och
ratten på förarsidan och instrumentbrädan
på passagerarsidan, för att dämpa
frampassagerarnas rörelse framåt. System som skyddar föraren och
frampassageraren i händelse av frontalkrock,
för att begränsa riskerna för skador på huvud
och bröstkorg.
Förarens krockkudde är inbyggd i
rattcentrum och frampassagerarens sitter i
instrumentbrädan ovanför handskfacket.
Denna utrustning kan bara blåsas upp
en enda gång. Om en andra krock
skulle uppstå (vid samma olycka eller
vid en ny) kommer krockkudden inte att
utlösas.
Säkerhet

DS5_sv_Chap08_info-pratiques_ed01-2015

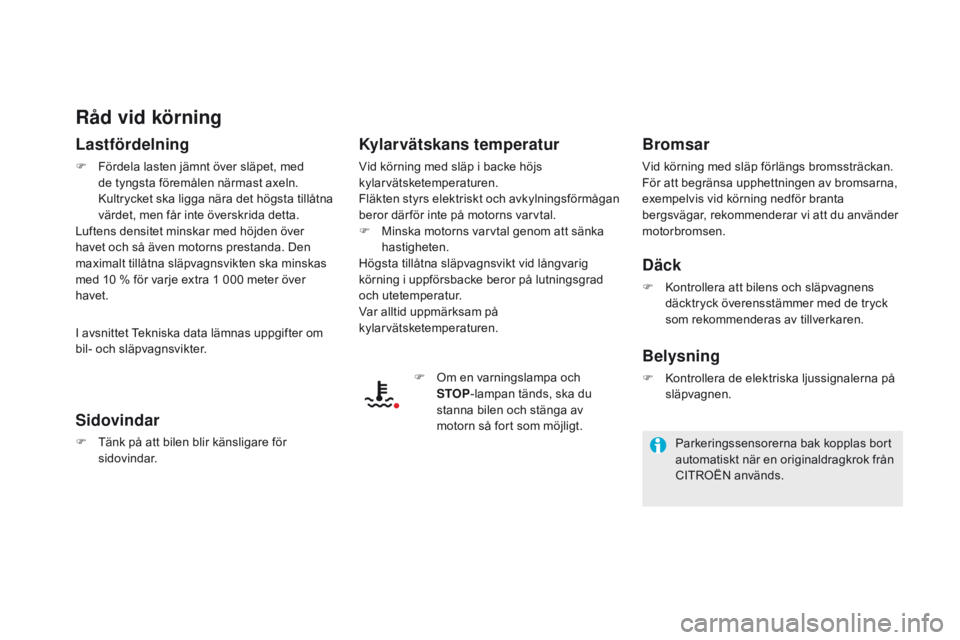

Råd vid körning
Lastfördelning
F Fördela lasten jämnt över släpet, med de tyngsta föremålen närmast axeln.
Kultrycket ska ligga nära det högsta tillåtna
värdet, men får inte överskrida detta.
Luftens densitet minskar med höjden över
havet och så även motorns prestanda. Den
maximalt tillåtna släpvagnsvikten ska minskas
med 10
% för varje extra 1 000 meter över
havet.
Sidovindar
F Tänk på att bilen blir känsligare för sidovindar.
Kylarvätskans temperatur
Vid körning med släp i backe höjs
kylarvätsketemperaturen.
Fläkten styrs elektriskt och avkylningsförmågan
beror där för inte på motorns varvtal.
F

M
inska motorns varvtal genom att sänka
hastigheten.
Högsta tillåtna släpvagnsvikt vid långvarig
körning i uppförsbacke beror på lutningsgrad
och utetemperatur.
Var alltid uppmärksam på
kylarvätsketemperaturen.
F

O
m en varningslampa och
ST
o
P-

lampan tänds, ska du
stanna bilen och stänga av
motorn så fort som möjligt.
Bromsar
Vid körning med släp förlängs bromssträckan.
För att begränsa upphettningen av bromsarna,
exempelvis vid körning nedför branta
bergsvägar, rekommenderar vi att du använder
motorbromsen.
Däck
F Kontrollera att bilens och släpvagnens däcktryck överensstämmer med de tryck
som rekommenderas av tillverkaren.
Belysning
F Kontrollera de elektriska ljussignalerna på släpvagnen.
I avsnittet Tekniska data lämnas uppgifter om
bil- och släpvagnsvikter.
Parkeringssensorerna bak kopplas bort
automatiskt när en originaldragkrok från
CITROËN används.

235
DS5_sv_Chap08_info-pratiques_ed01-2015
Tillbehör
I CITROËN-butikerna finns ett brett sortiment av tillbehör och reservdelar.
Dessa tillbehör och reservdelar är anpassade till ditt fordon och omfattas av CITROËNS garanti.
"Komfort":
vindavvisare på dörrar, sidogardiner, gardin
bak, kylbox, klädhängare på nackstöd,
läslampa, backspegel för husvagn,
parkeringssensorer, doftspridare etc.
"Transport":
bagagerumsmatta med eller utan förhöjda
kanter, lastnät, laststopp, lastbågar,
cykelhållare, skidhållare, takboxar, dragkrokar,
elsatser till dragkrokar etc.
"Stil":
pedalplattor av aluminium, fotstöd av
aluminium, lättmetallfälgar, kromade
backspegelkåpor etc.*

F
ör att undvika all risk för att pedalerna
blockeras:
-

k
ontrollera att mattan placeras och sätts
fast på rätt sätt,
-

l
ägg aldrig flera mattor på varandra.
"Säkerhet":
billarm, nivåsensor, spårsändare, bälteskuddar
och bilbarnstolar, alkotestare, första hjälpen-
sats, brandsläckare, bälteskniv / nödhammare,
varningstriangel, reflexväst, låsbara hjulbultar,
snökedjor, Autosock...
"Skydd":
skyddsmattor*, stänkskydd, skyddslister till
stötfångare, skyddslist på bagagerumströskel,
skyddsöverdrag till bilen etc.
Om en dragkrok och tillhörande elsats
monteras på en verkstad som inte ingår
i CITROËNS verkstadsnät, måste den
förmonterade elanslutningen i bilen
användas och tillverkarens föreskrifter
följas. Karosseridelarna bak har konstruerats
för att undvika stänk och stenskott.
Praktisk information

381
DS5_sv_Chap12_index-recherche_ed01-2015
Parkeringssensorer fram ..............................14 0
Parkeringsbroms ............................... ............254
Parkeringssensorer bak
................................ 13

9
Parkeringsljus
..............................

.................150
Partikelfilter
........................................... 2

51, 253
Pekskärm
...............................

.............38, 45, 46
Pekskärm (menyer)

.........................4
3, 285, 289
Positionsljus
.... 1

44, 147, 150, 213 -215, 217, 218
Punktering
...............................

......................198
Påfyllning av bränsle

..............................24

1-243Reostat för instrumentbelysning

.....................
37
R
eparationssats vid punktering
....................
19
8
Reservhjul
...............................
..............204, 205
Reservöppningsreglage
................................. 62
R
eservreglage för dörrar
................................
57
R
iskområden (uppdatering)
..........................
3
01
Råd för körning
..............................
.................
98SCr-system ............................... ...................255
Selektiv katalytisk reduktion (SCR) ..............25
5
Servicelampa
...............................

...................25
Servicenivåer
.................................................. 14
S

idoblinkers
..............................
....................217
Sidokrockkuddar
...............................

....193, 19 4
Sidolampor
.............................................1

51, 217
Signalhorn
..................................................... 18

3
Sikt
...............

................................................... 95
Skidlucka
...............................

..........................86
Skötselråd
...............................

......................234
Skyddsmatta
...............................

....................84
Skyltbelysning
............................................... 2

20
Släpvagn
....................................................... 2

31
Släpvagnsvikter
...............................

...... 267, 272
Snål körning (rekommendationer)

..................14
Sn

ökedjor
...............................
.......................212
Spolare
................

.......................................... 250
Spolarvätskenivå
......................................... 25

0
Stabiliseringssystem
..................................... 18

4
Stanna bilen

............................. 9
9, 101, 110, 114
Starta
............................................................ 2

25
Starta bilen

............................... 9
9, 101, 110, 114
Starthjälp i backe

.......................................... 10

8
Stickers
...............

.......................................... 234
Olika bromssystem

.......................................
18

4
Oljebyte
...............................

..........................
248
Oljefilter
................

.........................................
253
Oljeförbrukning
..............................

...............
248
Oljemätsticka
.......................................... 3

6, 248
Oljenivå
...............

.................................... 36, 248
Ominitialisering av fjärrkontrollen
................... 59 St
op & Start
........................................ 4
9, 92, 95,
121, 224, 241, 244, 252
Strålkastare (inställningar)
............................ 15
2
Strålkastarinställning
.................................... 15
2
Strålkastarspolare
...............................
.. 156, 250
Stänga bagageluckan
..................................... 62
S
tänga dörrarna
........................................ 5
3, 55
Spärrlåsning
...............................
.....................
56
Svankstöd
....................................................... 76
S
ynkronisering av fjärrkontrollen
....................
59
S
ystemparametrar
........................................
325
S
äkerhetsåtgärder för barn.......... 164, 165, 169,
171, 173 -175, 191
Säkringar ....................................................... 2 21
Säkringshållare i instrumentbrädan ............. 2
21
Säkringshållare i motorrummet
.................... 2

21
Säkringstabeller
...............................

.............221
ra

dio
...............

.......................310, 311, 314, 353
Radiofrekvens
........................................ 31

0, 311
ra

diostation
...............................

............ 310, 311
Ratt (inställning)
...............................

............... 81
Rattlås
........................................................... 10

0
rD

S
................

............................................... 311
Regenerering av partikelfilter
....................... 25

3
Reglage för eluppvärmda säten

..................... 76
R

engöring ...................................................... 234
Taklampor .....................................................15 9
Ta n k l o c k ........................................................ 2
41
Tanklucka
...............................

............... 241, 243
te

kniska data
........................ 2
66, 267, 269, 272
Telefon
................

................... 332, 334, 336 -338
t

id
.......
...................................................... 42, 47
Tid (inställning)
...............................

..... 38, 39, 47
Tillbehör
..............................

.................. 100, 235
Tillbehörsläge
............................................... 10

0
Tillfällig pumpning (med sats)

.......................19

8
Tillsatsämnet AdBlue
......................2

9, 255, 259
Tillsatsbehållare för AdBlue
® ................ 2 55, 260
Tillverkaretiketter .......................................... 2
78
Tillverkarskyltar
............................................. 2

78
TMC, Trafikinformation
................................. 3

02
Alfabetiskt register
