CITROEN DS5 HYBRID 2015 Kezelési útmutató (in Hungarian)

169
DS5_hu_Chap06_securite-enfants_ed01-2015
Gyermekülés hátul
Menetiránynak háttal
Amennyiben menetiránynak háttal szerel be
gyermekülést egy hátsó utasülésre, tolja előre
az első ülést és állítsa függőleges helyzetbe
a háttámláját, hogy a gyermekülés ne érjen
hozzá.
Menetiránynak megfelelően
Amennyiben menetiránynak megfelelően
szerel be gyermekülést egy hátsó
utasülésre , tolja előre az első ülést, és állítsa
függőleges helyzetbe a háttámláját, hogy
a gyermekülésben utazó gyermek lába ne
érhessen hozzá.
Hátsó középső ülőhely
Kitámasztóval rendelkező gyermekülést tilos a
hátsó középső ülésre beszerelni.
Mindig győződjön meg a biztonsági öv
feszességéről.
Kitámasztós gyermekülés esetén
győződjön meg arról, hogy a kitámasztó
stabilan támaszkodik-e a padlón.
Szükség esetén változtasson a
gépjármű első ülésének helyzetén.
Gyermekbiztons

DS5_hu_Chap06_securite-enfants_ed01-2015
0+ súlycsopor t: születéstől 13 kg-igL1
„RÖMER Baby-Safe Plus”
Beszerelése menetiránynak háttal történik.
2. és 3. súlycsopor t: 15-36 kg L4
„KLIPPAN Optima”
22 kg felett (kb. 6 éves kortól) elegendő a magasító használata.
L5
„RÖMER KIDFIX”
A gépkocsi ISOFIX rögzítőivel rögzíthető. A gyermeket a biztonsági öv tartja.
A CITROËN által ajánlott gyermekülések
A CITROËN a hárompontos biztonsági övvel rögzíthető gyermekülések alábbi választékát
kínálja.

171
DS5_hu_Chap06_securite-enfants_ed01-2015
Biztonsági övvel rögzíthető gyermekülések beszereléseAz európai szabályozásnak megfelelően a táblázat az egyes ülőhelyekre biztonsági övvel rögzíthető univerzális gyermekülések (a) beszerelési
lehetőségeit mutatja be a gyermek súlyától, illetve az adott ülőhelytől függően:
A gyermek súlya és korcsopor tja
Ülőhely 13 kg alatt
(0 ( b) és 0+ csoport)
kb. 1 éves korig 9-18 kg
(1. csoport)
kb. 1-3 éves kor 15-25 kg
(2. csoport)
kb. 3 - 6 éves kor 22-36 kg
(3. csoport)
kb. 6 -10 éves kor
Állítható magasságú első
utasülés (c) U (R)
U (R)U (R)U (R)
Hátsó szélső ülőhelyek (d) UUUU
Hátsó középső ülőhely XXXX
(a) Univerzális gyermekülés: biztonsági öv segítségével bármely gépjárműbe beszerelhető gyermekülés.
(b) 0. csoport: születéstől 10 kg-ig. Mózeskosár és "autós ágy" az első utasülésre nem szerelhető fel.
A m

ásodik üléssorba beszerelve az összes ülőhelyet elfoglalhatják.
(c) Mielőtt gyermekét erre a helyre ültetné, tájékozódjon a hazájában érvényes előírásokról.
(d)

H
a valamelyik hátsó ülésre menetiránynak háttal vagy menetiránynak megfelelően gyermekülést kíván beszerelni, tolja előre az első ülést és állítsa
függőleges helyzetbe az ülés háttámláját, hogy elég hely legyen a gyermekülés és a gyermek lába számára.
Mielőtt bármelyik utasülésre háttámlás
gyermekülést szerelne, távolítsa el
és rakja el a fejtámlát, a gyermekülés
kivételekor pedig tegye vissza.
U:


B
iztonsági övvel rögzíthető univerzális gyermekülés menetiránynak háttal és menetiránynak
megfelelően történő beszerelésére alkalmas ülőhely.
U (R):

U
gyanaz, mint az U , csak az utasülést a legfelső helyzetbe kell állítani és a lehető leghátrább
kell tolni.
X: Az ülőhelyre nem szerelhető be az adott súlycsoporthoz tartozó gyermekülés.
Gyermekbiztons

DS5_hu_Chap06_securite-enfants_ed01-2015
A gépjármű mindenben megfelel az legújabb ISOFIX szabályozásnak.
Az ábrán jelölt üléseket szabványos ISOFIX rögzítőelemekkel látták el.
ISOFIX rögzítések
- két rögzítőgyűrű (A) a gépjármű ülésének
háttámlája és ülőlapja között ( jelzéssel
e llát va), Az ISOFIX rögzítőrendszer a gyermekülés
könnyű, biztonságos és gyors beszerelését
teszi lehetővé.
Az ISoF
IX gyermekülések két, az A
rögzítőgyűrűkbe könnyűszerrel rögzíthető
retesszel rendelkeznek.
Bizonyos gyermekülések rendelkeznek a B
rögzítőgyűrűbe illeszthető felső hevederrel is. Baleset esetén a nem megfelelően
beszerelt gyermekülés csökkenti
a gépjárműben utazó gyermek
védelmének hatásfokát.
Szigorúan tartsa be a gyermeküléshez
kapott szerelési útmutatóban szereplő
utasításokat.
- egy darab, a háttámla hátoldalának felső részén,
egy fedőlap alatt elhelyezett, ún. toP tEtH ER
rögzítőgyűrű (B) a felső heveder rögzítéséhez.
A r

ögzítőelemre külön jelzés hívja fel a figyelmet.
A gyermekülés rögzítése a toP tEtH ER
rögzítőgyűrűhöz:
-

a g
yermekülés beszerelése előtt távolítsa
el és rakja el az üléshez tartozó fejtámlát
(a gyermekülés kiszerelését követően
pedig tegye vissza),
-

a b
emélyedésnél meghúzva nyissa fel a
t

o
P
t
EtH
ER rögzítőgyűrű fedelét,
-

a f
ejtámla rúdjainak kialakított nyílások
között vezesse át a hevedert a háttámla
mögé,
-

r
ögzítse a hevedert a B gyűrűhöz,
-

f
eszítse meg a hevedert.
Minden ülőlapon három rögzítőgyűrű található: A háttámla mögött elhelyezett
to
P

t
EtH

ER
rögzítőgyűrű a felső heveder rögzítésére
szolgál (amennyiben van ilyen a gyerekülésen).
Frontális ütközés esetén akadályozza a
gyermekülés előrebillenését.
Az ISOFIX gyermekülések beszerelési
lehetőségeire vonatkozóan tekintse
meg az alábbi összefoglaló táblázatot.

173
DS5_hu_Chap06_securite-enfants_ed01-2015
A CITROËN által ajánlott ISOFIX gyermekülések
A CITROËN kimondottan a gépjárművéhez rendszeresített és típusjóváhagyott ISOFIX gyermeküléseket kínál.A gyermekülések be- és kiszerelésével kapcsolatban tekintse meg a gyártó szerelési útmutatóját is. „Baby PC2 Mini” gyermekülés + IS
oF

IX aljzat
( C, D, E méretosztály)
0+ súlycsopor t: születéstől 13 kg-ig
Beszerelése - az A gyűrűkre rögzíthető ISOFIX aljzat segítségével - menetiránynak háttal történik.
Az aljzat egy állítható magasságú kitámasztóval rendelkezik, mely a gépjármű padlójához támaszkodik. Ez a gyermekülés biztonsági övvel is rögzíthető. Ebben az esetben az aljzatra nincs szükség.
Gyermekbiztons

DS5_hu_Chap06_securite-enfants_ed01-2015
„RÖMER Duo Plus ISoF IX” gyermekülés
( B1 méretosztály)
1. súlycsopor t: 9-18 kg
Kizárólag menetiránynak megfelelően szerelhető be.
Az A rögzítőgyűrűkbe, ill. a felső hevederrel a B (ún. TOP TETHER) gyűrűbe kell rögzíteni. A váz háromféle dőlésszögbe állítható: ülő-, pihenő- és fekvőhelyzet.
A gyermekülés ISOFIX rögzítőkkel nem rendelkező ülőhelyeken is használható. Ebben az esetben a hárompontos biztonsági övvel kell a gépjármű üléséhez rögzíteni.
„ Baby P2C Midi” gyermekülés és IS
oF

IX aljzat
( D, C, A, B, B1 méretosztály)
1. súlycsopor t: 9-18 kg
Beszerelése - az A gyűrűkbe rögzíthető ISOFIX aljzat segítségével - menetiránynak háttal történik.
Az aljzat egy állítható magasságú kitámasztóval rendelkezik, mely a gépjármű padlójához támaszkodik. A gyermekülés menetiránynak megfelelően is beszerelhető.
Ezt a típusú gyermekülést nem lehet a gépjármű biztonsági öveivel rögzíteni.
Javasoljuk, hogy 3 éves korig menetiránynak háttal használja.

175
DS5_hu_Chap06_securite-enfants_ed01-2015

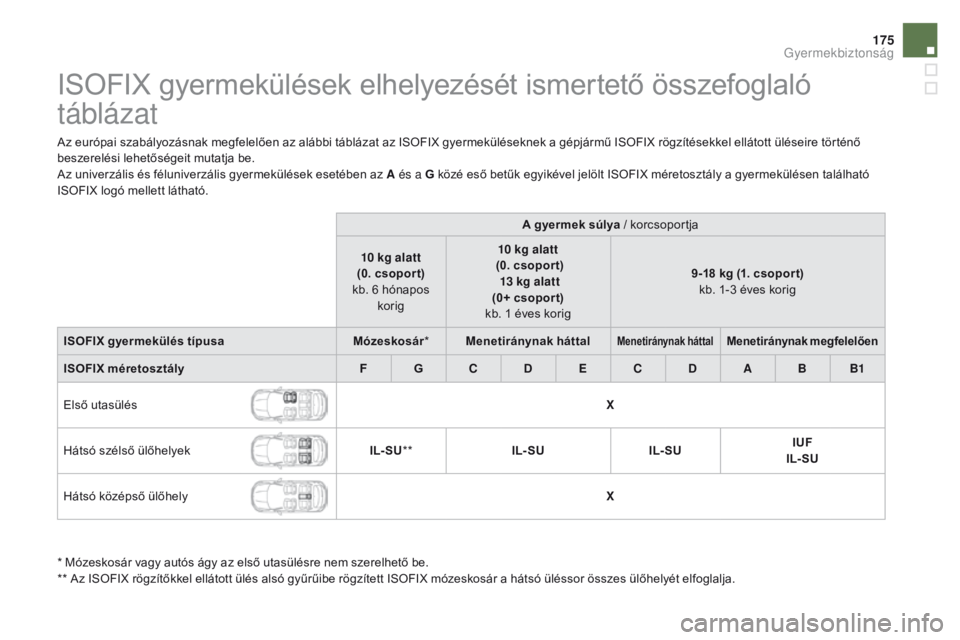

ISOFIX gyermekülések elhelyezését ismertető összefoglaló
táblázat
Az európai szabályozásnak megfelelően az alábbi táblázat az ISOFIX gyermeküléseknek a gépjármű ISOFIX rögzítésekkel ellátott üléseire történő
beszerelési lehetőségeit mutatja be.
Az univerzális és féluniverzális gyermekülések esetében az A és a G közé eső betűk egyikével jelölt ISOFIX méretosztály a gyermekülésen található
ISOFIX logó mellett látható.A gyermek súlya / korcsoportja
10
kg alatt
(0. csopor t)
kb. 6
hónapos
korig 10
kg alatt
(0. csopor t) 13
kg alatt
(0+ csopor t)
kb. 1
éves korig9-18
kg (1. csopor t)
kb. 1-3
éves korig
IS
oF

IX gyermekülés típusa Mózeskosár*Menetiránynak háttal
Menetiránynak háttalMenetiránynak megfelelően
ISoFIX méretosztály FG CD E C DA B B1
Első utasülés X
Hátsó szélső ülőhelyek IL- SU** IL- SU IL- SU IUF

IL- SU
Hátsó középső ülőhely X
*

M
ózeskosár vagy autós ágy az első utasülésre nem szerelhető be.
**

A
z ISOFIX rögzítőkkel ellátott ülés alsó gyűrűibe rögzített ISOFIX mózeskosár a hátsó üléssor összes ülőhelyét elfoglalja.
Gyermekbiztons

DS5_hu_Chap06_securite-enfants_ed01-2015
I UF: A felső hevederrel az ISOFIX ülőhelyek
felső rögzítőgyűrűjébe rögzíthető
univerzális ISOFIX gyermekülés
menetiránynak megfelelő beszerelésére
alkalmas ülőhely.
IL- SU:

F
éluniverzális ISOFIX gyermekülés
beszerelésére alkalmas ülőhely:
-

f
első hevederrel vagy kitámasztóval
rendelkező gyermekülés menetiránynak
háttal,
-

k
itámasztóval rendelkező gyermekülés
menetiránynak megfelelően,
-

f
első hevederrel vagy kitámasztóval
felszerelt mózeskosár.
A felső heveder bekötéséről az ISOFIX
rögzítések c. részben olvashat. Mielőtt bármelyik utasülésre háttámlás
gyermekülést szerelne, távolítsa el
és rakja el a fejtámlát, a gyermekülés
kivételekor pedig tegye vissza.
X:
A z adott súlycsoport esetében gyermekülés
vagy kosár beszerelésére nem alkalmas
ülőhely.

177
DS5_hu_Chap06_securite-enfants_ed01-2015

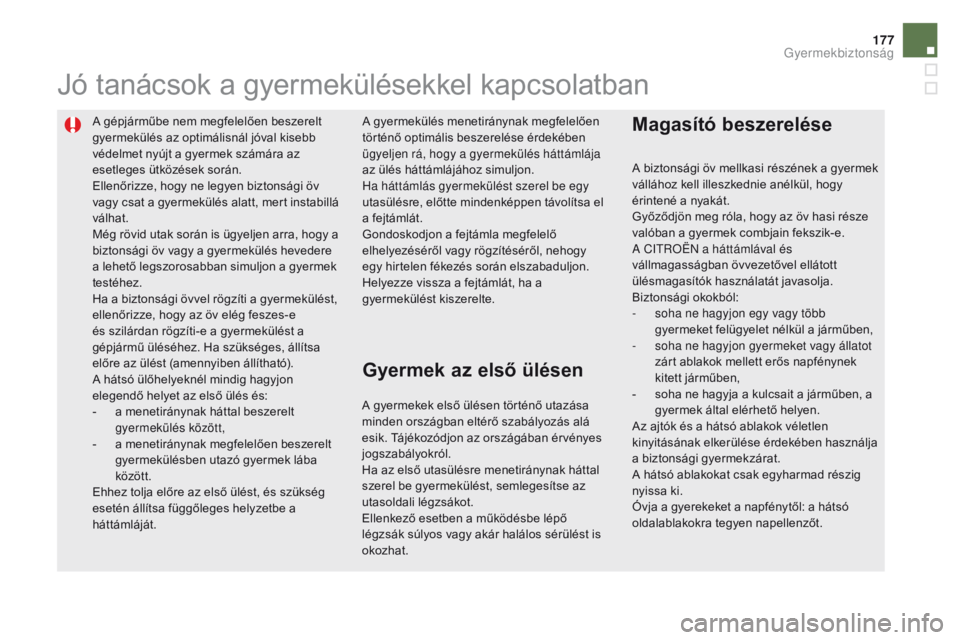

A gépjárműbe nem megfelelően beszerelt
gyermekülés az optimálisnál jóval kisebb
védelmet nyújt a gyermek számára az
esetleges ütközések során.
Ellenőrizze, hogy ne legyen biztonsági öv
vagy csat a gyermekülés alatt, mert instabillá
válhat.
Még rövid utak során is ügyeljen arra, hogy a
biztonsági öv vagy a gyermekülés hevedere
a lehető legszorosabban simuljon a gyermek
testéhez.
Ha a biztonsági övvel rögzíti a gyermekülést,
ellenőrizze, hogy az öv elég feszes-e
és szilárdan rögzíti-e a gyermekülést a
gépjármű üléséhez. Ha szükséges, állítsa
előre az ülést (amennyiben állítható).
A hátsó ülőhelyeknél mindig hagyjon
elegendő helyet az első ülés és:
-
a m
enetiránynak háttal beszerelt
gyermekülés között,
-

a m
enetiránynak megfelelően beszerelt
gyermekülésben utazó gyermek lába
között.
Ehhez tolja előre az első ülést, és szükség
esetén állítsa függőleges helyzetbe a
háttámláját.
Jó tanácsok a gyermekülésekkel kapcsolatban
A gyermekülés menetiránynak megfelelően
történő optimális beszerelése érdekében
ügyeljen rá, hogy a gyermekülés háttámlája
az ülés háttámlájához simuljon.
Ha háttámlás gyermekülést szerel be egy
utasülésre, előtte mindenképpen távolítsa el
a fejtámlát.
Gondoskodjon a fejtámla megfelelő
elhelyezéséről vagy rögzítéséről, nehogy
egy hirtelen fékezés során elszabaduljon.
Helyezze vissza a fejtámlát, ha a
gyermekülést kiszerelte.
Gyermek az első ülésen Magasító beszerelése
A biztonsági öv mellkasi részének a gyermek
vállához kell illeszkednie anélkül, hogy
érintené a nyakát.
Győződjön meg róla, hogy az öv hasi része
valóban a gyermek combjain fekszik-e.
A CITROËN a háttámlával és
vállmagasságban övvezetővel ellátott
ülésmagasítók használatát javasolja.
Biztonsági okokból:
-

s
oha ne hagyjon egy vagy több
gyermeket felügyelet nélkül a járműben,
-

s
oha ne hagyjon gyermeket vagy állatot
zárt ablakok mellett erős napfénynek
kitett járműben,
-

s
oha ne hagyja a kulcsait a járműben, a
gyermek által elérhető helyen.
Az ajtók és a hátsó ablakok véletlen
kinyitásának elkerülése érdekében használja
a biztonsági gyermekzárat.
A hátsó ablakokat csak egyharmad részig
nyissa ki.
Óvja a gyerekeket a napfénytől: a hátsó
oldalablakokra tegyen napellenzőt.
A gyermekek első ülésen történő utazása
minden országban eltérő szabályozás alá
esik. Tájékozódjon az országában érvényes
jogszabályokról.
Ha az első utasülésre menetiránynak háttal
szerel be gyermekülést, semlegesítse az
utasoldali légzsákot.
Ellenkező esetben a működésbe lépő
légzsák súlyos vagy akár halálos sérülést is
okozhat.
Gyermekbiztons

DS5_hu_Chap06_securite-enfants_ed01-2015
Elektromos biztonsági gyermekzár
Az ajtók belső nyitókarokkal történő nyitását és a hátsó ablakemelők használatát megakadályozó, távvezérlésű rendszer.
BekapcsolásKikapcsolás
A jelzőlámpa minden egyéb
állapota az elektromos gyermekzár
meghibásodását jelzi.
Ellenőriztesse a CITROËN hálózatban
vagy egy szakszervizben.
A rendszer független a központi zártól,
és semmiképpen sem helyettesíti azt.
Minden gyújtásráadáskor ellenőrizze a
gyermekzár állapotát.
A gyújtáskulcsot mindig, még
a gépjármű rövid időre történő
elhagyásakor is vegye ki.
Nagy erejű ütközés esetén az
elektromos gyermekzár automatikusan
kikapcsol annak érdekében, hogy
a hátsó utasok elhagyhassák a
gépjárművet.
F

R

áadott gyújtásnál nyomja meg
ezt a gombot. F

R

áadott gyújtásnál nyomja meg
ismét a gombot.
A gomb jelzőlámpája a bekapcsolást
visszaigazoló üzenet kíséretében kigyullad.
A gyermekzár bekapcsolt állapotában a
jelzőlámpa végig világít.
Az ajtók kívülről történő nyitása és a
hátsó ablakemelők vezetőülésből történő
működtetése továbbra is lehetséges. A gomb jelzőlámpája a kikapcsolást
visszaigazoló üzenet kíséretében kialszik.
A gyermekzár kikapcsolt állapotában a
jelzőlámpa nem világít.
