adblue CITROEN DS5 HYBRID 2015 Omistajan Käsikirjat (in Finnish)

DS5_fi_Chap01_controle-de-marche_ed01-2015
Bensiini-/dieselmoottorin mittaristo
1. Kierroslukumittari (x 1000 r/min tai rpm), moottorinmukainen mitta-asteikko (bensiini
tai diesel)
2.
P

olttoainemittari
3.
J

äähdytysnesteen lämpötilan osoitin
4.
A

naloginen nopeusmittari (km/h tai mph)
5.
N

opeudensäätimen tai -rajoittimen ohjeet A. K
ytkimien ja yleisvalaistuksen himmennin
B. - L yhyt painallus: näyttöön tulee perätysten
huoltotiedot, AdBlue-lisäaineen riittoisuus
ajomatkaan sekä varoitusloki
-


P
itkä painallus: huollon ilmaisimen
tai osamatkamittarin nollaaminen
(asiayhteyden mukaan)
6. A
utomatisoidun vaihteiston tai
automaattivaihteiston vaihteenvaihdon
osoitin tai valitsimen asento ja kytketty
vaihde
7.
M

ittariston näyttö: matkamittarit, huollon
osoitin, moottoriöljyn tason osoitin*,
AdBlue-lisäaineen riittoisuuteen ja
SCR-järjestelmään liittyvä osoitin*,
varoitusviestit, ajotietokone, kuunneltavana
oleva media, navigaattorin ohjeet*
8.
D

igitaalinen nopeusnäyttö (kilometreinä tai
maileina)
Mittarit ja näytöt Ohjauspainikkeet
Kun virta kytkeytyy ja katkeaa,
nopeusnäytön osoitin ja mittariston
merkkipalkit tekevät täyden pyyhkäisyn
ja palaavat asentoon 0.
* Mallin mukaan

29
DS5_fi_Chap01_controle-de-marche_ed01-2015
MerkkivaloTilaSyy Toimenpiteet/Huomioitavaa
AdBlue
® -lisäaine
( BlueH
d i diesel)palaa kiinteästi, kun
virta kytkeytyy, kuuluu
merkkiääni ja ilmestyy
viesti, joka ilmoittaa jäljellä
olevan toimintamatkan,
johon lisäaine riittää.Ajettavissa oleva ajomatka
on 600 - 2 400 km. AdBlue® -lisäainetta on lisättävä pian: ota yhteys
CITROËN-verkostoon tai valtuutettuun korjaamoon,
tai lisää itse lisäainetta ja katso ohjeet vastaavasta
kappaleesta.
+ vilkkuu ja SERVICE-
merkkivalo palaa,
lisäksi kuuluu
merkkiääni ja näyttöön
tulee viesti, jossa
kerrotaan ajettavissa
oleva ajomatka.Ajettavissa oleva ajomatka
on 0 - 600 km.
AdBlue
® -lisäainetta on ehdottomasti
lisättävä
toimintahäiriön estämiseksi: ota yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon, tai lisää itse
lisäainetta ja katso ohjeet vastaavasta kappaleesta.
vilkkuu, SERVICE-
merkkivalo palaa,
kuuluu merkkiääni
ja käynnistämisen
estoviesti tulee
näkyviin. AdBlue
® -lisäainesäiliö on
tyhjä: säännönmukainen
käynnistyksenestolaite estää
moottorin käynnistymisen.Jotta moottori voidaan käynnistää, on AdBlue® -lisäainetta
ehdottomasti lisättävä: ota yhteys CITROËN-verkostoon
tai valtuutettuun korjaamoon, tai lisää ainetta itse
katsomalla ohjeet vastaavasta luvusta.
AdBlue® -lisäainetta on ehdottomasti lisättävä
lisäainesäiliöön vähintään 3,8 litraa.
Ajonhallinta

255
DS5_fi_Chap09_verifications_ed01-2015

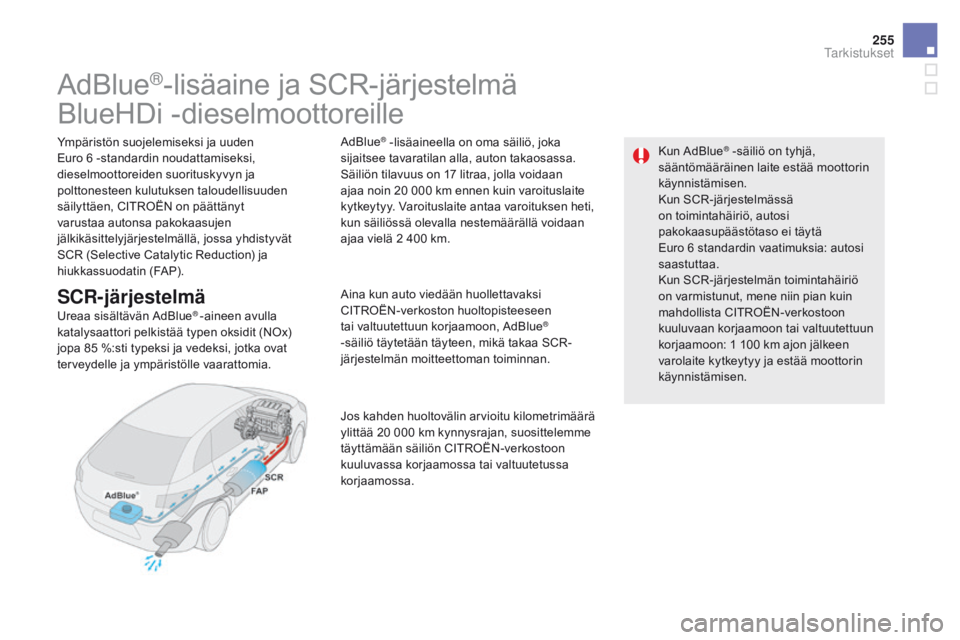

AdBlue®-lisäaine ja SCR-järjestelmä
BlueHDi -dieselmoottoreille
Ympäristön suojelemiseksi ja uuden
Euro 6 -standardin noudattamiseksi,
dieselmoottoreiden suorituskyvyn ja
polttonesteen kulutuksen taloudellisuuden
säilyttäen, CITROËN on päättänyt
varustaa autonsa pakokaasujen
jälkikäsittelyjärjestelmällä, jossa yhdistyvät
SCR (Selective Catalytic Reduction) ja
hiukkassuodatin (FAP).
SCR-järjestelmä
Ureaa sisältävän AdBlue® -aineen avulla
katalysaattori pelkistää typen oksidit (NOx)
jopa 85 %:sti typeksi ja vedeksi, jotka ovat
terveydelle ja ympäristölle vaarattomia. AdBlue
® -lisäaineella on oma säiliö, joka
sijaitsee tavaratilan alla, auton takaosassa.
Säiliön tilavuus on 17 litraa, jolla voidaan
ajaa noin 20 000 km ennen kuin varoituslaite
kytkeytyy. Varoituslaite antaa varoituksen heti,
kun säiliössä olevalla nestemäärällä voidaan
ajaa vielä 2 400 km.
Aina kun auto viedään huollettavaksi
CITROËN-verkoston huoltopisteeseen
tai valtuutettuun korjaamoon, AdBlue
®
-säiliö täytetään täyteen, mikä takaa SCR-
järjestelmän moitteettoman toiminnan.
Jos kahden huoltovälin arvioitu kilometrimäärä
ylittää 20 000 km kynnysrajan, suosittelemme
täyttämään säiliön CITROËN-verkostoon
kuuluvassa korjaamossa tai valtuutetussa
korjaamossa. Kun AdBlue
® -säiliö on tyhjä,
sääntömääräinen laite estää moottorin
käynnistämisen.
Kun SCR-järjestelmässä
on toimintahäiriö, autosi
pakokaasupäästötaso ei täytä
Euro 6 standardin vaatimuksia: autosi
saastuttaa.
Kun SCR-järjestelmän toimintahäiriö
on varmistunut, mene niin pian kuin
mahdollista CITROËN-verkostoon
kuuluvaan korjaamoon tai valtuutettuun
korjaamoon: 1 100 km ajon jälkeen
varolaite kytkeytyy ja estää moottorin
käynnistämisen.
Tarkistukset

DS5_fi_Chap09_verifications_ed01-2015

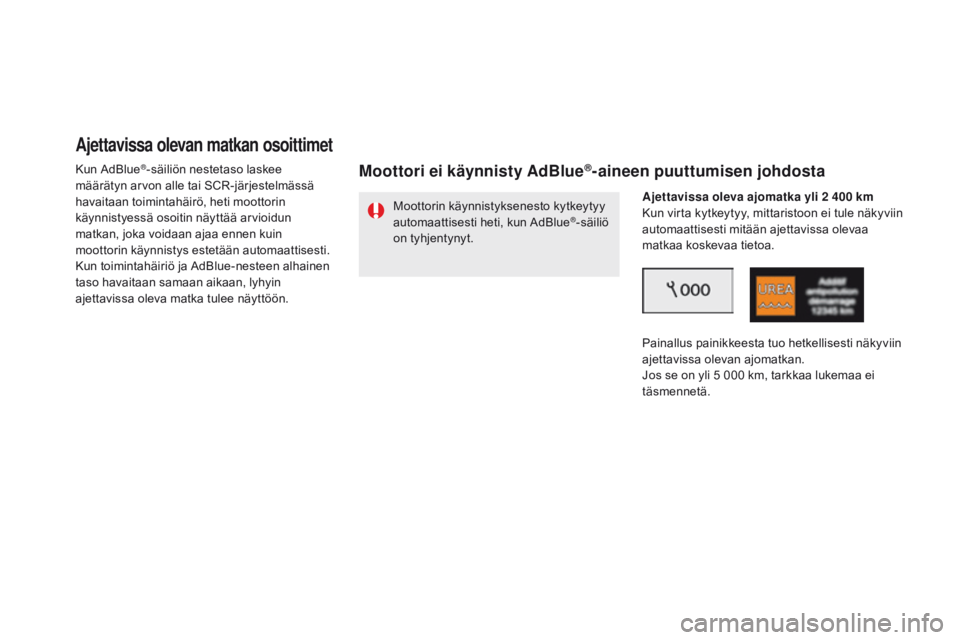

Ajettavissa olevan matkan osoittimet
Kun AdBlue®-säiliön nestetaso laskee
määrätyn arvon alle tai SCR-järjestelmässä
havaitaan toimintahäirö, heti moottorin
käynnistyessä osoitin näyttää arvioidun
matkan, joka voidaan ajaa ennen kuin
moottorin käynnistys estetään automaattisesti.
Kun toimintahäiriö ja AdBlue-nesteen alhainen
taso havaitaan samaan aikaan, lyhyin
ajettavissa oleva matka tulee näyttöön.Moottori ei käynnisty AdBlue®-aineen puuttumisen johdosta
Moottorin käynnistyksenesto kytkeytyy
automaattisesti heti, kun AdBlue®-säiliö
on tyhjentynyt. Ajettavissa oleva ajomatka yli 2 400 km
Kun virta kytkeytyy, mittaristoon ei tule näkyviin
automaattisesti mitään ajettavissa olevaa
matkaa koskevaa tietoa.
Painallus painikkeesta tuo hetkellisesti näkyviin
ajettavissa olevan ajomatkan.
Jos se on yli 5 000 km, tarkkaa lukemaa ei
täsmennetä.

257
DS5_fi_Chap09_verifications_ed01-2015
Kun sytytysvirta kytketään, UREA-merkkivalo
syttyy, samalla kuuluu merkkiääni ja näyttöön
tulee jäljellä olevan ajomatkan kilometreinä
tai maileina osoittava viesti (esim. "Top up
emissions additive: Starting prevented in
1 500 km" [lisää lisäainetta: käynnistäminen
estetty 1 500 km:n jälkeen]).
Ajettaessa viesti tulee näyttöön 300 km välein,
kunnes lisäainetta lisätään säiliöön.
Mene CITROËN-verkostoon kuuluvaan
korjaamoon tai valtuutettuun korjaamoon
lisäämään AdBlue
®-lisäainetta.
Voit myös lisätä ainetta itse.
Katso ohjeet kohdasta Täyttäminen. Kun jäljellä oleva ajomatka on 600 - 2 400 km
Kun sytytysvirta kytketään, SERVICE-
merkkivalo syttyy ja UREA-merkkivalo
vilkkuu, samalla kuuluu merkkiääni ja näyttöön
tulee jäljellä olevan ajomatkan kilometreinä
tai maileina osoittava viesti (esim: "Top up
emissions additive: Starting prevented in
600 km" [lisää lisäainetta: käynnistäminen
estetty 600 km:n jälkeen]).
Ajettaessa viesti tulee näyttöön 30 sekunnin
välein, kunnes lisäainetta lisätään säiliöön.
Mene CITROËN-verkostoon kuuluvaan
korjaamoon tai valtuutettuun korjaamoon
lisäämään AdBlue®-lisäainetta.
Voit myös lisätä ainetta itse.
Katso ohjeet kohdasta Täyttäminen.
Muussa tapauksessa moottoria ei pystytä
käynnistämään. Kun jäljellä oleva ajomatka on 0 - 600 km
Kun sytytysvirta kytketään, SERVICE-
merkkivalo syttyy ja UREA-merkkivalo vilkkuu,
samalla kuuluu merkkiääni ja näyttöön tulee
viesti "Top up emissions additive: Starting
prevented" [lisää lisäainetta: käynnistäminen
estetty].
AdBlue
® -säiliö on tyhjä: sääntömääräinen
moottorin käynnistämisen ehkäisylaite estää
moottorin käynnistämisen. Moottorivika AdBlue
® - lisäaineen
puuttumisen johdosta
Jotta moottori voidaan käynnistää
uudelleen, suosittelemme täyttämään
säiliön CITROËN-verkostoon
kuuluvassa korjaamossa tai
valtuutetussa korjaamossa. Jos
täytät säiliön itse, AdBlue
®-ainetta on
ehdottomasti lisättävä vähintään
3,8 litraa.
Katso ohjeet kohdasta Täyttäminen.
Tarkistukset

259
DS5_fi_Chap09_verifications_ed01-2015

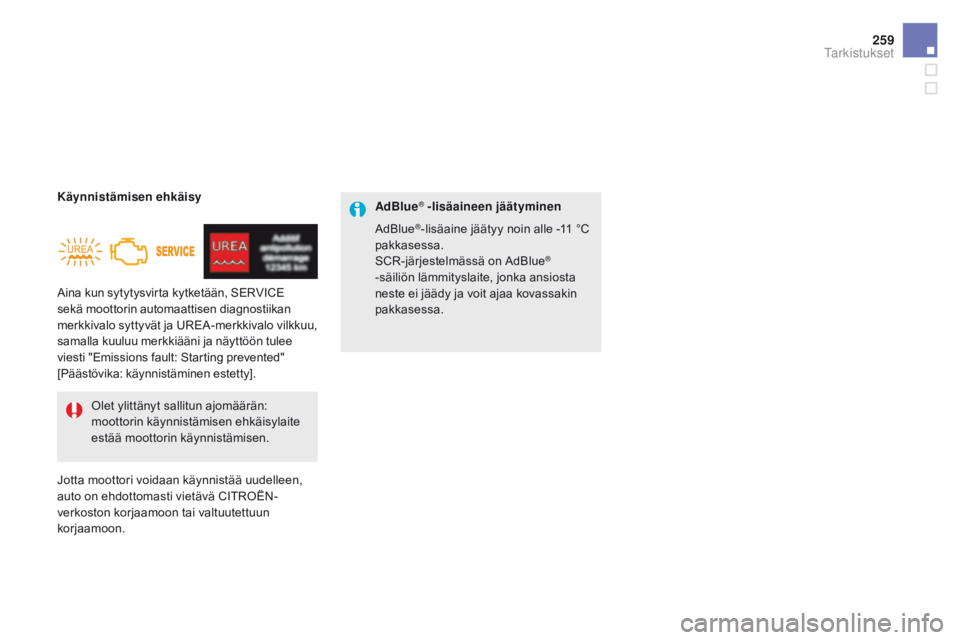

Aina kun sytytysvirta kytketään, SERVICE
sekä moottorin automaattisen diagnostiikan
merkkivalo syttyvät ja UREA-merkkivalo vilkkuu,
samalla kuuluu merkkiääni ja näyttöön tulee
viesti "Emissions fault: Starting prevented"
[Päästövika: käynnistäminen estetty]. Käynnistämisen ehkäisy
Jotta moottori voidaan käynnistää uudelleen,
auto on ehdottomasti vietävä CITROËN-
verkoston korjaamoon tai valtuutettuun
korjaamoon.Olet ylittänyt sallitun ajomäärän:
moottorin käynnistämisen ehkäisylaite
estää moottorin käynnistämisen. AdBlue
® -lisäaineen jäätyminen
AdBlue
®-lisäaine jäätyy noin alle -11 °C
pakkasessa.
SCR-järjestelmässä on AdBlue
®
-säiliön lämmityslaite, jonka ansiosta
neste ei jäädy ja voit ajaa kovassakin
pakkasessa.
Tarkistukset

DS5_fi_Chap09_verifications_ed01-2015
AdBlue® -säiliön täyttäminen
AdBlue® -säiliön täyttö tehdään aina, kun auto
huolletaan CITROËN-verkoston tai valtuutetun
korjaamon toimesta.
Kuitenkin, ottaen huomioon säiliön tilavuuden,
lisäainetta joudutaan ehkä lisäämään
huoltokertojen välillä, eritoten silloin, kun
varoitusmerkkivalo tai -viesti ilmestyy.
Voit kääntyä CITROËN-verkostoon kuuluvan
korjaamon tai valtuutetun korjaamon puoleen.
Jos aiot lisätä ainetta säiliöön itse, lue
seuraavat varoitukset huolellisesti.Käyttöön liittyvät varokeinot
AdBlue®-urealiuos on syttymätön, väritön ja
hajuton neste (viileässä tilassa säilytettynä).
Jos nestettä joutuu iholle, pese runsaalla
juoksevalla vedellä ja saippualla. Jos nestettä
joutuu silmiin, huuhtele silmät välittömästi
runsaalla juoksevalla vedellä tai silmien
huuhteluun tarkoitetulla nesteellä vähintään
15 min. ajan. Ota yhteys lääkäriin, jos ärsytys
jatkuu.
Jos ainetta on nielty, huuhtele suu välittömästi
puhtaalla vedellä ja juo sitten paljon vettä.
Määrätyissä olosuhteissa (kuten kuumassa
lämpötilassa), voi ilmaantua ammoniakin
haihtumista: vältä tuotteesta haihtuvan höyryn
hengittämistä. Ammoniakkihöyry ärsyttää
limakalvoja (silmiä, nenää ja kurkkua).
Säilytä AdBlue
®-lisäaine lasten
ulottumattomissa, alkuperäisessä
pakkauksessaan.
Älä koskaan kaada AdBlue
®-lisäainetta
toiseen astiaan. Sen puhtaus kärsii siitä. Käytä yksinomaan ISO 22241 standardin
mukaista AdBlue
®-lisäainetta.
Älä koskaan laimenna lisäainetta vedellä.
Älä koskaan kaada lisäainetta
polttoainesäiliöön.
Älä koskaan täytä lisäainesäiliötä
kuorma-autoille tarkoitetusta AdBlue
®-
jakelijasta.
Tippalukolla varustettujen pullojen
suunnittelussa on otettu huomioon täytön
helppous. 1,89 litran (1/2 gallonaa) pulloja voi
hankkia CITROËN-verkostosta tai valtuutetusta
korjaamosta.

261
DS5_fi_Chap09_verifications_ed01-2015
Älä säilytä AdBlue® -pulloja autossa.Ennen aineen lisäämistä, varmista että auto on
pysäköity tasaiselle ja vaakasuoralle maalle.
Talvella, tarkista, että auton lämpötila on yli
-11°C. Muussa tapuksessa jäätyvää AdBlue
®
-ainetta ei voida kaataa säiliöön. Pysäköi auto
lämpimään tilaan muutamaksi tunniksi, jotta
voit lisätä ainetta säiliöön.

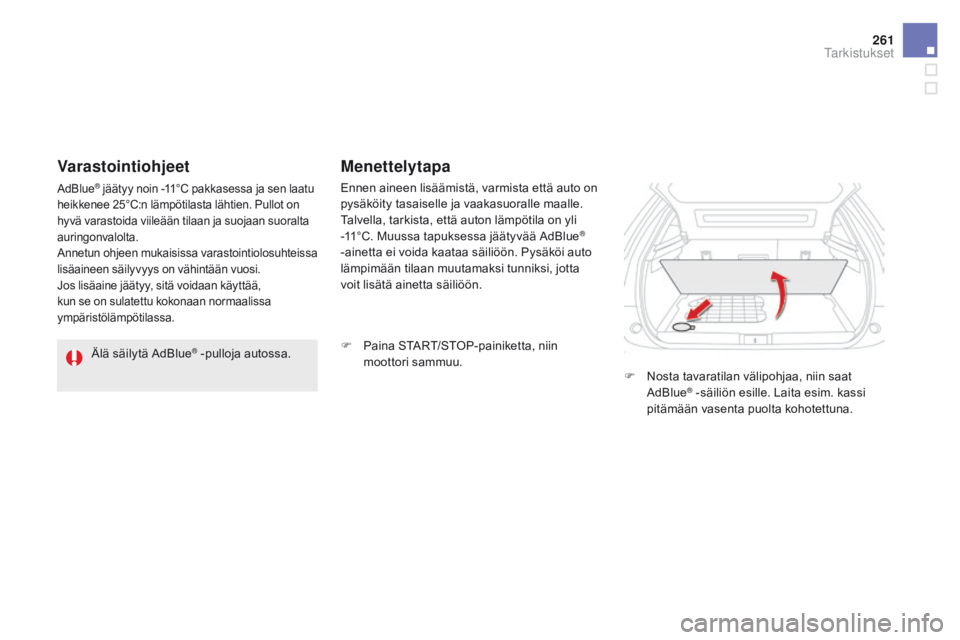

Menettelytapa
F Paina START/STOP-painiketta, niin moottori sammuu. F

N
osta tavaratilan välipohjaa, niin saat
AdBlue
® -säiliön esille. Laita esim. kassi
pitämään vasenta puolta kohotettuna.
Varastointiohjeet
AdBlue® jäätyy noin -11°C pakkasessa ja sen laatu
heikkenee 25°C:n lämpötilasta lähtien. Pullot on
hyvä varastoida viileään tilaan ja suojaan suoralta
auringonvalolta.
Annetun ohjeen mukaisissa varastointiolosuhteissa
lisäaineen säilyvyys on vähintään vuosi.
Jos lisäaine jäätyy, sitä voidaan käyttää,
kun se on sulatettu kokonaan normaalissa
ympäristölämpötilassa.
Tarkistukset

DS5_fi_Chap09_verifications_ed01-2015
F Irrota musta muovinen tulppa kielekkeen avulla. F
V ie sormet aukkoon ja käännä sinistä
tulppaa 1/6 -kierrosta vastapäivään.
F

I
rrota tulppa vetämällä varovasti ylöspäin,
älä päästä siitä irti. F
O ta AdBlue® -pullo esille, ja kun olet
tarkistanut viimeisen käyttöpäivän, lue
etiketissä olevat ohjeet huolellisesti ennen
kuin aloitat AdBlue
® -aineen kaatamisen
säiliöön.

263
DS5_fi_Chap09_verifications_ed01-2015

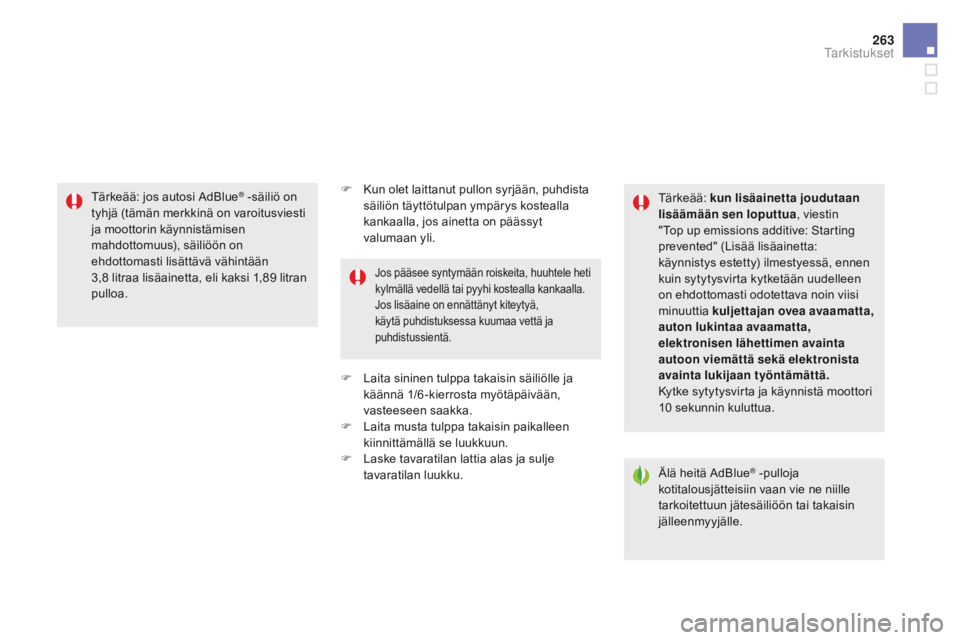

F Kun olet laittanut pullon syrjään, puhdista säiliön täyttötulpan ympärys kostealla
kankaalla, jos ainetta on päässyt
valumaan
y

li.
F

L
aita sininen tulppa takaisin säiliölle ja
käännä 1/6 -kierrosta myötäpäivään,
vasteeseen saakka.
F

L
aita musta tulppa takaisin paikalleen
kiinnittämällä se luukkuun.
F

L
aske tavaratilan lattia alas ja sulje
tavaratilan luukku.
Tärkeää: jos autosi AdBlue® -säiliö on
tyhjä (tämän merkkinä on varoitusviesti
ja moottorin käynnistämisen
mahdottomuus), säiliöön on
ehdottomasti lisättävä vähintään
3,8 litraa lisäainetta, eli kaksi 1,89 litran
pulloa.
Jos pääsee syntymään roiskeita, huuhtele heti
kylmällä vedellä tai pyyhi kostealla kankaalla.
Jos lisäaine on ennättänyt kiteytyä,
käytä puhdistuksessa kuumaa vettä ja
puhdistussientä.
Tärkeää: kun lisäainetta joudutaan
lisäämään sen loputtua , viestin
"Top up emissions additive: Starting
prevented" (Lisää lisäainetta:
käynnistys estetty) ilmestyessä, ennen
kuin sytytysvirta kytketään uudelleen
on ehdottomasti odotettava noin viisi
minuuttia kuljettajan ovea avaamatta,
auton lukintaa avaamatta,
elektronisen lähettimen avainta
autoon viemättä sekä elektronista
avainta lukijaan työntämättä.
Kytke sytytysvirta ja käynnistä moottori
10 sekunnin kuluttua.
Älä heitä AdBlue
® -pulloja
kotitalousjätteisiin vaan vie ne niille
tarkoitettuun jätesäiliöön tai takaisin
jälleenmyyjälle.
Tarkistukset
