CITROEN E-MEHARI 2017 InstruksjonsbØker (in Norwegian)

29
e-mehari_no_Chap01_faite-connaissance_ed03-2016

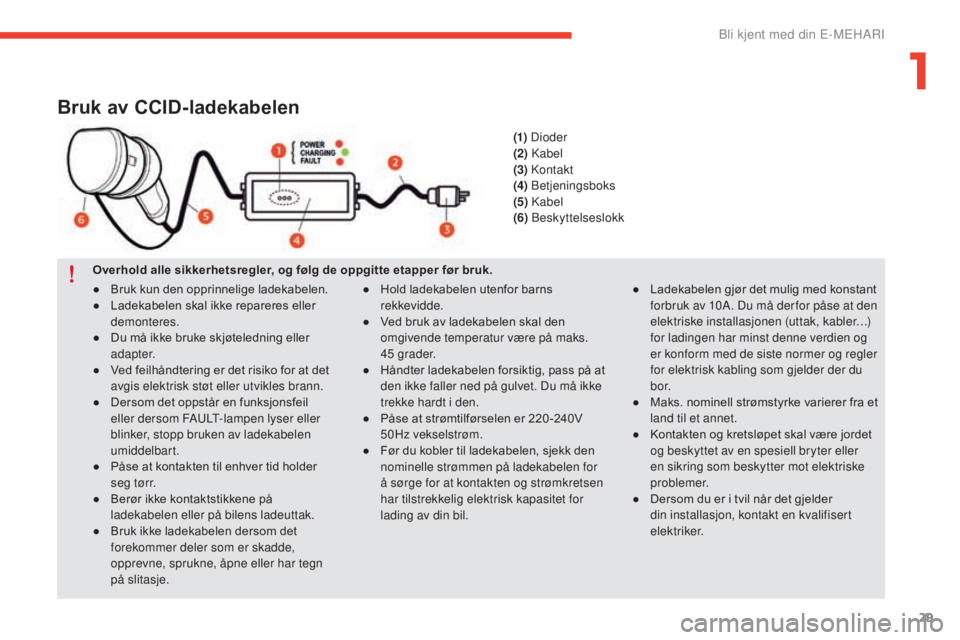

Bruk av CCID-ladekabelen
Overhold alle sikkerhetsregler, og følg de oppgitte etapper før bruk.●
H
old ladekabelen utenfor barns
rekkevidde.
●

V
ed bruk av ladekabelen skal den
omgivende temperatur være på maks.
45


grader.
●

H
åndter ladekabelen forsiktig, pass på at
den ikke faller ned på gulvet. Du må ikke
trekke hardt i den.
●

P
åse at strømtilførselen er 220 -240V
50Hz vekselstrøm.
●

F
ør du kobler til ladekabelen, sjekk den
nominelle strømmen på ladekabelen for
å sørge for at kontakten og strømkretsen
har tilstrekkelig elektrisk kapasitet for
lading av din bil.
●

B
ruk kun den opprinnelige ladekabelen.
●

L
adekabelen skal ikke repareres eller
demonteres.
●

D
u må ikke bruke skjøteledning eller
adapter.
●

V
ed feilhåndtering er det risiko for at det
avgis elektrisk støt eller utvikles brann.
●

D
ersom det oppstår en funksjonsfeil
eller dersom FAULT-lampen lyser eller
blinker, stopp bruken av ladekabelen
umiddelbart.
●

P
åse at kontakten til enhver tid holder
s e g t ø r r.
●

B
erør ikke kontaktstikkene på
ladekabelen eller på bilens ladeuttak.
●

B
ruk ikke ladekabelen dersom det
forekommer deler som er skadde,
opprevne, sprukne, åpne eller har tegn
på slitasje. ●

L
adekabelen gjør det mulig med konstant
forbruk av 10A. Du må der for påse at den
elektriske installasjonen (uttak, kabler…)
for ladingen har minst denne verdien og
er konform med de siste normer og regler
for elektrisk kabling som gjelder der du
bor.
●

M
aks. nominell strømstyrke varierer fra et
land til et annet.
●

K
ontakten og kretsløpet skal være jordet
og beskyttet av en spesiell bryter eller
en sikring som beskytter mot elektriske
problemer.
●

D
ersom du er i tvil når det gjelder
din installasjon, kontakt en kvalifisert
e l e k t r i ke r.
(1)
Dioder
(2) Kabel
(3) Kontakt
(4) Betjeningsboks
(5) Kabel
(6) Beskyttelseslokk
1
Bli kjent med din E-MEHARI

30
e-mehari_no_Chap01_faite-connaissance_ed03-2016

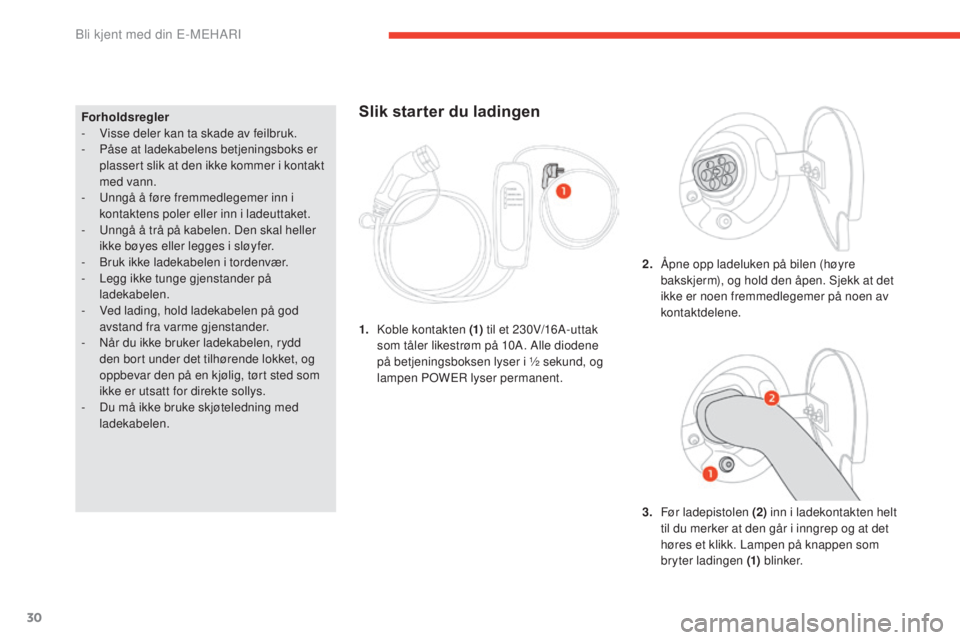

Forholdsregler
- V isse deler kan ta skade av feilbruk.
-

P
åse at ladekabelens betjeningsboks er
plassert slik at den ikke kommer i kontakt
med vann.
-

U
nngå å føre fremmedlegemer inn i
kontaktens poler eller inn i ladeuttaket.
-

U
nngå å trå på kabelen. Den skal heller
ikke bøyes eller legges i sløyfer.
-

B
ruk ikke ladekabelen i tordenvær.
-

L
egg ikke tunge gjenstander på
ladekabelen.
-

V
ed lading, hold ladekabelen på god
avstand fra varme gjenstander.
-

N
år du ikke bruker ladekabelen, rydd
den bort under det tilhørende lokket, og
oppbevar den på en kjølig, tørt sted som
ikke er utsatt for direkte sollys.
-

D
u må ikke bruke skjøteledning med
ladekabelen.Slik starter du ladingen
3. Før ladepistolen (2) inn i ladekontakten helt
til du merker at den går i inngrep og at det
høres et klikk. Lampen på knappen som
bryter ladingen (1) blinker.
1.
K

oble kontakten (1)
til et 230V/16A-uttak
som tåler likestrøm på 10A. Alle diodene
på betjeningsboksen lyser i ½ sekund, og
lampen POWER lyser permanent. 2.
Å
pne opp ladeluken på bilen (høyre
bakskjerm), og hold den åpen. Sjekk at det
ikke er noen fremmedlegemer på noen av
kontaktdelene.
Bli kjent med din E-MEHARI

31
e-mehari_no_Chap01_faite-connaissance_ed03-2016

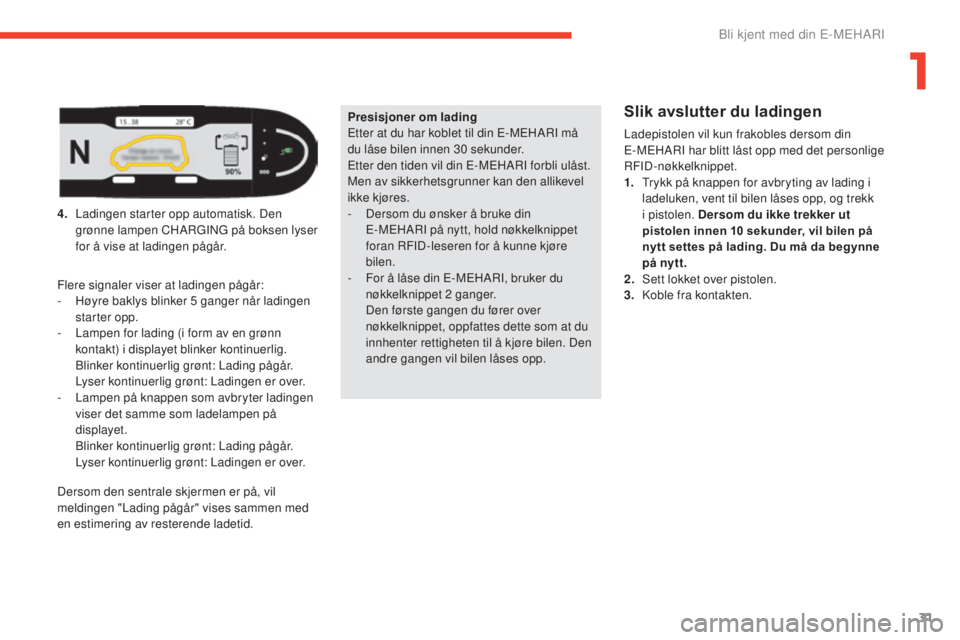

Presisjoner om lading
Etter at du har koblet til din E-MEHARI må
du låse bilen innen 30

sekunder.
Etter den tiden vil din E-MEHARI forbli ulåst.
Men av sikkerhetsgrunner kan den allikevel
ikke kjøres.
-

D
ersom du ønsker å bruke din
E-MEHARI på nytt, hold nøkkelknippet
foran RFID-leseren for å kunne kjøre
bilen.
-

F
or å låse din E-MEHARI, bruker du
nøkkelknippet 2


ganger.
D

en første gangen du fører over
nøkkelknippet, oppfattes dette som at du
innhenter rettigheten til å kjøre bilen. Den
andre gangen vil bilen låses opp.Slik avslutter du ladingen
Ladepistolen vil kun frakobles dersom din
E-MEHARI har blitt låst opp med det personlige
RFID-nøkkelknippet.
1.
T

rykk på knappen for avbryting av lading i
ladeluken, vent til bilen låses opp, og trekk
i pistolen. Dersom du ikke trekker ut
pistolen innen 10
sekunder, vil bilen på
nytt settes på lading. Du må da begynne
på nytt.
2.
S

ett lokket over pistolen.
3.
K

oble fra kontakten.
4.
L

adingen starter opp automatisk. Den
grønne lampen CHARGING på boksen lyser
for å vise at ladingen pågår.
Flere signaler viser at ladingen pågår:
-

H

øyre baklys blinker 5

ganger når ladingen
star ter opp.
-

L

ampen for lading (i form av en grønn
kontakt) i displayet blinker kontinuerlig.
B

linker kontinuerlig grønt: Lading pågår.
L

yser kontinuerlig grønt: Ladingen er over.
-

L

ampen på knappen som avbryter ladingen
viser det samme som ladelampen på
displayet.
B

linker kontinuerlig grønt: Lading pågår.
L

yser kontinuerlig grønt: Ladingen er over.
Dersom den sentrale skjermen er på, vil
meldingen "Lading pågår" vises sammen med
en estimering av resterende ladetid.
1
Bli kjent med din E-MEHARI

32
e-mehari_no_Chap01_faite-connaissance_ed03-2016

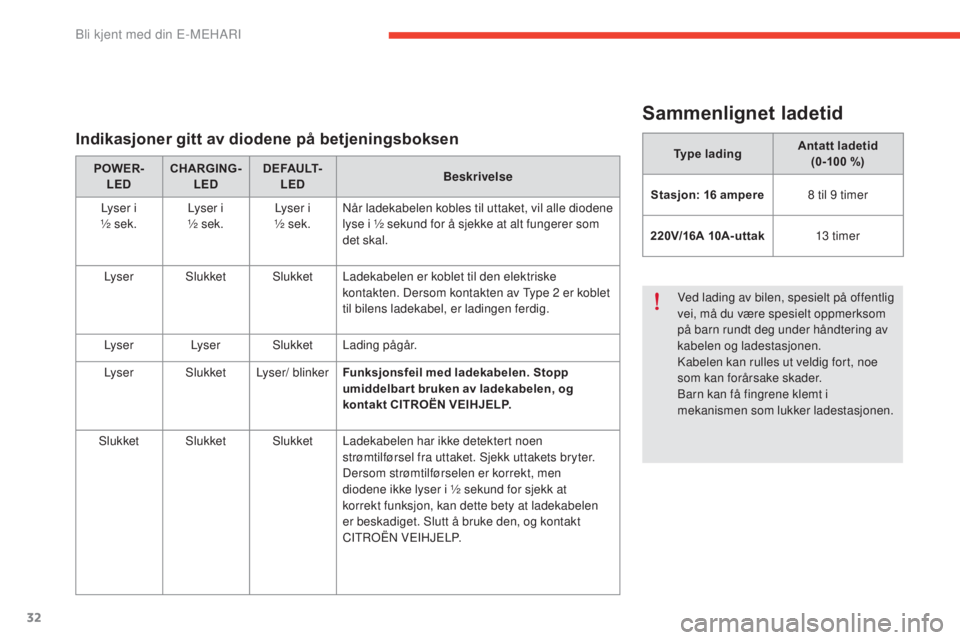

Sammenlignet ladetid
Type ladingAntatt ladetid
(0-100 %)
Stasjon: 16
ampere 8
til 9 timer
220V/16A 10A- ut tak 13


timer
Ved lading av bilen, spesielt på offentlig
vei, må du være spesielt oppmerksom
på barn rundt deg under håndtering av
kabelen og ladestasjonen.
Kabelen kan rulles ut veldig fort, noe
som kan forårsake skader.
Barn kan få fingrene klemt i
mekanismen som lukker ladestasjonen.Indikasjoner gitt av diodene på betjeningsboksen
POWER- LED CHARGING-
LED DEFAULT-
LED Beskrivelse
Lyser i
½


sek. Lyser i
½


sek.Lyser i
½


sek.Når ladekabelen kobles til uttaket, vil alle diodene
lyse i ½ sekund for å sjekke at alt fungerer som
det skal.
Lyser Slukket Slukket Ladekabelen er koblet til den elektriske
kontakten. Dersom kontakten av Type 2
er koblet
til bilens ladekabel, er ladingen ferdig.
Lyser Lyser SlukketLading pågår.
Lyser SlukketLyser/ blinker Funksjonsfeil med ladekabelen. Stopp
umiddelbar t bruken av ladekabelen, og
kontakt CITROËN VEIHJELP.
Slukket Slukket Slukket Ladekabelen har ikke detektert noen
strømtilførsel fra uttaket. Sjekk uttakets bryter.
Dersom strømtilførselen er korrekt, men
diodene ikke lyser i ½ sekund for sjekk at
korrekt funksjon, kan dette bety at ladekabelen
er beskadiget. Slutt å bruke den, og kontakt
CITROËN VEIHJELP.
Bli kjent med din E-MEHARI

33
e-mehari_no_Chap02_conduite_ed03-2016

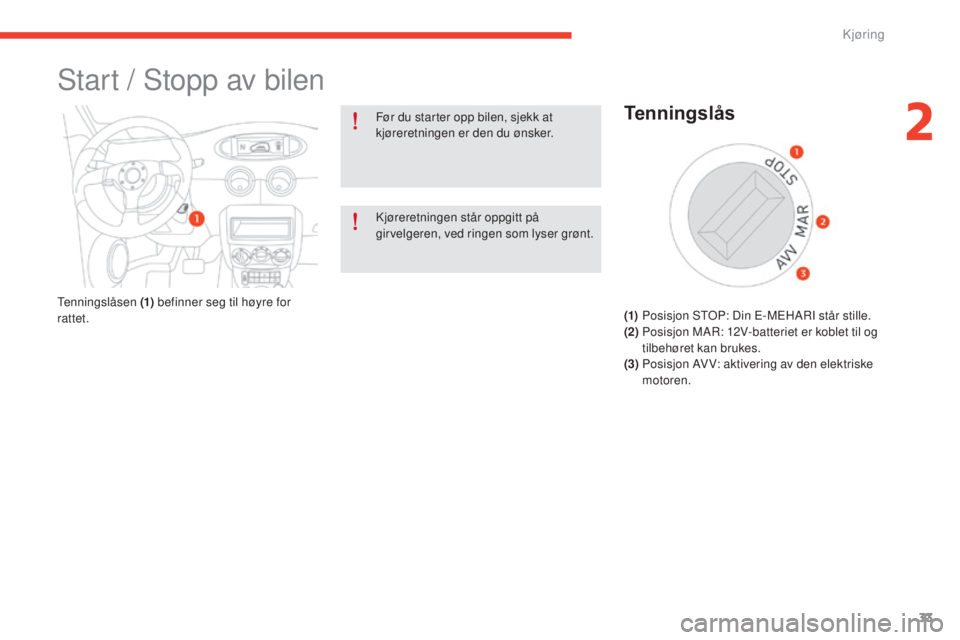

Start / Stopp av bilen
Før du starter opp bilen, sjekk at
kjøreretningen er den du ønsker.
Kjøreretningen står oppgitt på
girvelgeren, ved ringen som lyser grønt.
Tenningslåsen (1) befinner seg til høyre for
rattet.Tenningslås
(1) Posisjon STOP: Din E-MEHARI står stille.
(2) P osisjon MAR: 12V-batteriet er koblet til og
tilbehøret kan brukes.
(3)
P

osisjon AV V: aktivering av den elektriske
motoren.
2
Kj

34
e-mehari_no_Chap02_conduite_ed03-2016
Din E-MEHARI er en stillegående
elektriske bil.
Din E-MEHARI avgir ikke noen lyd når
den elektriske motoren settes i gang.
For alle manøvre: Vær spesielt
oppmerksom på omgivelsene, spesielt
fotgjengere, syklister og andre kjøretøy
på veien.

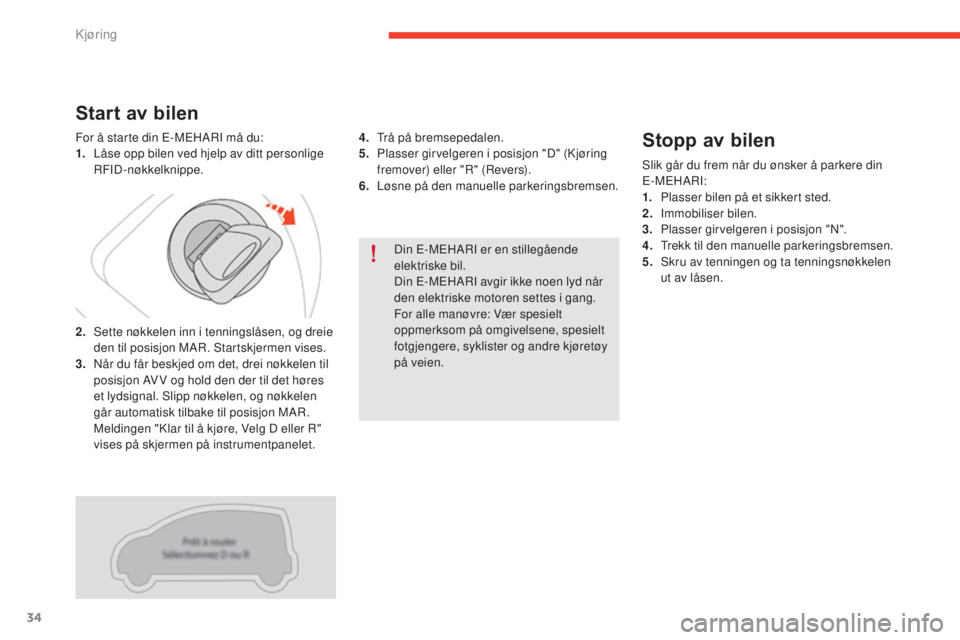

Start av bilen
For å starte din E-MEHARI må du:
1. Låse opp bilen ved hjelp av ditt personlige
RFID-nøkkelknippe.
2.
S

ette nøkkelen inn i tenningslåsen, og dreie
den til posisjon MAR. Startskjermen vises.
3.
N

år du får beskjed om det, drei nøkkelen til
posisjon AV V og hold den der til det høres
et lydsignal. Slipp nøkkelen, og nøkkelen
går automatisk tilbake til posisjon MAR.
Meldingen "Klar til å kjøre, Velg D eller R"
vises på skjermen på instrumentpanelet. 4. T
rå på bremsepedalen.
5. P lasser girvelgeren i posisjon "D" (Kjøring
fremover) eller "R" (Revers).
6.
L

øsne på den manuelle parkeringsbremsen.Stopp av bilen
Slik går du frem når du ønsker å parkere din
E-MEHARI:
1.
P
lasser bilen på et sikkert sted.
2.
Imm

obiliser bilen.
3.
P

lasser girvelgeren i posisjon

"N".
4.
T

rekk til den manuelle parkeringsbremsen.
5.
S

kru av tenningen og ta tenningsnøkkelen
ut av låsen.
Kj

35
e-mehari_no_Chap02_conduite_ed03-2016

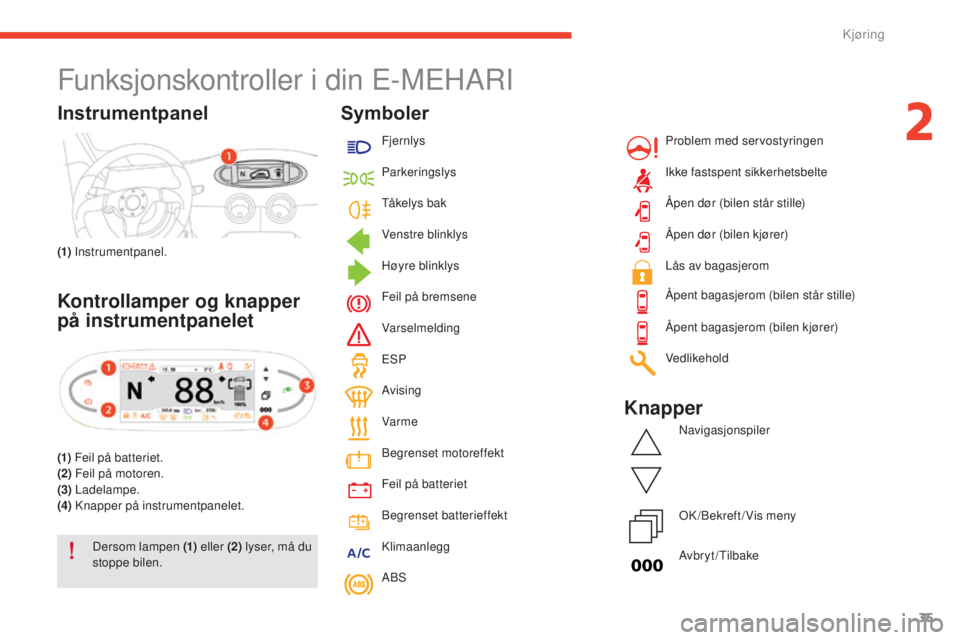

Funksjonskontroller i din E-MEHARI
Instrumentpanel
(1) Instrumentpanel.
Kontrollamper og knapper
på instrumentpanelet
(1) Feil på batteriet.
(2) Feil på motoren.
(3) Ladelampe.
(4) Knapper på instrumentpanelet.
Dersom lampen (1) eller (2) lyser, må du
stoppe bilen.
Symboler
Fjernlys
Parkeringslys
Tåkelys bak
Venstre blinklys
Høyre blinklys
Feil på bremsene
Varselmelding
ESP
Avising
Var me
Begrenset motoreffekt
Feil på batteriet
Begrenset batterieffekt Lås av bagasjerom
Klimaanlegg
ABS Problem med servostyringen
Ikke fastspent sikkerhetsbelte
Åpen dør (bilen står stille)
Åpen dør (bilen kjører)
Åpent bagasjerom (bilen står stille)
Åpent bagasjerom (bilen kjører)
Vedlikehold
Knapper
Navigasjonspiler
OK/Bekreft/Vis meny
Avbryt/Tilbake
2
Kj

36
e-mehari_no_Chap02_conduite_ed03-2016

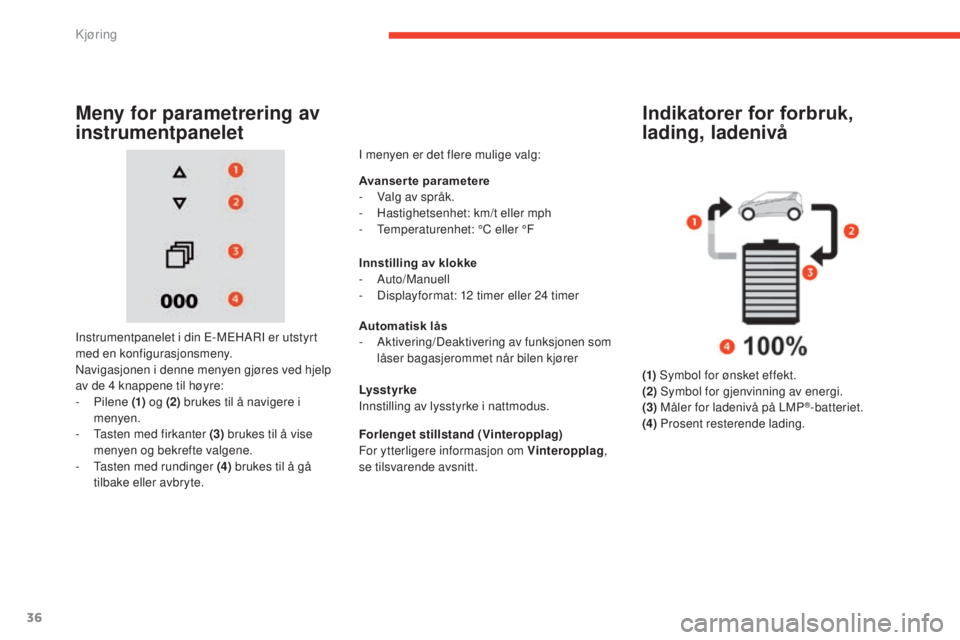

Indikatorer for forbruk,
lading, ladenivå
(1) Symbol for ønsket effekt.
(2) Symbol for gjenvinning av energi.
(3) Måler for ladenivå på LMP
®-batteriet.
(4) Prosent resterende lading.
Meny for parametrering av
instrumentpanelet
Instrumentpanelet i din E-MEHARI er utstyrt
med en konfigurasjonsmeny.
Navigasjonen i denne menyen gjøres ved hjelp
av de 4
knappene til høyre:
-
Pilene (1) og (2) brukes til å navigere i
menyen.
-

T
asten med firkanter (3) brukes til å vise
menyen og bekrefte valgene.
-

T
asten med rundinger (4) brukes til å gå
tilbake eller avbryte. I menyen er det flere mulige valg:
Avanserte parametere
-

V
alg av språk.
-
H
astighetsenhet: km/t eller mph
-
T
emperaturenhet: °C eller °F
Innstilling av klokke
-

Auto/Manuell
-
D
isplayformat: 12 timer eller 24 timer
Automatisk lås
- A ktivering/Deaktivering av funksjonen som
låser bagasjerommet når bilen kjører
Lysstyrke
Innstilling av lysstyrke i nattmodus.
Forlenget stillstand (Vinteropplag)
For ytterligere informasjon om Vinteropplag ,
se tilsvarende avsnitt.
Kj

37
e-mehari_no_Chap02_conduite_ed03-2016

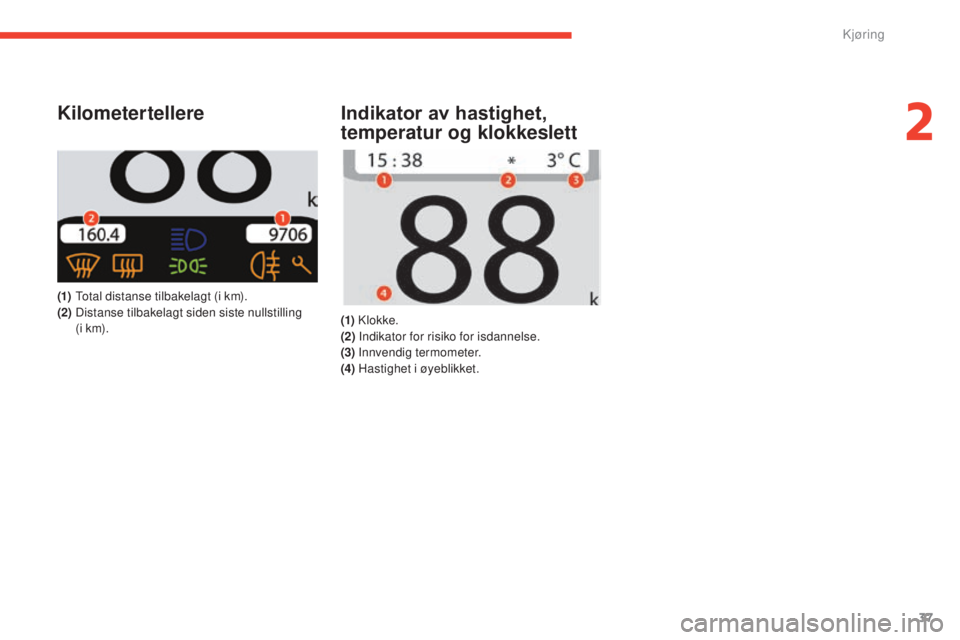

Kilometertellere
(1) Total distanse tilbakelagt (i km).
(2) D istanse tilbakelagt siden siste nullstilling
(i


k m).
Indikator av hastighet,
temperatur og klokkeslett
(1) Klokke.
(2) Indikator for risiko for isdannelse.
(3) Innvendig termometer.
(4) Hastighet i øyeblikket.
2
Kj

38
e-mehari_no_Chap02_conduite_ed03-2016

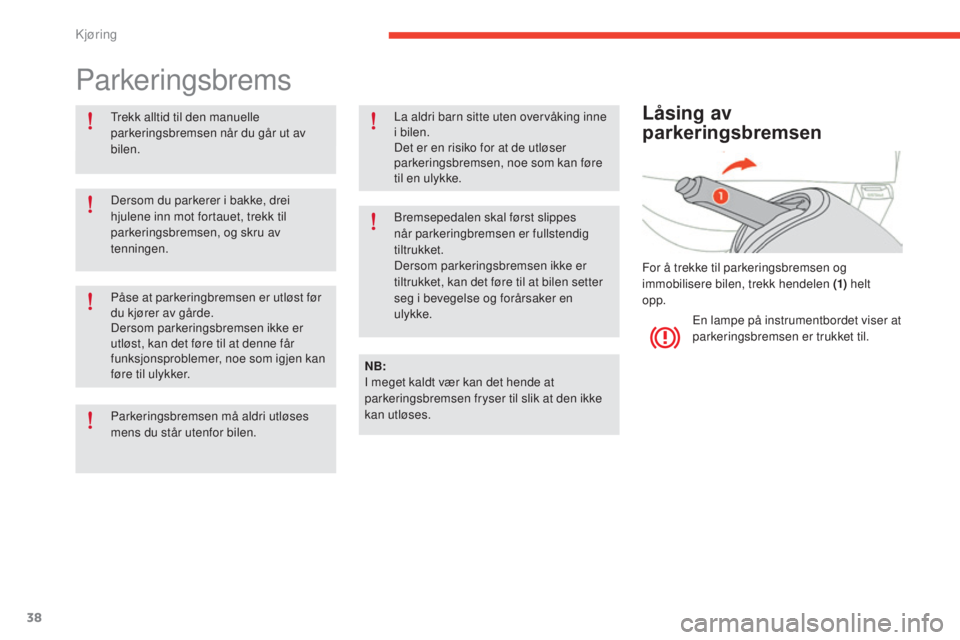

Parkeringsbrems
Trekk alltid til den manuelle
parkeringsbremsen når du går ut av
bilen.NB:
I meget kaldt vær kan det hende at
parkeringsbremsen fryser til slik at den ikke
kan utløses.
Dersom du parkerer i bakke, drei
hjulene inn mot fortauet, trekk til
parkeringsbremsen, og skru av
tenningen.
Påse at parkeringbremsen er utløst før
du kjører av gårde.
Dersom parkeringsbremsen ikke er
utløst, kan det føre til at denne får
funksjonsproblemer, noe som igjen kan
føre til ulykker.
Parkeringsbremsen må aldri utløses
mens du står utenfor bilen. La aldri barn sitte uten overvåking inne
i bilen.
Det er en risiko for at de utløser
parkeringsbremsen, noe som kan føre
til en ulykke.
Bremsepedalen skal først slippes
når parkeringbremsen er fullstendig
tiltrukket.
Dersom parkeringsbremsen ikke er
tiltrukket, kan det føre til at bilen setter
seg i bevegelse og forårsaker en
ulykke.Låsing av
parkeringsbremsen
For å trekke til parkeringsbremsen og
immobilisere bilen, trekk hendelen (1)
helt
opp.
En lampe på instrumentbordet viser at
parkeringsbremsen er trukket til.
Kj
