TEHNISKIE PARAMETRI





ŠASIJAS






L1
L2
L2S
L3
L4

L Kopējais garums
4 908
5 358
5 708
5 943
6 208

A Garenbāze
3 000
3 450
3 800
4 035
4 035

B Priekšējā konsole

948

C Aizmugurējā konsole
960
1 225

D Kopējais platums (bez spoguļiem)
2 050

- Platums braucot

2 207

- Maksimālais platums braucot
2 350

E Priekšējā šķērsbāze
1 810

- Aizmugurējā šķērsbāze
1 790

- Palielināta aizmugurējā šķērsbāze
1 980

F Kopējais augstums
2 153

- Maksimālais augstums braucot
3 500

Izmēri

17
0



L1H1


L2H2



A

751
872
1 201
1 322


B

1 201
1 743
1 651
2 193


C

-
860
-
860

Izmēri

17
1
9
TEHNISKIE PARAMETRI


Dīzeļdzinēju veidi
Dīzeļdzinējiem paredzētās degvielas kvalitāte


Dīzeļdzinēji ir pilnīgi savietojami ar biodegvielām, kas atbilst Eiropas pašreizējiem un nākotnes standartiem (dīzeļdegviela atbilstoši normai
EN 590 sajaukumā ar biodegvielu atbilstoši normai EN 14214) un kas pieejami degvielas sūkņos (ar 0 līdz 7 % taukskābes metila estera).
Biodegvielas lietošana iespējama noteiktiem dīzeļdzinējiem ; tomēr tās lietošana pieļaujama, tikai stingri ievērojot īpašus apkopes
noteikumus. Konsultēties CITROËN pārstāvniecībā.
Visu citu tipu (bio) degvielas lietošana (augu vai dzīvnieku izcelsmes tīra vai atšķaidīta eļļa, mazuts...) ir pilnīgi aizliegta (dzinēja un
degvielas sistēmas sabojāšanas risks).

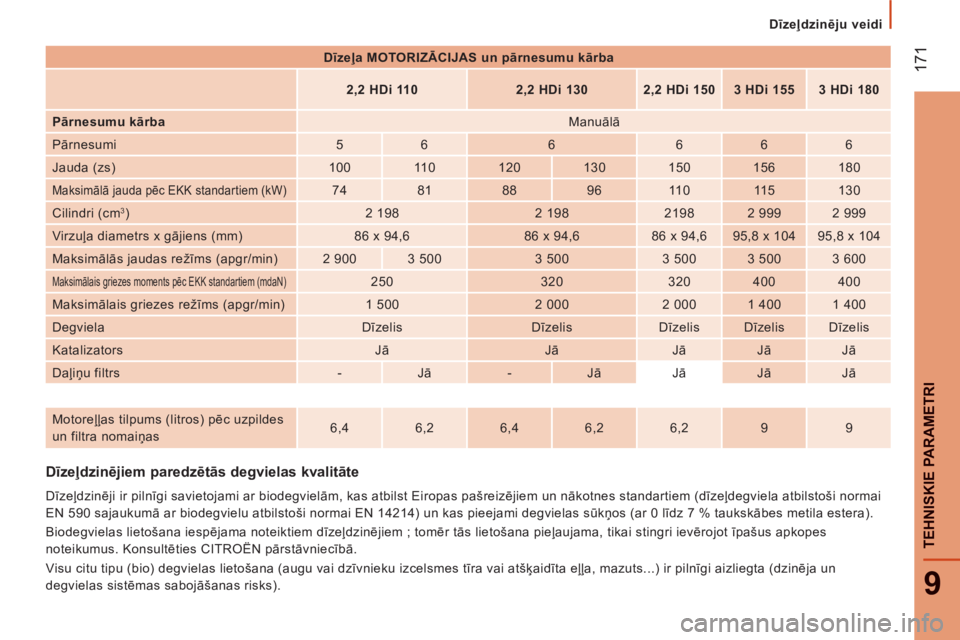

Dīzeļa MOTORIZĀCIJAS un pārnesumu kārba





2,2 HDi 110


2,2 HDi 130


2,2 HDi 150



3 HDi 155


3 HDi 180


Pārnesumu kārba
Manuālā
Pārnesumi
5
6
6
6
6
6
Jauda (zs)
100
11 0
120
130
150
156
180

Maksimālā jauda pēc EKK standartiem (kW)

74
81
88
96
11 0
11 5
130
Cilindri (cm
3
)
2 198
2 198
2198
2 999
2 999
Virzuļa diametrs x gājiens (mm)
86 x 94,6
86 x 94,6
86 x 94,6
95,8 x 104
95,8 x 104
Maksimālās jaudas režīms (apgr/min)
2 900
3 500
3 500
3 500
3 500
3 600

Maksimālais griezes moments pēc EKK standartiem (mdaN)

250
320
320
400
400
Maksimālais griezes režīms (apgr/min)
1 500
2 000
2 000
1 400
1 400
Degviela
Dīzelis
Dīzelis
Dīzelis
Dīzelis
Dīzelis
Katalizators
Jā
Jā
Jā
Jā
Jā
Daļiņu filtrs
-
Jā
-
Jā
Jā
Jā
Jā





Motoreļļas tilpums (litros) pēc uzpildes
un filtra nomaiņas
6,4
6,2
6,4
6,2
6,2
9
9

172

Masas

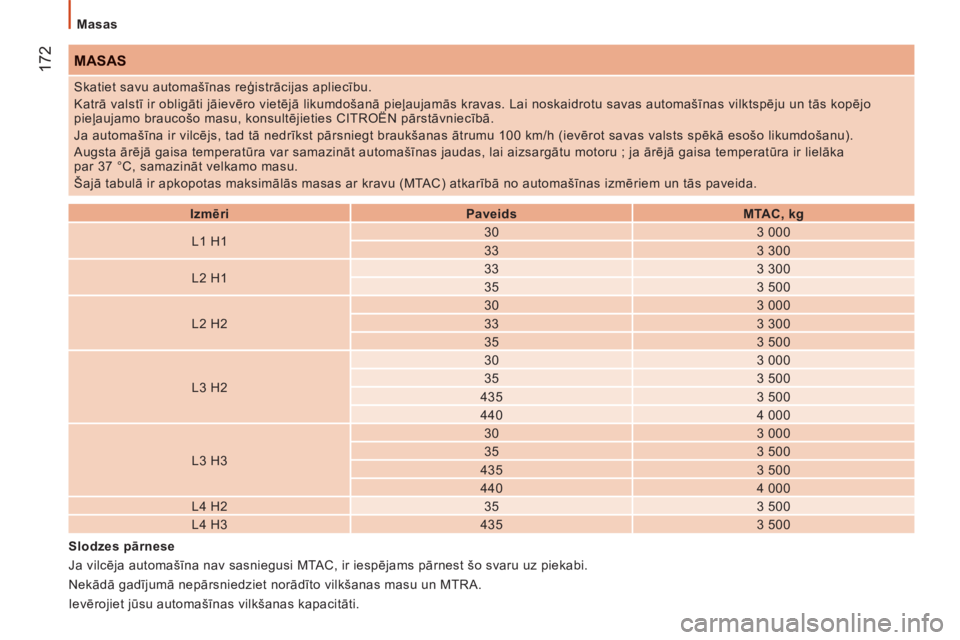

MASAS



Izmēri


Paveids


MTAC, kg


L1 H1
30
3 000

33
3 300

L2 H1
33
3 300

35
3 500

L2 H2
30
3 000

33
3 300

35
3 500

L3 H2
30
3 000

35
3 500

435
3 500

440
4 000

L3 H3
30
3 000

35
3 500

435
3 500

440
4 000


L4 H2
35
3 500

L4 H3
435
3 500 Skatiet savu automašīnas reģistrācijas apliecību.
Katrā valstī ir obligāti jāievēro vietējā likumdošanā pieļaujamās kravas. Lai noskaidrotu savas automašīnas vilktspēju un tās kopējo
pieļaujamo braucošo masu, konsultējieties CITROËN pārstāvniecībā.
Ja automašīna ir vilcējs, tad tā nedrīkst pārsniegt braukšanas ātrumu 100 km/h (ievērot savas valsts spēkā esošo likumdošanu).
Augsta ārējā gaisa temperatūra var samazināt automašīnas jaudas, lai aizsargā
tu motoru ; ja ārējā gaisa temperatūra ir lielāka
par 37 °C, samazināt velkamo masu.
Šajā tabulā ir apkopotas maksimālās masas ar kravu (MTAC) atkarībā no automašīnas izmēriem un tās paveida.

Slodzes pārnese
Ja vilcēja automašīna nav sasniegusi MTAC, ir iespējams pārnest šo svaru uz piekabi.
Nekādā gadījumā nepārsniedziet norādīto vilkšanas masu un MTRA.
Ievērojiet jūsu automašīnas vilkšanas kapacitāti.

17
3
9
TEHNISKIE PARAMETRI


Identifikācijas elementi

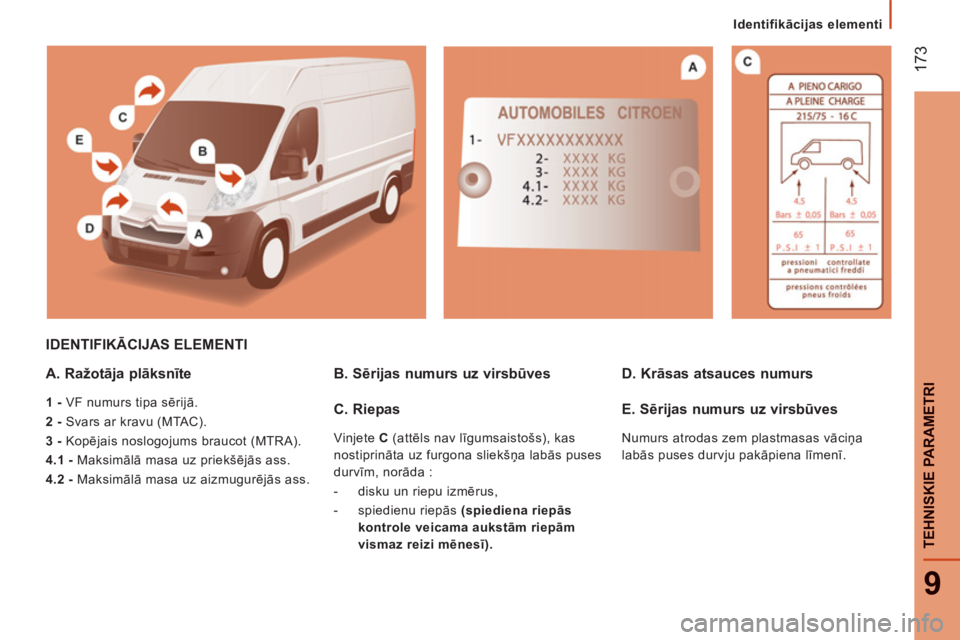

IDENTIFIKĀCIJAS ELEMENTI
A. Ražotāja plāksnīte


1 -
VF numurs tipa sērijā.

2 -
Svars ar kravu (MTAC).

3 -
Kopējais noslogojums braucot (MTRA).

4.1 -
Maksimālā masa uz priekšējās ass.

4.2 -
Maksimālā masa uz aizmugurējās ass.


B. Sērijas numurs uz virsbūvesD. Krāsas atsauces numurs

C. Rie
pas

Vinjete C
(attēls nav līgumsaistošs), kas
nostiprināta uz furgona sliekšņa labās puses
durvīm, norāda :


- disku un riepu izmērus,

- spiedienu riepās (spiediena riepās
kontrole veicama aukstām riepām
vismaz reizi mēnesī).


E. Sērijas numurs uz virsbūves

Numurs atrodas zem plastmasas vāciņa
labās puses durvju pakāpiena līmenī.

174
Ārpuse

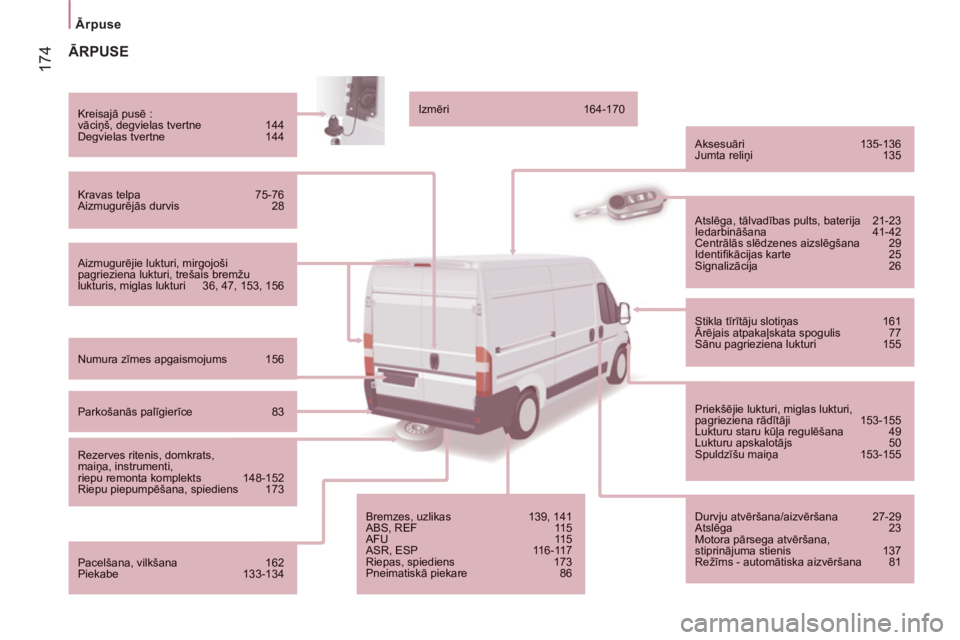

ĀRPUSE


Aizmugurējie lukturi, mirgojoši pagrieziena lukturi, trešais bremžulukturis, miglas lukturi 36, 47, 153, 156



Kreisajā pusē :
vāciņš, degvielas tvertne 144
Degvielas tvertne 144


Kravas telpa 75-76
Aizmugurēj
—s durvis 28


Numura zīmes apgaismojums 156



Parkošanās palīgierīce 83


Rezerves ritenis, domkrats, maiņa, instrumenti, riepu remonta komplekts 148-152
Riepu piepumpēšana, spiediens 173


Pacelšana, vilkšana 162
Piekabe 133-134
Izmēri 164-170

Aksesuāri 135-136
Jumta reliņi 135
Bremzes, uzlikas 139, 141 ABS, REF 115 AFU 11 5 ASR, ESP 116-117Riepas, spiediens 173Pneimatiskā piekare 86

Atslēga, tālvadības pults, baterija 21-23
Iedarbināšana 41-42
Centrālās slēdzenes aizslēgšana 29
Identifi kācijas karte 25 Signalizācija 26

Stikla tīrītāju slotiņas 161
Ārējais atpakaļskata spogulis 77jņ

Sānu pagrieziena lukturi 155


Priekšējie lukturi, miglas lukturi,pagrieziena rādītāji 153-155
Lukturu staru kūļa regulēšana 49
Lukturu apskalotājs 50 Spuldzīšu maiņa 153-155


Durvju atvēršana/aizvēršana 27-29 Atslēga 23
Motora pārsega atvēršana,stiprinājuma stienis 137
Režīms - automātiska aizvēršana 81

17
5
Vadītāja sēdvieta
10
LOKALIZĀCIJA
VADĪTĀJA VIETA


Mērinstrumentu paneļi,displeji, skaitītāji 30
Signāllampiņas, diodes 31-37
Indikatori, mērījumi 38-39


Apgaismojuma slēdži 47
Automātiska lukturu ieslēgšana 48 Pavadošās gaismas 48 Stāvgaismas 49
Motora pārsega atvēršana 137
Drošinātāji 157-160
Režīms, transportlīdzekļakonfi gurācija 79-82 Papildu programmējama apsilde 62-64 Papildu apsildes, aizmugurēj
— klimata kontrole 60-61 Pneimatiskā piekare 86 Stop & Start 43-45 Priekšējo lukturu staru kūļa regulēšana 49 Paneļa apgaismojums 39 Laika uzstādīšana 81


Priekšējo/aizmugurējo logu tīrīšana 50
Logu/lukturu mazgāšana 50
Borta dators - REŽĪMS 79-82ggg


Starteris, slēdzis 41
Automašīnas iedarbināšanauz slīpas virsmas42


Ātruma regulētājs 51-53
Ātruma ierobežotājs 118gj
Stūresrats, augstuma uzstādīšana 40 Skaņas signāls 115 Va dītāja sēdvieta 8


Logu pacēlāji, spoguļi 77-78
Kravas telpas aizslēgšana 29

17
6

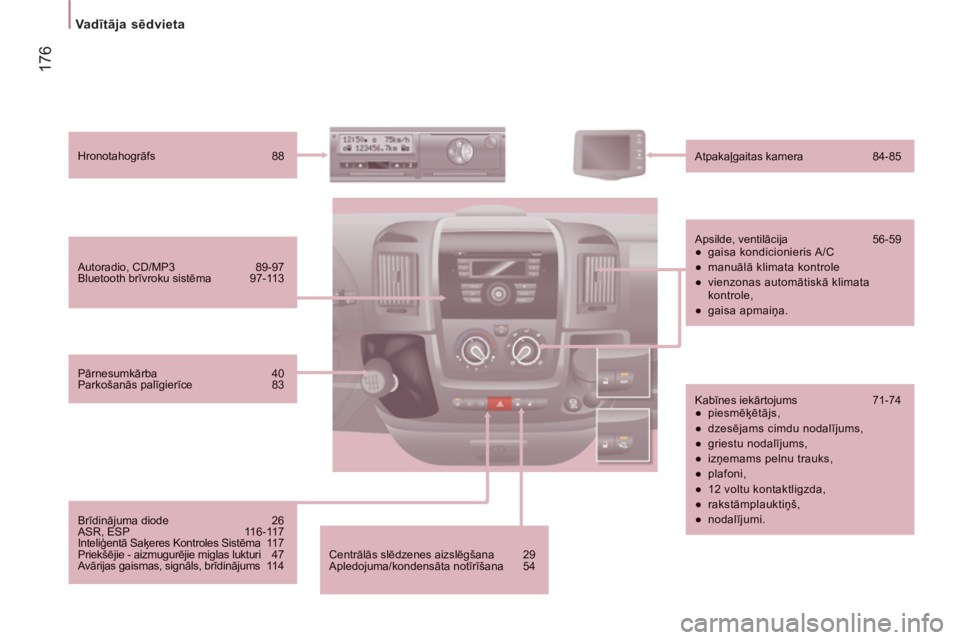

Vadītāja sēdvieta


Centrālās slēdzenes aizslēgšana 29 Apledojuma/kondensāta notīrīšana 54


Autoradio, CD/MP3 89-97
Bluetooth brīvroku sistēma 97-11 3



Hronotahogrāfs 88
Atpakaļgaitas kamera 84-85

Apsilde, ventilācija 56-59


●
gaisa kondicionieris A/C

●
manuālā klimata kontrole

●
vienzonas automātiskā klimata kontrole,

●
gaisa apmaiņa.


Kabīnes iekārtojums 71-74


●
piesmēķētājs,

●
dzesējams cimdu nodalījums,

●
griestu nodalījums,

●
izņemams pelnu trauks,

●
plafoni,

●
12 voltu kontaktligzda,

●
rakstāmplauktiņš,

●
nodalījumi.


Pārnesumkārba 40
Parkošanās palīgierīce 83


Brīdinājuma diode 26
ASR, ESP 116-117
Inteliģentā Saķeres Kontroles Sistēma 117
Priekšējie - aizmugurējie miglas lukturi 47
Avārijas gaismas, signāls, brīdinājums 114

17
7
Salons
10
LOKALIZĀCIJA
Drošības jostas 119-120 Drošības spilveni 122-124 Pasažiera drošības spilvenaatslēgšana 123
Stāvbremze, rokas bremze 114 Sēdekļi, regulēšana 65-66
Amortizēts sēdeklis 66 Divvietīgs vienlaidu sēdeklis 67 Darbarīki, domkrats 148

Bērnu sēdekļi 125-132


Iekšējais atpakaļskata spogulis 77
Kabīnes plafoni 74, 155
Plafona spuldzītes maiņa 155
Plafoni 76, 155 12 voltu kontaktligzda 75

Akumulators (+), uzlādēt,iedarbināt 145-147
Iezemējums (-) 138


Labās puses drošinātāji 159

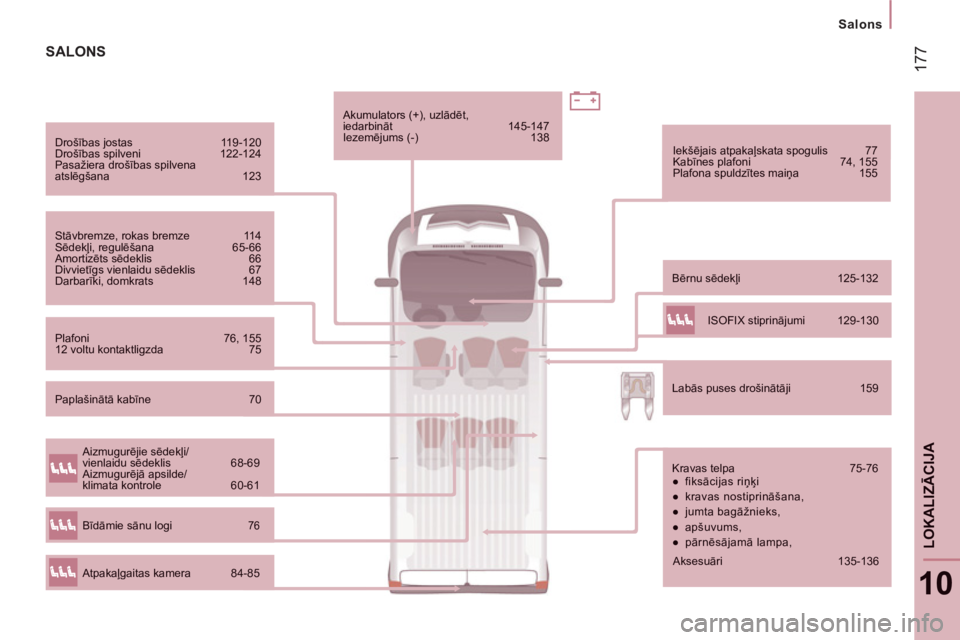

SALONS


Kravas telpa 75-76


●
fiksācijas riņķi

●
kravas nostiprināšana,

●
jumta bagāžnieks,

●
apšuvums,

●
pārnēsājamā lampa,


Aizmugurējie sēdekļi/ vienlaidu sēdeklis 68-69
Aizmugurējā apsilde/ klimata kontrole 60-61



Atpakaļgaitas kamera 84-85
Bīdāmie sānu logi76
ISOFIX stiprinājumi 129-130
Paplašinātā kabīne 70

Aksesuāri 135-136

17
8


Parametri - Apkope


Stiklu /lukturu apskalotājs, līmenis 140


Spuldzītes, apgaismojums, spuldzīšu maiņa 153-155


Motora pārsega atvēršana, stiprinājuma stienis 137
Zem motora pārsega 138


Identifi kācijas elementi,sērijas numurs, krāsojums, riepas 173


Nomainīt stikla tīrītāju slotiņu 161

Līmeņi 139-140


●
eļļas indikators,

●
stūres pastiprinātāja šķidrums,

●
bremžu šķidrums,

●
dzesēšanas šķidrums.
Attīrīšana no ūdens, dīzeļdegvielas fi ltrs 141


Pārbaudes 141-142


●
akumulators,

●
gaisa/salona filtrs,

●
eļļas filtrs,

●
stāvbremze,

●
kvēpu daļiņu filtrs,

●
bremžu uzlikas.
Pretpiesārņojums 38


Motora drošinātāju bloks 157, 160

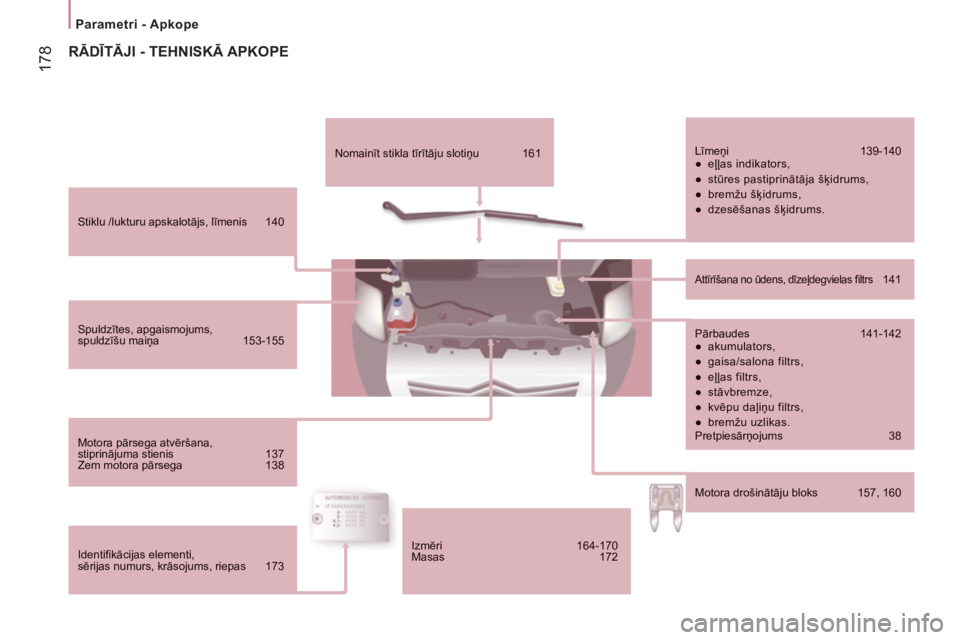

RĀDĪTĀJI - TEHNISKĀ APKOPE


Izmēri 164-170
Masas 172
