Page 2 of 324
Åtkomst till instruktionsboken
Du hittar instruktionsboken på CITROËN-
webbplatsen under "MyCitroën" eller på följande sida:
http://service.citroen.com/ACddb/
Åtkomst till instruktionsboken .
Välj:
-
språk,
-
b
il, karosstyp,
-
d
en utgivningsperiod av instruktionsboken som motsvarar datumet
då bilen togs i trafik första gången.
Välj sedan:
-
bil,
-
d
en utgivningsperiod som motsvarar datumet då bilen togs i trafik
första gången.
Ladda ner bilens kompletta Instruktionsbok .
Ladda ner appen Scan MyCitroën
för din smarttelefon via
en lämplig butik.
Symbolen visar den senaste tillgängliga
informationen.
Page 3 of 324
Välkommen
Tack för att du valt en Citroën Jumpy/Dispatch eller en Citroën
SpaceTourer.
Din bil har bara en del av utrustningen som beskrivs i det här
dokumentet, beroende på utrustningsnivå, version och på särskilda
förhållanden i försäljningslandet.
Beskrivningar och bilder är icke bindande information.
Automobiles CITROËN förbehåller sig rätten att införa ändringar som
rör tekniska specifikationer, utrustning och tillbehör utan skyldighet att
uppdatera den här handboken.
Om du säljer bilen ska du se till att ge Instruktionsboken till den nya
ägaren.
Du hittar alla instruktioner och rekommendationer som behövs för
optimal användning av bilen där. Vi rekommenderar starkt att du läser
den noggrant och att du även läser igenom garanti- och ser vicehäftet,
där du hittar information om garantier, service och vägassistans.
Förklaring
Varning som rör säkerheten
Kompletterande information
Råd som rör miljön
Vänsterstyrd bil
Högerstyrd bil
Utrustningens/knappens placering indikeras med en svart zon
Förklaring
Med den här förklaringen kan bilens specialfunktioner identifieras:
Skåpbil
Hytt med mekaniskt barnlås
Hytt med elstyrt barnlås
Combi, Business, Feel, Shine, Business Lounge
Page 10 of 324
8
Minska orsakerna till onödigt
hög bränsleförbrukning
Fördela vikten i hela bilen. Placera det tyngsta
bagaget i bagageutrymmet så nära baksätena
som möjligt.
Se till att bilen inte är för tungt lastad och
reducera luftmotståndet (lastbågar, takräcke,
cykelhållare, släpvagn etc.). Använd helst en
takbox.
Ta bort lastbågar och lasträcke efter
användning.
Montera bort vinterdäcken och byt till
sommardäck så fort vintern är över.
Följ serviceinstruktionerna
Kontrollera däcktrycket regelbundet
med kalla däck och jämför värdena med
däcktrycksdekalen i dörröppningen på
förarsidan.
Denna kontroll ska särskilt göras:
-
f
öre en lång resa,
-
v
id varje årstidsväxling,
-
n
är bilen stått oanvänd under en längre
period.
Glöm inte att också kontrollera reser vhjulet
och släpvagnens eller husvagnens däck. Serva bilen regelbundet (olja, oljefilter,
luftfilter, kupéfilter etc.) och följ instruktionerna
i tillverkarens serviceschema.
För att det inte ska rinna över när du
tankar bör du inte fortsätta efter att
bränslemunstycket har stoppat för 3:e gången.
Bränsleförbrukningen i din nya bil stabiliseras
först efter cirka 3
000 km.
Om det är fel på SCR-systemet i bilar med
BlueHDi-dieselmotor, släpper bilen ut
föroreningar. Besök en CITROËN-verkstad
eller en kvalificerad verkstad så snart som
möjligt för att din bil ska uppfylla standarden
för kväveoxidutsläpp.
EcoDriving
Page 11 of 324
9
Instrumentpanel
Hastighetsmätare
Analog hastighetsmätare (km/h eller mph).
Indikatorer med
instrumentpanel med LCD-
skärm och text eller med
matrisvisning
1.Bränslemätare.
2. Indikering för kylvätsketemperatur.
Display
Om du reser utomlands kan det vara
nödvändigt att ändra avståndsenhet.
Visningen av hastighet måste uttryckas i
landets officiella enhet (km eller miles). Du
ändrar enhet i skärmens inställningsmeny
när bilen är stillastående.
Med instrumentpanel med LCD-
skärm
Med instrumentpanel med LCD-
skärm och text Med matrisvisning
1.
Programmerade värden för farthållaren
eller fartbegränsaren.
2. Växlingsindikator.
Växel för automatlåda eller EGS-
växellåda.
3. Digital hastighetsmätare (mph eller
km/h)
med instrumentpanel med LCD-skärm
samt LCD-skärm och text.
Visningsområde med instrumentpanel
med matrisvisning: varningsmeddelanden
eller meddelanden om funktionsstatus,
färddator, digital hastighetsmätare (km/h
eller mph) etc.
4. Serviceindikator, sedan vägmätare (km
eller miles), trippmätare (km eller miles).
Visningsområde med instrumentpanel
med LCD-skärm och text:
varningsmeddelanden eller meddelanden
om funktionsstatus, färddator etc.
5. Indikering för kylvätsketemperatur.
6. Oljenivåindikator.
7. Bränslemätare.
1
Instrumentpanel
Page 12 of 324

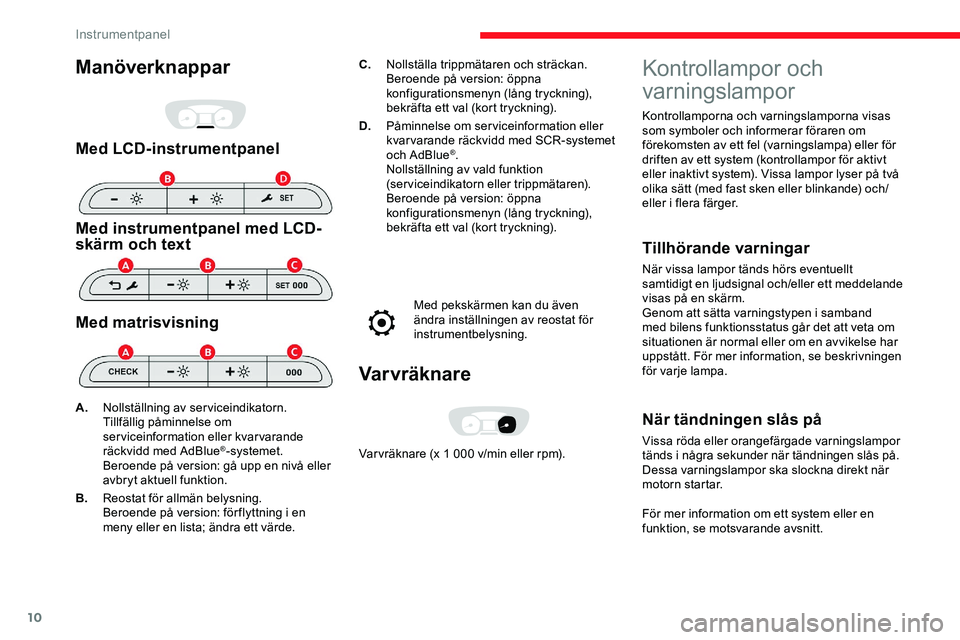

10
Manöverknappar
Med LCD-instrumentpanel
Med instrumentpanel med LCD-
skärm och text
Med matrisvisning
C.Nollställa trippmätaren och sträckan.
Beroende på version: öppna
konfigurationsmenyn (lång tryckning),
bekräfta ett val (kort tryckning).
D. Påminnelse om serviceinformation eller
kvar varande räckvidd med SCR-systemet
och AdBlue
®.
Nollställning av vald funktion
(serviceindikatorn eller trippmätaren).
Beroende på version: öppna
konfigurationsmenyn (lång tryckning),
bekräfta ett val (kort tryckning).
Med pekskärmen kan du även
ändra inställningen av reostat för
instrumentbelysning.
Varvräknare
Var vräknare (x 1 000 v/min eller rpm).
A.
Nollställning av serviceindikatorn.
Tillfällig påminnelse om
serviceinformation eller kvarvarande
räckvidd med AdBlue®-systemet.
Beroende på version: gå upp en nivå eller
avbryt aktuell funktion.
B. Reostat för allmän belysning.
Beroende på version: för flyttning i en
meny eller en lista; ändra ett värde.
Kontrollampor och
varningslampor
Kontrollamporna och varningslamporna visas
som symboler och informerar föraren om
förekomsten av ett fel (varningslampa) eller för
driften av ett system (kontrollampor för aktivt
eller inaktivt system). Vissa lampor lyser på två
olika sätt (med fast sken eller blinkande) och/
eller i flera färger.
Tillhörande varningar
När vissa lampor tänds hörs eventuellt
samtidigt en ljudsignal och/eller ett meddelande
visas på en skärm.
Genom att sätta varningstypen i samband
med bilens funktionsstatus går det att veta om
situationen är normal eller om en avvikelse har
uppstått. För mer information, se beskrivningen
för varje lampa.
När tändningen slås på
Vissa röda eller orangefärgade varningslampor
tänds i några sekunder när tändningen slås på.
Dessa varningslampor ska slockna direkt när
motorn startar.
För mer information om ett system eller en
funktion, se motsvarande avsnitt.
Instrumentpanel
Page 15 of 324

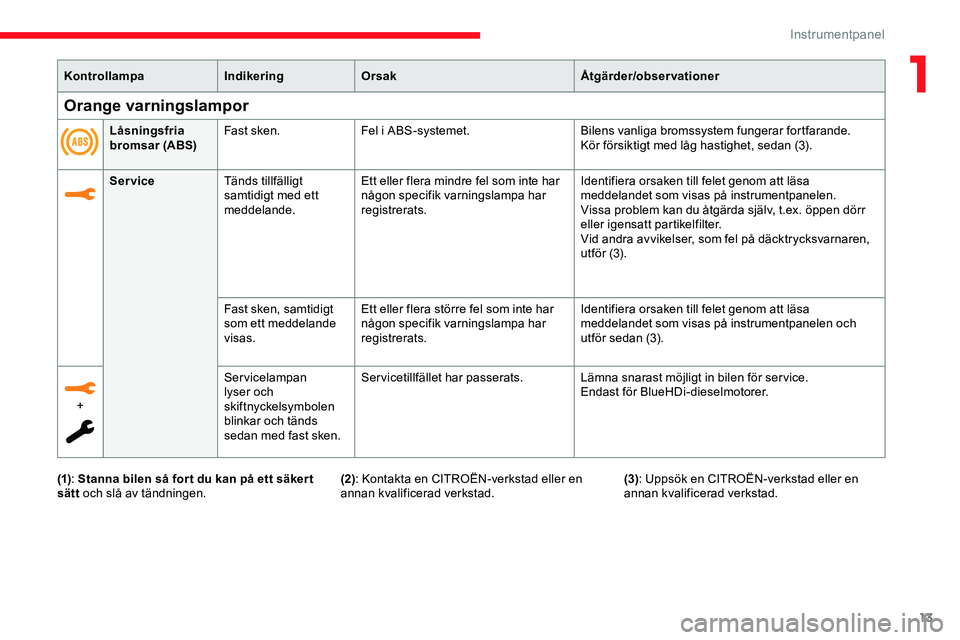

13
KontrollampaIndikeringOrsak Åtgärder/observationer
Service Tänds tillfälligt
samtidigt med ett
meddelande. Ett eller flera mindre fel som inte har
någon specifik varningslampa har
registrerats. Identifiera orsaken till felet genom att läsa
meddelandet som visas på instrumentpanelen.
Vissa problem kan du åtgärda själv, t.ex. öppen dörr
eller igensatt partikelfilter.
Vid andra avvikelser, som fel på däcktrycksvarnaren,
ut för (3).
Fast sken, samtidigt
som ett meddelande
visas. Ett eller flera större fel som inte har
någon specifik varningslampa har
registrerats. Identifiera orsaken till felet genom att läsa
meddelandet som visas på instrumentpanelen och
utför sedan (3).
+ Servicelampan
lyser och
skiftnyckelsymbolen
blinkar och tänds
sedan med fast sken.Servicetillfället har passerats. Lämna snarast möjligt in bilen för service.
Endast för BlueHDi-dieselmotorer.
Orange varningslampor
Låsningsfria
bromsar (ABS)Fast sken.
Fel i ABS-systemet. Bilens vanliga bromssystem fungerar fortfarande.
Kör försiktigt med låg hastighet, sedan (3).
(1) : Stanna bilen så for t du kan på ett säker t
sätt och slå av tändningen. (2): Kontakta en CITROËN-verkstad eller en
annan kvalificerad verkstad. (3)
: Uppsök en CITROËN-verkstad eller en
annan kvalificerad verkstad.
1
Instrumentpanel
Page 18 of 324

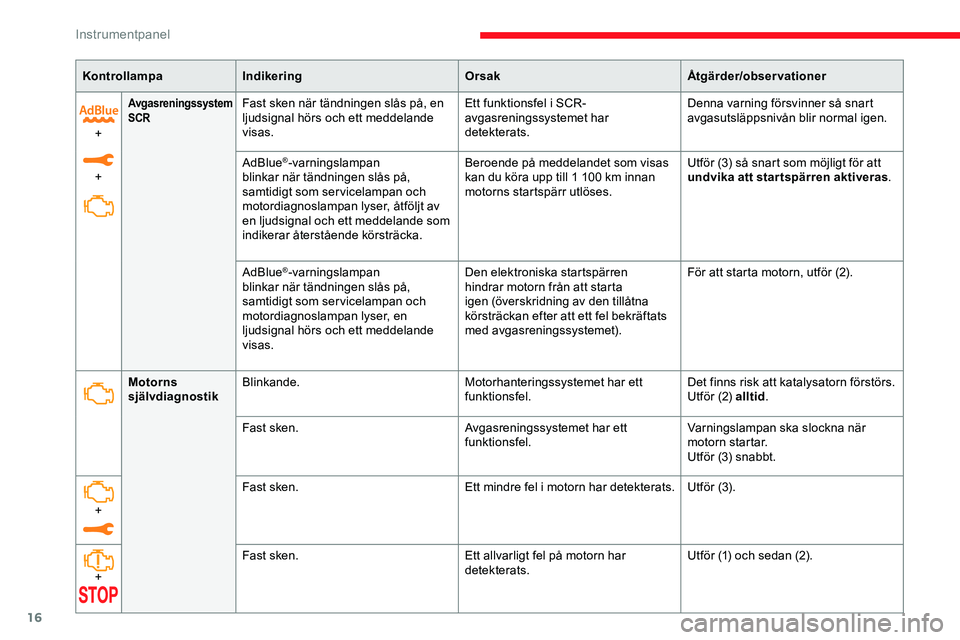

16
KontrollampaIndikering OrsakÅtgärder/observationer
+
+
Avgasreningssystem
SCRFast sken när tändningen slås på, en
ljudsignal hörs och ett meddelande
visas. Ett funktionsfel i SCR-
avgasreningssystemet har
detekterats.Denna varning försvinner så snart
avgasutsläppsnivån blir normal igen.
AdBlue
®-varningslampan
blinkar när tändningen slås på,
samtidigt som servicelampan och
motordiagnoslampan lyser, åtföljt av
en ljudsignal och ett meddelande som
indikerar återstående körsträcka. Beroende på meddelandet som visas
kan du köra upp till 1
100 km innan
motorns startspärr utlöses. Utför (3) så snart som möjligt för att
undvika att star tspärren aktiveras
.
AdBlue
®-varningslampan
blinkar när tändningen slås på,
samtidigt som servicelampan och
motordiagnoslampan lyser, en
ljudsignal hörs och ett meddelande
visas. Den elektroniska startspärren
hindrar motorn från att starta
igen (överskridning av den tillåtna
körsträckan efter att ett fel bekräftats
med avgasreningssystemet).
För att starta motorn, utför (2).
Motorns
självdiagnostik Blinkande.
Motorhanteringssystemet har ett
funktionsfel.Det finns risk att katalysatorn förstörs.
Utför (2) alltid
.
Fast sken. Avgasreningssystemet har ett
funktionsfel.Varningslampan ska slockna när
motorn startar.
Utför (3) snabbt.
+ Fast sken.
Ett mindre fel i motorn har detekterats.Utför (3).
+ Fast sken.
Ett allvarligt fel på motorn har
detekterats.Utför (1) och sedan (2).
Instrumentpanel
Page 20 of 324

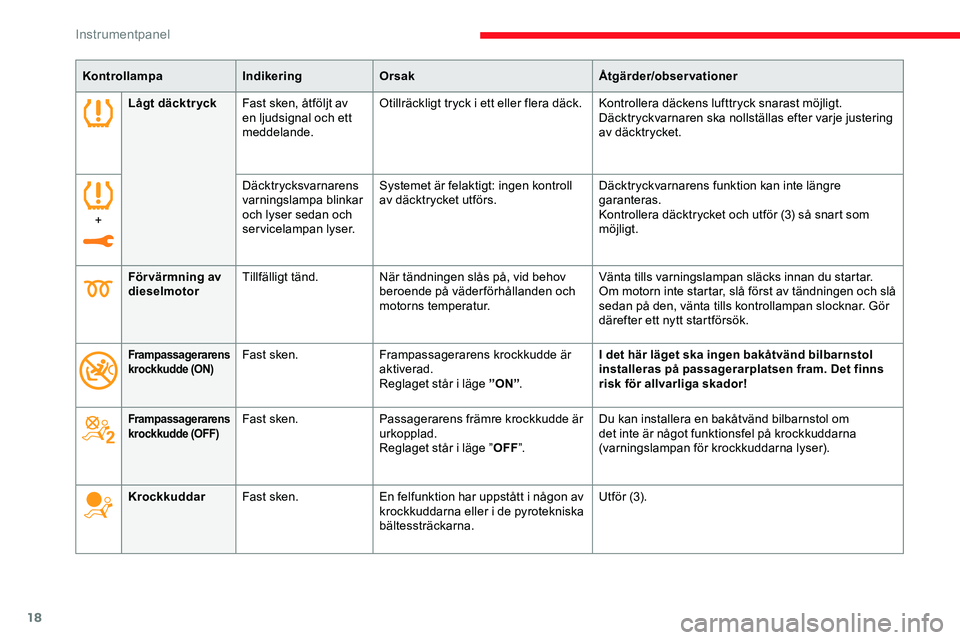

18
KontrollampaIndikeringOrsak Åtgärder/observationer
Lågt däcktr yck Fast sken, åtföljt av
en ljudsignal och ett
meddelande. Otillräckligt tryck i ett eller flera däck.
Kontrollera däckens lufttryck snarast möjligt.
Däcktryckvarnaren ska nollställas efter varje justering
av däcktrycket.
+ Däcktrycksvarnarens
varningslampa blinkar
och lyser sedan och
servicelampan lyser.Systemet är felaktigt: ingen kontroll
av däcktrycket utförs.
Däcktryckvarnarens funktion kan inte längre
garanteras.
Kontrollera däcktrycket och utför (3) så snart som
möjligt.
För värmning av
dieselmotor Tillfälligt tänd.
När tändningen slås på, vid behov
beroende på väderförhållanden och
motorns temperatur. Vänta tills varningslampan släcks innan du startar.
Om motorn inte startar, slå först av tändningen och slå
sedan på den, vänta tills kontrollampan slocknar. Gör
därefter ett nytt startförsök.
Frampassagerarens
krockkudde (ON)Fast sken.
Frampassagerarens krockkudde är
aktiverad.
Reglaget står i läge ”ON” .I det här läget ska ingen bakåtvänd bilbarnstol
installeras på passagerarplatsen fram. Det finns
risk för allvarliga skador!
Frampassagerarens
krockkudde (OFF)Fast sken.
Passagerarens främre krockkudde är
urkopplad.
Reglaget står i läge ”OFF”. Du kan installera en bakåtvänd bilbarnstol om
det inte är något funktionsfel på krockkuddarna
(varningslampan för krockkuddarna lyser).
Krockkuddar Fast sken. En felfunktion har uppstått i någon av
krockkuddarna eller i de pyrotekniska
bältessträckarna. Utför (3).
Instrumentpanel
Page 25 of 324
23
Indikatorer
Serviceindikator
Serviceindikatorn visas på instrumentpanelen. Beroende på version:
- P å raden som visar vägmätaren anges hur många kilometer som återstår till nästa ser vicebesök
eller körsträckan efter att tidpunkten för ser vice överskridits efter tecknet ”-”.
-
E
tt varningsmeddelande visar återstående körsträcka och när nästa ser vice ska utföras eller
har överskridits.
Kontrollampa Indikering OrsakÅtgärder/
observationer
Skiftnyckel Tänds tillfälligt när
tändningen slås på. Körsträckan som
återstår till nästa
service är mellan
3
000 och 1 000 km.
Fast sken när
tändningen slås på. Nästa ser vice ska
utföras om mindre än
1
000 km.Du bör lämna in din
bil för ser vice snarast
möjligt.
+
Skiftnyckelsymbolen
blinkarBlinkar och lyser
sedan med fast sken
när tändningen slås
på.
(Med BlueHDi-
dieselmotorer,
tillsammans med
servicelampan.) Servicetillfället har
passerats.
Du bör lämna in din
bil för ser vice snarast
möjligt.
Nollställning av serviceindikatorn
Efter varje servicebesök ska serviceindikatorn
nollställas.
F
S
lå av tändningen.
F
T
ryck på den här knappen och håll den
nedtryckt.
F
S
lå på tändningen: kilometerräknaren på
displayen börjar räkna ned.
F
S
läpp knappen när displayen visar ” =0”.
Skiftnyckelsymbolen försvinner.
Om du måste koppla ur batteriet efter
denna åtgärd ska du låsa bilen och vänta
i minst 5 minuter så att nollställningen
hinner registreras.
Visa serviceinformation
Du kan när som helst visa
serviceinformationen.
F
T
ryck på den här knappen.
Serviceinformationen visas i några sekunder
och försvinner sedan.
1
Instrumentpanel
Page 26 of 324
24
Sträckan som visas (i kilometer eller
miles) beräknas i enlighet med antal körda
kilometrar och hur lång tid som har gått
sedan service utfördes senast.
Varningen kan visas en kort tid innan
ser vice ska utföras.
Kylarvätsketemperatur
Med motorn igång när visaren eller staplarna
(beroende på version) är i:
- zon A, kylarvätskans temperatur är normal,
-
zon B är kylarvätskans temperatur för hög;
varningslampan för hög temperatur och
STOP -varningslampan tänds, följt av en
ljudsignal och ett varningsmeddelande.
Stanna bilen så for t detta kan ske på ett
säkert sätt.
Nivåkontroll
Efter några minuters körning stiger
temperaturen och trycket i kylsystemet.
Fyll på så här:
F
v
änta minst en timme tills motorn kylts av,
F
s
kruva loss locket två var v och låt trycket
sjunka,
F
t
a av locket när trycket sjunkit,
F
f
yll på vätska upp till "MA X"-strecket.
Se motsvarande avsnitt för mer information om
nivåkontroller .
Se upp med risk för brännskada vid
påfyllning av kylarvätska. Överskrid inte
max-strecket (på behållaren).
Vänta några minuter innan du stänger av
motorn.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad.
Denna nivå gäller endast om fordonet har
stått på plan mark med motorn avstängd i
mer än 30 minuter.
Korrekt oljenivå
Indikeras med ett meddelande på
instrumentpanelen.
Felaktig oljenivå
Indikeras med ett meddelande på
instrumentpanelen.
Om den låga oljenivån bekräftas efter en
kontroll med mätstickan ska du snarast fylla på
olja för att undvika att motorn skadas.
Oljenivåindikator
Om bilen är utrustad med en elektrisk
oljenivåindikator visas motoroljans status
på instrumentpanelen i några sekunder
när tändningen slås på samtidigt som
serviceinformationen.
Instrumentpanel
