CITROEN JUMPER MULTISPACE 2013 Upute Za Rukovanje (in Croatian)

9.103
09SHEMATSKI PRIKAZ EKRANA
Pritiskom na kotačić OK otvaraju se izbornici s prečacima, ovisno o
prikazu na ekranu:
MONOKROMATSKI EKRAN C
uključivanje / isključivanje RDS
uključivanje / isključivanje REG
ukl
jučivanje / isključivanje radioteksta


RADIO


uključivanje / isključivanje Intro (počeci pjesama)


CD / CD MP3


uključivanje / isključivanje ponavljanja pjesama (cijeli CD u tijeku slušanja za CD, cijela mapa u tijeku
slušanja za CD MP3)

uključivanje / isključivanje slučajnog redoslijeda
p
jesama (cijeli CD u tijeku slušanja za CD, cijela mapa u tijeku slušanja za CD MP3)

uključivanje / isključivanje ponavljanja pjesama (mapa / izvođač / žanr / popis pjesama u tijeku slušanja)


USB


uključivanje / isključivanje slučajnog redoslijeda
pjesama (mapa / izvođač / žanr / popis pjesama u tijeku
slušanja )
1
1
1
1
1
1
1
1
activate / deactivate RDS
activate / deactivate REG mode
activate / deactivate radiotext
activate / deactivate Intro
activate / deactivate track repeat (the entire current CDfor CD, the entire current folder for MP3 CD)
activate / deactivate random play (the entire current CD for CD, the entire current folder for MP3 CD)
activate / deactivate track repeat (of the current folder / artist / genre / playlist)
activate / deactivate random play (of the current folder / artist / genre / playlist)

9.104
09
MONOKROMATSKI
EKRAN C
SHEMATSKI PRIKAZ EKRANA


AUDIO FUNKCIJE


praćenje frekvencije (RDS)
ukl
jučivanje / isključivanje
POSTAVKE ZA VALNO PODRUČJE F
M
regionalno praćenje (REG)

uključivanje / isključivanje
prikaz radioteksta
(RDTXT)
uključivanje / isključivanje
1
2
3
4
3
4
3
4
NAČINI REPRODUKCIJE
ponavljanje albuma (RPT)

uključivanje / isključivanje
slušanje slučajnim redoslijedom (RDM)

uključivanje / isključivanje
2
3
4
3
4
PUTNO RAČUNALO

Udal
jenost: x km UNOS UDALJENOSTI DO ODREDIŠT
A
Dijagnostika
POPIS UPOZORENJ
A
Uključene ili isključene funkcije


STATUS FUNKCIJA *
1
2
3
3
2
3
2
Pritiskom na tipku MENU prikazuju se:
*
Parametri mogu biti različiti, ovisno o vozilu.
AUDIO FUNCTIONS
alternative frequencies (RDS)
activate / deactivate
FM BAND PREFERENCES
regional mode (REG)
activate / deactivate
radio-text information (RDTXT)
activate / deactivate
PLAY MODES
album repeat (RPT)
activate
/ deactivate
track random pla
y (RDM)
activate / deactivate
TRIP COMPUTER
Distance: x miles
ENTER DISTANCE TO DESTINATION
Diagnostics ALERT LO
G
Functions activated or deactivated
STATUS OF THE FUNCTIONS

9.105
09SHEMATSKI PRIKAZ EKRANA

TELEFON BLUETOOTH
Connect/Disconnect an e
quipment
povezivanje/odspajanje uređaja)

Consult the paired equipment
pregled združenih uređaja
KONFIGURACIJA FUNKCIJE BLUETOOTH
Te l e
phone functionfunkcija telefona

Audio Streamin
g function funkcija Audio Streaming



Delete a paired equipment
brisanje združenog uređaja



Perform a Bluetooth search
pokretanje pretraživanja Bluetooth uređaja

Calls list
popis poziva
CALL

NAZVATI
Director
ymenik
Terminate the current callzavršiti razgovor MANAGE THE TELEPHONE CALL

UPRAVLJANJE RAZGOVOROM

Activate secret mode
prebaciti razgovor na mobitel
1
2
3
3
3
4
4
4
2
3
4
2
3
3
podešavanje svjetline - slike

KONFIGURACIJA EKRANA
ODREĐIVANJE PARAMETARA VOZILA *

OSOBNE POSTAVKE - KONFIGURACIJA
poz
itivna slika
ne
gativna slika
podešavan
je svjetline (- +)
nam
ještanje datuma i sata

namještanje dana/mjeseca/godine
namještanje sati/minuta
izbor formata 12 sati / 24 sata
izbor mjernih jedinica

l/100 km - mpg - km/l

°Celzija / °Fahrenheita

IZBOR JEZIK
A


1
2
4
3
2
4
4
3
4
4
2
3
4
4
4
* Parametri mogu biti različiti, ovisno o vozilu.
BLUETOOTH TELEPHONE
video brightness adjustment
DISPLAY CONFIGURATION
DEFINE THE VEHICLE PARAMETERS
PERSONALISATION-CONFIGURATION
normal video
inverse video
brightness (- +) adjustment
date and time adjustment
day/month/year adjustment
hour/minute adjustment
choice of 12 h / 24 h mode
choice of units
l/100 km - mpg - km/l
°Celsius / °Fahrenhei
t
CHOICE OF LANGUAGEBLUETOOTH CONFIGURATION

9.106

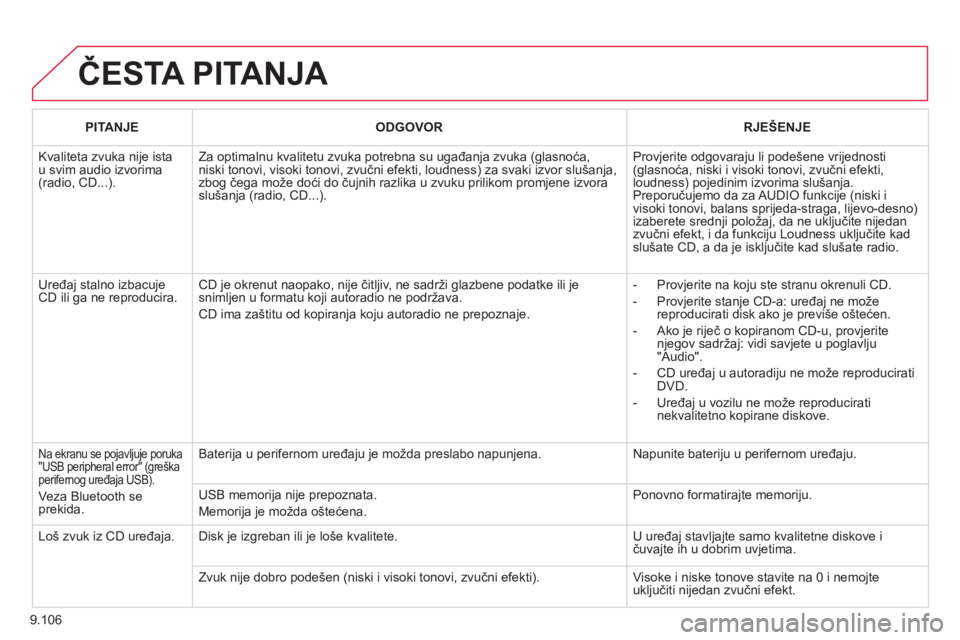

ČESTA PITANJA
PITANJEODGOVORRJEŠENJE

Kvaliteta zvuka nije istau svim audio izvorima(radio, CD...).
Za optimalnu kvalitetu zvuka potrebna su ugađanja zvuka (glasnoća, niski tonovi, visoki tonovi, zvučni efekti, loudness) za svaki izvor slušanja,zbog čega može doći do čujnih razlika u zvuku prilikom promjene izvora slušanja (radio, CD...).

Provjerite odgovaraju li podešene vrijednosti(glasnoća, niski i visoki tonovi, zvučni efekti,loudness) pojedinim izvorima slušanja.Preporučujemo da za AUDIO funkcije (niski i visoki tonovi, balans sprijeda-straga, lijevo-desno) izaberete srednji položaj, da ne uključite nijedanzvučni efekt, i da funkciju Loudness uključite kad slušate CD, a da je isključite kad slušate radio.

Uređaj stalno izbacuje CD ili ga ne reproducira. CD je okrenut naopako, nije čitljiv, ne sadrži glazbene podatke ili jesnimljen u formatu koji autoradio ne podržava.
CD ima zaštitu od kopiranja koju autoradio ne prepoznaje.


- Provjerite na koju ste stranu okrenuli CD.


- Provjerite stanje CD-a: uređaj ne možereproducirati disk ako je previše oštećen.


- Ako je riječ o kopiranom CD-u, provjeritenjegov sadržaj: vidi savjete u poglavlju "Audio".


- CD uređaj u autoradiju ne može reproducirati DVD.


- Uređaj u vozilu ne može reproducirati nekvalitetno kopirane diskove.
Na ekranu se pojavljuje poruka"USB peripheral error" (greškaperifernog uređaja USB).

Veza Bluetooth se prekida.
Baterija u perifernom uređaju je možda preslabo napunjena.
Napunite bateriju u perifernom uređaju.
USB memorija nije prepoznata.
Memorija je možda oštećena.

Ponovno formatirajte memoriju.

Lo

9.107

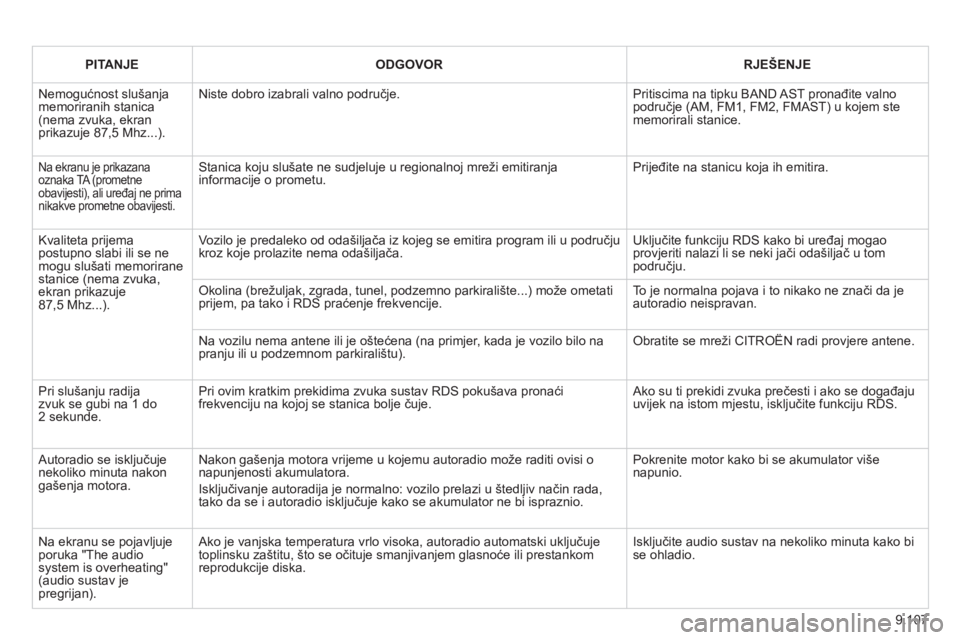

PITANJEODGOVORRJEŠENJE
Nemogućnost slušanja memoriranih stanica(nema zvuka, ekranprikazuje 87,5 Mhz...).
Niste dobro izabrali valno područje.
Pritiscima na tipku BAND AST pronađite valno područje (AM, FM1, FM2, FMAST) u kojem ste memorirali stanice.
Na ekranu je prikazana oznaka TA (prometneobavijesti), ali uređaj ne prima nikakve prometne obavijesti.
Stanica koju slušate ne sudjeluje u regionalnoj mreži emitiranjainformacije o prometu. Prijeđite na stanicu koja ih emitira.

Kvaliteta prijema postupno slabi ili se ne mogu slušati memoriranestanice (nema zvuka,ekran prikazuje 87,5 Mhz...).
Vozilo je predaleko od odašiljača iz kojeg se emitira program ili u područjukroz koje prolazite nema odašiljača.
Uključite funkciju RDS kako bi uređaj mogao provjeriti nalazi li se neki jači oda

9.108

15
7

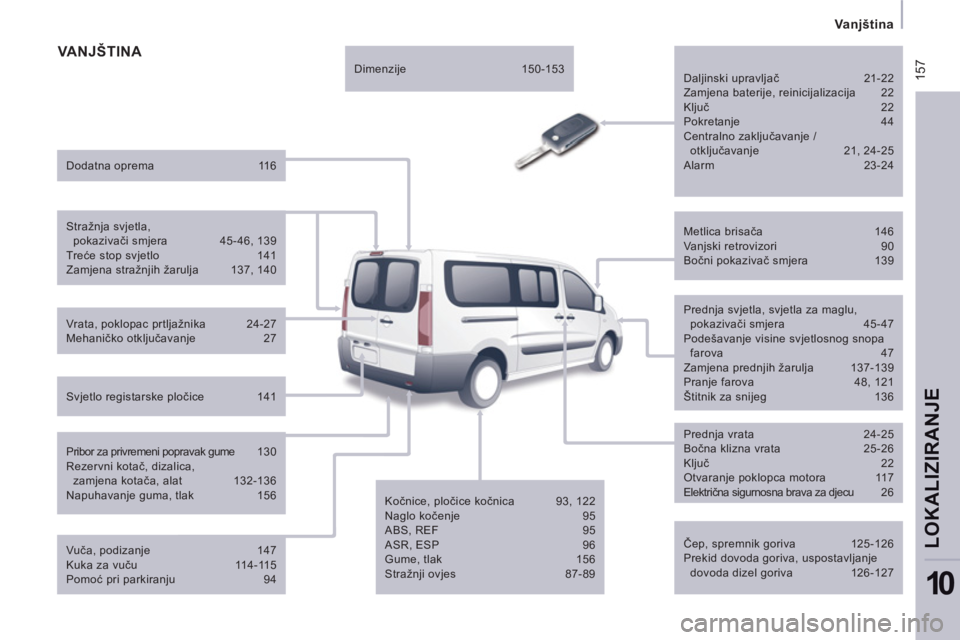

Vanjština

LOKALIZIRANJ
E
10
VANJŠTINA


Čep, spremnik goriva 125-126
Prekid dovoda goriva, uspostavljanje
dovoda dizel goriva 126-127

Metlica brisača 146
Vanjski retrovizori 90
Bočni pokazivač smjera 139

Prednja svjetla, svjetla za maglu,
pokazivači smjera 45-47
Podešavanje visine svjetlosnog snopa
farova 47
Zamjena prednjih žarulja 137-139
Pranje farova 48, 121
Štitnik za snijeg 136

Prednja vrata 24-25
Bočna klizna vrata 25-26
Ključ 22
Otvaranje poklopca motora 117
Električna sigurnosna brava za djecu 2 6

Kočnice, pločice kočnica 93, 122
Naglo kočenje 95
ABS, REF 95
ASR, ESP 96
Gume, tlak 156
Stražnji ovjes 87-89
Vrata, poklopac prtljažnika 24-27
Mehaničko otključavanje 27
Dodatna oprema 116

Svjetlo registarske pločice 141
Dimenzije 150-153

Pribor za privremeni popravak gume 1 3 0
Rezervni kotač, dizalica,
zamjena kotača, alat 132-136

Napuhavanje guma, tlak 156
Daljinski upravljač 21-22
Zamjena baterije, reinicijalizacija 22
Ključ 22
Pokretanje 44
Centralno zaključavanje /
otključavanje 21, 24-25
Alarm 23-24

Vuča, podizanje 147
Kuka za vuču 114-115
Pomoć pri parkiranju 94
Stražnja svjetla,
pokazivači smjera 45-46, 139
Treće stop svjetlo 141
Zamjena stražnjih žarulja 137, 140

158

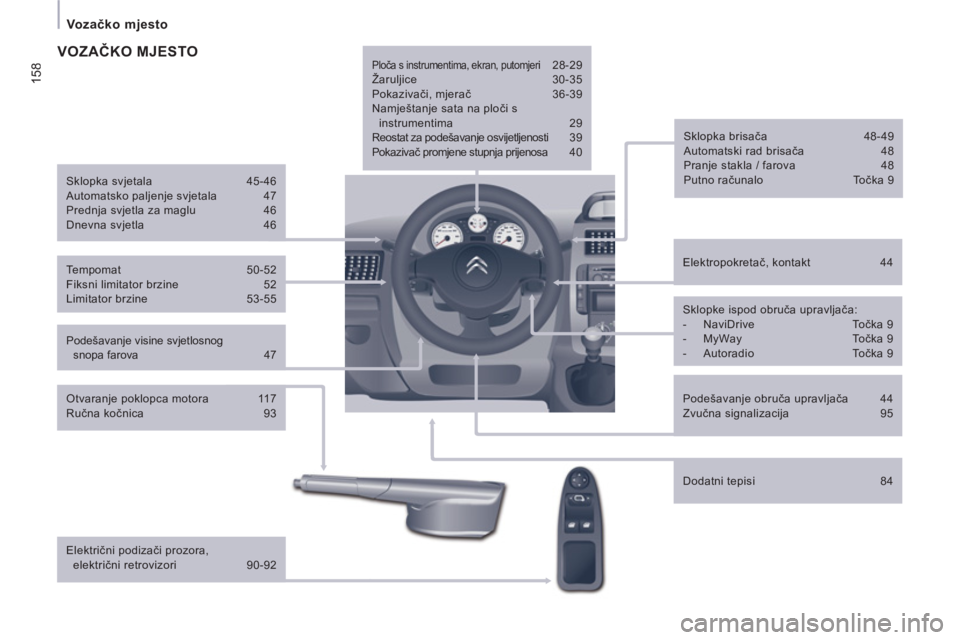

Vozačko mjesto



Podešavanje visine svjetlosnog
snopa farova 47
Elektropokretač, kontakt 44
Sklopka brisača 48-49
Automatski rad brisača 48
Pranje stakla / farova 48
Putno računalo Točka 9

Tempomat 50-52
Fiksni limitator brzine 52
Limitator brzine 53-55

Sklopke ispod obruča upravljača:


- NaviDrive Točka 9

- MyWay Točka 9

- Autoradio Točka 9

Sklopka svjetala 45-46
Automatsko paljenje svjetala 47
Prednja svjetla za maglu 46
Dnevna svjetla 46
VOZAČKO MJESTO


Otvaranje poklopca motora 117
Ručna kočnica 93

Električni podizači prozora,
električni retrovizori 90-92


Ploča s instrumentima, ekran, putomjeri 28-29
Žaruljice 30-35
Pokazivači, mjerač 36-39
Namještanje sata na ploči s
instrumentima 29
Reostat za podešavanje osvijetljenosti 3 9
Pokazivač promjene stupnja prijenosa 4 0

Dodatni tepisi 84


Podešavanje obruča upravljača 44
Zvučna signalizacija 95

15
9

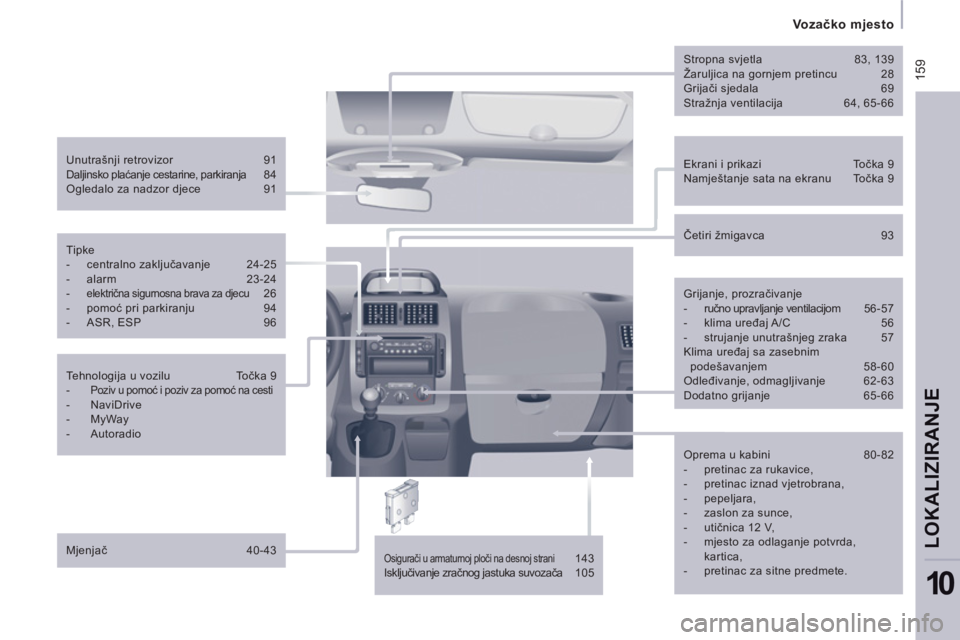

Vozačko mjesto

LOKALIZIRANJ
E
10


Ekrani i prikazi Točka 9
Namještanje sata na ekranu Točka 9
Unutrašnji retrovizor 91
Daljinsko plaćanje cestarine, parkiranja 8 4
Ogledalo za nadzor djece 91
Stropna svjetla 83, 139
Žaruljica na gornjem pretincu 28
Grijači sjedala 69
Stražnja ventilacija 64, 65-66

Osigurači u armaturnoj ploči na desnoj strani 143
Isključivanje zračnog jastuka suvozača 105
Tipke


- centralno zaključavanje 24-25

- alarm 23-24

-
električna sigurnosna brava za djecu 26

- pomoć pri parkiranju 94

- ASR, ESP 96


Tehnologija u vozilu Točka 9


-
Poziv u pomoć i poziv za pomoć na cesti

- NaviDrive

- MyWay

- Autoradio


Mjenjač 40-43
Četiri žmigavca 93

Grijanje, prozračivanje


- ručno upravljanje ventilacijom 56-57

- klima uređaj A/C 56

- strujanje unutrašnjeg zraka 57
Klima uređaj sa zasebnim
podešavanjem 58-60
Odleđivanje, odmagljivanje 62-63
Dodatno grijanje 65-66

Oprema u kabini 80-82


- pretinac za rukavice,

- pretinac iznad vjetrobrana,

- pepeljara,

- zaslon za sunce,

- utičnica 12 V,

- mjesto za odlaganje potvrda,
kartica,

- pretinac za sitne predmete.

160

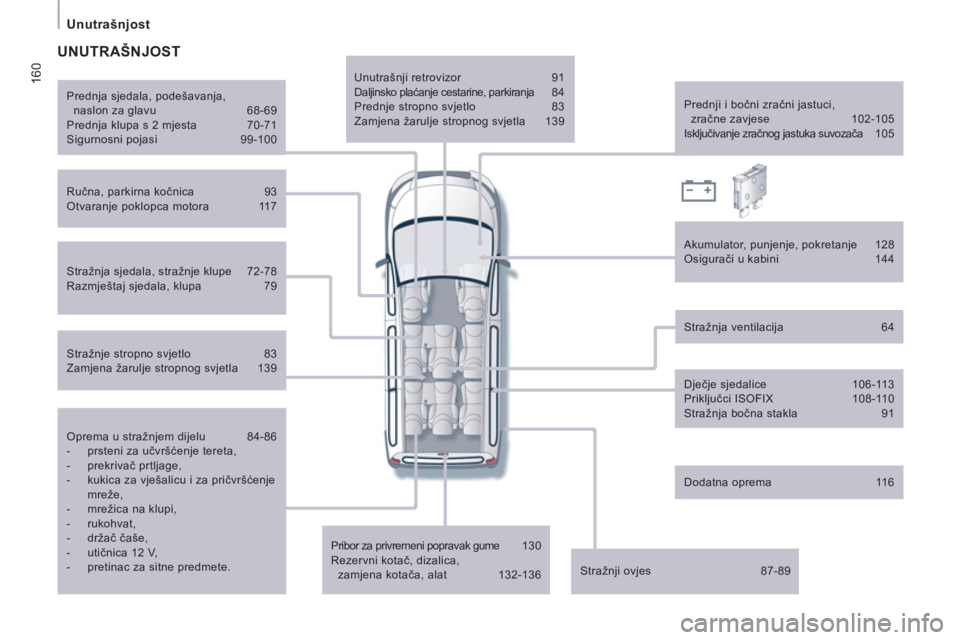

Unutrašnjost



Oprema u stražnjem dijelu 84-86


- prsteni za učvršćenje tereta,

- prekrivač prtljage,

- kukica za vješalicu i za pričvršćenje
mreže,

- mrežica na klupi,

- rukohvat,

- držač čaše,

- utičnica 12 V,

- pretinac za sitne predmete.

Pribor za privremeni popravak gume 1 3 0
Rezervni kotač, dizalica,
zamjena kotača, alat 132-136
Stražnji ovjes 87-89
Prednji i bočni zračni jastuci,
zračne zavjese 102-105
Isključivanje zračnog jastuka suvozača 105

Ručna, parkirna kočnica 93
Otvaranje poklopca motora 117

Akumulator, punjenje, pokretanje 128
Osigurači u kabini 144
Prednja sjedala, podešavanja,
naslon za glavu 68-69
Prednja klupa s 2 mjesta 70-71
Sigurnosni pojasi 99-100

Stražnja ventilacija 64


Dječje sjedalice 106-113
Priključci ISOFIX 108-110
Stražnja bočna stakla 91

UNUTRAŠNJOST


Stražnja sjedala, stražnje klupe 72-78
Razmještaj sjedala, klupa 79

Stražnje stropno svjetlo 83
Zamjena žarulje stropnog svjetla 139

Dodatna oprema 116

Unutrašnji retrovizor 91
Daljinsko plaćanje cestarine, parkiranja 8 4
Prednje stropno svjetlo 83
Zamjena žarulje stropnog svjetla 139
