Vsebina
Daljinski upravljalnik 21Ključ 22Alarm 23Vrata 24Instrumentna plošča 28Nastavitev ure 29Kontrolne lučke 30Merilnik nivoja goriva 36Hladilna tekočina 36Zaznavanje prenizkega tlaka v pnevmatikah 37Indikator vzdrževanja 38Reostat za nastavitev osvetlitve 39Menjalniki 40Indikator predlagane menjave prestavnega razmerja 40Samodejni menjalnik 42Nastavitev volana 45Zagon in ustavitev 45
Ročici s stikali za luči 46Brisalnik stekla 49Tempomat 51Fiksni omejevalnik hitrosti 53Omejevalnik hitrosti 54Ogrevanje/ročna klimatska naprava 57Samodejna klimatska naprava 59Ogrevanje in sušenje stekel 63Prezračevanje zadnjega delavozila 65Dodatno ogrevanje 66Sedeži 69Sprednja klop z dvemasediščema 71Zadnji sedeži 73Razporeditev sedežev inklopi 80Ureditev voznikovega
prostora 81Stropne luči 84Daljinsko plačevanje cestnineali parkirnine 85Ureditev potniškega prostora 85Vzmetenje zadaj 88Vzvratni ogledali 91Električni pomik stekel 93

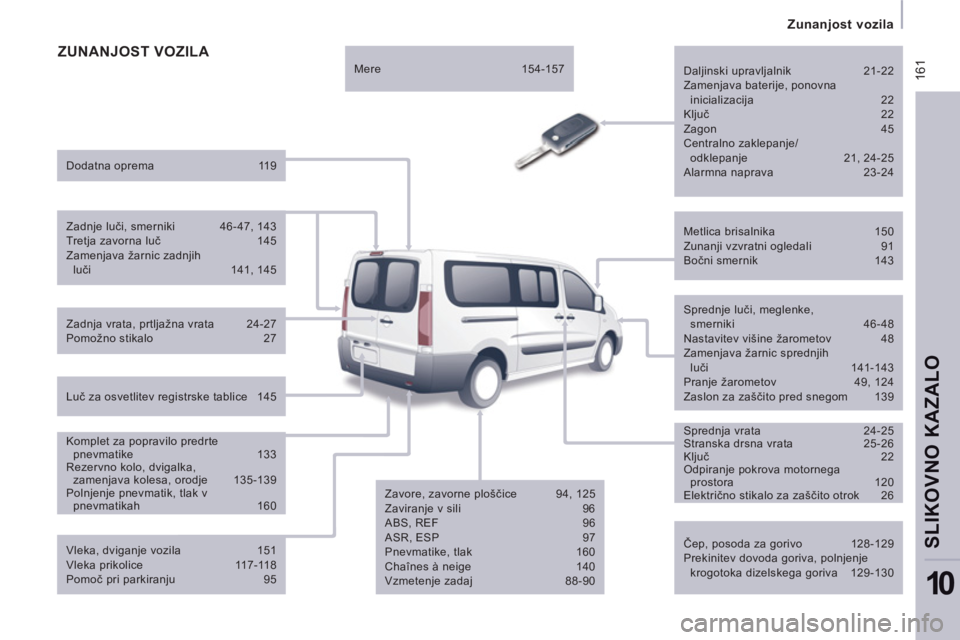

Predstavitev4Zunanjost vozila6Udobje 11Vidljivost 13Vožnja 14Ureditev potniške kabine 15Ureditev zadnjega dela vozila 15Otroci v vozilu 16Prezračevanje 17Ekološka vožnja 18
Ročna zavora 94Opozarjanje na nevarnost 94Pomoč pri parkiranju 95Hupa 96ABS 96AFU 96ASR in ESC 97Elektronski nadzor pogona (Grip control) 98Varnostni pasovi 100Varnostne blazine 103Stranski varnostni blazini 105Sprednji varnostni blazini 106Izklop sopotnikove varnostne blazine 106Otroški sedeži 107Otroški sedeži ISOFIX 111Priporočeni otroški sedeži 114
2. PREDNO
SPELJETE 21-45
4. VARNOST
94-116
1. KRATKA
NAVODILA 4-203. ERGONOMIJA IN UDOBJE 46-93

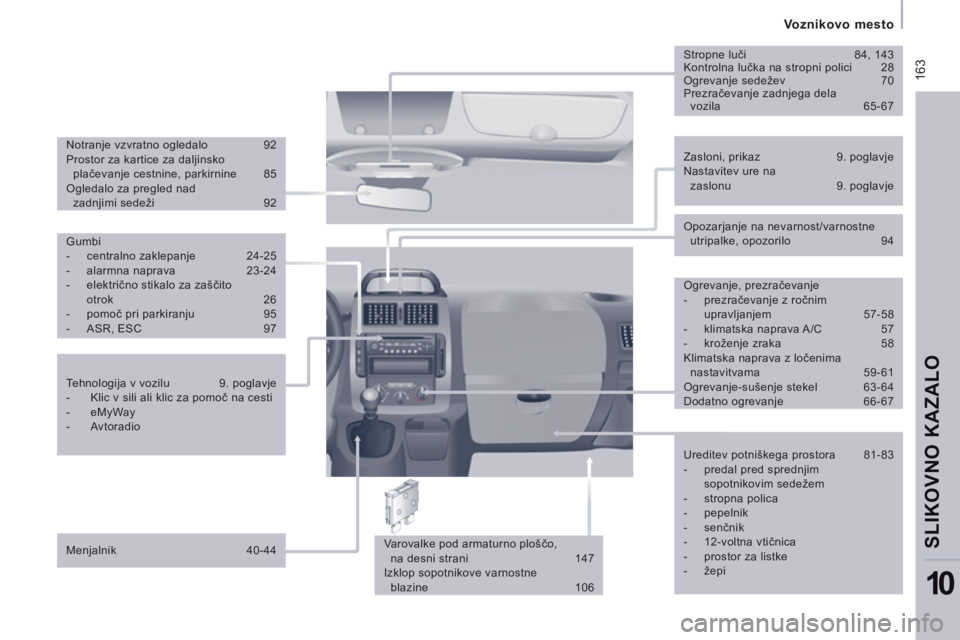

Notranjost vozila
10

OSREDNJA KONZOLA IN STROPNA POLICA



1.
Gumbi za:


- električno varnostno zaklepanje

- centralno zaklepanje in odklepanje

2.
Gumbi za ogrevanje in/ali klimatsko
napravo

3.
Prostor za listke/zemljevide ali
gumbe:


- izklop sistema ESC

- izklop alarma za notranjo zaščito,
dioda alarma

- izklop pomoči pri parkiranju

4.
Predal

5.
Avtoradio ali predal

6.
Nastavljive osrednje prezračevalne
šobe

7.
Gumb varnostnih utripalk

8.
Zaslon ali predal

9.
Stropna luč

10.
Kontrolna lučka za izklop
sopotnikove varnostne blazine

11 .
Prostor za listke/zemljevide, gumb za
izklop prezračevanja v zadnjem delu
vozila, stikala za ogrevanje sedežev




NASTAVITEV URE


- osrednjo konzolo z zaslonom: glejte
9. poglavje, podpoglavje Nastavitev
datuma in ure

- osrednjo konzolo brez zaslona: glejte 2.
poglavje, podpoglavje Voznikovo mesto
Glede na konfiguracijo vozila imate na voljo:

23


Vrata in pokrovi

PRE
DNO
SPELJETE
2
ALARM

Pri vozilih, ki so opremljena z alarmno
napravo, ta omogoča dve vrsti zaščite:


- zunanjo zaščito: Ko je vključena, se
oglasi alarm ob odpiranju sprednjih/
zadnjih vrat ali pokrova motorja.

- notranjo zaščito: Ko je vključena, se
oglasi alarm, če zaznavala zaznajo
spremembo gibanja zraka v potniškem
prostoru (razbitje stekla ali premikanje
v notranjosti).


Izklop alarmne naprave



- Vozilo odklenite z daljinskim
upravljalnikom ali vključite kontakt,
rdeča dioda ugasne.



Priporočila za uporabo

Ne posegajte v sistem za elektronsko
zaporo zagona motorja.
Ne pritiskajte po nepotrebnem na gumbe
daljinskega upravljalnika, ker lahko nehote
in nevede odklenete vozilo, tudi če imate
daljinski upravljalnik v žepu.
Sočasna uporaba visokofrekvenčnih naprav
(prenosni telefoni, hišne alarmne naprave,
itd.), lahko začasno zmoti delovanje
daljinskega upravljalnika.
Daljinski upravljalnik ne deluje, če je ključ
v ključavnici volana, čeprav je kontakt
izključen.

Ob nakupu rabljenega vozila:


- poskrbite, da bodo v CITROËNOVI
servisni mreži opravili postopek
ponovnega shranjevanja ključev v
pomnilnik. Tako boste prepričani, da
je zagon vozila mogoč samo z vašimi
ključi.


Zaklepanje vozila z obema vrstama
zaščite

Vklop alarmne naprave



- Izključite kontakt in izstopite iz vozila.

- V petih minutah po izstopu iz vozila
vključite alarm z običajnim ali dodatnim
varnostnim zaklepanjem z daljinskim
upravljalnikom.
Rdeča dioda na osrednji konzoli utripa v
enosekundnih presledkih.



Zaklepanje vozila
z vklopom samo alarma
za zunanjo zaščito

Če želite med odsotnostjo pustiti priprto
okno ali žival v vozilu, morate izbrati samo
zunanjo zaščito.

- Izključite kontakt.

- V naslednjih desetih
sekundah pritisnite na ta
gumb na osrednji konzoli,
dokler ne začne rdeča dioda
neprekinjeno svetiti.
Ko zapustite vozilo,
preverite, ali so luči
ugasnjene in ne puščajte
vrednih stvari na vidnem
mestu.
Iz varnostnih razlogov
(otroci v vozilu) izvlecite
ključ iz kontaktne
ključavnice, četudi zapustite
vozilo le za kratek čas.
- Izstopite iz vozila.

- V petih minutah z zaklepanjem ali z
dodatnim varnostnim zaklepanjem z
daljinskim upravljalnikom vključite alarm.
Rdeča dioda utripa v enosekundnih
presledkih.

24
Vrata in pokrovi

Sprožitev alarmne naprave

Oglasi se sirena alarmne naprave, smerniki
utripajo približno tridest sekund, rdeča dioda
pa hitro utripa.


- Alarm izključite tako, da vključite
kontakt.
Po desetih zaporednih sprožitvah se pri
enajsti alarm izključi. Opravite postopek
ponovnega vklopa.


Nepravilno delovanje

Če ob vključitvi kontakta rdeča dioda sveti
deset sekund, opozarja na napako na
priključku sirene.
Obrnite se na CITROËNOVO servisno mrežo
ali na usposobljeno servisno delavnico, kjer naj
preverijo delovanje sistema.


Odpiranje iz notranjosti vozila
Zaklepanje vozila brez vključitve
alarmne naprave


- Vozilo zaklenite s ključem prek
ključavnice voznikovih vrat.
Med pranjem vozila izključite alarmno
napravo.


Motnja v delovanju daljinskega
upravljalnika
Če je alarm vključen, daljinski upravljalnik
pa ne deluje:


- S ključem odklenite vrata in jih odprite -
alarm se sproži,

- V naslednjih desetih sekundah vključite
kontakt - alarm se izključi.



Samodejni vklop alarmne naprave

Alarmna naprava se vključi samodejno
približno dve minuti po tem, ko se zaprejo
zadnja odprta vrata, kar je odvisno od
države, kjer je vozilo naprodaj.
Ko so odprta ena od vrat, morate obvezno
ponovno pritisniti na gumb za odklepanje na
daljinskem upravljalniku, da s tem preprečite
sprožitev alarmne naprave.
Ne posegajte v alarmni sistem in ne
spreminjajte nastavitev, ker lahko
začne nepravilno delovati.


Odpiranje od zunaj

Vozilo zaklenite in odklenite z daljinskim
upravljalnikom.
Če daljinski upravljalnik ne deluje, vstavite
kovinski del ključa v ključavnico na voznikovi
strani.
S prvim pritiskom centralno
zaklenete vozilo.
S ponovnim pritiskom centralno
odklenete vozilo.
Gumb ne deluje, če ste zaklenili vozilo z
daljinskim upravljalnikom ali s ključem od
zunaj.

ABS
ESP
33


Voznikovo mesto

PRE
DNO
SPELJETE
2


Lučka
Stanje
Opozarja na ...
Rešitev - kaj storiti



Kontrolna lučka
za servovolan Zasveti. nepravilno delovanje. Vozilo ohrani običajno smer brez pomoči. Obrnite se na
CITROËNOVO servisno mrežo ali na kvalificirano servisno
delavnico, kjer naj preverijo delovanje sistema.


Kontrolna lučka za
zaznavanje odprtih
vrat ali pokrova
Zasveti, sočasno
pa se na zaslonu
izpiše sporočilo. slabo zaprta vrata ali pokrov. Preverite, ali so dobro zaprta vrata potniškega prostora,
zadnja in stranska vrata ter pokrov motornega prostora
(če je vozilo opremljeno z alarmno napravo).




Kontrolna lučka
za pnevmatsko
vzmetenje zadaj
Utripa. neobičajno razliko med zaznano
in optimalno višino pragu.
Samodejno uravnavanje višine: Vozite počasi (približno 10 km/h),
da lučka ugasne.
Ročno uravnavanje višine: Nastavite optimalno višino pragu,
ki je ostala v nizkem ali visokem položaju. Glejte 3. poglavje,
podpoglavje o vzmetenju zadaj.
Zasveti ob
zagonu motorja
ali med vožnjo. motnjo v pnevmatskem
vzmetenju. Takoj ustavite vozilo in se obrnite na CITROËNOVO
servisno mrežo ali na kvalificirano servisno delavnico.


Kontrolna lučka
za ABS Sveti. motnjo v delovanju sistema proti
blokiranju koles. Vozilo ohrani klasično zaviranje brez pomoči, vendar kljub temu
svetujemo, da ustavite vozilo. Obrnite se na CITROËNOVO
servisno mrežo ali na kvalificirano servisno delavnico.


Kontrolna lučka
za ESC Utripa. vklopljen sistem ESC. Sistem vpliva na boljšo vodljivost in stabilnost vozila.
Glejte 4. poglavje, podpoglavje o varnosti med vožnjo.
Sveti. nepravilno delovanje, npr.: prenizek
tlak zraka v pnevmatikah.
Npr. preverite tlak v pnevmatikah. Obrnite se na CITROËNOVO servisno mrežo
ali na kvalificirano servisno delavnico, kjer naj preverijo delovanje sistema.
Sveti, sočasno
sveti tudi dioda
gumba (na
armaturni plošči). Voznik izklopi sistem. Sistem je izključen.
Samodejno se ponovno vključi pri hitrosti nad 50 km/h ali
po pritisku na gumb (na armaturni plošči).

Oprema

DODATNA OPREM
A
5

DODATNA OPREMA


Za kakršenkoli poseg na vozilu se
obrnite na CITROËNOVO servisno
mrežo, kjer imajo na voljo tehnične podatke,
usposobljene strokovnjake in ustrezen
material.

Namestitev radiokomunikacijskih
oddajnikov
Predno montirate, kot dodatno opremo,
komplet oddajnika radiokomunikacij,
vključno z zunanjo anteno, svetujemo, da
se obrnete na predstavnika CITROËNOVE
servisne mreže.
CITROËNOVA servisna mreža vam
bo posredovala podatke o oddajnikih
(frekvenčni pas, maksimalna izhodna moč,
položaj antene, posebni pogoji namestitve),
ki so lahko montirani v skladu s Smernico
o elektromagnetni združljivosti na področju
avotmobillizma (2004/104/CE).
V ponudbi so izdelki za udobje, prosti čas in
vzdrževanje: Okrasni pokrovi koles (razen pri
motorju 163 KM), zaščitne zavesice nad
sprednjimi kolesi, zaščitne zavesice nad
zadnjimi kolesi, usmerjevalniki zraka,
stopnica itd. Avtoradii, oprema za prostoročno
telefoniranje, zvočniki, menjalnik zgoščenk,
navigacija itd.
Pri izbiri avdio in telematske opreme, ki jo
ponuja tržišče, in njeni namestitvi v vozilo,
morate biti pozorni, da tehnično ustreza
serijski opremi vozila.
Zaščitni prevleki za sprednja sedeža,
prirejeni za nemoteno delovanje varnostnih
blazin, klopi, preproga iz kavčuka, preproga,
prtljažno korito, strešni prtljažni nosilci,
stranski senčniki, snežne verige.
Nič ne sme ovirati delovanja pedal, zato:


- pazite, da preprogo in pritrdišča pravilno
namestite,

- nikoli ne polagajte preprog eno na drugo. Te k očina za pranje stekel, rezervne
varovalke, metlica brisalnika, čistila za
vzdrževanje notranjosti in zunanjosti vozila,
žarnice itd.
Namestitev električne opreme ali
dodatne opreme, ki je ni priporočil
Automobiles CITROËN, lahko povzroči
okvaro na električnem sistemu vozila.
Prosimo, da upoštevate to opozorilo in vam
svetujemo, da se obrnete na predstavnika
znamke, ki vam bo predstavil ustrezno
dodatno opremo.
Varnostni jopiči, varnostni trikotniki in
žarnice so obvezna oprema vozila, kar je
odvisno od države, kjer je vozilo naprodaj. Protivlomni alarm, gravirana stekla, oprema
za prvo pomoč, varnostni jopič, sistem
pomoči pri vzvratnem parkiranju, varnostni
trikotnik itd.

Odpiranje pokrova motorja


ODPIRANJE POKROVA MOTORNEGA PROSTORA


Od znotraj:


- Privzdignite masko na nogi sprednjega
levega sedeža.

- Potegnite ročico navzgor.
Zapiranje
Pokrov potisnite navzdol in ga spustite tik
nad ležiščem. Preverite, ali se je pravilno
zaskočil.
Od zunaj
: Priprite pokrov motornega
prostora, dvignite ročico in ga privzdignite.
Opornik pokrova

Pritrdite opornik, ki zadržuje pokrov
motornega prostora v odprtem položaju,
v eno od zarez glede na želeno višino.
Preden pokrov zopet zaprete, zložite
opornik.
Opozorilo "odprt pokrov motornega
prostora"
To opozorilo se prikaže samo v povezavi z
alarmno napravo.
Če je pri delujočem motorju ali
med vožnjo pokrov motornega
prostora nepravilno zaprt, vas na
to opozorita kontrolna lučka in
simbol vozila z odprtim pokrovom
na zaslonu, hkrati pa se oglasi
zvočni signal.

147
Zamenjava varovalke
PRAKTIČNE INFORMACIJE
7
VAROVALKE POD ARMATURNO PLOŠČO NA DESNI STRANI



- Za dostop do varovalk odprite predal in
ga močno povlecite.

Varovalke


A (amperi)

Uporaba


1


15
Brisalnik zadnjega stekla


2


-
Prosto


3


5
Računalnik varnostne blazine


4


10


Zaznavalo zasuka volanskega obroča, diagnostična vtičnica,
zaznavalo ESC, prezračevanje z ročno nastavitvijo, stikalo sklopke,
višina svetlobnega snopa žarometov, črpalka filtra za trdne delce



5


30
Vzvratna ogledala z električnim upravljanjem, motor za pomik
stekla na sopotnikovi strani


6


30
Napajanje pomika sprednjih stekel


7


5
Stropne luči in osvetlitev predala pred sprednjim
sopotnikovim sedežem


8


20
Večfunkcijski zaslon, sirena alarmne naprave, avtoradio,
polnilec za predvajalnik zgoščenk, radio s telefonom,
elektronska razdelilna enota za prikolico (pooprema)


9


10
Vtičnica za dodatno opremo v drugi vrsti sedežev


10


30
Korektor ravnotežja zadnjega dela vozila, stikala pod
volanom, instrumentna plošča


11


15
Diagnostična vtičnica, protivlomna kontaktna ključavnica


12


15
Oprema za prostoročno telefoniranje, računalnik varnostne
blazine, računalnik sistema za pomoč pri parkiranju


13


5

Računalnik varovalk v motornem prostoru, elektronska
razdelilna enota za prikolico


14


15
Zaznavalo za dež, prezračevanje v zadnjem delu kabine,
samodejna klimatska naprava, instrumentna plošča


15


30
Zaklepanje, odklepanje, dodatno zaklepanje vrat in pokrovov


16


-
Prosto


17


40
Ogrevanje zadnjega stekla, ogrevanje vzvratnih ogledal

16
1


Zunanjost vozila

SLIKOVNO KAZALO
10
ZUNANJOST VOZILA


Čep, posoda za gorivo 128-129
Prekinitev dovoda goriva, polnjenje
krogotoka dizelskega goriva 129-130

Metlica brisalnika 150
Zunanji vzvratni ogledali 91
Bočni smernik 143

Sprednje luči, meglenke,
smerniki 46-48
Nastavitev višine žarometov 48
Zamenjava žarnic sprednjih
luči 141-143
Pranje žarometov 49, 124
Zaslon za zaščito pred snegom 139

Sprednja vrata 24-25
Stranska drsna vrata 25-26
Ključ 22
Odpiranje pokrova motornega
prostora 120
Električno stikalo za zaščito otrok 26
Zavore, zavorne ploščice 94, 125
Zaviranje v sili 96
ABS, REF 96
ASR, ESP 97
Pnevmatike, tlak 160
Chaînes à neige 140
Vzmetenje zadaj 88-90
Zadnja vrata, prtljažna vrata 24-27
Pomožno stikalo 27
Dodatna oprema 119

Luč za osvetlitev registrske tablice 145
Mere 154-157

Komplet za popravilo predrte
pnevmatike 133
Rezervno kolo, dvigalka,
zamenjava kolesa, orodje 135-139
Polnjenje pnevmatik, tlak v
pnevmatikah 160
Daljinski upravljalnik 21-22
Zamenjava baterije, ponovna
inicializacija 22

Ključ 22
Zagon 45
Centralno zaklepanje/
odklepanje 21, 24-25
Alarmna naprava 23-24

Vleka, dviganje vozila 151
Vleka prikolice 117-118
Pomoč pri parkiranju 95
Zadnje luči, smerniki 46-47, 143
Tretja zavorna luč 145
Zamenjava žarnic zadnjih
luči 141, 145

16
3


Voznikovo mesto

SLIKOVNO KAZALO
10


Zasloni, prikaz 9. poglavje
Nastavitev ure na
zaslonu 9. poglavje
Notranje vzvratno ogledalo 92
Prostor za kartice za daljinsko
plačevanje cestnine, parkirnine 85
Ogledalo za pregled nad
zadnjimi sedeži 92
Stropne luči 84, 143
Kontrolna lučka na stropni polici 28
Ogrevanje sedežev 70
Prezračevanje zadnjega dela
vozila 65-67

Varovalke pod armaturno ploščo,
na desni strani 147
Izklop sopotnikove varnostne
blazine 106
Gumbi


- centralno zaklepanje 24-25

- alarmna naprava 23-24

- električno stikalo za zaščito
otrok 26

- pomoč pri parkiranju 95

- ASR, ESC 97


Tehnologija v vozilu 9. poglavje


- Klic v sili ali klic za pomoč na cesti

- eMyWay

- Avtoradio


Menjalnik 40-44
Opozarjanje na nevarnost/varnostne
utripalke, opozorilo 94

Ogrevanje, prezračevanje


- prezračevanje z ročnim
upravljanjem 57-58

- klimatska naprava A/C 57

- kroženje zraka 58
Klimatska naprava z ločenima
nastavitvama 59-61
Ogrevanje-sušenje stekel 63-64
Dodatno ogrevanje 66-67

Ureditev potniškega prostora 81-83


- predal pred sprednjim
sopotnikovim sedežem

- stropna polica

- pepelnik

- senčnik

- 12-voltna vtičnica

- prostor za listke

- žepi
