CITROEN NEMO 2013 Návod na použití (in Czech)

139
7
RYCHLÁ NÁPOVĚDA



Výměna kola



Demontáž




1.
Znehybněte vozidlo na vodorovném,
stabilním a nekluzkém podkladu. Zatáhněte
parkovací brzdu. Vypněte zapalování
a zařaďte první převodový stupeň nebo
zpátečku, podle sklonu svahu.

2.
Sundejte ozdobný kryt kola (velké
provedení) jeho přitažením klíčem na
demontáž kola 1
v místě průchodu ventilku.
Zasuňte šroubovák 3
do vybrání
v ozdobné krytce (malé provedení)
a zapáčením ji uvolněte.

3.
Povolte šrouby kola klíčem na demontáž
kola.
4.
Umístěte zvedák pod karoserii
v souladu s nákrem, a to do opěrného
místa označeného A
(v prohlubni
v podélníku), které se nachází co nejblíže
vyměňovanému kolu.

5.
Vytočte zvedák 4
tak, aby se jeho spodní
patka opřela o zem. Ujistěte se, že
se patka zvedáku nachází svisle pod
zvoleným opěrným místem.

6.
Zvedněte vozidlo.

7.
Vyšroubujte šrouby a sejměte kolo.




Opětné uložení kola



1.
Nainstalujte držák na kolo.

2.
Dejte lanko B
na jeho místo.

3.
Spusťte kryt A
dolů.

4.
Umístěte kolo.

5.
Otáčením klíče ve směru hodinových
ručiček kompletně zvedněte náhradní
kolo.

140



Výměna kola



Zpětná montáž kola


6.
Nasaďte zpět ozdobný kryt, přičemž jej
umístěte výřezem proti ventilku, poté jej
přitlačte dlaní ruky.

7.
Uložte nářadí a kolo.

8.
Ověřte tlak nahuštení pneumatiky kola
(viz „Identifikace“) a nechte ověřit jeho
vyvážení. Rubrika 8, část „Identifikační prvky“
informuje o umístění štítku s pokyny
pro pneumatiky.
Nechte co nejdříve zkontrolovat utažení
šroubů a nahuštění pneumatiky náhradního
kola v servisu sítě CITROËN nebo v jiném
odborném servisu.


1.
Nasaďte kolo s pomocí vodítka pro
vystředění 2
.

2.
Zašroubujte 3 šrouby rukou a vyjměte
středicí vodítko. Našroubujte 4. šroub.

3.
Proveďte předběžné utažení klíčem na
demontáž kola 1
.

4.
Stočte zvedák 4
a odkliďte jej.

5.
Dotáhněte šrouby kola klíčem na
demontáž kola 1
. Rovněž nechte urychleně opravit
a namontovat zpět původní kolo
v servisu sítě CITROËN nebo v jiném
odborném servisu.

141
7
RYCHLÁ NÁPOVĚDA



Výměna kola

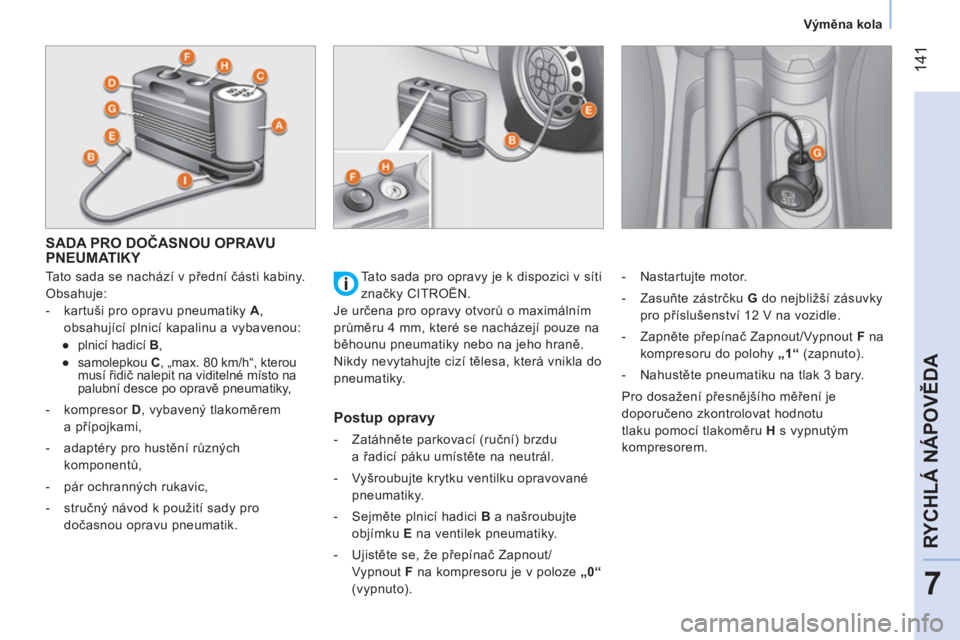

SADA PRO DOČASNOU OPRAVU
PNEUMATIKY

Tato sada se nachází v přední části kabiny.
Obsahuje:


- kartuši pro opravu pneumatiky A
,
obsahující plnicí kapalinu a vybavenou:


●
plnicí hadicí B
,

●
samolepkou C
, „max. 80 km/h“, kterou
musí řidič nalepit na viditelné místo na
palubní desce po opravě pneumatiky,

- kompresor D
, vybavený tlakoměrem
a přípojkami,

- adaptéry pro hustění různých
komponentů,

- pár ochranných rukavic,

- stručný návod k použití sady pro
dočasnou opravu pneumatik.


Postup opravy



- Zatáhněte parkovací (ruční) brzdu
a řadicí páku umístěte na neutrál.

- Vyšroubujte krytku ventilku opravované
pneumatiky.

- Sejměte plnicí hadici B
a našroubujte
objímku E
na ventilek pneumatiky.

- Ujistěte se, že přepínač Zapnout/
Vypnout F
na kompresoru je v poloze „0“

(vypnuto).
- Nastartujte motor.

- Zasuňte zástrčku G
do nejbližší zásuvky
pro příslušenství 12 V na vozidle.

- Zapněte přepínač Zapnout/Vypnout F
na
kompresoru do polohy „1“
(zapnuto).

- Nahustěte pneumatiku na tlak 3 bary.
Pro dosažení přesnějšího měření je
doporučeno zkontrolovat hodnotu
tlaku pomocí tlakoměru H
s vypnutým
kompresorem. Tato sada pro opravy je k dispozici v síti
značky CITROËN.
Je určena pro opravy otvor
ů o maximálním
průměru 4 mm, které se nacházejí pouze na
běhounu pneumatiky nebo na jeho hraně.
Nikdy nevytahujte cizí tělesa, která vnikla do
pneumatiky.

142



Výměna kola



- Pokud není dosaženo tlaku alespoň
1,5 baru
po uplynutí 5 minut
:


●
odpojte kompresor od ventilku a od
zásuvky pro příslušenství 12 V,

●
popojeďte s vozidlem o přibližně
10 metrů, aby došlo k distribuci plnicí
kapaliny uvnitř pneumatiky,

●
potom opakujte celou operaci huštění.



- Pokud není dosaženo tlaku alespoň
1,8 baru
po uplynutí 10 minut
:


●
ukončete postup opravy; pneumatika je
příliš poškozena a nemůže být opravena,

●
obraťte se na servis sítě CITROËN nebo
na jiný odborný servis.



- Pokud byla pneumatika nahuštěna na
tlak 3 bary
, můžete okamžitě odjet.
Po přibližně 10 minutách jízdy zastavte
a znovu zkontrolujte tlak v pneumatice.
V případě potřeby nahustěte pneumatiku
na potř
ebný tlak a co nejdříve se obraťte na
servis sítě CITROËN nebo na jiný odborný
servis.
Vždy technika informujte, že byla
pneumatika opravena pomocí sady pro
dočasnou opravu pneumatik a předejte mu
příslušný návod k použití.


Kontrola a dohuštění

Pro kontrolu tlaku a dohuštění pneumatiky
musí být kompresor použit následovně:


- odpojte hadici I
,

- připojte ji přímo na ventilek kola.
Kartuše tak bude připojena na kompresor
a plnicí kapalina nebude do pneumatiky
vstříknuta.


Výměna kartuše pro opravy pneumatik

Odpojte hadici I
.
Otočte prázdnou kartuší proti směru
hodinových ručiček a nadzvedněte ji.
Vložte novou kartuši a otočte jí ve směru
hodinových ručiček.
Připojte hadici I
a zasuňte hadici B
do jejího
uložení.

Kartuše pro opravy pneumatik obsahuje
etylenglykol, což je v případě požití
zdraví škodlivá kapalina s dráždivými účinky
pro oči.
Skladujte přípravek mimo dosah dětí.
Po použití nevyhazujte prázdnou kartuši,
zavezte ji do servisu sítě CITROËN nebo do
autorizované sběrny. Pokud je třeba pneumatiku vypustit:


- připojte hadici I
k ventilku kola,

- stiskněte žluté tlačítko uprostřed
vypínače F
na kompresoru.

143
7
RYCHLÁ NÁPOVĚDA

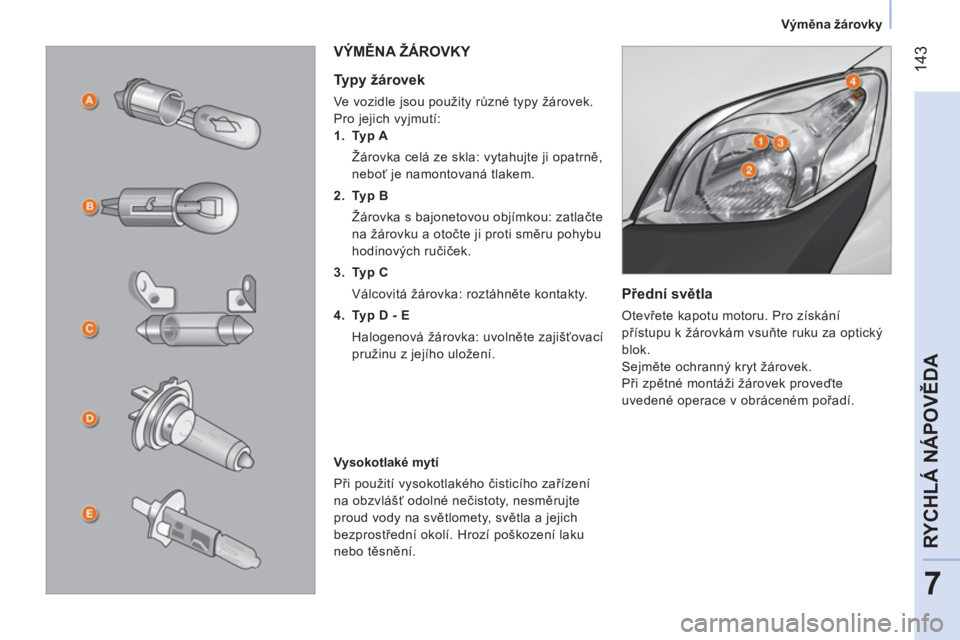

Výměna žárovky



Přední světla

Otevřete kapotu motoru. Pro získání
přístupu k žárovkám vsuňte ruku za optický
blok.
Sejměte ochranný kryt žárovek.
Při zpětné montáži žárovek proveďte
uvedené operace v obráceném pořadí.

VÝMĚNA ŽÁROVKY


Typy žárovek

Ve vozidle jsou použity různé typy žárovek.
Pro jejich vyjmutí:


1.
Typ A
Žárovka celá ze skla: vytahujte ji opatrně,
neboť je namontovaná tlakem.

2.
Typ B
Žárovka s bajonetovou objímkou: zatlačte
na žárovku a otočte ji proti směru pohybu
hodinových ručiček.

3.
Typ C
Válcovitá žárovka: roztáhněte kontakty.

4.
Typ D - E
Halogenová žárovka: uvolněte zajišťovací
pružinu z jejího uložení.

Vysokotlaké mytí
Při použití vysokotlakého čisticího zařízení
na obzvlášť odolné nečistoty, nesměrujte
proud vody na světlomety, světla a jejich
bezprostřední okolí. Hrozí poškození laku
nebo těsnění.

144

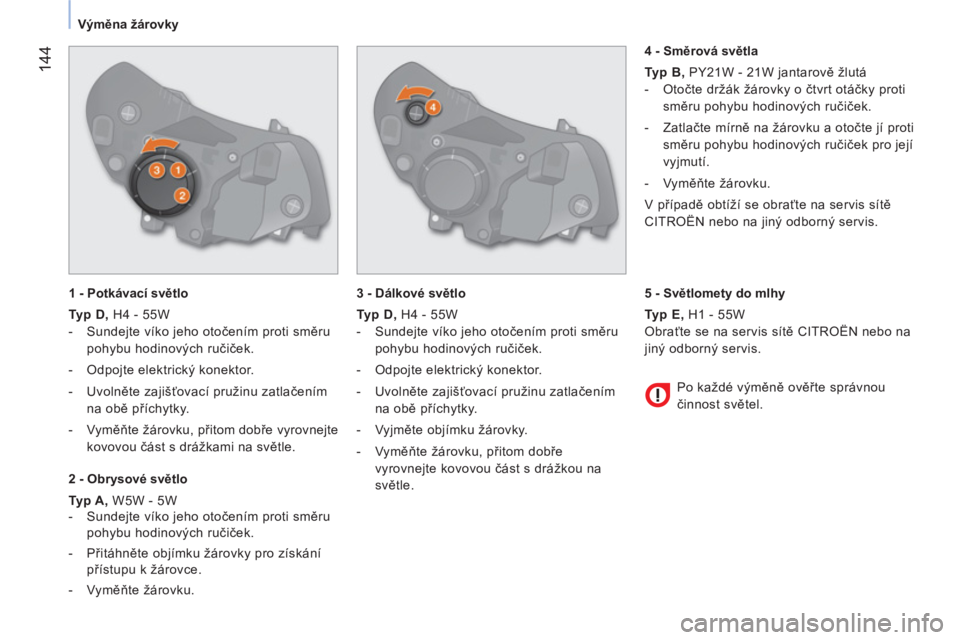

Výměna žárovky


1 - Potkávací světlo

Typ D , H4 - 55W


- Sundejte víko jeho otočením proti směru
pohybu hodinových ručiček.

- Odpojte elektrický konektor.

- Uvolněte zajišťovací pružinu zatlačením
na obě příchytky.

- Vyměňte žárovku, přitom dobře vyrovnejte
kovovou část s drážkami na světle.


2 - Obrysové světlo

Typ A
, W5W - 5W


- Sundejte víko jeho otočením proti směru
pohybu hodinových ručiček.

- Přitáhněte objímku žárovky pro získání
přístupu k žárovce.

- Vyměňte žárovku.

3 - Dálkové světlo

Typ D
, H4 - 55W


- Sundejte víko jeho otočením proti směru
pohybu hodinových ručiček.

- Odpojte elektrický konektor.

- Uvolněte zajišťovací pružinu zatlačením
na obě příchytky.

- Vyjměte objímku žárovky.

- Vyměňte žárovku, přitom dobře
vyrovnejte kovovou část s drážkou na
světle.

4 - Směrová světla

Typ B
, PY21W - 21W jantarově žlutá


- Otočte držák žárovky o čtvrt otáčky proti
směru pohybu hodinových ručiček.

- Zatlačte mírně na žárovku a otočte jí proti
směru pohybu hodinových ručiček pro její
vyjmutí.

- Vyměňte žárovku.

V případě obtíží se obraťte na servis sítě
CITROËN nebo na jiný odborný servis.

Po každé výměně ověřte správnou
činnost světel.

5 - Světlomety do mlhy

Typ E
, H1 - 55W
Obraťte se na servis sítě CITROËN nebo na
jiný odborný servis.

145
7
RYCHLÁ NÁPOVĚDA

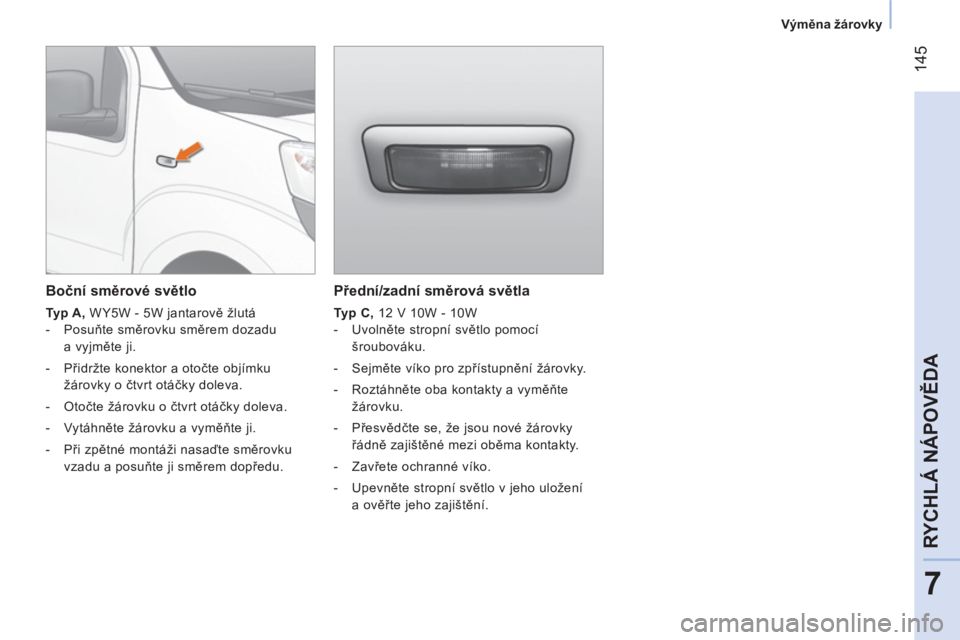

Výměna žárovky



Přední/zadní směrová světla


Typ C , 12 V 10W - 10W


- Uvolněte stropní světlo pomocí
šroubováku.

- Sejměte víko pro zpřístupnění žárovky.

- Roztáhněte oba kontakty a vyměňte
žárovku.

- Přesvědčte se, že jsou nové žárovky
řádně zajištěné mezi oběma kontakty.

- Zavřete ochranné víko.

- Upevněte stropní světlo v jeho uložení
a ověřte jeho zajištění.



Boční směrové světlo


Typ A
, WY5W - 5W jantarově žlutá


- Posuňte směrovku směrem dozadu
a vyjměte ji.

- Přidržte konektor a otočte objímku
žárovky o čtvrt otáčky doleva.

- Otočte žárovku o čtvrt otáčky doleva.

- Vytáhněte žárovku a vyměňte ji.

- Při zpětné montáži nasaďte směrovku
vzadu a posuňte ji směrem dopředu.

146

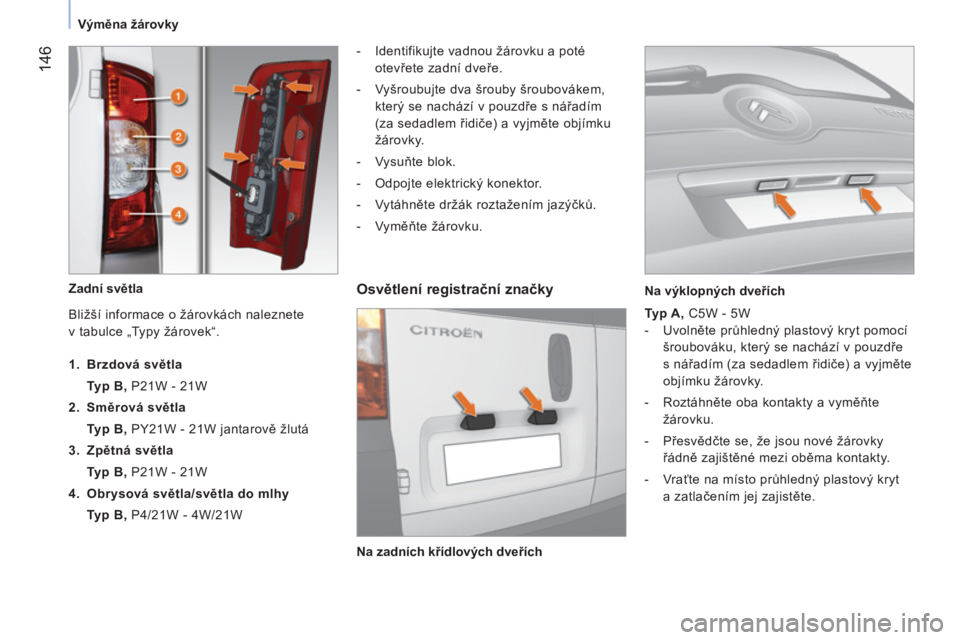

Výměna žárovky


Zadní světla

- Identifikujte vadnou žárovku a poté
otevřete zadní dveře.

- Vyšroubujte dva šrouby šroubovákem,
který se nachází v pouzdře s nářadím
(za sedadlem řidiče) a vyjměte objímku
žárovky.

- Vysuňte blok.

- Odpojte elektrický konektor.

- Vytáhněte držák roztažením jazýčků.

- Vyměňte žárovku.


Osvětlení registrační značky


Typ A , C5W - 5W


- Uvolněte průhledný plastový kryt pomocí
šroubováku, který se nachází v pouzdře
s nářadím (za sedadlem řidiče) a vyjměte
objímku žárovky.

- Roztáhněte oba kontakty a vyměňte
žárovku.

- Přesvědčte se, že jsou nové žárovky
řádně zajištěné mezi oběma kontakty.

- Vraťte na místo průhledný plastový kryt
a zatlačením jej zajistěte.
Bližší informace o žárovkách naleznete
v tabulce „Typy žárovek“.




1. Brzdová světla
Typ B , P21W - 21W

2. Směrová světla
Typ B, PY21W - 21W jantarově žlutá

3. Zpětná světla
Typ B, P21W - 21W

4. Obrysová světla/
světla do mlhy
Typ B , P4/21W - 4W/21W

Na zadních křídlových dveřích
Na výklopných dveřích

147
7
RYCHLÁ NÁPOVĚDA

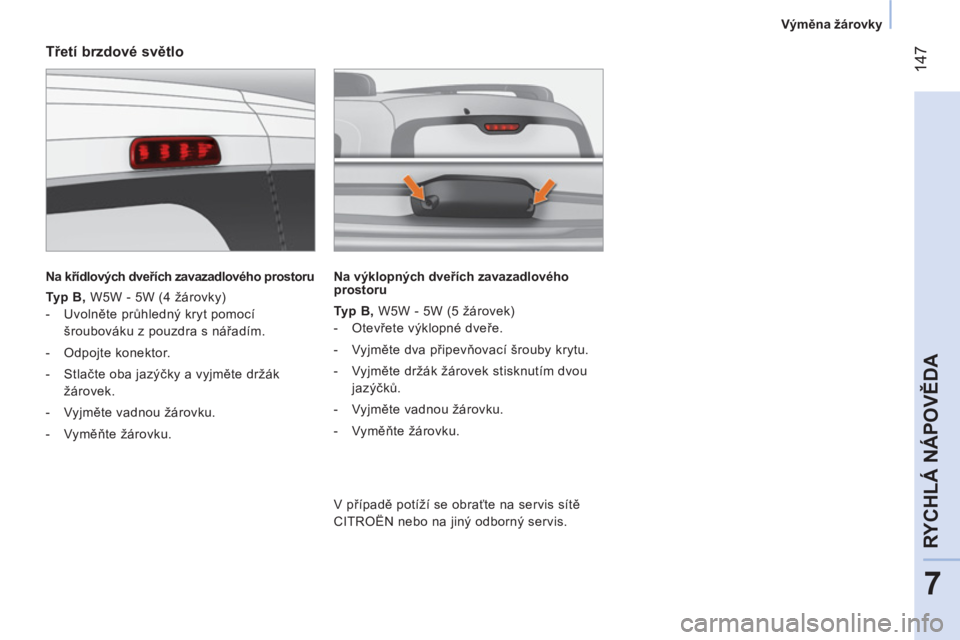

Výměna žárovky



Třetí brzdové světlo


Na křídlových dveřích zavazadlového prostoru


Typ B , W5W - 5W (4 žárovky)


- Uvolněte průhledný kryt pomocí
šroubováku z pouzdra s nářadím.

- Odpojte konektor.

- Stlačte oba jazýčky a vyjměte držák
žárovek.

- Vyjměte vadnou žárovku.

- Vyměňte žárovku.

Na výklopných dveřích zavazadlového
prostoru

Typ B,
W5W - 5W (5 žárovek)


- Otevřete výklopné dveře.

- Vyjměte dva připevňovací šrouby krytu.

- Vyjměte držák žárovek stisknutím dvou
jazýčků.

- Vyjměte vadnou žárovku.

- Vyměňte žárovku.


V případě potíží se obraťte na servis sítě
CITROËN nebo na jiný odborný servis.

148

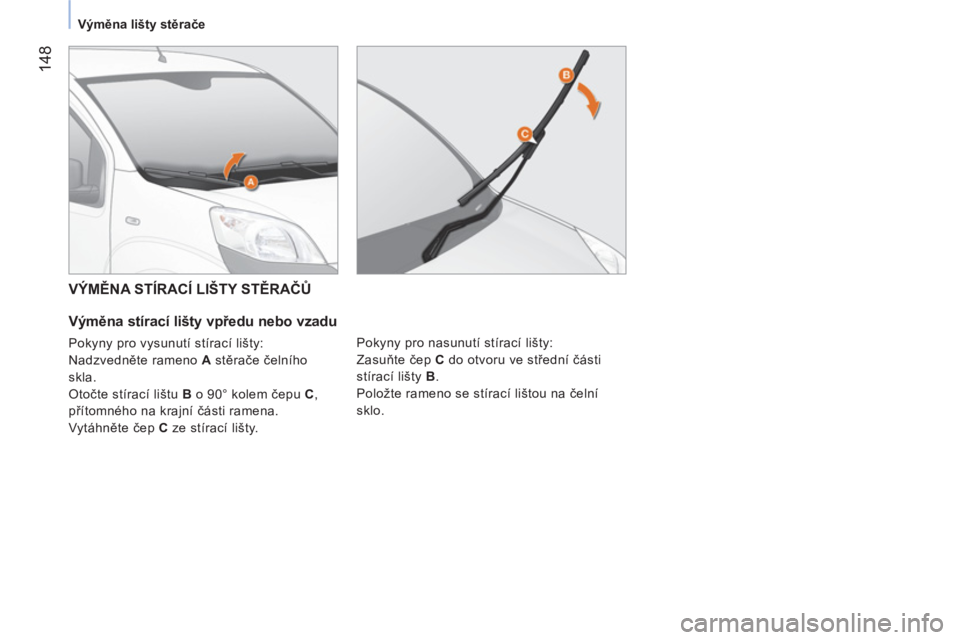

Výměna lišty stěrače




VÝMĚNA STÍRACÍ LIŠTY STĚRAČŮ

Výměna stírací lišty vpředu nebo vzadu

Pokyny pro vysunutí stírací lišty:
Nadzvedněte rameno A stěrače čelního
skla.
Otočte stírací lištu B o 90° kolem čepu C ,
přítomného na krajní části ramena.
Vytáhněte čep C ze stírací lišty. Pokyny pro nasunutí stírací lišty:
Zasuňte čep C do otvoru ve střední části
stírací lišty B .
Položte rameno se stírací lištou na čelní
sklo.
