CITROEN NEMO 2014 Omistajan Käsikirjat (in Finnish)

149
7
PIKA-APU

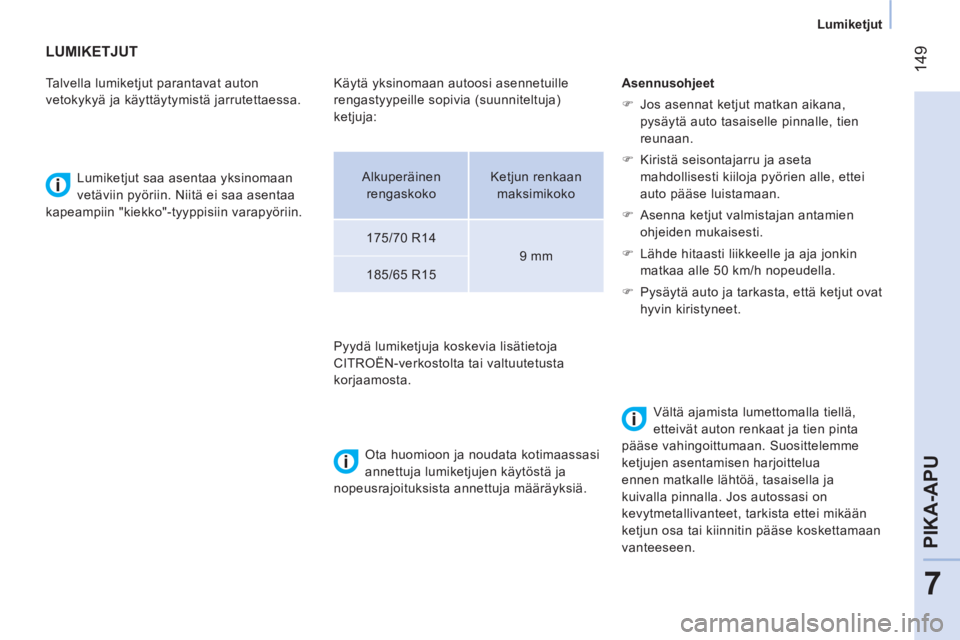

Lumiketjut







LUMIKETJUT


Talvella lumiketjut parantavat auton
vetokykyä ja käyttäytymistä jarrutettaessa.

Lumiketjut saa asentaa yksinomaan
vetäviin pyöriin. Niitä ei saa asentaa
kapeampiin "kiekko"-tyyppisiin varapyöriin.

Ota huomioon ja noudata kotimaassasi
annettuja lumiketjujen käytöstä ja
nopeusrajoituksista annettuja määräyksiä.
Asennusohjeet


)
Jos asennat ketjut matkan aikana,
pysäytä auto tasaiselle pinnalle, tien
reunaan.

)
Kiristä seisontajarru ja aseta
mahdollisesti kiiloja pyörien alle, ettei
auto pääse luistamaan.

)
Asenna ketjut valmistajan antamien
ohjeiden mukaisesti.

)
Lähde hitaasti liikkeelle ja aja jonkin
matkaa alle 50 km/h nopeudella.

)
Pysäytä auto ja tarkasta, että ketjut ovat
hyvin kiristyneet.


Vältä ajamista lumettomalla tiellä,
etteivät auton renkaat ja tien pinta
pääse vahingoittumaan. Suosittelemme
ketjujen asentamisen harjoittelua
ennen matkalle lähtöä, tasaisella ja
kuivalla pinnalla. Jos autossasi on
kevytmetallivanteet, tarkista ettei mikään
ketjun osa tai kiinnitin pääse koskettamaan
vanteeseen.


Käytä yksinomaan autoosi asennetuille
rengastyypeille sopivia (suunniteltuja)
ketjuja:
Pyydä lumiketjuja koskevia lisätietoja
CITROËN-verkostolta tai valtuutetusta
korjaamosta.

Alkuperäinen
rengaskoko
Ketjun renkaan
maksimikoko

175/70 R14

9 mm

185/65 R15

150

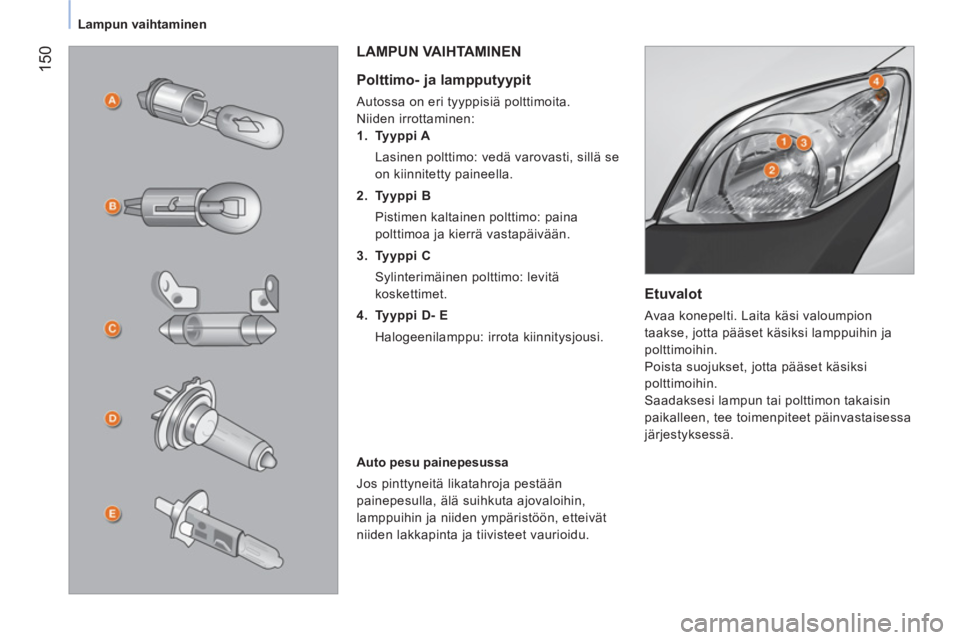

Lampun vaihtaminen



Etuvalot

Avaa konepelti. Laita käsi valoumpion
taakse, jotta pääset käsiksi lamppuihin ja
polttimoihin.
Poista suojukset, jotta pääset käsiksi
polttimoihin.
Saadaksesi lampun tai polttimon takaisin
paikalleen, tee toimenpiteet päinvastaisessa
järjestyksessä.
LAMPUN VAIHTAMINEN


Polttimo- ja lampputyypit

Autossa on eri tyyppisiä polttimoita.
Niiden irrottaminen:


1.
Tyyppi A
Lasinen polttimo: vedä varovasti, sillä se
on kiinnitetty paineella.

2.
Tyyppi B
Pistimen kaltainen polttimo: paina
polttimoa ja kierrä vastapäivään.

3.
Tyyppi C
Sylinterimäinen polttimo: levitä
koskettimet.

4.
Tyyppi D- E
Halogeenilamppu: irrota kiinnitysjousi.

Auto pesu painepesussa
Jos pinttyneitä likatahroja pestään
painepesulla, älä suihkuta ajovaloihin,
lamppuihin ja niiden ympäristöön, etteivät
niiden lakkapinta ja tiivisteet vaurioidu.

151
7
PIKA-APU



Lampun vaihtaminen


1 - Lähivalo

Tyyppi D
, H4 - 55W


- Irrota suojus kiertämällä vastapäivään.

- Irrota sähköliitin.

- Irrota kiinnitysjousi painamalla kahta
puristinta.

- Vaihda lamppu ja varmista, että
metalliosa vastaa lampussa olevia uria.


2 - Seisontavalo

Tyyppi A
, W5W - 5W


- Irrota suojus kiertämällä vastapäivään.

- Vedä polttimonkannasta, niin pääset
käsiksi lamppuun.

- Vaihda polttimo.

3 - Kaukovalo

Tyyppi D
, H4 - 55W


- Irrota suojus kiertämällä vastapäivään.

- Irrota sähköliitin.

- Irrota kiinnitysjousi painamalla kahta
puristinta.

- Vedä polttimonkanta ulos.

- Vaihda lamppu ja varmista, että
metalliosa vastaa lampussa olevia uria.

4 - Suuntavalot

Tyyppi B
, PY21W - 21W keltainen


- Kierrä polttimonkantaa vastapäivään
neljäsosakierroksen verran.

- Poista polttimo painamalla sitä kevyesti
ja kiertämällä vastapäivään.

- Vaihda polttimo.
Ota ongelmatilanteessa yhteyttä
valtuutettuun CITROËN-huoltokorjaamoon
tai valtuutettuun korjaamoon.

Tarkasta aina jokaisen toimenpiteen
jälkeen, että valot toimivat moitteetta.

5 - Etusumuvalot

Tyyppi E
, H1 - 55W
Ota yhteyttä CITROËN -verkostoon tai
valtuutettuun korjaamoon.

152



Lampun vaihtaminen

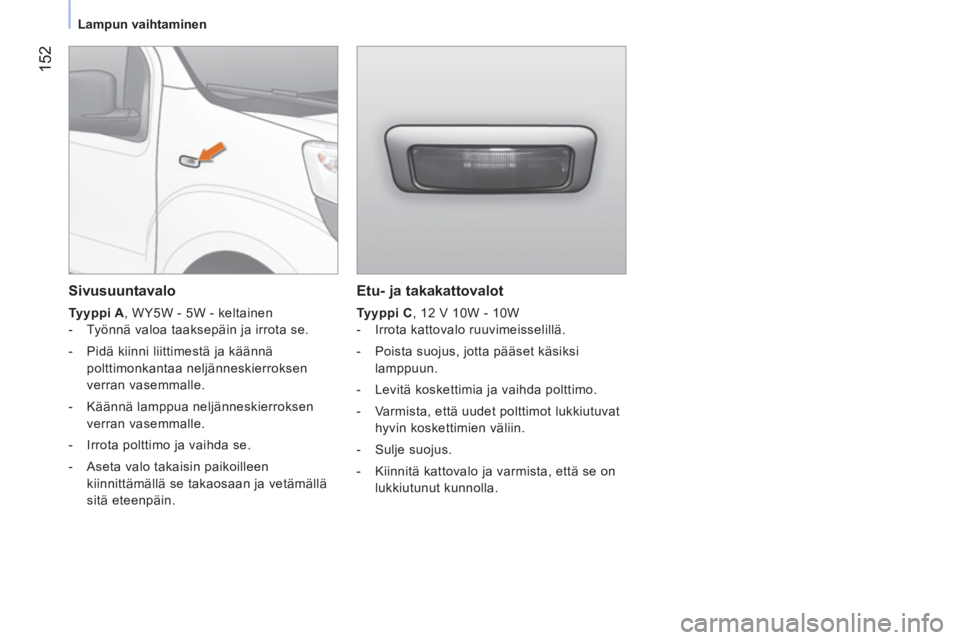

Etu- ja takakattovalot


Tyyppi C
, 12 V 10W - 10W


- Irrota kattovalo ruuvimeisselillä.

- Poista suojus, jotta pääset käsiksi
lamppuun.

- Levitä koskettimia ja vaihda polttimo.

- Varmista, että uudet polttimot lukkiutuvat
hyvin koskettimien väliin.

- Sulje suojus.

- Kiinnitä kattovalo ja varmista, että se on
lukkiutunut kunnolla.



Sivusuuntavalo


Tyyppi A
, WY5W - 5W - keltainen


- Työnnä valoa taaksepäin ja irrota se.

- Pidä kiinni liittimestä ja käännä
polttimonkantaa neljänneskierroksen
verran vasemmalle.

- Käännä lamppua neljänneskierroksen
verran vasemmalle.

- Irrota polttimo ja vaihda se.

- Aseta valo takaisin paikoilleen
kiinnittämällä se takaosaan ja vetämällä
sitä eteenpäin.

153
7
PIKA-APU



Lampun vaihtaminen



Takavalot



- Paikanna viallinen polttimo ja avaa
takaovet.

- Irrota kaksi ruuvia työkalupussissa
(kuljettajan istuimen takana) olevan
ruuvimeisselin avulla ja poista polttimon
kanta.

- Irrota suojakansi.

- Irrota sähköliitin.

- Nosta kanta levittämällä kielekkeitä.

- Vaihda polttimo.


Rekisterikilven valot


Tyyppi A, C5W - 5W


- Irrota muovinen suojus työkalupussissa
(kuljettajan istuimen takana) olevan
ruuvimeisselin avulla ja poista polttimon
kanta.

- Levitä koskettimia ja irrota polttimo.

- Varmista, että uusi polttimo lukkiutuu
hyvin koskettimien väliin.

- Laita muovinen suojus takaisin paikalleen
ja paina sitä.
Lisätietoa polttimoista saat taulukosta
"Polttimo- ja lampputyypit".




1. Jarruvalot
Tyyppi B, P21W - 21W

2. Suuntavalot
Tyyppi B, PY21W - 21W keltainen

3. Peruutusvalot
Tyyppi B, P21W - 21W

4. Seisontavalot
/
Takasumuvalot
Tyyppi B, P4/21W - 4 W/21W

Takaovien päällä
Takaluukun päällä

154



Lampun vaihtaminen

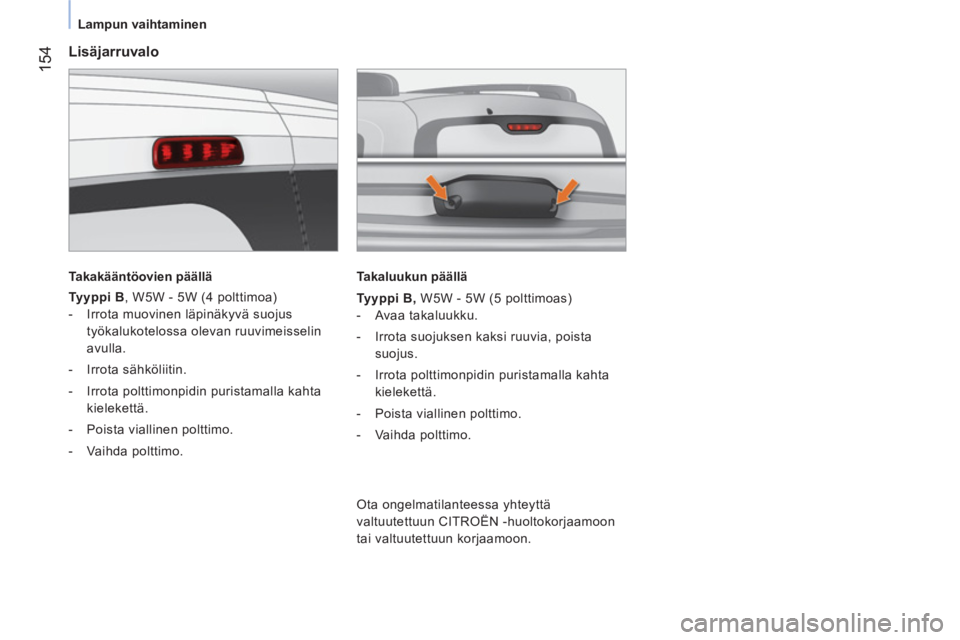

Lisäjarruvalo


Takakääntöovien päällä


Tyyppi B
, W5W - 5W (4 polttimoa)


- Irrota muovinen läpinäkyvä suojus
työkalukotelossa olevan ruuvimeisselin
avulla.

- Irrota sähköliitin.

- Irrota polttimonpidin puristamalla kahta
kielekettä.

- Poista viallinen polttimo.

- Vaihda polttimo.

Takaluukun päällä

Tyyppi B,
W5W - 5W (5 polttimoas)


- Avaa takaluukku.

- Irrota suojuksen kaksi ruuvia, poista
suojus.

- Irrota polttimonpidin puristamalla kahta
kielekettä.

- Poista viallinen polttimo.

- Vaihda polttimo.


Ota ongelmatilanteessa yhteyttä
valtuutettuun CITROËN -huoltokorjaamoon
tai valtuutettuun korjaamoon.

155
7
PIKA-APU



Tuulilasinpyyhkimen sulan vaihtaminen




LASINPYYHKIMEN SULAN VAIHTAMINEN


Tuulilasin- tai takalasinpyyhkimen
sulan vaihtaminen
Ohjeet sulan irrottamiseen:
Nosta tuulilasinpyyhkimen varsi A .
Käännä sulkaa B 90 astetta varressa olevan
kannattimen C ympäri.
Irrota sulan kannatin C . Ohjeet sulan kiinnittämiseen:
Kiinnitä kannatin C sulan B keskiosassa
olevaan reikään.
Laske varsi, jossa on uusi sulka tuulilasiin.

156



Sulakkeen vaihtaminen


SULAKKEEN VAIHTAMINEN

Sulakerasiat (2 kpl) sijaitsevat kojelaudassa
kuljettajan puolella ja konepellin alla.

Sulakkeen irrottaminen ja asentaminen

Jos sähköjärjestelmässä on häiriö, sen syy
on etsittävä ja poistettava ennen sulakkeen
vaihtamista. Sulakkeiden numerot on
merkitty rasiaan.
Käytä aina pienoispinsettejä sulakkeen
irrottamiseen ja sulakelangan kunnon
tarkastamiseen.

Palaneen sulakkeen tilalle täytyy vaihtaa
samanarvoinen (sama väri) ehjä sulake.
Jos vika ilmenee uudelleen pian
sulakkeen vaihtamisen jälkeen, tarkistuta
sähkölaitteisto CITROËN-verkostolla tai
valtuutetussa korjaamossa.
Pääsy kojelaudan sulakkeisiin


- Irrota ruuvit (2 kpl) virta-avaimella ja
käännä rasiaa, niin pääset käsiksi
kojelaudan sulakkeisiin.
CITROËN ei ota mitään vastuuta
eikä maksa mitään korvauksia tai
huoltokustannuksia korjauksista, jotka
johtuvat sellaisten sähkökäyttöisten
lisälaitteiden asennuksesta tai käytöstä,
joita CITROËN-verkosto ei ole toimittanut
tai suositellut, ja joita ei ole asennettu sen
ohjeiden mukaisesti, erityisesti silloin kun
asennettujen lisälaitteiden kulutus ylittää
10 milliampeeria.

A.
Ehjä

B.
Viallinen

C.
Pienoispinsetit


Pääsy moottoritilan sulakkeisiin


- Pääset moottoritilan sulakkeisiin, kun
otat pois vasemman etuvalon liittimen,
jonka jälkeen voit irrottaa rasian
kannen.

157
7
PIKA-APU



Sulakkeen vaihtaminen



Kojelaudassa kuljettajan puolella
olevat sulakkeet

Numero


Ampeeriluku



Toiminnot


F12
7,5 A Oikean lähivalon virransyöttö

F13
7,5 A Vasemman lähivalon virransyöttö - ajovalojen
suunnankorjain

F31
5 A Virransyötön katkaisin moottorin ohjausyksikkö

F32
7,5 A Etuvalo - etukattovalo - takakattovalo

F36
10 A Autoradio - matkapuhelimen liitäntä - ilmastointilaitteen
etupaneeli - EODB-diagnostiikkapistorasia

F37
5 A Jarruvalo - mittaristo

F38
20 A Ovien lukitus

F43
15 A Lasinpyyhkimen pumppu

F47
20 A Kuljettajanp. lasinpyyhkimen moottorin virransyöttö

F48
20 A Matkustajanp. lasinpyyhkimen moottorin virransyöttö

F49
5 A Pysäköintitutkan ohjausyksikkö - takavalojen katkaisin -
ulkoiset sähkötoimiset taustapeilit - sisätilansuojauksen
hälyttimen ohjausyksikkö

F50
7,5 A Turvatyynyjen ohjausyksikkö

F51
7,5 A Jarrupolkimen katkaisin - kytkinpolkimen katkaisin -
sähköisten ulkopeilien kytkin - Bluetooth-järjestelmä

F53
5 A Mittaristo - takasumuvalo

158



Sulakkeen vaihtaminen



Numero


Ampeeriluku



Toiminnot


F41
7,5 A Ulkopeilien huurteenpoisto

F94
15 A Savukkeensytytin

F96
15 A Lisävarusteiden pistorasia 12 V

F97
10 A Kuljettajan istuinlämmitys

F98
10 A Matkustajan istuinlämmitys
