FIAT 124 SPIDER 2020 Betriebsanleitung (in German)

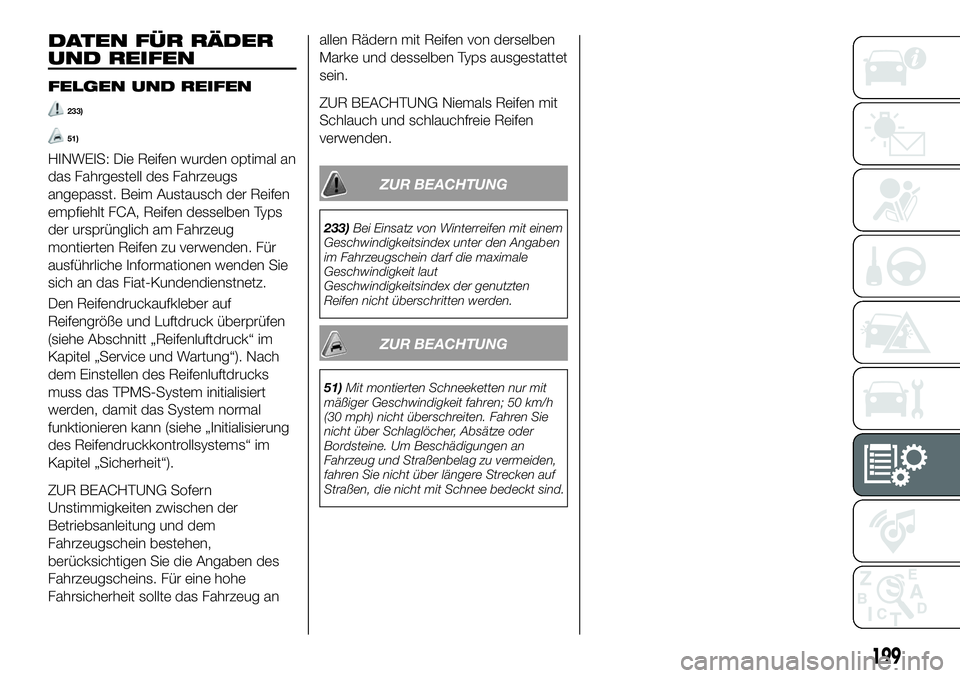

DATEN FÜR RÄDER
UND REIFEN
FELGEN UND REIFEN
233)
51)
HINWEIS: Die Reifen wurden optimal an
das Fahrgestell des Fahrzeugs
angepasst. Beim Austausch der Reifen
empfiehlt FCA, Reifen desselben Typs
der ursprünglich am Fahrzeug
montierten Reifen zu verwenden. Für
ausführliche Informationen wenden Sie
sich an das Fiat-Kundendienstnetz.
Den Reifendruckaufkleber auf
Reifengröße und Luftdruck überprüfen
(siehe Abschnitt „Reifenluftdruck“ im
Kapitel „Service und Wartung“). Nach
dem Einstellen des Reifenluftdrucks
muss das TPMS-System initialisiert
werden, damit das System normal
funktionieren kann (siehe „Initialisierung
des Reifendruckkontrollsystems“ im
Kapitel „Sicherheit“).
ZUR BEACHTUNG Sofern
Unstimmigkeiten zwischen der
Betriebsanleitung und dem
Fahrzeugschein bestehen,
berücksichtigen Sie die Angaben des
Fahrzeugscheins. Für eine hohe
Fahrsicherheit sollte das Fahrzeug anallen Rädern mit Reifen von derselben
Marke und desselben Typs ausgestattet
sein.
ZUR BEACHTUNG Niemals Reifen mit
Schlauch und schlauchfreie Reifen
verwenden.
ZUR BEACHTUNG
233)Bei Einsatz von Winterreifen mit einem
Geschwindigkeitsindex unter den Angaben
im Fahrzeugschein darf die maximale
Geschwindigkeit laut
Geschwindigkeitsindex der genutzten
Reifen nicht überschritten werden.
ZUR BEACHTUNG
51)Mit montierten Schneeketten nur mit
mäßiger Geschwindigkeit fahren; 50 km/h
(30 mph) nicht überschreiten. Fahren Sie
nicht über Schlaglöcher, Absätze oder
Bordsteine. Um Beschädigungen an
Fahrzeug und Straßenbelag zu vermeiden,
fahren Sie nicht über längere Strecken auf
Straßen, die nicht mit Schnee bedeckt sind.
199

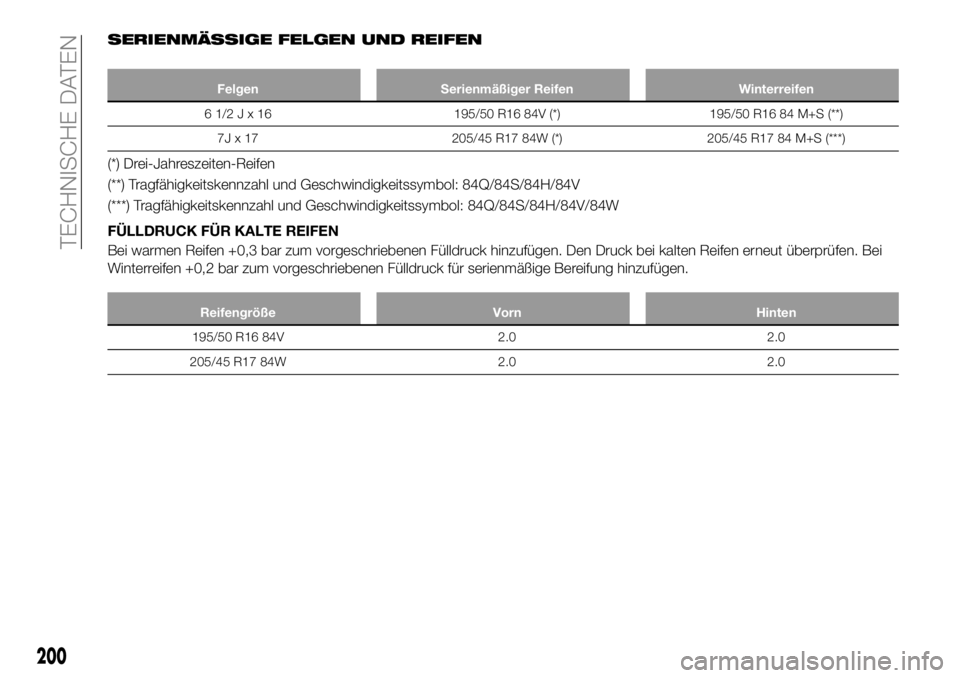

SERIENMÄSSIGE FELGEN UND REIFEN
Felgen Serienmäßiger Reifen Winterreifen
61/2Jx16195/50 R16 84V (*) 195/50 R16 84 M+S (**)
7J x 17 205/45 R17 84W (*) 205/45 R17 84 M+S (***)
(*) Drei-Jahreszeiten-Reifen
(**) Tragfähigkeitskennzahl und Geschwindigkeitssymbol: 84Q/84S/84H/84V
(***) Tragfähigkeitskennzahl und Geschwindigkeitssymbol: 84Q/84S/84H/84V/84W
FÜLLDRUCK FÜR KALTE REIFEN
Bei warmen Reifen +0,3 bar zum vorgeschriebenen Fülldruck hinzufügen. Den Druck bei kalten Reifen erneut überprüfen. Bei
Winterreifen +0,2 bar zum vorgeschriebenen Fülldruck für serienmäßige Bereifung hinzufügen.
Reifengröße Vorn Hinten
195/50 R16 84V 2.0 2.0
205/45 R17 84W 2.0 2.0
200
TECHNISCHE DATEN

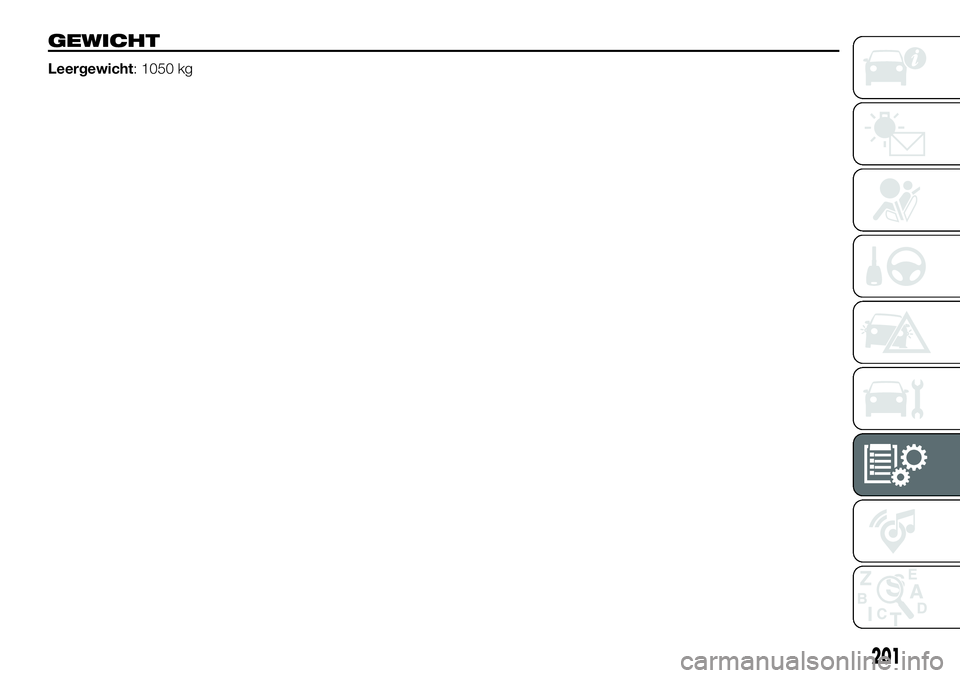

GEWICHT
Leergewicht: 1050 kg
201

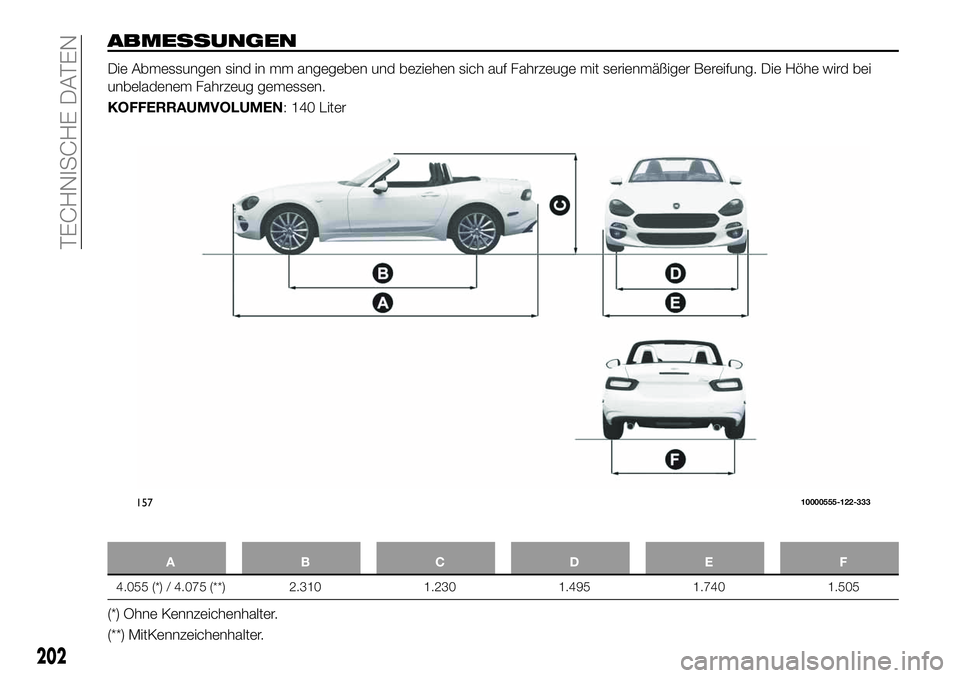

ABMESSUNGEN
Die Abmessungen sind in mm angegeben und beziehen sich auf Fahrzeuge mit serienmäßiger Bereifung. Die Höhe wird bei
unbeladenem Fahrzeug gemessen.
KOFFERRAUMVOLUMEN: 140 Liter
ABCDE F
4.055 (*) / 4.075 (**) 2.310 1.230 1.495 1.740 1.505
(*) Ohne Kennzeichenhalter.
(**) MitKennzeichenhalter.
15710000555-122-333
202
TECHNISCHE DATEN

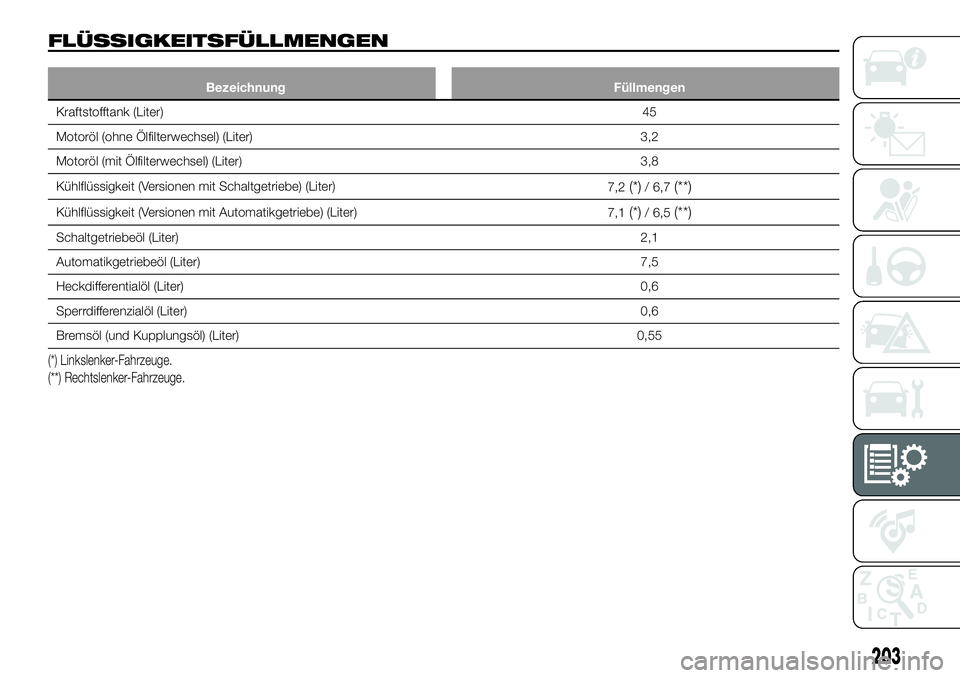

FLÜSSIGKEITSFÜLLMENGEN
Bezeichnung Füllmengen
Kraftstofftank (Liter)45
Motoröl (ohne Ölfilterwechsel) (Liter) 3,2
Motoröl (mit Ölfilterwechsel) (Liter) 3,8
Kühlflüssigkeit (Versionen mit Schaltgetriebe) (Liter)
7,2
(*)/ 6,7(**)
Kühlflüssigkeit (Versionen mit Automatikgetriebe) (Liter)
7,1(*)/ 6,5(**)
Schaltgetriebeöl (Liter)2,1
Automatikgetriebeöl (Liter)7,5
Heckdifferentialöl (Liter)0,6
Sperrdifferenzialöl (Liter)0,6
Bremsöl (und Kupplungsöl) (Liter) 0,55
(*) Linkslenker-Fahrzeuge.
(**) Rechtslenker-Fahrzeuge.
203

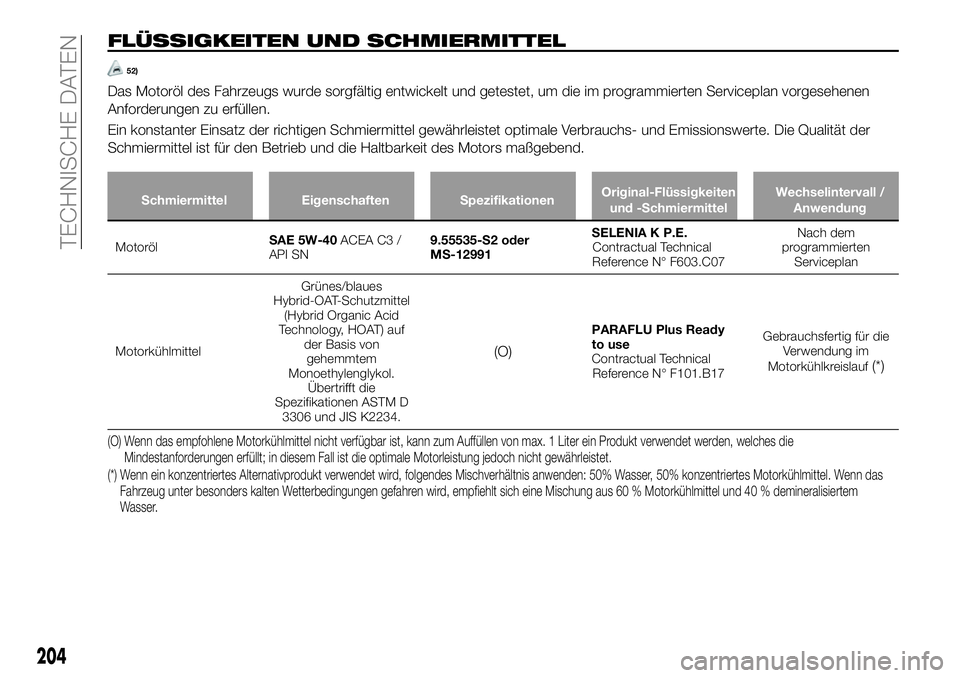

FLÜSSIGKEITEN UND SCHMIERMITTEL
52)
Das Motoröl des Fahrzeugs wurde sorgfältig entwickelt und getestet, um die im programmierten Serviceplan vorgesehenen
Anforderungen zu erfüllen.
Ein konstanter Einsatz der richtigen Schmiermittel gewährleistet optimale Verbrauchs- und Emissionswerte. Die Qualität der
Schmiermittel ist für den Betrieb und die Haltbarkeit des Motors maßgebend.
Schmiermittel Eigenschaften SpezifikationenOriginal-Flüssigkeiten
und -SchmiermittelWechselintervall /
Anwendung
MotorölSAE 5W-40ACEA C3 /
API SN9.55535-S2 oder
MS-12991SELENIA K P.E.
Contractual Technical
Reference N° F603.C07Nach dem
programmierten
Serviceplan
MotorkühlmittelGrünes/blaues
Hybrid-OAT-Schutzmittel
(Hybrid Organic Acid
Technology, HOAT) auf
der Basis von
gehemmtem
Monoethylenglykol.
Übertrifft die
Spezifikationen ASTM D
3306 und JIS K2234.
(O)
PARAFLU Plus Ready
to use
Contractual Technical
Reference N° F101.B17Gebrauchsfertig für die
Verwendung im
Motorkühlkreislauf
(*)
(O) Wenn das empfohlene Motorkühlmittel nicht verfügbar ist, kann zum Auffüllen von max. 1 Liter ein Produkt verwendet werden, welches die
Mindestanforderungen erfüllt; in diesem Fall ist die optimale Motorleistung jedoch nicht gewährleistet.
(*) Wenn ein konzentriertes Alternativprodukt verwendet wird, folgendes Mischverhältnis anwenden: 50% Wasser, 50% konzentriertes Motorkühlmittel. Wenn das
Fahrzeug unter besonders kalten Wetterbedingungen gefahren wird, empfiehlt sich eine Mischung aus 60 % Motorkühlmittel und 40 % demineralisiertem
Wasser.
204
TECHNISCHE DATEN

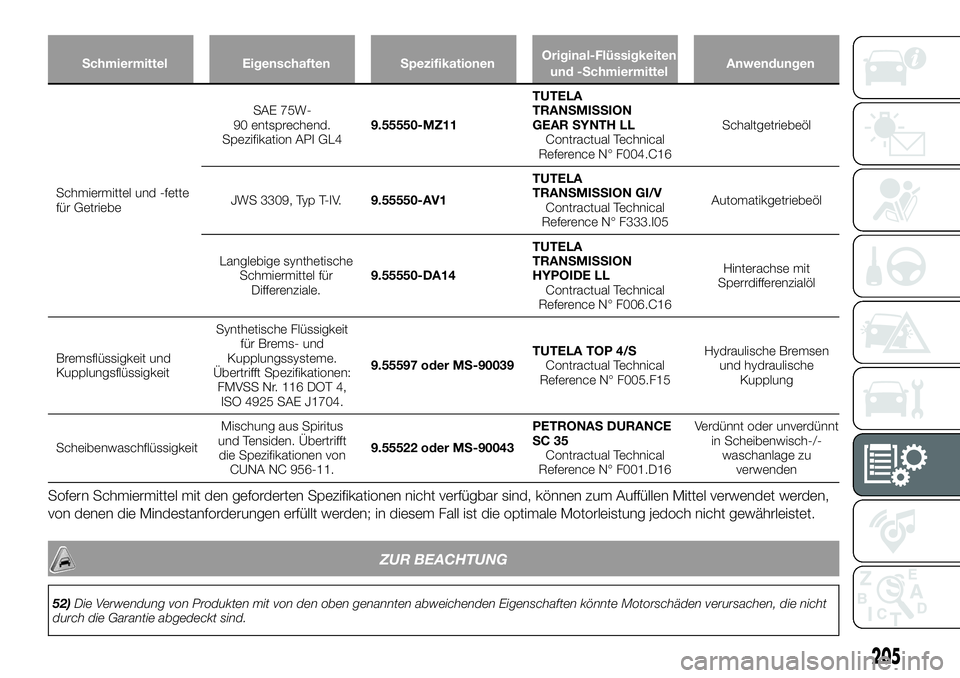

Schmiermittel Eigenschaften SpezifikationenOriginal-Flüssigkeiten
und -SchmiermittelAnwendungen
Schmiermittel und -fette
für GetriebeSAE 75W-
90 entsprechend.
Spezifikation API GL49.55550-MZ11TUTELA
TRANSMISSION
GEAR SYNTH LL
Contractual Technical
Reference N° F004.C16Schaltgetriebeöl
JWS 3309, Typ T-IV.9.55550-AV1TUTELA
TRANSMISSION GI/V
Contractual Technical
Reference N° F333.I05Automatikgetriebeöl
Langlebige synthetische
Schmiermittel für
Differenziale.9.55550-DA14TUTELA
TRANSMISSION
HYPOIDE LL
Contractual Technical
Reference N° F006.C16Hinterachse mit
Sperrdifferenzialöl
Bremsflüssigkeit und
KupplungsflüssigkeitSynthetische Flüssigkeit
für Brems- und
Kupplungssysteme.
Übertrifft Spezifikationen:
FMVSS Nr. 116 DOT 4,
ISO 4925 SAE J1704.9.55597 oder MS-90039TUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15Hydraulische Bremsen
und hydraulische
Kupplung
ScheibenwaschflüssigkeitMischung aus Spiritus
und Tensiden. Übertrifft
die Spezifikationen von
CUNA NC 956-11.9.55522 oder MS-90043PETRONAS DURANCE
SC 35
Contractual Technical
Reference N° F001.D16Verdünnt oder unverdünnt
in Scheibenwisch-/-
waschanlage zu
verwenden
Sofern Schmiermittel mit den geforderten Spezifikationen nicht verfügbar sind, können zum Auffüllen Mittel verwendet werden,
von denen die Mindestanforderungen erfüllt werden; in diesem Fall ist die optimale Motorleistung jedoch nicht gewährleistet.
ZUR BEACHTUNG
52)Die Verwendung von Produkten mit von den oben genannten abweichenden Eigenschaften könnte Motorschäden verursachen, die nicht
durch die Garantie abgedeckt sind.
205

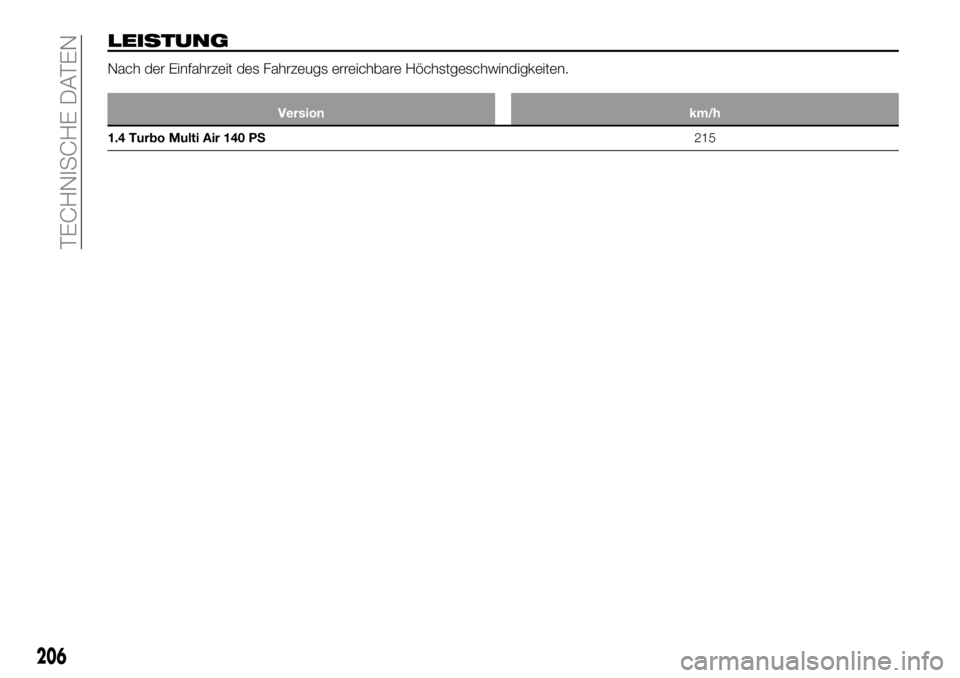

LEISTUNG
Nach der Einfahrzeit des Fahrzeugs erreichbare Höchstgeschwindigkeiten.
Version km/h
1.4 Turbo Multi Air 140 PS215
206
TECHNISCHE DATEN

207

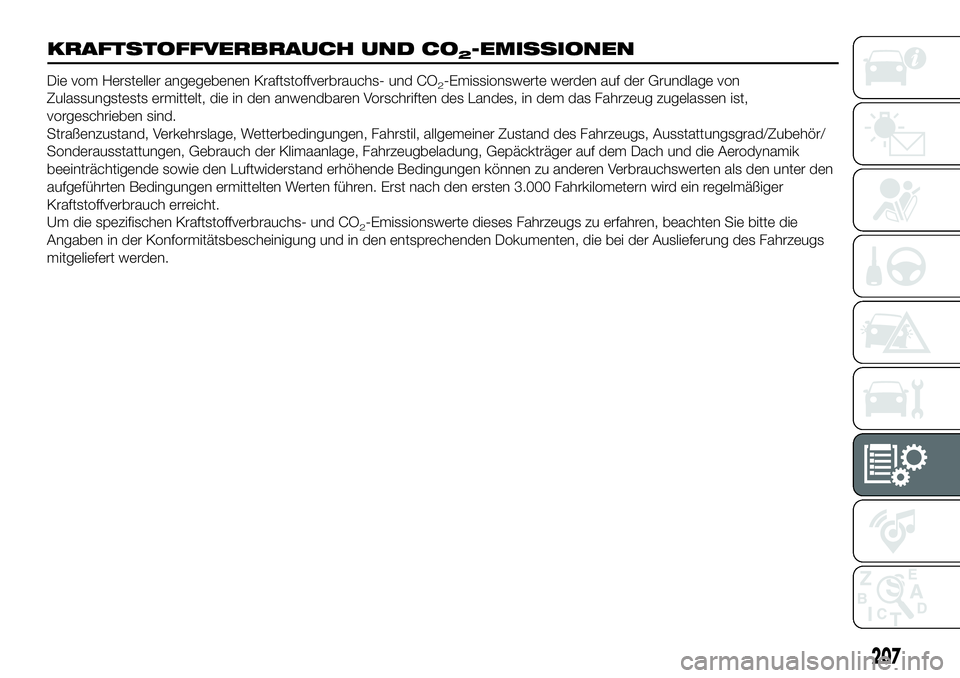

KRAFTSTOFFVERBRAUCH UND CO2-EMISSIONEN
Die vom Hersteller angegebenen Kraftstoffverbrauchs- und CO2-Emissionswerte werden auf der Grundlage von
Zulassungstests ermittelt, die in den anwendbaren Vorschriften des Landes, in dem das Fahrzeug zugelassen ist,
vorgeschrieben sind.
Straßenzustand, Verkehrslage, Wetterbedingungen, Fahrstil, allgemeiner Zustand des Fahrzeugs, Ausstattungsgrad/Zubehör/
Sonderausstattungen, Gebrauch der Klimaanlage, Fahrzeugbeladung, Gepäckträger auf dem Dach und die Aerodynamik
beeinträchtigende sowie den Luftwiderstand erhöhende Bedingungen können zu anderen Verbrauchswerten als den unter den
aufgeführten Bedingungen ermittelten Werten führen. Erst nach den ersten 3.000 Fahrkilometern wird ein regelmäßiger
Kraftstoffverbrauch erreicht.
Um die spezifischen Kraftstoffverbrauchs- und CO
2-Emissionswerte dieses Fahrzeugs zu erfahren, beachten Sie bitte die
Angaben in der Konformitätsbescheinigung und in den entsprechenden Dokumenten, die bei der Auslieferung des Fahrzeugs
mitgeliefert werden.

208
TECHNISCHE DATEN

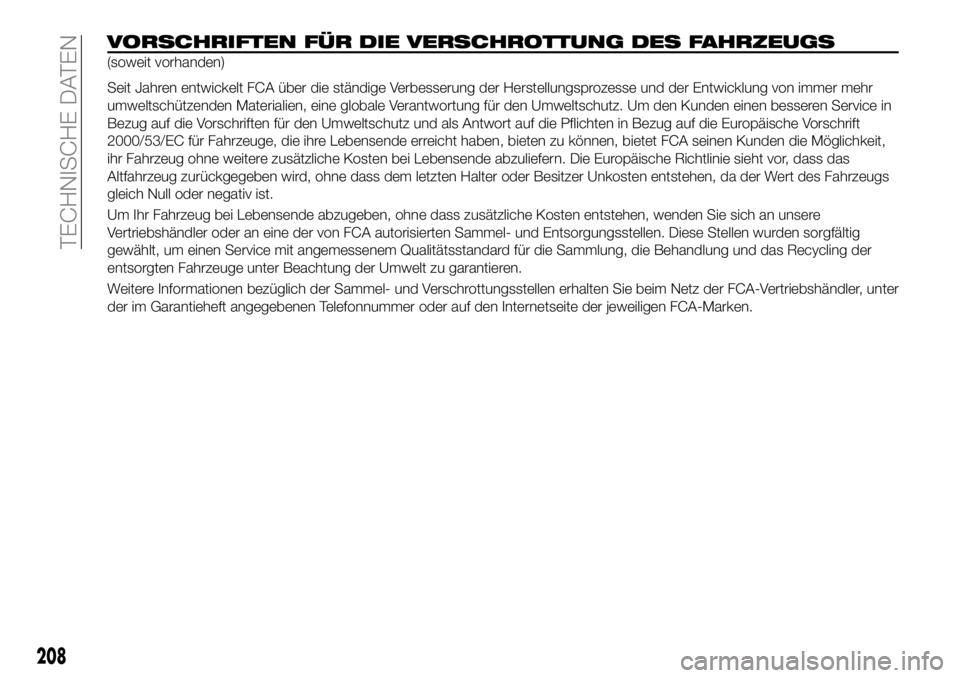

VORSCHRIFTEN FÜR DIE VERSCHROTTUNG DES FAHRZEUGS
(soweit vorhanden)
Seit Jahren entwickelt FCA über die ständige Verbesserung der Herstellungsprozesse und der Entwicklung von immer mehr
umweltschützenden Materialien, eine globale Verantwortung für den Umweltschutz. Um den Kunden einen besseren Service in
Bezug auf die Vorschriften für den Umweltschutz und als Antwort auf die Pflichten in Bezug auf die Europäische Vorschrift
2000/53/EC für Fahrzeuge, die ihre Lebensende erreicht haben, bieten zu können, bietet FCA seinen Kunden die Möglichkeit,
ihr Fahrzeug ohne weitere zusätzliche Kosten bei Lebensende abzuliefern. Die Europäische Richtlinie sieht vor, dass das
Altfahrzeug zurückgegeben wird, ohne dass dem letzten Halter oder Besitzer Unkosten entstehen, da der Wert des Fahrzeugs
gleich Null oder negativ ist.
Um Ihr Fahrzeug bei Lebensende abzugeben, ohne dass zusätzliche Kosten entstehen, wenden Sie sich an unsere
Vertriebshändler oder an eine der von FCA autorisierten Sammel- und Entsorgungsstellen. Diese Stellen wurden sorgfältig
gewählt, um einen Service mit angemessenem Qualitätsstandard für die Sammlung, die Behandlung und das Recycling der
entsorgten Fahrzeuge unter Beachtung der Umwelt zu garantieren.
Weitere Informationen bezüglich der Sammel- und Verschrottungsstellen erhalten Sie beim Netz der FCA-Vertriebshändler, unter
der im Garantieheft angegebenen Telefonnummer oder auf den Internetseite der jeweiligen FCA-Marken.
