FIAT 124 SPIDER 2020 Drift- og vedlikeholdshåndbok (in Norwegian)

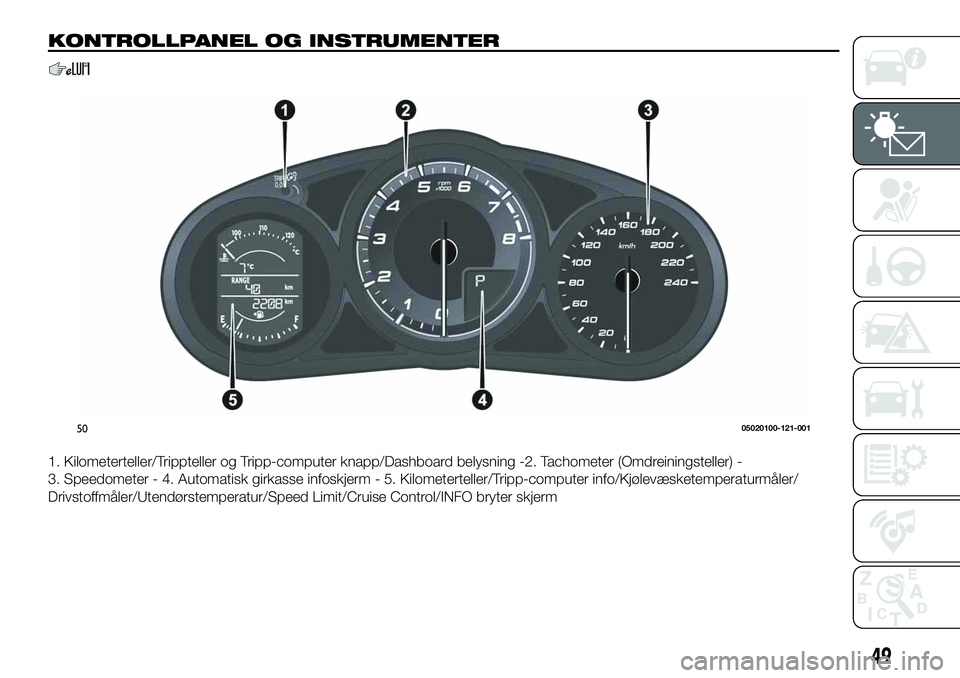

KONTROLLPANEL OG INSTRUMENTER
1. Kilometerteller/Trippteller og Tripp-computer knapp/Dashboard belysning -2. Tachometer (Omdreiningsteller) -
3. Speedometer - 4. Automatisk girkasse infoskjerm - 5. Kilometerteller/Tripp-computer info/Kjølevæsketemperaturmåler/
Drivstoffmåler/Utendørstemperatur/Speed Limit/Cruise Control/INFO bryter skjerm
5005020100-121-001
49

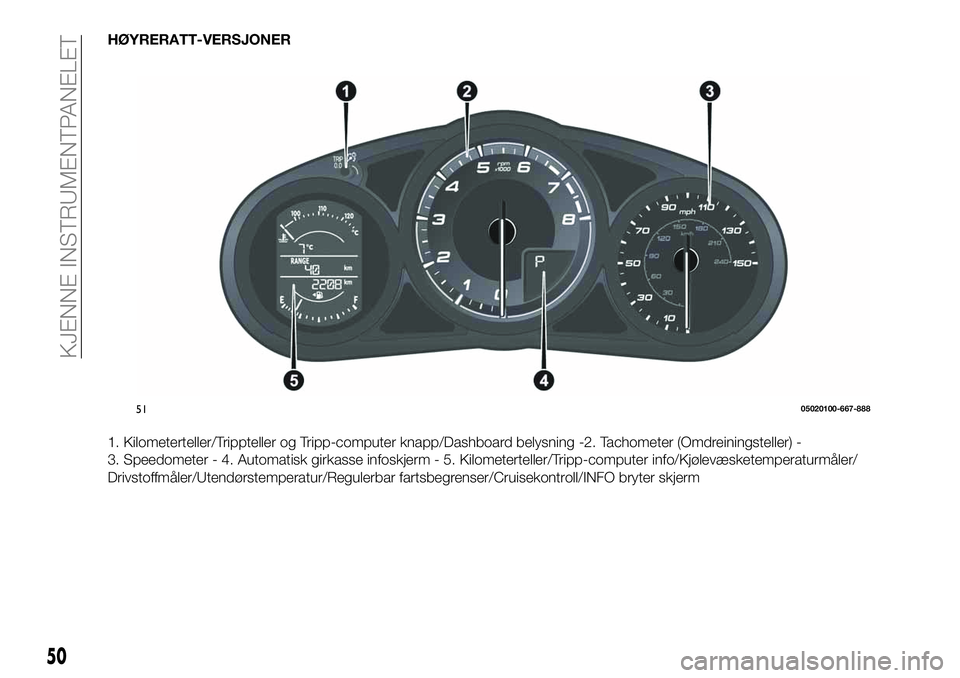

HØYRERATT-VERSJONER
1. Kilometerteller/Trippteller og Tripp-computer knapp/Dashboard belysning -2. Tachometer (Omdreiningsteller) -
3. Speedometer - 4. Automatisk girkasse infoskjerm - 5. Kilometerteller/Tripp-computer info/Kjølevæsketemperaturmåler/
Drivstoffmåler/Utendørstemperatur/Regulerbar fartsbegrenser/Cruisekontroll/INFO bryter skjerm
5105020100-667-888
50
KJENNE INSTRUMENTPANELET

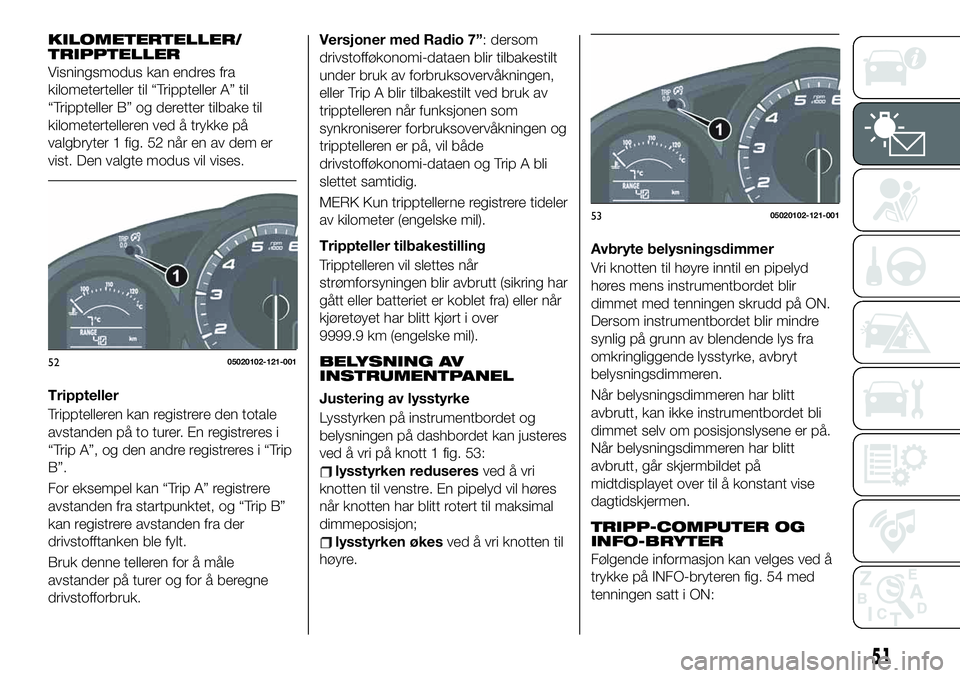

KILOMETERTELLER/
TRIPPTELLER
Visningsmodus kan endres fra
kilometerteller til “Trippteller A” til
“Trippteller B” og deretter tilbake til
kilometertelleren ved å trykke på
valgbryter 1 fig. 52 når en av dem er
vist. Den valgte modus vil vises.
Trippteller
Tripptelleren kan registrere den totale
avstanden på to turer. En registreres i
“Trip A”, og den andre registreres i “Trip
B”.
For eksempel kan “Trip A” registrere
avstanden fra startpunktet, og “Trip B”
kan registrere avstanden fra der
drivstofftanken ble fylt.
Bruk denne telleren for å måle
avstander på turer og for å beregne
drivstofforbruk.Versjoner med Radio 7”: dersom
drivstofføkonomi-dataen blir tilbakestilt
under bruk av forbruksovervåkningen,
eller Trip A blir tilbakestilt ved bruk av
tripptelleren når funksjonen som
synkroniserer forbruksovervåkningen og
tripptelleren er på, vil både
drivstofføkonomi-dataen og Trip A bli
slettet samtidig.
MERK Kun tripptellerne registrere tideler
av kilometer (engelske mil).
Trippteller tilbakestilling
Tripptelleren vil slettes når
strømforsyningen blir avbrutt (sikring har
gått eller batteriet er koblet fra) eller når
kjøretøyet har blitt kjørt i over
9999.9 km (engelske mil).
BELYSNING AV
INSTRUMENTPANEL
Justering av lysstyrke
Lysstyrken på instrumentbordet og
belysningen på dashbordet kan justeres
ved å vri på knott 1 fig. 53:
lysstyrken reduseresved å vri
knotten til venstre. En pipelyd vil høres
når knotten har blitt rotert til maksimal
dimmeposisjon;
lysstyrken økesved å vri knotten til
høyre.Avbryte belysningsdimmer
Vri knotten til høyre inntil en pipelyd
høres mens instrumentbordet blir
dimmet med tenningen skrudd på ON.
Dersom instrumentbordet blir mindre
synlig på grunn av blendende lys fra
omkringliggende lysstyrke, avbryt
belysningsdimmeren.
Når belysningsdimmeren har blitt
avbrutt, kan ikke instrumentbordet bli
dimmet selv om posisjonslysene er på.
Når belysningsdimmeren har blitt
avbrutt, går skjermbildet på
midtdisplayet over til å konstant vise
dagtidskjermen.TRIPP-COMPUTER OG
INFO-BRYTER
Følgende informasjon kan velges ved å
trykke på INFO-bryteren fig. 54 med
tenningen satt i ON:
5205020102-121-001
5305020102-121-001
51

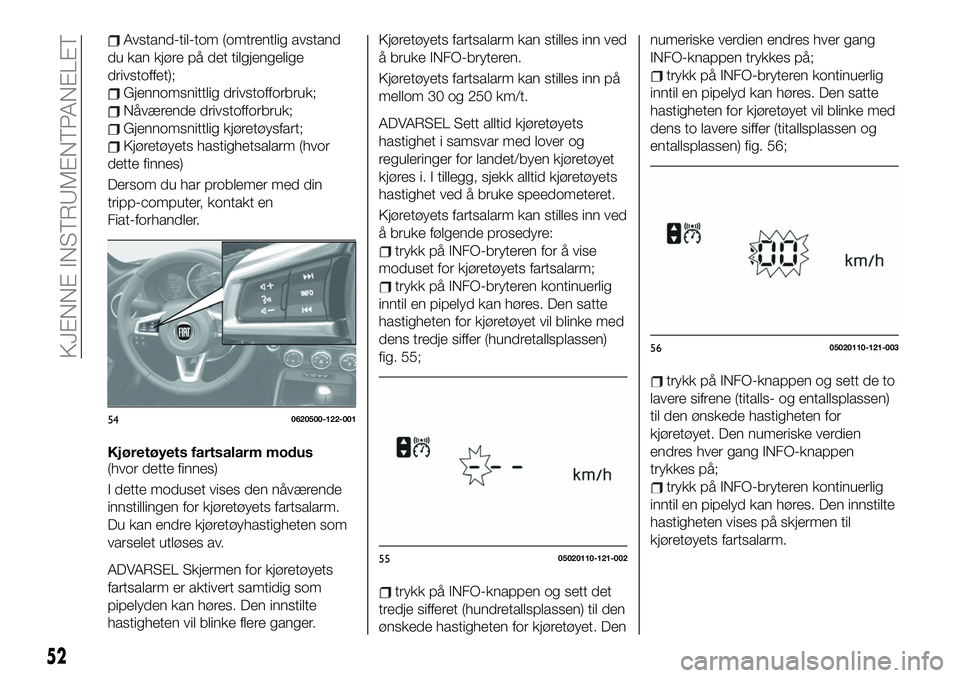

Avstand-til-tom (omtrentlig avstand
du kan kjøre på det tilgjengelige
drivstoffet);
Gjennomsnittlig drivstofforbruk;
Nåværende drivstofforbruk;
Gjennomsnittlig kjøretøysfart;
Kjøretøyets hastighetsalarm (hvor
dette finnes)
Dersom du har problemer med din
tripp-computer, kontakt en
Fiat-forhandler.
Kjøretøyets fartsalarm modus
(hvor dette finnes)
I dette moduset vises den nåværende
innstillingen for kjøretøyets fartsalarm.
Du kan endre kjøretøyhastigheten som
varselet utløses av.
ADVARSEL Skjermen for kjøretøyets
fartsalarm er aktivert samtidig som
pipelyden kan høres. Den innstilte
hastigheten vil blinke flere ganger.
Kjøretøyets fartsalarm kan stilles inn ved
å bruke INFO-bryteren.
Kjøretøyets fartsalarm kan stilles inn på
mellom 30 og 250 km/t.
ADVARSEL Sett alltid kjøretøyets
hastighet i samsvar med lover og
reguleringer for landet/byen kjøretøyet
kjøres i. I tillegg, sjekk alltid kjøretøyets
hastighet ved å bruke speedometeret.
Kjøretøyets fartsalarm kan stilles inn ved
å bruke følgende prosedyre:
trykk på INFO-bryteren for å vise
moduset for kjøretøyets fartsalarm;
trykk på INFO-bryteren kontinuerlig
inntil en pipelyd kan høres. Den satte
hastigheten for kjøretøyet vil blinke med
dens tredje siffer (hundretallsplassen)
fig. 55;
trykk på INFO-knappen og sett det
tredje sifferet (hundretallsplassen) til den
ønskede hastigheten for kjøretøyet. Dennumeriske verdien endres hver gang
INFO-knappen trykkes på;
trykk på INFO-bryteren kontinuerlig
inntil en pipelyd kan høres. Den satte
hastigheten for kjøretøyet vil blinke med
dens to lavere siffer (titallsplassen og
entallsplassen) fig. 56;
trykk på INFO-knappen og sett de to
lavere sifrene (titalls- og entallsplassen)
til den ønskede hastigheten for
kjøretøyet. Den numeriske verdien
endres hver gang INFO-knappen
trykkes på;
trykk på INFO-bryteren kontinuerlig
inntil en pipelyd kan høres. Den innstilte
hastigheten vises på skjermen til
kjøretøyets fartsalarm.
540620500-122-001
5505020110-121-002
5605020110-121-003
52
KJENNE INSTRUMENTPANELET

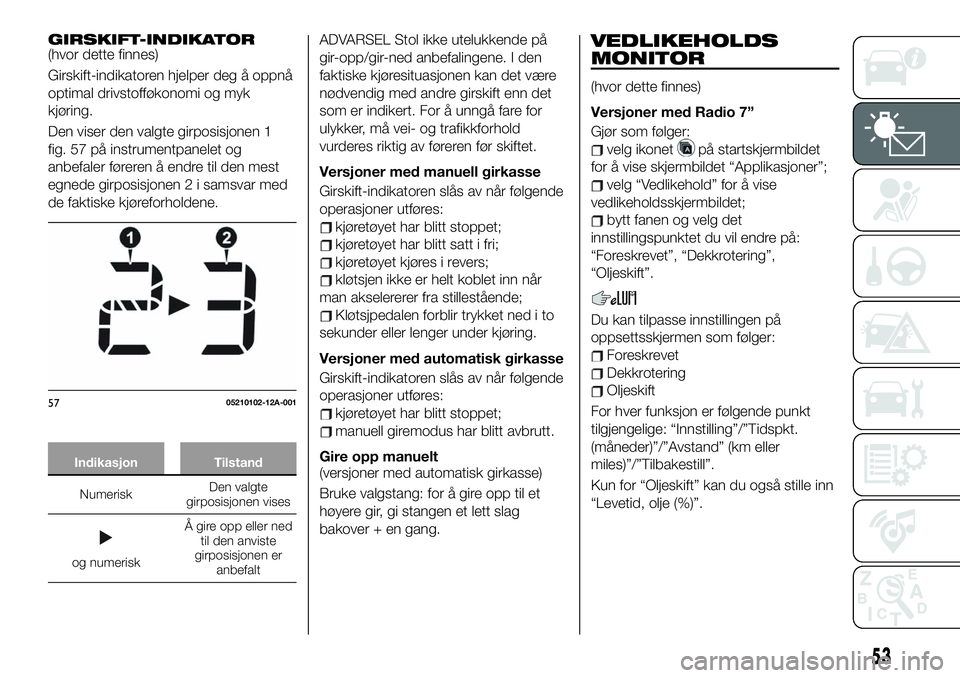

GIRSKIFT-INDIKATOR(hvor dette finnes)
Girskift-indikatoren hjelper deg å oppnå
optimal drivstofføkonomi og myk
kjøring.
Den viser den valgte girposisjonen 1
fig. 57 på instrumentpanelet og
anbefaler føreren å endre til den mest
egnede girposisjonen 2 i samsvar med
de faktiske kjøreforholdene.
Indikasjon Tilstand
NumeriskDen valgte
girposisjonen vises
og numeriskÅ gire opp eller ned
til den anviste
girposisjonen er
anbefalt
ADVARSEL Stol ikke utelukkende på
gir-opp/gir-ned anbefalingene. I den
faktiske kjøresituasjonen kan det være
nødvendig med andre girskift enn det
som er indikert. For å unngå fare for
ulykker, må vei- og trafikkforhold
vurderes riktig av føreren før skiftet.
Versjoner med manuell girkasse
Girskift-indikatoren slås av når følgende
operasjoner utføres:
kjøretøyet har blitt stoppet;
kjøretøyet har blitt satt i fri;
kjøretøyet kjøres i revers;
kløtsjen ikke er helt koblet inn når
man akselererer fra stillestående;
Kløtsjpedalen forblir trykket ned i to
sekunder eller lenger under kjøring.
Versjoner med automatisk girkasse
Girskift-indikatoren slås av når følgende
operasjoner utføres:
kjøretøyet har blitt stoppet;
manuell giremodus har blitt avbrutt.
Gire opp manuelt
(versjoner med automatisk girkasse)
Bruke valgstang: for å gire opp til et
høyere gir, gi stangen et lett slag
bakover + en gang.
VEDLIKEHOLDS
MONITOR
(hvor dette finnes)
Versjoner med Radio 7”
Gjør som følger:
velg ikonetpå startskjermbildet
for å vise skjermbildet “Applikasjoner”;
velg “Vedlikehold” for å vise
vedlikeholdsskjermbildet;
bytt fanen og velg det
innstillingspunktet du vil endre på:
“Foreskrevet”, “Dekkrotering”,
“Oljeskift”.
Du kan tilpasse innstillingen på
oppsettsskjermen som følger:
Foreskrevet
Dekkrotering
Oljeskift
For hver funksjon er følgende punkt
tilgjengelige: “Innstilling”/”Tidspkt.
(måneder)”/”Avstand” (km eller
miles)”/”Tilbakestill”.
Kun for “Oljeskift” kan du også stille inn
“Levetid, olje (%)”.5705210102-12A-001
53

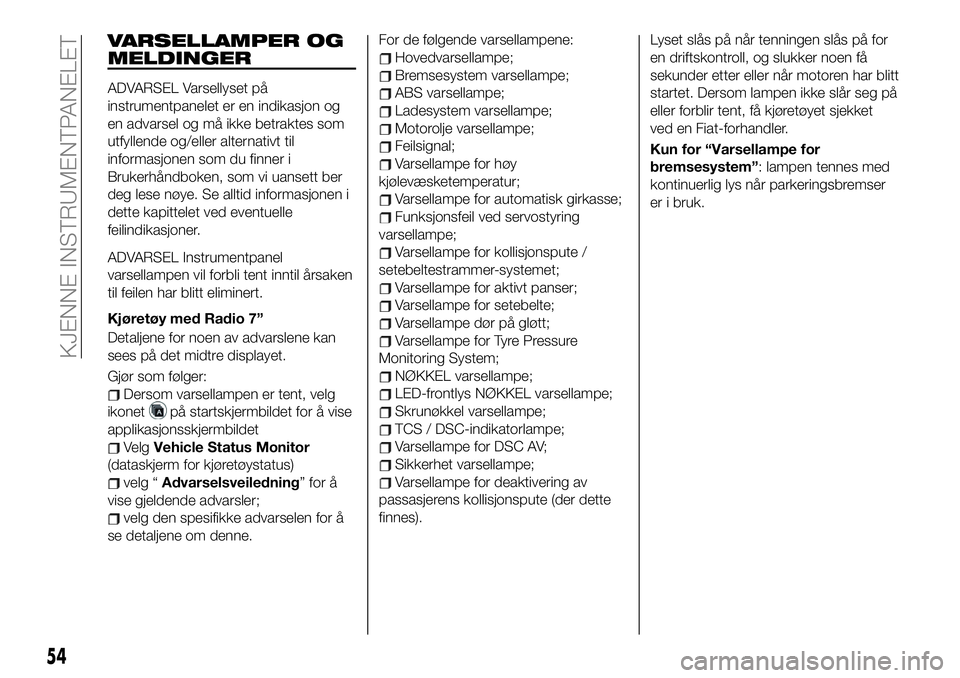

VARSELLAMPER OG
MELDINGER
ADVARSEL Varsellyset på
instrumentpanelet er en indikasjon og
en advarsel og må ikke betraktes som
utfyllende og/eller alternativt til
informasjonen som du finner i
Brukerhåndboken, som vi uansett ber
deg lese nøye. Se alltid informasjonen i
dette kapittelet ved eventuelle
feilindikasjoner.
ADVARSEL Instrumentpanel
varsellampen vil forbli tent inntil årsaken
til feilen har blitt eliminert.
Kjøretøy med Radio 7”
Detaljene for noen av advarslene kan
sees på det midtre displayet.
Gjør som følger:
Dersom varsellampen er tent, velg
ikonet
på startskjermbildet for å vise
applikasjonsskjermbildet
VelgVehicle Status Monitor
(dataskjerm for kjøretøystatus)
velg “Advarselsveiledning” for å
vise gjeldende advarsler;
velg den spesifikke advarselen for å
se detaljene om denne.For de følgende varsellampene:
Hovedvarsellampe;
Bremsesystem varsellampe;
ABS varsellampe;
Ladesystem varsellampe;
Motorolje varsellampe;
Feilsignal;
Varsellampe for høy
kjølevæsketemperatur;
Varsellampe for automatisk girkasse;
Funksjonsfeil ved servostyring
varsellampe;
Varsellampe for kollisjonspute /
setebeltestrammer-systemet;
Varsellampe for aktivt panser;
Varsellampe for setebelte;
Varsellampe dør på gløtt;
Varsellampe for Tyre Pressure
Monitoring System;
NØKKEL varsellampe;
LED-frontlys NØKKEL varsellampe;
Skrunøkkel varsellampe;
TCS / DSC-indikatorlampe;
Varsellampe for DSC AV;
Sikkerhet varsellampe;
Varsellampe for deaktivering av
passasjerens kollisjonspute (der dette
finnes).Lyset slås på når tenningen slås på for
en driftskontroll, og slukker noen få
sekunder etter eller når motoren har blitt
startet. Dersom lampen ikke slår seg på
eller forblir tent, få kjøretøyet sjekket
ved en Fiat-forhandler.
Kun for “Varsellampe for
bremsesystem”: lampen tennes med
kontinuerlig lys når parkeringsbremser
er i bruk.
54
KJENNE INSTRUMENTPANELET

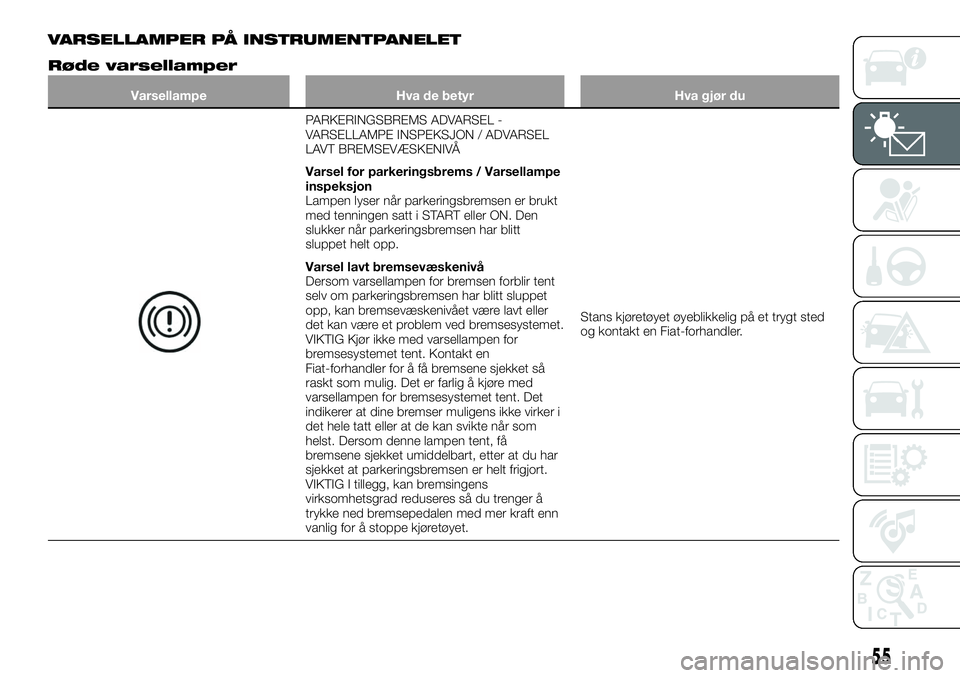

VARSELLAMPER PÅ INSTRUMENTPANELET
Røde varsellamper
Varsellampe Hva de betyr Hva gjør du
PARKERINGSBREMS ADVARSEL -
VARSELLAMPE INSPEKSJON / ADVARSEL
LAVT BREMSEVÆSKENIVÅ
Varsel for parkeringsbrems / Varsellampe
inspeksjon
Lampen lyser når parkeringsbremsen er brukt
med tenningen satt i START eller ON. Den
slukker når parkeringsbremsen har blitt
sluppet helt opp.
Varsel lavt bremsevæskenivå
Dersom varsellampen for bremsen forblir tent
selv om parkeringsbremsen har blitt sluppet
opp, kan bremsevæskenivået være lavt eller
det kan være et problem ved bremsesystemet.
VIKTIG Kjør ikke med varsellampen for
bremsesystemet tent. Kontakt en
Fiat-forhandler for å få bremsene sjekket så
raskt som mulig. Det er farlig å kjøre med
varsellampen for bremsesystemet tent. Det
indikerer at dine bremser muligens ikke virker i
det hele tatt eller at de kan svikte når som
helst. Dersom denne lampen tent, få
bremsene sjekket umiddelbart, etter at du har
sjekket at parkeringsbremsen er helt frigjort.
VIKTIG I tillegg, kan bremsingens
virksomhetsgrad reduseres så du trenger å
trykke ned bremsepedalen med mer kraft enn
vanlig for å stoppe kjøretøyet.Stans kjøretøyet øyeblikkelig på et trygt sted
og kontakt en Fiat-forhandler.
55

Varsellampe Hva de betyr Hva gjør du

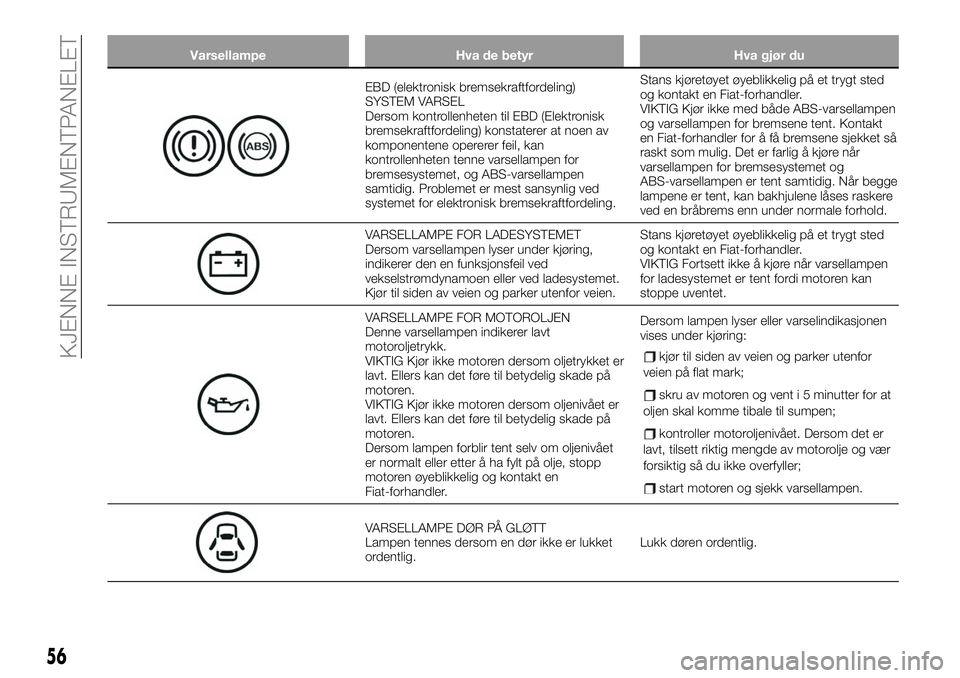

EBD (elektronisk bremsekraftfordeling)
SYSTEM VARSEL
Dersom kontrollenheten til EBD (Elektronisk
bremsekraftfordeling) konstaterer at noen av
komponentene opererer feil, kan
kontrollenheten tenne varsellampen for
bremsesystemet, og ABS-varsellampen
samtidig. Problemet er mest sansynlig ved
systemet for elektronisk bremsekraftfordeling.Stans kjøretøyet øyeblikkelig på et trygt sted
og kontakt en Fiat-forhandler.
VIKTIG Kjør ikke med både ABS-varsellampen
og varsellampen for bremsene tent. Kontakt
en Fiat-forhandler for å få bremsene sjekket så
raskt som mulig. Det er farlig å kjøre når
varsellampen for bremsesystemet og
ABS-varsellampen er tent samtidig. Når begge
lampene er tent, kan bakhjulene låses raskere
ved en bråbrems enn under normale forhold.
VARSELLAMPE FOR LADESYSTEMET
Dersom varsellampen lyser under kjøring,
indikerer den en funksjonsfeil ved
vekselstrømdynamoen eller ved ladesystemet.
Kjør til siden av veien og parker utenfor veien.Stans kjøretøyet øyeblikkelig på et trygt sted
og kontakt en Fiat-forhandler.
VIKTIG Fortsett ikke å kjøre når varsellampen
for ladesystemet er tent fordi motoren kan
stoppe uventet.
VARSELLAMPE FOR MOTOROLJEN
Denne varsellampen indikerer lavt
motoroljetrykk.
VIKTIG Kjør ikke motoren dersom oljetrykket er
lavt. Ellers kan det føre til betydelig skade på
motoren.
VIKTIG Kjør ikke motoren dersom oljenivået er
lavt. Ellers kan det føre til betydelig skade på
motoren.
Dersom lampen forblir tent selv om oljenivået
er normalt eller etter å ha fylt på olje, stopp
motoren øyeblikkelig og kontakt en
Fiat-forhandler.Dersom lampen lyser eller varselindikasjonen
vises under kjøring:
kjør til siden av veien og parker utenfor
veien på flat mark;
skru av motoren og vent i 5 minutter for at
oljen skal komme tibale til sumpen;
kontroller motoroljenivået. Dersom det er
lavt, tilsett riktig mengde av motorolje og vær
forsiktig så du ikke overfyller;
start motoren og sjekk varsellampen.
VARSELLAMPE DØR PÅ GLØTT
Lampen tennes dersom en dør ikke er lukket
ordentlig.Lukk døren ordentlig.
56
KJENNE INSTRUMENTPANELET

Varsellampe Hva de betyr Hva gjør du
AKTIVT PANSER (hvor dette finnes)
Lyset slås på når tenningen slås på for en
driftskontroll, og slukker noen få sekunder
etter.
Et problem ved systemet kan bli indikert under
følgende forhold:
lyset tennes ikke når tenningen har blitt
satt i ON;
forblir tent/blinker;
63)
Ta kontakt med en Fiat-forhandler.
57

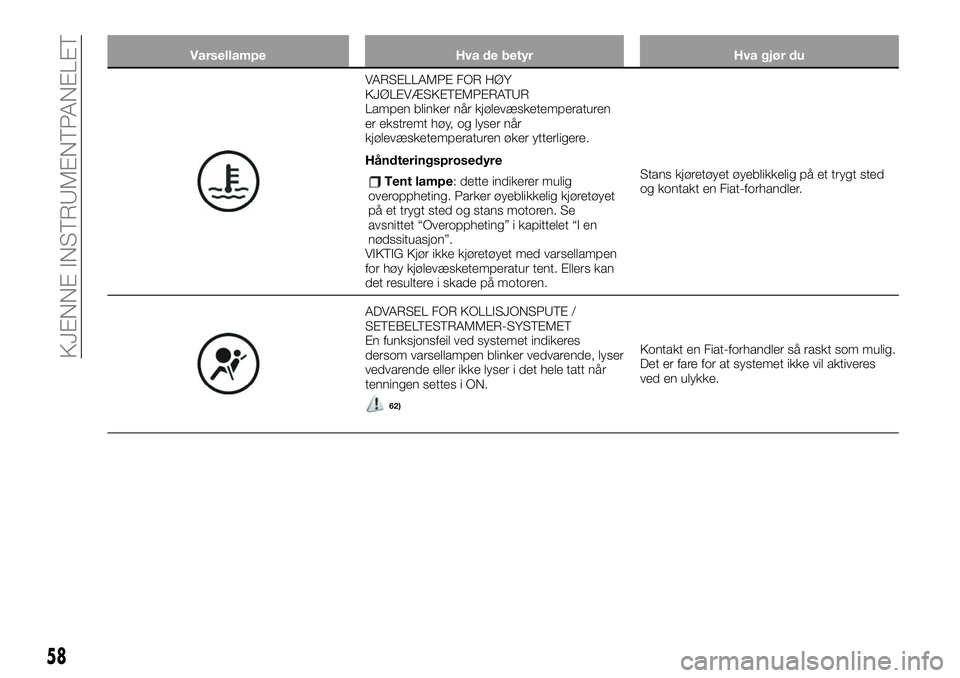

Varsellampe Hva de betyr Hva gjør du
VARSELLAMPE FOR HØY
KJØLEVÆSKETEMPERATUR
Lampen blinker når kjølevæsketemperaturen
er ekstremt høy, og lyser når
kjølevæsketemperaturen øker ytterligere.
Håndteringsprosedyre
Tent lampe: dette indikerer mulig
overoppheting. Parker øyeblikkelig kjøretøyet
på et trygt sted og stans motoren. Se
avsnittet “Overoppheting” i kapittelet “I en
nødssituasjon”.
VIKTIG Kjør ikke kjøretøyet med varsellampen
for høy kjølevæsketemperatur tent. Ellers kan
det resultere i skade på motoren.Stans kjøretøyet øyeblikkelig på et trygt sted
og kontakt en Fiat-forhandler.
ADVARSEL FOR KOLLISJONSPUTE /
SETEBELTESTRAMMER-SYSTEMET
En funksjonsfeil ved systemet indikeres
dersom varsellampen blinker vedvarende, lyser
vedvarende eller ikke lyser i det hele tatt når
tenningen settes i ON.
62)
Kontakt en Fiat-forhandler så raskt som mulig.
Det er fare for at systemet ikke vil aktiveres
ved en ulykke.
58
KJENNE INSTRUMENTPANELET
