FIAT 124 SPIDER 2021 Drift- og vedlikeholdshåndbok (in Norwegian)

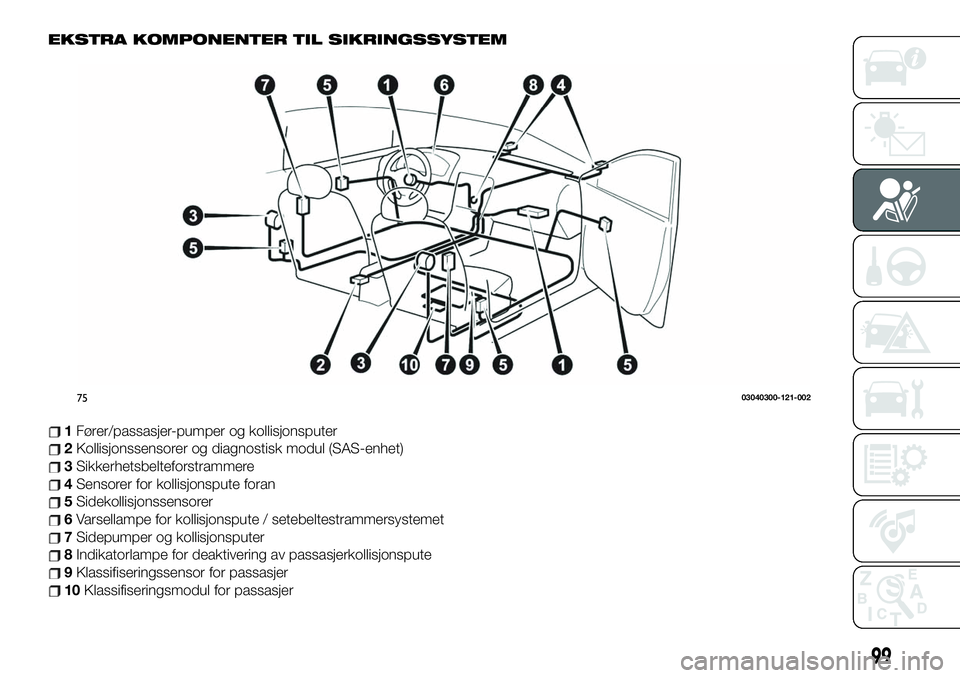

EKSTRA KOMPONENTER TIL SIKRINGSSYSTEM
1Fører/passasjer-pumper og kollisjonsputer
2Kollisjonssensorer og diagnostisk modul (SAS-enhet)
3Sikkerhetsbelteforstrammere
4Sensorer for kollisjonspute foran
5Sidekollisjonssensorer
6Varsellampe for kollisjonspute / setebeltestrammersystemet
7Sidepumper og kollisjonsputer
8Indikatorlampe for deaktivering av passasjerkollisjonspute
9Klassifiseringssensor for passasjer
10Klassifiseringsmodul for passasjer
7503040300-121-002
99

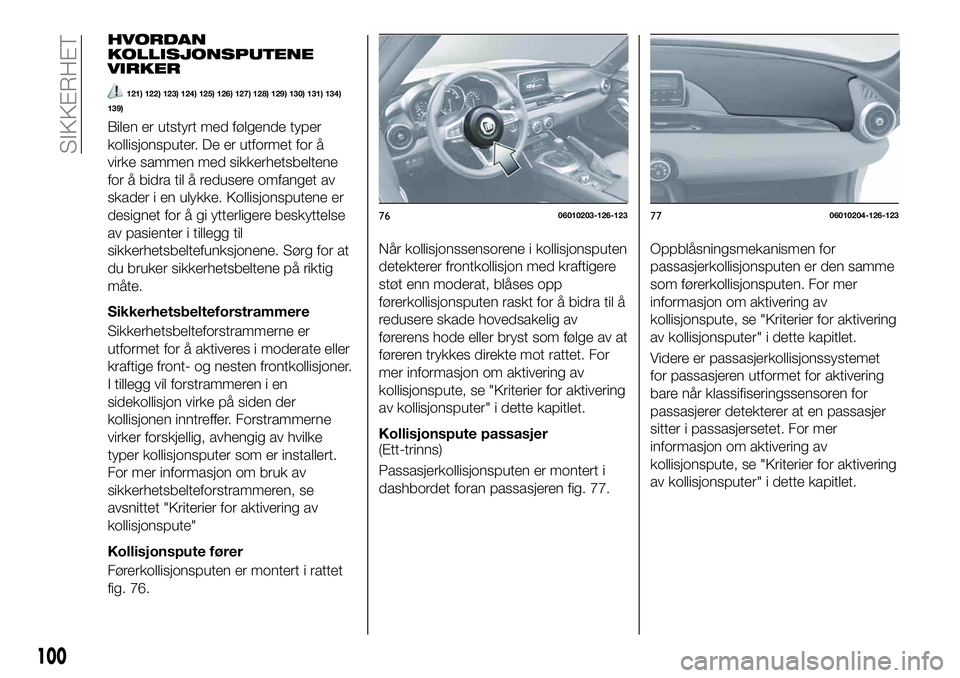

HVORDAN
KOLLISJONSPUTENE
VIRKER
121) 122) 123) 124) 125) 126) 127) 128) 129) 130) 131) 134)
139)
Bilen er utstyrt med følgende typer
kollisjonsputer. De er utformet for å
virke sammen med sikkerhetsbeltene
for å bidra til å redusere omfanget av
skader i en ulykke. Kollisjonsputene er
designet for å gi ytterligere beskyttelse
av pasienter i tillegg til
sikkerhetsbeltefunksjonene. Sørg for at
du bruker sikkerhetsbeltene på riktig
måte.
Sikkerhetsbelteforstrammere
Sikkerhetsbelteforstrammerne er
utformet for å aktiveres i moderate eller
kraftige front- og nesten frontkollisjoner.
I tillegg vil forstrammeren i en
sidekollisjon virke på siden der
kollisjonen inntreffer. Forstrammerne
virker forskjellig, avhengig av hvilke
typer kollisjonsputer som er installert.
For mer informasjon om bruk av
sikkerhetsbelteforstrammeren, se
avsnittet "Kriterier for aktivering av
kollisjonspute"
Kollisjonspute fører
Førerkollisjonsputen er montert i rattet
fig. 76.Når kollisjonssensorene i kollisjonsputen
detekterer frontkollisjon med kraftigere
støt enn moderat, blåses opp
førerkollisjonsputen raskt for å bidra til å
redusere skade hovedsakelig av
førerens hode eller bryst som følge av at
føreren trykkes direkte mot rattet. For
mer informasjon om aktivering av
kollisjonspute, se "Kriterier for aktivering
av kollisjonsputer" i dette kapitlet.
Kollisjonspute passasjer
(Ett-trinns)
Passasjerkollisjonsputen er montert i
dashbordet foran passasjeren fig. 77.Oppblåsningsmekanismen for
passasjerkollisjonsputen er den samme
som førerkollisjonsputen. For mer
informasjon om aktivering av
kollisjonspute, se "Kriterier for aktivering
av kollisjonsputer" i dette kapitlet.
Videre er passasjerkollisjonssystemet
for passasjeren utformet for aktivering
bare når klassifiseringssensoren for
passasjerer detekterer at en passasjer
sitter i passasjersetet. For mer
informasjon om aktivering av
kollisjonspute, se "Kriterier for aktivering
av kollisjonsputer" i dette kapitlet.
7606010203-126-1237706010204-126-123
100
SIKKERHET

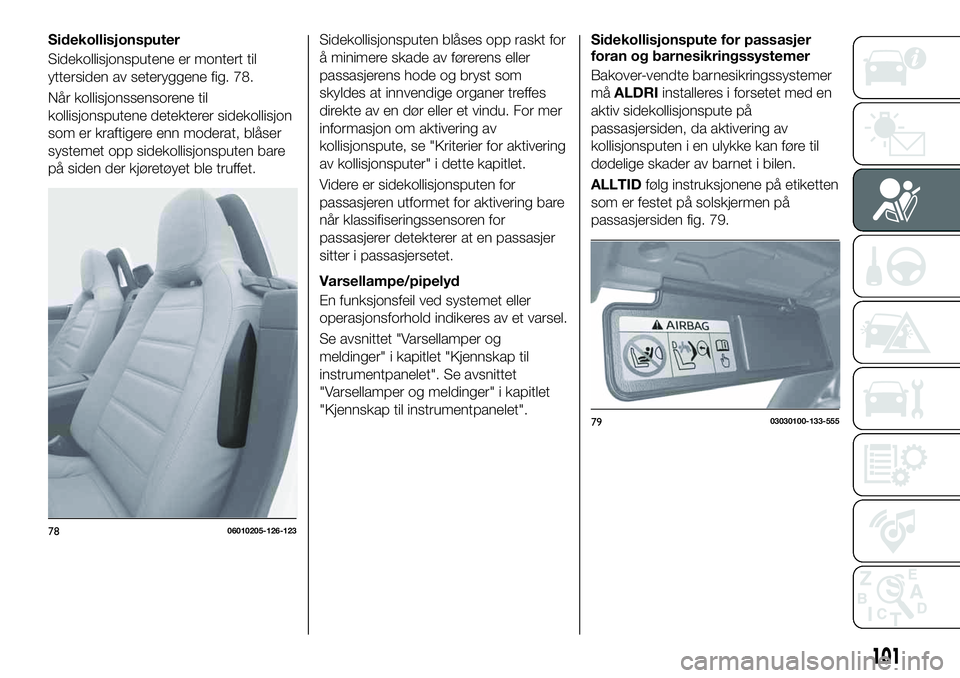

Sidekollisjonsputer
Sidekollisjonsputene er montert til
yttersiden av seteryggene fig. 78.
Når kollisjonssensorene til
kollisjonsputene detekterer sidekollisjon
som er kraftigere enn moderat, blåser
systemet opp sidekollisjonsputen bare
på siden der kjøretøyet ble truffet.Sidekollisjonsputen blåses opp raskt for
å minimere skade av førerens eller
passasjerens hode og bryst som
skyldes at innvendige organer treffes
direkte av en dør eller et vindu. For mer
informasjon om aktivering av
kollisjonspute, se "Kriterier for aktivering
av kollisjonsputer" i dette kapitlet.
Videre er sidekollisjonsputen for
passasjeren utformet for aktivering bare
når klassifiseringssensoren for
passasjerer detekterer at en passasjer
sitter i passasjersetet.
Varsellampe/pipelyd
En funksjonsfeil ved systemet eller
operasjonsforhold indikeres av et varsel.
Se avsnittet "Varsellamper og
meldinger" i kapitlet "Kjennskap til
instrumentpanelet". Se avsnittet
"Varsellamper og meldinger" i kapitlet
"Kjennskap til instrumentpanelet".Sidekollisjonspute for passasjer
foran og barnesikringssystemer
Bakover-vendte barnesikringssystemer
måALDRIinstalleres i forsetet med en
aktiv sidekollisjonspute på
passasjersiden, da aktivering av
kollisjonsputen i en ulykke kan føre til
dødelige skader av barnet i bilen.
ALLTIDfølg instruksjonene på etiketten
som er festet på solskjermen på
passasjersiden fig. 79.
7806010205-126-123
7903030100-133-555
101

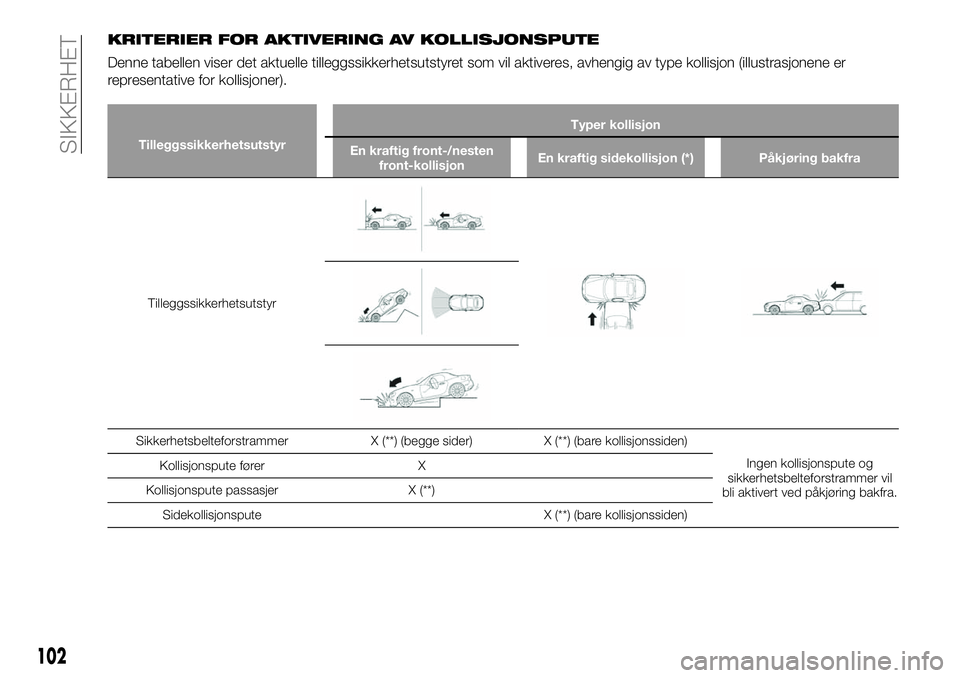

KRITERIER FOR AKTIVERING AV KOLLISJONSPUTE
Denne tabellen viser det aktuelle tilleggssikkerhetsutstyret som vil aktiveres, avhengig av type kollisjon (illustrasjonene er
representative for kollisjoner).
TilleggssikkerhetsutstyrTyper kollisjon
En kraftig front-/nesten
front-kollisjonEn kraftig sidekollisjon (*) Påkjøring bakfra
Tilleggssikkerhetsutstyr
Sikkerhetsbelteforstrammer X (**) (begge sider) X (**) (bare kollisjonssiden)
Ingen kollisjonspute og
sikkerhetsbelteforstrammer vil
bli aktivert ved påkjøring bakfra. Kollisjonspute fører X
Kollisjonspute passasjer X (**)
Sidekollisjonspute X (**) (bare kollisjonssiden)
102
SIKKERHET

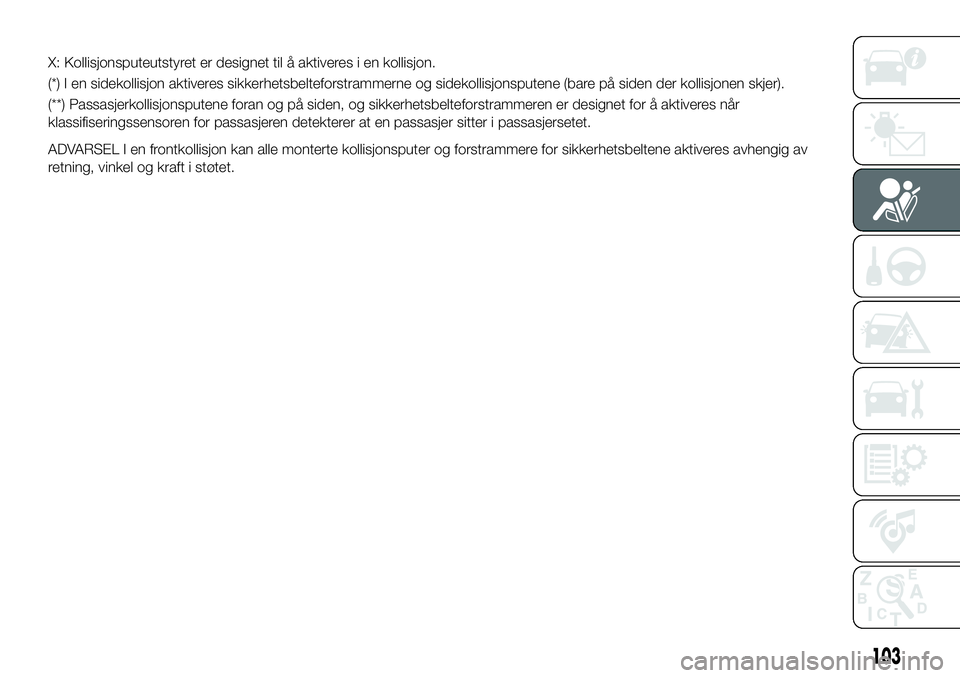

X: Kollisjonsputeutstyret er designet til å aktiveres i en kollisjon.
(*) I en sidekollisjon aktiveres sikkerhetsbelteforstrammerne og sidekollisjonsputene (bare på siden der kollisjonen skjer).
(**) Passasjerkollisjonsputene foran og på siden, og sikkerhetsbelteforstrammeren er designet for å aktiveres når
klassifiseringssensoren for passasjeren detekterer at en passasjer sitter i passasjersetet.
ADVARSEL I en frontkollisjon kan alle monterte kollisjonsputer og forstrammere for sikkerhetsbeltene aktiveres avhengig av
retning, vinkel og kraft i støtet.
103

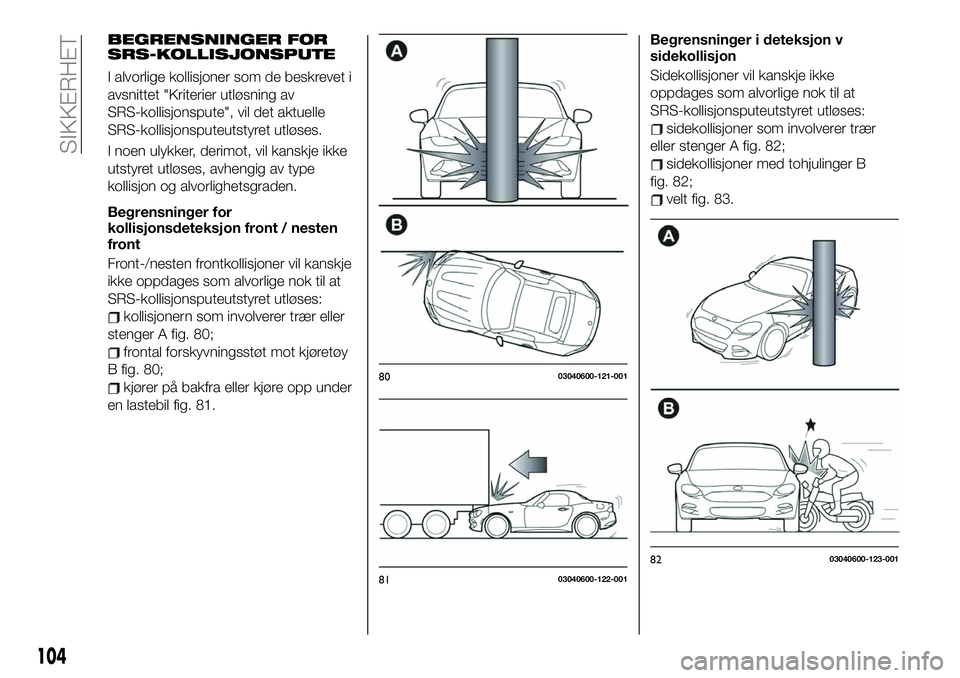

BEGRENSNINGER FOR
SRS-KOLLISJONSPUTE
I alvorlige kollisjoner som de beskrevet i
avsnittet "Kriterier utløsning av
SRS-kollisjonspute", vil det aktuelle
SRS-kollisjonsputeutstyret utløses.
I noen ulykker, derimot, vil kanskje ikke
utstyret utløses, avhengig av type
kollisjon og alvorlighetsgraden.
Begrensninger for
kollisjonsdeteksjon front / nesten
front
Front-/nesten frontkollisjoner vil kanskje
ikke oppdages som alvorlige nok til at
SRS-kollisjonsputeutstyret utløses:
kollisjonern som involverer trær eller
stenger A fig. 80;
frontal forskyvningsstøt mot kjøretøy
B fig. 80;
kjører på bakfra eller kjøre opp under
en lastebil fig. 81.Begrensninger i deteksjon v
sidekollisjon
Sidekollisjoner vil kanskje ikke
oppdages som alvorlige nok til at
SRS-kollisjonsputeutstyret utløses:
sidekollisjoner som involverer trær
eller stenger A fig. 82;
sidekollisjoner med tohjulinger B
fig. 82;
velt fig. 83.
8003040600-121-001
8103040600-122-001
8203040600-123-001
104
SIKKERHET

KLASSIFISERINGS
SYSTEM FOR
PASSASJER
134) 139)
Vennligst les først "Forholdsregler for
tilleggssikringssystem" nøye gjennom.
Klassifiseringssensor for passasjer
Bilen din er utstyrt med
klassifiseringssensor for passasjer som
ledd i tilleggssikringssystemet. Denne
sensoren er montert i passasjerens
setepute. Denne sensoren måler
passasjersetets elektrostatiske
kapasitet.
SAS-enheten er utviklet for å unngå at
passasjerkollisjonsputene foran og på
siden, og forstrammersystemet for
sikkerhetsbeltene aktiveres hvis
indikatorlampene lyser for deaktivering
av passasjerkollisjonspute.For å redusere muligheten for skader
som følge av passasjerkollisjonsputen,
deaktiverer systemet
passasjerkollisjonsputene foran og på
siden, i tillegg til forstrammersystemet
for sikkerhetsbeltene når
indikatorlampen lyser for deaktivering av
passasjerkollisjonsputen.
Dette systemet deaktiverer
passasjerkollisjonsputene foran og på
siden, samt
sikkerhetsbelteforstrammeren, for å
sikre at indikatorlampen for deaktivering
av passasjerkollisjonsputen lyser.
Varsellampen for kollisjonsputen/
forstrammersystemet for
sikkerhetsbeltet blinker og
indikatorlampen lyser for deaktivering av
passasjerkollisjonsputer hvis det er en
mulig funksjonsfeil i sensorene. Hvis
dette skjer, vil ikke
passasjerkollisjonsputene foran og på
siden, eller forstrammersystemet for
sikkerhetsbeltet, aktiveres.
ADVARSEL Under følgende forhold
fig. 84 kan ikke klassifiseringssensoren
for passasjer detektere en passasjer
som sitter riktig i passasjersetet og
aktivering/oppblåsing av
kollisjonsputene kan ikke kontrolleres
som oppgitt på tilstandstabellen for
indikatorlampen på/av for deaktivering
av passasjerkollisjonsputen.
8303040600-124-002
8403040702-12A-001
105

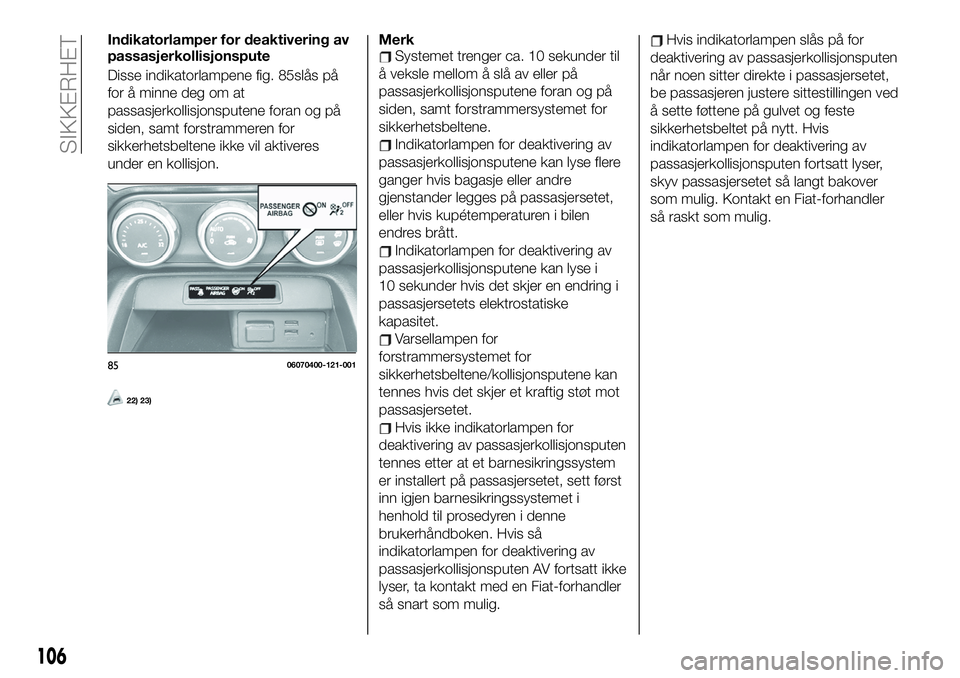

Indikatorlamper for deaktivering av
passasjerkollisjonspute
Disse indikatorlampene fig. 85slås på
for å minne deg om at
passasjerkollisjonsputene foran og på
siden, samt forstrammeren for
sikkerhetsbeltene ikke vil aktiveres
under en kollisjon.
22) 23)
MerkSystemet trenger ca. 10 sekunder til
å veksle mellom å slå av eller på
passasjerkollisjonsputene foran og på
siden, samt forstrammersystemet for
sikkerhetsbeltene.
Indikatorlampen for deaktivering av
passasjerkollisjonsputene kan lyse flere
ganger hvis bagasje eller andre
gjenstander legges på passasjersetet,
eller hvis kupétemperaturen i bilen
endres brått.
Indikatorlampen for deaktivering av
passasjerkollisjonsputene kan lyse i
10 sekunder hvis det skjer en endring i
passasjersetets elektrostatiske
kapasitet.
Varsellampen for
forstrammersystemet for
sikkerhetsbeltene/kollisjonsputene kan
tennes hvis det skjer et kraftig støt mot
passasjersetet.
Hvis ikke indikatorlampen for
deaktivering av passasjerkollisjonsputen
tennes etter at et barnesikringssystem
er installert på passasjersetet, sett først
inn igjen barnesikringssystemet i
henhold til prosedyren i denne
brukerhåndboken. Hvis så
indikatorlampen for deaktivering av
passasjerkollisjonsputen AV fortsatt ikke
lyser, ta kontakt med en Fiat-forhandler
så snart som mulig.
Hvis indikatorlampen slås på for
deaktivering av passasjerkollisjonsputen
når noen sitter direkte i passasjersetet,
be passasjeren justere sittestillingen ved
å sette føttene på gulvet og feste
sikkerhetsbeltet på nytt. Hvis
indikatorlampen for deaktivering av
passasjerkollisjonsputen fortsatt lyser,
skyv passasjersetet så langt bakover
som mulig. Kontakt en Fiat-forhandler
så raskt som mulig.
8506070400-121-001
106
SIKKERHET

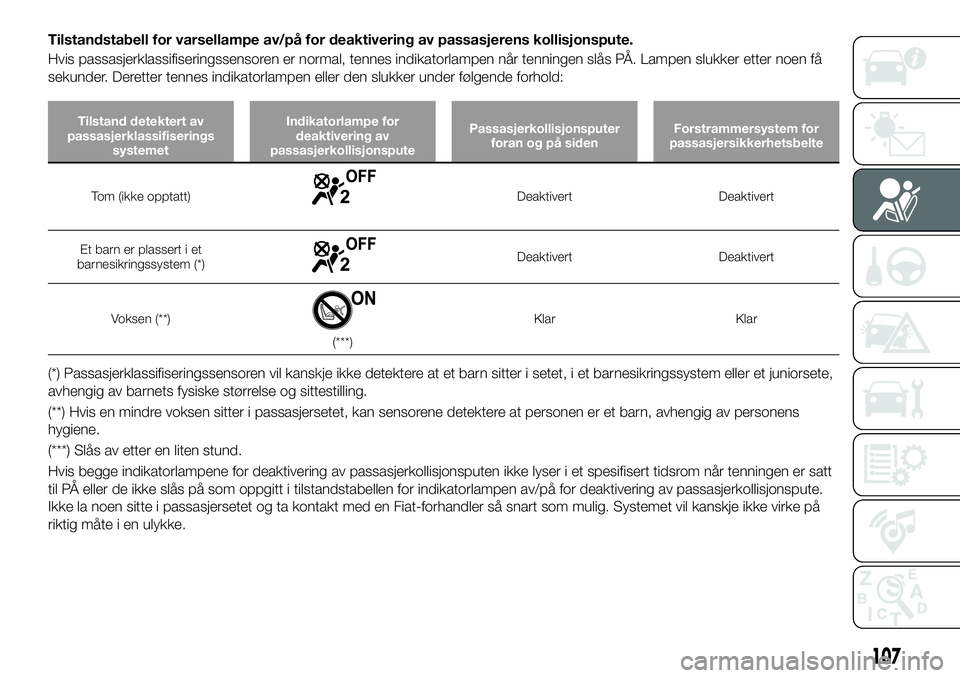

Tilstandstabell for varsellampe av/på for deaktivering av passasjerens kollisjonspute.
Hvis passasjerklassifiseringssensoren er normal, tennes indikatorlampen når tenningen slås PÅ. Lampen slukker etter noen få
sekunder. Deretter tennes indikatorlampen eller den slukker under følgende forhold:
Tilstand detektert av
passasjerklassifiserings
systemetIndikatorlampe for
deaktivering av
passasjerkollisjonsputePassasjerkollisjonsputer
foran og på sidenForstrammersystem for
passasjersikkerhetsbelte
Tom (ikke opptatt)Deaktivert Deaktivert
Et barn er plassert i et
barnesikringssystem (*)
Deaktivert Deaktivert
Voksen (**)
(***)Klar Klar
(*) Passasjerklassifiseringssensoren vil kanskje ikke detektere at et barn sitter i setet, i et barnesikringssystem eller et juniorsete,
avhengig av barnets fysiske størrelse og sittestilling.
(**) Hvis en mindre voksen sitter i passasjersetet, kan sensorene detektere at personen er et barn, avhengig av personens
hygiene.
(***) Slås av etter en liten stund.
Hvis begge indikatorlampene for deaktivering av passasjerkollisjonsputen ikke lyser i et spesifisert tidsrom når tenningen er satt
til PÅ eller de ikke slås på som oppgitt i tilstandstabellen for indikatorlampen av/på for deaktivering av passasjerkollisjonspute.
Ikke la noen sitte i passasjersetet og ta kontakt med en Fiat-forhandler så snart som mulig. Systemet vil kanskje ikke virke på
riktig måte i en ulykke.
107

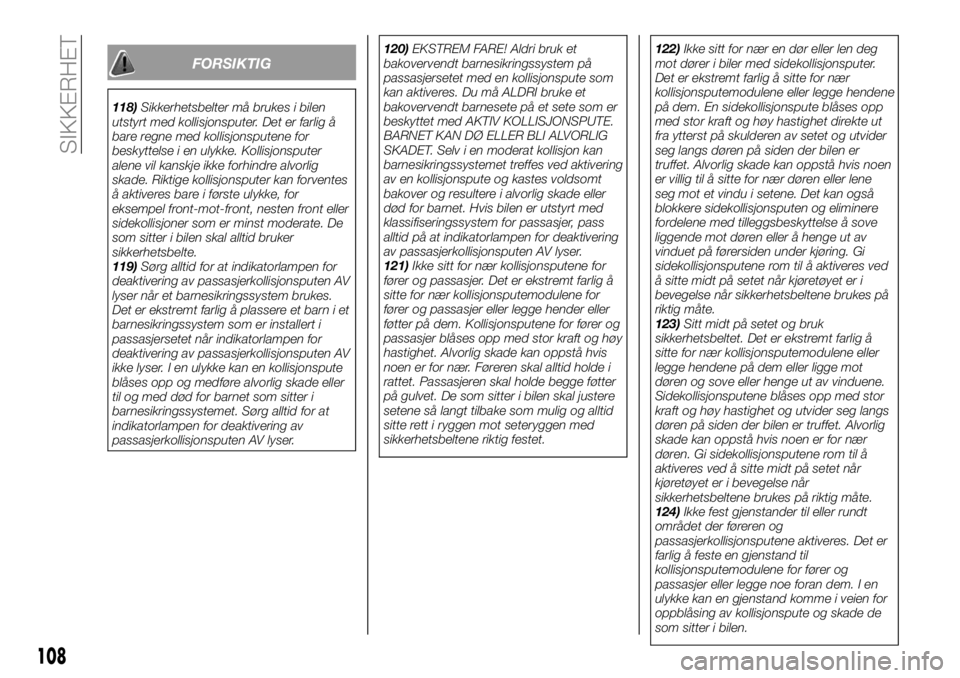

FORSIKTIG
118)Sikkerhetsbelter må brukes i bilen
utstyrt med kollisjonsputer. Det er farlig å
bare regne med kollisjonsputene for
beskyttelse i en ulykke. Kollisjonsputer
alene vil kanskje ikke forhindre alvorlig
skade. Riktige kollisjonsputer kan forventes
å aktiveres bare i første ulykke, for
eksempel front-mot-front, nesten front eller
sidekollisjoner som er minst moderate. De
som sitter i bilen skal alltid bruker
sikkerhetsbelte.
119)Sørg alltid for at indikatorlampen for
deaktivering av passasjerkollisjonsputen AV
lyser når et barnesikringssystem brukes.
Det er ekstremt farlig å plassere et barn i et
barnesikringssystem som er installert i
passasjersetet når indikatorlampen for
deaktivering av passasjerkollisjonsputen AV
ikke lyser. I en ulykke kan en kollisjonspute
blåses opp og medføre alvorlig skade eller
til og med død for barnet som sitter i
barnesikringssystemet. Sørg alltid for at
indikatorlampen for deaktivering av
passasjerkollisjonsputen AV lyser.120)EKSTREM FARE! Aldri bruk et
bakovervendt barnesikringssystem på
passasjersetet med en kollisjonspute som
kan aktiveres. Du må ALDRI bruke et
bakovervendt barnesete på et sete som er
beskyttet med AKTIV KOLLISJONSPUTE.
BARNET KAN DØ ELLER BLI ALVORLIG
SKADET. Selv i en moderat kollisjon kan
barnesikringssystemet treffes ved aktivering
av en kollisjonspute og kastes voldsomt
bakover og resultere i alvorlig skade eller
død for barnet. Hvis bilen er utstyrt med
klassifiseringssystem for passasjer, pass
alltid på at indikatorlampen for deaktivering
av passasjerkollisjonsputen AV lyser.
121)Ikke sitt for nær kollisjonsputene for
fører og passasjer. Det er ekstremt farlig å
sitte for nær kollisjonsputemodulene for
fører og passasjer eller legge hender eller
føtter på dem. Kollisjonsputene for fører og
passasjer blåses opp med stor kraft og høy
hastighet. Alvorlig skade kan oppstå hvis
noen er for nær. Føreren skal alltid holde i
rattet. Passasjeren skal holde begge føtter
på gulvet. De som sitter i bilen skal justere
setene så langt tilbake som mulig og alltid
sitte rett i ryggen mot seteryggen med
sikkerhetsbeltene riktig festet.122)Ikke sitt for nær en dør eller len deg
mot dører i biler med sidekollisjonsputer.
Det er ekstremt farlig å sitte for nær
kollisjonsputemodulene eller legge hendene
på dem. En sidekollisjonspute blåses opp
med stor kraft og høy hastighet direkte ut
fra ytterst på skulderen av setet og utvider
seg langs døren på siden der bilen er
truffet. Alvorlig skade kan oppstå hvis noen
er villig til å sitte for nær døren eller lene
seg mot et vindu i setene. Det kan også
blokkere sidekollisjonsputen og eliminere
fordelene med tilleggsbeskyttelse å sove
liggende mot døren eller å henge ut av
vinduet på førersiden under kjøring. Gi
sidekollisjonsputene rom til å aktiveres ved
å sitte midt på setet når kjøretøyet er i
bevegelse når sikkerhetsbeltene brukes på
riktig måte.
123)Sitt midt på setet og bruk
sikkerhetsbeltet. Det er ekstremt farlig å
sitte for nær kollisjonsputemodulene eller
legge hendene på dem eller ligge mot
døren og sove eller henge ut av vinduene.
Sidekollisjonsputene blåses opp med stor
kraft og høy hastighet og utvider seg langs
døren på siden der bilen er truffet. Alvorlig
skade kan oppstå hvis noen er for nær
døren. Gi sidekollisjonsputene rom til å
aktiveres ved å sitte midt på setet når
kjøretøyet er i bevegelse når
sikkerhetsbeltene brukes på riktig måte.
124)Ikke fest gjenstander til eller rundt
området der føreren og
passasjerkollisjonsputene aktiveres. Det er
farlig å feste en gjenstand til
kollisjonsputemodulene for fører og
passasjer eller legge noe foran dem. I en
ulykke kan en gjenstand komme i veien for
oppblåsing av kollisjonspute og skade de
som sitter i bilen.
108
SIKKERHET
