FIAT 124 SPIDER 2021 Kezelési és karbantartási útmutató (in Hungarian)

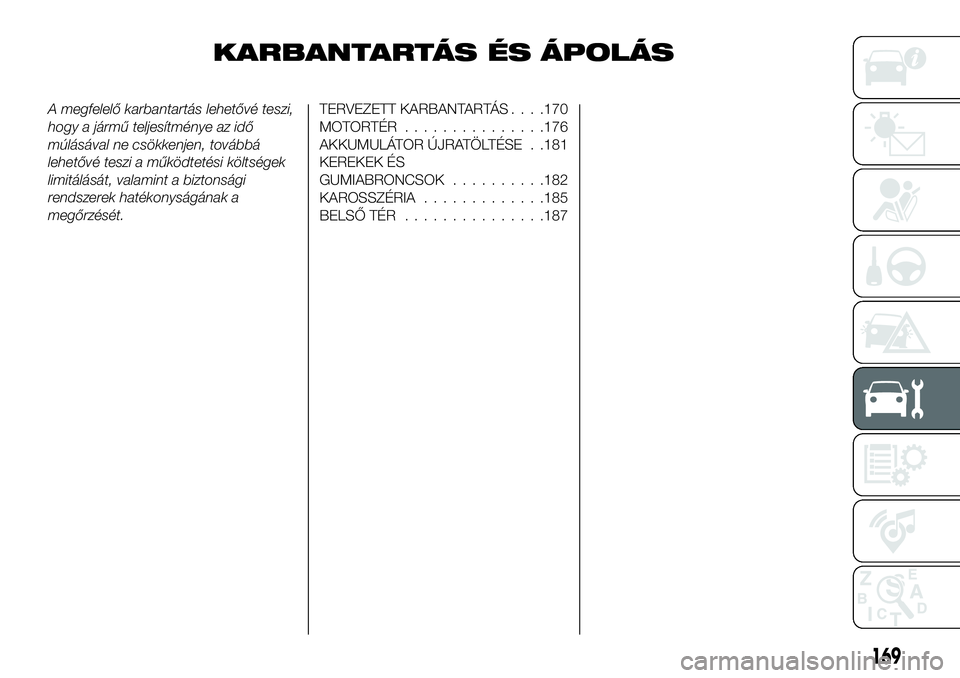

KARBANTARTÁS ÉS ÁPOLÁS
A megfelelő karbantartás lehetővé teszi,
hogy a jármű teljesítménye az idő
múlásával ne csökkenjen, továbbá
lehetővé teszi a működtetési költségek
limitálását, valamint a biztonsági
rendszerek hatékonyságának a
megőrzését.TERVEZETT KARBANTARTÁS. . . .170
MOTORTÉR...............176
AKKUMULÁTOR ÚJRATÖLTÉSE . .181
KEREKEK ÉS
GUMIABRONCSOK..........182
KAROSSZÉRIA.............185
BELSŐ TÉR...............187
169

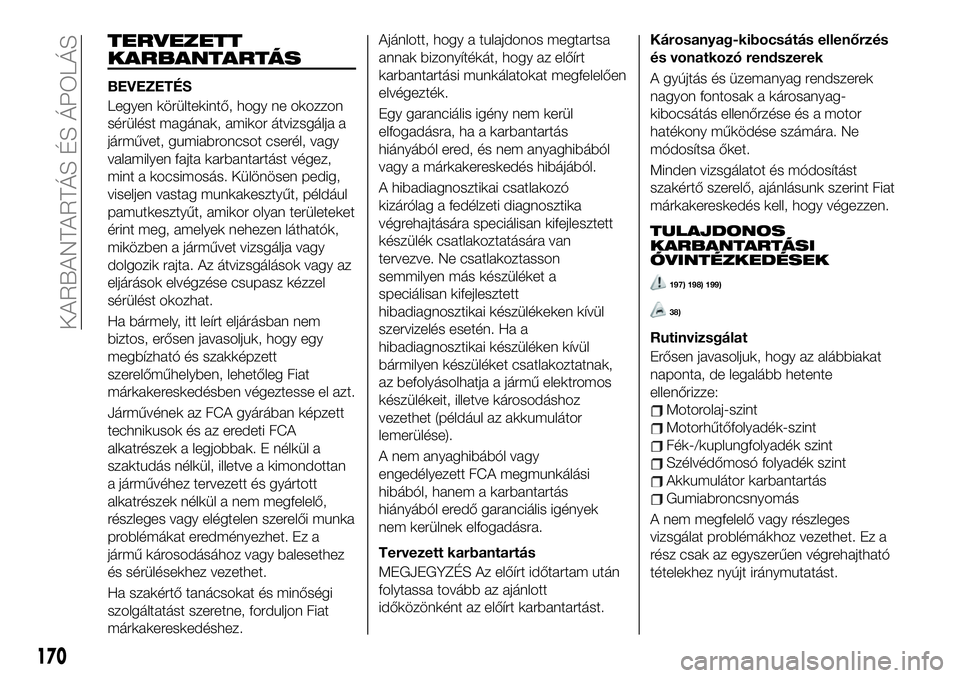

TERVEZETT
KARBANTARTÁS
BEVEZETÉS
Legyen körültekintő, hogy ne okozzon
sérülést magának, amikor átvizsgálja a
járművet, gumiabroncsot cserél, vagy
valamilyen fajta karbantartást végez,
mint a kocsimosás. Különösen pedig,
viseljen vastag munkakesztyűt, például
pamutkesztyűt, amikor olyan területeket
érint meg, amelyek nehezen láthatók,
miközben a járművet vizsgálja vagy
dolgozik rajta. Az átvizsgálások vagy az
eljárások elvégzése csupasz kézzel
sérülést okozhat.
Ha bármely, itt leírt eljárásban nem
biztos, erősen javasoljuk, hogy egy
megbízható és szakképzett
szerelőműhelyben, lehetőleg Fiat
márkakereskedésben végeztesse el azt.
Járművének az FCA gyárában képzett
technikusok és az eredeti FCA
alkatrészek a legjobbak. E nélkül a
szaktudás nélkül, illetve a kimondottan
a járművéhez tervezett és gyártott
alkatrészek nélkül a nem megfelelő,
részleges vagy elégtelen szerelői munka
problémákat eredményezhet. Ez a
jármű károsodásához vagy balesethez
és sérülésekhez vezethet.
Ha szakértő tanácsokat és minőségi
szolgáltatást szeretne, forduljon Fiat
márkakereskedéshez.Ajánlott, hogy a tulajdonos megtartsa
annak bizonyítékát, hogy az előírt
karbantartási munkálatokat megfelelően
elvégezték.
Egy garanciális igény nem kerül
elfogadásra, ha a karbantartás
hiányából ered, és nem anyaghibából
vagy a márkakereskedés hibájából.
A hibadiagnosztikai csatlakozó
kizárólag a fedélzeti diagnosztika
végrehajtására speciálisan kifejlesztett
készülék csatlakoztatására van
tervezve. Ne csatlakoztasson
semmilyen más készüléket a
speciálisan kifejlesztett
hibadiagnosztikai készülékeken kívül
szervizelés esetén. Ha a
hibadiagnosztikai készüléken kívül
bármilyen készüléket csatlakoztatnak,
az befolyásolhatja a jármű elektromos
készülékeit, illetve károsodáshoz
vezethet (például az akkumulátor
lemerülése).
A nem anyaghibából vagy
engedélyezett FCA megmunkálási
hibából, hanem a karbantartás
hiányából eredő garanciális igények
nem kerülnek elfogadásra.
Tervezett karbantartás
MEGJEGYZÉS Az előírt időtartam után
folytassa tovább az ajánlott
időközönként az előírt karbantartást.Károsanyag-kibocsátás ellenőrzés
és vonatkozó rendszerek
A gyújtás és üzemanyag rendszerek
nagyon fontosak a károsanyag-
kibocsátás ellenőrzése és a motor
hatékony működése számára. Ne
módosítsa őket.
Minden vizsgálatot és módosítást
szakértő szerelő, ajánlásunk szerint Fiat
márkakereskedés kell, hogy végezzen.
TULAJDONOS
KARBANTARTÁSI
ÓVINTÉZKEDÉSEK
197) 198) 199)
38)
Rutinvizsgálat
Erősen javasoljuk, hogy az alábbiakat
naponta, de legalább hetente
ellenőrizze:
Motorolaj-szint
Motorhűtőfolyadék-szint
Fék-/kuplungfolyadék szint
Szélvédőmosó folyadék szint
Akkumulátor karbantartás
Gumiabroncsnyomás
A nem megfelelő vagy részleges
vizsgálat problémákhoz vezethet. Ez a
rész csak az egyszerűen végrehajtható
tételekhez nyújt iránymutatást.
170
KARBANTARTÁS ÉS ÁPOLÁS

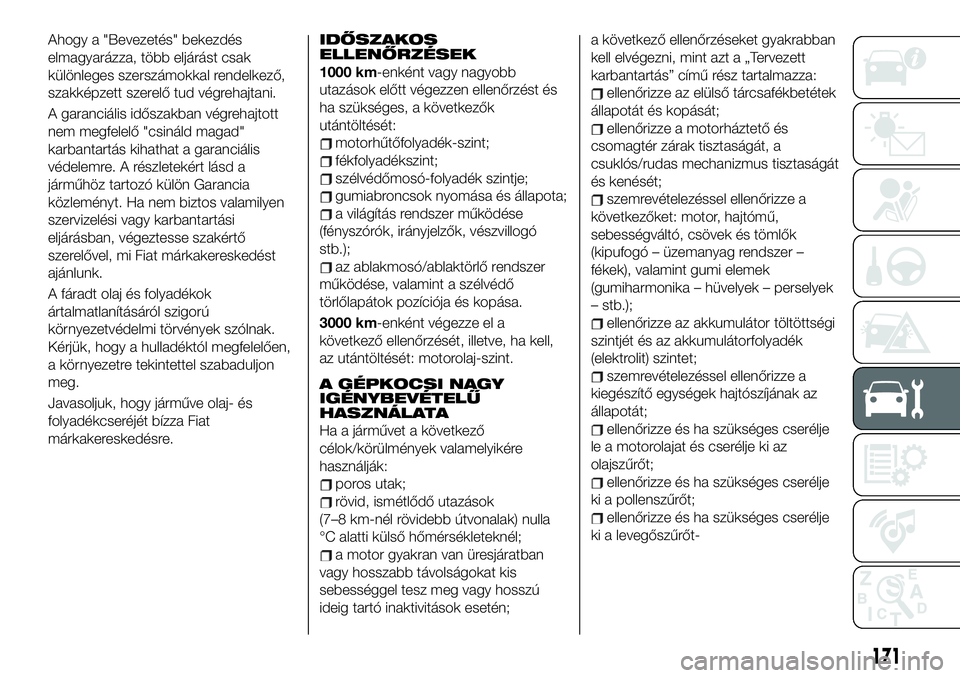

Ahogy a "Bevezetés" bekezdés
elmagyarázza, több eljárást csak
különleges szerszámokkal rendelkező,
szakképzett szerelő tud végrehajtani.
A garanciális időszakban végrehajtott
nem megfelelő "csináld magad"
karbantartás kihathat a garanciális
védelemre. A részletekért lásd a
járműhöz tartozó külön Garancia
közleményt. Ha nem biztos valamilyen
szervizelési vagy karbantartási
eljárásban, végeztesse szakértő
szerelővel, mi Fiat márkakereskedést
ajánlunk.
A fáradt olaj és folyadékok
ártalmatlanításáról szigorú
környezetvédelmi törvények szólnak.
Kérjük, hogy a hulladéktól megfelelően,
a környezetre tekintettel szabaduljon
meg.
Javasoljuk, hogy járműve olaj- és
folyadékcseréjét bízza Fiat
márkakereskedésre.IDŐSZAKOS
ELLENŐRZÉSEK
1000 km-enként vagy nagyobb
utazások előtt végezzen ellenőrzést és
ha szükséges, a következők
utántöltését:
motorhűtőfolyadék-szint;
fékfolyadékszint;
szélvédőmosó-folyadék szintje;
gumiabroncsok nyomása és állapota;
a világítás rendszer működése
(fényszórók, irányjelzők, vészvillogó
stb.);
az ablakmosó/ablaktörlő rendszer
működése, valamint a szélvédő
törlőlapátok pozíciója és kopása.
3000 km-enként végezze el a
következő ellenőrzését, illetve, ha kell,
az utántöltését: motorolaj-szint.
A GÉPKOCSI NAGY
IGÉNYBEVÉTELŰ
HASZNÁLATA
Ha a járművet a következő
célok/körülmények valamelyikére
használják:
poros utak;
rövid, ismétlődő utazások
(7–8 km-nél rövidebb útvonalak) nulla
°C alatti külső hőmérsékleteknél;
a motor gyakran van üresjáratban
vagy hosszabb távolságokat kis
sebességgel tesz meg vagy hosszú
ideig tartó inaktivitások esetén;a következő ellenőrzéseket gyakrabban
kell elvégezni, mint azt a „Tervezett
karbantartás” című rész tartalmazza:
ellenőrizze az elülső tárcsafékbetétek
állapotát és kopását;
ellenőrizze a motorháztető és
csomagtér zárak tisztaságát, a
csuklós/rudas mechanizmus tisztaságát
és kenését;
szemrevételezéssel ellenőrizze a
következőket: motor, hajtómű,
sebességváltó, csövek és tömlők
(kipufogó – üzemanyag rendszer –
fékek), valamint gumi elemek
(gumiharmonika – hüvelyek – perselyek
– stb.);
ellenőrizze az akkumulátor töltöttségi
szintjét és az akkumulátorfolyadék
(elektrolit) szintet;
szemrevételezéssel ellenőrizze a
kiegészítő egységek hajtószíjának az
állapotát;
ellenőrizze és ha szükséges cserélje
le a motorolajat és cserélje ki az
olajszűrőt;
ellenőrizze és ha szükséges cserélje
ki a pollenszűrőt;
ellenőrizze és ha szükséges cserélje
ki a levegőszűrőt-
171

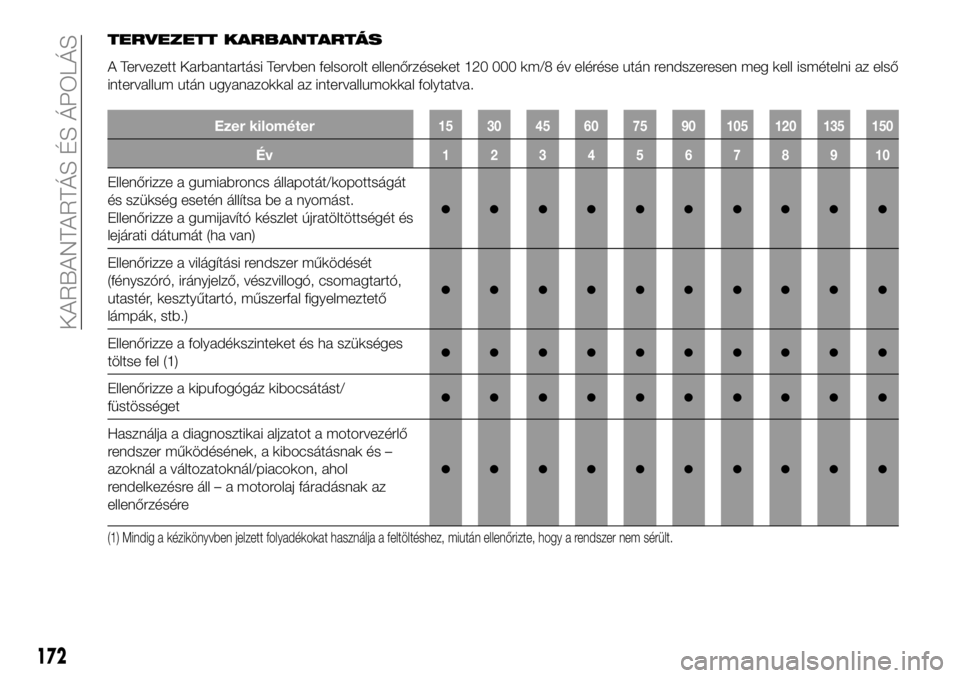

TERVEZETT KARBANTARTÁS
A Tervezett Karbantartási Tervben felsorolt ellenőrzéseket 120 000 km/8 év elérése után rendszeresen meg kell ismételni az első
intervallum után ugyanazokkal az intervallumokkal folytatva.
Ezer kilométer15 30 45 60 75 90 105 120 135 150
Év12345678910
Ellenőrizze a gumiabroncs állapotát/kopottságát
és szükség esetén állítsa be a nyomást.
Ellenőrizze a gumijavító készlet újratöltöttségét és
lejárati dátumát (ha van)
●●●●●●●●●●
Ellenőrizze a világítási rendszer működését
(fényszóró, irányjelző, vészvillogó, csomagtartó,
utastér, kesztyűtartó, műszerfal figyelmeztető
lámpák, stb.)
●●●●●●●●●●
Ellenőrizze a folyadékszinteket és ha szükséges
töltse fel (1)●●●●●●●●●●
Ellenőrizze a kipufogógáz kibocsátást/
füstösséget●●●●●●●●●●
Használja a diagnosztikai aljzatot a motorvezérlő
rendszer működésének, a kibocsátásnak és –
azoknál a változatoknál/piacokon, ahol
rendelkezésre áll – a motorolaj fáradásnak az
ellenőrzésére
●●●●●●●●●●
(1) Mindig a kézikönyvben jelzett folyadékokat használja a feltöltéshez, miután ellenőrizte, hogy a rendszer nem sérült.
172
KARBANTARTÁS ÉS ÁPOLÁS

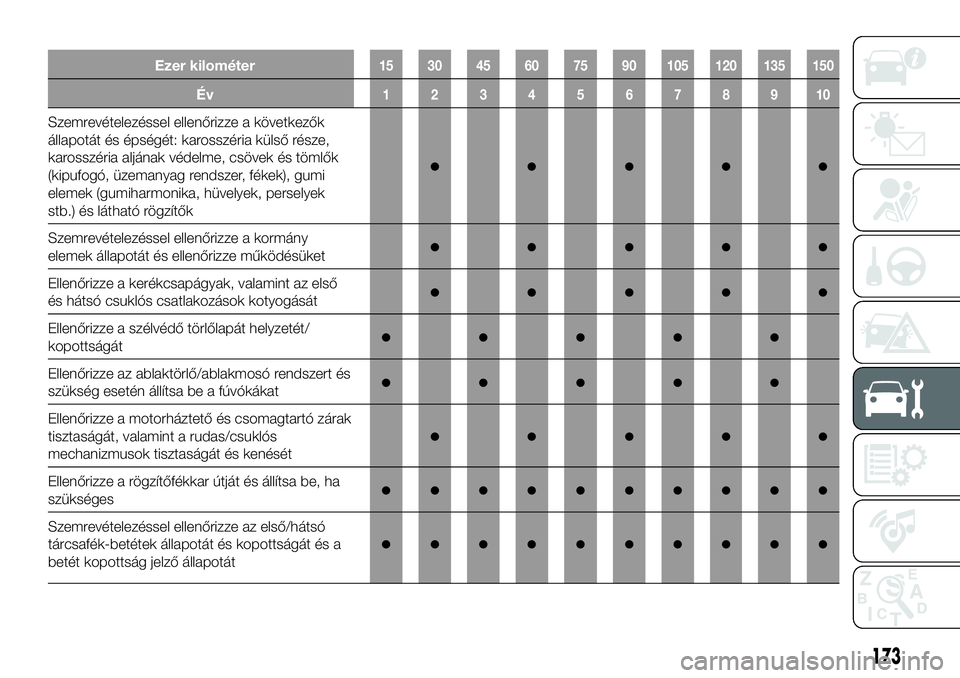

Ezer kilométer15 30 45 60 75 90 105 120 135 150
Év12345678910
Szemrevételezéssel ellenőrizze a következők
állapotát és épségét: karosszéria külső része,
karosszéria aljának védelme, csövek és tömlők
(kipufogó, üzemanyag rendszer, fékek), gumi
elemek (gumiharmonika, hüvelyek, perselyek
stb.) és látható rögzítők
●●●●●
Szemrevételezéssel ellenőrizze a kormány
elemek állapotát és ellenőrizze működésüket●●●●●
Ellenőrizze a kerékcsapágyak, valamint az első
és hátsó csuklós csatlakozások kotyogását●●●●●
Ellenőrizze a szélvédő törlőlapát helyzetét/
kopottságát●●●●●
Ellenőrizze az ablaktörlő/ablakmosó rendszert és
szükség esetén állítsa be a fúvókákat●●●●●
Ellenőrizze a motorháztető és csomagtartó zárak
tisztaságát, valamint a rudas/csuklós
mechanizmusok tisztaságát és kenését
●●●●●
Ellenőrizze a rögzítőfékkar útját és állítsa be, ha
szükséges●●●●●●●●●●
Szemrevételezéssel ellenőrizze az első/hátsó
tárcsafék-betétek állapotát és kopottságát és a
betét kopottság jelző állapotát
●●●●●●●●●●
173

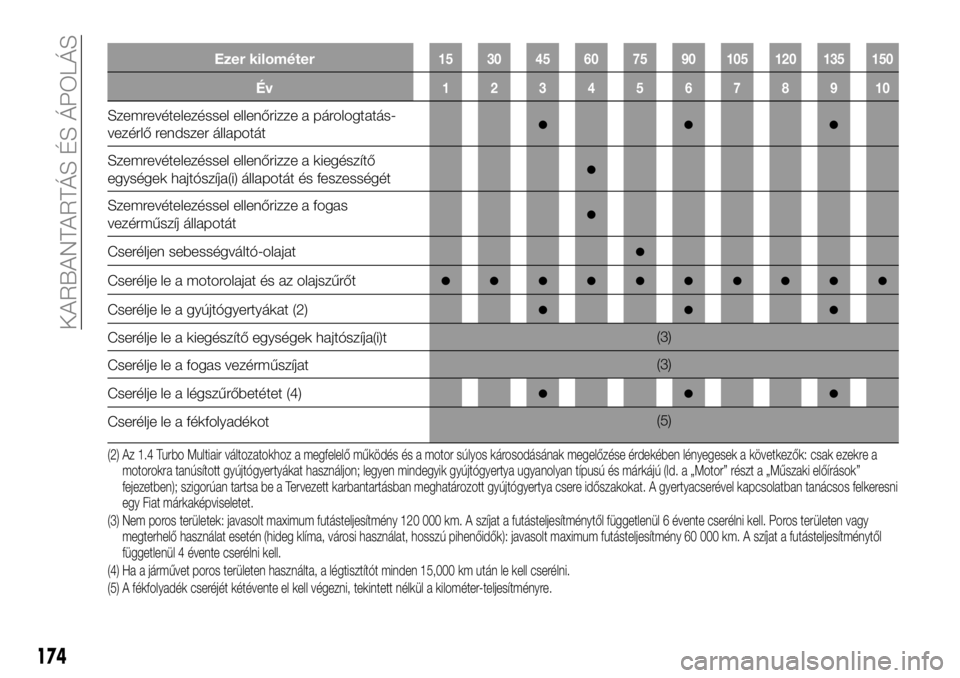

Ezer kilométer15 30 45 60 75 90 105 120 135 150
Év12345678910
Szemrevételezéssel ellenőrizze a párologtatás-
vezérlő rendszer állapotát●●●
Szemrevételezéssel ellenőrizze a kiegészítő
egységek hajtószíja(i) állapotát és feszességét●
Szemrevételezéssel ellenőrizze a fogas
vezérműszíj állapotát●
Cseréljen sebességváltó-olajat●
Cserélje le a motorolajat és az olajszűrőt●●●●●●●●●●
Cserélje le a gyújtógyertyákat (2)●●●
Cserélje le a kiegészítő egységek hajtószíja(i)t(3)
Cserélje le a fogas vezérműszíjat(3)
Cserélje le a légszűrőbetétet (4)
●●●
Cserélje le a fékfolyadékot(5)
(2) Az 1.4 Turbo Multiair változatokhoz a megfelelő működés és a motor súlyos károsodásának megelőzése érdekében lényegesek a következők: csak ezekre a
motorokra tanúsított gyújtógyertyákat használjon; legyen mindegyik gyújtógyertya ugyanolyan típusú és márkájú (ld. a „Motor” részt a „Műszaki előírások”
fejezetben); szigorúan tartsa be a Tervezett karbantartásban meghatározott gyújtógyertya csere időszakokat. A gyertyacserével kapcsolatban tanácsos felkeresni
egy Fiat márkaképviseletet.
(3) Nem poros területek: javasolt maximum futásteljesítmény 120 000 km. A szíjat a futásteljesítménytől függetlenül 6 évente cserélni kell. Poros területen vagy
megterhelő használat esetén (hideg klíma, városi használat, hosszú pihenőidők): javasolt maximum futásteljesítmény 60 000 km. A szíjat a futásteljesítménytől
függetlenül 4 évente cserélni kell.
(4) Ha a járművet poros területen használta, a légtisztítót minden 15,000 km után le kell cserélni.
(5) A fékfolyadék cseréjét kétévente el kell végezni, tekintett nélkül a kilométer-teljesítményre.
174
KARBANTARTÁS ÉS ÁPOLÁS

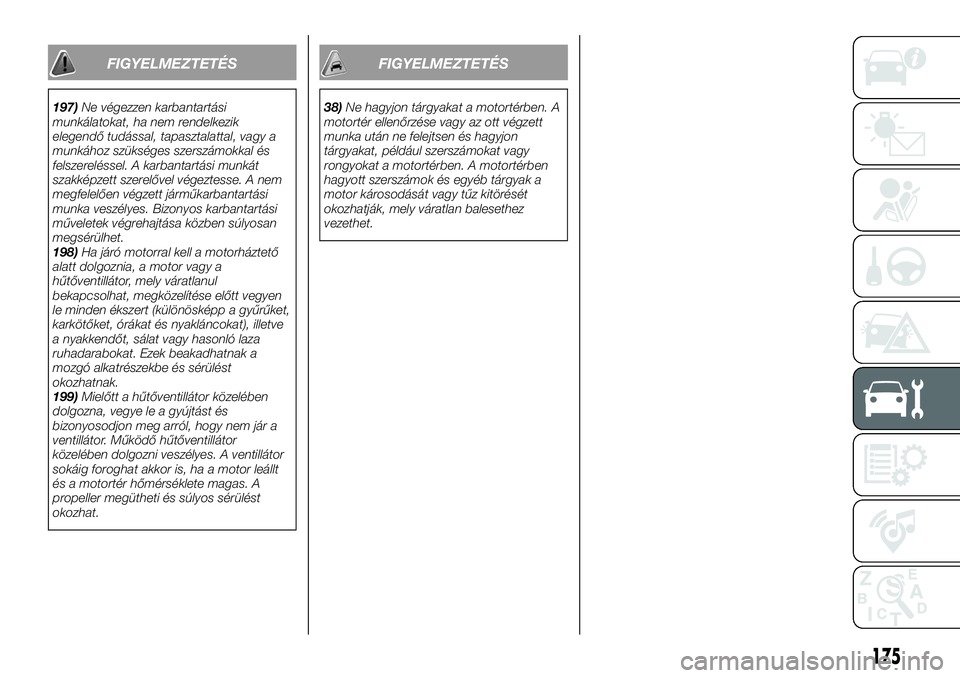

FIGYELMEZTETÉS
197)Ne végezzen karbantartási
munkálatokat, ha nem rendelkezik
elegendő tudással, tapasztalattal, vagy a
munkához szükséges szerszámokkal és
felszereléssel. A karbantartási munkát
szakképzett szerelővel végeztesse. A nem
megfelelően végzett járműkarbantartási
munka veszélyes. Bizonyos karbantartási
műveletek végrehajtása közben súlyosan
megsérülhet.
198)Ha járó motorral kell a motorháztető
alatt dolgoznia, a motor vagy a
hűtőventillátor, mely váratlanul
bekapcsolhat, megközelítése előtt vegyen
le minden ékszert (különösképp a gyűrűket,
karkötőket, órákat és nyakláncokat), illetve
a nyakkendőt, sálat vagy hasonló laza
ruhadarabokat. Ezek beakadhatnak a
mozgó alkatrészekbe és sérülést
okozhatnak.
199)Mielőtt a hűtőventillátor közelében
dolgozna, vegye le a gyújtást és
bizonyosodjon meg arról, hogy nem jár a
ventillátor. Működő hűtőventillátor
közelében dolgozni veszélyes. A ventillátor
sokáig foroghat akkor is, ha a motor leállt
és a motortér hőmérséklete magas. A
propeller megütheti és súlyos sérülést
okozhat.
FIGYELMEZTETÉS
38)Ne hagyjon tárgyakat a motortérben. A
motortér ellenőrzése vagy az ott végzett
munka után ne felejtsen és hagyjon
tárgyakat, például szerszámokat vagy
rongyokat a motortérben. A motortérben
hagyott szerszámok és egyéb tárgyak a
motor károsodását vagy tűz kitörését
okozhatják, mely váratlan balesethez
vezethet.
175

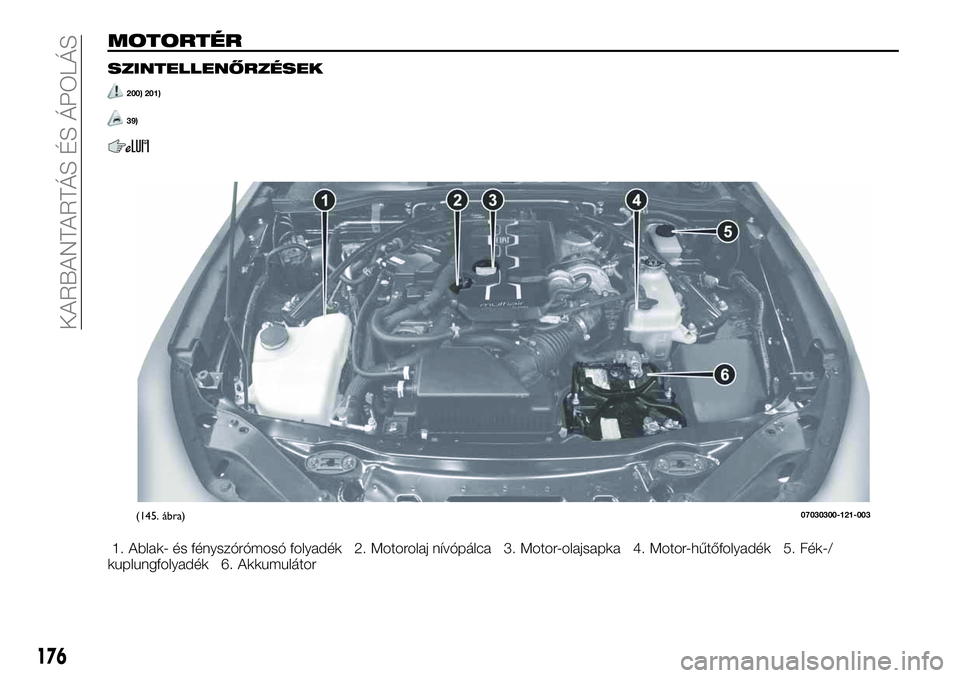

MOTORTÉR
SZINTELLENŐRZÉSEK
200) 201)
39)
1. Ablak- és fényszórómosó folyadék 2. Motorolaj nívópálca 3. Motor-olajsapka 4. Motor-hűtőfolyadék 5. Fék-/
kuplungfolyadék 6. Akkumulátor
(145. ábra)07030300-121-003
176
KARBANTARTÁS ÉS ÁPOLÁS

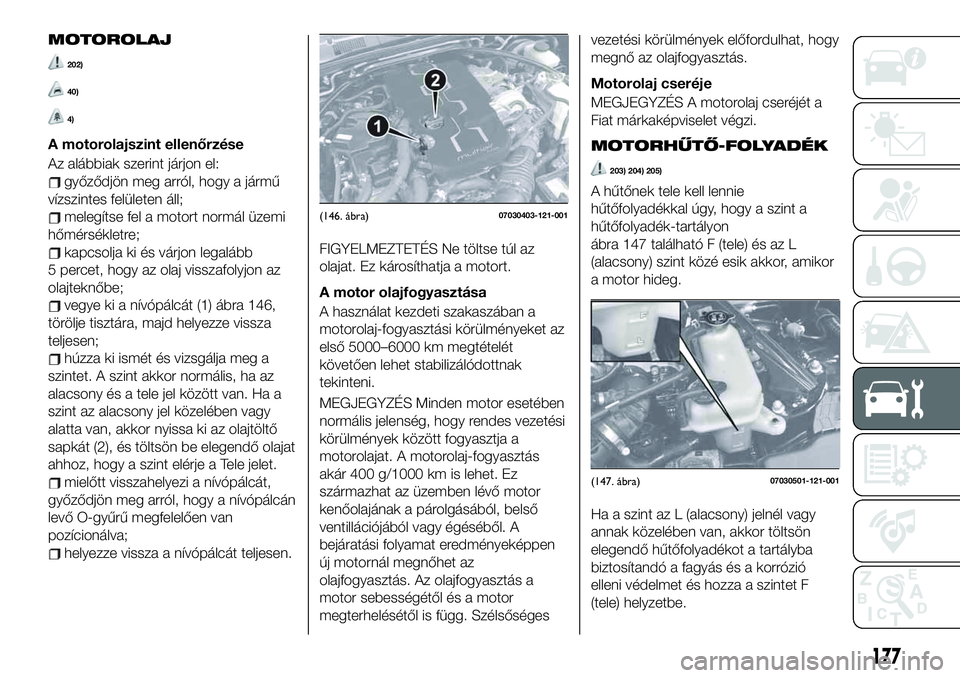

MOTOROLAJ
202)
40)
4)
A motorolajszint ellenőrzése
Az alábbiak szerint járjon el:
győződjön meg arról, hogy a jármű
vízszintes felületen áll;
melegítse fel a motort normál üzemi
hőmérsékletre;
kapcsolja ki és várjon legalább
5 percet, hogy az olaj visszafolyjon az
olajteknőbe;
vegye ki a nívópálcát (1) ábra 146,
törölje tisztára, majd helyezze vissza
teljesen;
húzza ki ismét és vizsgálja meg a
szintet. A szint akkor normális, ha az
alacsony és a tele jel között van. Ha a
szint az alacsony jel közelében vagy
alatta van, akkor nyissa ki az olajtöltő
sapkát (2), és töltsön be elegendő olajat
ahhoz, hogy a szint elérje a Tele jelet.
mielőtt visszahelyezi a nívópálcát,
győződjön meg arról, hogy a nívópálcán
levő O-gyűrű megfelelően van
pozícionálva;
helyezze vissza a nívópálcát teljesen.
FIGYELMEZTETÉS Ne töltse túl az
olajat. Ez károsíthatja a motort.
A motor olajfogyasztása
A használat kezdeti szakaszában a
motorolaj-fogyasztási körülményeket az
első 5000–6000 km megtételét
követően lehet stabilizálódottnak
tekinteni.
MEGJEGYZÉS Minden motor esetében
normális jelenség, hogy rendes vezetési
körülmények között fogyasztja a
motorolajat. A motorolaj-fogyasztás
akár 400 g/1000 km is lehet. Ez
származhat az üzemben lévő motor
kenőolajának a párolgásából, belső
ventillációjából vagy égéséből. A
bejáratási folyamat eredményeképpen
új motornál megnőhet az
olajfogyasztás. Az olajfogyasztás a
motor sebességétől és a motor
megterhelésétől is függ. Szélsőségesvezetési körülmények előfordulhat, hogy
megnő az olajfogyasztás.
Motorolaj cseréje
MEGJEGYZÉS A motorolaj cseréjét a
Fiat márkaképviselet végzi.
MOTORHŰTŐ-FOLYADÉK
203) 204) 205)
A hűtőnek tele kell lennie
hűtőfolyadékkal úgy, hogy a szint a
hűtőfolyadék-tartályon
ábra 147 található F (tele) és az L
(alacsony) szint közé esik akkor, amikor
a motor hideg.
Ha a szint az L (alacsony) jelnél vagy
annak közelében van, akkor töltsön
elegendő hűtőfolyadékot a tartályba
biztosítandó a fagyás és a korrózió
elleni védelmet és hozza a szintet F
(tele) helyzetbe.
(146. ábra)07030403-121-001
(147. ábra)07030501-121-001
177

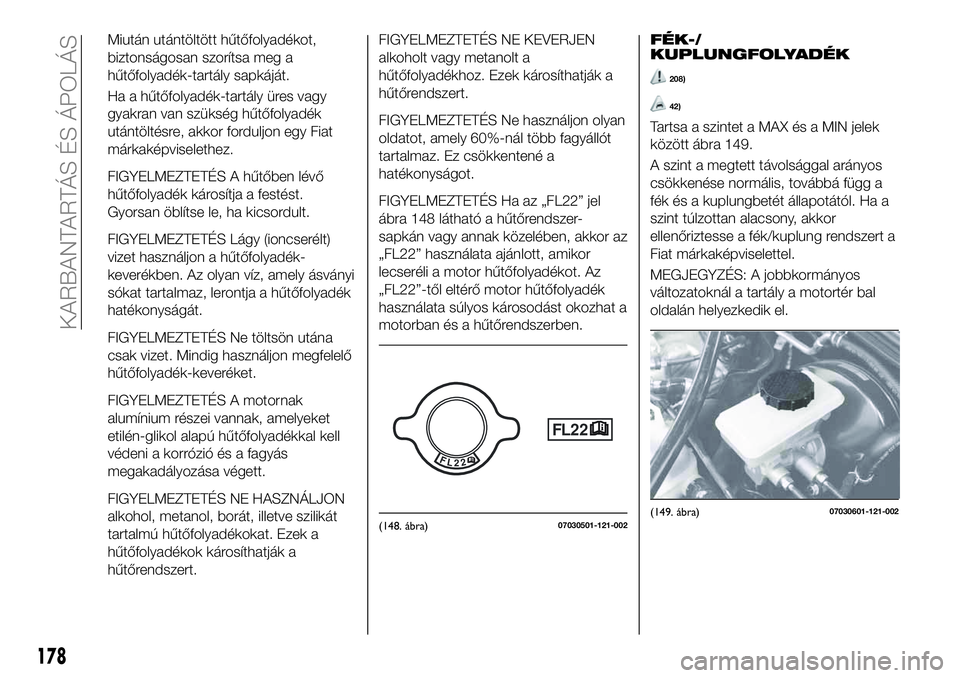

Miután utántöltött hűtőfolyadékot,
biztonságosan szorítsa meg a
hűtőfolyadék-tartály sapkáját.
Ha a hűtőfolyadék-tartály üres vagy
gyakran van szükség hűtőfolyadék
utántöltésre, akkor forduljon egy Fiat
márkaképviselethez.
FIGYELMEZTETÉS A hűtőben lévő
hűtőfolyadék károsítja a festést.
Gyorsan öblítse le, ha kicsordult.
FIGYELMEZTETÉS Lágy (ioncserélt)
vizet használjon a hűtőfolyadék-
keverékben. Az olyan víz, amely ásványi
sókat tartalmaz, lerontja a hűtőfolyadék
hatékonyságát.
FIGYELMEZTETÉS Ne töltsön utána
csak vizet. Mindig használjon megfelelő
hűtőfolyadék-keveréket.
FIGYELMEZTETÉS A motornak
alumínium részei vannak, amelyeket
etilén-glikol alapú hűtőfolyadékkal kell
védeni a korrózió és a fagyás
megakadályozása végett.
FIGYELMEZTETÉS NE HASZNÁLJON
alkohol, metanol, borát, illetve szilikát
tartalmú hűtőfolyadékokat. Ezek a
hűtőfolyadékok károsíthatják a
hűtőrendszert.FIGYELMEZTETÉS NE KEVERJEN
alkoholt vagy metanolt a
hűtőfolyadékhoz. Ezek károsíthatják a
hűtőrendszert.
FIGYELMEZTETÉS Ne használjon olyan
oldatot, amely 60%-nál több fagyállót
tartalmaz. Ez csökkentené a
hatékonyságot.
FIGYELMEZTETÉS Ha az „FL22” jel
ábra 148 látható a hűtőrendszer-
sapkán vagy annak közelében, akkor az
„FL22” használata ajánlott, amikor
lecseréli a motor hűtőfolyadékot. Az
„FL22”-től eltérő motor hűtőfolyadék
használata súlyos károsodást okozhat a
motorban és a hűtőrendszerben.FÉK-/
KUPLUNGFOLYADÉK
208)
42)
Tartsa a szintet a MAX és a MIN jelek
között ábra 149.
A szint a megtett távolsággal arányos
csökkenése normális, továbbá függ a
fék és a kuplungbetét állapotától. Ha a
szint túlzottan alacsony, akkor
ellenőriztesse a fék/kuplung rendszert a
Fiat márkaképviselettel.
MEGJEGYZÉS: A jobbkormányos
változatoknál a tartály a motortér bal
oldalán helyezkedik el.
(148. ábra)07030501-121-002(149. ábra)07030601-121-002
178
KARBANTARTÁS ÉS ÁPOLÁS
