FIAT 124 SPIDER 2021 Käyttö- ja huolto-ohjekirja (in in Finnish)

TEKNISET TIEDOT
Kaikki tiedot, joita voit tarvita
ymmärtääksesi, miten auto on
rakennettu ja miten se toimii, löytyvät
tästä kappaleesta ja sen kaavioista ja
taulukoista.
Se on tarkoitettu autoharrastajille ja
teknikoille, mutta myös kaikille muille,
jotka haluavat tietää kaiken autosta.TUNNISTETIEDOT...........180
MOOTTORI................181
PYÖRÄN JA RENKAAN TIEDOT . .182
PAINOT..................184
MITAT ...................185
NESTETILAVUUDET..........186
NESTEET JA VOITELUAINEET. . . .187
SUORITUSKYKY............189
POLTTOAINEENKULUTUS JA
CO2-PÄÄSTÖT.............190
AUTON KÄSITTELYOHJEITA
KÄYTTÖIÄN LOPUSSA........191
179

TUNNISTETIEDOT
MALLILAATTA
Mallilaatta sijaitsee vasemman sivuoven
pylväässä kuva 153.
KORINUMERO / AUTON
TUNNUSNUMERO
(Irlanti / Yhdistynyt kuningaskunta)
Korinumero: avaa suojus, joka on
näytetty kuvassa kuva 154,
tarkastaaksesi korinumeron.Auton tunnusnumerokuva 155.
RENGASPAINEEN ETIKETTI
Rengaspaineen etiketti sijaitsee
vasemman sivuoven pylväässä
vasemmalta ohjattavissa versioissa
kuva 156 tai oikean sivuoven pylväässä
oikealta ohjattavissa versioissa.MOOTTORIN NUMERO
Moottorin numero sijaitsee moottorilla.
15310010103-121-001
15410010109-333-333
15510010104-122-001
15610010109-321-321
180
TEKNISET TIEDOT

MOOTTORI
232)
Versio 1.4 Turbo Multi Air 140HP
SykliOtto
Sylinterien määrä ja asettelu neljä linjassa
Männän läpimitta ja iskunpituus (mm) 72,0 x 84,0
Kokonaistilavuus (cm³) 1368
Puristussuhde9,8:1
Maksimiteho (EEC) (kW) 103
Maksimiteho (EEC) (HV) 140
Vastaava moottorin kierrosluku (rpm) 5000
Maksimivääntö (EEC) (Nm) 240
Maksimivääntö (EEC) (kgm) 24,5
Vastaava moottorin kierrosluku (rpm) 2250
SytytystulpatNGK SIKR9A7
Polttoaine Lyijytön bensiini, jonka oktaaniluku (RON) on 95 (EN 228 tiedot)
VAROITUS Älä teräsharjaa, kun puhdistat iridiumtulppia Iridiumseoksen päällysteen hienot hiukkaset ja platinapäät voivat
vahingoittua.
HUOMIO
232)Polttoaineen syöttöjärjestelmän muutokset tai korjaukset, joita ei suoriteta kunnolla tai jotka eivät huomioi järjestelmän teknisiä
ominaisuuksia, saattavat aiheuttaa toimintahäiriöitä, jotka aiheuttavat tulipalovaaran.
181

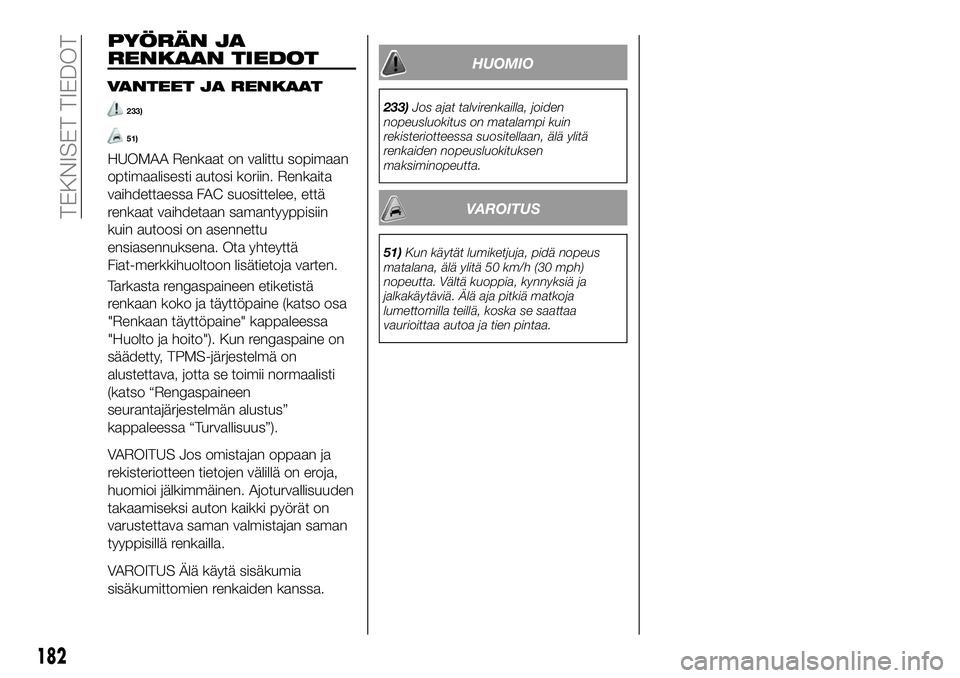

PYÖRÄN JA
RENKAAN TIEDOT
VANTEET JA RENKAAT
233)
51)
HUOMAA Renkaat on valittu sopimaan
optimaalisesti autosi koriin. Renkaita
vaihdettaessa FAC suosittelee, että
renkaat vaihdetaan samantyyppisiin
kuin autoosi on asennettu
ensiasennuksena. Ota yhteyttä
Fiat-merkkihuoltoon lisätietoja varten.
Tarkasta rengaspaineen etiketistä
renkaan koko ja täyttöpaine (katso osa
"Renkaan täyttöpaine" kappaleessa
"Huolto ja hoito"). Kun rengaspaine on
säädetty, TPMS-järjestelmä on
alustettava, jotta se toimii normaalisti
(katso “Rengaspaineen
seurantajärjestelmän alustus”
kappaleessa “Turvallisuus”).
VAROITUS Jos omistajan oppaan ja
rekisteriotteen tietojen välillä on eroja,
huomioi jälkimmäinen. Ajoturvallisuuden
takaamiseksi auton kaikki pyörät on
varustettava saman valmistajan saman
tyyppisillä renkailla.
VAROITUS Älä käytä sisäkumia
sisäkumittomien renkaiden kanssa.
HUOMIO
233)Jos ajat talvirenkailla, joiden
nopeusluokitus on matalampi kuin
rekisteriotteessa suositellaan, älä ylitä
renkaiden nopeusluokituksen
maksiminopeutta.
VAROITUS
51)Kun käytät lumiketjuja, pidä nopeus
matalana, älä ylitä 50 km/h (30 mph)
nopeutta. Vältä kuoppia, kynnyksiä ja
jalkakäytäviä. Älä aja pitkiä matkoja
lumettomilla teillä, koska se saattaa
vaurioittaa autoa ja tien pintaa.
182
TEKNISET TIEDOT

TOIMITETUT VANTEET JA RENKAAT
Vanteet Vakiorengas Talvirengas
61/2Jx16195/50 R16 84V (*) 195/50 R16 84 M+S (**)
7J x 17 205/45 R17 84W (*) 205/45 R17 84 M+S (***)
(*) 3 vuodenajan tyyppi
(**) Kuormaindeksi ja nopeussymboli: 84Q/84S/84H/84V
(***) Kuormaindeksi ja nopeussymboli: 84Q/84S/84H/84V/84W
KYLMÄN RENKAAN TÄYTTÖPAINE
Lisää +0,3 baaria määritettyyn täyttöpaineeseen renkaiden ollessa lämpimiä. Tarkasta painearvo renkaiden ollessa kylmiä.
Talvirenkailla on lisättävä +0,2 baaria vakiorenkaille suositeltuun täyttöpaineeseen.
Renkaan koko Etu Taka
195/50 R16 84V 2,0 2,0
205/45 R17 84W 2,0 2,0
183

PAINOT
Paino ajokunnossa: 1050 kg
184
TEKNISET TIEDOT

MITAT
Mitat on annettu millimetreinä ja ne viittaavat autoon, jossa on perusrenkaat. Korkeus on mitattu auton ollessa ilman kuormaa.
TAVARATILAN TILAVUUS:140 litraa
ABCDE F
4,055 (*) / 4,075 (**) 2 310 1 230 1 495 1 740 1 505
(*) Ilman rekisterikilven pidikettä.
(**) Rekisterikilven pidikkeen kanssa.
15710000555-122-333
185

NESTETILAVUUDET
Kohde Tilavuudet
Polttoainesäiliä (litraa)45
Moottoriöljy (ilman öljynsuodattimen vaihtoa) (litraa) 3,2
Moottoriöljy (öljynsuodattimen vaihdon kanssa) (litraa) 3,8
Jäähdytysneste (manuaalisella vaihteistolla varustetut versiot) (litraa)
7,2
(*)/ 6,7(**)
Jäähdytysneste (automaattivaihteistolla varustetut versiot) (litraa)
7,1(*)/ 6,5(**)
Manuaalisen vaihteiston öljy (litraa) 2,1
Automaattivaihteiston öljy (litraa) 7,5
Takatasauspyörästön öljy (litraa) 0,6
LSD-öljy (litraa)0,6
Jarruneste (& kytkinneste) (litraa) 0,55
(*) Versiot, joissa on vasemmanpuoleinen ohjaus.
(**) Versiot, joissa on oikeanpuoleinen ohjaus.
186
TEKNISET TIEDOT

NESTEET JA VOITELUAINEET
52)
Autossa käytetään moottoriöljyä, joka on kehitetty ja testattu perusteellisesti täyttämään huoltosuunnitelman aikataulun
vaatimukset.
Suositeltujen voiteluaineiden jatkuva käyttö takaa matala polttoaineen kulutuksen ja päästörajojen noudattamisen. Voiteluaineen
omaisuudet ovat erittäin tärkeitä auton toiminnalle ja kestävyydelle.
Voitelulaine Ominaisuudet TiedotAlkuperäiset nesteet
ja voiteluaineetVaihtoväli/Sovellukset
MoottoriöljySAE 5W-40ACEA C3 /
API SN9.55535-S2 tai
MS-12991SELENIA K P.E.
Contractual Technical
Reference nro F603.C07Huoltosuunnitelman
aikataulun mukaan
Moottorin
jäähdytysnesteVihreä/sininen Hybrid
Organic Acid Technology
(HOAT) -suoja-aine, joka
sisältää inhibitoitua
etyleeniglykolia. Ylittää
standardien ASTM D
3306 ja JIS
K2234 määritykset.
(O)
PARAFLU Plus Ready
to use
Contractual Technical
Reference nro F101.B17Valmis käytettäväksi
moottorin
jäähdytysjärjestelmässä.
(*)
(O) Jos suositeltua moottori jäähdytysnestettä ei ole saatavilla, vastaavan minivaatimukset täyttävän tuotteen käyttö on sallittua täyttöä varten 1 litraan saakka, tässä
tapauksessa moottorin optimaalista suorituskykyä ei taata.
(*) Jos otetaan käyttöön puhtaasti vaihtoehtoinen tuote, käytön prosenttiosuudet: 50 % vettä, 50 % puhdasta moottorin jäähdytysnestettä. Jos autoa käytetään
erityisen kylmissä ilmasto-olosuhteissa, käytä seosta, jossa on 60 % moottorin jäähdytysnestettä ja 40 % tislattua vettä.
187

Voitelulaine Ominaisuudet TiedotAlkuperäiset nesteet
ja voiteluaineetSovellukset
Voiteluaineet ja rasvat
voimansiirrolleSAE 75W-90 aste. API
GL4 vaatimukset9.55550-MZ11TUTELA
TRANSMISSION GEAR
SYNTH LL
Contractual Technical
Reference nro F004.C16Manuaalisen vaihteiston
öljy
JWS 3309, type T-IV.9.55550-AV1TUTELA
TRANSMISSION GI/V
Contractual Technical
Reference nro F333.I05Automaattivaihteiston öljy
Long Life synteettinen
voiteluaine
tasauspyörästöille.9.55550-DA14TUTELA
TRANSMISSION
HYPOIDE LL
Contractual Technical
Reference nro F006.C16Taka-akseli, jossa on
rajoitettu jakovaihteistoöljy
Jarru- ja kytkinnesteSynteettinen öljy jarru- ja
kytkinjärjestelmille. Ylittää
vaatimukset: FMVSS no.
116 DOT 4, ISO
4925 SAE J1704.9.55597 tai MS-90039TUTELA TOP 4/S
Contractual Technical
Reference nro F005.F15Hydraulisten jarrujen ja
hydraulisen kytkimen
ohjaimet
Tuulilasin pesurin nesteAlkoholin ja
pinta-aktiivisten aineiden
seos Ylittää CUNA NC
956-11 -vaatimukset.9.55522 tai MS-90043PETRONAS DURANCE
SC 35
Contractual Technical
Reference nro F001.D16Käyttö laimennettuna tai
laimentamattomana
tuulilasin
pesu/pyyhinjärjestelmässä
Jos vaadittavat ominaisuudet täyttäviä voiteluaineita ei ole saatavissa, minimivaatimukset täyttäviä tuotteita voi käyttää
lisättäessä nesteitä, mutta tässä tapauksessa ei voida taata moottorin optimaalista toimintaa.
VAROITUS
52)Muiden kuin yllämainitut omaisuudet omaavien tuotteiden käyttö voi vahingoittaa moottoria, eikä takuu kata sitä.
188
TEKNISET TIEDOT
