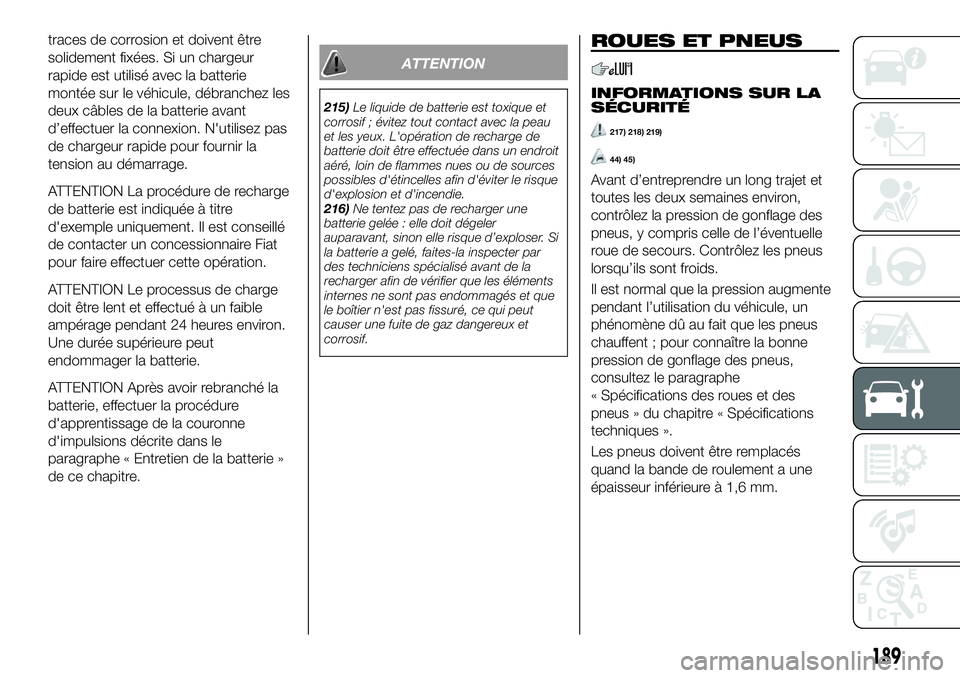

traces de corrosion et doivent être
solidement fixées. Si un chargeur
rapide est utilisé avec la batterie
montée sur le véhicule, débranchez les
deux câbles de la batterie avant
d’effectuer la connexion. N'utilisez pas
de chargeur rapide pour fournir la
tension au démarrage.
ATTENTION La procédure de recharge
de batterie est indiquée à titre
d'exemple uniquement. Il est conseillé
de contacter un concessionnaire Fiat
pour faire effectuer cette opération.
ATTENTION Le processus de charge
doit être lent et effectué à un faible
ampérage pendant 24 heures environ.
Une durée supérieure peut
endommager la batterie.
ATTENTION Après avoir rebranché la
batterie, effectuer la procédure
d'apprentissage de la couronne
d'impulsions décrite dans le
paragraphe « Entretien de la batterie »
de ce chapitre.
ATTENTION
215)Le liquide de batterie est toxique et
corrosif ; évitez tout contact avec la peau
et les yeux. L'opération de recharge de
batterie doit être effectuée dans un endroit
aéré, loin de flammes nues ou de sources
possibles d'étincelles afin d'éviter le risque
d'explosion et d'incendie.
216)Ne tentez pas de recharger une
batterie gelée : elle doit dégeler
auparavant, sinon elle risque d’exploser. Si
la batterie a gelé, faites-la inspecter par
des techniciens spécialisé avant de la
recharger afin de vérifier que les éléments
internes ne sont pas endommagés et que
le boîtier n'est pas fissuré, ce qui peut
causer une fuite de gaz dangereux et
corrosif.
ROUES ET PNEUS
INFORMATIONS SUR LA
SÉCURITÉ
217) 218) 219)
44) 45)
Avant d’entreprendre un long trajet et
toutes les deux semaines environ,
contrôlez la pression de gonflage des
pneus, y compris celle de l’éventuelle
roue de secours. Contrôlez les pneus
lorsqu’ils sont froids.
Il est normal que la pression augmente
pendant l’utilisation du véhicule, un
phénomène dû au fait que les pneus
chauffent ; pour connaître la bonne
pression de gonflage des pneus,
consultez le paragraphe
« Spécifications des roues et des
pneus » du chapitre « Spécifications
techniques ».
Les pneus doivent être remplacés
quand la bande de roulement a une
épaisseur inférieure à 1,6 mm.
189

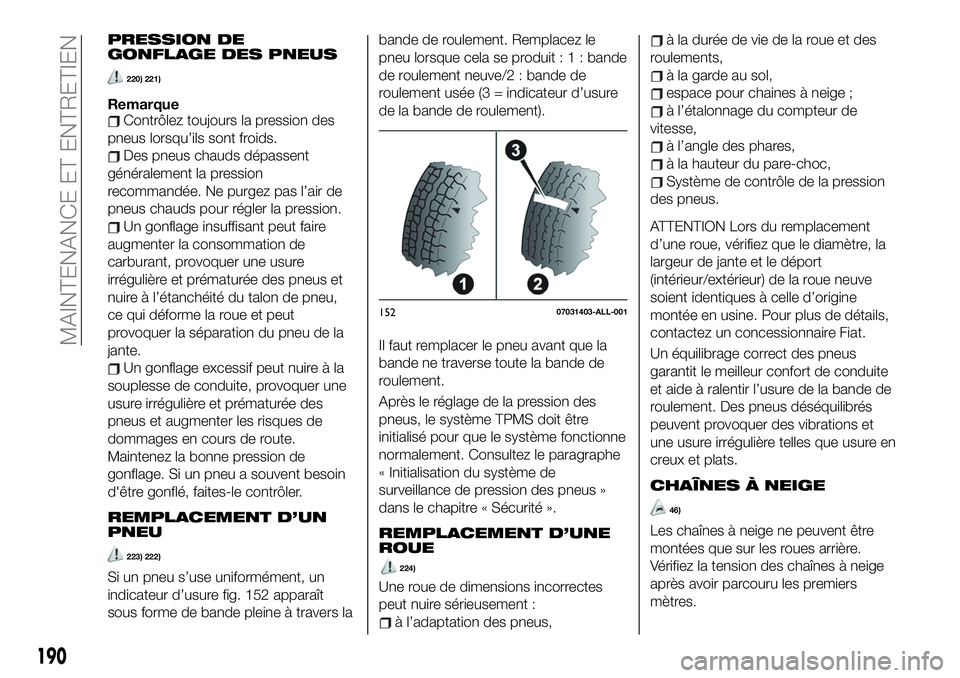

PRESSION DE
GONFLAGE DES PNEUS
220) 221)
RemarqueContrôlez toujours la pression des
pneus lorsqu’ils sont froids.
Des pneus chauds dépassent
généralement la pression
recommandée. Ne purgez pas l’air de
pneus chauds pour régler la pression.
Un gonflage insuffisant peut faire
augmenter la consommation de
carburant, provoquer une usure
irrégulière et prématurée des pneus et
nuire à l’étanchéité du talon de pneu,
ce qui déforme la roue et peut
provoquer la séparation du pneu de la
jante.
Un gonflage excessif peut nuire à la
souplesse de conduite, provoquer une
usure irrégulière et prématurée des
pneus et augmenter les risques de
dommages en cours de route.
Maintenez la bonne pression de
gonflage. Si un pneu a souvent besoin
d'être gonflé, faites-le contrôler.
REMPLACEMENT D’UN
PNEU
223) 222)
Si un pneu s’use uniformément, un
indicateur d’usure fig. 152 apparaît
sous forme de bande pleine à travers labande de roulement. Remplacez le
pneu lorsque cela se produit:1:bande
de roulement neuve/2 : bande de
roulement usée (3 = indicateur d’usure
de la bande de roulement).
Il faut remplacer le pneu avant que la
bande ne traverse toute la bande de
roulement.
Après le réglage de la pression des
pneus, le système TPMS doit être
initialisé pour que le système fonctionne
normalement. Consultez le paragraphe
« Initialisation du système de
surveillance de pression des pneus »
dans le chapitre « Sécurité ».
REMPLACEMENT D’UNE
ROUE
224)
Une roue de dimensions incorrectes
peut nuire sérieusement :
à l’adaptation des pneus,
à la durée de vie de la roue et des
roulements,
à la garde au sol,
espace pour chaines à neige ;
à l’étalonnage du compteur de
vitesse,
à l’angle des phares,
à la hauteur du pare-choc,
Système de contrôle de la pression
des pneus.
ATTENTION Lors du remplacement
d’une roue, vérifiez que le diamètre, la
largeur de jante et le déport
(intérieur/extérieur) de la roue neuve
soient identiques à celle d’origine
montée en usine. Pour plus de détails,
contactez un concessionnaire Fiat.
Un équilibrage correct des pneus
garantit le meilleur confort de conduite
et aide à ralentir l’usure de la bande de
roulement. Des pneus déséquilibrés
peuvent provoquer des vibrations et
une usure irrégulière telles que usure en
creux et plats.
CHAÎNES À NEIGE
46)
Les chaînes à neige ne peuvent être
montées que sur les roues arrière.
Vérifiez la tension des chaînes à neige
après avoir parcouru les premiers
mètres.
15207031403-ALL-001
190
MAINTENANCE ET ENTRETIEN

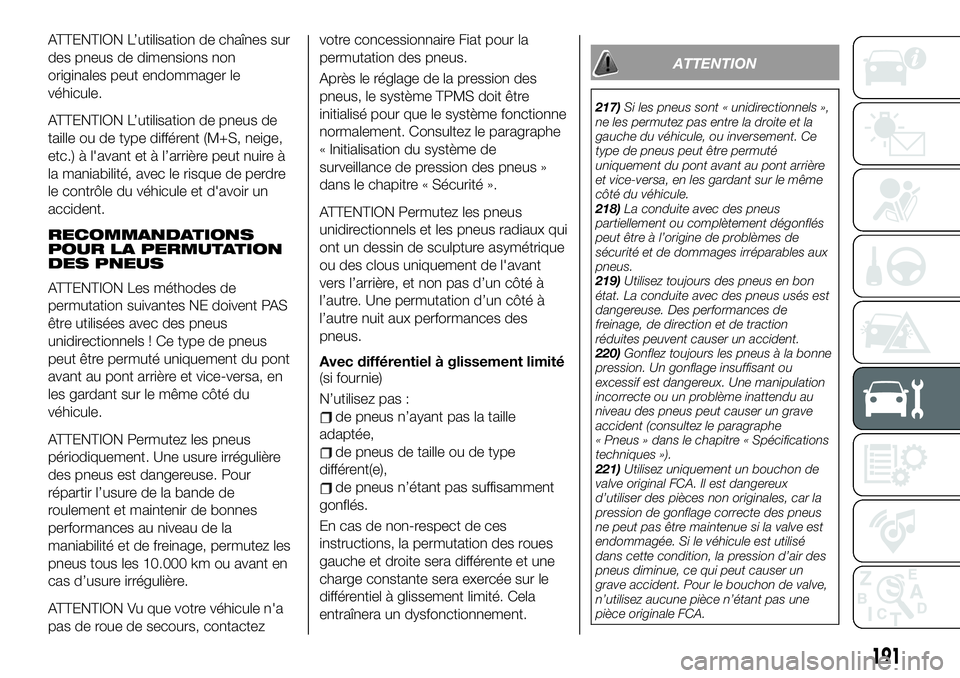

ATTENTION L’utilisation de chaînes sur
des pneus de dimensions non
originales peut endommager le
véhicule.
ATTENTION L’utilisation de pneus de
taille ou de type différent (M+S, neige,
etc.) à l'avant et à l’arrière peut nuire à
la maniabilité, avec le risque de perdre
le contrôle du véhicule et d'avoir un
accident.
RECOMMANDATIONS
POUR LA PERMUTATION
DES PNEUS
ATTENTION Les méthodes de
permutation suivantes NE doivent PAS
être utilisées avec des pneus
unidirectionnels ! Ce type de pneus
peut être permuté uniquement du pont
avant au pont arrière et vice-versa, en
les gardant sur le même côté du
véhicule.
ATTENTION Permutez les pneus
périodiquement. Une usure irrégulière
des pneus est dangereuse. Pour
répartir l’usure de la bande de
roulement et maintenir de bonnes
performances au niveau de la
maniabilité et de freinage, permutez les
pneus tous les 10.000 km ou avant en
cas d’usure irrégulière.
ATTENTION Vu que votre véhicule n'a
pas de roue de secours, contactezvotre concessionnaire Fiat pour la
permutation des pneus.
Après le réglage de la pression des
pneus, le système TPMS doit être
initialisé pour que le système fonctionne
normalement. Consultez le paragraphe
« Initialisation du système de
surveillance de pression des pneus »
dans le chapitre « Sécurité ».
ATTENTION Permutez les pneus
unidirectionnels et les pneus radiaux qui
ont un dessin de sculpture asymétrique
ou des clous uniquement de l'avant
vers l’arrière, et non pas d’un côté à
l’autre. Une permutation d’un côté à
l’autre nuit aux performances des
pneus.
Avec différentiel à glissement limité
(si fournie)
N’utilisez pas :
de pneus n’ayant pas la taille
adaptée,
de pneus de taille ou de type
différent(e),
de pneus n’étant pas suffisamment
gonflés.
En cas de non-respect de ces
instructions, la permutation des roues
gauche et droite sera différente et une
charge constante sera exercée sur le
différentiel à glissement limité. Cela
entraînera un dysfonctionnement.
ATTENTION
217)Si les pneus sont « unidirectionnels »,
ne les permutez pas entre la droite et la
gauche du véhicule, ou inversement. Ce
type de pneus peut être permuté
uniquement du pont avant au pont arrière
et vice-versa, en les gardant sur le même
côté du véhicule.
218)La conduite avec des pneus
partiellement ou complètement dégonflés
peut être à l’origine de problèmes de
sécurité et de dommages irréparables aux
pneus.
219)Utilisez toujours des pneus en bon
état. La conduite avec des pneus usés est
dangereuse. Des performances de
freinage, de direction et de traction
réduites peuvent causer un accident.
220)Gonflez toujours les pneus à la bonne
pression. Un gonflage insuffisant ou
excessif est dangereux. Une manipulation
incorrecte ou un problème inattendu au
niveau des pneus peut causer un grave
accident (consultez le paragraphe
« Pneus » dans le chapitre « Spécifications
techniques »).
221)Utilisez uniquement un bouchon de
valve original FCA. Il est dangereux
d’utiliser des pièces non originales, car la
pression de gonflage correcte des pneus
ne peut pas être maintenue si la valve est
endommagée. Si le véhicule est utilisé
dans cette condition, la pression d’air des
pneus diminue, ce qui peut causer un
grave accident. Pour le bouchon de valve,
n’utilisez aucune pièce n’étant pas une
pièce originale FCA.
191

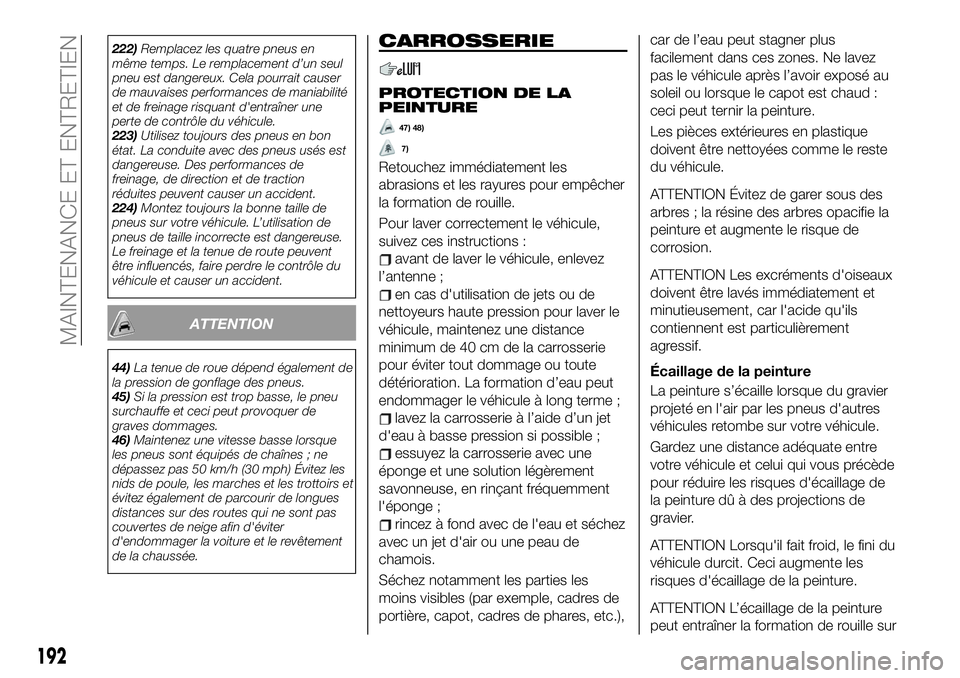

222)Remplacez les quatre pneus en
même temps. Le remplacement d’un seul
pneu est dangereux. Cela pourrait causer
de mauvaises performances de maniabilité
et de freinage risquant d'entraîner une
perte de contrôle du véhicule.
223)Utilisez toujours des pneus en bon
état. La conduite avec des pneus usés est
dangereuse. Des performances de
freinage, de direction et de traction
réduites peuvent causer un accident.
224)Montez toujours la bonne taille de
pneus sur votre véhicule. L’utilisation de
pneus de taille incorrecte est dangereuse.
Le freinage et la tenue de route peuvent
être influencés, faire perdre le contrôle du
véhicule et causer un accident.
ATTENTION
44)La tenue de roue dépend également de
la pression de gonflage des pneus.
45)Si la pression est trop basse, le pneu
surchauffe et ceci peut provoquer de
graves dommages.
46)Maintenez une vitesse basse lorsque
les pneus sont équipés de chaînes ; ne
dépassez pas 50 km/h (30 mph) Évitez les
nids de poule, les marches et les trottoirs et
évitez également de parcourir de longues
distances sur des routes qui ne sont pas
couvertes de neige afin d'éviter
d'endommager la voiture et le revêtement
de la chaussée.
CARROSSERIE
PROTECTION DE LA
PEINTURE
47) 48)
7)
Retouchez immédiatement les
abrasions et les rayures pour empêcher
la formation de rouille.
Pour laver correctement le véhicule,
suivez ces instructions :
avant de laver le véhicule, enlevez
l’antenne ;
en cas d'utilisation de jets ou de
nettoyeurs haute pression pour laver le
véhicule, maintenez une distance
minimum de 40 cm de la carrosserie
pour éviter tout dommage ou toute
détérioration. La formation d’eau peut
endommager le véhicule à long terme ;
lavez la carrosserie à l’aide d’un jet
d'eau à basse pression si possible ;
essuyez la carrosserie avec une
éponge et une solution légèrement
savonneuse, en rinçant fréquemment
l'éponge ;
rincez à fond avec de l'eau et séchez
avec un jet d'air ou une peau de
chamois.
Séchez notamment les parties les
moins visibles (par exemple, cadres de
portière, capot, cadres de phares, etc.),car de l’eau peut stagner plus
facilement dans ces zones. Ne lavez
pas le véhicule après l’avoir exposé au
soleil ou lorsque le capot est chaud :
ceci peut ternir la peinture.
Les pièces extérieures en plastique
doivent être nettoyées comme le reste
du véhicule.
ATTENTION Évitez de garer sous des
arbres ; la résine des arbres opacifie la
peinture et augmente le risque de
corrosion.
ATTENTION Les excréments d'oiseaux
doivent être lavés immédiatement et
minutieusement, car l'acide qu'ils
contiennent est particulièrement
agressif.
Écaillage de la peinture
La peinture s’écaille lorsque du gravier
projeté en l'air par les pneus d'autres
véhicules retombe sur votre véhicule.
Gardez une distance adéquate entre
votre véhicule et celui qui vous précède
pour réduire les risques d'écaillage de
la peinture dû à des projections de
gravier.
ATTENTION Lorsqu'il fait froid, le fini du
véhicule durcit. Ceci augmente les
risques d'écaillage de la peinture.
ATTENTION L’écaillage de la peinture
peut entraîner la formation de rouille sur
192
MAINTENANCE ET ENTRETIEN

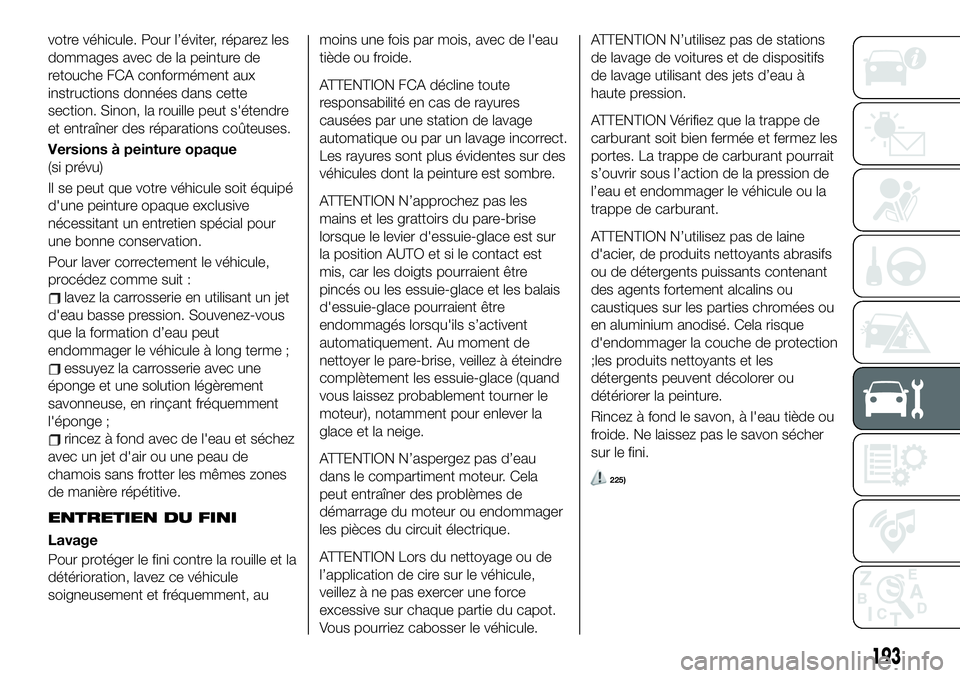

votre véhicule. Pour l’éviter, réparez les
dommages avec de la peinture de
retouche FCA conformément aux
instructions données dans cette
section. Sinon, la rouille peut s'étendre
et entraîner des réparations coûteuses.
Versions à peinture opaque
(si prévu)
Il se peut que votre véhicule soit équipé
d'une peinture opaque exclusive
nécessitant un entretien spécial pour
une bonne conservation.
Pour laver correctement le véhicule,
procédez comme suit :
lavez la carrosserie en utilisant un jet
d'eau basse pression. Souvenez-vous
que la formation d’eau peut
endommager le véhicule à long terme ;
essuyez la carrosserie avec une
éponge et une solution légèrement
savonneuse, en rinçant fréquemment
l'éponge ;
rincez à fond avec de l'eau et séchez
avec un jet d'air ou une peau de
chamois sans frotter les mêmes zones
de manière répétitive.
ENTRETIEN DU FINI
Lavage
Pour protéger le fini contre la rouille et la
détérioration, lavez ce véhicule
soigneusement et fréquemment, aumoins une fois par mois, avec de l'eau
tiède ou froide.
ATTENTION FCA décline toute
responsabilité en cas de rayures
causées par une station de lavage
automatique ou par un lavage incorrect.
Les rayures sont plus évidentes sur des
véhicules dont la peinture est sombre.
ATTENTION N’approchez pas les
mains et les grattoirs du pare-brise
lorsque le levier d'essuie-glace est sur
la position AUTO et si le contact est
mis, car les doigts pourraient être
pincés ou les essuie-glace et les balais
d'essuie-glace pourraient être
endommagés lorsqu'ils s’activent
automatiquement. Au moment de
nettoyer le pare-brise, veillez à éteindre
complètement les essuie-glace (quand
vous laissez probablement tourner le
moteur), notamment pour enlever la
glace et la neige.
ATTENTION N’aspergez pas d’eau
dans le compartiment moteur. Cela
peut entraîner des problèmes de
démarrage du moteur ou endommager
les pièces du circuit électrique.
ATTENTION Lors du nettoyage ou de
l’application de cire sur le véhicule,
veillez à ne pas exercer une force
excessive sur chaque partie du capot.
Vous pourriez cabosser le véhicule.ATTENTION N’utilisez pas de stations
de lavage de voitures et de dispositifs
de lavage utilisant des jets d’eau à
haute pression.
ATTENTION Vérifiez que la trappe de
carburant soit bien fermée et fermez les
portes. La trappe de carburant pourrait
s’ouvrir sous l’action de la pression de
l’eau et endommager le véhicule ou la
trappe de carburant.
ATTENTION N’utilisez pas de laine
d'acier, de produits nettoyants abrasifs
ou de détergents puissants contenant
des agents fortement alcalins ou
caustiques sur les parties chromées ou
en aluminium anodisé. Cela risque
d'endommager la couche de protection
;les produits nettoyants et les
détergents peuvent décolorer ou
détériorer la peinture.
Rincez à fond le savon, à l'eau tiède ou
froide. Ne laissez pas le savon sécher
sur le fini.
225)
193

INTÉRIEURS
SIÈGES ET PARTIES EN
TISSU
Entretien de la ceinture de sécurité
227) 228)
Essuyez la surface sale en la
tamponnant légèrement avec un chiffon
doux imbibé de détergent doux dilué
dans de l'eau (environ 5 %).
Essuyez le détergent restant à l'aide
d'un chiffon imbibé d'eau propre et bien
essoré.
Avant de rétracter les ceintures de
sécurité qui ont été relâchées pour le
nettoyage, séchez-les soigneusement
et assurez-vous qu'elles ne contiennent
pas d'humidité résiduelle.
REMARQUE Nettoyez les ceintures de
sécurité avec diligence lorsqu'elles sont
sales. Si vous ne les nettoyez pas, il
vous sera difficile de le faire plus tard et
leur rétraction en sera affectée.
194
MAINTENANCE ET ENTRETIEN

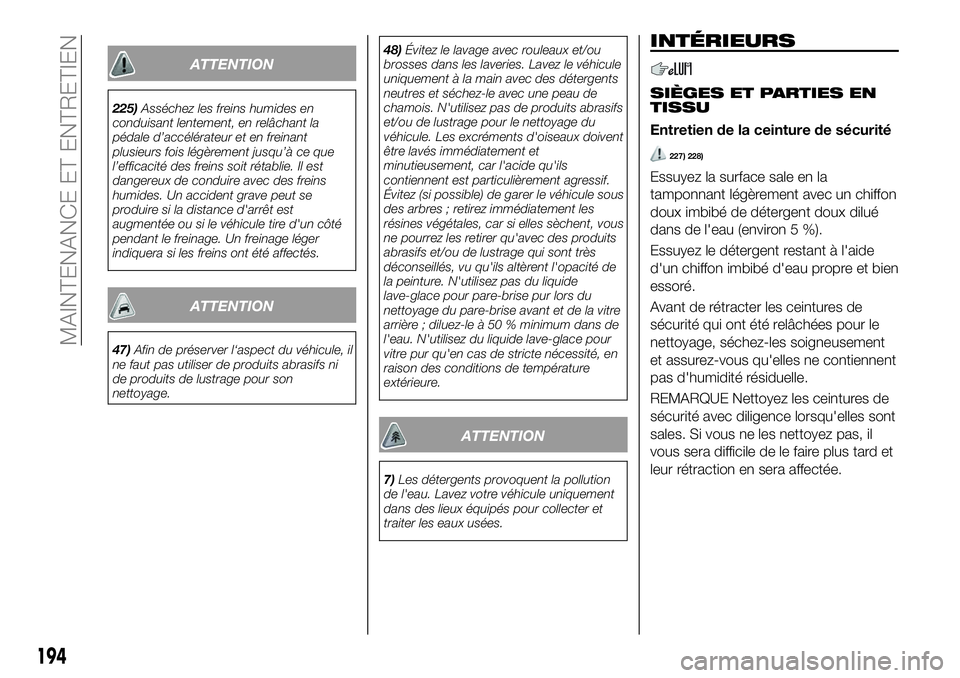

ATTENTION
225)Asséchez les freins humides en
conduisant lentement, en relâchant la
pédale d’accélérateur et en freinant
plusieurs fois légèrement jusqu’à ce que
l’efficacité des freins soit rétablie. Il est
dangereux de conduire avec des freins
humides. Un accident grave peut se
produire si la distance d'arrêt est
augmentée ou si le véhicule tire d'un côté
pendant le freinage. Un freinage léger
indiquera si les freins ont été affectés.
ATTENTION
47)Afin de préserver l‘aspect du véhicule, il
ne faut pas utiliser de produits abrasifs ni
de produits de lustrage pour son
nettoyage.48)Évitez le lavage avec rouleaux et/ou
brosses dans les laveries. Lavez le véhicule
uniquement à la main avec des détergents
neutres et séchez-le avec une peau de
chamois. N'utilisez pas de produits abrasifs
et/ou de lustrage pour le nettoyage du
véhicule. Les excréments d'oiseaux doivent
être lavés immédiatement et
minutieusement, car l'acide qu'ils
contiennent est particulièrement agressif.
Évitez (si possible) de garer le véhicule sous
des arbres ; retirez immédiatement les
résines végétales, car si elles sèchent, vous
ne pourrez les retirer qu'avec des produits
abrasifs et/ou de lustrage qui sont très
déconseillés, vu qu'ils altèrent l'opacité de
la peinture. N'utilisez pas du liquide
lave-glace pour pare-brise pur lors du
nettoyage du pare-brise avant et de la vitre
arrière ; diluez-le à 50 % minimum dans de
l'eau. N'utilisez du liquide lave-glace pour
vitre pur qu'en cas de stricte nécessité, en
raison des conditions de température
extérieure.
ATTENTION
7)Les détergents provoquent la pollution
de l'eau. Lavez votre véhicule uniquement
dans des lieux équipés pour collecter et
traiter les eaux usées.

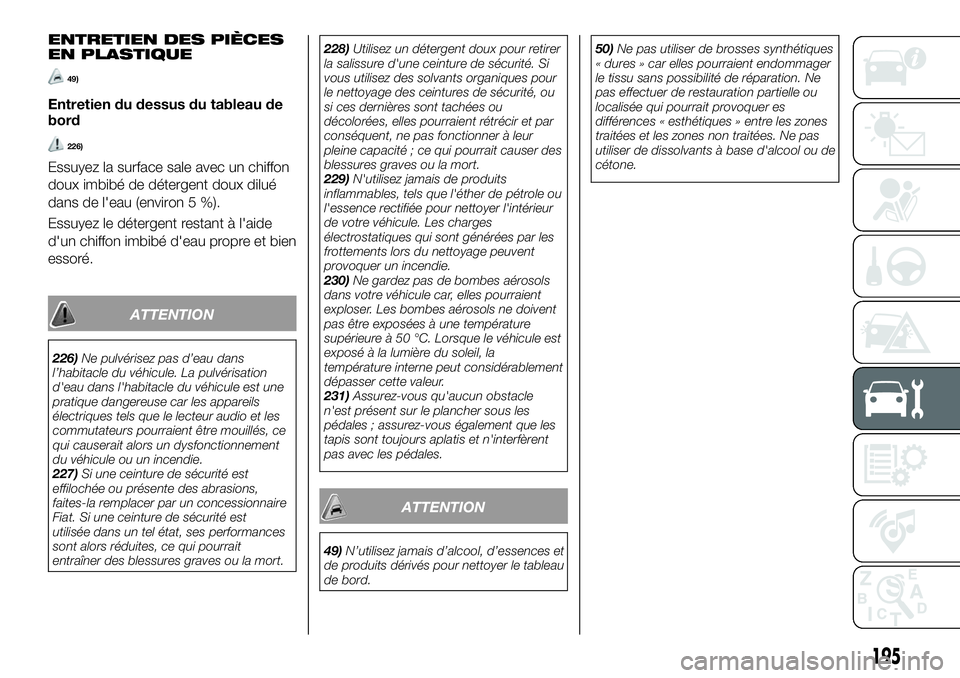

ENTRETIEN DES PIÈCES
EN PLASTIQUE
49)
Entretien du dessus du tableau de
bord
226)
Essuyez la surface sale avec un chiffon
doux imbibé de détergent doux dilué
dans de l'eau (environ 5 %).
Essuyez le détergent restant à l'aide
d'un chiffon imbibé d'eau propre et bien
essoré.
ATTENTION
226)Ne pulvérisez pas d’eau dans
l’habitacle du véhicule. La pulvérisation
d'eau dans l'habitacle du véhicule est une
pratique dangereuse car les appareils
électriques tels que le lecteur audio et les
commutateurs pourraient être mouillés, ce
qui causerait alors un dysfonctionnement
du véhicule ou un incendie.
227)Si une ceinture de sécurité est
effilochée ou présente des abrasions,
faites-la remplacer par un concessionnaire
Fiat. Si une ceinture de sécurité est
utilisée dans un tel état, ses performances
sont alors réduites, ce qui pourrait
entraîner des blessures graves ou la mort.228)Utilisez un détergent doux pour retirer
la salissure d'une ceinture de sécurité. Si
vous utilisez des solvants organiques pour
le nettoyage des ceintures de sécurité, ou
si ces dernières sont tachées ou
décolorées, elles pourraient rétrécir et par
conséquent, ne pas fonctionner à leur
pleine capacité ; ce qui pourrait causer des
blessures graves ou la mort.
229)N'utilisez jamais de produits
inflammables, tels que l'éther de pétrole ou
l'essence rectifiée pour nettoyer l'intérieur
de votre véhicule. Les charges
électrostatiques qui sont générées par les
frottements lors du nettoyage peuvent
provoquer un incendie.
230)Ne gardez pas de bombes aérosols
dans votre véhicule car, elles pourraient
exploser. Les bombes aérosols ne doivent
pas être exposées à une température
supérieure à 50 °C. Lorsque le véhicule est
exposé à la lumière du soleil, la
température interne peut considérablement
dépasser cette valeur.
231)Assurez-vous qu'aucun obstacle
n'est présent sur le plancher sous les
pédales ; assurez-vous également que les
tapis sont toujours aplatis et n'interfèrent
pas avec les pédales.
ATTENTION
49)N’utilisez jamais d’alcool, d’essences et
de produits dérivés pour nettoyer le tableau
de bord.50)Ne pas utiliser de brosses synthétiques
« dures » car elles pourraient endommager
le tissu sans possibilité de réparation. Ne
pas effectuer de restauration partielle ou
localisée qui pourrait provoquer es
différences « esthétiques » entre les zones
traitées et les zones non traitées. Ne pas
utiliser de dissolvants à base d'alcool ou de
cétone.
195

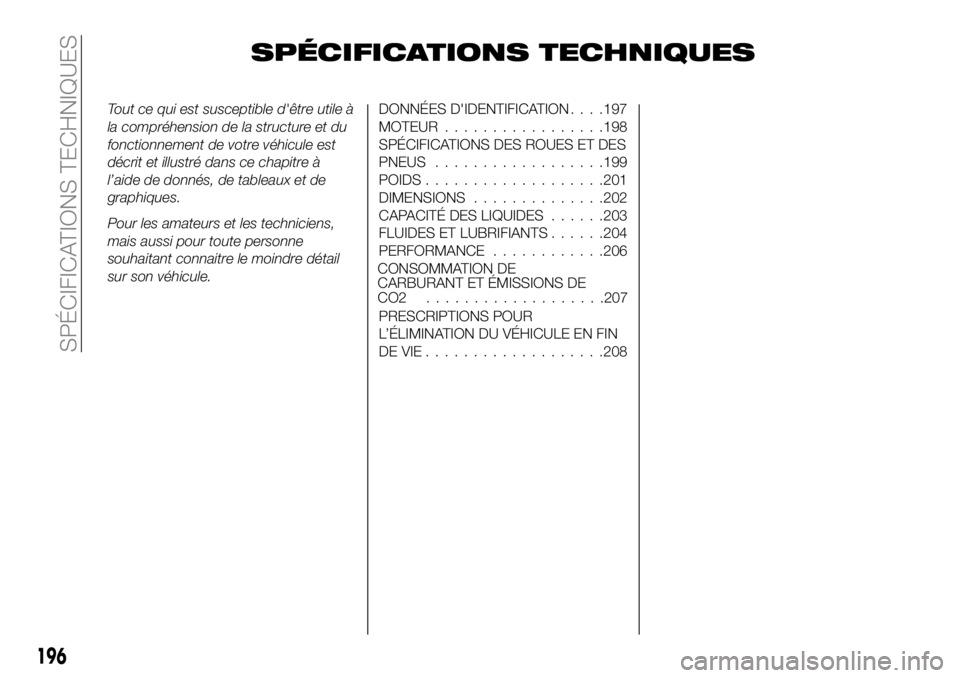

SPÉCIFICATIONS TECHNIQUES
Tout ce qui est susceptible d'être utile à
la compréhension de la structure et du
fonctionnement de votre véhicule est
décrit et illustré dans ce chapitre à
l’aide de donnés, de tableaux et de
graphiques.
Pour les amateurs et les techniciens,
mais aussi pour toute personne
souhaitant connaitre le moindre détail
sur son véhicule.DONNÉES D'IDENTIFICATION. . . .197
MOTEUR.................198
SPÉCIFICATIONS DES ROUES ET DES
PNEUS..................199
POIDS...................201
DIMENSIONS..............202
CAPACITÉ DES LIQUIDES......203
FLUIDES ET LUBRIFIANTS......204
PERFORMANCE............206
PRESCRIPTIONS POUR
L’ÉLIMINATION DU VÉHICULE EN FIN
DEVIE...................208
196
SPÉCIFICATIONS TECHNIQUES
CONSOMMATION DE
CARBURANT ET ÉMISSIONS DE
CO2
...................207

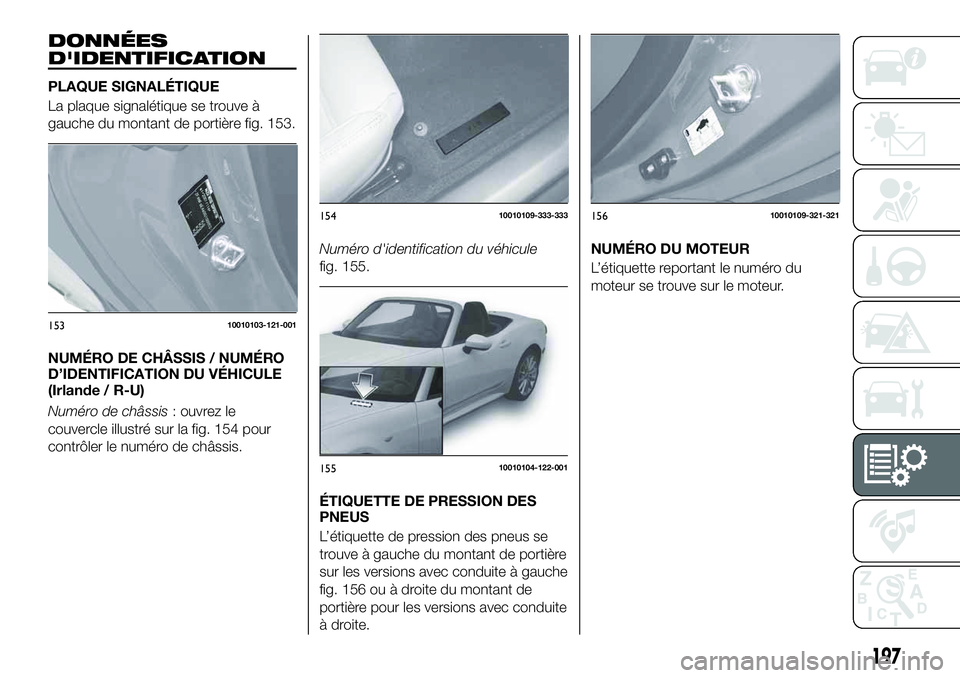

DONNÉES
D'IDENTIFICATION
PLAQUE SIGNALÉTIQUE
La plaque signalétique se trouve à
gauche du montant de portière fig. 153.
NUMÉRO DE CHÂSSIS / NUMÉRO
D’IDENTIFICATION DU VÉHICULE
(Irlande / R-U)
Numéro de châssis: ouvrez le
couvercle illustré sur la fig. 154 pour
contrôler le numéro de châssis.Numéro d'identification du véhicule
fig. 155.
ÉTIQUETTE DE PRESSION DES
PNEUS
L’étiquette de pression des pneus se
trouve à gauche du montant de portière
sur les versions avec conduite à gauche
fig. 156 ou à droite du montant de
portière pour les versions avec conduite
à droite.NUMÉRO DU MOTEUR
L’étiquette reportant le numéro du
moteur se trouve sur le moteur.
15310010103-121-001
15410010109-333-333
15510010104-122-001
15610010109-321-321
197

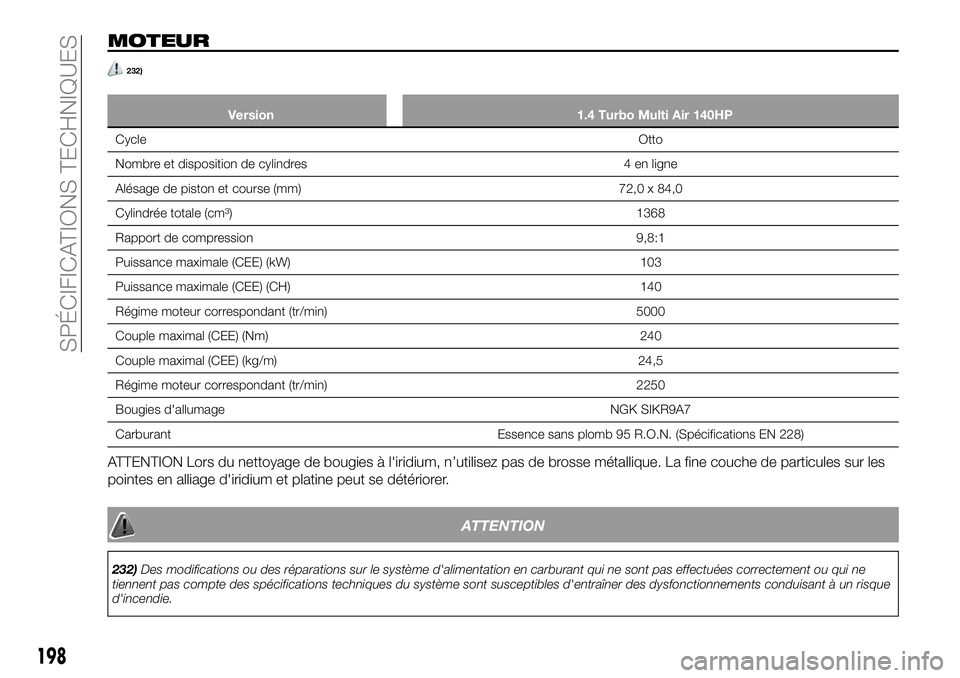

MOTEUR
232)
Version 1.4 Turbo Multi Air 140HP
CycleOtto
Nombre et disposition de cylindres 4 en ligne
Alésage de piston et course (mm) 72,0 x 84,0
Cylindrée totale (cm³) 1368
Rapport de compression 9,8:1
Puissance maximale (CEE) (kW) 103
Puissance maximale (CEE) (CH) 140
Régime moteur correspondant (tr/min) 5000
Couple maximal (CEE) (Nm) 240
Couple maximal (CEE) (kg/m) 24,5
Régime moteur correspondant (tr/min) 2250
Bougies d'allumage NGK SIKR9A7
Carburant Essence sans plomb 95 R.O.N. (Spécifications EN 228)
ATTENTION Lors du nettoyage de bougies à l'iridium, n’utilisez pas de brosse métallique. La fine couche de particules sur les
pointes en alliage d'iridium et platine peut se détériorer.
ATTENTION
232)Des modifications ou des réparations sur le système d'alimentation en carburant qui ne sont pas effectuées correctement ou qui ne
tiennent pas compte des spécifications techniques du système sont susceptibles d'entraîner des dysfonctionnements conduisant à un risque
d'incendie.
198
SPÉCIFICATIONS TECHNIQUES
