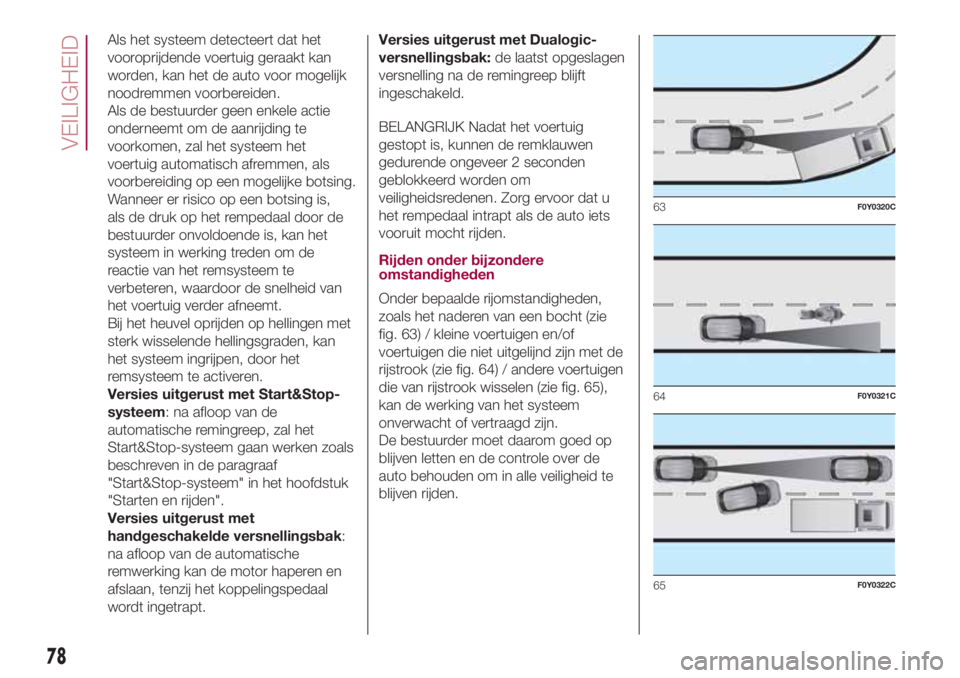

Als het systeem detecteert dat het
vooroprijdende voertuig geraakt kan
worden, kan het de auto voor mogelijk
noodremmen voorbereiden.
Als de bestuurder geen enkele actie
onderneemt om de aanrijding te
voorkomen, zal het systeem het
voertuig automatisch afremmen, als
voorbereiding op een mogelijke botsing.
Wanneer er risico op een botsing is,
als de druk op het rempedaal door de
bestuurder onvoldoende is, kan het
systeem in werking treden om de
reactie van het remsysteem te
verbeteren, waardoor de snelheid van
het voertuig verder afneemt.
Bij het heuvel oprijden op hellingen met
sterk wisselende hellingsgraden, kan
het systeem ingrijpen, door het
remsysteem te activeren.
Versies uitgerust met Start&Stop-
systeem: na afloop van de
automatische remingreep, zal het
Start&Stop-systeem gaan werken zoals
beschreven in de paragraaf
"Start&Stop-systeem" in het hoofdstuk
"Starten en rijden".
Versies uitgerust met
handgeschakelde versnellingsbak:
na afloop van de automatische
remwerking kan de motor haperen en
afslaan, tenzij het koppelingspedaal
wordt ingetrapt.Versies uitgerust met Dualogic-
versnellingsbak:de laatst opgeslagen
versnelling na de remingreep blijft
ingeschakeld.
BELANGRIJK Nadat het voertuig
gestopt is, kunnen de remklauwen
gedurende ongeveer 2 seconden
geblokkeerd worden om
veiligheidsredenen. Zorg ervoor dat u
het rempedaal intrapt als de auto iets
vooruit mocht rijden.
Rijden onder bijzondere
omstandigheden
Onder bepaalde rijomstandigheden,
zoals het naderen van een bocht (zie
fig. 63) / kleine voertuigen en/of
voertuigen die niet uitgelijnd zijn met de
rijstrook (zie fig. 64) / andere voertuigen
die van rijstrook wisselen (zie fig. 65),
kan de werking van het systeem
onverwacht of vertraagd zijn.
De bestuurder moet daarom goed op
blijven letten en de controle over de
auto behouden om in alle veiligheid te
blijven rijden.
63F0Y0320C
64F0Y0321C
65F0Y0322C
78
VEILIGHEID

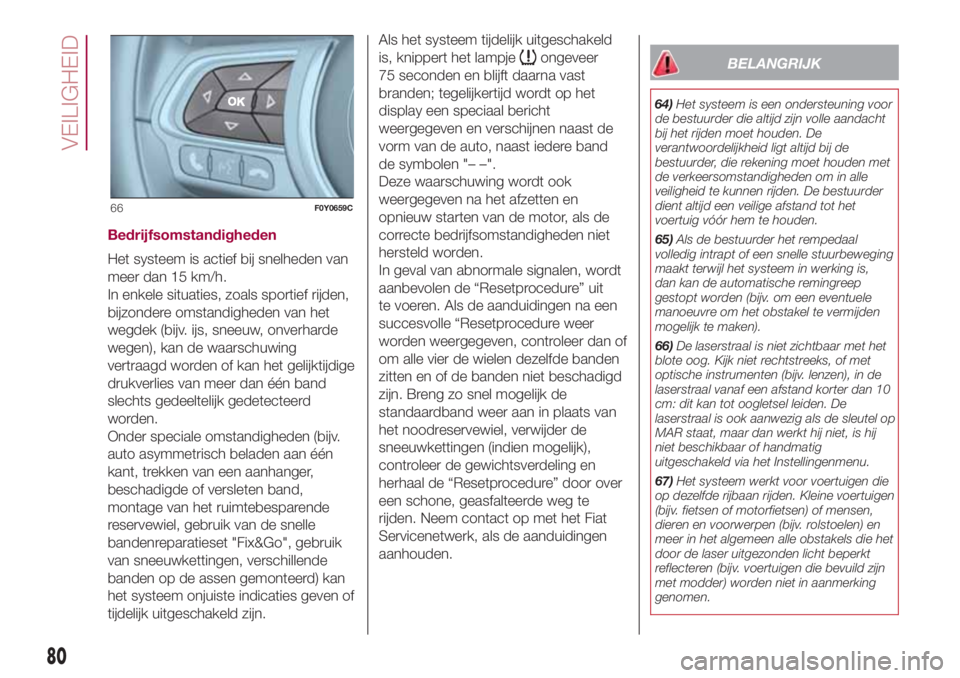

Bedrijfsomstandigheden
Het systeem is actief bij snelheden van
meer dan 15 km/h.
In enkele situaties, zoals sportief rijden,
bijzondere omstandigheden van het
wegdek (bijv. ijs, sneeuw, onverharde
wegen), kan de waarschuwing
vertraagd worden of kan het gelijktijdige
drukverlies van meer dan één band
slechts gedeeltelijk gedetecteerd
worden.
Onder speciale omstandigheden (bijv.
auto asymmetrisch beladen aan één
kant, trekken van een aanhanger,
beschadigde of versleten band,
montage van het ruimtebesparende
reservewiel, gebruik van de snelle
bandenreparatieset "Fix&Go", gebruik
van sneeuwkettingen, verschillende
banden op de assen gemonteerd) kan
het systeem onjuiste indicaties geven of
tijdelijk uitgeschakeld zijn.Als het systeem tijdelijk uitgeschakeld
is, knippert het lampje
ongeveer
75 seconden en blijft daarna vast
branden; tegelijkertijd wordt op het
display een speciaal bericht
weergegeven en verschijnen naast de
vorm van de auto, naast iedere band
de symbolen "– –".
Deze waarschuwing wordt ook
weergegeven na het afzetten en
opnieuw starten van de motor, als de
correcte bedrijfsomstandigheden niet
hersteld worden.
In geval van abnormale signalen, wordt
aanbevolen de “Resetprocedure” uit
te voeren. Als de aanduidingen na een
succesvolle “Resetprocedure weer
worden weergegeven, controleer dan of
om alle vier de wielen dezelfde banden
zitten en of de banden niet beschadigd
zijn. Breng zo snel mogelijk de
standaardband weer aan in plaats van
het noodreservewiel, verwijder de
sneeuwkettingen (indien mogelijk),
controleer de gewichtsverdeling en
herhaal de “Resetprocedure” door over
een schone, geasfalteerde weg te
rijden. Neem contact op met het Fiat
Servicenetwerk, als de aanduidingen
aanhouden.BELANGRIJK
64)Het systeem is een ondersteuning voor
de bestuurder die altijd zijn volle aandacht
bij het rijden moet houden. De
verantwoordelijkheid ligt altijd bij de
bestuurder, die rekening moet houden met
de verkeersomstandigheden om in alle
veiligheid te kunnen rijden. De bestuurder
dient altijd een veilige afstand tot het
voertuig vóór hem te houden.
65)Als de bestuurder het rempedaal
volledig intrapt of een snelle stuurbeweging
maakt terwijl het systeem in werking is,
dan kan de automatische remingreep
gestopt worden (bijv. om een eventuele
manoeuvre om het obstakel te vermijden
mogelijk te maken).
66)De laserstraal is niet zichtbaar met het
blote oog. Kijk niet rechtstreeks, of met
optische instrumenten (bijv. lenzen), in de
laserstraal vanaf een afstand korter dan 10
cm: dit kan tot oogletsel leiden. De
laserstraal is ook aanwezig als de sleutel op
MAR staat, maar dan werkt hij niet, is hij
niet beschikbaar of handmatig
uitgeschakeld via het Instellingenmenu.
67)Het systeem werkt voor voertuigen die
op dezelfde rijbaan rijden. Kleine voertuigen
(bijv. fietsen of motorfietsen) of mensen,
dieren en voorwerpen (bijv. rolstoelen) en
meer in het algemeen alle obstakels die het
door de laser uitgezonden licht beperkt
reflecteren (bijv. voertuigen die bevuild zijn
met modder) worden niet in aanmerking
genomen.
66F0Y0659C
80
VEILIGHEID

STARTEN EN RIJDEN
Laten we eens kijken naar het "hart"
van het voertuig: dan kunt u zien hoe u
het potentieel ervan optimaal kunt
benutten.
We zullen u laten zien hoe u het
voertuig in elke situatie veilig kunt
besturen, zodat het een echt "maatje"
voor u kan zijn, waarbij het comfort
en de portefeuille niet vergeten worden.DE MOTOR STARTEN ....................109
TIJDENS PARKEREN ......................110
HANDREM ......................................111
GEBRUIK VAN DE
HANDGESCHAKELDE
VERSNELLINGSBAK ......................111
GEBRUIK VAN DE
DUALOGIC-VERSNELLINGSBAK ...112
START&STOP-SYSTEEM ................114
CRUISECONTROL (CONSTANTE
SNELHEIDSREGELING) ..................116
SPEED LIMITER ..............................117
MODUSSELECTIESYSTEEM ..........118
PARKEERSENSOREN.....................122
ACHTERUITRIJCAMERA
(PARKVIEW®-ACHTERUITRIJ
CAMERA) ........................................124
EEN AANHANGER TREKKEN .........125
TANKEN..........................................126
108
STARTEN EN RIJDEN

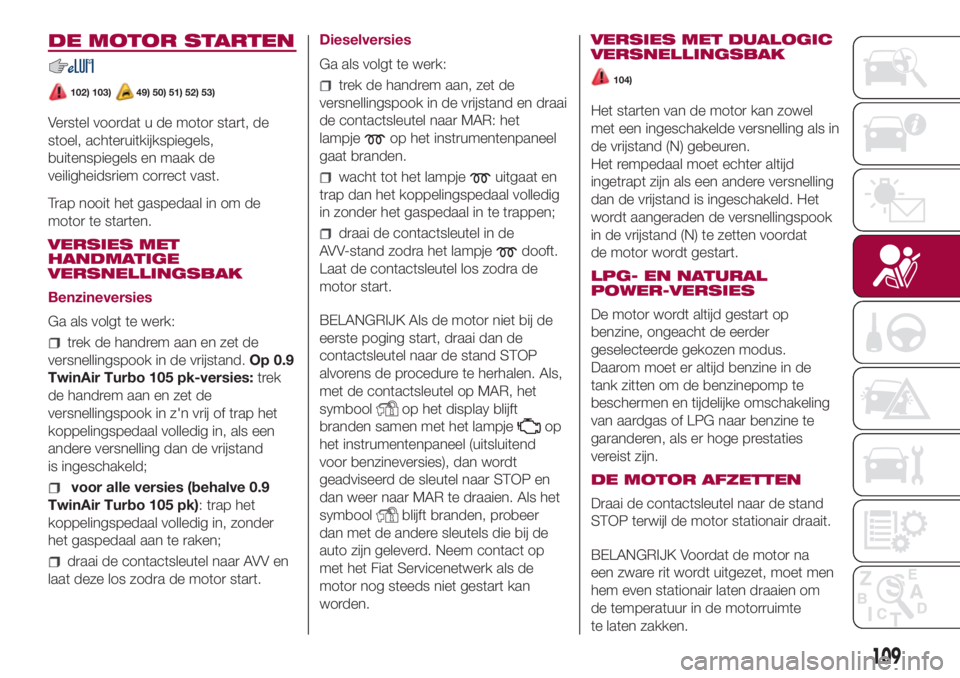

DE MOTOR STARTEN
102) 103)49) 50) 51) 52) 53)
Verstel voordat u de motor start, de
stoel, achteruitkijkspiegels,
buitenspiegels en maak de
veiligheidsriem correct vast.
Trap nooit het gaspedaal in om de
motor te starten.
VERSIES MET
HANDMATIGE
VERSNELLINGSBAK
Benzineversies
Ga als volgt te werk:
trek de handrem aan en zet de
versnellingspook in de vrijstand.Op 0.9
TwinAir Turbo 105 pk-versies:trek
de handrem aan en zet de
versnellingspook in z'n vrij of trap het
koppelingspedaal volledig in, als een
andere versnelling dan de vrijstand
is ingeschakeld;
voor alle versies (behalve 0.9
TwinAir Turbo 105 pk): trap het
koppelingspedaal volledig in, zonder
het gaspedaal aan te raken;
draai de contactsleutel naar AVV en
laat deze los zodra de motor start.Dieselversies
Ga als volgt te werk:
trek de handrem aan, zet de
versnellingspook in de vrijstand en draai
de contactsleutel naar MAR: het
lampje
op het instrumentenpaneel
gaat branden.
wacht tot het lampjeuitgaat en
trap dan het koppelingspedaal volledig
in zonder het gaspedaal in te trappen;
draai de contactsleutel in de
AVV-stand zodra het lampje
dooft.
Laat de contactsleutel los zodra de
motor start.
BELANGRIJK Als de motor niet bij de
eerste poging start, draai dan de
contactsleutel naar de stand STOP
alvorens de procedure te herhalen. Als,
met de contactsleutel op MAR, het
symbool
op het display blijft
branden samen met het lampje
op
het instrumentenpaneel (uitsluitend
voor benzineversies), dan wordt
geadviseerd de sleutel naar STOP en
dan weer naar MAR te draaien. Als het
symbool
blijft branden, probeer
dan met de andere sleutels die bij de
auto zijn geleverd. Neem contact op
met het Fiat Servicenetwerk als de
motor nog steeds niet gestart kan
worden.VERSIES MET DUALOGIC
VERSNELLINGSBAK
104)
Het starten van de motor kan zowel
met een ingeschakelde versnelling als in
de vrijstand (N) gebeuren.
Het rempedaal moet echter altijd
ingetrapt zijn als een andere versnelling
dan de vrijstand is ingeschakeld. Het
wordt aangeraden de versnellingspook
in de vrijstand (N) te zetten voordat
de motor wordt gestart.
LPG- EN NATURAL
POWER-VERSIES
De motor wordt altijd gestart op
benzine, ongeacht de eerder
geselecteerde gekozen modus.
Daarom moet er altijd benzine in de
tank zitten om de benzinepomp te
beschermen en tijdelijke omschakeling
van aardgas of LPG naar benzine te
garanderen, als er hoge prestaties
vereist zijn.
DE MOTOR AFZETTEN
Draai de contactsleutel naar de stand
STOP terwijl de motor stationair draait.
BELANGRIJK Voordat de motor na
een zware rit wordt uitgezet, moet men
hem even stationair laten draaien om
de temperatuur in de motorruimte
te laten zakken.
109

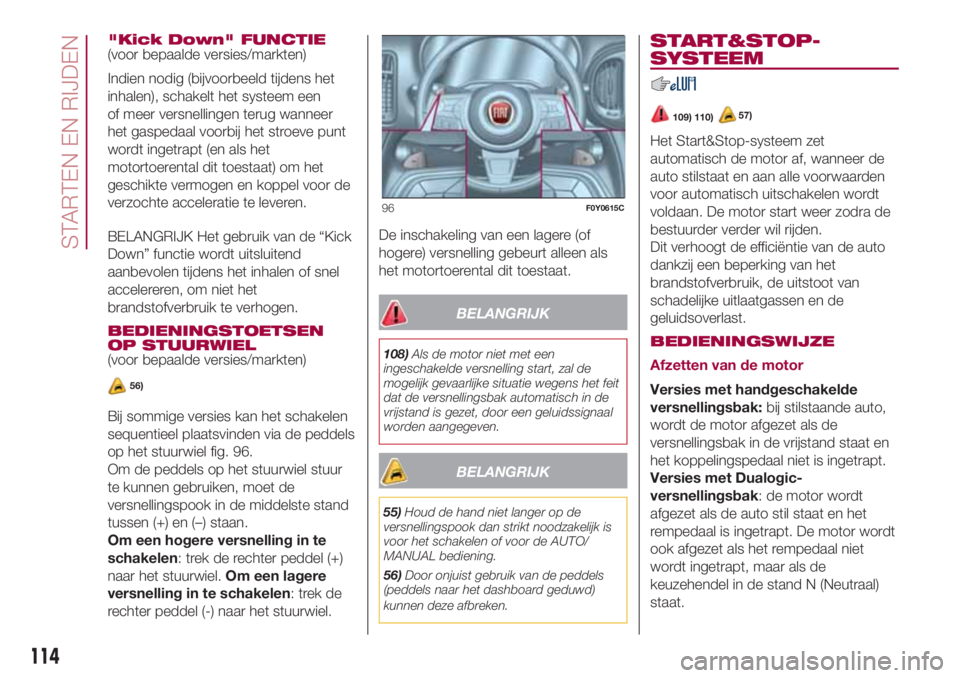

"Kick Down" FUNCTIE
(voor bepaalde versies/markten)
Indien nodig (bijvoorbeeld tijdens het
inhalen), schakelt het systeem een
of meer versnellingen terug wanneer
het gaspedaal voorbij het stroeve punt
wordt ingetrapt (en als het
motortoerental dit toestaat) om het
geschikte vermogen en koppel voor de
verzochte acceleratie te leveren.
BELANGRIJK Het gebruik van de “Kick
Down” functie wordt uitsluitend
aanbevolen tijdens het inhalen of snel
accelereren, om niet het
brandstofverbruik te verhogen.
BEDIENINGSTOETSEN
OP STUURWIEL
(voor bepaalde versies/markten)
Bij sommige versies kan het schakelen
sequentieel plaatsvinden via de peddels
op het stuurwiel fig. 96.
Om de peddels op het stuurwiel stuur
te kunnen gebruiken, moet de
versnellingspook in de middelste stand
tussen (+) en (–) staan.
Om een hogere versnelling in te
schakelen: trek de rechter peddel (+)
naar het stuurwiel.Om een lagere
versnelling in te schakelen:trekde
rechter peddel (-) naar het stuurwiel.De inschakeling van een lagere (of
hogere) versnelling gebeurt alleen als
het motortoerental dit toestaat.
BELANGRIJK
108)Als de motor niet met een
ingeschakelde versnelling start, zal de
mogelijk gevaarlijke situatie wegens het feit
dat de versnellingsbak automatisch in de
vrijstand is gezet, door een geluidssignaal
worden aangegeven.
BELANGRIJK
55)Houd de hand niet langer op de
versnellingspook dan strikt noodzakelijk is
voor het schakelen of voor de AUTO/
MANUAL bediening.
56)Door onjuist gebruik van de peddels
(peddels naar het dashboard geduwd)
kunnen deze afbreken.
START&STOP-
SYSTEEM
109) 110)57)
Het Start&Stop-systeem zet
automatisch de motor af, wanneer de
auto stilstaat en aan alle voorwaarden
voor automatisch uitschakelen wordt
voldaan. De motor start weer zodra de
bestuurder verder wil rijden.
Dit verhoogt de efficiëntie van de auto
dankzij een beperking van het
brandstofverbruik, de uitstoot van
schadelijke uitlaatgassen en de
geluidsoverlast.
BEDIENINGSWIJZE
Afzetten van de motor
Versies met handgeschakelde
versnellingsbak:bij stilstaande auto,
wordt de motor afgezet als de
versnellingsbak in de vrijstand staat en
het koppelingspedaal niet is ingetrapt.
Versies met Dualogic-
versnellingsbak: de motor wordt
afgezet als de auto stil staat en het
rempedaal is ingetrapt. De motor wordt
ook afgezet als het rempedaal niet
wordt ingetrapt, maar als de
keuzehendel in de stand N (Neutraal)
staat.
96F0Y0615C
114
STARTEN EN RIJDEN
56)

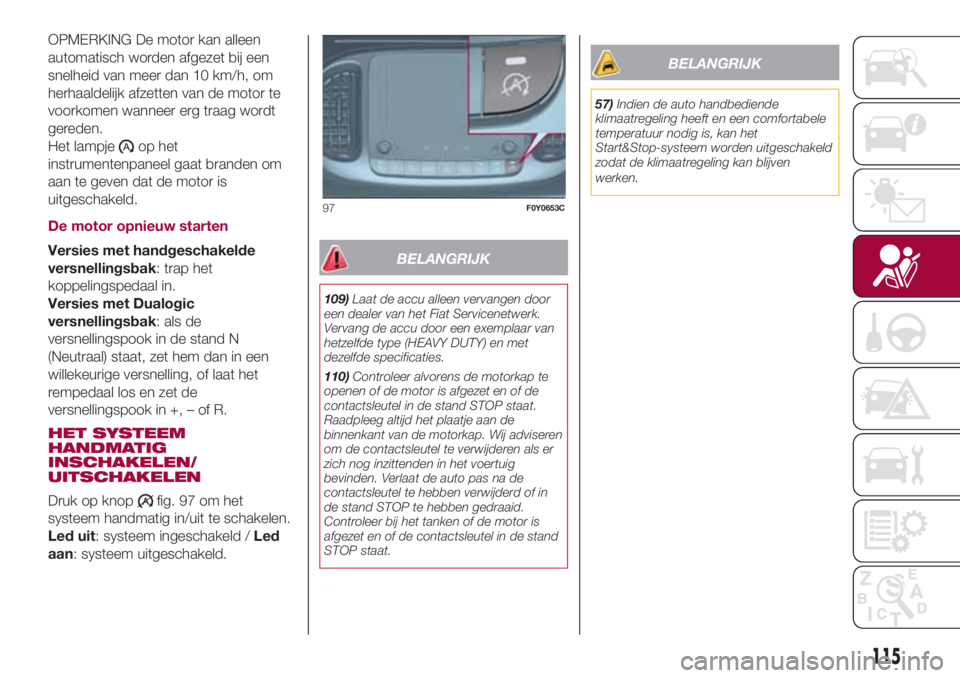

OPMERKING De motor kan alleen
automatisch worden afgezet bij een
snelheid van meer dan 10 km/h, om
herhaaldelijk afzetten van de motor te
voorkomen wanneer erg traag wordt
gereden.
Het lampje
op het
instrumentenpaneel gaat branden om
aan te geven dat de motor is
uitgeschakeld.
De motor opnieuw starten
Versies met handgeschakelde
versnellingsbak: trap het
koppelingspedaal in.
Versies met Dualogic
versnellingsbak: als de
versnellingspook in de stand N
(Neutraal) staat, zet hem dan in een
willekeurige versnelling, of laat het
rempedaal los en zet de
versnellingspook in +, – of R.
HET SYSTEEM
HANDMATIG
INSCHAKELEN/
UITSCHAKELEN
Druk op knop
fig. 97 om het
systeem handmatig in/uit te schakelen.
Led uit: systeem ingeschakeld /Led
aan: systeem uitgeschakeld.
BELANGRIJK
109)Laat de accu alleen vervangen door
een dealer van het Fiat Servicenetwerk.
Vervang de accu door een exemplaar van
hetzelfde type (HEAVY DUTY) en met
dezelfde specificaties.
110)Controleer alvorens de motorkap te
openen of de motor is afgezet en of de
contactsleutel in de stand STOP staat.
Raadpleeg altijd het plaatje aan de
binnenkant van de motorkap. Wij adviseren
om de contactsleutel te verwijderen als er
zich nog inzittenden in het voertuig
bevinden. Verlaat de auto pas na de
contactsleutel te hebben verwijderd of in
de stand STOP te hebben gedraaid.
Controleer bij het tanken of de motor is
afgezet en of de contactsleutel in de stand
STOP staat.
BELANGRIJK
57)Indien de auto handbediende
klimaatregeling heeft en een comfortabele
temperatuur nodig is, kan het
Start&Stop-systeem worden uitgeschakeld
zodat de klimaatregeling kan blijven
werken.
97F0Y0653C
115

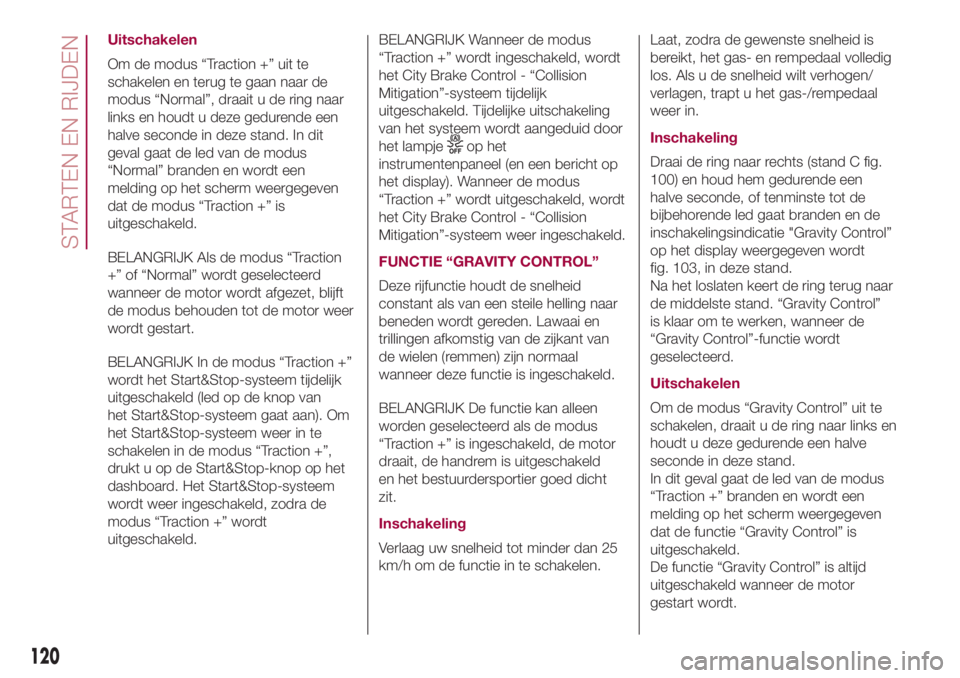

Uitschakelen
Om de modus “Traction +” uit te
schakelen en terug te gaan naar de
modus “Normal”, draait u de ring naar
links en houdt u deze gedurende een
halve seconde in deze stand. In dit
geval gaat de led van de modus
“Normal” branden en wordt een
melding op het scherm weergegeven
dat de modus “Traction +” is
uitgeschakeld.
BELANGRIJK Als de modus “Traction
+” of “Normal” wordt geselecteerd
wanneer de motor wordt afgezet, blijft
de modus behouden tot de motor weer
wordt gestart.
BELANGRIJK In de modus “Traction +”
wordt het Start&Stop-systeem tijdelijk
uitgeschakeld (led op de knop van
het Start&Stop-systeem gaat aan). Om
het Start&Stop-systeem weer in te
schakelen in de modus “Traction +”,
drukt u op de Start&Stop-knop op het
dashboard. Het Start&Stop-systeem
wordt weer ingeschakeld, zodra de
modus “Traction +” wordt
uitgeschakeld.BELANGRIJK Wanneer de modus
“Traction +” wordt ingeschakeld, wordt
het City Brake Control - “Collision
Mitigation”-systeem tijdelijk
uitgeschakeld. Tijdelijke uitschakeling
van het systeem wordt aangeduid door
het lampje
op het
instrumentenpaneel (en een bericht op
het display). Wanneer de modus
“Traction +” wordt uitgeschakeld, wordt
het City Brake Control - “Collision
Mitigation”-systeem weer ingeschakeld.
FUNCTIE “GRAVITY CONTROL”
Deze rijfunctie houdt de snelheid
constant als van een steile helling naar
beneden wordt gereden. Lawaai en
trillingen afkomstig van de zijkant van
de wielen (remmen) zijn normaal
wanneer deze functie is ingeschakeld.
BELANGRIJK De functie kan alleen
worden geselecteerd als de modus
“Traction +” is ingeschakeld, de motor
draait, de handrem is uitgeschakeld
en het bestuurdersportier goed dicht
zit.
Inschakeling
Verlaag uw snelheid tot minder dan 25
km/h om de functie in te schakelen.Laat, zodra de gewenste snelheid is
bereikt, het gas- en rempedaal volledig
los. Als u de snelheid wilt verhogen/
verlagen, trapt u het gas-/rempedaal
weer in.
Inschakeling
Draai de ring naar rechts (stand C fig.
100) en houd hem gedurende een
halve seconde, of tenminste tot de
bijbehorende led gaat branden en de
inschakelingsindicatie "Gravity Control”
op het display weergegeven wordt
fig. 103, in deze stand.
Na het loslaten keert de ring terug naar
de middelste stand. “Gravity Control”
is klaar om te werken, wanneer de
“Gravity Control”-functie wordt
geselecteerd.
Uitschakelen
Om de modus “Gravity Control” uit te
schakelen, draait u de ring naar links en
houdt u deze gedurende een halve
seconde in deze stand.
In dit geval gaat de led van de modus
“Traction +” branden en wordt een
melding op het scherm weergegeven
dat de functie “Gravity Control” is
uitgeschakeld.
De functie “Gravity Control” is altijd
uitgeschakeld wanneer de motor
gestart wordt.
120
STARTEN EN RIJDEN

PARKEERSENSOREN
114)58)
SENSOREN
Deze sensoren bevinden zich in de
achterbumper fig. 104 of fig. 105 (500L
WAGON-versie) en detecteren de
aanwezigheid van obstakels achter de
auto en waarschuwen de bestuurder
met een intermitterend audiovisueel
signaal op het display van het
instrumentenpaneel.
AANWIJZINGEN OP HET
DISPLAY
De aanduidingen van het
parkeersysteem worden weergegeven
op het display van het
instrumentenpaneel (zie afbeelding).Het systeem geeft de aanwezigheid van
een obstakel aan met de weergave
van een enkele boog in een van de
mogelijke zones, in overeenstemming
met de afstand van het voorwerp en de
plaats ten opzichte van de auto. Als
het voorwerp gedetecteerd wordt in de
zone middenachter, dan wordt er een
enkele boog weergegeven wanneer het
voorwerp genaderd wordt, eerst
permanent, vervolgens knipperend, in
aanvulling op een geluidssignaal.
INSCHAKELEN/
UITSCHAKELEN
De sensoren worden automatisch
ingeschakeld zodra de
achteruitversnelling wordt ingeschakeld.
De frequentie van het geluidssignaal
neemt toe, naarmate het obstakel
dichter bij de auto komt.
WERKING MET EEN
AANHANGER
De werking van de sensoren wordt
automatisch uitgeschakeld zodra de
elektrische stekker van de aanhanger in
het stopcontact van de trekhaak van
de auto wordt gestoken. De sensoren
worden automatisch ingeschakeld
zodra de stekker van de
aanhangerkabel verwijderd wordt.
104F0Y0616C
105F0Y0140C
106F0Y0966C
122
STARTEN EN RIJDEN

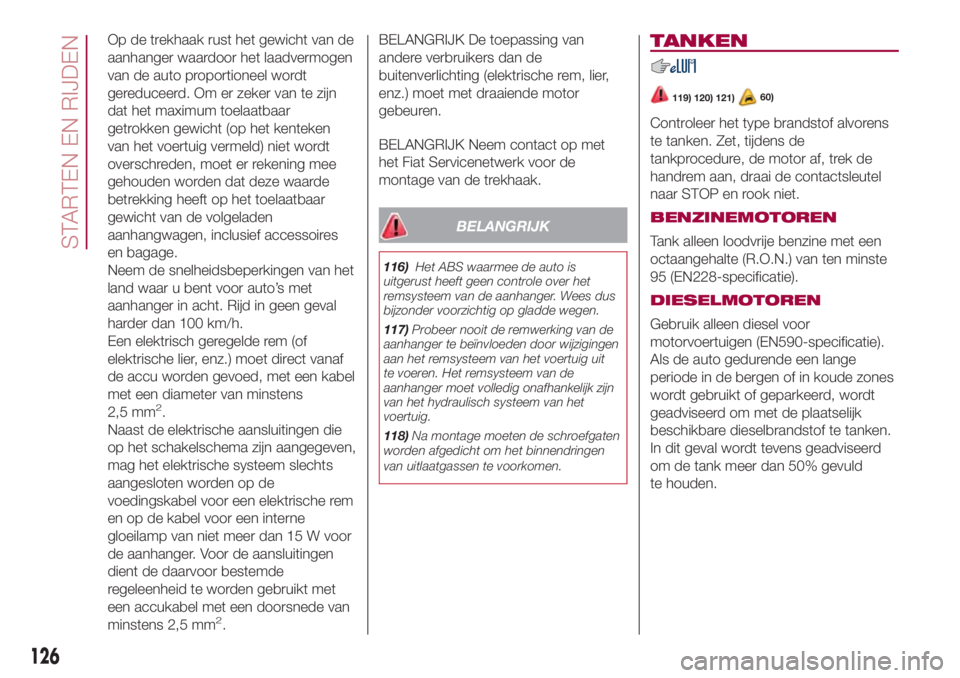

Op de trekhaak rust het gewicht van de
aanhanger waardoor het laadvermogen
van de auto proportioneel wordt
gereduceerd. Om er zeker van te zijn
dat het maximum toelaatbaar
getrokken gewicht (op het kenteken
van het voertuig vermeld) niet wordt
overschreden, moet er rekening mee
gehouden worden dat deze waarde
betrekking heeft op het toelaatbaar
gewicht van de volgeladen
aanhangwagen, inclusief accessoires
en bagage.
Neem de snelheidsbeperkingen van het
land waar u bent voor auto’s met
aanhanger in acht. Rijd in geen geval
harder dan 100 km/h.
Een elektrisch geregelde rem (of
elektrische lier, enz.) moet direct vanaf
de accu worden gevoed, met een kabel
met een diameter van minstens
2,5 mm
2.
Naast de elektrische aansluitingen die
op het schakelschema zijn aangegeven,
mag het elektrische systeem slechts
aangesloten worden op de
voedingskabel voor een elektrische rem
en op de kabel voor een interne
gloeilamp van niet meer dan 15 W voor
de aanhanger. Voor de aansluitingen
dient de daarvoor bestemde
regeleenheid te worden gebruikt met
een accukabel met een doorsnede van
minstens 2,5 mm
2.BELANGRIJK De toepassing van
andere verbruikers dan de
buitenverlichting (elektrische rem, lier,
enz.) moet met draaiende motor
gebeuren.
BELANGRIJK Neem contact op met
het Fiat Servicenetwerk voor de
montage van de trekhaak.
BELANGRIJK
116)Het ABS waarmee de auto is
uitgerust heeft geen controle over het
remsysteem van de aanhanger. Wees dus
bijzonder voorzichtig op gladde wegen.
117)Probeer nooit de remwerking van de
aanhanger te beïnvloeden door wijzigingen
aan het remsysteem van het voertuig uit
te voeren. Het remsysteem van de
aanhanger moet volledig onafhankelijk zijn
van het hydraulisch systeem van het
voertuig.
118)Na montage moeten de schroefgaten
worden afgedicht om het binnendringen
van uitlaatgassen te voorkomen.
TANKEN
119) 120) 121)60)
Controleer het type brandstof alvorens
te tanken. Zet, tijdens de
tankprocedure, de motor af, trek de
handrem aan, draai de contactsleutel
naar STOP en rook niet.
BENZINEMOTOREN
Tank alleen loodvrije benzine met een
octaangehalte (R.O.N.) van ten minste
95 (EN228-specificatie).
DIESELMOTOREN
Gebruik alleen diesel voor
motorvoertuigen (EN590-specificatie).
Als de auto gedurende een lange
periode in de bergen of in koude zones
wordt gebruikt of geparkeerd, wordt
geadviseerd om met de plaatselijk
beschikbare dieselbrandstof te tanken.
In dit geval wordt tevens geadviseerd
om de tank meer dan 50% gevuld
te houden.
126
STARTEN EN RIJDEN

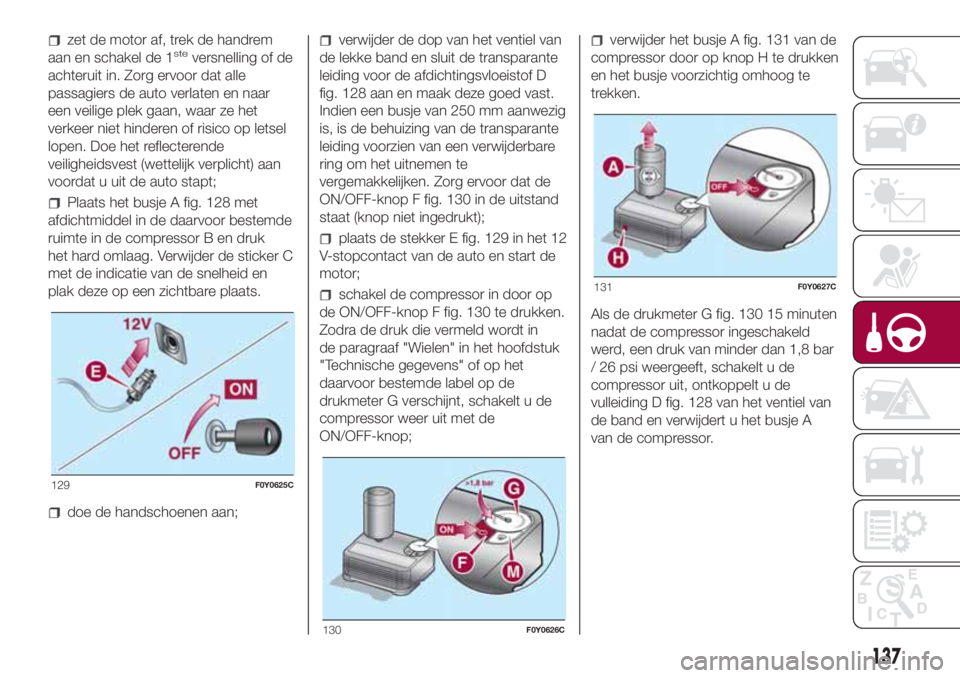

zet de motor af, trek de handrem
aan en schakel de 1steversnelling of de
achteruit in. Zorg ervoor dat alle
passagiers de auto verlaten en naar
een veilige plek gaan, waar ze het
verkeer niet hinderen of risico op letsel
lopen. Doe het reflecterende
veiligheidsvest (wettelijk verplicht) aan
voordat u uit de auto stapt;
Plaats het busje A fig. 128 met
afdichtmiddel in de daarvoor bestemde
ruimte in de compressor B en druk
het hard omlaag. Verwijder de sticker C
met de indicatie van de snelheid en
plak deze op een zichtbare plaats.
doe de handschoenen aan;
verwijder de dop van het ventiel van
de lekke band en sluit de transparante
leiding voor de afdichtingsvloeistof D
fig. 128 aan en maak deze goed vast.
Indien een busje van 250 mm aanwezig
is, is de behuizing van de transparante
leiding voorzien van een verwijderbare
ring om het uitnemen te
vergemakkelijken. Zorg ervoor dat de
ON/OFF-knop F fig. 130 in de uitstand
staat (knop niet ingedrukt);
plaats de stekker E fig. 129 in het 12
V-stopcontact van de auto en start de
motor;
schakel de compressor in door op
de ON/OFF-knop F fig. 130 te drukken.
Zodra de druk die vermeld wordt in
de paragraaf "Wielen" in het hoofdstuk
"Technische gegevens" of op het
daarvoor bestemde label op de
drukmeter G verschijnt, schakelt u de
compressor weer uit met de
ON/OFF-knop;
verwijder het busje A fig. 131 van de
compressor door op knop H te drukken
en het busje voorzichtig omhoog te
trekken.
Als de drukmeter G fig. 130 15 minuten
nadat de compressor ingeschakeld
werd, een druk van minder dan 1,8 bar
/ 26 psi weergeeft, schakelt u de
compressor uit, ontkoppelt u de
vulleiding D fig. 128 van het ventiel van
de band en verwijdert u het busje A
van de compressor.
129F0Y0625C
130F0Y0626C
131F0Y0627C
137
