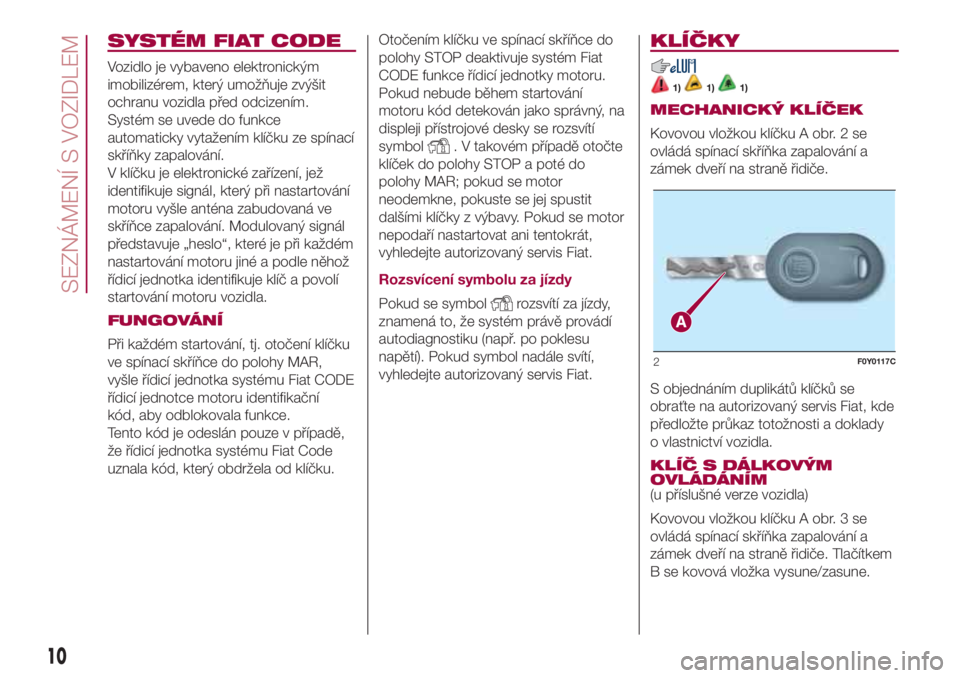

SYSTÉM FIAT CODE
Vozidlo je vybaveno elektronickým
imobilizérem, který umožňuje zvýšit
ochranu vozidla před odcizením.
Systém se uvede do funkce
automaticky vytažením klíčku ze spínací
skříňky zapalování.
V klíčku je elektronické zařízení, jež
identifikuje signál, který při nastartování
motoru vyšle anténa zabudovaná ve
skříňce zapalování. Modulovaný signál
představuje „heslo“, které je při každém
nastartování motoru jiné a podle něhož
řídicí jednotka identifikuje klíč a povolí
startování motoru vozidla.
FUNGOVÁNÍ
Při každém startování, tj. otočení klíčku
ve spínací skříňce do polohy MAR,
vyšle řídicí jednotka systému Fiat CODE
řídicí jednotce motoru identifikační
kód, aby odblokovala funkce.
Tento kód je odeslán pouze v případě,
že řídicí jednotka systému Fiat Code
uznala kód, který obdržela od klíčku.Otočením klíčku ve spínací skříňce do
polohy STOP deaktivuje systém Fiat
CODE funkce řídicí jednotky motoru.
Pokud nebude během startování
motoru kód detekován jako správný, na
displeji přístrojové desky se rozsvítí
symbol
. V takovém případě otočte
klíček do polohy STOP a poté do
polohy MAR; pokud se motor
neodemkne, pokuste se jej spustit
dalšími klíčky z výbavy. Pokud se motor
nepodaří nastartovat ani tentokrát,
vyhledejte autorizovaný servis Fiat.
Rozsvícení symbolu za jízdy
Pokud se symbol
rozsvítí za jízdy,
znamená to, že systém právě provádí
autodiagnostiku (např. po poklesu
napětí). Pokud symbol nadále svítí,
vyhledejte autorizovaný servis Fiat.
KLÍČKY
1)1)1)
MECHANICKÝ KLÍČEK
Kovovou vložkou klíčku A obr. 2 se
ovládá spínací skříňka zapalování a
zámek dveří na straně řidiče.
S objednáním duplikátů klíčků se
obraťte na autorizovaný servis Fiat, kde
předložte průkaz totožnosti a doklady
o vlastnictví vozidla.
KLÍČ S DÁLKOVÝM
OVLÁDÁNÍM
(u příslušné verze vozidla)
Kovovou vložkou klíčku A obr. 3 se
ovládá spínací skříňka zapalování a
zámek dveří na straně řidiče. Tlačítkem
B se kovová vložka vysune/zasune.
2F0Y0117C
10
SEZNÁMENÍ S VOZIDLEM

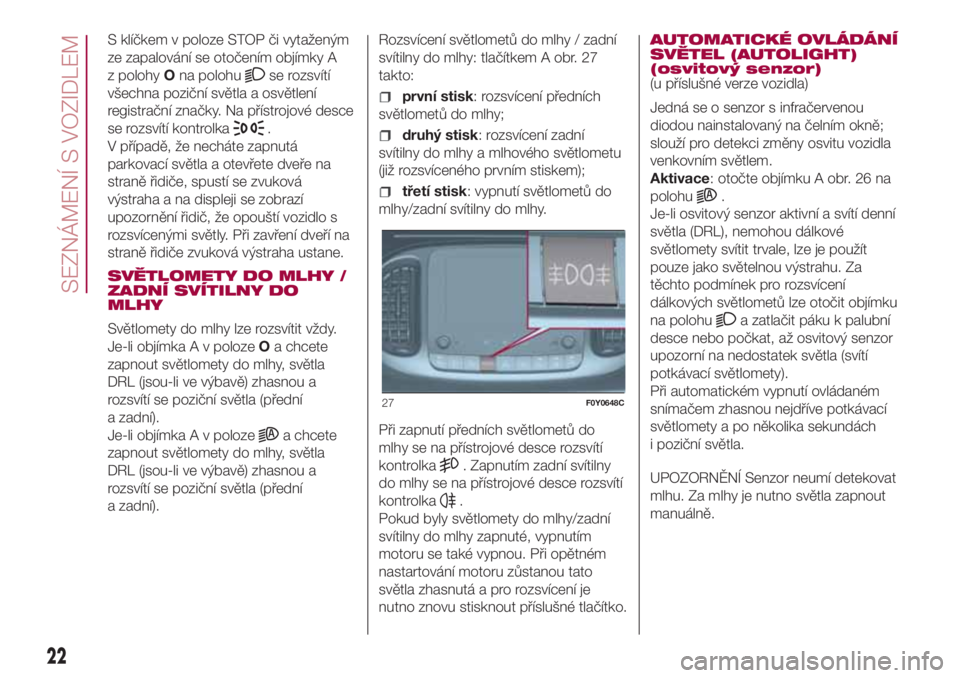

S klíčkem v poloze STOP či vytaženým
ze zapalování se otočením objímky A
z polohyOna polohu
se rozsvítí
všechna poziční světla a osvětlení
registrační značky. Na přístrojové desce
se rozsvítí kontrolka
.
V případě, že necháte zapnutá
parkovací světla a otevřete dveře na
straně řidiče, spustí se zvuková
výstraha a na displeji se zobrazí
upozornění řidič, že opouští vozidlo s
rozsvícenými světly. Při zavření dveří na
straně řidiče zvuková výstraha ustane.
SVĚTLOMETY DO MLHY /
ZADNÍ SVÍTILNY DO
MLHY
Světlomety do mlhy lze rozsvítit vždy.
Je-li objímka A v polozeOa chcete
zapnout světlomety do mlhy, světla
DRL (jsou-li ve výbavě) zhasnou a
rozsvítí se poziční světla (přední
a zadní).
Je-li objímka A v poloze
a chcete
zapnout světlomety do mlhy, světla
DRL (jsou-li ve výbavě) zhasnou a
rozsvítí se poziční světla (přední
a zadní).Rozsvícení světlometů do mlhy / zadní
svítilny do mlhy: tlačítkem A obr. 27
takto:
první stisk: rozsvícení předních
světlometů do mlhy;
druhý stisk: rozsvícení zadní
svítilny do mlhy a mlhového světlometu
(již rozsvíceného prvním stiskem);
třetí stisk: vypnutí světlometů do
mlhy/zadní svítilny do mlhy.
Při zapnutí předních světlometů do
mlhy se na přístrojové desce rozsvítí
kontrolka
. Zapnutím zadní svítilny
do mlhy se na přístrojové desce rozsvítí
kontrolka
.
Pokud byly světlomety do mlhy/zadní
svítilny do mlhy zapnuté, vypnutím
motoru se také vypnou. Při opětném
nastartování motoru zůstanou tato
světla zhasnutá a pro rozsvícení je
nutno znovu stisknout příslušné tlačítko.AUTOMATICKÉ OVLÁDÁNÍ
SVĚTEL (AUTOLIGHT)
(osvitový senzor)
(u příslušné verze vozidla)
Jedná se o senzor s infračervenou
diodou nainstalovaný na čelním okně;
slouží pro detekci změny osvitu vozidla
venkovním světlem.
Aktivace: otočte objímku A obr. 26 na
polohu
.
Je-li osvitový senzor aktivní a svítí denní
světla (DRL), nemohou dálkové
světlomety svítit trvale, lze je použít
pouze jako světelnou výstrahu. Za
těchto podmínek pro rozsvícení
dálkových světlometů lze otočit objímku
na polohu
a zatlačit páku k palubní
desce nebo počkat, až osvitový senzor
upozorní na nedostatek světla (svítí
potkávací světlomety).
Při automatickém vypnutí ovládaném
snímačem zhasnou nejdříve potkávací
světlomety a po několika sekundách
i poziční světla.
UPOZORNĚNÍ Senzor neumí detekovat
mlhu. Za mlhy je nutno světla zapnout
manuálně.
27F0Y0648C
22
SEZNÁMENÍ S VOZIDLEM

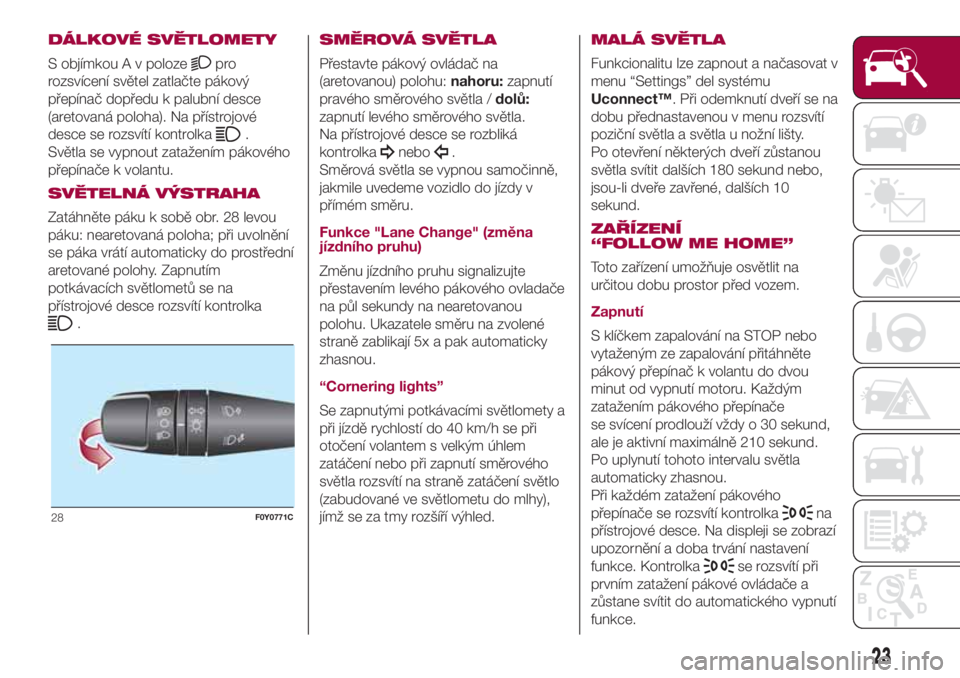

DÁLKOVÉ SVĚTLOMETY
S objímkou A v poloze
pro
rozsvícení světel zatlačte pákový
přepínač dopředu k palubní desce
(aretovaná poloha). Na přístrojové
desce se rozsvítí kontrolka
.
Světla se vypnout zatažením pákového
přepínače k volantu.
SVĚTELNÁ VÝSTRAHA
Zatáhněte páku k sobě obr. 28 levou
páku: nearetovaná poloha; při uvolnění
se páka vrátí automaticky do prostřední
aretované polohy. Zapnutím
potkávacích světlometů se na
přístrojové desce rozsvítí kontrolka
.SMĚROVÁ SVĚTLA
Přestavte pákový ovládač na
(aretovanou) polohu:nahoru:zapnutí
pravého směrového světla /dolů:
zapnutí levého směrového světla.
Na přístrojové desce se rozbliká
kontrolka
nebo.
Směrová světla se vypnou samočinně,
jakmile uvedeme vozidlo do jízdy v
přímém směru.
Funkce "Lane Change" (změna
jízdního pruhu)
Změnu jízdního pruhu signalizujte
přestavením levého pákového ovladače
na půl sekundy na nearetovanou
polohu. Ukazatele směru na zvolené
straně zablikají 5x a pak automaticky
zhasnou.
“Cornering lights”
Se zapnutými potkávacími světlomety a
při jízdě rychlostí do 40 km/h se při
otočení volantem s velkým úhlem
zatáčení nebo při zapnutí směrového
světla rozsvítí na straně zatáčení světlo
(zabudované ve světlometu do mlhy),
jímž se za tmy rozšíří výhled.MALÁ SVĚTLA
Funkcionalitu lze zapnout a načasovat v
menu “Settings” del systému
Uconnect™. Při odemknutí dveří se na
dobu přednastavenou v menu rozsvítí
poziční světla a světla u nožní lišty.
Po otevření některých dveří zůstanou
světla svítit dalších 180 sekund nebo,
jsou-li dveře zavřené, dalších 10
sekund.
ZAŘÍZENÍ
“FOLLOW ME HOME”
Toto zařízení umožňuje osvětlit na
určitou dobu prostor před vozem.
Zapnutí
S klíčkem zapalování na STOP nebo
vytaženým ze zapalování přitáhněte
pákový přepínač k volantu do dvou
minut od vypnutí motoru. Každým
zatažením pákového přepínače
se svícení prodlouží vždy o 30 sekund,
ale je aktivní maximálně 210 sekund.
Po uplynutí tohoto intervalu světla
automaticky zhasnou.
Při každém zatažení pákového
přepínače se rozsvítí kontrolka
na
přístrojové desce. Na displeji se zobrazí
upozornění a doba trvání nastavení
funkce. Kontrolka
se rozsvítí při
prvním zatažení pákové ovládače a
zůstane svítit do automatického vypnutí
funkce.
28F0Y0771C
23

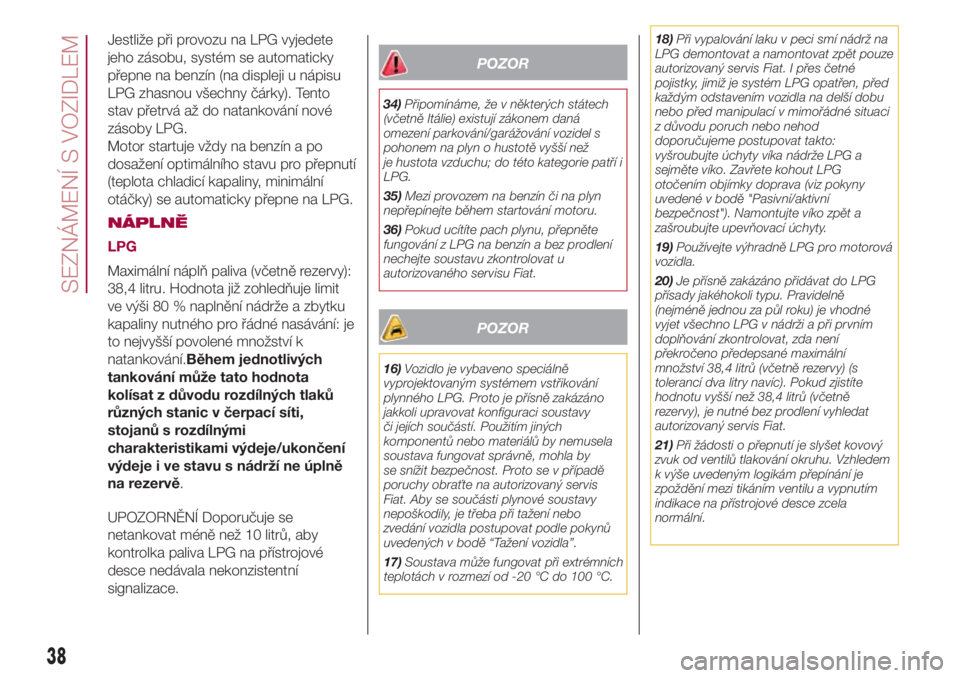

Jestliže při provozu na LPG vyjedete
jeho zásobu, systém se automaticky
přepne na benzín (na displeji u nápisu
LPG zhasnou všechny čárky). Tento
stav přetrvá až do natankování nové
zásoby LPG.
Motor startuje vždy na benzín a po
dosažení optimálního stavu pro přepnutí
(teplota chladicí kapaliny, minimální
otáčky) se automaticky přepne na LPG.
NÁPLNĚ
LPG
Maximální náplň paliva (včetně rezervy):
38,4 litru. Hodnota již zohledňuje limit
ve výši 80 % naplnění nádrže a zbytku
kapaliny nutného pro řádné nasávání: je
to nejvyšší povolené množství k
natankování.Během jednotlivých
tankování může tato hodnota
kolísat z důvodu rozdílných tlaků
různých stanic v čerpací síti,
stojanů s rozdílnými
charakteristikami výdeje/ukončení
výdeje i ve stavu s nádrží ne úplně
na rezervě.
UPOZORNĚNÍ Doporučuje se
netankovat méně než 10 litrů, aby
kontrolka paliva LPG na přístrojové
desce nedávala nekonzistentní
signalizace.
POZOR

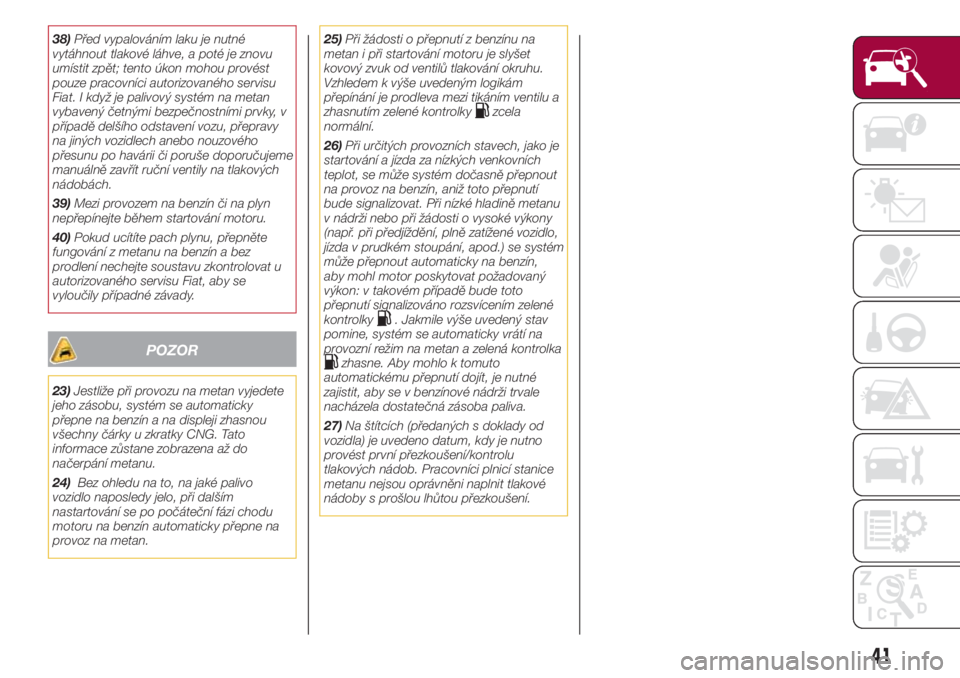

34)Připomínáme, že v některých státech
(včetně Itálie) existují zákonem daná
omezení parkování/garážování vozidel s
pohonem na plyn o hustotě vyšší než
je hustota vzduchu; do této kategorie patří i
LPG.
35)Mezi provozem na benzín či na plyn
nepřepínejte během startování motoru.
36)Pokud ucítíte pach plynu, přepněte
fungování z LPG na benzín a bez prodlení
nechejte soustavu zkontrolovat u
autorizovaného servisu Fiat.
POZOR
16)Vozidlo je vybaveno speciálně
vyprojektovaným systémem vstřikování
plynného LPG. Proto je přísně zakázáno
jakkoli upravovat konfiguraci soustavy
či jejích součástí. Použitím jiných
komponentů nebo materiálů by nemusela
soustava fungovat správně, mohla by
se snížit bezpečnost. Proto se v případě
poruchy obraťte na autorizovaný servis
Fiat. Aby se součásti plynové soustavy
nepoškodily, je třeba při tažení nebo
zvedání vozidla postupovat podle pokynů
uvedených v bodě “Tažení vozidla”.
17)Soustava může fungovat při extrémních
teplotách v rozmezí od -20 °C do 100 °C.18)Při vypalování laku v peci smí nádrž na
LPG demontovat a namontovat zpět pouze
autorizovaný servis Fiat. I přes četné
pojistky, jimiž je systém LPG opatřen, před
každým odstavením vozidla na delší dobu
nebo před manipulací v mimořádné situaci
z důvodu poruch nebo nehod
doporučujeme postupovat takto:
vyšroubujte úchyty víka nádrže LPG a
sejměte víko. Zavřete kohout LPG
otočením objímky doprava (viz pokyny
uvedené v bodě "Pasivní/aktivní
bezpečnost"). Namontujte víko zpět a
zašroubujte upevňovací úchyty.
19)Používejte výhradně LPG pro motorová
vozidla.
20)Je přísně zakázáno přidávat do LPG
přísady jakéhokoli typu. Pravidelně
(nejméně jednou za půl roku) je vhodné
vyjet všechno LPG v nádrži a při prvním
doplňování zkontrolovat, zda není
překročeno předepsané maximální
množství 38,4 litrů (včetně rezervy) (s
tolerancí dva litry navíc). Pokud zjistíte
hodnotu vyšší než 38,4 litrů (včetně
rezervy), je nutné bez prodlení vyhledat
autorizovaný servis Fiat.
21)Při žádosti o přepnutí je slyšet kovový
zvuk od ventilů tlakování okruhu. Vzhledem
k výše uvedeným logikám přepínání je
zpoždění mezi tikáním ventilu a vypnutím
indikace na přístrojové desce zcela
normální.
38
SEZNÁMENÍ S VOZIDLEM

22)Při určitých provozních stavech, jako je
startování a jízda za nízkých venkovních
teplot nebo po naplnění LPG s nízkým
obsahem propanu, se může systém
dočasně přepnout na provoz na benzín,
aniž toto přepnutí signalizuje na přístrojové
desce. V případě nízké hladiny LPG v
nádrži nebo při žádosti o vysoké výkony
(např. při předjíždění, plně zatížené vozidlo,
jízda v prudkém stoupání, apod.) se systém
může přepnout automaticky na benzín,
aby motor poskytoval dostatečný výkon; v
takovém případě bude toto přepnutí
signalizováno rozsvícením zelené kontrolky
na displeji. Jakmile výše uvedený stav
pomine, systém se automaticky vrátí na
provozní režim na LPG a zelená kontrolka
zhasne. Aby mohlo k tomuto
automatickému přepnutí dojít, je nutné
zajistit, aby se v benzínové nádrži trvale

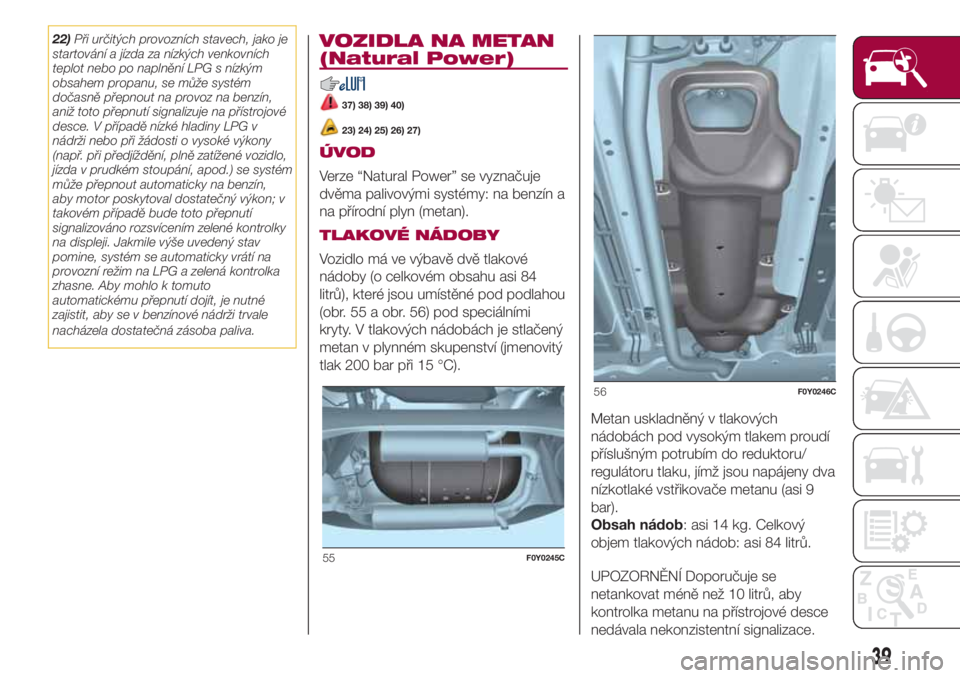

nacházela dostatečná zásoba paliva.VOZIDLA NA METAN
(Natural Power)
37) 38) 39) 40)
23) 24) 25) 26) 27)
ÚVOD
Verze “Natural Power” se vyznačuje
dvěma palivovými systémy: na benzín a
na přírodní plyn (metan).
TLAKOVÉ NÁDOBY
Vozidlo má ve výbavě dvě tlakové
nádoby (o celkovém obsahu asi 84
litrů), které jsou umístěné pod podlahou
(obr. 55 a obr. 56) pod speciálními
kryty. V tlakových nádobách je stlačený
metan v plynném skupenství (jmenovitý
tlak 200 bar při 15 °C).
Metan uskladněný v tlakových
nádobách pod vysokým tlakem proudí
příslušným potrubím do reduktoru/
regulátoru tlaku, jímž jsou napájeny dva
nízkotlaké vstřikovače metanu (asi 9
bar).
Obsah nádob: asi 14 kg. Celkový
objem tlakových nádob: asi 84 litrů.
UPOZORNĚNÍ Doporučuje se
netankovat méně než 10 litrů, aby
kontrolka metanu na přístrojové desce
nedávala nekonzistentní signalizace.
55F0Y0245C
56F0Y0246C
39

38)Před vypalováním laku je nutné
vytáhnout tlakové láhve, a poté je znovu
umístit zpět; tento úkon mohou provést
pouze pracovníci autorizovaného servisu
Fiat. I když je palivový systém na metan
vybavený četnými bezpečnostními prvky, v
případě delšího odstavení vozu, přepravy
na jiných vozidlech anebo nouzového
přesunu po havárii či poruše doporučujeme
manuálně zavřít ruční ventily na tlakových
nádobách.
39)Mezi provozem na benzín či na plyn
nepřepínejte během startování motoru.
40)Pokud ucítíte pach plynu, přepněte
fungování z metanu na benzín a bez
prodlení nechejte soustavu zkontrolovat u
autorizovaného servisu Fiat, aby se
vyloučily případné závady.
POZOR
23)Jestliže při provozu na metan vyjedete
jeho zásobu, systém se automaticky
přepne na benzín a na displeji zhasnou
všechny čárky u zkratky CNG. Tato
informace zůstane zobrazena až do
načerpání metanu.
24)Bez ohledu na to, na jaké palivo
vozidlo naposledy jelo, při dalším
nastartování se po počáteční fázi chodu
motoru na benzín automaticky přepne na
provoz na metan.25)Při žádosti o přepnutí z benzínu na
metan i při startování motoru je slyšet
kovový zvuk od ventilů tlakování okruhu.
Vzhledem k výše uvedeným logikám
přepínání je prodleva mezi tikáním ventilu a
zhasnutím zelené kontrolky
zcela
normální.
26)Při určitých provozních stavech, jako je
startování a jízda za nízkých venkovních
teplot, se může systém dočasně přepnout
na provoz na benzín, aniž toto přepnutí
bude signalizovat. Při nízké hladině metanu
v nádrži nebo při žádosti o vysoké výkony
(např. při předjíždění, plně zatížené vozidlo,
jízda v prudkém stoupání, apod.) se systém
může přepnout automaticky na benzín,
aby mohl motor poskytovat požadovaný
výkon: v takovém případě bude toto
přepnutí signalizováno rozsvícením zelené
kontrolky
. Jakmile výše uvedený stav
pomine, systém se automaticky vrátí na
provozní režim na metan a zelená kontrolka
zhasne. Aby mohlo k tomuto
automatickému přepnutí dojít, je nutné
zajistit, aby se v benzínové nádrži trvale
nacházela dostatečná zásoba paliva.
27)Na štítcích (předaných s doklady od
vozidla) je uvedeno datum, kdy je nutno
provést první přezkoušení/kontrolu
tlakových nádob. Pracovníci plnicí stanice
metanu nejsou oprávněni naplnit tlakové
nádoby s prošlou lhůtou přezkoušení.
41

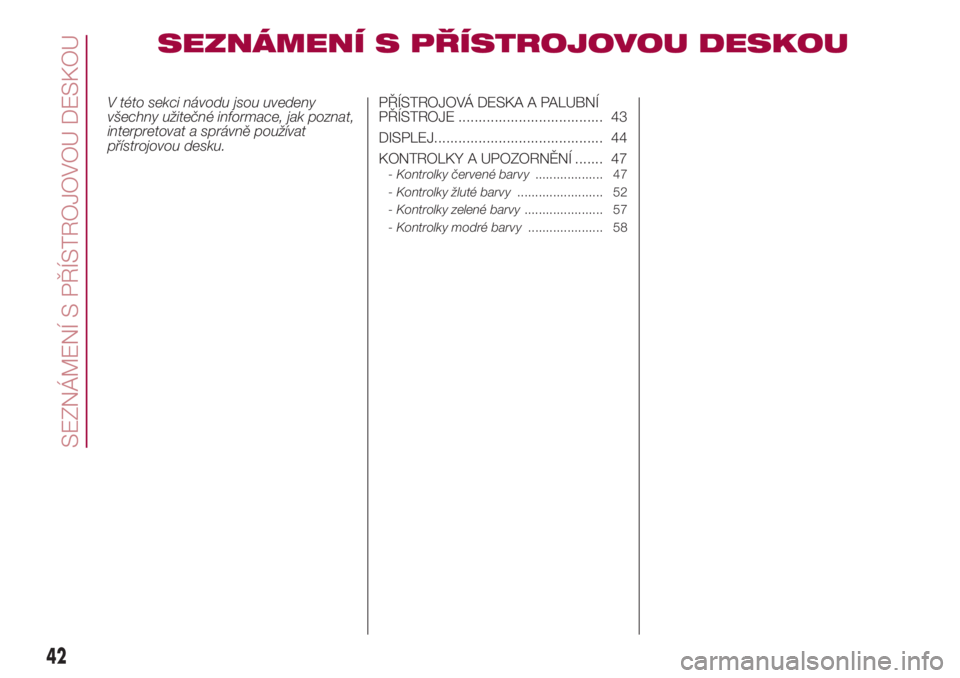

SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
V této sekci návodu jsou uvedeny
všechny užitečné informace, jak poznat,
interpretovat a správně používat
přístrojovou desku.PŘÍSTROJOVÁ DESKA A PALUBNÍ
PŘÍSTROJE .................................... 43
DISPLEJ.......................................... 44
KONTROLKY A UPOZORNĚNÍ ....... 47
-Kontrolky červené barvy................... 47
-Kontrolky žluté barvy........................ 52
-Kontrolky zelené barvy...................... 57
-Kontrolky modré barvy..................... 58
42
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

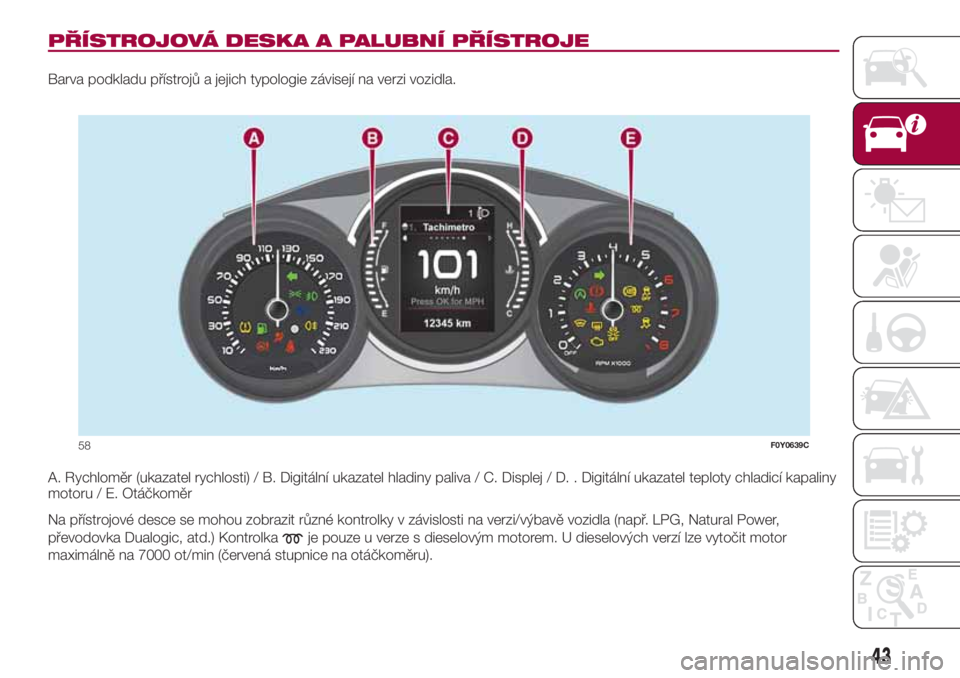

PŘÍSTROJOVÁ DESKA A PALUBNÍ PŘÍSTROJE
Barva podkladu přístrojů a jejich typologie závisejí na verzi vozidla.
A. Rychloměr (ukazatel rychlosti) / B. Digitální ukazatel hladiny paliva / C. Displej / D. . Digitální ukazatel teploty chladicí kapaliny
motoru / E. Otáčkoměr
Na přístrojové desce se mohou zobrazit různé kontrolky v závislosti na verzi/výbavě vozidla (např. LPG, Natural Power,
převodovka Dualogic, atd.) Kontrolka
je pouze u verze s dieselovým motorem. U dieselových verzí lze vytočit motor
maximálně na 7000 ot/min (červená stupnice na otáčkoměru).
58F0Y0639C
43

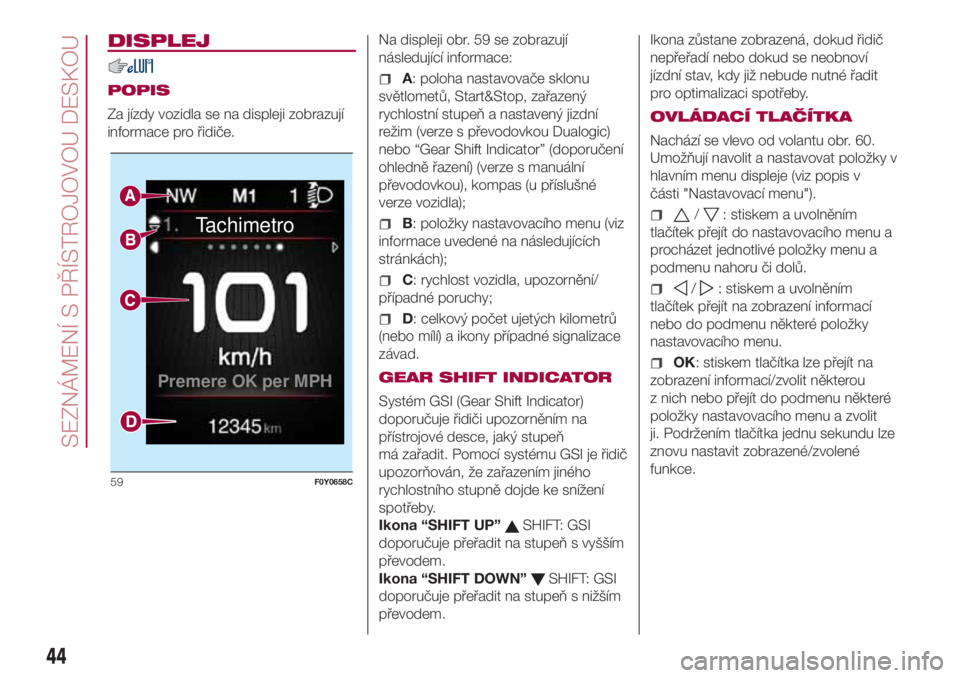

DISPLEJ
POPIS
Za jízdy vozidla se na displeji zobrazují
informace pro řidiče.Na displeji obr. 59 se zobrazují
následující informace:A: poloha nastavovače sklonu
světlometů, Start&Stop, zařazený
rychlostní stupeň a nastavený jizdní
režim (verze s převodovkou Dualogic)
nebo “Gear Shift Indicator” (doporučení
ohledně řazení) (verze s manuální
převodovkou), kompas (u příslušné
verze vozidla);
B: položky nastavovacího menu (viz
informace uvedené na následujících
stránkách);
C: rychlost vozidla, upozornění/
případné poruchy;
D: celkový počet ujetých kilometrů
(nebo mílí) a ikony případné signalizace
závad.
GEAR SHIFT INDICATOR
Systém GSI (Gear Shift Indicator)
doporučuje řidiči upozorněním na
přístrojové desce, jaký stupeň
má zařadit. Pomocí systému GSI je řidič
upozorňován, že zařazením jiného
rychlostního stupně dojde ke snížení
spotřeby.
Ikona “SHIFT UP”
SHIFT: GSI
doporučuje přeřadit na stupeň s vyšším
převodem.
Ikona “SHIFT DOWN”
SHIFT: GSI
doporučuje přeřadit na stupeň s nižším
převodem.Ikona zůstane zobrazená, dokud řidič
nepřeřadí nebo dokud se neobnoví
jízdní stav, kdy již nebude nutné řadit
pro optimalizaci spotřeby.

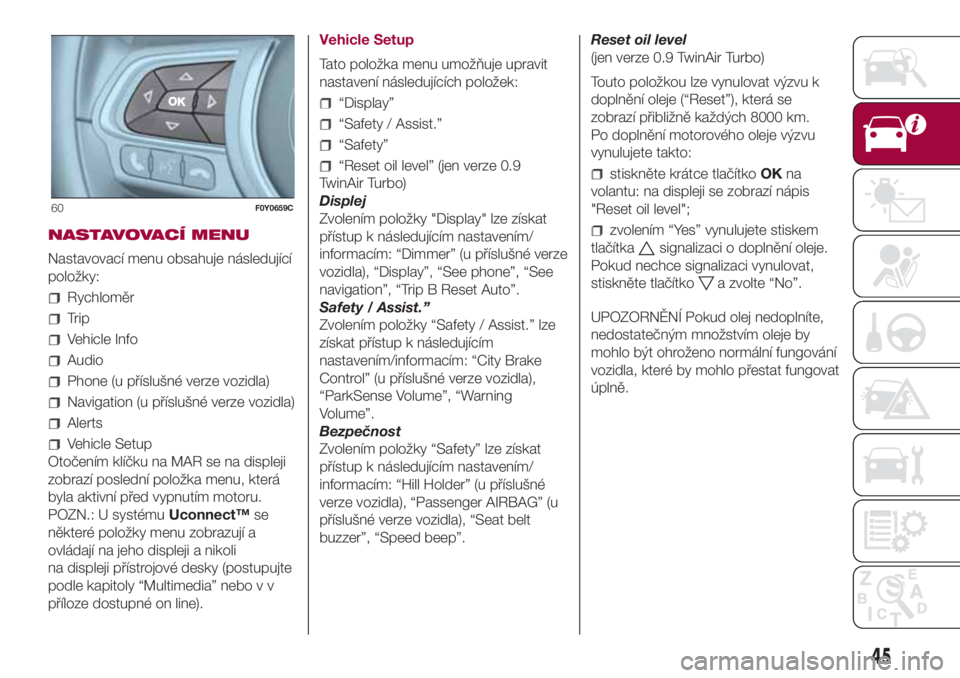

OVLÁDACÍ TLAČÍTKA
Nachází se vlevo od volantu obr. 60.
Umožňují navolit a nastavovat položky v
hlavním menu displeje (viz popis v
části "Nastavovací menu").
/: stiskem a uvolněním
tlačítek přejít do nastavovacího menu a
procházet jednotlivé položky menu a
podmenu nahoru či dolů.
/: stiskem a uvolněním
tlačítek přejít na zobrazení informací
nebo do podmenu některé položky
nastavovacího menu.
OK: stiskem tlačítka lze přejít na
zobrazení informací/zvolit některou
z nich nebo přejít do podmenu některé
položky nastavovacího menu a zvolit
ji. Podržením tlačítka jednu sekundu lze
znovu nastavit zobrazené/zvolené
funkce.
Tachimetro
Premere OK per MPH
59F0Y0658C
44
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

NASTAVOVACÍ MENU
Nastavovací menu obsahuje následující
položky:
Rychloměr
Trip
Vehicle Info
Audio
Phone (u příslušné verze vozidla)
Navigation (u příslušné verze vozidla)
Alerts
Vehicle Setup
Otočením klíčku na MAR se na displeji
zobrazí poslední položka menu, která
byla aktivní před vypnutím motoru.
POZN.: U systémuUconnect™se
některé položky menu zobrazují a
ovládají na jeho displeji a nikoli
na displeji přístrojové desky (postupujte
podle kapitoly “Multimedia” nebo v v
příloze dostupné on line).Vehicle Setup
Tato položka menu umožňuje upravit
nastavení následujících položek:
“Display”
“Safety / Assist.”
“Safety”
“Reset oil level” (jen verze 0.9
TwinAir Turbo)
Displej
Zvolením položky "Display" lze získat
přístup k následujícím nastavením/
informacím: “Dimmer” (u příslušné verze
vozidla), “Display”, “See phone”, “See
navigation”, “Trip B Reset Auto”.
Safety / Assist.”
Zvolením položky “Safety / Assist.” lze
získat přístup k následujícím
nastavením/informacím: “City Brake
Control” (u příslušné verze vozidla),
“ParkSense Volume”, “Warning
Volume”.
Bezpečnost
Zvolením položky “Safety” lze získat
přístup k následujícím nastavením/
informacím: “Hill Holder” (u příslušné
verze vozidla), “Passenger AIRBAG” (u
příslušné verze vozidla), “Seat belt
buzzer”, “Speed beep”.Reset oil level
(jen verze 0.9 TwinAir Turbo)
Touto položkou lze vynulovat výzvu k
doplnění oleje (“Reset”), která se
zobrazí přibližně každých 8000 km.
Po doplnění motorového oleje výzvu
vynulujete takto:stiskněte krátce tlačítkoOKna
volantu: na displeji se zobrazí nápis
"Reset oil level";
zvolením “Yes” vynulujete stiskem
tlačítka
signalizaci o doplnění oleje.
Pokud nechce signalizaci vynulovat,
stiskněte tlačítko
a zvolte “No”.
UPOZORNĚNÍ Pokud olej nedoplníte,
nedostatečným množstvím oleje by
mohlo být ohroženo normální fungování
vozidla, které by mohlo přestat fungovat
úplně.
60F0Y0659C
45
