FIAT 500L 2019 Betriebsanleitung (in German)

Blaue Kontrollleuchten
Kontrollleuchte Bedeutung
BlauFERNLICHT
Die Kontrollleuchte schaltet sich beim Einschalten des Fernlichts ein.
59

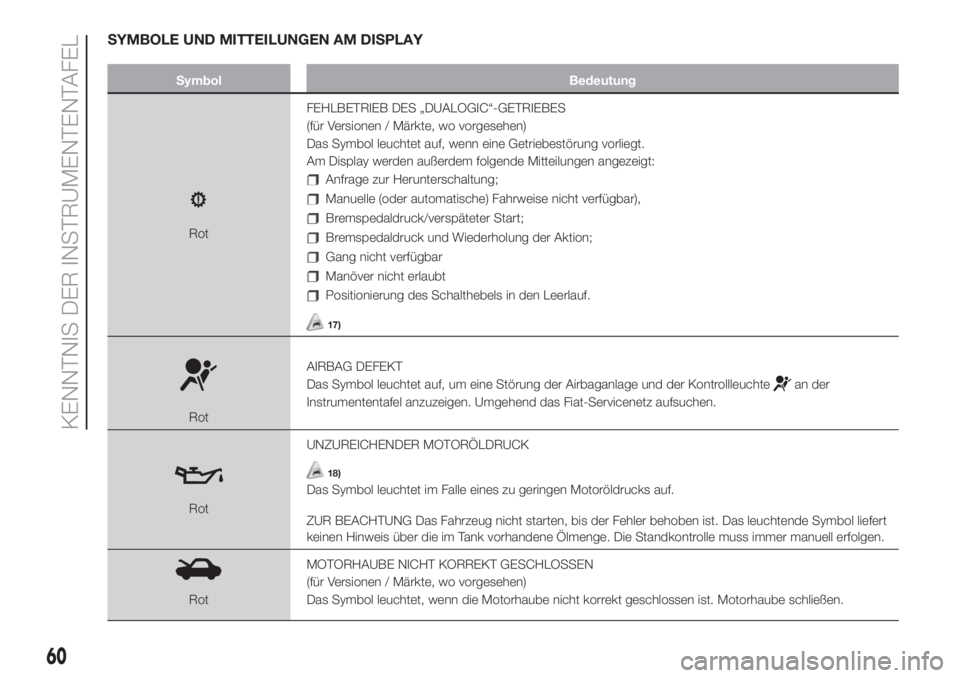

SYMBOLE UND MITTEILUNGEN AM DISPLAY
Symbol Bedeutung
RotFEHLBETRIEB DES „DUALOGIC“-GETRIEBES
(für Versionen / Märkte, wo vorgesehen)
Das Symbol leuchtet auf, wenn eine Getriebestörung vorliegt.
Am Display werden außerdem folgende Mitteilungen angezeigt:
Anfrage zur Herunterschaltung;
Manuelle (oder automatische) Fahrweise nicht verfügbar),
Bremspedaldruck/verspäteter Start;
Bremspedaldruck und Wiederholung der Aktion;
Gang nicht verfügbar
Manöver nicht erlaubt
Positionierung des Schalthebels in den Leerlauf.
17)
RotAIRBAG DEFEKT
Das Symbol leuchtet auf, um eine Störung der Airbaganlage und der Kontrollleuchte
an der
Instrumententafel anzuzeigen. Umgehend das Fiat-Servicenetz aufsuchen.
RotUNZUREICHENDER MOTORÖLDRUCK
18)
Das Symbol leuchtet im Falle eines zu geringen Motoröldrucks auf.
ZUR BEACHTUNG Das Fahrzeug nicht starten, bis der Fehler behoben ist. Das leuchtende Symbol liefert
keinen Hinweis über die im Tank vorhandene Ölmenge. Die Standkontrolle muss immer manuell erfolgen.
RotMOTORHAUBE NICHT KORREKT GESCHLOSSEN
(für Versionen / Märkte, wo vorgesehen)
Das Symbol leuchtet, wenn die Motorhaube nicht korrekt geschlossen ist. Motorhaube schließen.
60
KENNTNIS DER INSTRUMENTENTAFEL

Symbol Bedeutung

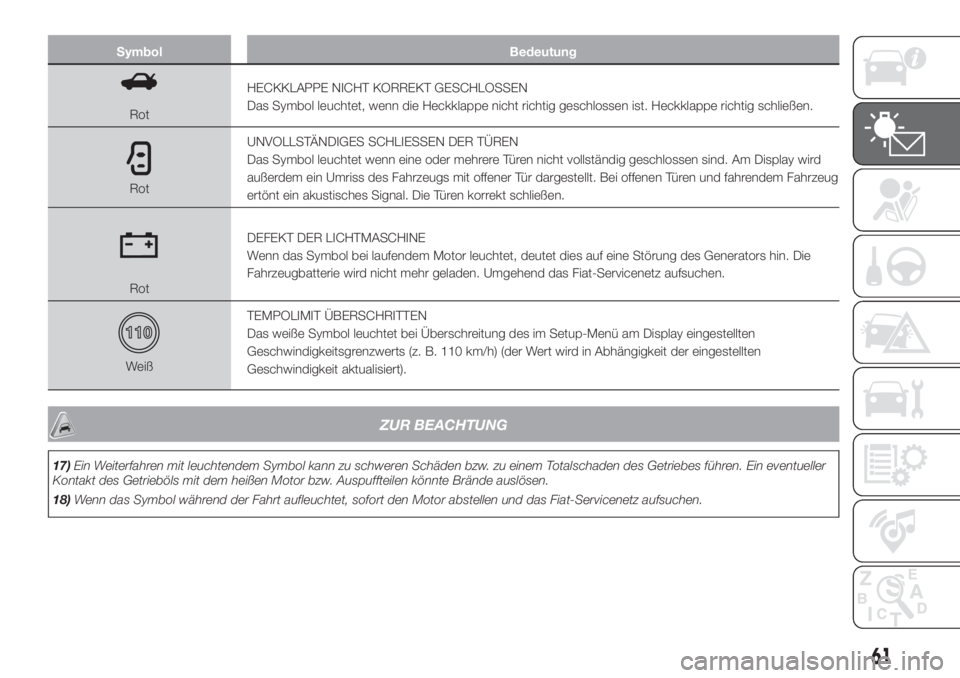

RotHECKKLAPPE NICHT KORREKT GESCHLOSSEN
Das Symbol leuchtet, wenn die Heckklappe nicht richtig geschlossen ist. Heckklappe richtig schließen.
RotUNVOLLSTÄNDIGES SCHLIESSEN DER TÜREN
Das Symbol leuchtet wenn eine oder mehrere Türen nicht vollständig geschlossen sind. Am Display wird
außerdem ein Umriss des Fahrzeugs mit offener Tür dargestellt. Bei offenen Türen und fahrendem Fahrzeug
ertönt ein akustisches Signal. Die Türen korrekt schließen.
RotDEFEKT DER LICHTMASCHINE
Wenn das Symbol bei laufendem Motor leuchtet, deutet dies auf eine Störung des Generators hin. Die
Fahrzeugbatterie wird nicht mehr geladen. Umgehend das Fiat-Servicenetz aufsuchen.
WeißTEMPOLIMIT ÜBERSCHRITTEN
Das weiße Symbol leuchtet bei Überschreitung des im Setup-Menü am Display eingestellten
Geschwindigkeitsgrenzwerts (z. B. 110 km/h) (der Wert wird in Abhängigkeit der eingestellten
Geschwindigkeit aktualisiert).
ZUR BEACHTUNG
17)Ein Weiterfahren mit leuchtendem Symbol kann zu schweren Schäden bzw. zu einem Totalschaden des Getriebes führen. Ein eventueller
Kontakt des Getrieböls mit dem heißen Motor bzw. Auspuffteilen könnte Brände auslösen.
18)Wenn das Symbol während der Fahrt aufleuchtet, sofort den Motor abstellen und das Fiat-Servicenetz aufsuchen.
61

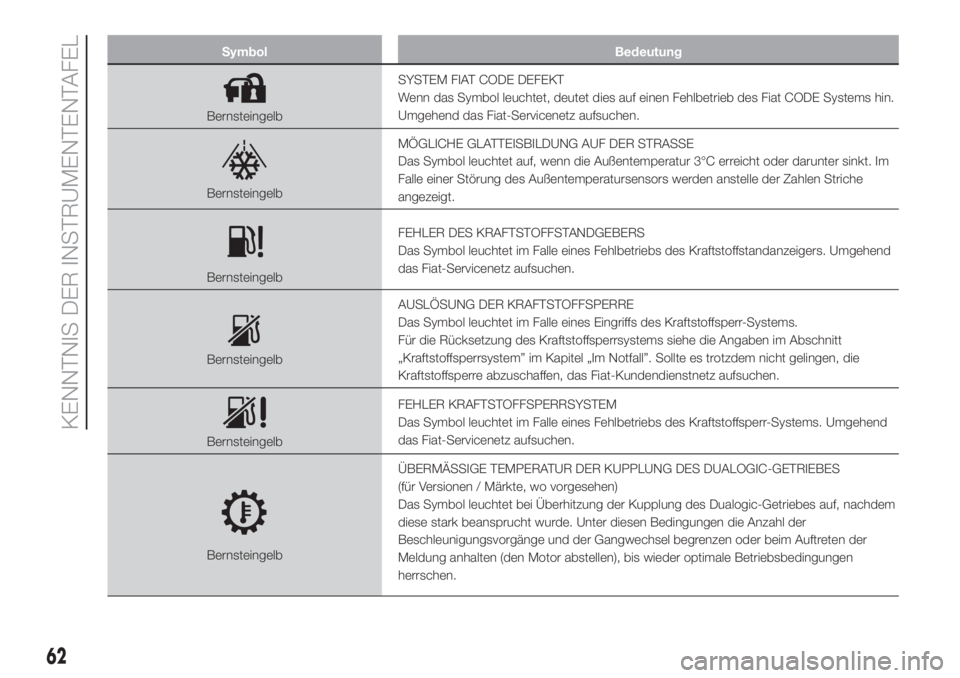

Symbol Bedeutung
BernsteingelbSYSTEM FIAT CODE DEFEKT
Wenn das Symbol leuchtet, deutet dies auf einen Fehlbetrieb des Fiat CODE Systems hin.
Umgehend das Fiat-Servicenetz aufsuchen.
BernsteingelbMÖGLICHE GLATTEISBILDUNG AUF DER STRASSE
Das Symbol leuchtet auf, wenn die Außentemperatur 3°C erreicht oder darunter sinkt. Im
Falle einer Störung des Außentemperatursensors werden anstelle der Zahlen Striche
angezeigt.
BernsteingelbFEHLER DES KRAFTSTOFFSTANDGEBERS
Das Symbol leuchtet im Falle eines Fehlbetriebs des Kraftstoffstandanzeigers. Umgehend
das Fiat-Servicenetz aufsuchen.
BernsteingelbAUSLÖSUNG DER KRAFTSTOFFSPERRE
Das Symbol leuchtet im Falle eines Eingriffs des Kraftstoffsperr-Systems.
Für die Rücksetzung des Kraftstoffsperrsystems siehe die Angaben im Abschnitt
„Kraftstoffsperrsystem” im Kapitel „Im Notfall”. Sollte es trotzdem nicht gelingen, die
Kraftstoffsperre abzuschaffen, das Fiat-Kundendienstnetz aufsuchen.
BernsteingelbFEHLER KRAFTSTOFFSPERRSYSTEM
Das Symbol leuchtet im Falle eines Fehlbetriebs des Kraftstoffsperr-Systems. Umgehend
das Fiat-Servicenetz aufsuchen.
BernsteingelbÜBERMÄSSIGE TEMPERATUR DER KUPPLUNG DES DUALOGIC-GETRIEBES
(für Versionen / Märkte, wo vorgesehen)
Das Symbol leuchtet bei Überhitzung der Kupplung des Dualogic-Getriebes auf, nachdem
diese stark beansprucht wurde. Unter diesen Bedingungen die Anzahl der
Beschleunigungsvorgänge und der Gangwechsel begrenzen oder beim Auftreten der
Meldung anhalten (den Motor abstellen), bis wieder optimale Betriebsbedingungen
herrschen.
62
KENNTNIS DER INSTRUMENTENTAFEL

Symbol Bedeutung

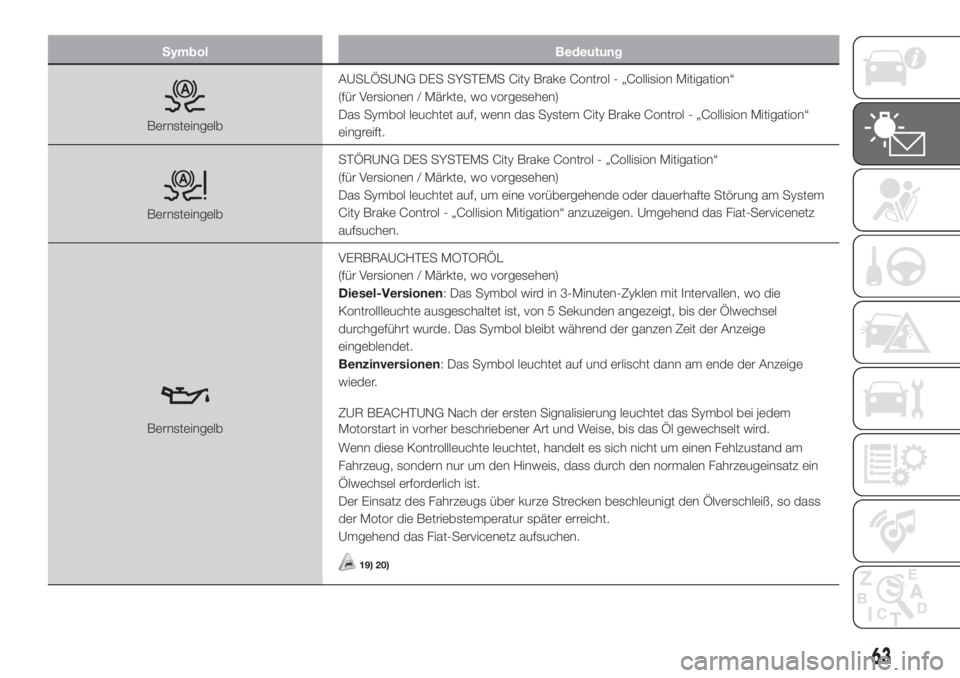

BernsteingelbAUSLÖSUNG DES SYSTEMS City Brake Control - „Collision Mitigation“
(für Versionen / Märkte, wo vorgesehen)
Das Symbol leuchtet auf, wenn das System City Brake Control - „Collision Mitigation“
eingreift.
BernsteingelbSTÖRUNG DES SYSTEMS City Brake Control - „Collision Mitigation“
(für Versionen / Märkte, wo vorgesehen)
Das Symbol leuchtet auf, um eine vorübergehende oder dauerhafte Störung am System
City Brake Control - „Collision Mitigation“ anzuzeigen. Umgehend das Fiat-Servicenetz
aufsuchen.
BernsteingelbVERBRAUCHTES MOTORÖL
(für Versionen / Märkte, wo vorgesehen)
Diesel-Versionen: Das Symbol wird in 3-Minuten-Zyklen mit Intervallen, wo die
Kontrollleuchte ausgeschaltet ist, von 5 Sekunden angezeigt, bis der Ölwechsel
durchgeführt wurde. Das Symbol bleibt während der ganzen Zeit der Anzeige
eingeblendet.
Benzinversionen: Das Symbol leuchtet auf und erlischt dann am ende der Anzeige
wieder.
ZUR BEACHTUNG Nach der ersten Signalisierung leuchtet das Symbol bei jedem
Motorstart in vorher beschriebener Art und Weise, bis das Öl gewechselt wird.
Wenn diese Kontrollleuchte leuchtet, handelt es sich nicht um einen Fehlzustand am
Fahrzeug, sondern nur um den Hinweis, dass durch den normalen Fahrzeugeinsatz ein
Ölwechsel erforderlich ist.
Der Einsatz des Fahrzeugs über kurze Strecken beschleunigt den Ölverschleiß, so dass
der Motor die Betriebstemperatur später erreicht.
Umgehend das Fiat-Servicenetz aufsuchen.
19) 20)
63

Symbol Bedeutung

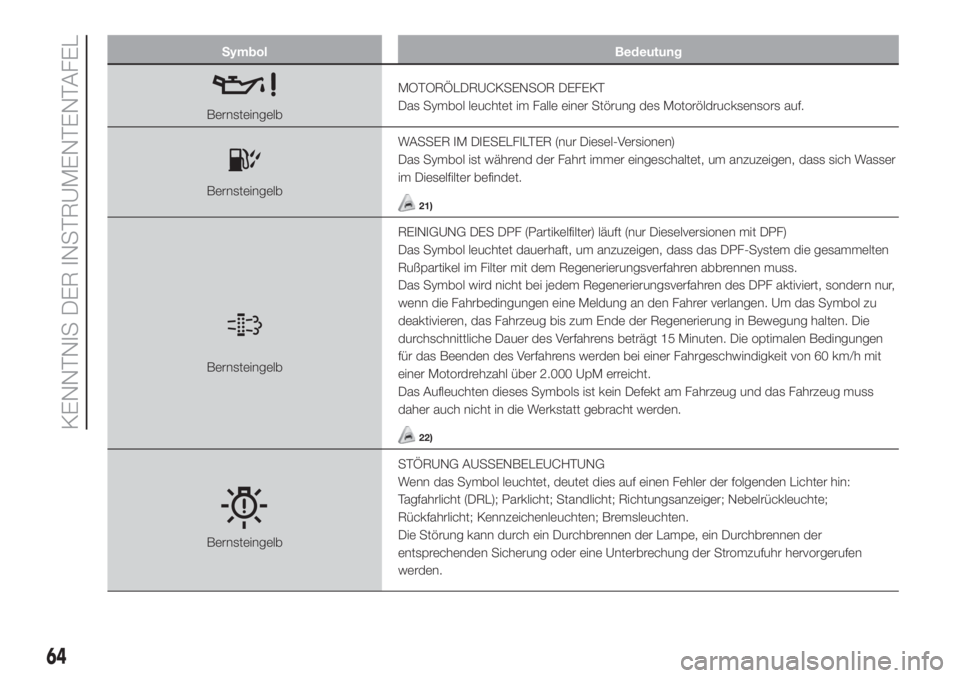

BernsteingelbMOTORÖLDRUCKSENSOR DEFEKT
Das Symbol leuchtet im Falle einer Störung des Motoröldrucksensors auf.
BernsteingelbWASSER IM DIESELFILTER (nur Diesel-Versionen)
Das Symbol ist während der Fahrt immer eingeschaltet, um anzuzeigen, dass sich Wasser
im Dieselfilter befindet.21)
BernsteingelbREINIGUNG DES DPF (Partikelfilter) läuft (nur Dieselversionen mit DPF)
Das Symbol leuchtet dauerhaft, um anzuzeigen, dass das DPF-System die gesammelten
Rußpartikel im Filter mit dem Regenerierungsverfahren abbrennen muss.
Das Symbol wird nicht bei jedem Regenerierungsverfahren des DPF aktiviert, sondern nur,
wenn die Fahrbedingungen eine Meldung an den Fahrer verlangen. Um das Symbol zu
deaktivieren, das Fahrzeug bis zum Ende der Regenerierung in Bewegung halten. Die
durchschnittliche Dauer des Verfahrens beträgt 15 Minuten. Die optimalen Bedingungen
für das Beenden des Verfahrens werden bei einer Fahrgeschwindigkeit von 60 km/h mit
einer Motordrehzahl über 2.000 UpM erreicht.
Das Aufleuchten dieses Symbols ist kein Defekt am Fahrzeug und das Fahrzeug muss
daher auch nicht in die Werkstatt gebracht werden.
22)
BernsteingelbSTÖRUNG AUSSENBELEUCHTUNG
Wenn das Symbol leuchtet, deutet dies auf einen Fehler der folgenden Lichter hin:
Tagfahrlicht (DRL); Parklicht; Standlicht; Richtungsanzeiger; Nebelrückleuchte;
Rückfahrlicht; Kennzeichenleuchten; Bremsleuchten.
Die Störung kann durch ein Durchbrennen der Lampe, ein Durchbrennen der
entsprechenden Sicherung oder eine Unterbrechung der Stromzufuhr hervorgerufen
werden.
64
KENNTNIS DER INSTRUMENTENTAFEL

Symbol Bedeutung

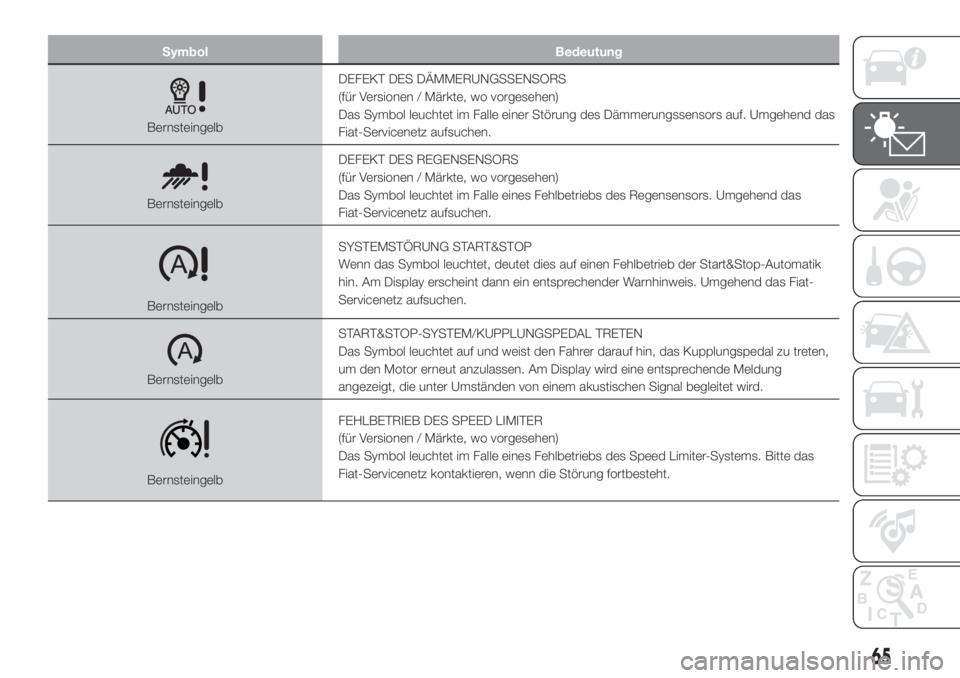

BernsteingelbDEFEKT DES DÄMMERUNGSSENSORS
(für Versionen / Märkte, wo vorgesehen)
Das Symbol leuchtet im Falle einer Störung des Dämmerungssensors auf. Umgehend das
Fiat-Servicenetz aufsuchen.
BernsteingelbDEFEKT DES REGENSENSORS
(für Versionen / Märkte, wo vorgesehen)
Das Symbol leuchtet im Falle eines Fehlbetriebs des Regensensors. Umgehend das
Fiat-Servicenetz aufsuchen.
BernsteingelbSYSTEMSTÖRUNG START&STOP
Wenn das Symbol leuchtet, deutet dies auf einen Fehlbetrieb der Start&Stop-Automatik
hin. Am Display erscheint dann ein entsprechender Warnhinweis. Umgehend das Fiat-
Servicenetz aufsuchen.
BernsteingelbSTART&STOP-SYSTEM/KUPPLUNGSPEDAL TRETEN
Das Symbol leuchtet auf und weist den Fahrer darauf hin, das Kupplungspedal zu treten,
um den Motor erneut anzulassen. Am Display wird eine entsprechende Meldung
angezeigt, die unter Umständen von einem akustischen Signal begleitet wird.
BernsteingelbFEHLBETRIEB DES SPEED LIMITER
(für Versionen / Märkte, wo vorgesehen)
Das Symbol leuchtet im Falle eines Fehlbetriebs des Speed Limiter-Systems. Bitte das
Fiat-Servicenetz kontaktieren, wenn die Störung fortbesteht.
65

Symbol Bedeutung

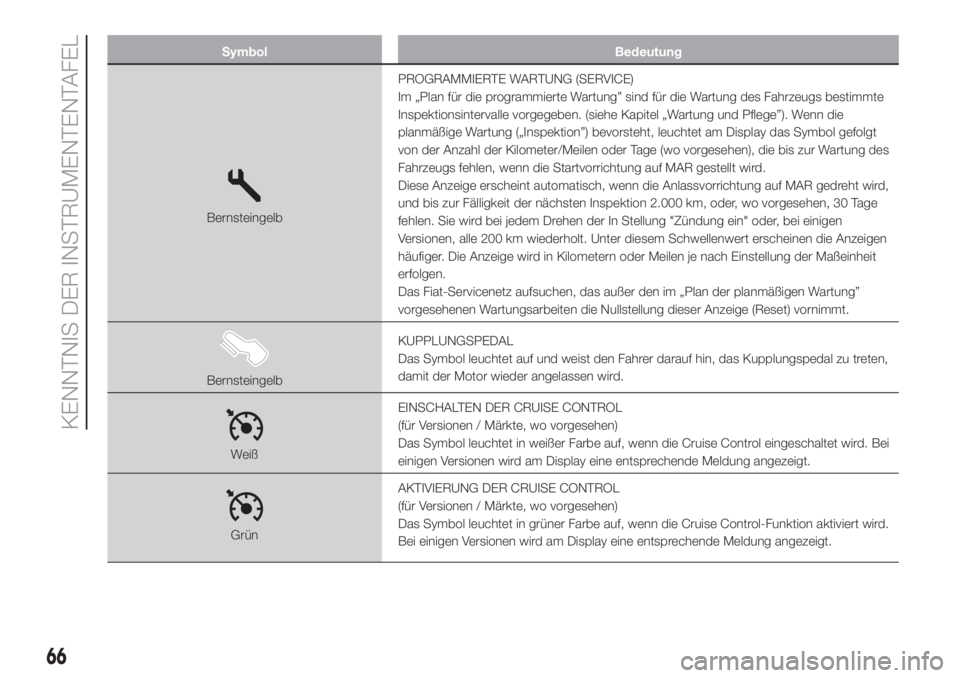

BernsteingelbPROGRAMMIERTE WARTUNG (SERVICE)
Im „Plan für die programmierte Wartung” sind für die Wartung des Fahrzeugs bestimmte
Inspektionsintervalle vorgegeben. (siehe Kapitel „Wartung und Pflege”). Wenn die
planmäßige Wartung („Inspektion”) bevorsteht, leuchtet am Display das Symbol gefolgt
von der Anzahl der Kilometer/Meilen oder Tage (wo vorgesehen), die bis zur Wartung des
Fahrzeugs fehlen, wenn die Startvorrichtung auf MAR gestellt wird.
Diese Anzeige erscheint automatisch, wenn die Anlassvorrichtung auf MAR gedreht wird,
und bis zur Fälligkeit der nächsten Inspektion 2.000 km, oder, wo vorgesehen, 30 Tage
fehlen. Sie wird bei jedem Drehen der In Stellung "Zündung ein" oder, bei einigen
Versionen, alle 200 km wiederholt. Unter diesem Schwellenwert erscheinen die Anzeigen
häufiger. Die Anzeige wird in Kilometern oder Meilen je nach Einstellung der Maßeinheit
erfolgen.
Das Fiat-Servicenetz aufsuchen, das außer den im „Plan der planmäßigen Wartung”
vorgesehenen Wartungsarbeiten die Nullstellung dieser Anzeige (Reset) vornimmt.
BernsteingelbKUPPLUNGSPEDAL
Das Symbol leuchtet auf und weist den Fahrer darauf hin, das Kupplungspedal zu treten,
damit der Motor wieder angelassen wird.
WeißEINSCHALTEN DER CRUISE CONTROL
(für Versionen / Märkte, wo vorgesehen)
Das Symbol leuchtet in weißer Farbe auf, wenn die Cruise Control eingeschaltet wird. Bei
einigen Versionen wird am Display eine entsprechende Meldung angezeigt.
GrünAKTIVIERUNG DER CRUISE CONTROL
(für Versionen / Märkte, wo vorgesehen)
Das Symbol leuchtet in grüner Farbe auf, wenn die Cruise Control-Funktion aktiviert wird.
Bei einigen Versionen wird am Display eine entsprechende Meldung angezeigt.
66
KENNTNIS DER INSTRUMENTENTAFEL

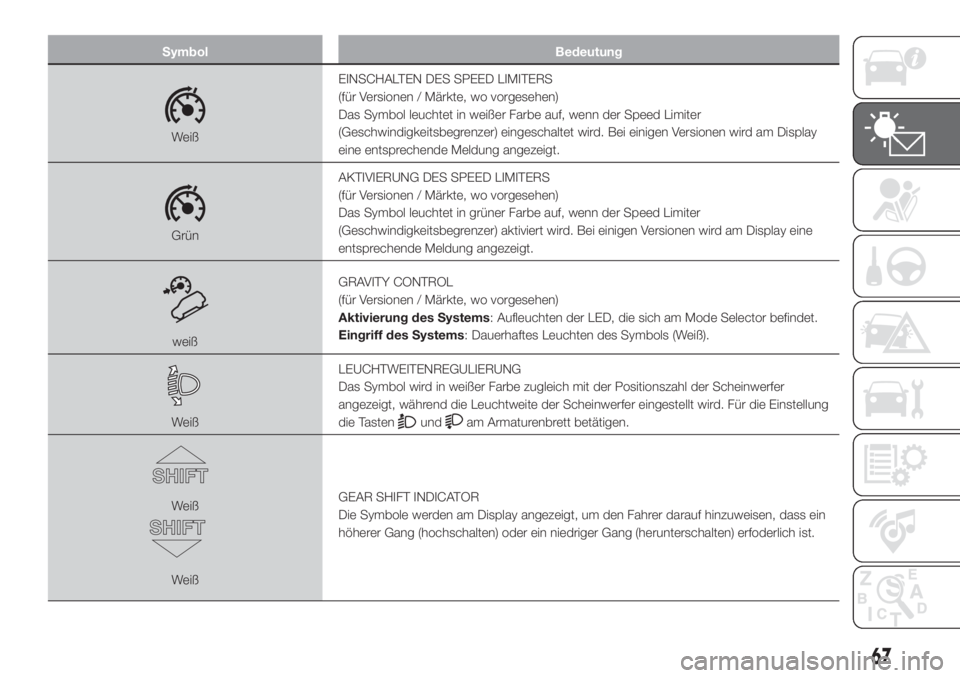

Symbol Bedeutung
WeißEINSCHALTEN DES SPEED LIMITERS
(für Versionen / Märkte, wo vorgesehen)
Das Symbol leuchtet in weißer Farbe auf, wenn der Speed Limiter
(Geschwindigkeitsbegrenzer) eingeschaltet wird. Bei einigen Versionen wird am Display
eine entsprechende Meldung angezeigt.
GrünAKTIVIERUNG DES SPEED LIMITERS
(für Versionen / Märkte, wo vorgesehen)
Das Symbol leuchtet in grüner Farbe auf, wenn der Speed Limiter
(Geschwindigkeitsbegrenzer) aktiviert wird. Bei einigen Versionen wird am Display eine
entsprechende Meldung angezeigt.
weißGRAVITY CONTROL
(für Versionen / Märkte, wo vorgesehen)
Aktivierung des Systems: Aufleuchten der LED, die sich am Mode Selector befindet.
Eingriff des Systems: Dauerhaftes Leuchten des Symbols (Weiß).
WeißLEUCHTWEITENREGULIERUNG
Das Symbol wird in weißer Farbe zugleich mit der Positionszahl der Scheinwerfer
angezeigt, während die Leuchtweite der Scheinwerfer eingestellt wird. Für die Einstellung
die Tastenundam Armaturenbrett betätigen.
Weiß
WeißGEAR SHIFT INDICATOR
Die Symbole werden am Display angezeigt, um den Fahrer darauf hinzuweisen, dass ein
höherer Gang (hochschalten) oder ein niedriger Gang (herunterschalten) erfoderlich ist.
67

Symbol Bedeutung
A/MAUTOMATISCHER/MANUELLER SCHALTMODUS (Versionen mit Dualogic-Getriebe)
Automatischer Schaltmodus (AUTO)
Der Schriftzug „A“, gefolgt von einer Zahl zur Angabe des eingelegten Ganges (z.B. „A1“),
wird am Display angezeigt, wenn der Schaltmodus AUTO (automatischer Schaltmodus)
aktiviert wird.
Manueller Schaltmodus (MANUAL)
Der Schriftzug „M“, gefolgt von einer Zahl zur Angabe des eingelegten Ganges (z.B. „M1“),
wird am Display angezeigt, wenn der Schaltmodus MANUAL (manueller Schaltmodus)
aktiviert wird.
68
KENNTNIS DER INSTRUMENTENTAFEL
