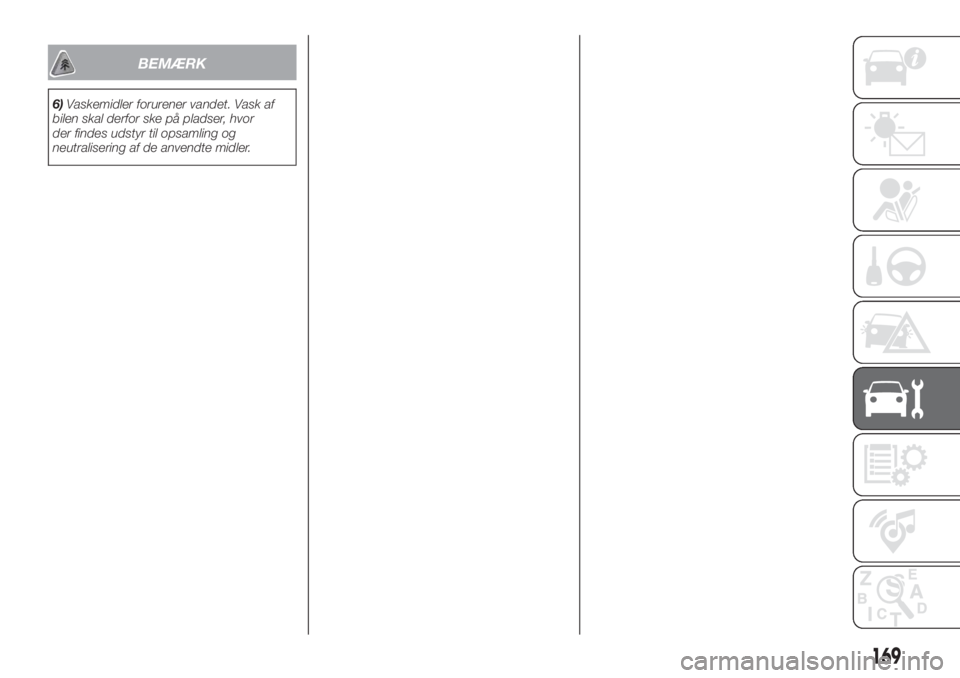

BEMÆRK
6)Vaskemidler forurener vandet. Vask af
bilen skal derfor ske på pladser, hvor
der findes udstyr til opsamling og
neutralisering af de anvendte midler.
169

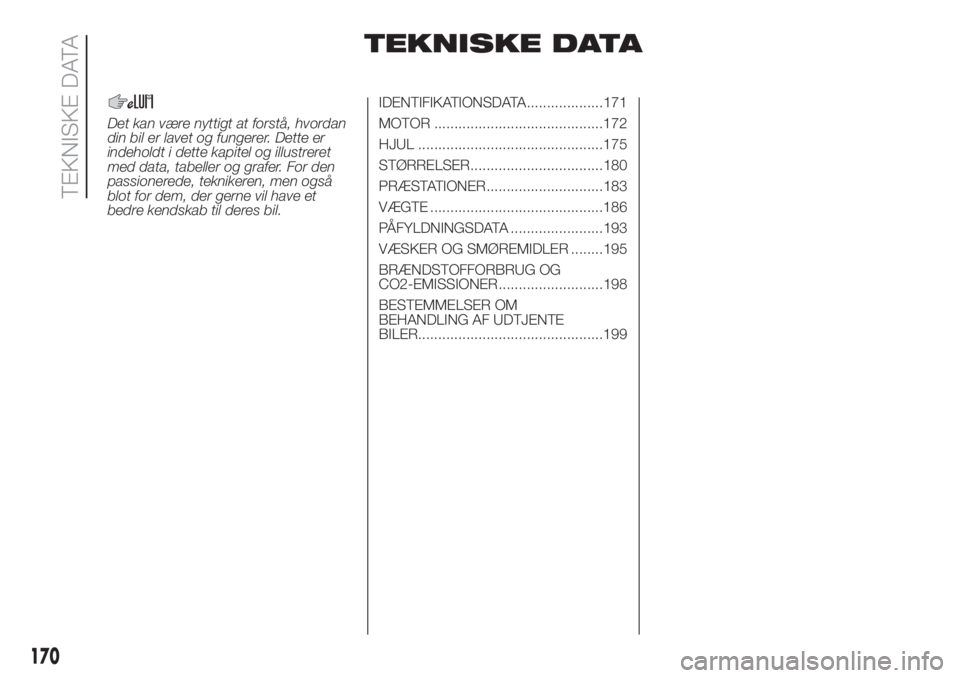

TEKNISKE DATA
Det kan være nyttigt at forstå, hvordan
din bil er lavet og fungerer. Dette er
indeholdt i dette kapitel og illustreret
med data, tabeller og grafer. For den
passionerede, teknikeren, men også
blot for dem, der gerne vil have et
bedre kendskab til deres bil.IDENTIFIKATIONSDATA...................171
MOTOR ..........................................172
HJUL ..............................................175
STØRRELSER.................................180
PRÆSTATIONER.............................183
VÆGTE ...........................................186
PÅFYLDNINGSDATA .......................193
VÆSKER OG SMØREMIDLER ........195
BRÆNDSTOFFORBRUG OG
CO2-EMISSIONER..........................198
BESTEMMELSER OM
BEHANDLING AF UDTJENTE
BILER..............................................199
170
TEKNISKE DATA

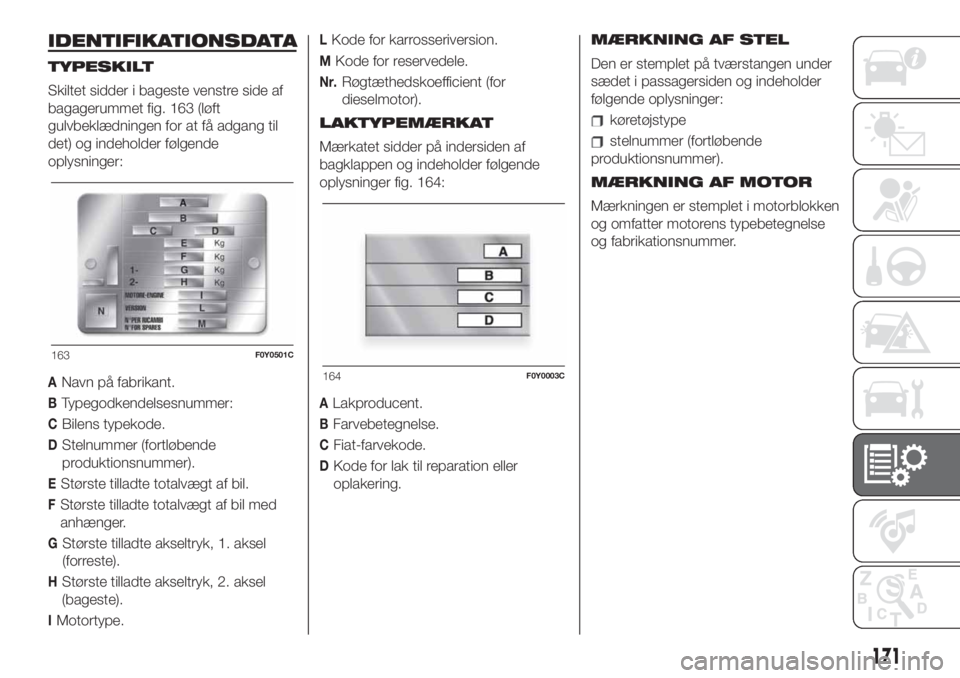

IDENTIFIKATIONSDATA
TYPESKILT
Skiltet sidder i bageste venstre side af
bagagerummet fig. 163 (løft
gulvbeklædningen for at få adgang til
det) og indeholder følgende
oplysninger:
ANavn på fabrikant.
BTypegodkendelsesnummer:
CBilens typekode.
DStelnummer (fortløbende
produktionsnummer).
EStørste tilladte totalvægt af bil.
FStørste tilladte totalvægt af bil med
anhænger.
GStørste tilladte akseltryk, 1. aksel
(forreste).
HStørste tilladte akseltryk, 2. aksel
(bageste).
IMotortype.
LKode for karrosseriversion.
MKode for reservedele.
Nr.Røgtæthedskoefficient (for
dieselmotor).
LAKTYPEMÆRKAT
Mærkatet sidder på indersiden af
bagklappen og indeholder følgende
oplysninger fig. 164:
ALakproducent.
BFarvebetegnelse.
CFiat-farvekode.
DKode for lak til reparation eller
oplakering.MÆRKNING AF STEL
Den er stemplet på tværstangen under
sædet i passagersiden og indeholder
følgende oplysninger:
køretøjstype
stelnummer (fortløbende
produktionsnummer).
MÆRKNING AF MOTOR
Mærkningen er stemplet i motorblokken
og omfatter motorens typebetegnelse
og fabrikationsnummer.
163F0Y0501C
164F0Y0003C
171

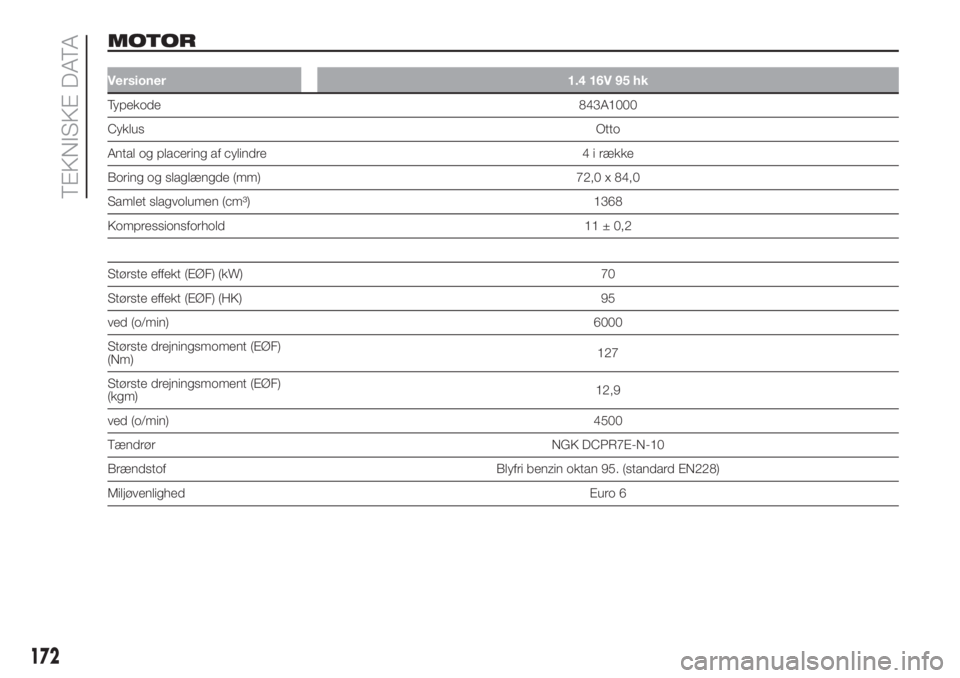

MOTOR
Versioner 1.4 16V 95 hk
Typekode843A1000
CyklusOtto
Antal og placering af cylindre 4 i række
Boring og slaglængde (mm) 72,0 x 84,0
Samlet slagvolumen (cm³) 1368
Kompressionsforhold 11 ± 0,2
Største effekt (EØF) (kW) 70
Største effekt (EØF) (HK) 95
ved (o/min)6000
Største drejningsmoment (EØF)
(Nm)127
Største drejningsmoment (EØF)
(kgm)12,9
ved (o/min)4500
Tændrør NGK DCPR7E-N-10
Brændstof Blyfri benzin oktan 95. (standard EN228)
Miljøvenlighed Euro 6
172
TEKNISKE DATA

Versioner 1.3 16V 95 hk Multijet
Typekode330A1000
CyklusDiesel
Antal og placering af cylindre 4 i række
Boring og slaglængde (mm) 69,6 x 82,0
Samlet slagvolumen (cm³) 1248
Kompressionsforhold 16,8 ± 0,4
Største effekt (EØF) (kW) 70
Største effekt (EØF) (HK) 95
ved (o/min)3750
Største drejningsmoment (EØF)
(Nm)215
Største drejningsmoment (EØF)
(kgm)21,9
ved (o/min)1500
Brændstof Dieselolie til motorkøretøjer (Standard EN590)
Miljøvenlighed Euro 6
173

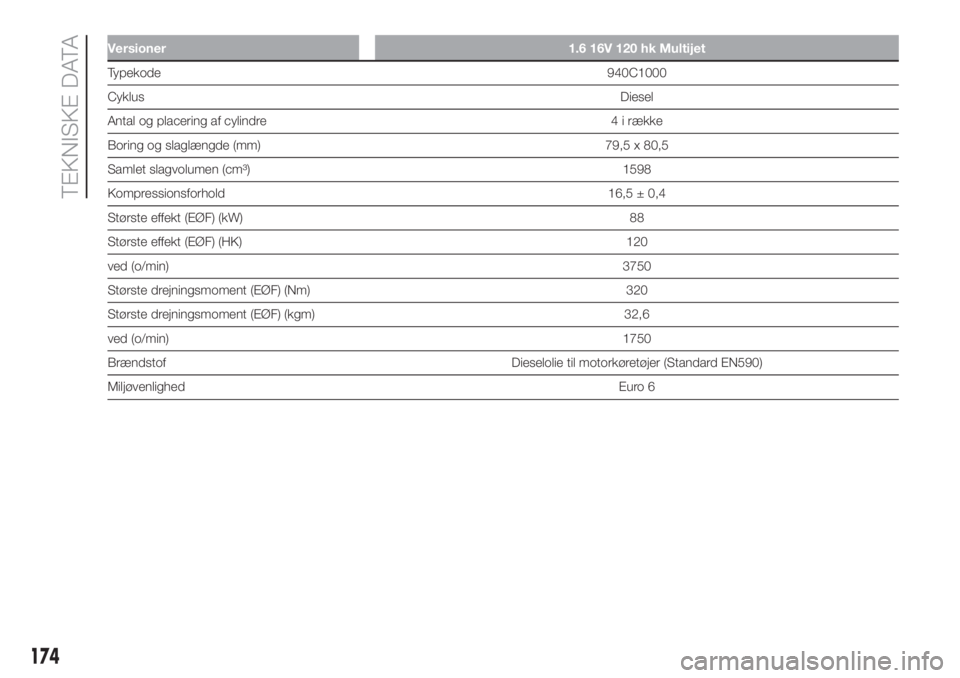

Versioner 1.6 16V 120 hk Multijet
Typekode940C1000
CyklusDiesel
Antal og placering af cylindre 4 i række
Boring og slaglængde (mm) 79,5 x 80,5
Samlet slagvolumen (cm³) 1598
Kompressionsforhold 16,5 ± 0,4
Største effekt (EØF) (kW) 88
Største effekt (EØF) (HK) 120
ved (o/min)3750
Største drejningsmoment (EØF) (Nm) 320
Største drejningsmoment (EØF) (kgm) 32,6
ved (o/min)1750
Brændstof Dieselolie til motorkøretøjer (Standard EN590)
MiljøvenlighedEuro 6
174
TEKNISKE DATA

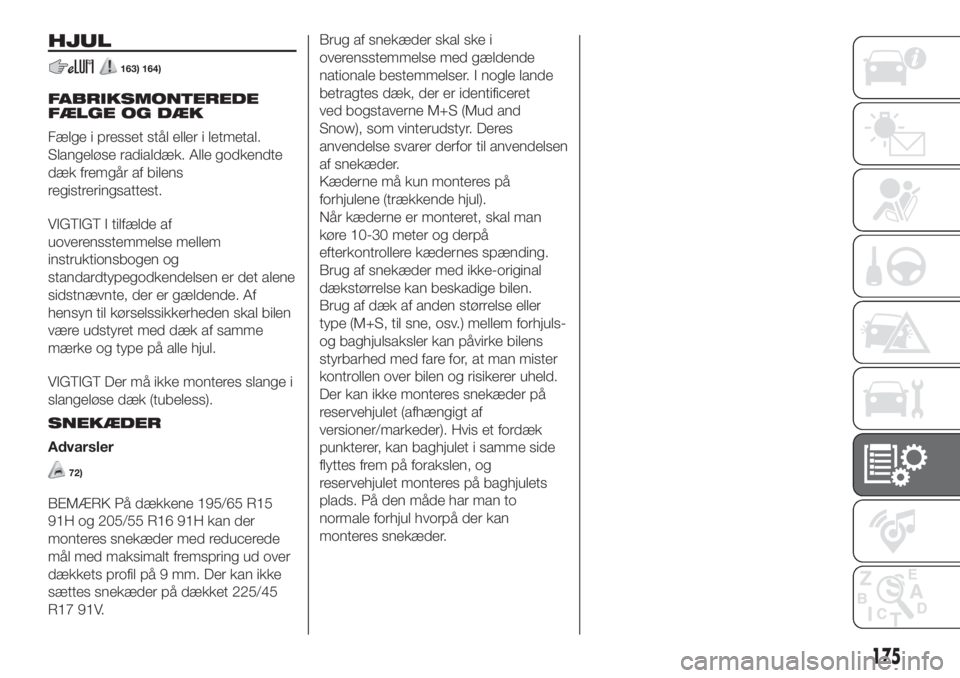

HJUL
163) 164)
FABRIKSMONTEREDE
FÆLGE OG DÆK
Fælge i presset stål eller i letmetal.
Slangeløse radialdæk. Alle godkendte
dæk fremgår af bilens
registreringsattest.
VIGTIGT I tilfælde af
uoverensstemmelse mellem
instruktionsbogen og
standardtypegodkendelsen er det alene
sidstnævnte, der er gældende. Af
hensyn til kørselssikkerheden skal bilen
være udstyret med dæk af samme
mærke og type på alle hjul.
VIGTIGT Der må ikke monteres slange i
slangeløse dæk (tubeless).
SNEKÆDER
Advarsler
72)
BEMÆRK På dækkene 195/65 R15
91H og 205/55 R16 91H kan der
monteres snekæder med reducerede
mål med maksimalt fremspring ud over
dækkets profil på 9 mm. Der kan ikke
sættes snekæder på dækket 225/45
R17 91V.Brug af snekæder skal ske i
overensstemmelse med gældende
nationale bestemmelser. I nogle lande
betragtes dæk, der er identificeret
ved bogstaverne M+S (Mud and
Snow), som vinterudstyr. Deres
anvendelse svarer derfor til anvendelsen
af snekæder.
Kæderne må kun monteres på
forhjulene (trækkende hjul).
Når kæderne er monteret, skal man
køre 10-30 meter og derpå
efterkontrollere kædernes spænding.
Brug af snekæder med ikke-original
dækstørrelse kan beskadige bilen.
Brug af dæk af anden størrelse eller
type (M+S, til sne, osv.) mellem forhjuls-
og baghjulsaksler kan påvirke bilens
styrbarhed med fare for, at man mister
kontrollen over bilen og risikerer uheld.
Der kan ikke monteres snekæder på
reservehjulet (afhængigt af
versioner/markeder). Hvis et fordæk
punkterer, kan baghjulet i samme side
flyttes frem på forakslen, og
reservehjulet monteres på baghjulets
plads. På den måde har man to
normale forhjul hvorpå der kan
monteres snekæder.
175

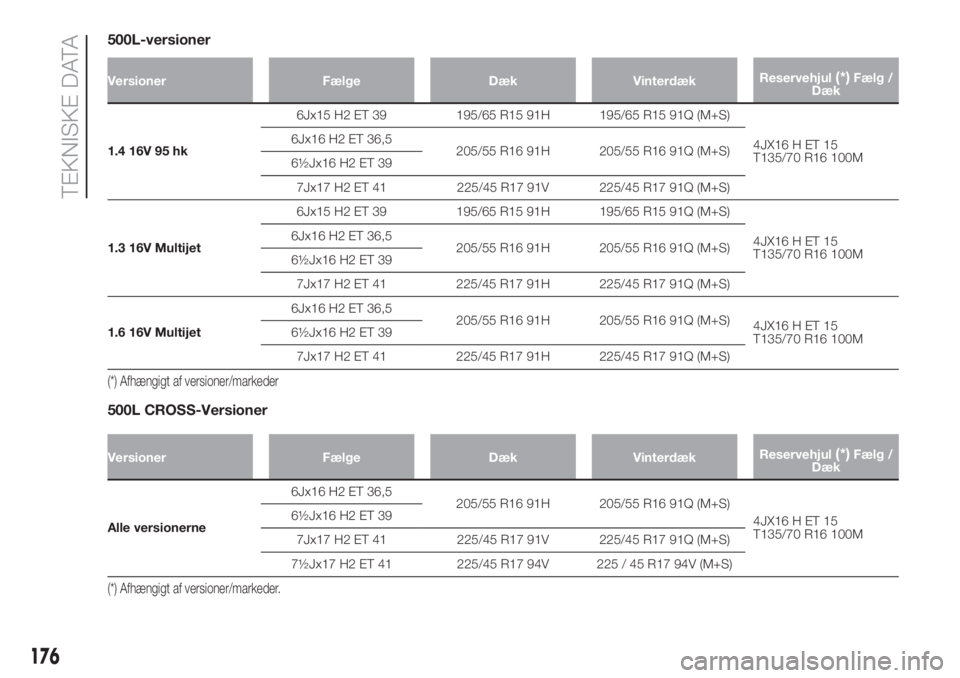

500L-versioner
Versioner Fælge Dæk VinterdækReservehjul(*)Fælg /
Dæk
1.4 16V 95 hk6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.3 16V Multijet6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91H 225/45 R17 91Q (M+S)
1.6 16V Multijet6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91H 225/45 R17 91Q (M+S)
(*) Afhængigt af versioner/markeder
500L CROSS-Versioner
Versioner Fælge Dæk VinterdækReservehjul(*)Fælg /
Dæk
Alle versionerne6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
7½Jx17 H2 ET 41 225/45 R17 94V 225 / 45 R17 94V (M+S)
(*) Afhængigt af versioner/markeder.
176
TEKNISKE DATA

500L WAGON-versioner
Versioner Fælge Dæk VinterdækReservehjul(*)Fælg /
Dæk
1.4 16V 95 hk6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7J x 17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.3 16V Multijet6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.6 16V Multijet– – 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
(*) Afhængigt af versioner/markeder
177

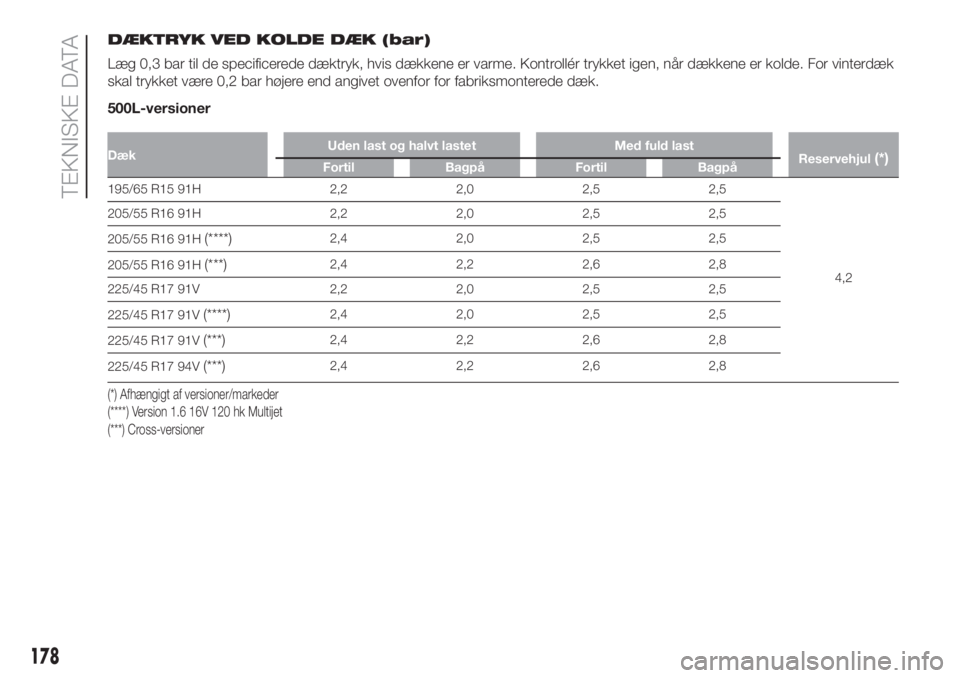

DÆKTRYK VED KOLDE DÆK (bar)
Læg 0,3 bar til de specificerede dæktryk, hvis dækkene er varme. Kontrollér trykket igen, når dækkene er kolde. For vinterdæk
skal trykket være 0,2 bar højere end angivet ovenfor for fabriksmonterede dæk.
500L-versioner
DækUden last og halvt lastet Med fuld last
Reservehjul(*)Fortil Bagpå Fortil Bagpå
195/65 R15 91H 2,2 2,0 2,5 2,5
4,2 205/55 R16 91H 2,2 2,0 2,5 2,5
205/55 R16 91H
(****)2,4 2,0 2,5 2,5
205/55 R16 91H
(***)2,4 2,2 2,6 2,8
225/45 R17 91V 2,2 2,0 2,5 2,5
225/45 R17 91V
(****)2,4 2,0 2,5 2,5
225/45 R17 91V
(***)2,4 2,2 2,6 2,8
225/45 R17 94V
(***)2,4 2,2 2,6 2,8
(*) Afhængigt af versioner/markeder
(****) Version 1.6 16V 120 hk Multijet
(***) Cross-versioner
178
