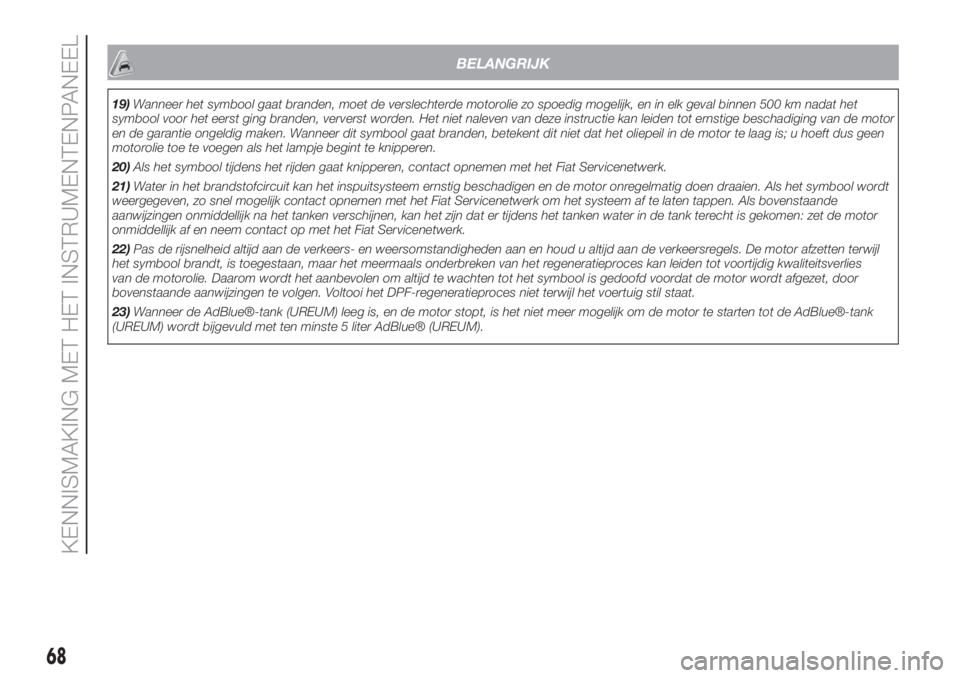

BELANGRIJK
19)Wanneer het symbool gaat branden, moet de verslechterde motorolie zo spoedig mogelijk, en in elk geval binnen 500 km nadat het
symbool voor het eerst ging branden, ververst worden. Het niet naleven van deze instructie kan leiden tot ernstige beschadiging van de motor
en de garantie ongeldig maken. Wanneer dit symbool gaat branden, betekent dit niet dat het oliepeil in de motor te laag is; u hoeft dus geen
motorolie toe te voegen als het lampje begint te knipperen.
20)Als het symbool tijdens het rijden gaat knipperen, contact opnemen met het Fiat Servicenetwerk.
21)Water in het brandstofcircuit kan het inspuitsysteem ernstig beschadigen en de motor onregelmatig doen draaien. Als het symbool wordt
weergegeven, zo snel mogelijk contact opnemen met het Fiat Servicenetwerk om het systeem af te laten tappen. Als bovenstaande
aanwijzingen onmiddellijk na het tanken verschijnen, kan het zijn dat er tijdens het tanken water in de tank terecht is gekomen: zet de motor
onmiddellijk af en neem contact op met het Fiat Servicenetwerk.
22)Pas de rijsnelheid altijd aan de verkeers- en weersomstandigheden aan en houd u altijd aan de verkeersregels. De motor afzetten terwijl
het symbool brandt, is toegestaan, maar het meermaals onderbreken van het regeneratieproces kan leiden tot voortijdig kwaliteitsverlies
van de motorolie. Daarom wordt het aanbevolen om altijd te wachten tot het symbool is gedoofd voordat de motor wordt afgezet, door
bovenstaande aanwijzingen te volgen. Voltooi het DPF-regeneratieproces niet terwijl het voertuig stil staat.
23)Wanneer de AdBlue®-tank (UREUM) leeg is, en de motor stopt, is het niet meer mogelijk om de motor te starten tot de AdBlue®-tank
(UREUM) wordt bijgevuld met ten minste 5 liter AdBlue® (UREUM).
68
KENNISMAKING MET HET INSTRUMENTENPANEEL

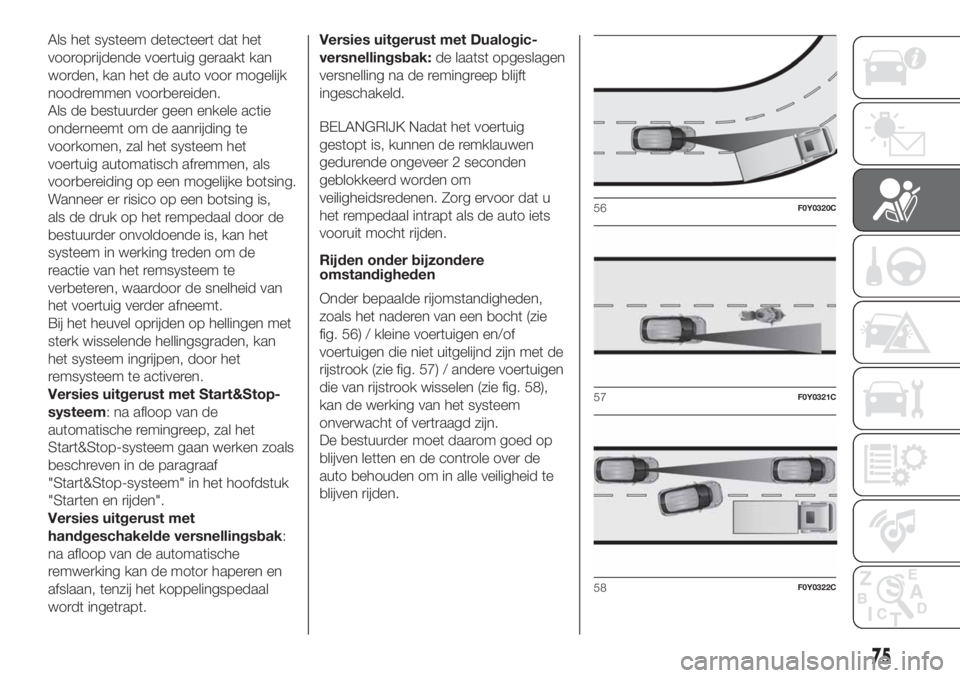

Als het systeem detecteert dat het
vooroprijdende voertuig geraakt kan
worden, kan het de auto voor mogelijk
noodremmen voorbereiden.
Als de bestuurder geen enkele actie
onderneemt om de aanrijding te
voorkomen, zal het systeem het
voertuig automatisch afremmen, als
voorbereiding op een mogelijke botsing.
Wanneer er risico op een botsing is,
als de druk op het rempedaal door de
bestuurder onvoldoende is, kan het
systeem in werking treden om de
reactie van het remsysteem te
verbeteren, waardoor de snelheid van
het voertuig verder afneemt.
Bij het heuvel oprijden op hellingen met
sterk wisselende hellingsgraden, kan
het systeem ingrijpen, door het
remsysteem te activeren.
Versies uitgerust met Start&Stop-
systeem: na afloop van de
automatische remingreep, zal het
Start&Stop-systeem gaan werken zoals
beschreven in de paragraaf
"Start&Stop-systeem" in het hoofdstuk
"Starten en rijden".
Versies uitgerust met
handgeschakelde versnellingsbak:
na afloop van de automatische
remwerking kan de motor haperen en
afslaan, tenzij het koppelingspedaal
wordt ingetrapt.Versies uitgerust met Dualogic-
versnellingsbak:de laatst opgeslagen
versnelling na de remingreep blijft
ingeschakeld.
BELANGRIJK Nadat het voertuig
gestopt is, kunnen de remklauwen
gedurende ongeveer 2 seconden
geblokkeerd worden om
veiligheidsredenen. Zorg ervoor dat u
het rempedaal intrapt als de auto iets
vooruit mocht rijden.
Rijden onder bijzondere
omstandigheden
Onder bepaalde rijomstandigheden,
zoals het naderen van een bocht (zie
fig. 56) / kleine voertuigen en/of
voertuigen die niet uitgelijnd zijn met de
rijstrook (zie fig. 57) / andere voertuigen
die van rijstrook wisselen (zie fig. 58),
kan de werking van het systeem
onverwacht of vertraagd zijn.
De bestuurder moet daarom goed op
blijven letten en de controle over de
auto behouden om in alle veiligheid te
blijven rijden.
56F0Y0320C
57F0Y0321C
58F0Y0322C
75

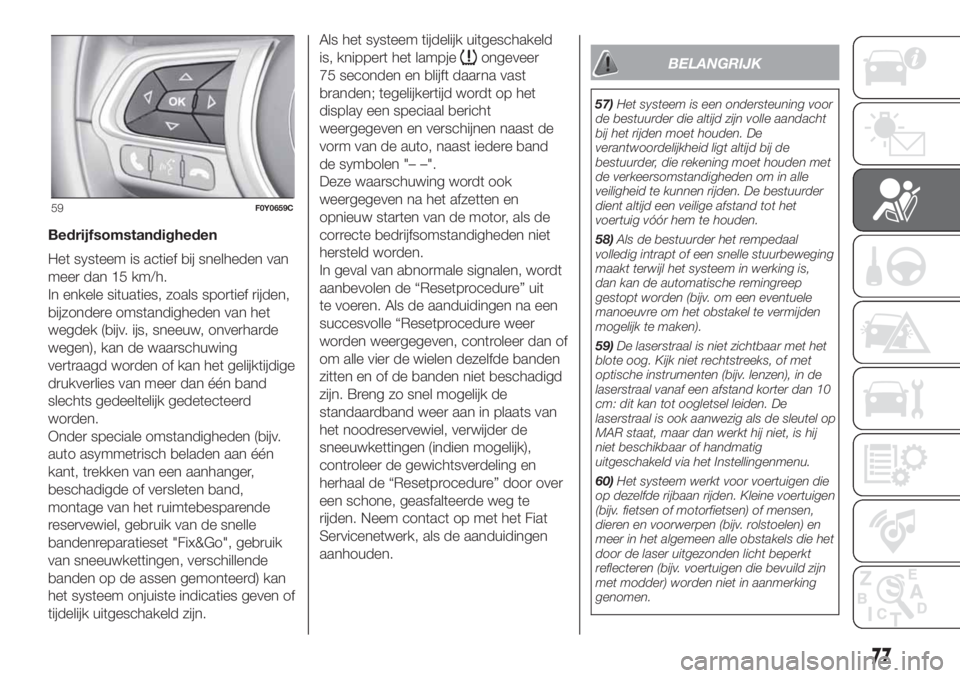

Bedrijfsomstandigheden
Het systeem is actief bij snelheden van
meer dan 15 km/h.
In enkele situaties, zoals sportief rijden,
bijzondere omstandigheden van het
wegdek (bijv. ijs, sneeuw, onverharde
wegen), kan de waarschuwing
vertraagd worden of kan het gelijktijdige
drukverlies van meer dan één band
slechts gedeeltelijk gedetecteerd
worden.
Onder speciale omstandigheden (bijv.
auto asymmetrisch beladen aan één
kant, trekken van een aanhanger,
beschadigde of versleten band,
montage van het ruimtebesparende
reservewiel, gebruik van de snelle
bandenreparatieset "Fix&Go", gebruik
van sneeuwkettingen, verschillende
banden op de assen gemonteerd) kan
het systeem onjuiste indicaties geven of
tijdelijk uitgeschakeld zijn.Als het systeem tijdelijk uitgeschakeld
is, knippert het lampje
ongeveer
75 seconden en blijft daarna vast
branden; tegelijkertijd wordt op het
display een speciaal bericht
weergegeven en verschijnen naast de
vorm van de auto, naast iedere band
de symbolen "– –".
Deze waarschuwing wordt ook
weergegeven na het afzetten en
opnieuw starten van de motor, als de
correcte bedrijfsomstandigheden niet
hersteld worden.
In geval van abnormale signalen, wordt
aanbevolen de “Resetprocedure” uit
te voeren. Als de aanduidingen na een
succesvolle “Resetprocedure weer
worden weergegeven, controleer dan of
om alle vier de wielen dezelfde banden
zitten en of de banden niet beschadigd
zijn. Breng zo snel mogelijk de
standaardband weer aan in plaats van
het noodreservewiel, verwijder de
sneeuwkettingen (indien mogelijk),
controleer de gewichtsverdeling en
herhaal de “Resetprocedure” door over
een schone, geasfalteerde weg te
rijden. Neem contact op met het Fiat
Servicenetwerk, als de aanduidingen
aanhouden.BELANGRIJK
57)Het systeem is een ondersteuning voor
de bestuurder die altijd zijn volle aandacht
bij het rijden moet houden. De
verantwoordelijkheid ligt altijd bij de
bestuurder, die rekening moet houden met
de verkeersomstandigheden om in alle
veiligheid te kunnen rijden. De bestuurder
dient altijd een veilige afstand tot het
voertuig vóór hem te houden.
58)Als de bestuurder het rempedaal
volledig intrapt of een snelle stuurbeweging
maakt terwijl het systeem in werking is,
dan kan de automatische remingreep
gestopt worden (bijv. om een eventuele
manoeuvre om het obstakel te vermijden
mogelijk te maken).
59)De laserstraal is niet zichtbaar met het
blote oog. Kijk niet rechtstreeks, of met
optische instrumenten (bijv. lenzen), in de
laserstraal vanaf een afstand korter dan 10
cm: dit kan tot oogletsel leiden. De
laserstraal is ook aanwezig als de sleutel op
MAR staat, maar dan werkt hij niet, is hij
niet beschikbaar of handmatig
uitgeschakeld via het Instellingenmenu.
60)Het systeem werkt voor voertuigen die
op dezelfde rijbaan rijden. Kleine voertuigen
(bijv. fietsen of motorfietsen) of mensen,
dieren en voorwerpen (bijv. rolstoelen) en
meer in het algemeen alle obstakels die het
door de laser uitgezonden licht beperkt
reflecteren (bijv. voertuigen die bevuild zijn
met modder) worden niet in aanmerking
genomen.
59F0Y0659C
77

STARTEN EN RIJDEN
Laten we eens kijken naar het "hart"
van het voertuig: dan kunt u zien hoe u
het potentieel ervan optimaal kunt
benutten.
We zullen u laten zien hoe u het
voertuig in elke situatie veilig kunt
besturen, zodat het een echt "maatje"
voor u kan zijn, waarbij het comfort
en de portefeuille niet vergeten worden.DE MOTOR STARTEN ....................106
TIJDENS PARKEREN ......................107
HANDREM ......................................107
GEBRUIK VAN DE
HANDGESCHAKELDE
VERSNELLINGSBAK ......................108
GEBRUIK VAN DE
DUALOGIC-VERSNELLINGSBAK ...109
START&STOP-SYSTEEM ................111
CRUISECONTROL (CONSTANTE
SNELHEIDSREGELING) ..................112
SPEED LIMITER ..............................114
MODUSSELECTIESYSTEEM ..........115
PARKEERSENSOREN.....................118
ACHTERUITRIJCAMERA
(PARKVIEW®-
ACHTERUITRIJCAMERA)................120
EEN AANHANGER TREKKEN .........122
TANKEN..........................................123
ADBLUE®-ADDITIEF (UREUM)
VOOR DIESELUITSTOOT ................127
105

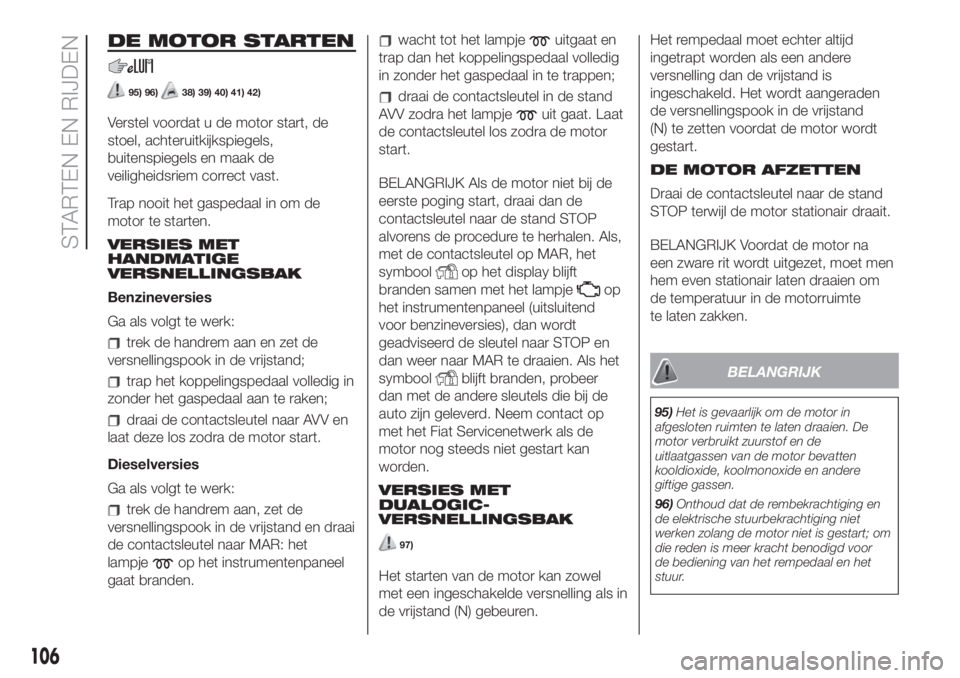

DE MOTOR STARTEN
95) 96)38) 39) 40) 41) 42)
Verstel voordat u de motor start, de
stoel, achteruitkijkspiegels,
buitenspiegels en maak de
veiligheidsriem correct vast.
Trap nooit het gaspedaal in om de
motor te starten.
VERSIES MET
HANDMATIGE
VERSNELLINGSBAK
Benzineversies
Ga als volgt te werk:
trek de handrem aan en zet de
versnellingspook in de vrijstand;
trap het koppelingspedaal volledig in
zonder het gaspedaal aan te raken;
draai de contactsleutel naar AVV en
laat deze los zodra de motor start.
Dieselversies
Ga als volgt te werk:
trek de handrem aan, zet de
versnellingspook in de vrijstand en draai
de contactsleutel naar MAR: het
lampje
op het instrumentenpaneel
gaat branden.
wacht tot het lampjeuitgaat en
trap dan het koppelingspedaal volledig
in zonder het gaspedaal in te trappen;
draai de contactsleutel in de stand
AVV zodra het lampje
uit gaat. Laat
de contactsleutel los zodra de motor
start.
BELANGRIJK Als de motor niet bij de
eerste poging start, draai dan de
contactsleutel naar de stand STOP
alvorens de procedure te herhalen. Als,
met de contactsleutel op MAR, het
symbool
op het display blijft
branden samen met het lampje
op
het instrumentenpaneel (uitsluitend
voor benzineversies), dan wordt
geadviseerd de sleutel naar STOP en
dan weer naar MAR te draaien. Als het
symbool
blijft branden, probeer
dan met de andere sleutels die bij de
auto zijn geleverd. Neem contact op
met het Fiat Servicenetwerk als de
motor nog steeds niet gestart kan
worden.
VERSIES MET
DUALOGIC-
VERSNELLINGSBAK
97)
Het starten van de motor kan zowel
met een ingeschakelde versnelling als in
de vrijstand (N) gebeuren.Het rempedaal moet echter altijd
ingetrapt worden als een andere
versnelling dan de vrijstand is
ingeschakeld. Het wordt aangeraden
de versnellingspook in de vrijstand
(N) te zetten voordat de motor wordt
gestart.
DE MOTOR AFZETTEN
Draai de contactsleutel naar de stand
STOP terwijl de motor stationair draait.
BELANGRIJK Voordat de motor na
een zware rit wordt uitgezet, moet men
hem even stationair laten draaien om
de temperatuur in de motorruimte
te laten zakken.
BELANGRIJK
95)Het is gevaarlijk om de motor in
afgesloten ruimten te laten draaien. De
motor verbruikt zuurstof en de
uitlaatgassen van de motor bevatten
kooldioxide, koolmonoxide en andere
giftige gassen.
96)Onthoud dat de rembekrachtiging en
de elektrische stuurbekrachtiging niet
werken zolang de motor niet is gestart; om
die reden is meer kracht benodigd voor
de bediening van het rempedaal en het
stuur.
106
STARTEN EN RIJDEN

De inschakeling van een lagere (of
hogere) versnelling gebeurt alleen als
het motortoerental dit toestaat.
BELANGRIJK
101)Als de motor niet met een
ingeschakelde versnelling start, zal de
mogelijk gevaarlijke situatie wegens het feit
dat de versnellingsbak automatisch in de
vrijstand is gezet, door een geluidssignaal
worden aangegeven.
BELANGRIJK
44)Houd de hand niet langer op de
versnellingspook dan strikt noodzakelijk is
voor het schakelen of voor de AUTO/
MANUAL bediening.
45)Door onjuist gebruik van de peddels
(peddels naar het dashboard geduwd)
kunnen deze afbreken.
START&STOP-
SYSTEEM
102) 103)46)
Het Start&Stop-systeem zet
automatisch de motor af, wanneer de
auto stilstaat en aan alle voorwaarden
voor automatisch uitschakelen wordt
voldaan. De motor start weer zodra de
bestuurder verder wil rijden.
Dit verhoogt de efficiëntie van de auto
dankzij een beperking van het
brandstofverbruik, de uitstoot van
schadelijke uitlaatgassen en de
geluidsoverlast.
BEDIENINGSWIJZE
Afzetten van de motor
Versies met handgeschakelde
versnellingsbak:bij stilstaande auto,
wordt de motor afgezet als de
versnellingsbak in de vrijstand staat en
het koppelingspedaal niet is ingetrapt.
Versies met Dualogic-
versnellingsbak: de motor wordt
afgezet als de auto stil staat en het
rempedaal is ingetrapt. De motor wordt
ook afgezet als het rempedaal niet
wordt ingetrapt, maar als de
keuzehendel in de stand N (Neutraal)
staat.OPMERKING De motor kan alleen
automatisch worden afgezet bij een
snelheid van meer dan 10 km/h, om
herhaaldelijk afzetten van de motor te
voorkomen wanneer erg traag wordt
gereden.
Het lampjeop het
instrumentenpaneel gaat branden om
aan te geven dat de motor is
uitgeschakeld.
De motor opnieuw starten
Versies met handgeschakelde
versnellingsbak: trap het
koppelingspedaal in.
Versies met Dualogic
versnellingsbak: als de
versnellingspook in de stand N
(Neutraal) staat, zet hem dan in een
willekeurige versnelling, of laat het
rempedaal los en zet de
versnellingspook in +, – of R.
89F0Y0615C
111

BELANGRIJK
102)Laat de accu alleen vervangen door
een dealer van het Fiat Servicenetwerk.
Vervang de accu door een exemplaar van
hetzelfde type (HEAVY DUTY) en met
dezelfde specificaties.
103)Controleer alvorens de motorkap te
openen of de motor is afgezet en of de
contactsleutel in de stand STOP staat.
Raadpleeg altijd het plaatje aan de
binnenkant van de motorkap. Wij adviseren
om de contactsleutel te verwijderen als er
zich nog inzittenden in het voertuig
bevinden. Verlaat de auto pas na de
contactsleutel te hebben verwijderd of in
de stand STOP te hebben gedraaid.
Controleer bij het tanken of de motor is
afgezet en of de contactsleutel in de stand
STOP staat.
BELANGRIJK
46)Indien de auto handbediende
klimaatregeling heeft en een comfortabele
temperatuur nodig is, kan het
Start&Stop-systeem worden uitgeschakeld
zodat de klimaatregeling kan blijven
werken.
CRUISECONTROL
(constante
snelheidsregeling)
(voor bepaalde versies/markten)
104) 105) 106)
BESCHRIJVING
Dit is een elektronisch geregeld
hulpsysteem waarmee de gewenste
rijsnelheid gehandhaafd kan worden,
zonder het gaspedaal in te hoeven
trappen. Het systeem kan gebruikt
worden bij een snelheid van meer dan
30 km/h op lange, droge en rechte
wegen met weinig veranderingen in de
rijomstandigheden (bijv. snelwegen).
Het gebruik van de cruisecontrol wordt
dus niet aanbevolen op buitenwegen
met druk verkeer. Gebruik het systeem
niet in de stad.
INSCHAKELING VAN HET
SYSTEEM
Druk op knop A fig. 91
. Inschakeling
van het systeem wordt aangegeven
door het aangaan van het (witte)
symbool
op het display (op
sommige versies wordt ook een bericht
weergegeven).
90F0Y0653C
112
STARTEN EN RIJDEN
HET SYSTEEM
HANDMATIG
INSCHAKELEN/
UITSCHAKELEN
Druk op knop
fig. 90 om het
systeem handmatig in/uit te schakelen.
Led uit: systeem ingeschakeld /Led
aan: systeem uitgeschakeld.
ingeschakeld wanneer de motor wordt
gestart, ongeacht de status voorafgaand
aan de stopzetting van de motor (system
in- of uitgeschakeld). BELANGRIJK
Voor bepaalde versies/
markten,het sy teem wordt automatish
ingeschakeld wanneer de automatish

UITSCHAKELING VAN
HET SYSTEEM
Druk op knop A fig. 91 of draai de
contactsleutel naar STOP om het
systeem uit te schakelen.
BELANGRIJK
104)Als met actieve cruise-control wordt
gereden, mag de versnellingspook nooit in
de vrijstand worden gezet.
105)In geval van slechte werking of storing
van het systeem, contact opnemen met
het Fiat Servicenetwerk.
106)De cruisecontrol kan gevaarlijk zijn als
het systeem geen constante snelheid
kan handhaven. In bepaalde
omstandigheden kan de snelheid
overmatig zijn, hetgeen kan leiden tot
verlies van controle over het voertuig en
ongevallen. Gebruik het systeem niet
in druk verkeer of op bochtig, met ijzel of
sneeuw bedekt of glad wegdek.
SPEED LIMITER
(voor bepaalde versies/markten)
Dit is een rijhulpsysteem dat de
rijsnelheid van de auto beperkt,
naargelang de instellingen van de
bestuurder. De maximumsnelheid kan
zowel bij rijdend als bij stilstaand
voertuig worden ingesteld. De
rijsnelheid kan worden
geprogrammeerd tussen 30 en 130
km/h.
Wanneer het systeem actief is, hangt
de snelheid van de auto van de druk op
het gaspedaal af, tot de
geprogrammeerde snelheidslimiet
wordt bereikt (zie paragraaf
"Snelheidslimiet programmeren").
INSCHAKELING VAN HET
SYSTEEM
Druk op knop A fig. 92 op het stuurwiel.Druk twee keer op knop A, als de
cruisecontrolfunctie eerder werd
ingeschakeld. Met de eerste keer
indrukken wordt de eerder
ingeschakelde functie uitgeschakeld en
met de tweede keer indrukken wordt
de Speed Limiter ingeschakeld.
INSCHAKELING/
UITSCHAKELING VAN
HET SYSTEEM
Het systeem inschakelen
Het systeem kan op twee manieren
worden ingeschakeld:
door het indrukken van de knop
RES;
door het indrukken en loslaten van
de knoppen SET+/SET–
Als het systeem met de RES-knop
wordt ingeschakeld en de ingestelde
snelheid lager is dan de rijsnelheid,
wordt een visuele waarschuwing
gegeven en wordt de snelheid na
ongeveer 20 seconden beperkt.
Het systeem kan alleen met de
knoppen SET+/SET– worden
ingeschakeld, als de rijsnelheid tussen
30 en 130 km/h ligt. In dit geval wordt
het systeem op de huidige snelheid
ingeschakeld.
Uitschakeling van het systeem: druk
op de knop CANC.
92F0Y0620C
114
STARTEN EN RIJDEN

MODUS “TRACTION +”
Dit systeem is ontworpen om te
assisteren bij het wegrijden op gladde
ondergronden (bijv. sneeuw, ijs,
modder, enz.), door de aandrijfkracht
optimaal over de vooras te verdelen.
Door de wielen met slechte grip (of de
wielen die meer slippen dan de andere)
te remmen, draagt het systeem de
aandrijfkracht over naar de wielen met
meer grip op de ondergrond.
Door het “Traction +”-systeem in te
schakelen wordt het voorste
differentieel geblokkeerd om de tractie
op onregelmatige ondergronden te
optimaliseren met behulp van het
remsysteem.
Inschakeling
Draai de ring naar rechts (stand B fig.
93) en houd hem gedurende een halve
seconde, of tenminste tot de
bijbehorende led gaat branden en de
inschakelingsindicatie "Traction +”
op het display fig. 95 weergegeven
wordt, in deze stand.
Na het loslaten keert de ring terug naar
de middelste stand.Dit systeem werkt bij snelheden onder
de 30 km/h: wanneer deze snelheid
wordt overschreden, wordt het
automatisch uitgeschakeld; zodra de
snelheid onder de 30 km/h zakt, wordt
het systeem weer ingeschakeld. In
dit geval blijft de led op de ring
branden.Uitschakelen
Om de modus “Traction +” uit te
schakelen en terug te gaan naar de
modus “Normal”, draait u de ring naar
links en houdt u deze gedurende een
halve seconde in deze stand. In dit
geval gaat de led van de modus
“Normal” branden en wordt een
melding op het scherm weergegeven
dat de modus “Traction +” is
uitgeschakeld.
BELANGRIJK Als de modus “Traction
+” of “Normal” wordt geselecteerd
wanneer de motor wordt afgezet, blijft
de modus behouden tot de motor weer
wordt gestart.
BELANGRIJK In de modus “Traction +”
wordt het Start&Stop-systeem tijdelijk
uitgeschakeld (led op de knop van
het Start&Stop-systeem gaat aan). Om
het Start&Stop-systeem weer in te
schakelen in de modus “Traction +”,
drukt u op de Start&Stop-knop op het
dashboard. Het Start&Stop-systeem
wordt weer ingeschakeld, zodra de
modus “Traction +” wordt
uitgeschakeld.
95F0Y0667C
116
STARTEN EN RIJDEN

De hierboven beschreven
tankprocedure is afgebeeld op het
plaatje B fig. 102 dat aan de binnenkant
van de tankklep is aangebracht. Op
het plaatje is ook het type brandstof
aangegeven (LOODVRIJE
BRANDSTOF=benzine,
DIESEL=dieselbrandstof).
Klepje A is voorzien van een stofkap C
fig. 102 die bij gesloten klep de rand
van de vulopening beschermt tegen de
afzetting van vuil en stof.
Tanken in een noodgeval
Ga voor het tanken als volgt te werk als
er geen brandstof in de tank meer is
of als het brandstofcircuit volledig leeg
is:
open de bagageruimte en pak de
adapter, die zich in de gereedschapstas
of, afhankelijk van de versie, in de
Fix&Go Automatic-houder bevindt;
open het tankklepje door het naar
buiten te trekken, steek het vulpistool in
de vulopening, zoals weergegeven in
fig. 103 en begin te tanken;
verwijder de adapter na het tanken
en sluit de klep;
doe de adapter terug in de houder
en plaats deze weer terug in de
bagageruimte.Bijvullen van AdBlue® (UREUM)
additief voor dieseluitstoot
(voor bepaalde versies/markten)
Voorbereidende voorwaarden
AdBlue® bevriest bij een temperatuur
lager dan -11°C. Het bijvullen kan
moeilijk verlopen als het voertuig lange
tijd bij deze temperatuur heeft
stilgestaan. Daarom wordt geadviseerd
om het voertuig te parkeren in een
garage en/of verwarmde omgeving en
te wachten tot het UREUM weer
vloeibaar is, alvorens de vloeistof bij te
vullen.
Ga als volgt te werk:
parkeer het voertuig op een vlakke
ondergrond;
zet de motor af door de
startinrichting op MAR te draaien;
open het tankklepje A fig. 102 en
draai de (blauwe) dop D fig. 102 van de
AdBlue®-vulopening los en verwijder
deze.
Bijvullen met nippels
Het systeem is ontworpen in
overeenstemming met ISO 22241-5
(capaciteit nippel: 10 l/min.). Bijvullen bij
stations met een hoger stroomsnelheid
is mogelijk, maar de nippel kan in dat
geval worden afgesloten en de in de
tank gevoerde hoeveelheid kan
variëren.
Ga als volgt te werk:
breng de AdBlue®-nippel aan in de
vulopening, begin met bijvullen en
stop wanneer het bijvullen de eerste
keer wordt onderbroken (dit betekent
dat het AdBlue®-reservoir vol is). Ga
niet verder met bijvullen om morsen van
AdBlue® te voorkomen;
verwijder de nippel.
Bijvullen met houders
Ga als volgt te werk:
controleer de houdbaarheidsdatum;
lees de gebruiksaanwijzingen op
het etiket door alvorens de inhoud van
de fles in het AdBlue®-reservoir te
gieten;
103F0Y0231C
124
STARTEN EN RIJDEN
