cruise control FIAT 500L 2019 Knjižica za upotrebu i održavanje (in Serbian)

INSTRUMENT TABLA
Postojanje i položaj komandi, instrumenata i signalizacije može varirati u zavisnosti od verzije. Kod nekih verzija, instrument
tabla i komande mogu da imaju pozadinsko osvetljenje.
1. Sistem za ventilaciju je podesiv i usmeriv / 2. Ručica komande spoljašnjih svetala / 3. Komande volana: Meni Setup i
interakcija sa sistemomUconnect™/ 4. Instrument-tabla / 5. Komande volana: Cruise Control, Speed Limiter / 6. Ručica za
upravljanje brisačima/zadnjim brisačima / 7. Gornji fiksni sistem za ventilaciju / 8. SistemUconnect™/ 9. Gornja pregrada
za odlaganje stvari / 10. Čeoni vazdušni jastuk na strani suvozača / 11. Donja pregrada za odlaganje stvari / 12. Sistem za
ventilaciju u sredini je podesiv i usmeriv / 13. Uređaj za ručnu klimatizaciju (za verzije/tržišta gde je to predviđeno) ili automatski
klima-uređaj bizona (za verzije/tržišta gde je to predviđeno) / 14. Upaljač za cigarete (za verzije/tržišta gde je to predviđeno) /
15. USB port/ AUX ulaz (za verzije/tržišta gde je to predviđeno) / 16. Mode Selector / 17. Komandni tasteri / 18. Kontakt brava
/ 19. Vazdušni jastuk za kolena na strani vozača (za verzije/tržišta, gde je predviđeno) / 20. Čeoni vazdušni jastuk na strani
vozača / 21. Vratanca za pristup osiguračima instrument table
1F0Y0604C
10
UPOZNAVANJE SA VOZILOM

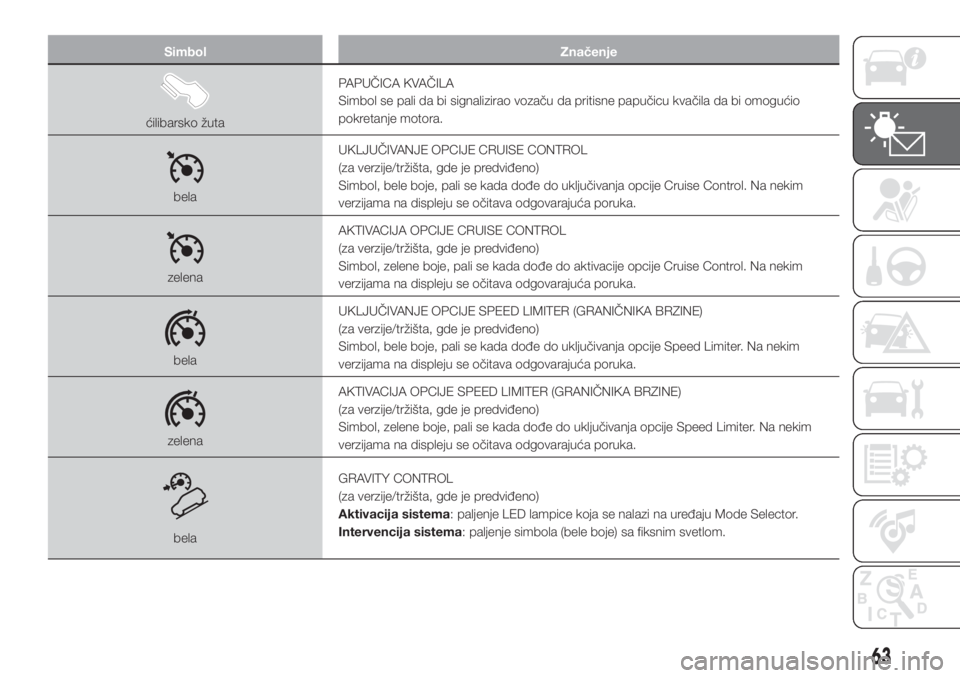

Simbol Značenje
ćilibarsko žutaPAPUČICA KVAČILA
Simbol se pali da bi signalizirao vozaču da pritisne papučicu kvačila da bi omogućio
pokretanje motora.
belaUKLJUČIVANJE OPCIJE CRUISE CONTROL
(za verzije/tržišta, gde je predviđeno)
Simbol, bele boje, pali se kada dođe do uključivanja opcije Cruise Control. Na nekim
verzijama na displeju se očitava odgovarajuća poruka.
zelenaAKTIVACIJA OPCIJE CRUISE CONTROL
(za verzije/tržišta, gde je predviđeno)
Simbol, zelene boje, pali se kada dođe do aktivacije opcije Cruise Control. Na nekim
verzijama na displeju se očitava odgovarajuća poruka.
belaUKLJUČIVANJE OPCIJE SPEED LIMITER (GRANIČNIKA BRZINE)
(za verzije/tržišta, gde je predviđeno)
Simbol, bele boje, pali se kada dođe do uključivanja opcije Speed Limiter. Na nekim
verzijama na displeju se očitava odgovarajuća poruka.
zelenaAKTIVACIJA OPCIJE SPEED LIMITER (GRANIČNIKA BRZINE)
(za verzije/tržišta, gde je predviđeno)
Simbol, zelene boje, pali se kada dođe do uključivanja opcije Speed Limiter. Na nekim
verzijama na displeju se očitava odgovarajuća poruka.
belaGRAVITY CONTROL
(za verzije/tržišta, gde je predviđeno)
Aktivacija sistema: paljenje LED lampice koja se nalazi na uređaju Mode Selector.
Intervencija sistema: paljenje simbola (bele boje) sa fiksnim svetlom.
63

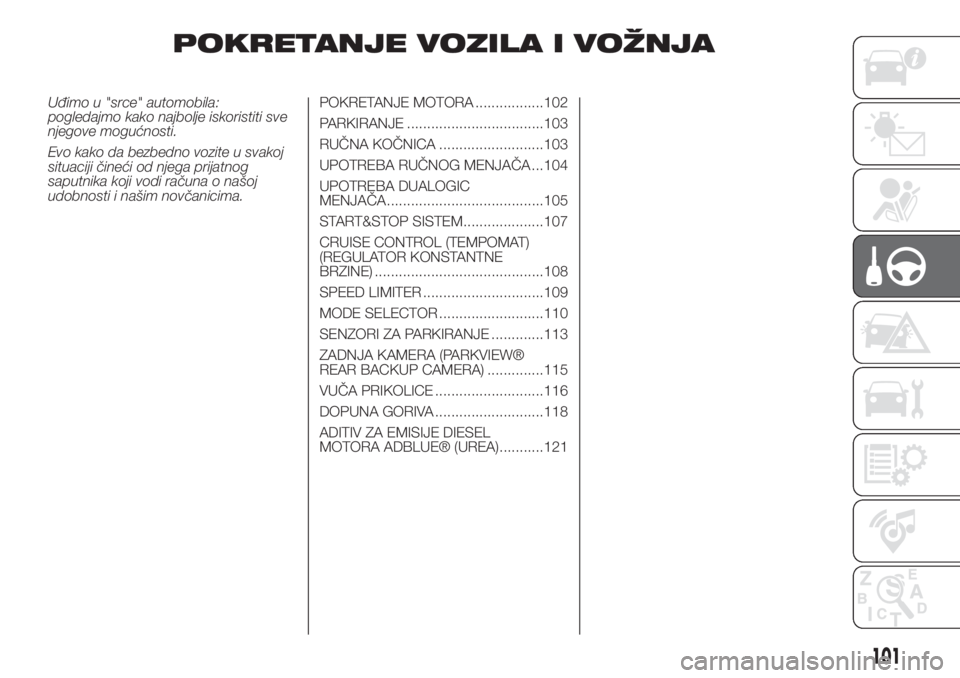

POKRETANJE VOZILA I VOŽNJA
Uđimo u "srce" automobila:
pogledajmo kako najbolje iskoristiti sve
njegove mogućnosti.
Evo kako da bezbedno vozite u svakoj
situaciji čineći od njega prijatnog
saputnika koji vodi računa o našoj
udobnosti i našim novčanicima.POKRETANJE MOTORA .................102
PARKIRANJE ..................................103
RUČNA KOČNICA ..........................103
UPOTREBA RUČNOG MENJAČA ...104
UPOTREBA DUALOGIC
MENJAČA.......................................105
START&STOP SISTEM....................107
CRUISE CONTROL (TEMPOMAT)
(REGULATOR KONSTANTNE
BRZINE) ..........................................108
SPEED LIMITER ..............................109
MODE SELECTOR ..........................110
SENZORI ZA PARKIRANJE .............113
ZADNJA KAMERA (PARKVIEW®
REAR BACKUP CAMERA) ..............115
VUČA PRIKOLICE ...........................116
DOPUNA GORIVA ...........................118
ADITIV ZA EMISIJE DIESEL
MOTORA ADBLUE® (UREA)...........121
101

PAŽNJA
102)U slučaju zamene akumulatora
obratite se uvek Mreži korisničke podrške
Fiat. Zamenite akumulator s drugim istog
tipa (HEAVY DUTY) i s identičnim
karakteristikama.
103)Pre otvaranja poklopca motora, treba
da se uverite da je vozilo ugašeno, a
kontakt ključ u položaju STOP. Pridržavajte
se onoga što je navedeno na pločici
postavljenoj ispod poklopca motora.
Preporučuje se da izvučete ključ kada u
vozilu nema putnika. Vozilo se sme
napustiti tek nakon izvlačenja ključa ili
njegovog postavljanja u položaj STOP.
Tokom operacije punjenja gorivom,
proverite da li je vozilo ugašeno, sa kontakt
bravom u položaju STOP.
PAŽNJA
46)U slučaju da je vozilo opremljeno
ručnim klima uređajem, ukoliko želite da
uživate u klimatizovanom prostoru, možete
isključiti Start&Stop sistem kako biste
omogućili kontinuirani rad sistema
za klimatizaciju.

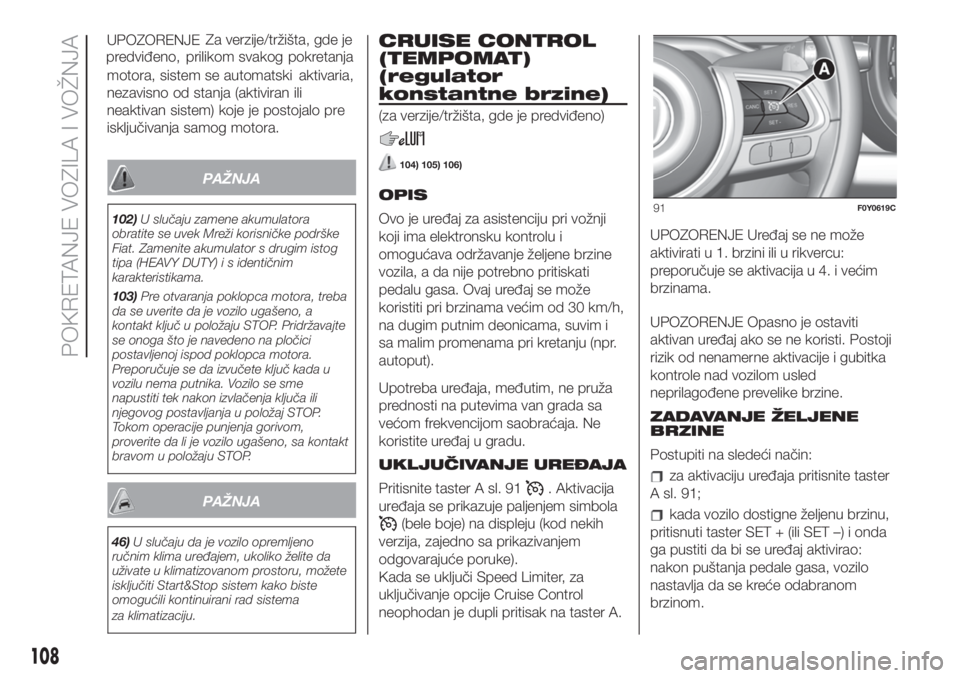

CRUISE CONTROL
(TEMPOMAT)
(regulator
konstantne brzine)
(za verzije/tržišta, gde je predviđeno)
104) 105) 106)
OPIS
Ovo je uređaj za asistenciju pri vožnji
koji ima elektronsku kontrolu i
omogućava održavanje željene brzine
vozila, a da nije potrebno pritiskati
pedalu gasa. Ovaj uređaj se može
koristiti pri brzinama većim od 30 km/h,
na dugim putnim deonicama, suvim i
sa malim promenama pri kretanju (npr.
autoput).
Upotreba uređaja, međutim, ne pruža
prednosti na putevima van grada sa
većom frekvencijom saobraćaja. Ne
koristite uređaj u gradu.
UKLJUČIVANJE UREĐAJA
Pritisnite taster A sl. 91
. Aktivacija
uređaja se prikazuje paljenjem simbola
(bele boje) na displeju (kod nekih
verzija, zajedno sa prikazivanjem
odgovarajuće poruke).
Kada se uključi Speed Limiter, za
uključivanje opcije Cruise Control
neophodan je dupli pritisak na taster A.UPOZORENJE Uređaj se ne može
aktivirati u 1. brzini ili u rikvercu:
preporučuje se aktivacija u 4. i većim
brzinama.
UPOZORENJE Opasno je ostaviti
aktivan uređaj ako se ne koristi. Postoji
rizik od nenamerne aktivacije i gubitka
kontrole nad vozilom usled
neprilagođene prevelike brzine.
ZADAVANJE ŽELJENE
BRZINE
Postupiti na sledeći način:
za aktivaciju uređaja pritisnite taster
A sl. 91;
kada vozilo dostigne željenu brzinu,
pritisnuti taster SET + (ili SET –) i onda
ga pustiti da bi se uređaj aktivirao:
nakon puštanja pedale gasa, vozilo
nastavlja da se kreće odabranom
brzinom.
91F0Y0619C
108
POKRETANJE VOZILA I VOŽNJA
UPOZORENJE
pokretanja
motora, sistem se automatski aktivaria,
nezavisno od stanja (aktiviran ili
neaktivan sistem) koje je postojalo pre
isključivanja samog motora. predviđeno,prilikom svakogZa verzije/tržišta, gde je

U slučaju potrebe (npr. prilikom
preticanja) moguće je ubrzavanje
pritiskom na gas: puštanjem gasa
vozilo se vraća na prethodno
memorisanu brzinu.
Ako je uređaj aktivan na nizbrdicama,
moguće je blago povećanje brzine
u odnosu na memorisanu.
UPOZORENJE Pre pritiska na taster
SET + ili SET – vozilo treba da se kreće
konstantnom brzinom na ravnom
terenu.
POVEĆANJE /
SMANJENJE BRZINE
Povećanje brzine: kada se jednom
aktivira, elektronski Cruise Control,
moguće je povećavati brzinu pritiskom
na SET +
Smanjenje brzine: kada je uređaj
aktivan, za smanjenje brzine pritisnuti
taster SET -
ISKLJUČIVANJE
UREĐAJA
Lagani pritisak na kočnicu ili kvačilo za
obavljanje promene brzine ili pritisak
na taster CANC deaktivira elektronski
tempomat (Cruise Control), bez brisanja
memorisane brzine.Uređaj može da se deaktivira i u slučaju
aktivacije ručne kočnice ili u slučaju
intervencije kočionog sistema (na pr.
Intervencija sistema ESC) ili u slučaju
automatskog kočenja koje komanduje
sistem City Brake Control - „Collision
Mitigation”.
U slučaju deaktivacije uređaja na
displeju instrument table prikazuje se
simbol
(bele boje) i natpis CANC
pored samog simbola.
ISKLJUČIVANJE
UREĐAJA
Za deaktivaciju uređaja, pritisnite taster
A sl. 91 ili rotirajte kontakt bravu u
položaj STOP.
PAŽNJA
104)Tokom vožnje sa uključenim
uređajem, ne stavljajte ručicu menjača u
neutralni položaj.
105)U slučaju kvara ili nepravilnog
funkcionisanja uređaja, obratite se
ovlašćenom servisu za vozila marke Fiat.
106)Tempomat (Cruise Control) može biti
opasan kada sistem ne može da održava
konstantnu brzinu. U nekim uslovima brzina
može biti prevelika, pa postoji rizik od
gubitka kontrole nad vozilom i udesa.
Nemojte koristiti uređaj kada je saobraćaj
gust, ili na zaleđenom, zavejanom, klizavom
kolovozu i kolovozu sa puno krivina.

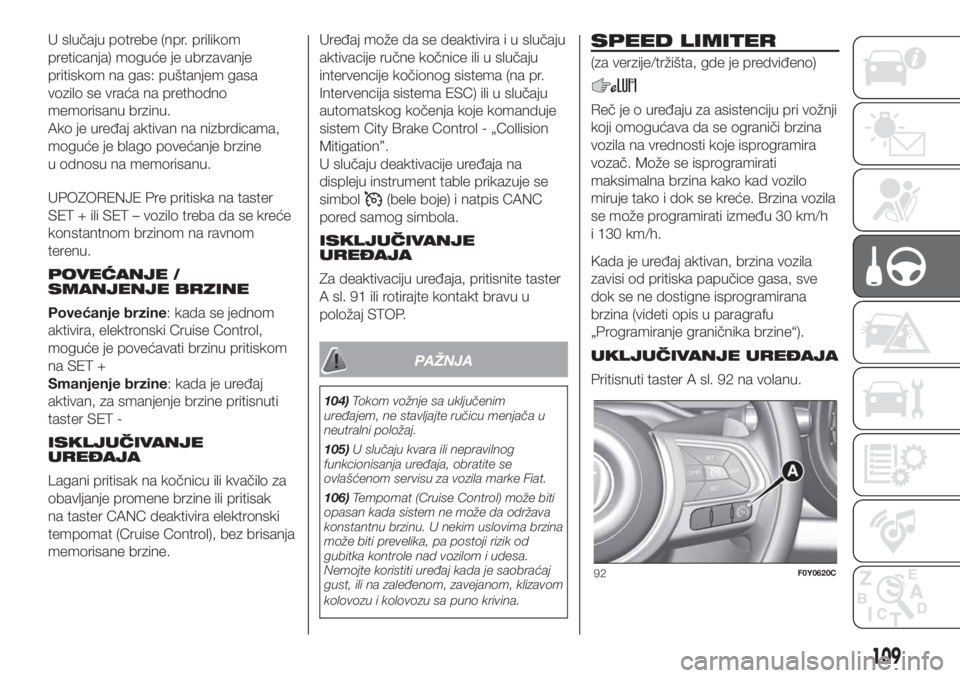

SPEED LIMITER
(za verzije/tržišta, gde je predviđeno)
Reč je o uređaju za asistenciju pri vožnji
koji omogućava da se ograniči brzina
vozila na vrednosti koje isprogramira
vozač. Može se isprogramirati
maksimalna brzina kako kad vozilo
miruje tako i dok se kreće. Brzina vozila
se može programirati između 30 km/h
i 130 km/h.
Kada je uređaj aktivan, brzina vozila
zavisi od pritiska papučice gasa, sve
dok se ne dostigne isprogramirana
brzina (videti opis u paragrafu
„Programiranje graničnika brzine“).
UKLJUČIVANJE UREĐAJA
Pritisnuti taster A sl. 92 na volanu.
92F0Y0620C
109

Ako je opcija Cruise Control prethodno
aktivirana, neophodno je pritisnuti
dva puta taster A. Prvi pritisak gasi
prethodno aktiviranu funkciju, drugi
pritisak Speed Limiter.
AKTIVACIJA /
DEAKTIVACIJA UREĐAJA
Aktivacija uređaja
Moguće je aktivirati uređaj na dva
načina:
pritiskom na dugme RES;
pritiskom i otpuštanjem dugmadi
SET+/SET -
U slučaju aktivacije uređaja putem
dugmeta RES, ako je podešena brzina
manja od brzine vozila, odmah se
aktivira zvučna i vizuelna signalizacija, a
ograničenje brzine se aktivira posle
oko 20 sekundi.
Aktivacija uređaja putem dugmadi
SET+/SET - moguće je samo ako je
brzina vozila između 30 i 130 km/h. U
tom slučaju uređaj se aktivira pri
aktuelnoj brzini.
Deaktivacija uređaja:pritisnite
dugme CANC.
Aktivacija uređaja označena je
pojavljivanjem simbola
zelene boje
na displeju. U slučaju deaktivacije,
simbol
se prikazuje u beloj boji.
Reaktivacija uređaja: pritisnite dugme
RES.ISKLJUČIVANJE
UREĐAJA
Da biste isključili uređaj, pritisnite
dugme A sl. 92.
Automatska deaktivacija uređaja:
uređaje se automatski deaktivira u
slučaju kvara na sistemu. Obratite se
ovlašćenom servisu za vozila marke Fiat
ako se problem ne reši.
UPOZORENJE Aktivacija opcije Cruise
Control dovodi do deaktivacije opcije
Speed Limiter.

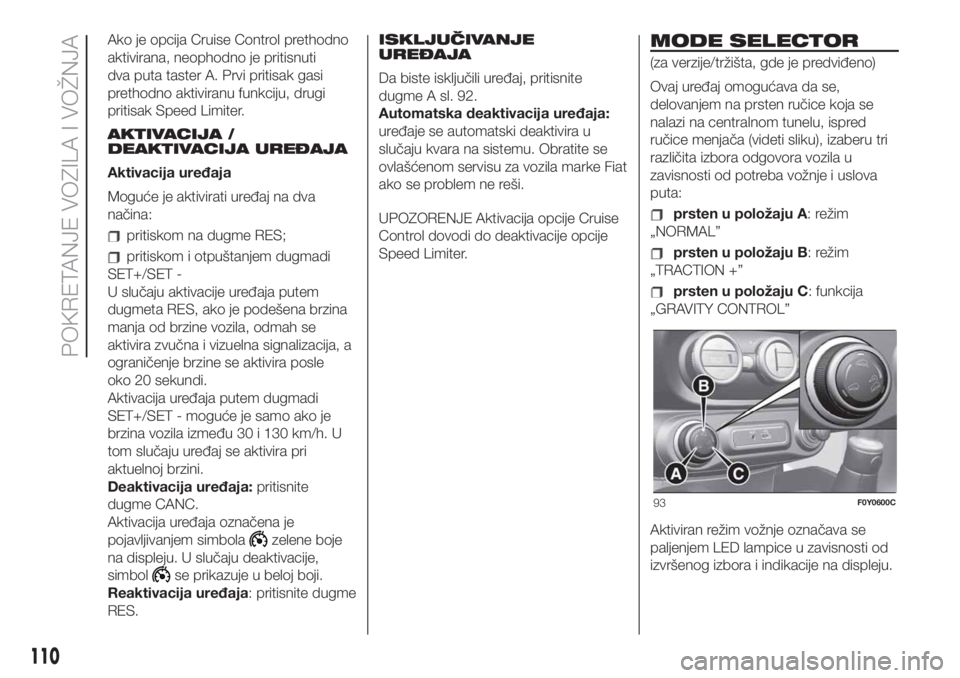

MODE SELECTOR
(za verzije/tržišta, gde je predviđeno)
Ovaj uređaj omogućava da se,
delovanjem na prsten ručice koja se
nalazi na centralnom tunelu, ispred
ručice menjača (videti sliku), izaberu tri
različita izbora odgovora vozila u
zavisnosti od potreba vožnje i uslova
puta:
prsten u položaju A: režim
„NORMAL”
prsten u položaju B: režim
„TRACTION +”
prsten u položaju C: funkcija
„GRAVITY CONTROL”
Aktiviran režim vožnje označava se
paljenjem LED lampice u zavisnosti od
izvršenog izbora i indikacije na displeju.
93F0Y0600C
110
POKRETANJE VOZILA I VOŽNJA

ABECEDNI
SADRŽAJ
A
blendovanje (aktivacija)............25
ABS (sistem)........................69
Aditiv za emisije Diesel motora
AdBlue (UREA)..................121
Akumulator (provera nivoa
elektrolita).......................163
Akumulator (punjenje)..............165
ASR (sistem)........................70
Bezbedan prevoz dece.............81
Bočni pokazivači pravca
(zamena sijalica).................134
Bočni vazdušni jastuci...............98
Cargo Magic Space................37
Čeoni vazdušni jastuci...............94
Čeoni vazdušni jastuk na strani
suvozača.........................95
Čeoni vazdušni jastuk na strani
vozača...........................95
Cornering lights (ugaona svetla)
(aktivacija svetala).................25
Courtesy lights......................26
CRUISE CONTROL
(TEMPOMAT) (regulator
konstantne brzine)...............108
Dimenzije.........................182
Displej..............................42
Dizalica............................123
Dnevna svetla (DRL) (aktivacija).......24Dopuna goriva.....................118
DST (sistem)........................70
Dualdrive (električni servo volan)......38
Dualogic (menjač)..................105
Duga svetla (aktivacija)...............25
Duga svetla (zamena sijalica)........134
Dvozonski automatski sistem
klimatizacije......................22
Električni pokretni krov..............30
Elektronski podizači stakala..........33
Emisije CO2.......................201
ERM (sistem)........................70
ESC (sistem)........................69
Fiat CODE (sistema)................11
Fix&Go Automatic (komplet)........128
Follow Me Home (ureðaj)............26
Funkcija Lane Change
(promena trake)...................25
Gear Shift Indicator (sistem).........42
Gravity Control (funkcija).............69
Hill Holder (sistem)..................70
Homologacija ministarstva..........236
Identifikacioni podaci...............172
Instrument tabla.................10-41
Izmene / ispravke na vozilu............5
Karoserija (pranje i održavanje).....169
Ključ sa daljinskim upravljačem.......11
Ključevi.............................11
Kočiona tečnost (provera nivoa).....163Komandni tasteri (displej)............42
Kontakt brava.......................13
Krov sa fiksnim staklom..............29
Kućište motora....................159
Kutija sa osiguračima na
instrument tabli..................140
Kutija sa osiguračima prtljažnika. . . .141
Kutija sa osiguračima u prostoru
motora..........................138
Lampice i poruke...................44
Lanci za sneg......................177
Mehanički ključ.....................11
Meni podešavanje...................42
Metlica brisača zadnjeg stakla
(zamena)........................167
Metlice brisača (zamena)...........167
Mode Selector (ureðaj).............110
Mopar Connect....................235
Nasloni za glavu....................17
oborena svetla (zamena sijalica).....133
Odredbe o postupanju sa
vozilom na kraju veka trajanja. . . .202
Osigurači (zamena).................138
Osnovne felne i pneumatici.........177
Parkiranje.........................103
Performanse (maksimalna
brzina)..........................185
Periodične kontrole (održavanje). . . .149
Podizanje vozila....................168
Pokazivači pravca (aktivacija).........25
