PAŽNJA
1)Pritiskajte taster B sl. 3samo kada se
ključ nalazi dalje od tela, posebno očiju
ili od predmete koje bi mogao oštetiti (npr.
odeće). Ključeve nemojte ostavljati bez
nadzora da ih neko ne bi upotrebio,
naročito deca koja mogu neželjeno
pritiskati taster.
2)Kada se uređaj safe lock aktivira, nije
moguće ni na koji način iznutra otvoriti
vrata, tako da proverite prilikom izlaska iz
vozila da li je neko ostao unutra.
PAŽNJA
1)Snažni udarci mogu oštetiti elektroniku
ključa. Da bi elektronika ključa funkcionisala
sa maksimalnom efikasnošću, nemojte
ostavljati ključeve na suncu.
PAŽNJA
1)Istrošene baterije treba odložiti u
odgovarajuće, za to predviđene, kontejnere
kako je predviđeno zakonskim propisima
ili ih možete predati Mreži korisničke
pomoći Fiat, koja će pobrinuti za odlaganje
na otpad.

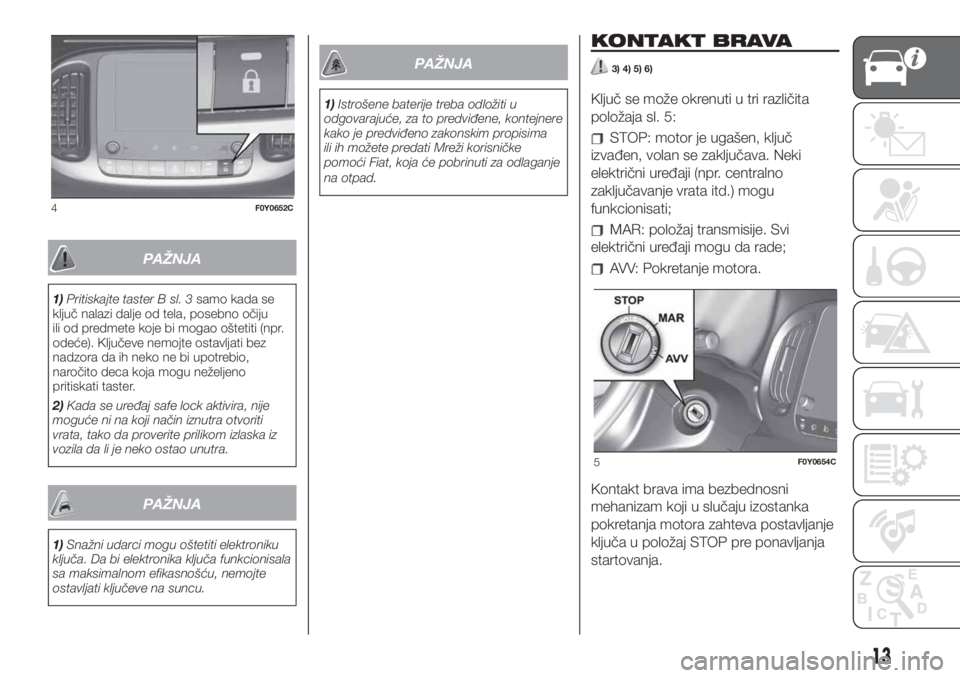

KONTAKT BRAVA
3) 4) 5) 6)
Ključ se može okrenuti u tri različita
položaja sl. 5:
STOP: motor je ugašen, ključ
izvađen, volan se zaključava. Neki
električni uređaji (npr. centralno
zaključavanje vrata itd.) mogu
funkcionisati;
MAR: položaj transmisije. Svi
električni uređaji mogu da rade;
AVV: Pokretanje motora.
Kontakt brava ima bezbednosni
mehanizam koji u slučaju izostanka
pokretanja motora zahteva postavljanje
ključa u položaj STOP pre ponavljanja
startovanja.
4F0Y0652C
5F0Y0654C
13

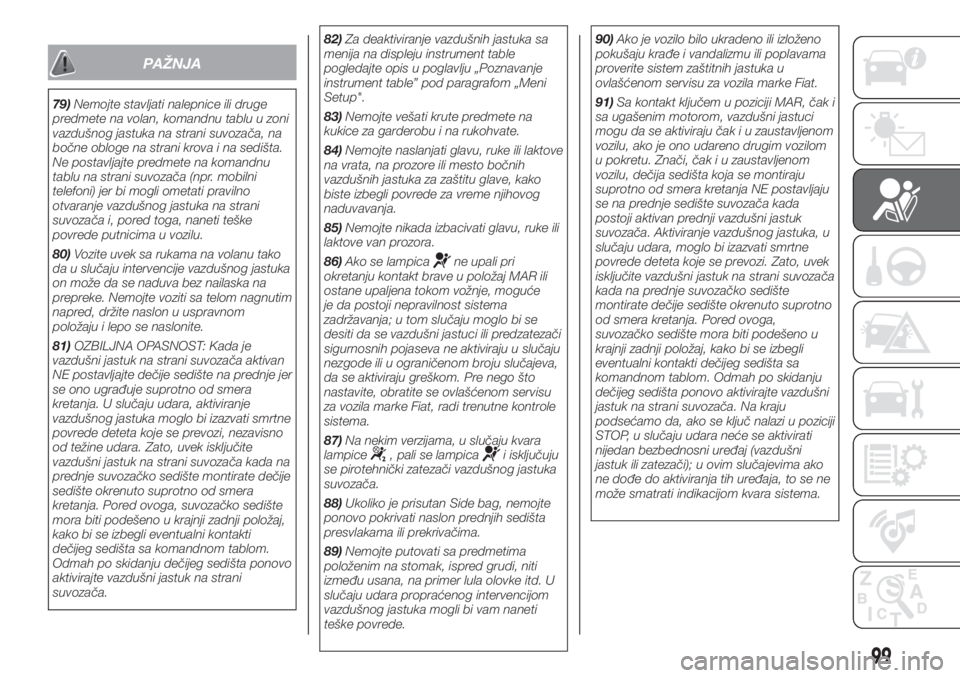

PAŽNJA
79)Nemojte stavljati nalepnice ili druge
predmete na volan, komandnu tablu u zoni
vazdušnog jastuka na strani suvozača, na
bočne obloge na strani krova i na sedišta.
Ne postavljajte predmete na komandnu
tablu na strani suvozača (npr. mobilni
telefoni) jer bi mogli ometati pravilno
otvaranje vazdušnog jastuka na strani
suvozača i, pored toga, naneti teške
povrede putnicima u vozilu.
80)Vozite uvek sa rukama na volanu tako
da u slučaju intervencije vazdušnog jastuka
on može da se naduva bez nailaska na
prepreke. Nemojte voziti sa telom nagnutim
napred, držite naslon u uspravnom
položaju i lepo se naslonite.
81)OZBILJNA OPASNOST: Kada je
vazdušni jastuk na strani suvozača aktivan
NE postavljajte dečije sedište na prednje jer
se ono ugrađuje suprotno od smera
kretanja. U slučaju udara, aktiviranje
vazdušnog jastuka moglo bi izazvati smrtne
povrede deteta koje se prevozi, nezavisno
od težine udara. Zato, uvek isključite
vazdušni jastuk na strani suvozača kada na
prednje suvozačko sedište montirate dečije
sedište okrenuto suprotno od smera
kretanja. Pored ovoga, suvozačko sedište
mora biti podešeno u krajnji zadnji položaj,
kako bi se izbegli eventualni kontakti
dečijeg sedišta sa komandnom tablom.
Odmah po skidanju dečijeg sedišta ponovo
aktivirajte vazdušni jastuk na strani
suvozača.82)Za deaktiviranje vazdušnih jastuka sa
menija na displeju instrument table
pogledajte opis u poglavlju „Poznavanje
instrument table” pod paragrafom „Meni
Setup".
83)Nemojte vešati krute predmete na
kukice za garderobu i na rukohvate.
84)Nemojte naslanjati glavu, ruke ili laktove
na vrata, na prozore ili mesto bočnih
vazdušnih jastuka za zaštitu glave, kako
biste izbegli povrede za vreme njihovog
naduvavanja.
85)Nemojte nikada izbacivati glavu, ruke ili
laktove van prozora.
86)Ako se lampica
ne upali pri
okretanju kontakt brave u položaj MAR ili
ostane upaljena tokom vožnje, moguće
je da postoji nepravilnost sistema
zadržavanja; u tom slučaju moglo bi se
desiti da se vazdušni jastuci ili predzatezači
sigurnosnih pojaseva ne aktiviraju u slučaju
nezgode ili u ograničenom broju slučajeva,
da se aktiviraju greškom. Pre nego što
nastavite, obratite se ovlašćenom servisu
za vozila marke Fiat, radi trenutne kontrole
sistema.
87)Na nekim verzijama, u slučaju kvara
lampice
, pali se lampicai isključuju
se pirotehnički zatezači vazdušnog jastuka
suvozača.
88)Ukoliko je prisutan Side bag, nemojte
ponovo pokrivati naslon prednjih sedišta
presvlakama ili prekrivačima.
89)Nemojte putovati sa predmetima
položenim na stomak, ispred grudi, niti
između usana, na primer lula olovke itd. U
slučaju udara propraćenog intervencijom
vazdušnog jastuka mogli bi vam naneti
teške povrede.90)Ako je vozilo bilo ukradeno ili izloženo
pokušaju krađe i vandalizmu ili poplavama
proverite sistem zaštitnih jastuka u
ovlašćenom servisu za vozila marke Fiat.
91)Sa kontakt ključem u poziciji MAR, čak i
sa ugašenim motorom, vazdušni jastuci
mogu da se aktiviraju čak i u zaustavljenom
vozilu, ako je ono udareno drugim vozilom
u pokretu. Znači, čak i u zaustavljenom
vozilu, dečija sedišta koja se montiraju
suprotno od smera kretanja NE postavljaju
se na prednje sedište suvozača kada
postoji aktivan prednji vazdušni jastuk
suvozača. Aktiviranje vazdušnog jastuka, u
slučaju udara, moglo bi izazvati smrtne
povrede deteta koje se prevozi. Zato, uvek
isključite vazdušni jastuk na strani suvozača
kada na prednje suvozačko sedište
montirate dečije sedište okrenuto suprotno
od smera kretanja. Pored ovoga,
suvozačko sedište mora biti podešeno u
krajnji zadnji položaj, kako bi se izbegli
eventualni kontakti dečijeg sedišta sa
komandnom tablom. Odmah po skidanju
dečijeg sedišta ponovo aktivirajte vazdušni
jastuk na strani suvozača. Na kraju
podsećamo da, ako se ključ nalazi u poziciji
STOP, u slučaju udara neće se aktivirati
nijedan bezbednosni uređaj (vazdušni
jastuk ili zatezači); u ovim slučajevima ako
ne dođe do aktiviranja tih uređaja, to se ne
može smatrati indikacijom kvara sistema.
99

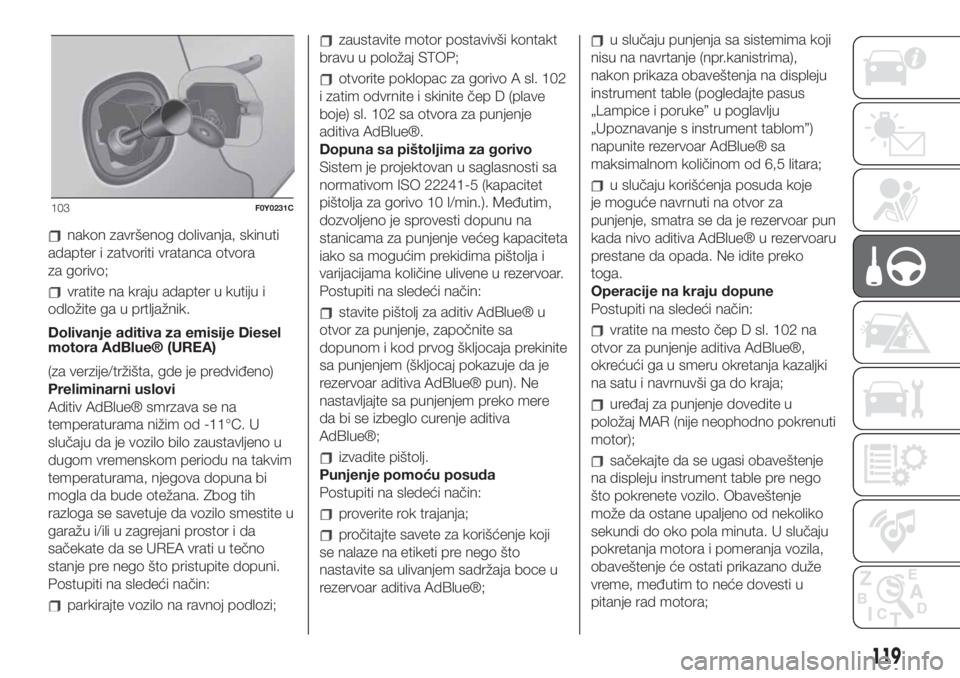

nakon završenog dolivanja, skinuti
adapter i zatvoriti vratanca otvora
za gorivo;
vratite na kraju adapter u kutiju i
odložite ga u prtljažnik.
Dolivanje aditiva za emisije Diesel
motora AdBlue® (UREA)
(za verzije/tržišta, gde je predviđeno)
Preliminarni uslovi
Aditiv AdBlue® smrzava se na
temperaturama nižim od -11°C. U
slučaju da je vozilo bilo zaustavljeno u
dugom vremenskom periodu na takvim
temperaturama, njegova dopuna bi
mogla da bude otežana. Zbog tih
razloga se savetuje da vozilo smestite u
garažu i/ili u zagrejani prostor i da
sačekate da se UREA vrati u tečno
stanje pre nego što pristupite dopuni.
Postupiti na sledeći način:
parkirajte vozilo na ravnoj podlozi;
zaustavite motor postavivši kontakt
bravu u položaj STOP;
otvorite poklopac za gorivo A sl. 102
i zatim odvrnite i skinite čep D (plave
boje) sl. 102 sa otvora za punjenje
aditiva AdBlue®.
Dopuna sa pištoljima za gorivo
Sistem je projektovan u saglasnosti sa
normativom ISO 22241-5 (kapacitet
pištolja za gorivo 10 l/min.). Međutim,
dozvoljeno je sprovesti dopunu na
stanicama za punjenje većeg kapaciteta
iako sa mogućim prekidima pištolja i
varijacijama količine ulivene u rezervoar.
Postupiti na sledeći način:
stavite pištolj za aditiv AdBlue® u
otvor za punjenje, započnite sa
dopunom i kod prvog škljocaja prekinite
sa punjenjem (škljocaj pokazuje da je
rezervoar aditiva AdBlue® pun). Ne
nastavljajte sa punjenjem preko mere
da bi se izbeglo curenje aditiva
AdBlue®;
izvadite pištolj.
Punjenje pomoću posuda
Postupiti na sledeći način:
proverite rok trajanja;
pročitajte savete za korišćenje koji
se nalaze na etiketi pre nego što
nastavite sa ulivanjem sadržaja boce u
rezervoar aditiva AdBlue®;
u slučaju punjenja sa sistemima koji
nisu na navrtanje (npr.kanistrima),
nakon prikaza obaveštenja na displeju
instrument table (pogledajte pasus
„Lampice i poruke” u poglavlju
„Upoznavanje s instrument tablom”)
napunite rezervoar AdBlue® sa
maksimalnom količinom od 6,5 litara;
u slučaju korišćenja posuda koje
je moguće navrnuti na otvor za
punjenje, smatra se da je rezervoar pun
kada nivo aditiva AdBlue® u rezervoaru
prestane da opada. Ne idite preko
toga.
Operacije na kraju dopune
Postupiti na sledeći način:
vratite na mesto čep D sl. 102 na
otvor za punjenje aditiva AdBlue®,
okrećući ga u smeru okretanja kazaljki
na satu i navrnuvši ga do kraja;
uređaj za punjenje dovedite u
položaj MAR (nije neophodno pokrenuti
motor);
sačekajte da se ugasi obaveštenje
na displeju instrument table pre nego
što pokrenete vozilo. Obaveštenje
može da ostane upaljeno od nekoliko
sekundi do oko pola minuta. U slučaju
pokretanja motora i pomeranja vozila,
obaveštenje će ostati prikazano duže
vreme, međutim to neće dovesti u
pitanje rad motora;
103F0Y0231C
119

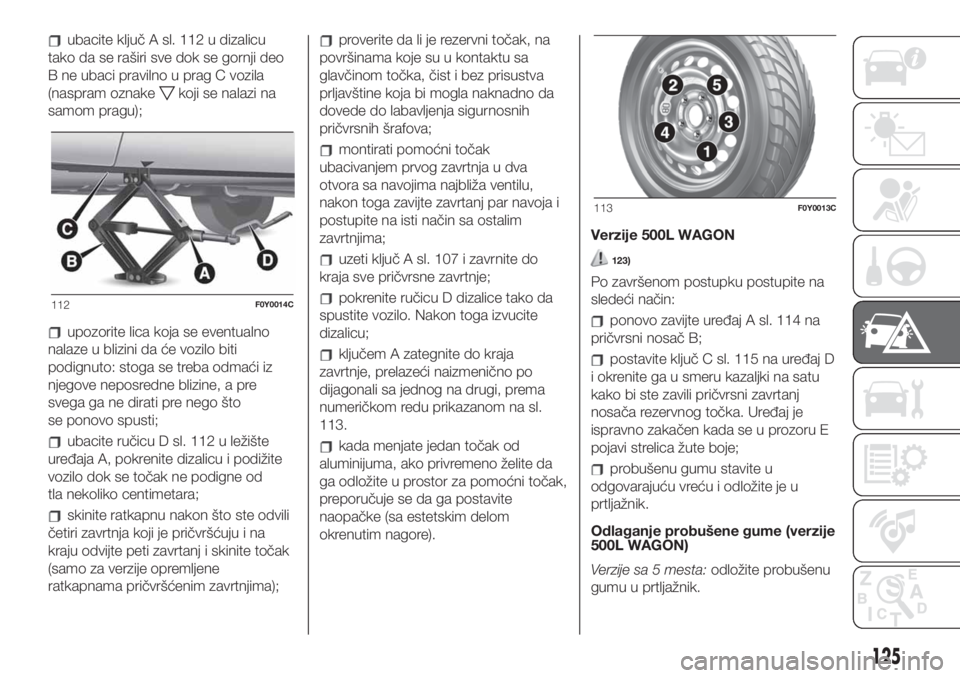

ubacite ključ A sl. 112 u dizalicu
tako da se raširi sve dok se gornji deo
B ne ubaci pravilno u prag C vozila
(naspram oznake
koji se nalazi na
samom pragu);
upozorite lica koja se eventualno
nalaze u blizini da će vozilo biti
podignuto: stoga se treba odmaći iz
njegove neposredne blizine, a pre
svega ga ne dirati pre nego što
se ponovo spusti;
ubacite ručicu D sl. 112 u ležište
uređaja A, pokrenite dizalicu i podižite
vozilo dok se točak ne podigne od
tla nekoliko centimetara;
skinite ratkapnu nakon što ste odvili
četiri zavrtnja koji je pričvršćuju i na
kraju odvijte peti zavrtanj i skinite točak
(samo za verzije opremljene
ratkapnama pričvršćenim zavrtnjima);
proverite da li je rezervni točak, na
površinama koje su u kontaktu sa
glavčinom točka, čist i bez prisustva
prljavštine koja bi mogla naknadno da
dovede do labavljenja sigurnosnih
pričvrsnih šrafova;
montirati pomoćni točak
ubacivanjem prvog zavrtnja u dva
otvora sa navojima najbliža ventilu,
nakon toga zavijte zavrtanj par navoja i
postupite na isti način sa ostalim
zavrtnjima;
uzeti ključ A sl. 107 i zavrnite do
kraja sve pričvrsne zavrtnje;
pokrenite ručicu D dizalice tako da
spustite vozilo. Nakon toga izvucite
dizalicu;
ključem A zategnite do kraja
zavrtnje, prelazeći naizmenično po
dijagonali sa jednog na drugi, prema
numeričkom redu prikazanom na sl.
113.
kada menjate jedan točak od
aluminijuma, ako privremeno želite da
ga odložite u prostor za pomoćni točak,
preporučuje se da ga postavite
naopačke (sa estetskim delom
okrenutim nagore).Verzije 500L WAGON
123)
Po završenom postupku postupite na
sledeći način:
ponovo zavijte uređaj A sl. 114 na
pričvrsni nosač B;
postavite ključ C sl. 115 na uređaj D
i okrenite ga u smeru kazaljki na satu
kako bi ste zavili pričvrsni zavrtanj
nosača rezervnog točka. Uređaj je
ispravno zakačen kada se u prozoru E
pojavi strelica žute boje;
probušenu gumu stavite u
odgovarajuću vreću i odložite je u
prtljažnik.
Odlaganje probušene gume (verzije
500L WAGON)
Verzije sa 5 mesta:odložite probušenu
gumu u prtljažnik.
112F0Y0014C
113F0Y0013C
125

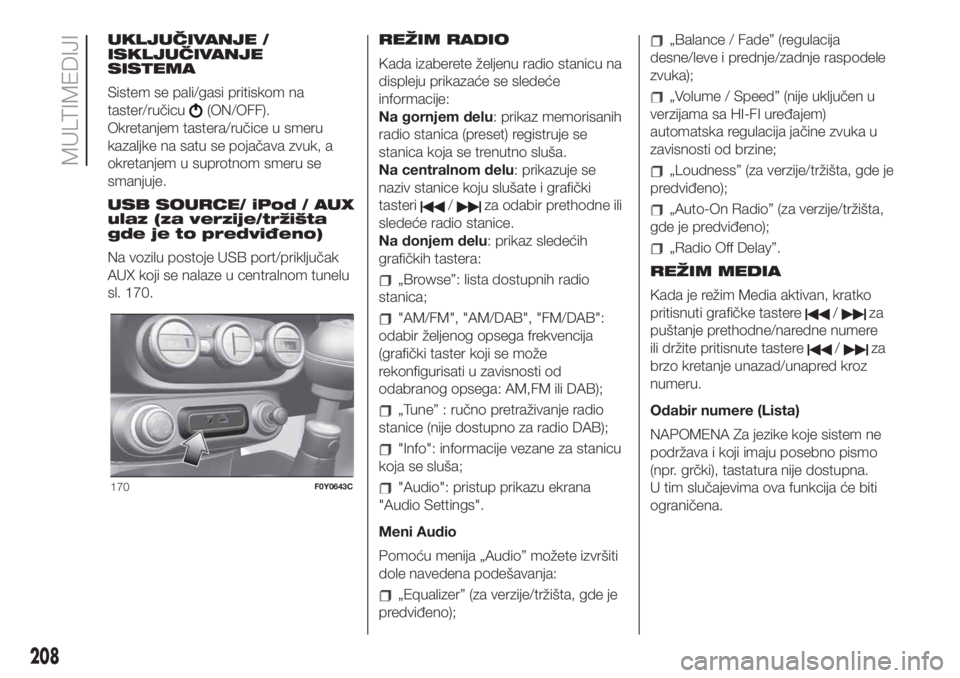

UKLJUČIVANJE /
ISKLJUČIVANJE
SISTEMA
Sistem se pali/gasi pritiskom na
taster/ručicu
(ON/OFF).
Okretanjem tastera/ručice u smeru
kazaljke na satu se pojačava zvuk, a
okretanjem u suprotnom smeru se
smanjuje.
USB SOURCE/ iPod / AUX
ulaz (za verzije/tržišta
gde je to predviđeno)
Na vozilu postoje USB port/priključak
AUX koji se nalaze u centralnom tunelu
sl. 170.REŽIM RADIO
Kada izaberete željenu radio stanicu na
displeju prikazaće se sledeće
informacije:
Na gornjem delu: prikaz memorisanih
radio stanica (preset) registruje se
stanica koja se trenutno sluša.
Na centralnom delu: prikazuje se
naziv stanice koju slušate i grafički
tasteri
/za odabir prethodne ili
sledeće radio stanice.
Na donjem delu: prikaz sledećih
grafičkih tastera:
„Browse”: lista dostupnih radio
stanica;
"AM/FM", "AM/DAB", "FM/DAB":
odabir željenog opsega frekvencija
(grafički taster koji se može
rekonfigurisati u zavisnosti od
odabranog opsega: AM,FM ili DAB);
„Tune” : ručno pretraživanje radio
stanice (nije dostupno za radio DAB);
"Info": informacije vezane za stanicu
koja se sluša;
"Audio": pristup prikazu ekrana
"Audio Settings".
Meni Audio
Pomoću menija „Audio” možete izvršiti
dole navedena podešavanja:
„Equalizer” (za verzije/tržišta, gde je
predviđeno);
„Balance / Fade” (regulacija
desne/leve i prednje/zadnje raspodele
zvuka);
„Volume / Speed” (nije uključen u
verzijama sa HI-FI uređajem)
automatska regulacija jačine zvuka u
zavisnosti od brzine;
„Loudness” (za verzije/tržišta, gde je
predviđeno);
„Auto-On Radio” (za verzije/tržišta,
gde je predviđeno);
„Radio Off Delay”.
REŽIM MEDIA
Kada je režim Media aktivan, kratko
pritisnuti grafičke tastere
/za
puštanje prethodne/naredne numere
ili držite pritisnute tastere
/za
brzo kretanje unazad/unapred kroz
numeru.
Odabir numere (Lista)
NAPOMENA Za jezike koje sistem ne
podržava i koji imaju posebno pismo
(npr. grčki), tastatura nije dostupna.
U tim slučajevima ova funkcija će biti
ograničena.
170F0Y0643C
208
MULTIMEDIJI

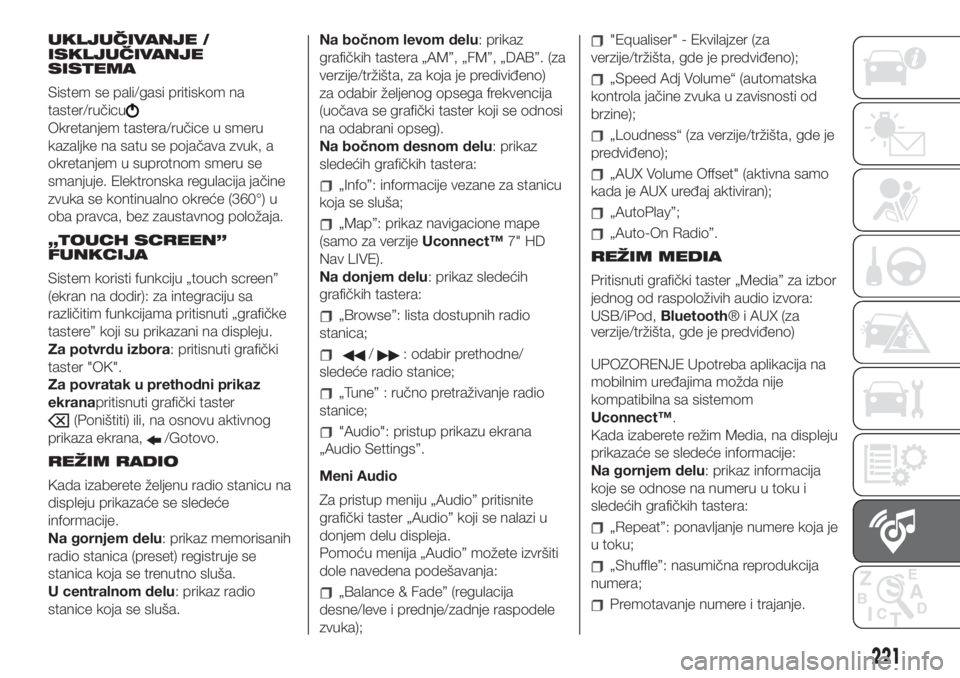

UKLJUČIVANJE /
ISKLJUČIVANJE
SISTEMA
Sistem se pali/gasi pritiskom na
taster/ručicu
Okretanjem tastera/ručice u smeru
kazaljke na satu se pojačava zvuk, a
okretanjem u suprotnom smeru se
smanjuje. Elektronska regulacija jačine
zvuka se kontinualno okreće (360°) u
oba pravca, bez zaustavnog položaja.
„TOUCH SCREEN”
FUNKCIJA
Sistem koristi funkciju „touch screen”
(ekran na dodir): za integraciju sa
različitim funkcijama pritisnuti „grafičke
tastere” koji su prikazani na displeju.
Za potvrdu izbora: pritisnuti grafički
taster "OK".
Za povratak u prethodni prikaz
ekranapritisnuti grafički taster
(Poništiti) ili, na osnovu aktivnog
prikaza ekrana,
/Gotovo.
REŽIM RADIO
Kada izaberete željenu radio stanicu na
displeju prikazaće se sledeće
informacije.
Na gornjem delu: prikaz memorisanih
radio stanica (preset) registruje se
stanica koja se trenutno sluša.
U centralnom delu: prikaz radio
stanice koja se sluša.Na bočnom levom delu: prikaz
grafičkih tastera „AM”, „FM”, „DAB”. (za
verzije/tržišta, za koja je prediviđeno)
za odabir željenog opsega frekvencija
(uočava se grafički taster koji se odnosi
na odabrani opseg).
Na bočnom desnom delu: prikaz
sledećih grafičkih tastera:
„Info”: informacije vezane za stanicu
koja se sluša;
„Map”: prikaz navigacione mape
(samo za verzijeUconnect™7" HD
Nav LIVE).
Na donjem delu: prikaz sledećih
grafičkih tastera:
„Browse”: lista dostupnih radio
stanica;
/: odabir prethodne/
sledeće radio stanice;
„Tune” : ručno pretraživanje radio
stanice;
"Audio": pristup prikazu ekrana
„Audio Settings”.
Meni Audio
Za pristup meniju „Audio” pritisnite
grafički taster „Audio” koji se nalazi u
donjem delu displeja.
Pomoću menija „Audio” možete izvršiti
dole navedena podešavanja:
„Balance & Fade” (regulacija
desne/leve i prednje/zadnje raspodele
zvuka);
"Equaliser" - Ekvilajzer (za
verzije/tržišta, gde je predviđeno);
„Speed Adj Volume“ (automatska
kontrola jačine zvuka u zavisnosti od
brzine);
„Loudness“ (za verzije/tržišta, gde je
predviđeno);
„AUX Volume Offset" (aktivna samo
kada je AUX uređaj aktiviran);
„AutoPlay”;
„Auto-On Radio”.
REŽIM MEDIA
Pritisnuti grafički taster „Media” za izbor
jednog od raspoloživih audio izvora:
USB/iPod,Bluetooth® i AUX (za
verzije/tržišta, gde je predviđeno)
UPOZORENJE Upotreba aplikacija na
mobilnim uređajima možda nije
kompatibilna sa sistemom
Uconnect™.
Kada izaberete režim Media, na displeju
prikazaće se sledeće informacije:
Na gornjem delu: prikaz informacija
koje se odnose na numeru u toku i
sledećih grafičkih tastera:
„Repeat”: ponavljanje numere koja je
u toku;
„Shuffle”: nasumična reprodukcija
numera;
Premotavanje numere i trajanje.
221
