FIAT 500L 2019 Manual de Empleo y Cuidado (in Spanish)

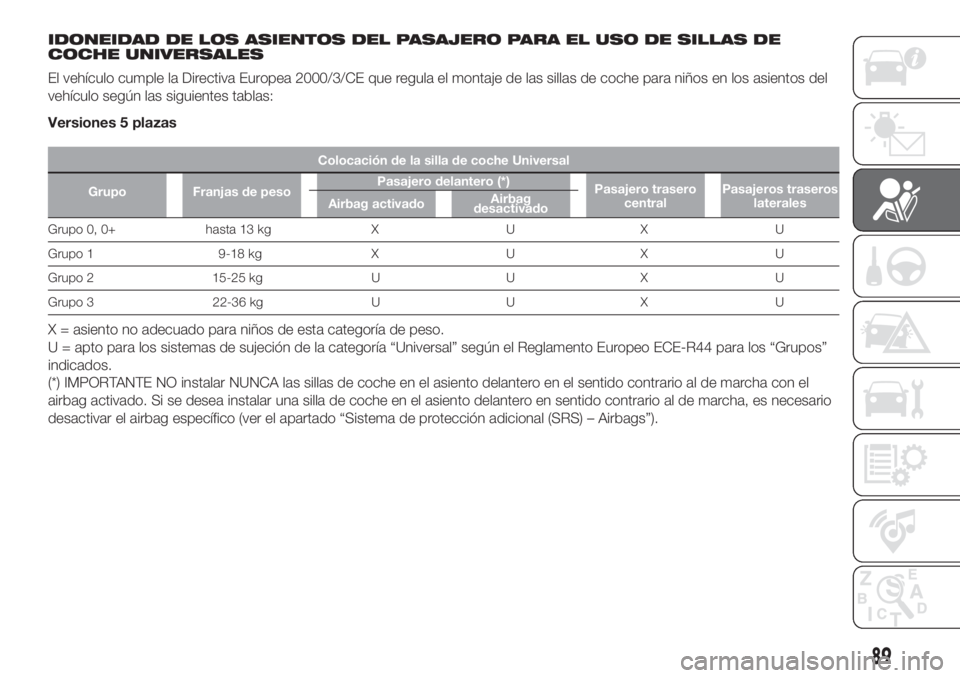

IDONEIDAD DE LOS ASIENTOS DEL PASAJERO PARA EL USO DE SILLAS DE
COCHE UNIVERSALES
El vehículo cumple la Directiva Europea 2000/3/CE que regula el montaje de las sillas de coche para niños en los asientos del
vehículo según las siguientes tablas:
Versiones 5 plazas
Colocación de la silla de coche Universal
Grupo Franjas de pesoPasajero delantero (*)
Pasajero trasero
centralPasajeros traseros
laterales
Airbag activadoAirbag
desactivado
Grupo 0, 0+ hasta 13 kg X U X U
Grupo 1 9-18 kg X U X U
Grupo 2 15-25 kg U U X U
Grupo 3 22-36 kg U U X U
X = asiento no adecuado para niños de esta categoría de peso.
U = apto para los sistemas de sujeción de la categoría “Universal” según el Reglamento Europeo ECE-R44 para los “Grupos”
indicados.
(*) IMPORTANTE NO instalar NUNCA las sillas de coche en el asiento delantero en el sentido contrario al de marcha con el
airbag activado. Si se desea instalar una silla de coche en el asiento delantero en sentido contrario al de marcha, es necesario
desactivar el airbag específico (ver el apartado “Sistema de protección adicional (SRS) – Airbags”).
89

Versiones 7 plazas
Colocación de la silla de coche Universal
Grupo Franjas de pesoPasajero delantero (*)
Pasajero
trasero central
2ª filaPasajeros
traseros
laterales 2ª filaPasajeros
traseros
laterales 3ª fila Airbag activadoAirbag
desactivado
Grupo 0, 0+ hasta 13 kg X U X U X
Grupo 1 9-18 kg X U X U UF (***)
Grupo 2 15-25 kg U U X U UF (***)
Grupo 3 22-36 kg U U X U UF (***)
X = asiento no adecuado para niños de esta categoría de peso.
U = apto para los sistemas de sujeción de la categoría “Universal” según el Reglamento Europeo ECE-R44 para los “Grupos”
indicados.
UF = apto para los sistemas de sujeción de la categoría “Universal” orientados en el sentido de marcha, según el Reglamento
Europeo CEE-R44 para los “Grupos” indicados.
(*) IMPORTANTE NO instalar NUNCA las sillas de coche en el asiento delantero en el sentido contrario al de marcha con el
airbag activado. Si se desea instalar una silla de coche en el asiento delantero en sentido contrario al de marcha, es necesario
desactivar el airbag específico (ver el apartado “Sistema de protección adicional (SRS) – Airbags”).
(**) Para versiones/países donde esté previsto.
(***) Es necesario regular el asiento de la segunda fila.
90
SEGURIDAD

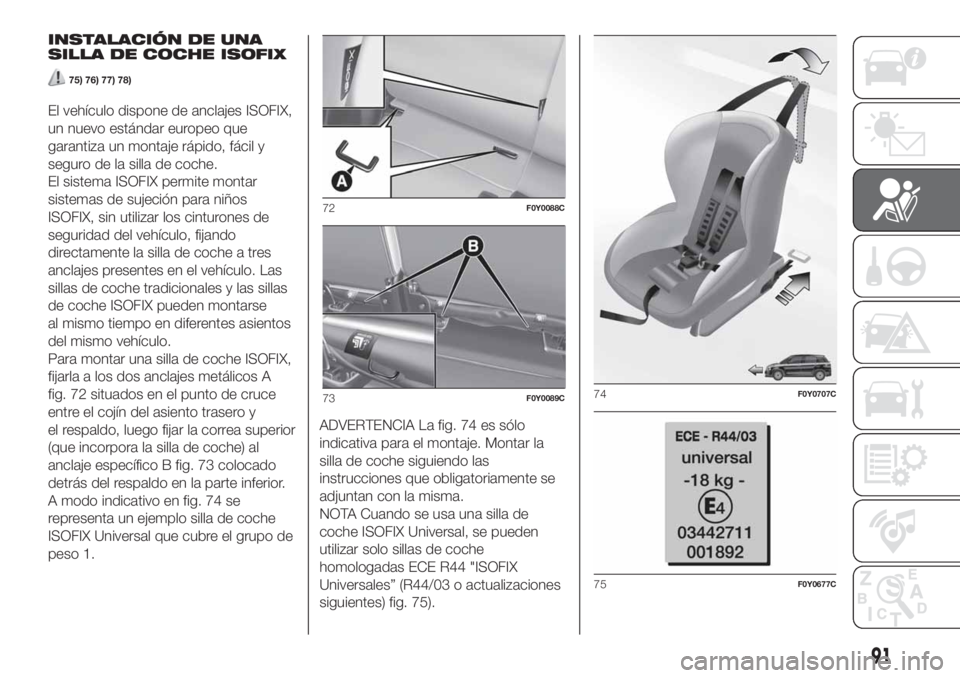

INSTALACIÓN DE UNA
SILLA DE COCHE ISOFIX
75) 76) 77) 78)
El vehículo dispone de anclajes ISOFIX,
un nuevo estándar europeo que
garantiza un montaje rápido, fácil y
seguro de la silla de coche.
El sistema ISOFIX permite montar
sistemas de sujeción para niños
ISOFIX, sin utilizar los cinturones de
seguridad del vehículo, fijando
directamente la silla de coche a tres
anclajes presentes en el vehículo. Las
sillas de coche tradicionales y las sillas
de coche ISOFIX pueden montarse
al mismo tiempo en diferentes asientos
del mismo vehículo.
Para montar una silla de coche ISOFIX,
fijarla a los dos anclajes metálicos A
fig. 72 situados en el punto de cruce
entre el cojín del asiento trasero y
el respaldo, luego fijar la correa superior
(que incorpora la silla de coche) al
anclaje específico B fig. 73 colocado
detrás del respaldo en la parte inferior.
A modo indicativo en fig. 74 se
representa un ejemplo silla de coche
ISOFIX Universal que cubre el grupo de
peso 1.ADVERTENCIA La fig. 74 es sólo
indicativa para el montaje. Montar la
silla de coche siguiendo las
instrucciones que obligatoriamente se
adjuntan con la misma.
NOTA Cuando se usa una silla de
coche ISOFIX Universal, se pueden
utilizar solo sillas de coche
homologadas ECE R44 "ISOFIX
Universales” (R44/03 o actualizaciones
siguientes) fig. 75).
72F0Y0088C
73F0Y0089C74F0Y0707C
75F0Y0677C
91

IDONEIDAD DE LOS ASIENTOS DEL PASAJERO PARA EL USO DE SILLAS DE
COCHE ISOFIX PARA NIÑOS
En conformidad con la legislación europea ECE 16, las siguientes tablas muestran la posibilidad de montar las sillas de coche
ISOFIX para niños en los asientos equipados con anclajes específicos.
Grupo de peso Orientación silla de coche Clase de talla Isofix Pasajeros traseros laterales
Grupo 0 (hasta 10 kg) Sentido contrario al de la marcha EIL
Grupo 0+ (hasta 13 kg)Sentido contrario al de la marcha E
IL
Sentido contrario al de la marcha DIL
Sentido contrario al de la marcha CIL (*)
Grupo 1 (9 a 18 kg)Sentido contrario al de la marcha D
IL
Sentido contrario al de la marcha CIL (*)
Sentido de marcha BIUF
Sentido de marcha B1IUF
Sentido de marcha AIUF
IL : apto para sistemas de sujeción ISOFIX para niños de las categorías "Específica para el vehículo", "Limitada" o "Semiuniversal", homologados para este vehículo
en concreto.
(*) : se puede montar la silla de coche Isofix regulando el asiento delantero.
IUF: apta para sistemas de sujeción para niños Isofix de la categoría universal, orientados en el sentido de la marcha y homologados para utilizar en elgrupo de
peso.
NOTA Los otros grupos de peso están cubiertos por sillas de coche ISOFIX específicas que solo pueden utilizarse si se han
probado en particular para este vehículo (ver la lista de vehículos que se suministra con la silla de coche).
92
SEGURIDAD

SILLAS DE COCHE i-Size
Estas sillas de coche, fabricadas y
homologadas según el reglamento
i-Size (ECE R129), garantizan una
mayor seguridad durante el trasporte
de niños en el vehículo:
obligación de transportar el niño en
sentido contrario al de la marcha hasta
los 15 meses de edad;
aumento de la protección ofrecida
por la silla de coche en caso de
impacto lateral;
fomento del uso del sistema ISOFIX
para prevenir el montaje incorrecto
de la silla de coche;
mayor eficacia al elegir la silla de
coche, no basándose ya en el peso,
sino en la talla del niño;
mayor compatibilidad entre los
asientos del vehículo y las sillas de
coche: las sillas de coche i-Size
pueden considerarse como "Súper
ISOFIX", en el sentido de que pueden
montarse perfectamente en los
asientos homologados i-Size, pero
también pueden instalarse en las
posiciones homologadas ISOFIX
(CEE-R44).
NOTA Si los asientos del vehículo están
homologados i-Size, estarán
marcados en correspondencia de los
ganchos ISOFIX con el símbolo
ilustrado en fig. 76.NOTA Para comprobar si el vehículo
está homologado para la instalación de
sillas de coche para niños i-Size,
consultar la tabla de la página
siguiente.
76F0Y0733C
93

En conformidad con la legislación europea CEE 129, la siguiente tabla muestra la posibilidad de montar las sillas de coche
i-Size.
POSICIONES i-Size EN EL VEHÍCULO
Dispositivo Pasajero delanteroPasajeros traseros
lateralesPasajero trasero
central
Sillas de coche para niños i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
i-U: apta para sillas de coche i-Size Universales, orientadas en sentido contrario al de marcha o en el sentido de la marcha.
X: asiento no apto para sillas de coche i-Size Universales.
94
SEGURIDAD

SILLAS DE COCHE RECOMENDADAS POR FCA PARA TU 500L
Lineaccessori MOPAR
®ofrece una gama completa de sillas de coche para fijar con el cinturón de seguridad de tres puntos o
mediante los anclajes ISOFIX.
Grupo de peso Silla de coche Tipo de silla de coche Instalación de la silla de coche
Grupo 0+:
desde el nacimiento
hasta 13 kg
de40a80cm
BeSafe iZi Go Modular
Código de pedido Fiat:
71808564
Silla de coche Universal/i-Size.
Se monta en sentido contrario al de la
marcha, utilizando únicamente los
cinturones de seguridad del vehículo o
la correspondiente base i-Size (se
adquiere por separado) y los anclajes
ISOFIX del vehículo.
Se puede instalar en las plazas
traseras laterales. ++
BeSafe iZi Modular i-Size
Base
Código de pedido Fiat:
71808566
95

Grupo de peso Silla de coche Tipo de silla de coche Instalación de la silla de coche
Grupo 0+/1:
desde 9 hasta 18 kg
de 67 a 105 cm
BeSafe iZi Modular i-Size
Código de pedido Fiat:
71808565
Silla de coche homologada i-Size.
Se debe instalar en el vehículo
junto con la base iZi Modular i-Size
Base (se vende por separado). Se
puede instalar tanto en el sentido
de marcha como en sentido
contrario (consultar el manual de la
silla de coche). ++
BeSafe iZi Modular i-Size
Base
Código de pedido Fiat:
71808566
Grupo 2: de 15 a 36
kg de 95 cm a 135
cm
Britax Römer KidFix XP
(para versiones/países donde
esté previsto)
Código de pedido Fiat:
71807984Se monta únicamente en el sentido de
la marcha, utilizando el cinturón de
seguridad de tres puntos y los anclajes
ISOFIX del vehículo donde estén
presentes.FCA recomienda
montarlo utilizando los anclajes
ISOFIX del vehículo. Se puede
instalar en las plazas traseras
laterales.
96
SEGURIDAD

Grupo de peso Silla de coche Tipo de silla de coche Instalación de la silla de coche
Grupo 3: de 22 a 36
kg de 136 cm a 150
cmBritax Römer KidFix XP
(para versiones/países donde
esté previsto)
Código de pedido Fiat:
71807984Se monta únicamente en el sentido de
la marcha, utilizando el cinturón de
seguridad de tres puntos y los anclajes
ISOFIX del vehículo donde estén
presentes.FCA recomienda
montarlo utilizando los anclajes
ISOFIX del vehículo. Se puede
instalar en las plazas traseras
laterales.
ADVERTENCIA FCA recomienda montar la silla de coche siguiendo las instrucciones que obligatoriamente se suministran con
la misma.
97

Principales advertencias de
seguridad que se deben tener en
cuenta cuando se viaja con niños
Instalar las sillas de coche para
niños en el asiento trasero, ya que es el
lugar que ofrece mayor protección en
caso de impacto.
Mantener el mayor tiempo posible la
silla de coche orientada en sentido
contrario al de la marcha, a ser posible
hasta que el niño cumpla los 3-4 años
de edad.
Cuando se monte una silla de coche
en sentido contrario al de la marcha
en los asientos traseros, se recomienda
colocarla en una posición lo más
adelantada posible, teniendo siempre
en cuenta la posición del asiento
delantero.
En caso de desactivación del airbag
frontal del lado pasajero, comprobar
siempre, mediante del led
en la
moldura situada en el salpicadero, que
la desactivación haya tenido lugar.
Respetar estrictamente las
instrucciones del fabricante de la silla
de coche. Guardarlas en el vehículo
junto con los documentos y este
manual. No utilizar sillas de coche
usadas sin las instrucciones de uso.
Cada sistema de sujeción debe
abrochar a un solo niño; no transportar
nunca a dos niños en la misma silla
de coche.
Comprobar siempre que los
cinturones de seguridad no apoyen en
el cuello del niño.
Comprobar siempre el enganche de
los cinturones de seguridad tirando
de la cinta.
Durante el viaje, no permitir que el
niño adopte posturas incorrectas o que
se desabroche el cinturón de
seguridad.
No permitir que el niño se ponga la
parte diagonal del cinturón de
seguridad debajo de los brazos o
detrás de la espalda.
No llevar nunca niños o recién
nacidos en brazos. Por fuerte que sea,
nadie está en condiciones de sujetarlos
en caso de impacto.
Si el vehículo ha estado implicado
en un accidente de tráfico, sustituir
la silla de coche para niños por una
nueva. Según el tipo de silla de coche,
hacer cambiar también los anclajes
ISOFIX o el cinturón de seguridad
correspondientes.
Si fuera necesario, el reposacabezas
se puede desmontar para facilitar el
montaje de la silla de coche. El
reposacabezas se debe conservar
dentro del vehículo y debe estar
montado sobre el respaldo cuando el
asiento está ocupado por un adulto
o por un niño sentado sobre una silla
de coche sin respaldo.
ADVERTENCIA
68)PELIGRO GRAVE Las sillas de coche
para niños que se montan en sentido
contrario al de la marcha no deben
montarse en el asiento delantero del
pasajero si el airbag frontal del lado
pasajero está activo. La activación del
airbag en caso de colisión podría producir
lesiones mortales al niño transportado,
independientemente de la gravedad del
impacto. Por lo tanto, se recomienda
transportar siempre a los niños sentados
en su propia silla de coche en el asiento
trasero, ya que es la posición más
protegida en caso de impacto.
69)La obligación de desactivar el airbag si
se instala una silla de coche para niños
orientada en el sentido contrario al de
la marcha se indica con la simbología
correspondiente en la etiqueta pegada en
la visera parasol. Respetar siempre todo
lo indicado en la visera parasol del lado
pasajero (ver lo descrito en el apartado
"Sistema de protección adicional (SRS) -
Airbags").
98
SEGURIDAD
