FIAT 500L LIVING 2019 Manual de Empleo y Cuidado (in Spanish)

pulsar el botóndel mando a
distancia;
pulsar el botóndel mando a
distancia;
“CARGO MAGIC SPACE”
(para versiones/países donde esté
previsto)
14)
La plataforma de carga regulable
“Cargo Magic Space” se puede colocar
a tres alturas distintas:
Posición 0 (plataforma abajo)
Posición 1 (plataforma alineada
con el umbral)
Posición 2 (plataforma arriba)
Inclinación de la plataforma de
carga
La plataforma de carga también puede
colocarse en posición oblicua (inclinada
hacia los respaldos de los asientos
traseros, ver fig. 46), para facilitar
el acceso a la zona inferior del maletero
(p. ej., para extraer la rueda de galleta
o el kit “Fix&Go Automatic”).
Además, en esta posición la plataforma
garantiza el bloqueo correcto de
posibles objetos situados en el
maletero, evitando que se desplacen en
caso de frenadas bruscas.BANDEJA ENROLLABLE
(versiones 500L WAGON)
30)15)
La bandeja enrollable A fig. 47 se
puede enrollar y desmontar.Cierre de la bandeja enrollable:
agarrar la manilla C y soltar los pernos
B fig. 48 (uno por cada lado) de sus
alojamientos. Acompañar la bandeja
enrollable hacia la parte delantera
del maletero.
Desmontaje de la bandeja
enrollable: enrollar la bandeja y tirar de
los dos ganchos A fig. 49 (uno por
cada lado) hacia el interior del maletero.
Levantar la bandeja enrollable y
desmontarla.
46F0Y0609C
47F0Y0371C
48F0Y0373C
49F0Y0374C
39

ADVERTENCIA
27)Tener cuidado de no golpear los
objetos del portaequipaje al abrir el portón.
28)Comprobar que el respaldo esté
enganchado correctamente a ambos lados
para evitar que, en caso de frenadas
bruscas, pueda proyectarse hacia adelante
provocando lesiones a los pasajeros.
29)No mover el asiento si hay un niño
sentado en él o en la silla de coche
correspondiente.
30)En caso de accidente o de frenadas
bruscas, los objetos que puedan estar
colocados encima de la cortina podría
proyectarse dentro del habitáculo, con
riesgo de heridas para los ocupantes.
31)En caso de frenadas bruscas, o
colisiones ocasionales, un desplazamiento
repentino de la carga podría crear
situaciones de peligro para el conductor y
el pasajero: antes de emprender viaje,
fijar bien la carga, utilizando los ganchos
específicos. Para el bloqueo, utilizar cables
o correas lo suficientemente resistentes
para el peso del material a fijar.
ADVERTENCIA
13)Antes de abatir totalmente el respaldo
del asiento retirar cualquier objeto que esté
encima.
14)La plataforma tiene una capacidad
máxima de peso distribuido de 70 kg (en
posición 1) o 40 kg (en posición 2): no
cargar objetos que superen dicho peso.15)Para evitar que se dañe la bandeja
enrollable, no apoyar sobre ella objetos
pesados.
DIRECCIÓN
ASISTIDA
ELÉCTRICA
DUALDRIVE
(para versiones/países donde esté
previsto)
Sólo funciona con la llave de contacto
girada en posición MAR y el motor
arrancado. La dirección asistida
eléctrica permite personalizar
el esfuerzo en el volante en función de
las condiciones de marcha.
ADVERTENCIA En caso de girar
rápidamente la llave de contacto, la
funcionalidad total de la dirección
asistida puede alcanzarse después de
unos segundos.
ADVERTENCIA En las maniobras de
aparcamiento realizadas con un gran
número de giros, puede endurecerse el
volante; esto es normal y se debe a la
actuación del sistema de protección
contra el sobrecalentamiento del motor
eléctrico de mando de la dirección.
En ese caso no se necesita ninguna
intervención. Al volver a utilizar el
vehículo, la dirección asistida volverá a
funcionar con normalidad.
40
CONOCIMIENTO DEL VEHÍCULO

ADVERTENCIA La dirección asistida
eléctrica Dualdrive se caracteriza por la
presencia de un efecto de
amortiguación realizado
electrónicamente, al aproximarse al final
de carrera. En algunas condiciones de
maniobra, el volante podría realizar
otro pequeño giro antes del tope
mecánico. Este comportamiento es
normal y necesario para evitar impactos
excesivos en los componentes
mecánicos del dispositivo.
ACTIVACIÓN/
DESACTIVACIÓN DE LA
DIRECCIÓN ASISTIDA
32) 33)
Para activar/desactivar la dirección
asistida, pulsar el botón fig. 50.
La activación se indica con el
encendido del led situado en el botón.Con la dirección asistida activada, la
fuerza que debe aplicarse en el volante
es menor y es más fácil realizar las
maniobras de aparcamiento. s muy útil
activar esta función cuando se conduce
en ciudad.
ADVERTENCIA
32)Queda terminantemente prohibido
realizar cualquier intervención posventa, tal
como manipular el volante o la columna
de dirección (por ejemplo, en caso de que
se monte un sistema antirrobo) ya que
podría causar, además de la disminución
de las prestaciones del sistema y la
invalidación de la garantía, graves
problemas de seguridad, así como la no
conformidad de homologación del
vehículo.
33)Antes de efectuar cualquier
intervención de mantenimiento, apagar
siempre el motor y retirar la llave del
dispositivo de arranque activando
el bloqueo de la dirección (especialmente
cuando el vehículo se encuentra con las
ruedas levantadas del suelo). Si esto
no fuera posible (si fuera necesario que la
llave estuviera en posición MAR o que el
motor estuviera encendido), extraer el
fusible principal de protección de la
dirección asistida eléctrica.
50F0Y0646C
41

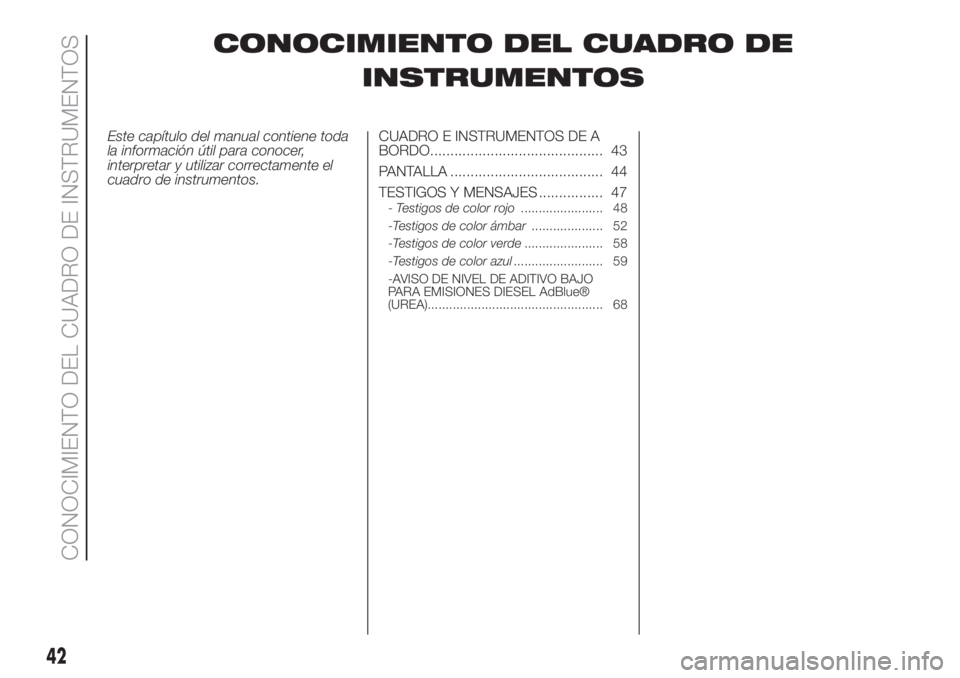

CONOCIMIENTO DEL CUADRO DE
INSTRUMENTOS
Este capítulo del manual contiene toda
la información útil para conocer,
interpretar y utilizar correctamente el
cuadro de instrumentos.CUADRO E INSTRUMENTOS DE A
BORDO........................................... 43
PANTALLA ...................................... 44

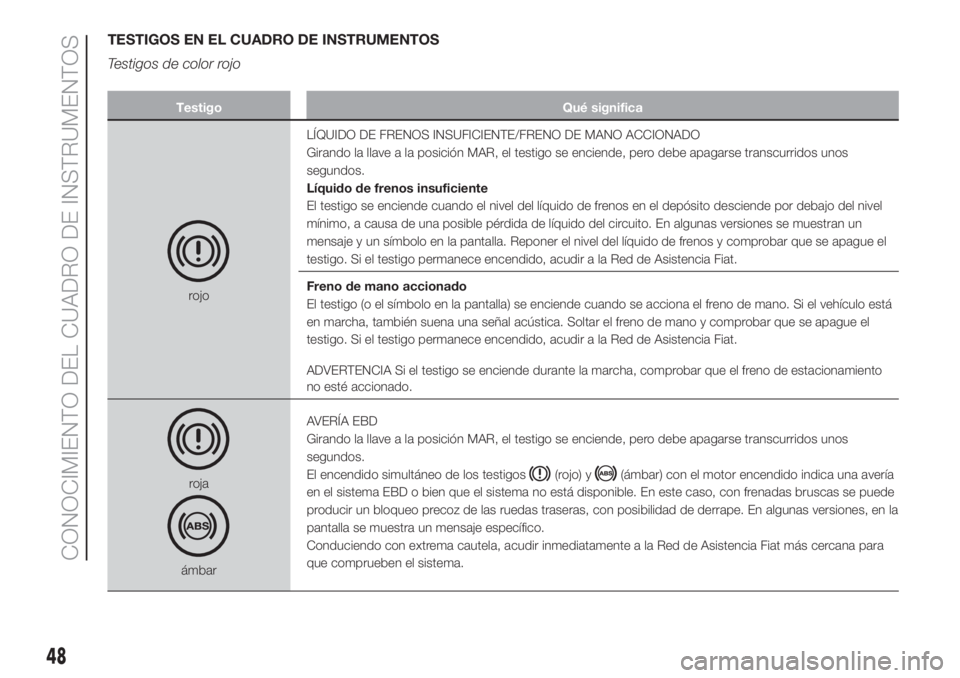

TESTIGOS Y MENSAJES ................ 47
-Testigos de color rojo....................... 48
-Testigos de color ámbar.................... 52
-Testigos de color verde...................... 58
-Testigos de color azul......................... 59
-AVISO DE NIVEL DE ADITIVO BAJO
PARA EMISIONES DIESEL AdBlue®
(UREA)................................................. 68
42
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

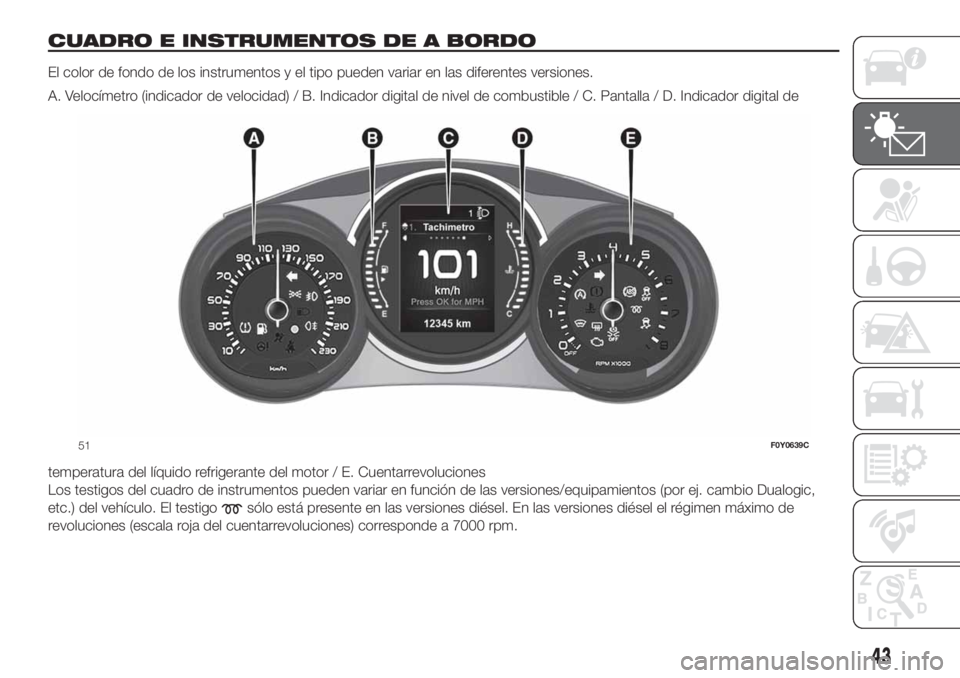

CUADRO E INSTRUMENTOS DE A BORDO
El color de fondo de los instrumentos y el tipo pueden variar en las diferentes versiones.
A. Velocímetro (indicador de velocidad) / B. Indicador digital de nivel de combustible / C. Pantalla / D. Indicador digital de
temperatura del líquido refrigerante del motor / E. Cuentarrevoluciones
Los testigos del cuadro de instrumentos pueden variar en función de las versiones/equipamientos (por ej. cambio Dualogic,
etc.) del vehículo. El testigo
sólo está presente en las versiones diésel. En las versiones diésel el régimen máximo de
revoluciones (escala roja del cuentarrevoluciones) corresponde a 7000 rpm.
51F0Y0639C
43

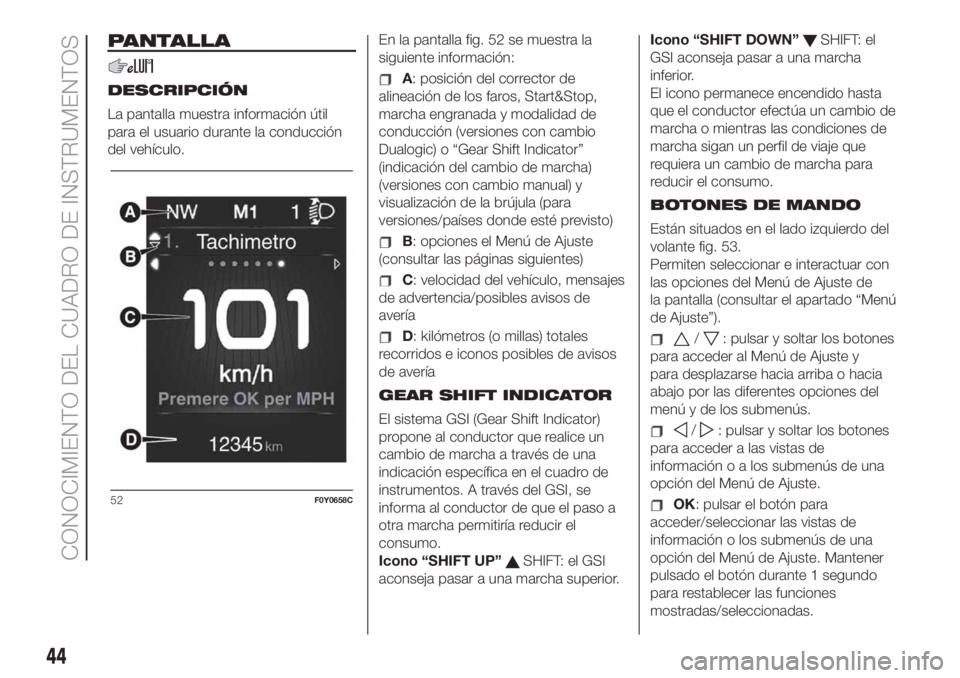

PANTALLA
DESCRIPCIÓN
La pantalla muestra información útil
para el usuario durante la conducción
del vehículo.En la pantalla fig. 52 se muestra la
siguiente información:A: posición del corrector de
alineación de los faros, Start&Stop,
marcha engranada y modalidad de
conducción (versiones con cambio
Dualogic) o “Gear Shift Indicator”
(indicación del cambio de marcha)
(versiones con cambio manual) y
visualización de la brújula (para
versiones/países donde esté previsto)
B: opciones el Menú de Ajuste
(consultar las páginas siguientes)
C: velocidad del vehículo, mensajes
de advertencia/posibles avisos de
avería
D: kilómetros (o millas) totales
recorridos e iconos posibles de avisos
de avería
GEAR SHIFT INDICATOR
El sistema GSI (Gear Shift Indicator)
propone al conductor que realice un
cambio de marcha a través de una
indicación específica en el cuadro de
instrumentos. A través del GSI, se
informa al conductor de que el paso a
otra marcha permitiría reducir el
consumo.
Icono “SHIFT UP”
SHIFT: el GSI
aconseja pasar a una marcha superior.Icono “SHIFT DOWN”
SHIFT: el
GSI aconseja pasar a una marcha
inferior.
El icono permanece encendido hasta
que el conductor efectúa un cambio de
marcha o mientras las condiciones de
marcha sigan un perfil de viaje que
requiera un cambio de marcha para
reducir el consumo.
BOTONES DE MANDO
Están situados en el lado izquierdo del
volante fig. 53.
Permiten seleccionar e interactuar con
las opciones del Menú de Ajuste de
la pantalla (consultar el apartado “Menú
de Ajuste”).
/: pulsar y soltar los botones
para acceder al Menú de Ajuste y
para desplazarse hacia arriba o hacia
abajo por las diferentes opciones del
menú y de los submenús.
/: pulsar y soltar los botones
para acceder a las vistas de
información o a los submenús de una
opción del Menú de Ajuste.
OK: pulsar el botón para
acceder/seleccionar las vistas de
información o los submenús de una
opción del Menú de Ajuste. Mantener
pulsado el botón durante 1 segundo
para restablecer las funciones
mostradas/seleccionadas.52F0Y0658C
44
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

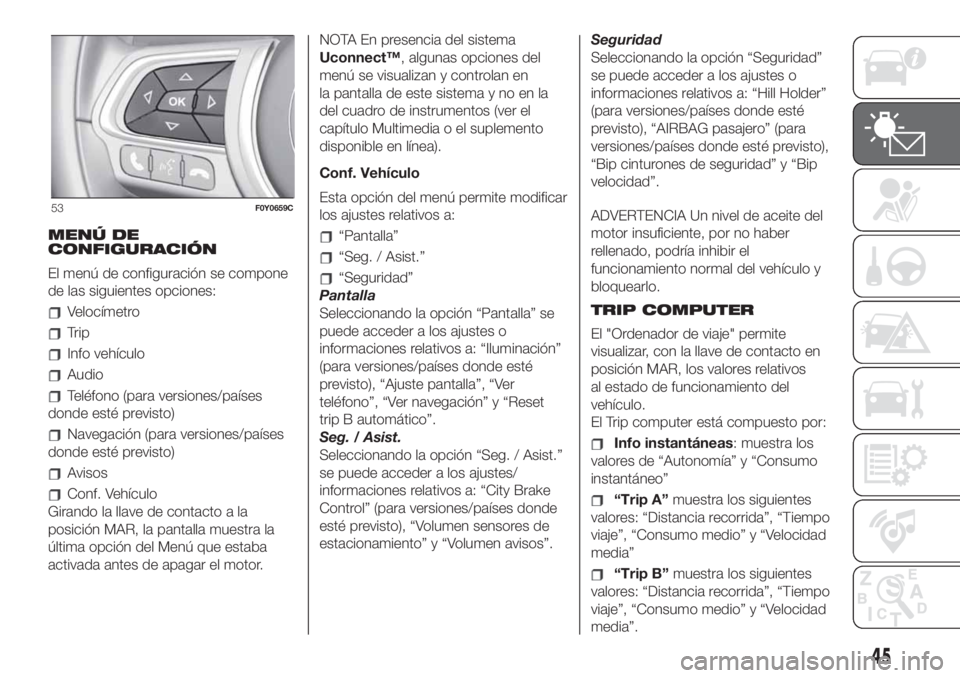

MENÚ DE
CONFIGURACIÓN
El menú de configuración se compone
de las siguientes opciones:
Velocímetro
Trip
Info vehículo
Audio
Teléfono (para versiones/países
donde esté previsto)
Navegación (para versiones/países
donde esté previsto)
Avisos
Conf. Vehículo
Girando la llave de contacto a la
posición MAR, la pantalla muestra la
última opción del Menú que estaba
activada antes de apagar el motor.NOTA En presencia del sistema
Uconnect™, algunas opciones del
menú se visualizan y controlan en
la pantalla de este sistema y no en la
del cuadro de instrumentos (ver el
capítulo Multimedia o el suplemento
disponible en línea).
Conf. Vehículo
Esta opción del menú permite modificar
los ajustes relativos a:
“Pantalla”
“Seg. / Asist.”
“Seguridad”
Pantalla
Seleccionando la opción “Pantalla” se
puede acceder a los ajustes o
informaciones relativos a: “Iluminación”
(para versiones/países donde esté
previsto), “Ajuste pantalla”, “Ver
teléfono”, “Ver navegación” y “Reset
trip B automático”.
Seg. / Asist.
Seleccionando la opción “Seg. / Asist.”
se puede acceder a los ajustes/
informaciones relativos a: “City Brake
Control” (para versiones/países donde
esté previsto), “Volumen sensores de
estacionamiento” y “Volumen avisos”.Seguridad
Seleccionando la opción “Seguridad”
se puede acceder a los ajustes o
informaciones relativos a: “Hill Holder”
(para versiones/países donde esté
previsto), “AIRBAG pasajero” (para
versiones/países donde esté previsto),
“Bip cinturones de seguridad” y “Bip
velocidad”.
ADVERTENCIA Un nivel de aceite del
motor insuficiente, por no haber
rellenado, podría inhibir el
funcionamiento normal del vehículo y
bloquearlo.
TRIP COMPUTER
El "Ordenador de viaje" permite
visualizar, con la llave de contacto en
posición MAR, los valores relativos
al estado de funcionamiento del
vehículo.
El Trip computer está compuesto por:
Info instantáneas: muestra los
valores de “Autonomía” y “Consumo
instantáneo”
“Trip A”muestra los siguientes
valores: “Distancia recorrida”, “Tiempo
viaje”, “Consumo medio” y “Velocidad
media”
“Trip B”muestra los siguientes
valores: “Distancia recorrida”, “Tiempo
viaje”, “Consumo medio” y “Velocidad
media”.
53F0Y0659C
45

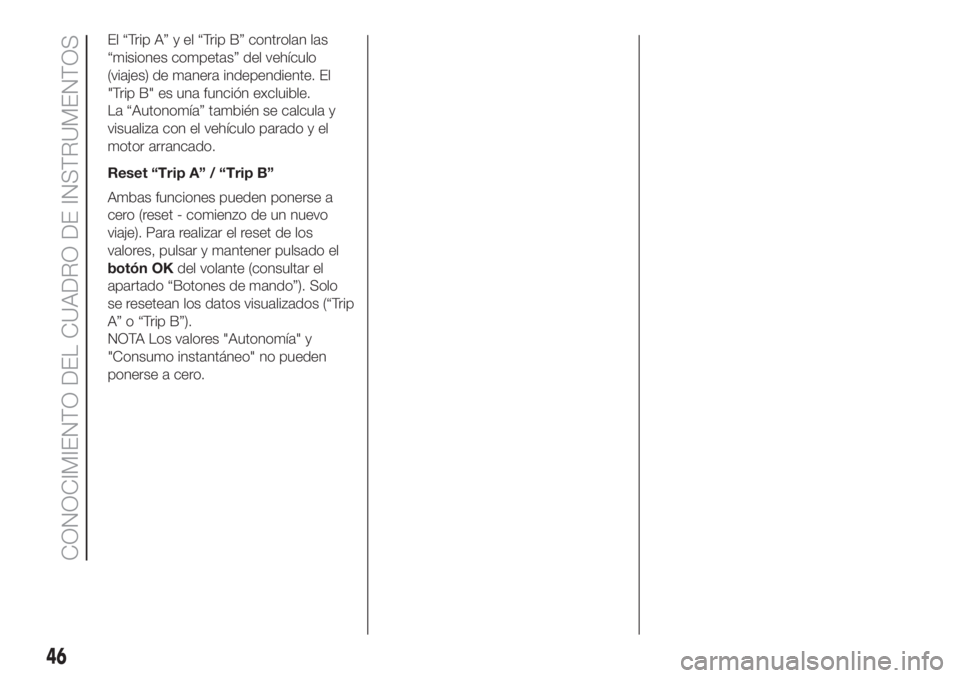

El “Trip A” y el “Trip B” controlan las
“misiones competas” del vehículo
(viajes) de manera independiente. El
"Trip B" es una función excluible.
La “Autonomía” también se calcula y
visualiza con el vehículo parado y el
motor arrancado.
Reset “Trip A” / “Trip B”
Ambas funciones pueden ponerse a
cero (reset - comienzo de un nuevo
viaje). Para realizar el reset de los
valores, pulsar y mantener pulsado el
botón OKdel volante (consultar el
apartado “Botones de mando”). Solo
se resetean los datos visualizados (“Trip
A” o “Trip B”).
NOTA Los valores "Autonomía" y
"Consumo instantáneo" no pueden
ponerse a cero.
46
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

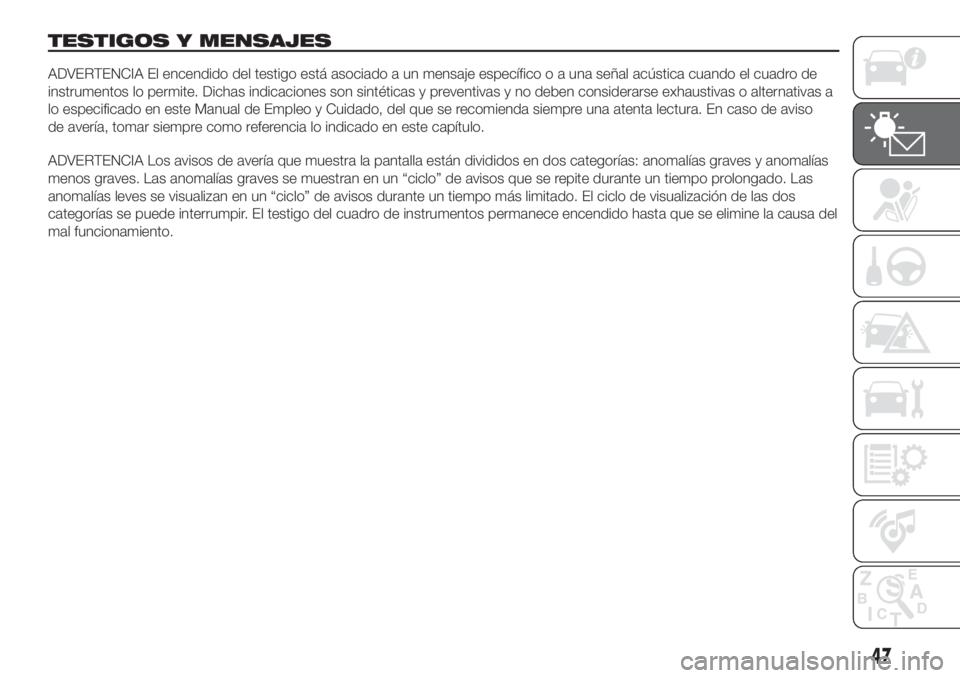

TESTIGOS Y MENSAJES
ADVERTENCIA El encendido del testigo está asociado a un mensaje específico o a una señal acústica cuando el cuadro de
instrumentos lo permite. Dichas indicaciones son sintéticas y preventivas y no deben considerarse exhaustivas o alternativas a
lo especificado en este Manual de Empleo y Cuidado, del que se recomienda siempre una atenta lectura. En caso de aviso
de avería, tomar siempre como referencia lo indicado en este capítulo.
ADVERTENCIA Los avisos de avería que muestra la pantalla están divididos en dos categorías: anomalías graves y anomalías
menos graves. Las anomalías graves se muestran en un “ciclo” de avisos que se repite durante un tiempo prolongado. Las
anomalías leves se visualizan en un “ciclo” de avisos durante un tiempo más limitado. El ciclo de visualización de las dos
categorías se puede interrumpir. El testigo del cuadro de instrumentos permanece encendido hasta que se elimine la causa del
mal funcionamiento.
47

TESTIGOS EN EL CUADRO DE INSTRUMENTOS
Testigos de color rojo
Testigo Qué significa
rojoLÍQUIDO DE FRENOS INSUFICIENTE/FRENO DE MANO ACCIONADO
Girando la llave a la posición MAR, el testigo se enciende, pero debe apagarse transcurridos unos
segundos.
Líquido de frenos insuficiente
El testigo se enciende cuando el nivel del líquido de frenos en el depósito desciende por debajo del nivel
mínimo, a causa de una posible pérdida de líquido del circuito. En algunas versiones se muestran un
mensaje y un símbolo en la pantalla. Reponer el nivel del líquido de frenos y comprobar que se apague el
testigo. Si el testigo permanece encendido, acudir a la Red de Asistencia Fiat.
Freno de mano accionado
El testigo (o el símbolo en la pantalla) se enciende cuando se acciona el freno de mano. Si el vehículo está
en marcha, también suena una señal acústica. Soltar el freno de mano y comprobar que se apague el
testigo. Si el testigo permanece encendido, acudir a la Red de Asistencia Fiat.
ADVERTENCIA Si el testigo se enciende durante la marcha, comprobar que el freno de estacionamiento
no esté accionado.
roja
ámbarAVERÍA EBD
Girando la llave a la posición MAR, el testigo se enciende, pero debe apagarse transcurridos unos
segundos.
El encendido simultáneo de los testigos
(rojo) y(ámbar) con el motor encendido indica una avería
en el sistema EBD o bien que el sistema no está disponible. En este caso, con frenadas bruscas se puede
producir un bloqueo precoz de las ruedas traseras, con posibilidad de derrape. En algunas versiones, en la
pantalla se muestra un mensaje específico.
Conduciendo con extrema cautela, acudir inmediatamente a la Red de Asistencia Fiat más cercana para
que comprueben el sistema.
48
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
