AKO PREGORI ŽARULJA
UNUTARNJEG SVJETLA
PREDNJE STROPNO SVJETLO
Izvedbe bez zrcala za nadzor stražnjih sjedala
Za zamjenu žarulje, učinite slijedeće:

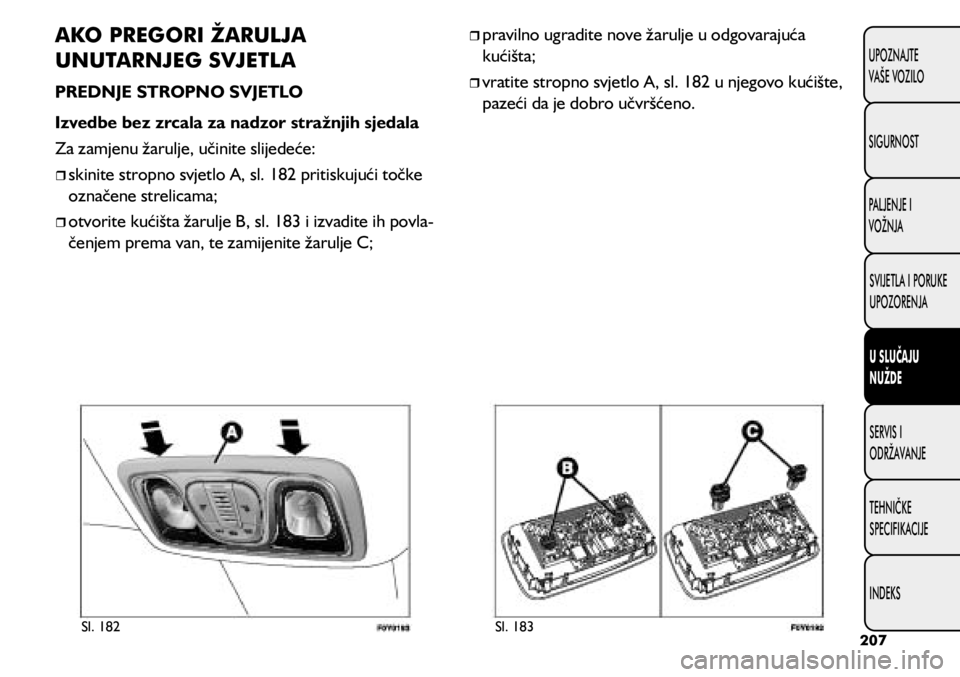

ˆskinite stropno svjetlo A, sl. 182 pritiskujući točke
označene strelicama;

ˆotvorite kućišta žarulje B, sl. 183 i izvadite ih povla -
čenjem prema van, te zamijenite žarulje C;

ˆpravilno ugradite nove žarulje u odgovarajuća
kućišta;

ˆvratite stropno svjetlo A, sl. 182 u njegovo kućište,
pazeći da je dobro učvršćeno.
207
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLUČAJU
NUŽDE
SERVIS I
ODRŽAVANJE
TEHNIČKE
SPECIFIKACIJE
INDEKS

Izvedbe sa zrcalom za nadzor stražnjih sjedala
(ako je ugrađeno)
Za zamjenu žarulje učinite slijedeće:

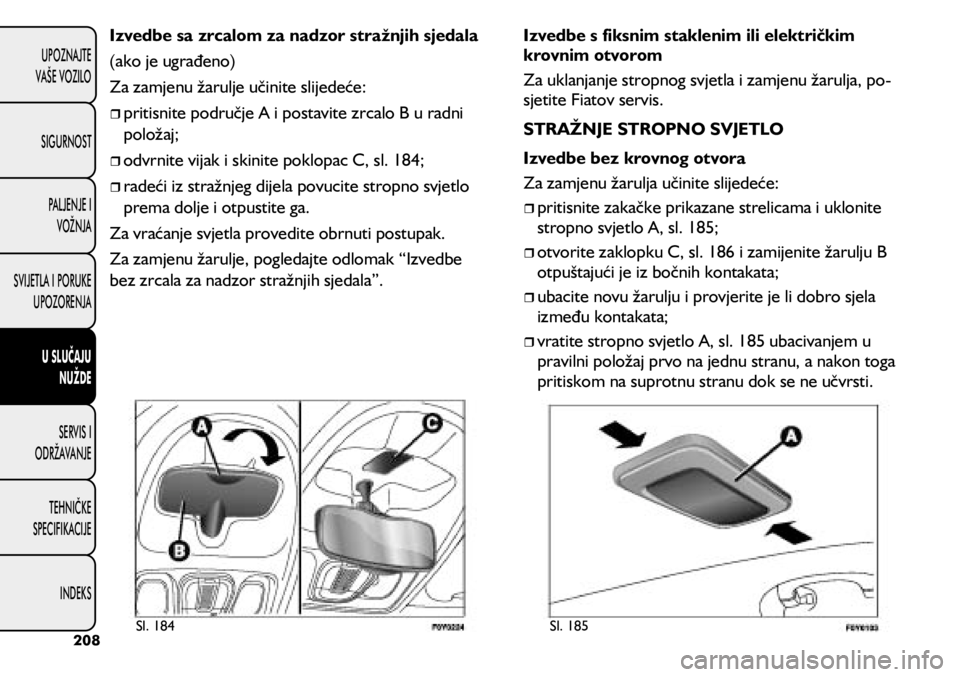

ˆpritisnite područje A i postavite zrcalo B u radni
položaj;

ˆodvrnite vijak i skinite poklopac C, sl. 184;

ˆradeći iz stražnjeg dijela povucite stropno svjetlo
prema dolje i otpustite ga.
Za vraćanje svjetla provedite obrnuti postupak.
Za zamjenu žarulje, pogledajte odlomak “Izvedbe
bez zrcala za nadzor stražnjih sjedala”. Izvedbe s fiksnim staklenim ili električkim
krovnim otvorom
Za uklanjanje stropnog svjetla i zamjenu žarulja, po
-
sjetite Fiatov servis.
STRAŽNJE STROPNO SVJETLO
Izvedbe bez krovnog otvora
Za zamjenu žarulja učinite slijedeće:

ˆpritisnite zakačke prikazane strelicama i uklonite
stropno svjetlo A, sl. 185;

ˆotvorite zaklopku C, sl. 186 i zamijenite žarulju B
otpuštajući je iz bočnih kontakata;

ˆubacite novu žarulju i provjerite je li dobro sjela
između kontakata;

ˆvratite stropno svjetlo A, sl. 185 ubacivanjem u
pravilni položaj prvo na jednu stranu, a nakon toga
pritiskom na suprotnu stranu dok se ne učvrsti.
Sl. 184 Sl. 185208
UPOZNAJTE
VAŠE VOZILO
SIGURNOST PALJENJE I
VOŽNJA
SVIJETLA I PORUKE UPOZORENJA
U SLUČAJU NUŽDE
SERVIS I
ODRŽAVANJE
TEHNIČKE
SPECIFIKACIJE
INDEKS

Izvedbe s krovnim otvorom
(ako je ugrađen)
Za zamjenu žarulja učinite slijedeće:

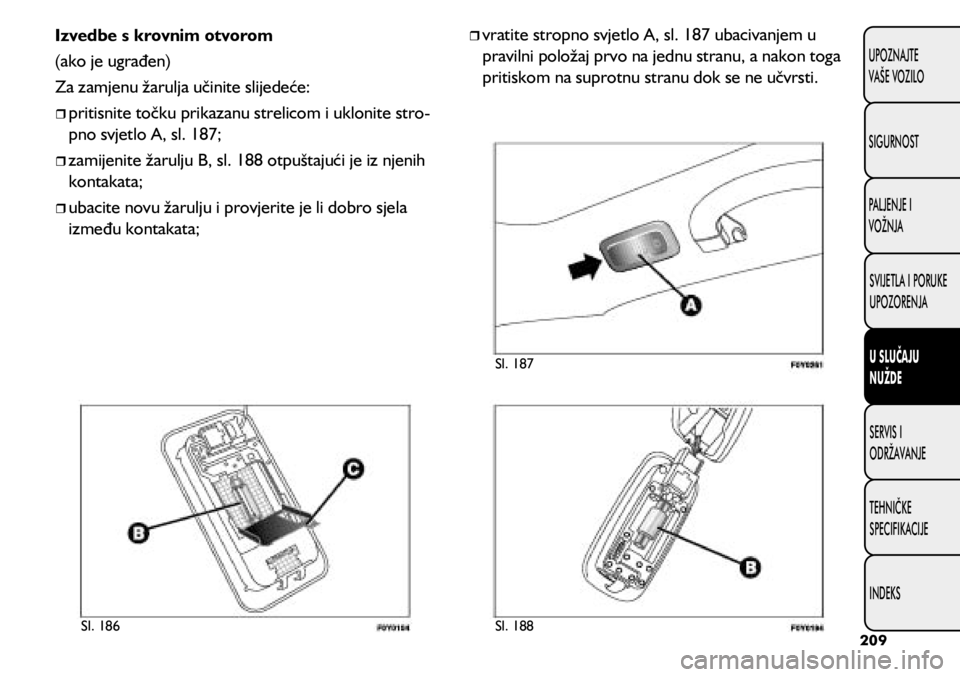

ˆpritisnite točku prikazanu strelicom i uklonite stro -
pno svjetlo A, sl. 187;

ˆzamijenite žarulju B, sl. 188 otpuštajući je iz njenih
kontakata;

ˆubacite novu žarulju i provjerite je li dobro sjela
između kontakata;

ˆvratite stropno svjetlo A, sl. 187 ubacivanjem u
pravilni položaj prvo na jednu stranu, a nakon toga
pritiskom na suprotnu stranu dok se ne učvrsti.
Sl. 186 Sl. 187
Sl. 188209
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLUČAJU
NUŽDE
SERVIS I
ODRŽAVANJE
TEHNIČKE
SPECIFIKACIJE
INDEKS

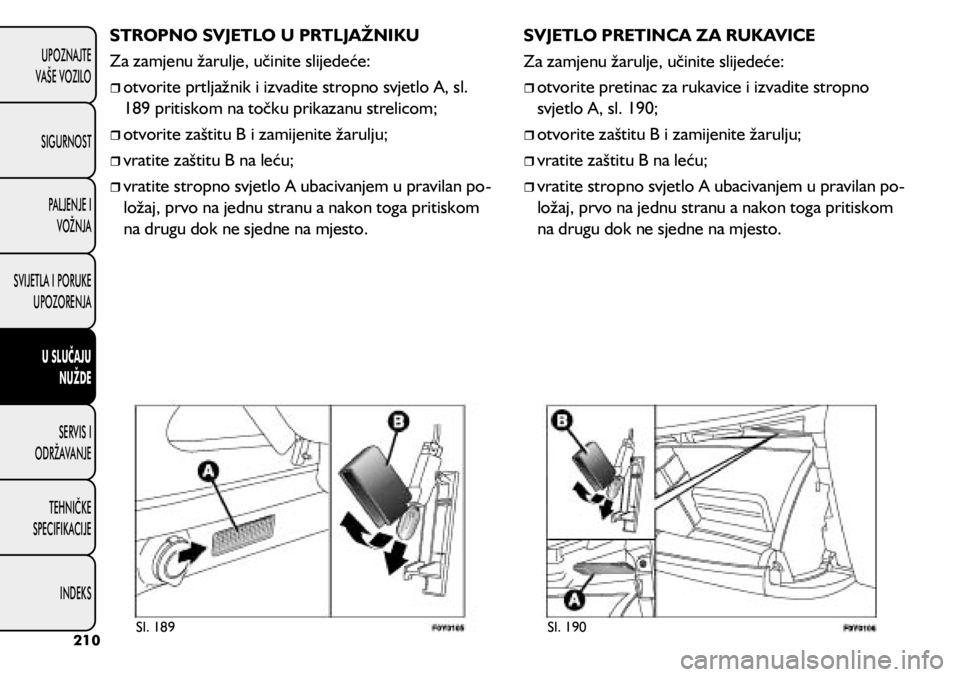

STROPNO SVJETLO U PRTLJAŽNIKU
Za zamjenu žarulje, učinite slijedeće:

ˆotvorite prtljažnik i izvadite stropno svjetlo A, sl.
189 pritiskom na točku prikazanu strelicom;

ˆotvorite zaštitu B i zamijenite žarulju;

ˆvratite zaštitu B na leću;

ˆvratite stropno svjetlo A ubacivanjem u pravilan po -
ložaj, prvo na jednu stranu a nakon toga pritiskom
na drugu dok ne sjedne na mjesto. SVJETLO PRETINCA ZA RUKAVICE
Za zamjenu žarulje, učinite slijedeće:

ˆotvorite pretinac za rukavice i izvadite stropno
svjetlo A, sl. 190;

ˆotvorite zaštitu B i zamijenite žarulju;

ˆvratite zaštitu B na leću;

ˆvratite stropno svjetlo A ubacivanjem u pravilan po -
ložaj, prvo na jednu stranu a nakon toga pritiskom
na drugu dok ne sjedne na mjesto.
Sl. 189 Sl. 190210
UPOZNAJTE
VAŠE VOZILO
SIGURNOST PALJENJE I
VOŽNJA
SVIJETLA I PORUKE UPOZORENJA
U SLUČAJU NUŽDE
SERVIS I
ODRŽAVANJE
TEHNIČKE
SPECIFIKACIJE
INDEKS

Ako osigurač ponovno pregori radi
provjere vozila obratite se ovlaštenom Fiat
servisu.
UPOZORENJE
Nikada nemojte zamijeniti pregoreni
osigurač s metalnim žicama ili drugim
recikliranim materijalom.
UPOZORENJE
Nikad ne zamjenjujte osigurač osiguračem
veće nazivne vrijednosti: OPASNOST OD
POŽARA.
UPOZORENJE
Ako se opći osigurač (MEGA-FUSE, MIDI-
FUSE, MAXI-FUSE) aktivira, obratite se
ovlaštenim Fiat servisu.
UPOZORENJE
Sl. 191

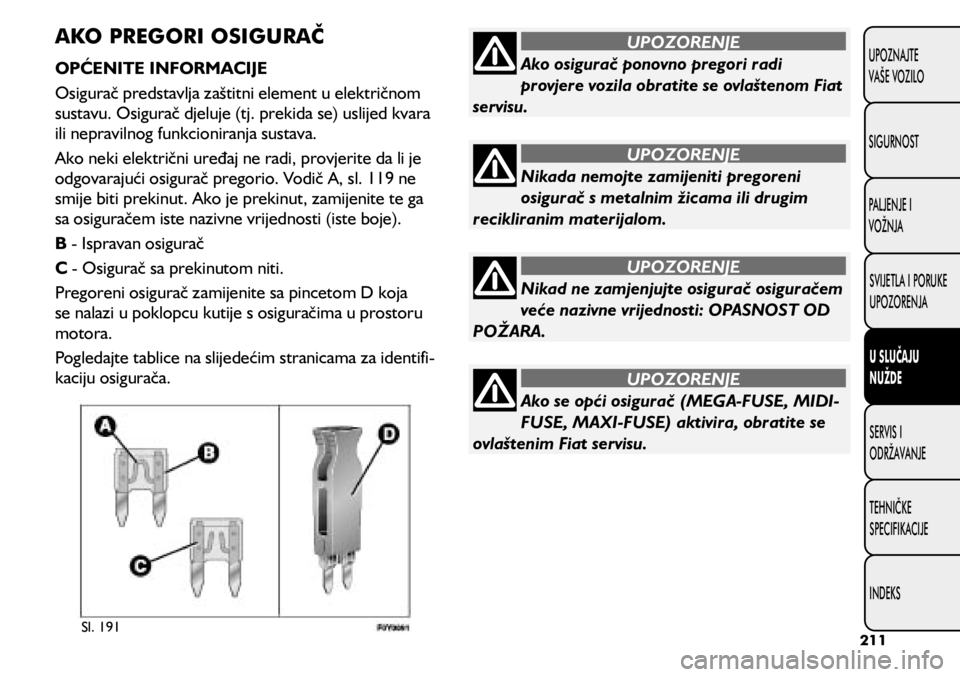

AKO PREGORI OSIGURAČ
OPĆENITE INFORMACIJE
Osigurač predstavlja zaštitni element u električnom
sustavu. Osigurač djeluje (tj. prekida se) uslijed kvara
ili nepravilnog funkcioniranja sustava.
Ako neki električni uređaj ne radi, provjerite da li je
odgovarajući osigurač pregorio. Vodič A, sl. 119 ne
smije biti prekinut. Ako je prekinut, zamijenite te ga
sa osiguračem iste nazivne vrijednosti (iste boje).
B - Ispravan osigurač
C - Osigurač sa prekinutom niti.
Pregoreni osigurač zamijenite sa pincetom D koja
se nalazi u poklopcu kutije s osiguračima u prostoru
motora.
Pogledajte tablice na slijedećim stranicama za identifi -
kaciju osigurača.
211
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLUČAJU
NUŽDE
SERVIS I
ODRŽAVANJE
TEHNI

Prije zamjene osigurača provjerite da li ste
izvadili kontakt ključ i da su sva trošila na
vozilu isključena.
UPOZORENJE
Ako pregori općeniti zaštitni osigurač za
sigurnosne sustave (sustav zračnih jastuka,
kočioni sustav), pogonskog sustava (sustav moto -
ra, sustav mjenjača) ili sustava upravljanja, kon -
taktirajte ovlašteni Fiat servis.
UPOZORENJE
LOKACIJE OSIGURAČA
Kutija s osiguračima u prostoru motora

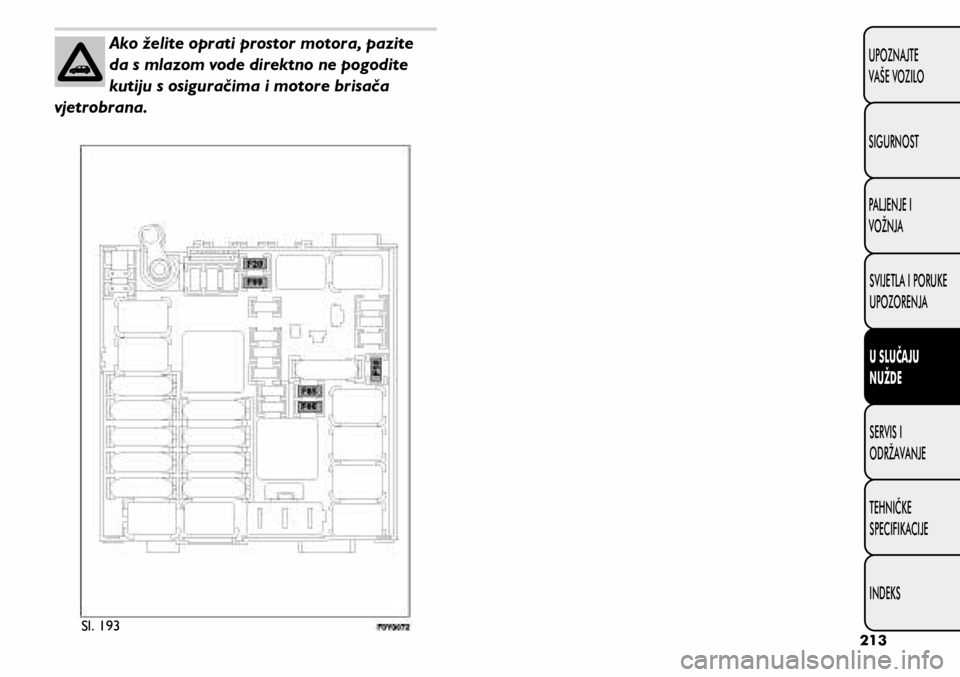

Kutija se nalazi sa strane akumulatora, sl. 193.
Za pristup osiguračima, učinite slijedeće:

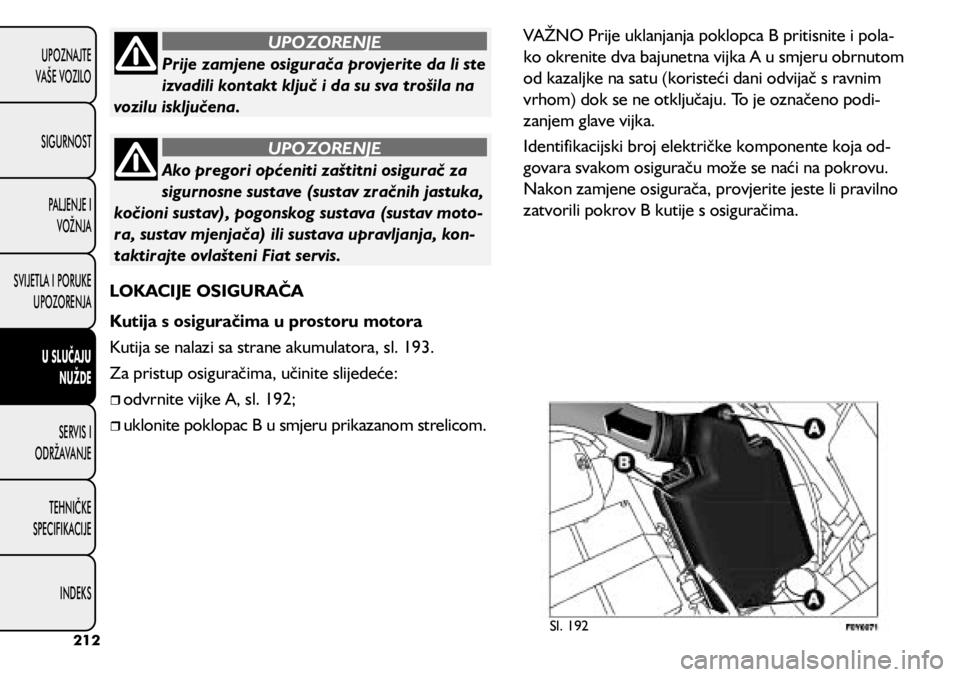

ˆodvrnite vijke A, sl. 192;

ˆuklonite poklopac B u smjeru prikazanom strelicom. VAŽNO Prije uklanjanja poklopca B pritisnite i pola
-
ko okrenite dva bajunetna vijka A u smjeru obrnutom
od kazaljke na satu (koristeći dani odvijač s ravnim
vrhom) dok se ne otključaju. To je označeno podi-
zanjem glave vijka.
Identifikacijski broj električke komponente koja od -
govara svakom osiguraču može se naći na pokrovu.
Nakon zamjene osigurača, provjerite jeste li pravilno
zatvorili pokrov B kutije s osiguračima.
Sl. 192212
UPOZNAJTE
VAŠE VOZILO
SIGURNOST PALJENJE I
VOŽNJA
SVIJETLA I PORUKE UPOZORENJA
U SLUČAJU NUŽDE
SERVIS I
ODRŽAVANJE
TEHNI

Sl. 193
Ako želite oprati prostor motora, pazite
da s mlazom vode direktno ne pogodite
kutiju s osiguračima i motore brisača
vjetrobrana.
213
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLU

Kutija s osiguračima u putničkoj kabini

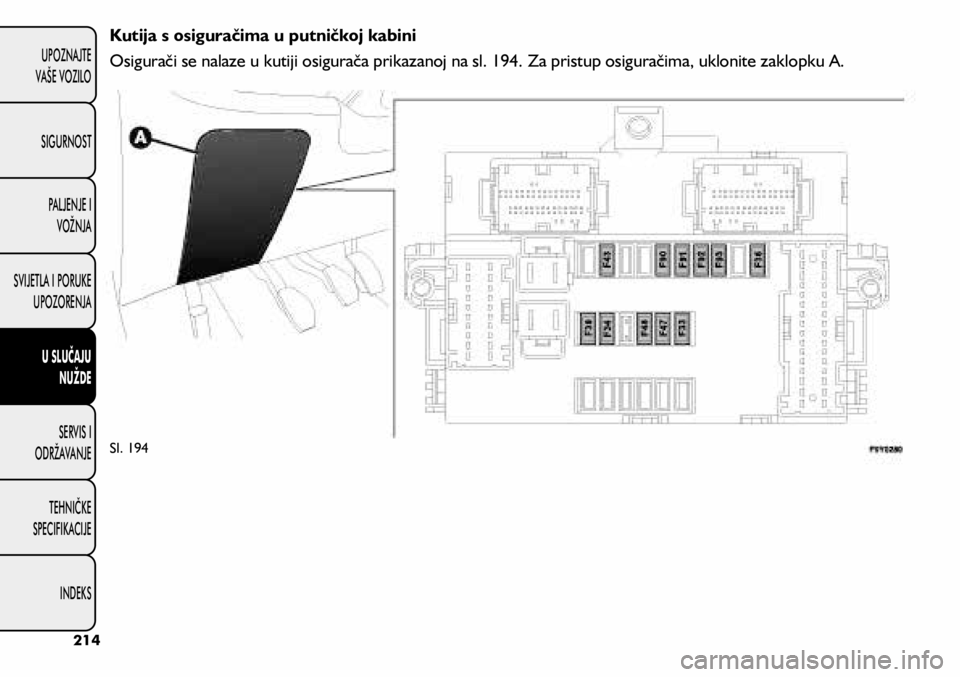

Osigurači se nalaze u kutiji osigurača prikazanoj na sl. 194. Za pristup osiguračima, uklonite zaklopku A.
Sl. 194
214
UPOZNAJTE
VAŠE VOZILO
SIGURNOST PALJENJE I
VOŽNJA
SVIJETLA I PORUKE UPOZORENJA
U SLUČAJU NUŽDE
SERVIS I
ODRŽAVANJE
TEHNIČKE
SPECIFIKACIJE
INDEKS

Sl. 195
Kutija s osiguračima u prtljažniku

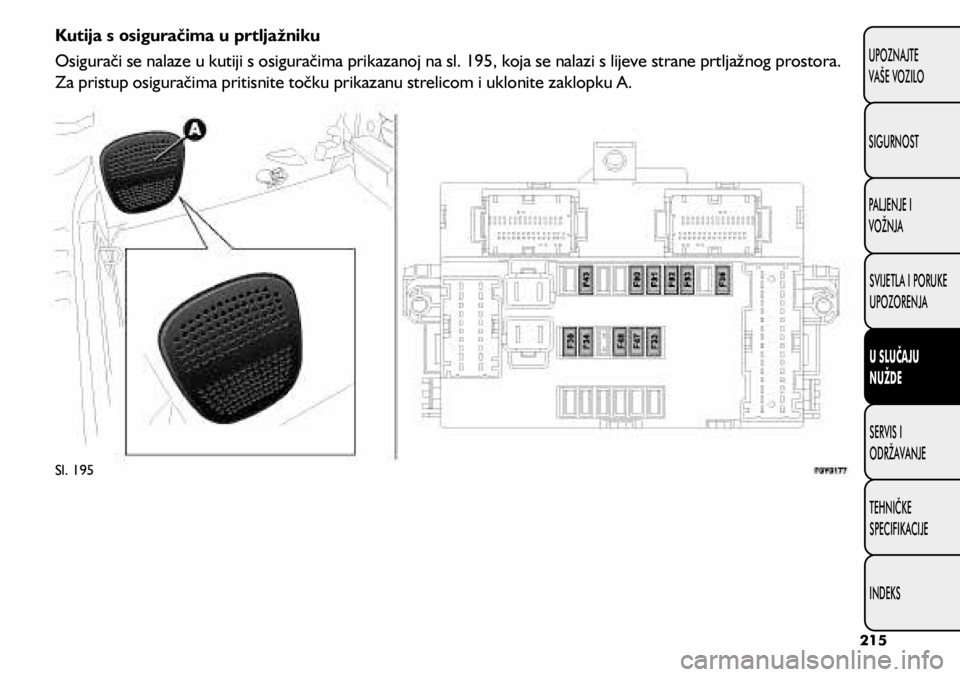

Osigurači se nalaze u kutiji s osiguračima prikazanoj na sl. 195, koja se nalazi s lijeve strane prtljažnog prostora.
Za pristup osiguračima pritisnite točku prikazanu strelicom i uklonite zaklopku A.
215
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLUČAJU
NUŽDE
SERVIS I
ODRŽAVANJE
TEHNIČKE
SPECIFIKACIJE
INDEKS

KUTIJA S OSIGURAČIMA U PROSTORU MOTORA
Sl. 193
PotrošačiOSIGURAČAMPERA
