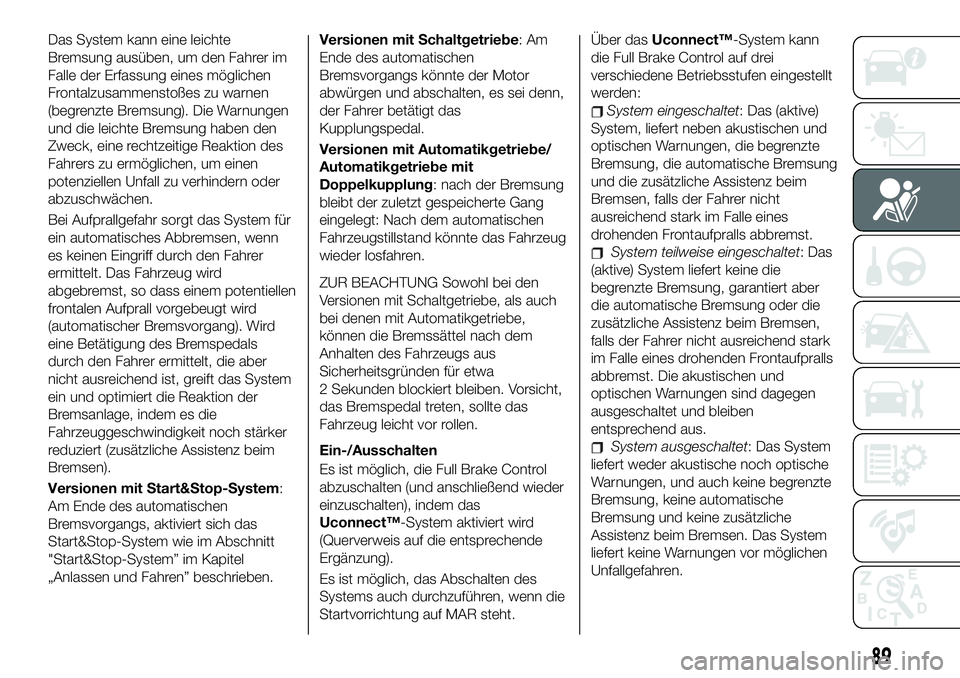

Das System kann eine leichte
Bremsung ausüben, um den Fahrer im
Falle der Erfassung eines möglichen
Frontalzusammenstoßes zu warnen
(begrenzte Bremsung). Die Warnungen
und die leichte Bremsung haben den
Zweck, eine rechtzeitige Reaktion des
Fahrers zu ermöglichen, um einen
potenziellen Unfall zu verhindern oder
abzuschwächen.
Bei Aufprallgefahr sorgt das System für
ein automatisches Abbremsen, wenn
es keinen Eingriff durch den Fahrer
ermittelt. Das Fahrzeug wird
abgebremst, so dass einem potentiellen
frontalen Aufprall vorgebeugt wird
(automatischer Bremsvorgang). Wird
eine Betätigung des Bremspedals
durch den Fahrer ermittelt, die aber
nicht ausreichend ist, greift das System
ein und optimiert die Reaktion der
Bremsanlage, indem es die
Fahrzeuggeschwindigkeit noch stärker
reduziert (zusätzliche Assistenz beim
Bremsen).
Versionen mit Start&Stop-System:
Am Ende des automatischen
Bremsvorgangs, aktiviert sich das
Start&Stop-System wie im Abschnitt
"Start&Stop-System” im Kapitel
„Anlassen und Fahren” beschrieben.Versionen mit Schaltgetriebe:Am
Ende des automatischen
Bremsvorgangs könnte der Motor
abwürgen und abschalten, es sei denn,
der Fahrer betätigt das
Kupplungspedal.
Versionen mit Automatikgetriebe/
Automatikgetriebe mit
Doppelkupplung: nach der Bremsung
bleibt der zuletzt gespeicherte Gang
eingelegt: Nach dem automatischen
Fahrzeugstillstand könnte das Fahrzeug
wieder losfahren.
ZUR BEACHTUNG Sowohl bei den
Versionen mit Schaltgetriebe, als auch
bei denen mit Automatikgetriebe,
können die Bremssättel nach dem
Anhalten des Fahrzeugs aus
Sicherheitsgründen für etwa
2 Sekunden blockiert bleiben. Vorsicht,
das Bremspedal treten, sollte das
Fahrzeug leicht vor rollen.
Ein-/Ausschalten
Es ist möglich, die Full Brake Control
abzuschalten (und anschließend wieder
einzuschalten), indem das
Uconnect™-System aktiviert wird
(Querverweis auf die entsprechende
Ergänzung).
Es ist möglich, das Abschalten des
Systems auch durchzuführen, wenn die
Startvorrichtung auf MAR steht.Über dasUconnect™-System kann
die Full Brake Control auf drei
verschiedene Betriebsstufen eingestellt
werden:
System eingeschaltet: Das (aktive)
System, liefert neben akustischen und
optischen Warnungen, die begrenzte
Bremsung, die automatische Bremsung
und die zusätzliche Assistenz beim
Bremsen, falls der Fahrer nicht
ausreichend stark im Falle eines
drohenden Frontaufpralls abbremst.
System teilweise eingeschaltet: Das
(aktive) System liefert keine die
begrenzte Bremsung, garantiert aber
die automatische Bremsung oder die
zusätzliche Assistenz beim Bremsen,
falls der Fahrer nicht ausreichend stark
im Falle eines drohenden Frontaufpralls
abbremst. Die akustischen und
optischen Warnungen sind dagegen
ausgeschaltet und bleiben
entsprechend aus.
System ausgeschaltet: Das System
liefert weder akustische noch optische
Warnungen, und auch keine begrenzte
Bremsung, keine automatische
Bremsung und keine zusätzliche
Assistenz beim Bremsen. Das System
liefert keine Warnungen vor möglichen
Unfallgefahren.
89

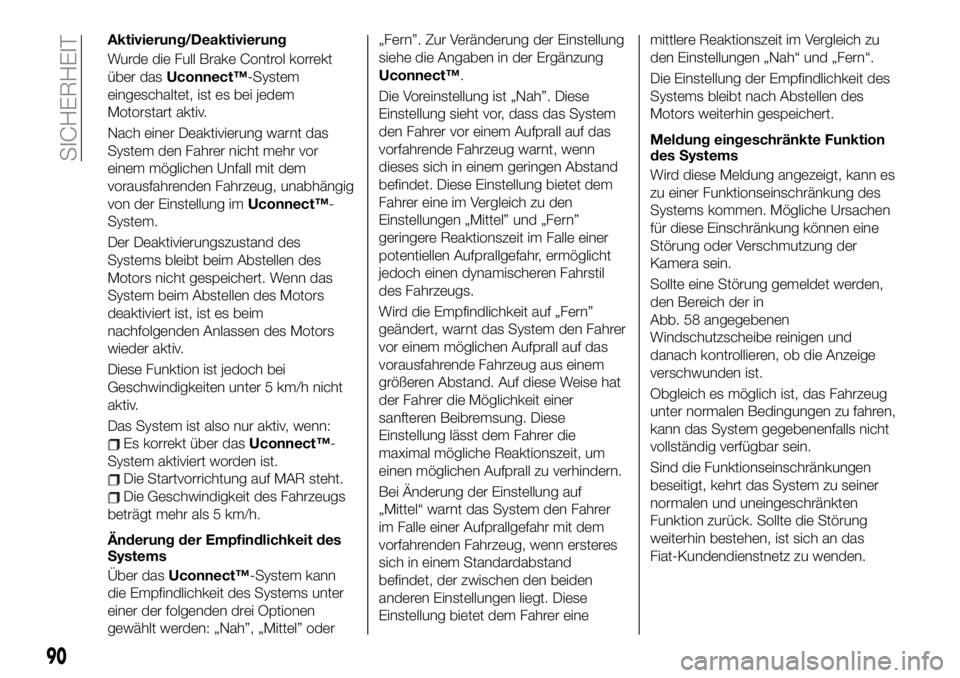

Aktivierung/Deaktivierung
Wurde die Full Brake Control korrekt
über dasUconnect™-System
eingeschaltet, ist es bei jedem
Motorstart aktiv.
Nach einer Deaktivierung warnt das
System den Fahrer nicht mehr vor
einem möglichen Unfall mit dem
vorausfahrenden Fahrzeug, unabhängig
von der Einstellung imUconnect™-
System.
Der Deaktivierungszustand des
Systems bleibt beim Abstellen des
Motors nicht gespeichert. Wenn das
System beim Abstellen des Motors
deaktiviert ist, ist es beim
nachfolgenden Anlassen des Motors
wieder aktiv.
Diese Funktion ist jedoch bei
Geschwindigkeiten unter 5 km/h nicht
aktiv.
Das System ist also nur aktiv, wenn:
Es korrekt über dasUconnect™-
System aktiviert worden ist.
Die Startvorrichtung auf MAR steht.
Die Geschwindigkeit des Fahrzeugs
beträgt mehr als 5 km/h.
Änderung der Empfindlichkeit des
Systems
Über dasUconnect™-System kann
die Empfindlichkeit des Systems unter
einer der folgenden drei Optionen
gewählt werden: „Nah”, „Mittel” oder„Fern”. Zur Veränderung der Einstellung
siehe die Angaben in der Ergänzung
Uconnect™.
Die Voreinstellung ist „Nah”. Diese
Einstellung sieht vor, dass das System
den Fahrer vor einem Aufprall auf das
vorfahrende Fahrzeug warnt, wenn
dieses sich in einem geringen Abstand
befindet. Diese Einstellung bietet dem
Fahrer eine im Vergleich zu den
Einstellungen „Mittel” und „Fern”
geringere Reaktionszeit im Falle einer
potentiellen Aufprallgefahr, ermöglicht
jedoch einen dynamischeren Fahrstil
des Fahrzeugs.
Wird die Empfindlichkeit auf „Fern”
geändert, warnt das System den Fahrer
vor einem möglichen Aufprall auf das
vorausfahrende Fahrzeug aus einem
größeren Abstand. Auf diese Weise hat
der Fahrer die Möglichkeit einer
sanfteren Beibremsung. Diese
Einstellung lässt dem Fahrer die
maximal mögliche Reaktionszeit, um
einen möglichen Aufprall zu verhindern.
Bei Änderung der Einstellung auf
„Mittel“ warnt das System den Fahrer
im Falle einer Aufprallgefahr mit dem
vorfahrenden Fahrzeug, wenn ersteres
sich in einem Standardabstand
befindet, der zwischen den beiden
anderen Einstellungen liegt. Diese
Einstellung bietet dem Fahrer einemittlere Reaktionszeit im Vergleich zu
den Einstellungen „Nah“ und „Fern“.
Die Einstellung der Empfindlichkeit des
Systems bleibt nach Abstellen des
Motors weiterhin gespeichert.
Meldung eingeschränkte Funktion
des Systems
Wird diese Meldung angezeigt, kann es
zu einer Funktionseinschränkung des
Systems kommen. Mögliche Ursachen
für diese Einschränkung können eine
Störung oder Verschmutzung der
Kamera sein.
Sollte eine Störung gemeldet werden,
den Bereich der in
Abb. 58 angegebenen
Windschutzscheibe reinigen und
danach kontrollieren, ob die Anzeige
verschwunden ist.
Obgleich es möglich ist, das Fahrzeug
unter normalen Bedingungen zu fahren,
kann das System gegebenenfalls nicht
vollständig verfügbar sein.
Sind die Funktionseinschränkungen
beseitigt, kehrt das System zu seiner
normalen und uneingeschränkten
Funktion zurück. Sollte die Störung
weiterhin bestehen, ist sich an das
Fiat-Kundendienstnetz zu wenden.
90
SICHERHEIT

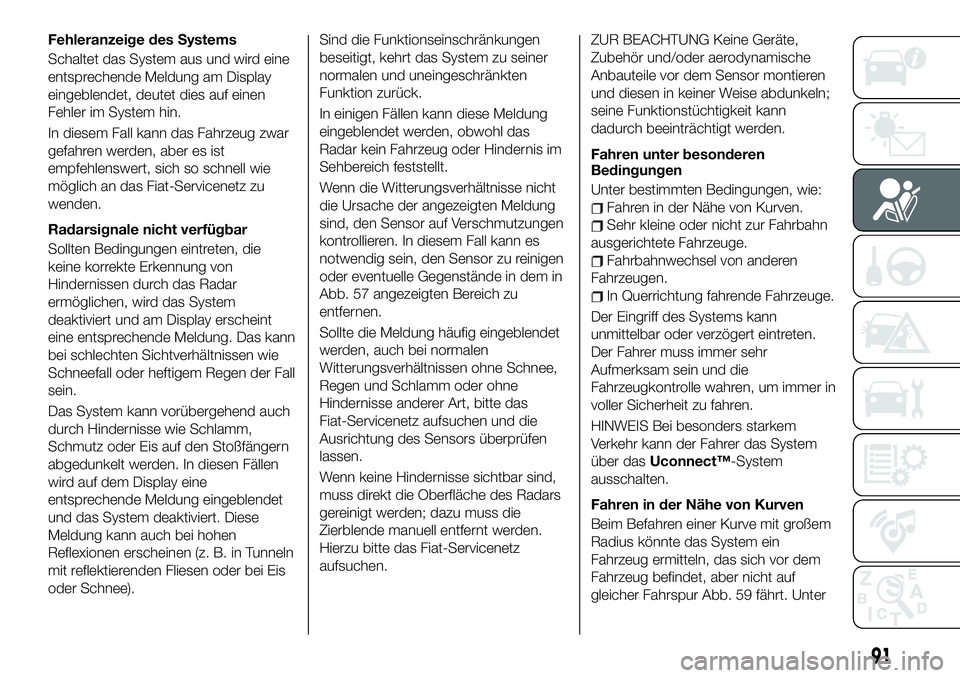

Fehleranzeige des Systems
Schaltet das System aus und wird eine
entsprechende Meldung am Display
eingeblendet, deutet dies auf einen
Fehler im System hin.
In diesem Fall kann das Fahrzeug zwar
gefahren werden, aber es ist
empfehlenswert, sich so schnell wie
möglich an das Fiat-Servicenetz zu
wenden.
Radarsignale nicht verfügbar
Sollten Bedingungen eintreten, die
keine korrekte Erkennung von
Hindernissen durch das Radar
ermöglichen, wird das System
deaktiviert und am Display erscheint
eine entsprechende Meldung. Das kann
bei schlechten Sichtverhältnissen wie
Schneefall oder heftigem Regen der Fall
sein.
Das System kann vorübergehend auch
durch Hindernisse wie Schlamm,
Schmutz oder Eis auf den Stoßfängern
abgedunkelt werden. In diesen Fällen
wird auf dem Display eine
entsprechende Meldung eingeblendet
und das System deaktiviert. Diese
Meldung kann auch bei hohen
Reflexionen erscheinen (z. B. in Tunneln
mit reflektierenden Fliesen oder bei Eis
oder Schnee).Sind die Funktionseinschränkungen
beseitigt, kehrt das System zu seiner
normalen und uneingeschränkten
Funktion zurück.
In einigen Fällen kann diese Meldung
eingeblendet werden, obwohl das
Radar kein Fahrzeug oder Hindernis im
Sehbereich feststellt.
Wenn die Witterungsverhältnisse nicht
die Ursache der angezeigten Meldung
sind, den Sensor auf Verschmutzungen
kontrollieren. In diesem Fall kann es
notwendig sein, den Sensor zu reinigen
oder eventuelle Gegenstände in dem in
Abb. 57 angezeigten Bereich zu
entfernen.
Sollte die Meldung häufig eingeblendet
werden, auch bei normalen
Witterungsverhältnissen ohne Schnee,
Regen und Schlamm oder ohne
Hindernisse anderer Art, bitte das
Fiat-Servicenetz aufsuchen und die
Ausrichtung des Sensors überprüfen
lassen.
Wenn keine Hindernisse sichtbar sind,
muss direkt die Oberfläche des Radars
gereinigt werden; dazu muss die
Zierblende manuell entfernt werden.
Hierzu bitte das Fiat-Servicenetz
aufsuchen.ZUR BEACHTUNG Keine Geräte,
Zubehör und/oder aerodynamische
Anbauteile vor dem Sensor montieren
und diesen in keiner Weise abdunkeln;
seine Funktionstüchtigkeit kann
dadurch beeinträchtigt werden.
Fahren unter besonderen
Bedingungen
Unter bestimmten Bedingungen, wie:
Fahren in der Nähe von Kurven.
Sehr kleine oder nicht zur Fahrbahn
ausgerichtete Fahrzeuge.
Fahrbahnwechsel von anderen
Fahrzeugen.
In Querrichtung fahrende Fahrzeuge.
Der Eingriff des Systems kann
unmittelbar oder verzögert eintreten.
Der Fahrer muss immer sehr
Aufmerksam sein und die
Fahrzeugkontrolle wahren, um immer in
voller Sicherheit zu fahren.
HINWEIS Bei besonders starkem
Verkehr kann der Fahrer das System
über dasUconnect™-System
ausschalten.
Fahren in der Nähe von Kurven
Beim Befahren einer Kurve mit großem
Radius könnte das System ein
Fahrzeug ermitteln, das sich vor dem
Fahrzeug befindet, aber nicht auf
gleicher Fahrspur Abb. 59 fährt. Unter
91

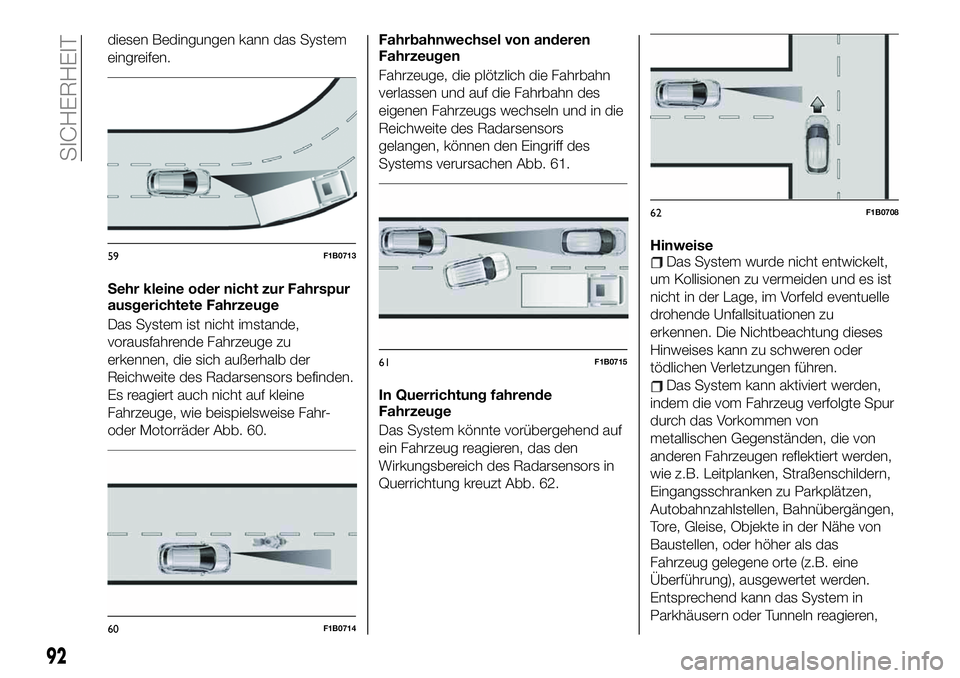

diesen Bedingungen kann das System
eingreifen.
Sehr kleine oder nicht zur Fahrspur
ausgerichtete Fahrzeuge
Das System ist nicht imstande,
vorausfahrende Fahrzeuge zu
erkennen, die sich außerhalb der
Reichweite des Radarsensors befinden.
Es reagiert auch nicht auf kleine
Fahrzeuge, wie beispielsweise Fahr-
oder Motorräder Abb. 60.Fahrbahnwechsel von anderen
Fahrzeugen
Fahrzeuge, die plötzlich die Fahrbahn
verlassen und auf die Fahrbahn des
eigenen Fahrzeugs wechseln und in die
Reichweite des Radarsensors
gelangen, können den Eingriff des
Systems verursachen Abb. 61.
In Querrichtung fahrende
Fahrzeuge
Das System könnte vorübergehend auf
ein Fahrzeug reagieren, das den
Wirkungsbereich des Radarsensors in
Querrichtung kreuzt Abb. 62.Hinweise
Das System wurde nicht entwickelt,
um Kollisionen zu vermeiden und es ist
nicht in der Lage, im Vorfeld eventuelle
drohende Unfallsituationen zu
erkennen. Die Nichtbeachtung dieses
Hinweises kann zu schweren oder
tödlichen Verletzungen führen.
Das System kann aktiviert werden,
indem die vom Fahrzeug verfolgte Spur
durch das Vorkommen von
metallischen Gegenständen, die von
anderen Fahrzeugen reflektiert werden,
wie z.B. Leitplanken, Straßenschildern,
Eingangsschranken zu Parkplätzen,
Autobahnzahlstellen, Bahnübergängen,
Tore, Gleise, Objekte in der Nähe von
Baustellen, oder höher als das
Fahrzeug gelegene orte (z.B. eine
Überführung), ausgewertet werden.
Entsprechend kann das System in
Parkhäusern oder Tunneln reagieren,
59F1B0713
60F1B0714
61F1B0715
62F1B0708
92
SICHERHEIT

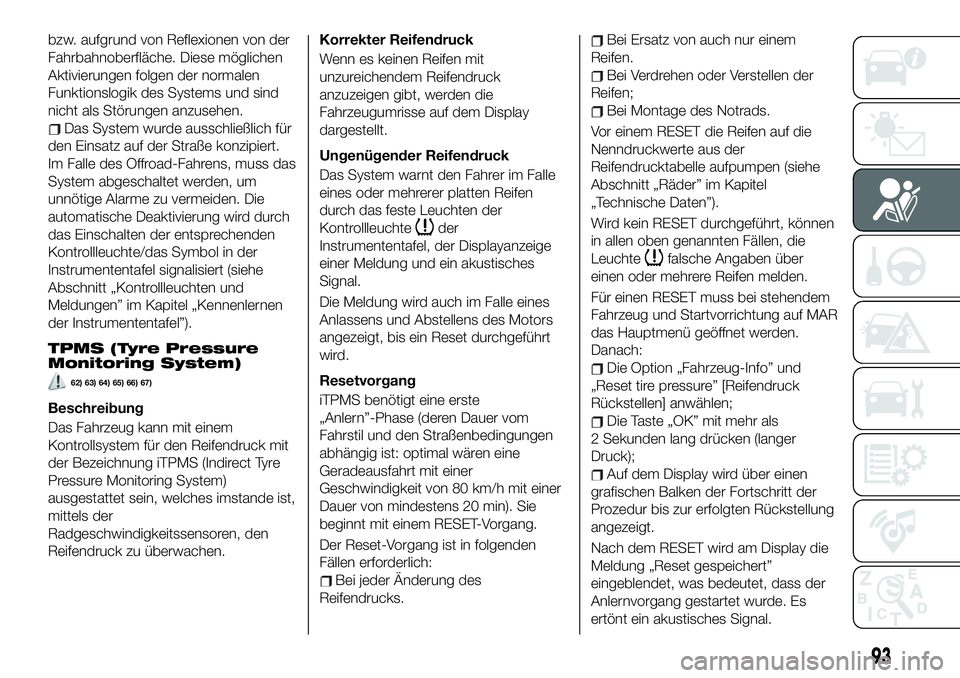

bzw. aufgrund von Reflexionen von der
Fahrbahnoberfläche. Diese möglichen
Aktivierungen folgen der normalen
Funktionslogik des Systems und sind
nicht als Störungen anzusehen.
Das System wurde ausschließlich für
den Einsatz auf der Straße konzipiert.
Im Falle des Offroad-Fahrens, muss das
System abgeschaltet werden, um
unnötige Alarme zu vermeiden. Die
automatische Deaktivierung wird durch
das Einschalten der entsprechenden
Kontrollleuchte/das Symbol in der
Instrumententafel signalisiert (siehe
Abschnitt „Kontrollleuchten und
Meldungen” im Kapitel „Kennenlernen
der Instrumententafel”).
TPMS (Tyre Pressure
Monitoring System)
62) 63) 64) 65) 66) 67)
Beschreibung
Das Fahrzeug kann mit einem
Kontrollsystem für den Reifendruck mit
der Bezeichnung iTPMS (Indirect Tyre
Pressure Monitoring System)
ausgestattet sein, welches imstande ist,
mittels der
Radgeschwindigkeitssensoren, den
Reifendruck zu überwachen.Korrekter Reifendruck
Wenn es keinen Reifen mit
unzureichendem Reifendruck
anzuzeigen gibt, werden die
Fahrzeugumrisse auf dem Display
dargestellt.
Ungenügender Reifendruck
Das System warnt den Fahrer im Falle
eines oder mehrerer platten Reifen
durch das feste Leuchten der
Kontrollleuchte
der
Instrumententafel, der Displayanzeige
einer Meldung und ein akustisches
Signal.
Die Meldung wird auch im Falle eines
Anlassens und Abstellens des Motors
angezeigt, bis ein Reset durchgeführt
wird.
Resetvorgang
iTPMS benötigt eine erste
„Anlern”-Phase (deren Dauer vom
Fahrstil und den Straßenbedingungen
abhängig ist: optimal wären eine
Geradeausfahrt mit einer
Geschwindigkeit von 80 km/h mit einer
Dauer von mindestens 20 min). Sie
beginnt mit einem RESET-Vorgang.
Der Reset-Vorgang ist in folgenden
Fällen erforderlich:
Bei jeder Änderung des
Reifendrucks.
Bei Ersatz von auch nur einem
Reifen.
Bei Verdrehen oder Verstellen der
Reifen;
Bei Montage des Notrads.
Vor einem RESET die Reifen auf die
Nenndruckwerte aus der
Reifendrucktabelle aufpumpen (siehe
Abschnitt „Räder” im Kapitel
„Technische Daten”).
Wird kein RESET durchgeführt, können
in allen oben genannten Fällen, die
Leuchte
falsche Angaben über
einen oder mehrere Reifen melden.
Für einen RESET muss bei stehendem
Fahrzeug und Startvorrichtung auf MAR
das Hauptmenü geöffnet werden.
Danach:
Die Option „Fahrzeug-Info” und
„Reset tire pressure” [Reifendruck
Rückstellen] anwählen;
Die Taste „OK” mit mehr als
2 Sekunden lang drücken (langer
Druck);
Auf dem Display wird über einen
grafischen Balken der Fortschritt der
Prozedur bis zur erfolgten Rückstellung
angezeigt.
Nach dem RESET wird am Display die
Meldung „Reset gespeichert”
eingeblendet, was bedeutet, dass der
Anlernvorgang gestartet wurde. Es
ertönt ein akustisches Signal.
93

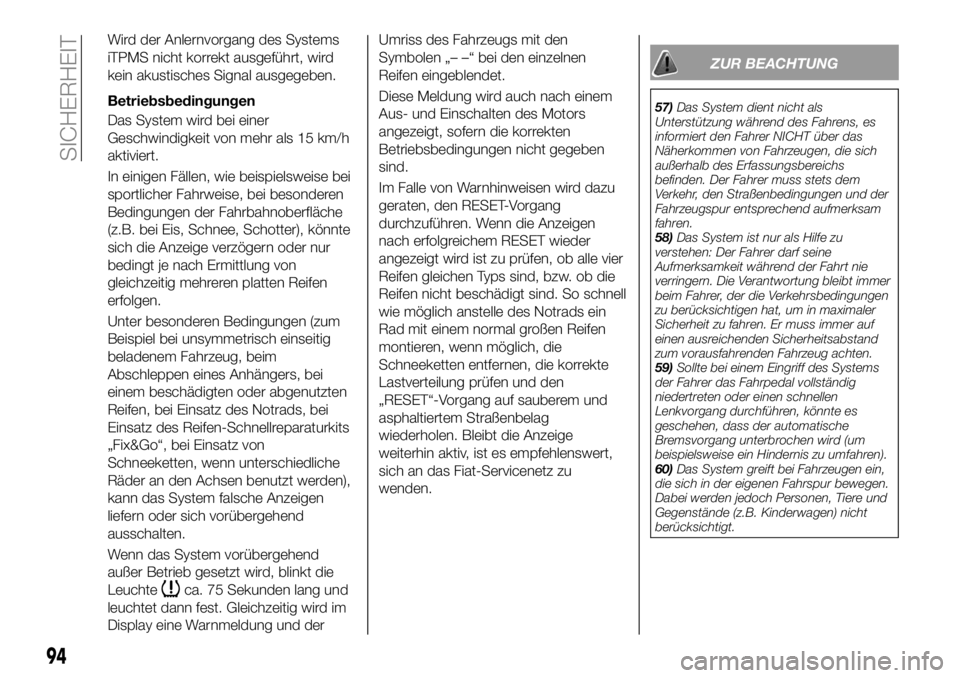

Wird der Anlernvorgang des Systems
iTPMS nicht korrekt ausgeführt, wird
kein akustisches Signal ausgegeben.
Betriebsbedingungen
Das System wird bei einer
Geschwindigkeit von mehr als 15 km/h
aktiviert.
In einigen Fällen, wie beispielsweise bei
sportlicher Fahrweise, bei besonderen
Bedingungen der Fahrbahnoberfläche
(z.B. bei Eis, Schnee, Schotter), könnte
sich die Anzeige verzögern oder nur
bedingt je nach Ermittlung von
gleichzeitig mehreren platten Reifen
erfolgen.
Unter besonderen Bedingungen (zum
Beispiel bei unsymmetrisch einseitig
beladenem Fahrzeug, beim
Abschleppen eines Anhängers, bei
einem beschädigten oder abgenutzten
Reifen, bei Einsatz des Notrads, bei
Einsatz des Reifen-Schnellreparaturkits
„Fix&Go“, bei Einsatz von
Schneeketten, wenn unterschiedliche
Räder an den Achsen benutzt werden),
kann das System falsche Anzeigen
liefern oder sich vorübergehend
ausschalten.
Wenn das System vorübergehend
außer Betrieb gesetzt wird, blinkt die
Leuchte
ca. 75 Sekunden lang und
leuchtet dann fest. Gleichzeitig wird im
Display eine Warnmeldung und derUmriss des Fahrzeugs mit den
Symbolen „– –“ bei den einzelnen
Reifen eingeblendet.
Diese Meldung wird auch nach einem
Aus- und Einschalten des Motors
angezeigt, sofern die korrekten
Betriebsbedingungen nicht gegeben
sind.
Im Falle von Warnhinweisen wird dazu
geraten, den RESET-Vorgang
durchzuführen. Wenn die Anzeigen
nach erfolgreichem RESET wieder
angezeigt wird ist zu prüfen, ob alle vier
Reifen gleichen Typs sind, bzw. ob die
Reifen nicht beschädigt sind. So schnell
wie möglich anstelle des Notrads ein
Rad mit einem normal großen Reifen
montieren, wenn möglich, die
Schneeketten entfernen, die korrekte
Lastverteilung prüfen und den
„RESET“-Vorgang auf sauberem und
asphaltiertem Straßenbelag
wiederholen. Bleibt die Anzeige
weiterhin aktiv, ist es empfehlenswert,
sich an das Fiat-Servicenetz zu
wenden.
ZUR BEACHTUNG
57)Das System dient nicht als
Unterstützung während des Fahrens, es
informiert den Fahrer NICHT über das
Näherkommen von Fahrzeugen, die sich
außerhalb des Erfassungsbereichs
befinden. Der Fahrer muss stets dem
Verkehr, den Straßenbedingungen und der
Fahrzeugspur entsprechend aufmerksam
fahren.
58)Das System ist nur als Hilfe zu
verstehen: Der Fahrer darf seine
Aufmerksamkeit während der Fahrt nie
verringern. Die Verantwortung bleibt immer
beim Fahrer, der die Verkehrsbedingungen
zu berücksichtigen hat, um in maximaler
Sicherheit zu fahren. Er muss immer auf
einen ausreichenden Sicherheitsabstand
zum vorausfahrenden Fahrzeug achten.
59)Sollte bei einem Eingriff des Systems
der Fahrer das Fahrpedal vollständig
niedertreten oder einen schnellen
Lenkvorgang durchführen, könnte es
geschehen, dass der automatische
Bremsvorgang unterbrochen wird (um
beispielsweise ein Hindernis zu umfahren).
60)Das System greift bei Fahrzeugen ein,
die sich in der eigenen Fahrspur bewegen.
Dabei werden jedoch Personen, Tiere und
Gegenstände (z.B. Kinderwagen) nicht
berücksichtigt.
94
SICHERHEIT

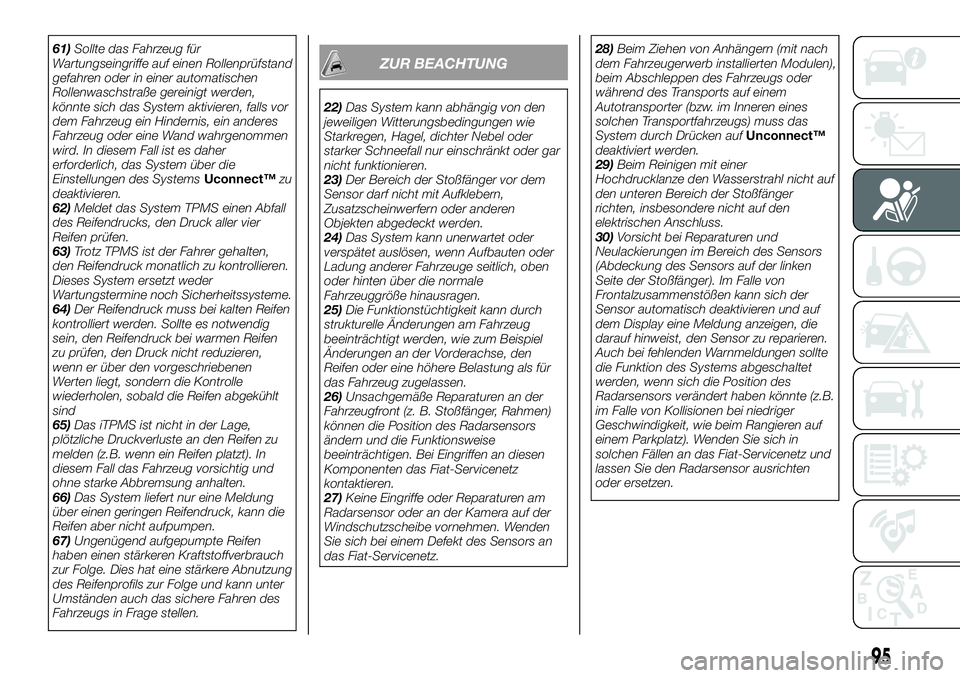

61)Sollte das Fahrzeug für
Wartungseingriffe auf einen Rollenprüfstand
gefahren oder in einer automatischen
Rollenwaschstraße gereinigt werden,
könnte sich das System aktivieren, falls vor
dem Fahrzeug ein Hindernis, ein anderes
Fahrzeug oder eine Wand wahrgenommen
wird. In diesem Fall ist es daher
erforderlich, das System über die
Einstellungen des SystemsUconnect™zu
deaktivieren.
62)Meldet das System TPMS einen Abfall
des Reifendrucks, den Druck aller vier
Reifen prüfen.
63)Trotz TPMS ist der Fahrer gehalten,
den Reifendruck monatlich zu kontrollieren.
Dieses System ersetzt weder
Wartungstermine noch Sicherheitssysteme.
64)Der Reifendruck muss bei kalten Reifen
kontrolliert werden. Sollte es notwendig
sein, den Reifendruck bei warmen Reifen
zu prüfen, den Druck nicht reduzieren,
wenn er über den vorgeschriebenen
Werten liegt, sondern die Kontrolle
wiederholen, sobald die Reifen abgekühlt
sind
65)Das iTPMS ist nicht in der Lage,
plötzliche Druckverluste an den Reifen zu
melden (z.B. wenn ein Reifen platzt). In
diesem Fall das Fahrzeug vorsichtig und
ohne starke Abbremsung anhalten.
66)Das System liefert nur eine Meldung
über einen geringen Reifendruck, kann die
Reifen aber nicht aufpumpen.
67)Ungenügend aufgepumpte Reifen
haben einen stärkeren Kraftstoffverbrauch
zur Folge. Dies hat eine stärkere Abnutzung
des Reifenprofils zur Folge und kann unter
Umständen auch das sichere Fahren des
Fahrzeugs in Frage stellen.ZUR BEACHTUNG
22)Das System kann abhängig von den
jeweiligen Witterungsbedingungen wie
Starkregen, Hagel, dichter Nebel oder
starker Schneefall nur einschränkt oder gar
nicht funktionieren.
23)Der Bereich der Stoßfänger vor dem
Sensor darf nicht mit Aufklebern,
Zusatzscheinwerfern oder anderen
Objekten abgedeckt werden.
24)Das System kann unerwartet oder
verspätet auslösen, wenn Aufbauten oder
Ladung anderer Fahrzeuge seitlich, oben
oder hinten über die normale
Fahrzeuggröße hinausragen.
25)Die Funktionstüchtigkeit kann durch
strukturelle Änderungen am Fahrzeug
beeinträchtigt werden, wie zum Beispiel
Änderungen an der Vorderachse, den
Reifen oder eine höhere Belastung als für
das Fahrzeug zugelassen.
26)Unsachgemäße Reparaturen an der
Fahrzeugfront (z. B. Stoßfänger, Rahmen)
können die Position des Radarsensors
ändern und die Funktionsweise
beeinträchtigen. Bei Eingriffen an diesen
Komponenten das Fiat-Servicenetz
kontaktieren.
27)Keine Eingriffe oder Reparaturen am
Radarsensor oder an der Kamera auf der
Windschutzscheibe vornehmen. Wenden
Sie sich bei einem Defekt des Sensors an
das Fiat-Servicenetz.28)Beim Ziehen von Anhängern (mit nach
dem Fahrzeugerwerb installierten Modulen),
beim Abschleppen des Fahrzeugs oder
während des Transports auf einem
Autotransporter (bzw. im Inneren eines
solchen Transportfahrzeugs) muss das
System durch Drücken aufUnconnect™
deaktiviert werden.
29)Beim Reinigen mit einer
Hochdrucklanze den Wasserstrahl nicht auf
den unteren Bereich der Stoßfänger
richten, insbesondere nicht auf den
elektrischen Anschluss.
30)Vorsicht bei Reparaturen und
Neulackierungen im Bereich des Sensors
(Abdeckung des Sensors auf der linken
Seite der Stoßfänger). Im Falle von
Frontalzusammenstößen kann sich der
Sensor automatisch deaktivieren und auf
dem Display eine Meldung anzeigen, die
darauf hinweist, den Sensor zu reparieren.
Auch bei fehlenden Warnmeldungen sollte
die Funktion des Systems abgeschaltet
werden, wenn sich die Position des
Radarsensors verändert haben könnte (z.B.
im Falle von Kollisionen bei niedriger
Geschwindigkeit, wie beim Rangieren auf
einem Parkplatz). Wenden Sie sich in
solchen Fällen an das Fiat-Servicenetz und
lassen Sie den Radarsensor ausrichten
oder ersetzen.
95

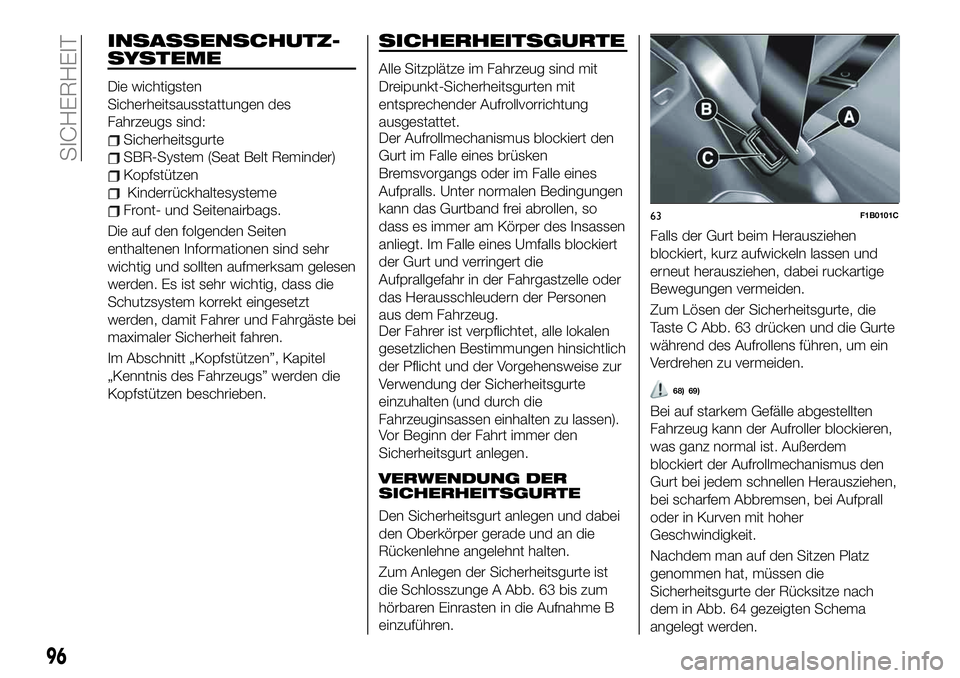

INSASSENSCHUTZ-
SYSTEME
Die wichtigsten
Sicherheitsausstattungen des
Fahrzeugs sind:
Sicherheitsgurte
SBR-System (Seat Belt Reminder)
Kopfstützen
Kinderrückhaltesysteme
Front- und Seitenairbags.
Die auf den folgenden Seiten
enthaltenen Informationen sind sehr
wichtig und sollten aufmerksam gelesen
werden. Es ist sehr wichtig, dass die
Schutzsystem korrekt eingesetzt
werden, damit Fahrer und Fahrgäste bei
maximaler Sicherheit fahren.
Im Abschnitt „Kopfstützen”, Kapitel
„Kenntnis des Fahrzeugs” werden die
Kopfstützen beschrieben.
SICHERHEITSGURTE
Alle Sitzplätze im Fahrzeug sind mit
Dreipunkt-Sicherheitsgurten mit
entsprechender Aufrollvorrichtung
ausgestattet.
Der Aufrollmechanismus blockiert den
Gurt im Falle eines brüsken
Bremsvorgangs oder im Falle eines
Aufpralls. Unter normalen Bedingungen
kann das Gurtband frei abrollen, so
dass es immer am Körper des Insassen
anliegt. Im Falle eines Umfalls blockiert
der Gurt und verringert die
Aufprallgefahr in der Fahrgastzelle oder
das Herausschleudern der Personen
aus dem Fahrzeug.
Der Fahrer ist verpflichtet, alle lokalen
gesetzlichen Bestimmungen hinsichtlich
der Pflicht und der Vorgehensweise zur
Verwendung der Sicherheitsgurte
einzuhalten (und durch die
Fahrzeuginsassen einhalten zu lassen).
Vor Beginn der Fahrt immer den
Sicherheitsgurt anlegen.
VERWENDUNG DER
SICHERHEITSGURTE
Den Sicherheitsgurt anlegen und dabei
den Oberkörper gerade und an die
Rückenlehne angelehnt halten.
Zum Anlegen der Sicherheitsgurte ist
die Schlosszunge A Abb. 63 bis zum
hörbaren Einrasten in die Aufnahme B
einzuführen.Falls der Gurt beim Herausziehen
blockiert, kurz aufwickeln lassen und
erneut herausziehen, dabei ruckartige
Bewegungen vermeiden.
Zum Lösen der Sicherheitsgurte, die
Taste C Abb. 63 drücken und die Gurte
während des Aufrollens führen, um ein
Verdrehen zu vermeiden.
68) 69)
Bei auf starkem Gefälle abgestellten
Fahrzeug kann der Aufroller blockieren,
was ganz normal ist. Außerdem
blockiert der Aufrollmechanismus den
Gurt bei jedem schnellen Herausziehen,
bei scharfem Abbremsen, bei Aufprall
oder in Kurven mit hoher
Geschwindigkeit.
Nachdem man auf den Sitzen Platz
genommen hat, müssen die
Sicherheitsgurte der Rücksitze nach
dem in Abb. 64 gezeigten Schema
angelegt werden.
63F1B0101C
96
SICHERHEIT

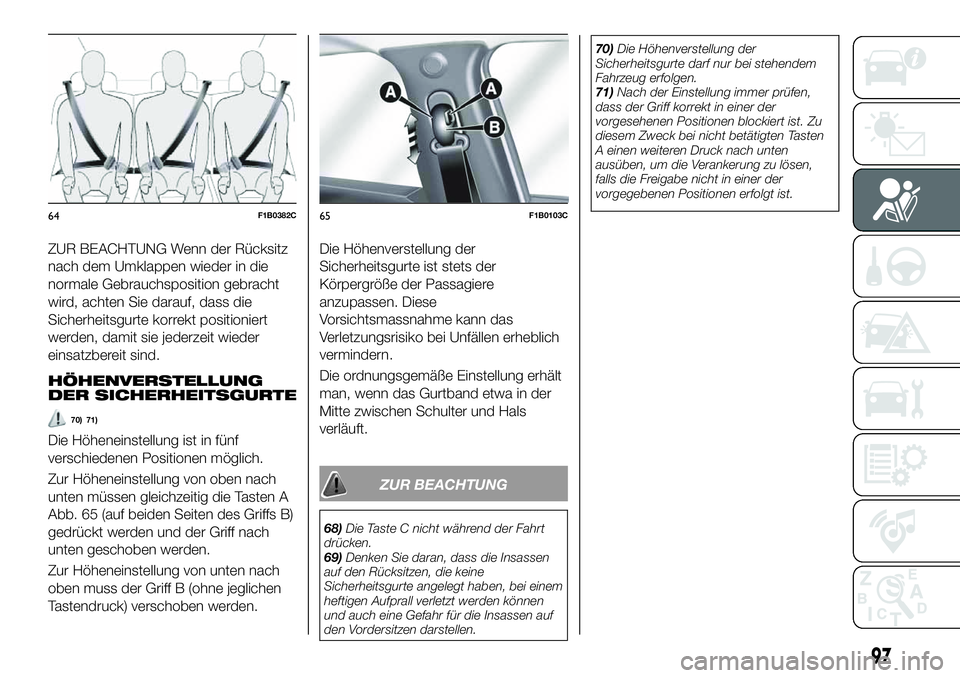

ZUR BEACHTUNG Wenn der Rücksitz
nach dem Umklappen wieder in die
normale Gebrauchsposition gebracht
wird, achten Sie darauf, dass die
Sicherheitsgurte korrekt positioniert
werden, damit sie jederzeit wieder
einsatzbereit sind.
HÖHENVERSTELLUNG
DER SICHERHEITSGURTE
70) 71)
Die Höheneinstellung ist in fünf
verschiedenen Positionen möglich.
Zur Höheneinstellung von oben nach
unten müssen gleichzeitig die Tasten A
Abb. 65 (auf beiden Seiten des Griffs B)
gedrückt werden und der Griff nach
unten geschoben werden.
Zur Höheneinstellung von unten nach
oben muss der Griff B (ohne jeglichen
Tastendruck) verschoben werden.Die Höhenverstellung der
Sicherheitsgurte ist stets der
Körpergröße der Passagiere
anzupassen. Diese
Vorsichtsmassnahme kann das
Verletzungsrisiko bei Unfällen erheblich
vermindern.
Die ordnungsgemäße Einstellung erhält
man, wenn das Gurtband etwa in der
Mitte zwischen Schulter und Hals
verläuft.
ZUR BEACHTUNG
68)Die Taste C nicht während der Fahrt
drücken.
69)Denken Sie daran, dass die Insassen
auf den Rücksitzen, die keine
Sicherheitsgurte angelegt haben, bei einem
heftigen Aufprall verletzt werden können
und auch eine Gefahr für die Insassen auf
den Vordersitzen darstellen.70)Die Höhenverstellung der
Sicherheitsgurte darf nur bei stehendem
Fahrzeug erfolgen.
71)Nach der Einstellung immer prüfen,
dass der Griff korrekt in einer der
vorgesehenen Positionen blockiert ist. Zu
diesem Zweck bei nicht betätigten Tasten
A einen weiteren Druck nach unten
ausüben, um die Verankerung zu lösen,
falls die Freigabe nicht in einer der
vorgegebenen Positionen erfolgt ist.
64F1B0382C65F1B0103C
97

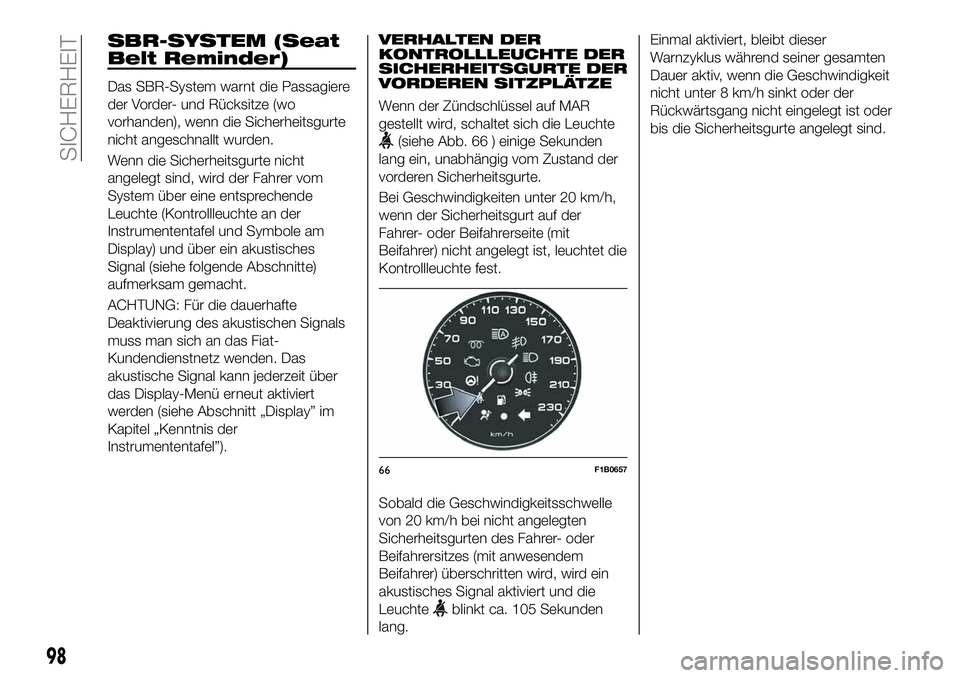

SBR-SYSTEM (Seat
Belt Reminder)
Das SBR-System warnt die Passagiere
der Vorder- und Rücksitze (wo
vorhanden), wenn die Sicherheitsgurte
nicht angeschnallt wurden.
Wenn die Sicherheitsgurte nicht
angelegt sind, wird der Fahrer vom
System über eine entsprechende
Leuchte (Kontrollleuchte an der
Instrumententafel und Symbole am
Display) und über ein akustisches
Signal (siehe folgende Abschnitte)
aufmerksam gemacht.
ACHTUNG: Für die dauerhafte
Deaktivierung des akustischen Signals
muss man sich an das Fiat-
Kundendienstnetz wenden. Das
akustische Signal kann jederzeit über
das Display-Menü erneut aktiviert
werden (siehe Abschnitt „Display” im
Kapitel „Kenntnis der
Instrumententafel”).
VERHALTEN DER
KONTROLLLEUCHTE DER
SICHERHEITSGURTE DER
VORDEREN SITZPLÄTZE
Wenn der Zündschlüssel auf MAR
gestellt wird, schaltet sich die Leuchte
(siehe Abb. 66 ) einige Sekunden
lang ein, unabhängig vom Zustand der
vorderen Sicherheitsgurte.
Bei Geschwindigkeiten unter 20 km/h,
wenn der Sicherheitsgurt auf der
Fahrer- oder Beifahrerseite (mit
Beifahrer) nicht angelegt ist, leuchtet die
Kontrollleuchte fest.
Sobald die Geschwindigkeitsschwelle
von 20 km/h bei nicht angelegten
Sicherheitsgurten des Fahrer- oder
Beifahrersitzes (mit anwesendem
Beifahrer) überschritten wird, wird ein
akustisches Signal aktiviert und die
Leuchte
blinkt ca. 105 Sekunden
lang.Einmal aktiviert, bleibt dieser
Warnzyklus während seiner gesamten
Dauer aktiv, wenn die Geschwindigkeit
nicht unter 8 km/h sinkt oder der
Rückwärtsgang nicht eingelegt ist oder
bis die Sicherheitsgurte angelegt sind.
66F1B0657
98
SICHERHEIT
