sensor FIAT 500X 2019 Instructieboek (in Dutch)

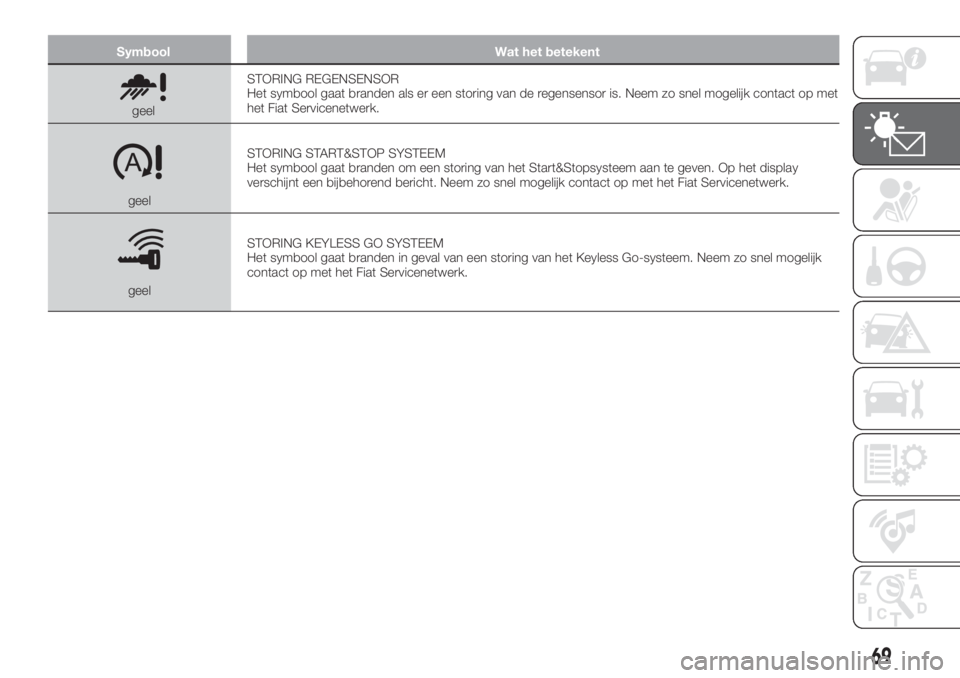

Symbool Wat het betekent
geelSTORING REGENSENSOR
Het symbool gaat branden als er een storing van de regensensor is. Neem zo snel mogelijk contact op met
het Fiat Servicenetwerk.
geelSTORING START&STOP SYSTEEM
Het symbool gaat branden om een storing van het Start&Stopsysteem aan te geven. Op het display
verschijnt een bijbehorend bericht. Neem zo snel mogelijk contact op met het Fiat Servicenetwerk.
geelSTORING KEYLESS GO SYSTEEM
Het symbool gaat branden in geval van een storing van het Keyless Go-systeem. Neem zo snel mogelijk
contact op met het Fiat Servicenetwerk.
69

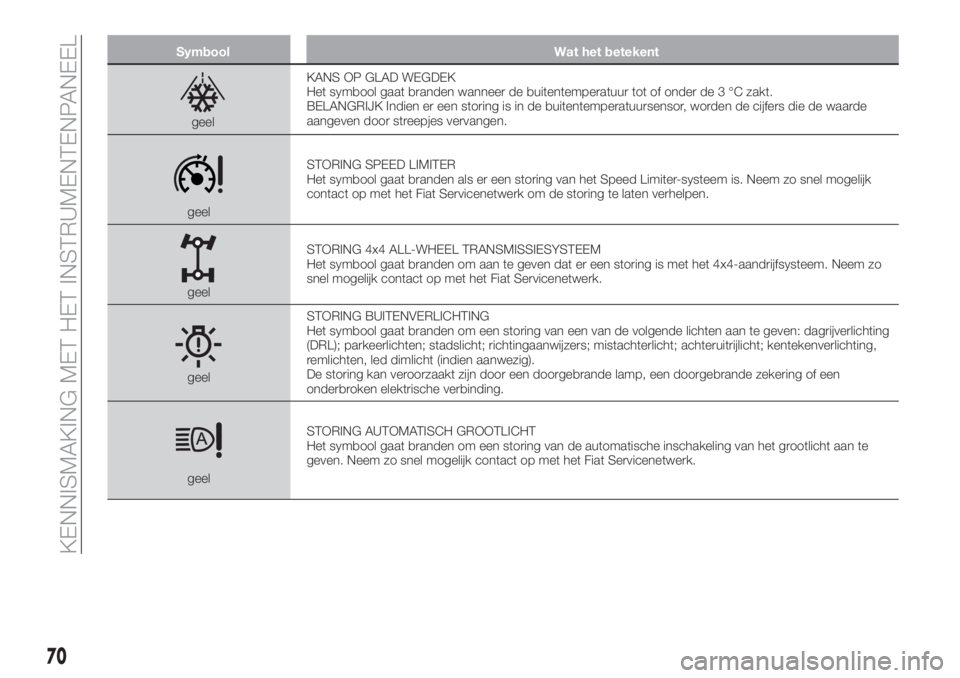

Symbool Wat het betekent
geelKANS OP GLAD WEGDEK
Het symbool gaat branden wanneer de buitentemperatuur tot of onder de 3 °C zakt.
BELANGRIJK Indien er een storing is in de buitentemperatuursensor, worden de cijfers die de waarde
aangeven door streepjes vervangen.
geelSTORING SPEED LIMITER
Het symbool gaat branden als er een storing van het Speed Limiter-systeem is. Neem zo snel mogelijk
contact op met het Fiat Servicenetwerk om de storing te laten verhelpen.
geelSTORING 4x4 ALL-WHEEL TRANSMISSIESYSTEEM
Het symbool gaat branden om aan te geven dat er een storing is met het 4x4-aandrijfsysteem. Neem zo
snel mogelijk contact op met het Fiat Servicenetwerk.
geelSTORING BUITENVERLICHTING
Het symbool gaat branden om een storing van een van de volgende lichten aan te geven: dagrijverlichting
(DRL); parkeerlichten; stadslicht; richtingaanwijzers; mistachterlicht; achteruitrijlicht; kentekenverlichting,
remlichten, led dimlicht (indien aanwezig).
De storing kan veroorzaakt zijn door een doorgebrande lamp, een doorgebrande zekering of een
onderbroken elektrische verbinding.
geelSTORING AUTOMATISCH GROOTLICHT
Het symbool gaat branden om een storing van de automatische inschakeling van het grootlicht aan te
geven. Neem zo snel mogelijk contact op met het Fiat Servicenetwerk.
70
KENNISMAKING MET HET INSTRUMENTENPANEEL

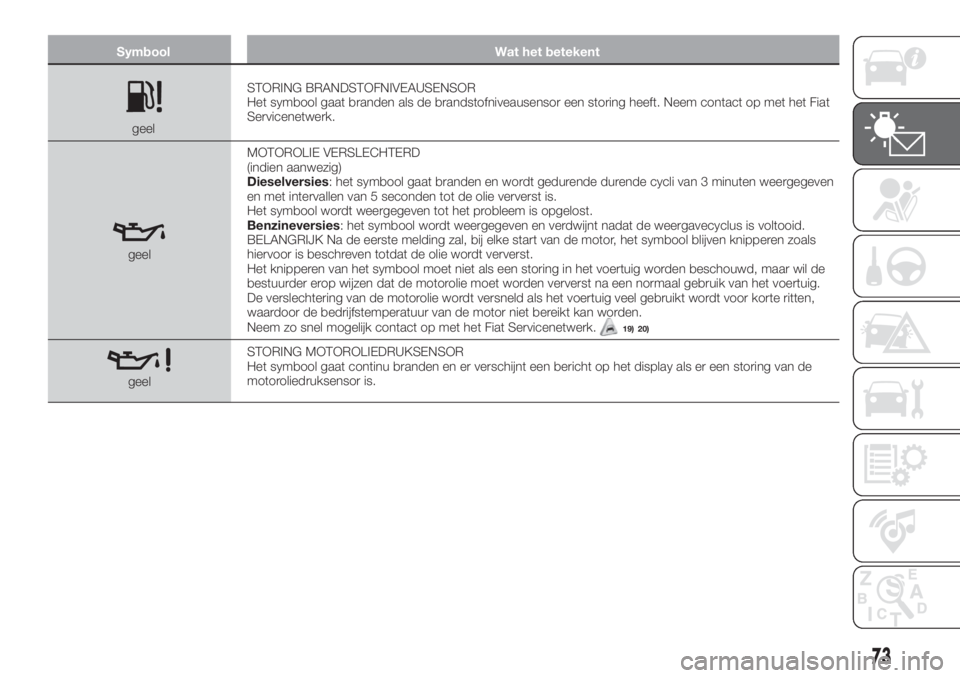

Symbool Wat het betekent
geelSTORING BRANDSTOFNIVEAUSENSOR
Het symbool gaat branden als de brandstofniveausensor een storing heeft. Neem contact op met het Fiat
Servicenetwerk.
geelMOTOROLIE VERSLECHTERD
(indien aanwezig)
Dieselversies: het symbool gaat branden en wordt gedurende durende cycli van 3 minuten weergegeven
en met intervallen van 5 seconden tot de olie ververst is.
Het symbool wordt weergegeven tot het probleem is opgelost.
Benzineversies: het symbool wordt weergegeven en verdwijnt nadat de weergavecyclus is voltooid.
BELANGRIJK Na de eerste melding zal, bij elke start van de motor, het symbool blijven knipperen zoals
hiervoor is beschreven totdat de olie wordt ververst.
Het knipperen van het symbool moet niet als een storing in het voertuig worden beschouwd, maar wil de
bestuurder erop wijzen dat de motorolie moet worden ververst na een normaal gebruik van het voertuig.
De verslechtering van de motorolie wordt versneld als het voertuig veel gebruikt wordt voor korte ritten,
waardoor de bedrijfstemperatuur van de motor niet bereikt kan worden.
Neem zo snel mogelijk contact op met het Fiat Servicenetwerk.
19) 20)
geelSTORING MOTOROLIEDRUKSENSOR
Het symbool gaat continu branden en er verschijnt een bericht op het display als er een storing van de
motoroliedruksensor is.
73

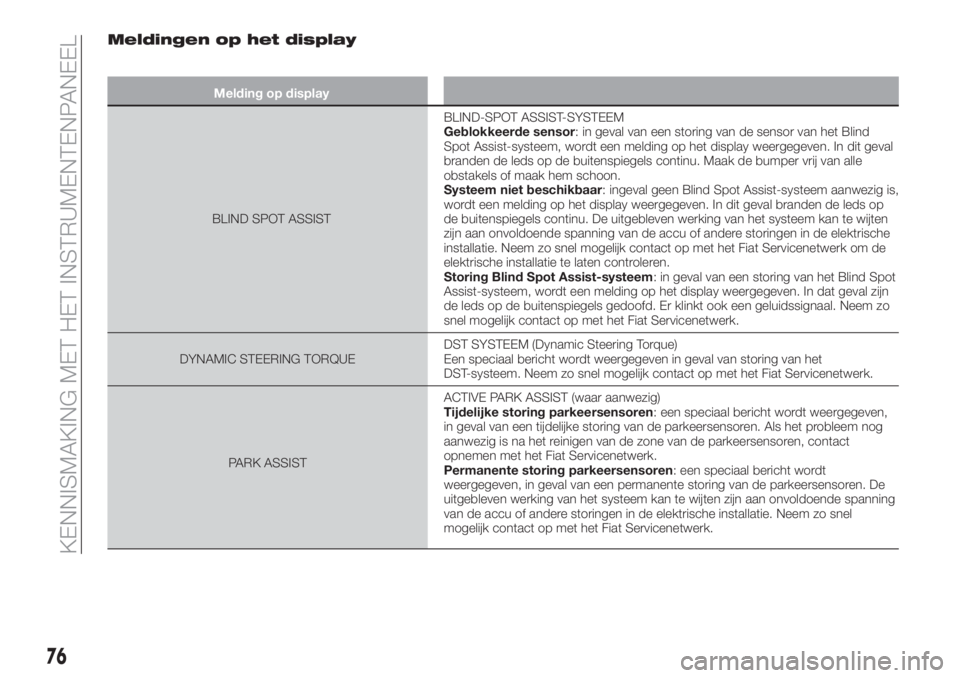

Meldingen op het display
Melding op display
BLIND SPOT ASSISTBLIND-SPOT ASSIST-SYSTEEM
Geblokkeerde sensor: in geval van een storing van de sensor van het Blind
Spot Assist-systeem, wordt een melding op het display weergegeven. In dit geval
branden de leds op de buitenspiegels continu. Maak de bumper vrij van alle
obstakels of maak hem schoon.
Systeem niet beschikbaar: ingeval geen Blind Spot Assist-systeem aanwezig is,
wordt een melding op het display weergegeven. In dit geval branden de leds op
de buitenspiegels continu. De uitgebleven werking van het systeem kan te wijten
zijn aan onvoldoende spanning van de accu of andere storingen in de elektrische
installatie. Neem zo snel mogelijk contact op met het Fiat Servicenetwerk om de
elektrische installatie te laten controleren.
Storing Blind Spot Assist-systeem: in geval van een storing van het Blind Spot
Assist-systeem, wordt een melding op het display weergegeven. In dat geval zijn
de leds op de buitenspiegels gedoofd. Er klinkt ook een geluidssignaal. Neem zo
snel mogelijk contact op met het Fiat Servicenetwerk.
DYNAMIC STEERING TORQUEDST SYSTEEM (Dynamic Steering Torque)
Een speciaal bericht wordt weergegeven in geval van storing van het
DST-systeem. Neem zo snel mogelijk contact op met het Fiat Servicenetwerk.
PARK ASSISTACTIVE PARK ASSIST (waar aanwezig)
Tijdelijke storing parkeersensoren: een speciaal bericht wordt weergegeven,
in geval van een tijdelijke storing van de parkeersensoren. Als het probleem nog
aanwezig is na het reinigen van de zone van de parkeersensoren, contact
opnemen met het Fiat Servicenetwerk.
Permanente storing parkeersensoren: een speciaal bericht wordt
weergegeven, in geval van een permanente storing van de parkeersensoren. De
uitgebleven werking van het systeem kan te wijten zijn aan onvoldoende spanning
van de accu of andere storingen in de elektrische installatie. Neem zo snel
mogelijk contact op met het Fiat Servicenetwerk.
76
KENNISMAKING MET HET INSTRUMENTENPANEEL

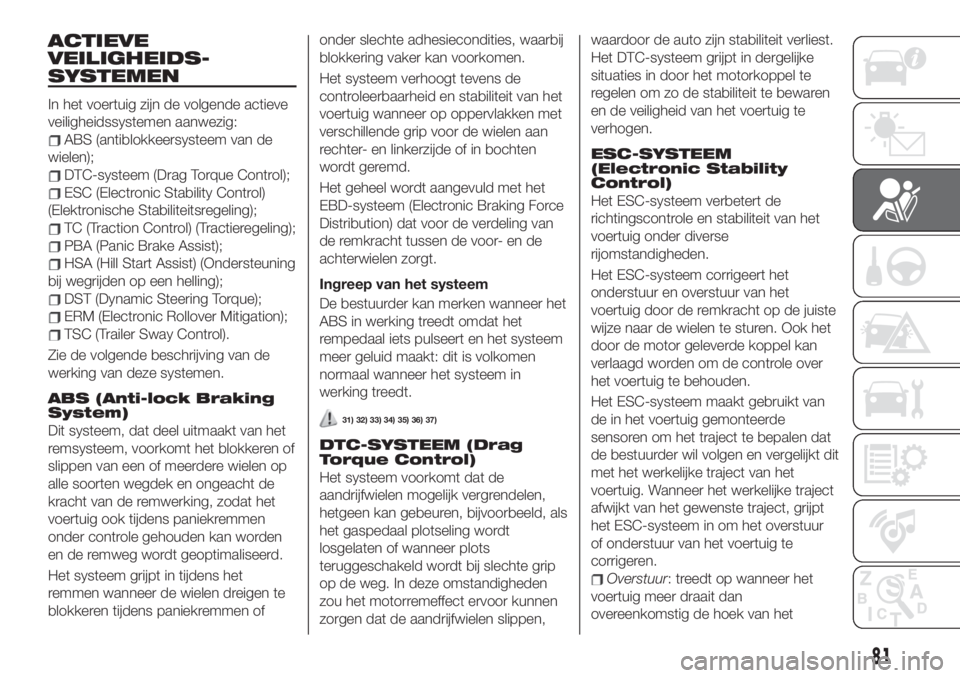

ACTIEVE
VEILIGHEIDS-
SYSTEMEN
In het voertuig zijn de volgende actieve
veiligheidssystemen aanwezig:
ABS (antiblokkeersysteem van de
wielen);
DTC-systeem (Drag Torque Control);
ESC (Electronic Stability Control)
(Elektronische Stabiliteitsregeling);
TC (Traction Control) (Tractieregeling);
PBA (Panic Brake Assist);
HSA (Hill Start Assist) (Ondersteuning
bij wegrijden op een helling);
DST (Dynamic Steering Torque);
ERM (Electronic Rollover Mitigation);
TSC (Trailer Sway Control).
Zie de volgende beschrijving van de
werking van deze systemen.
ABS (Anti-lock Braking
System)
Dit systeem, dat deel uitmaakt van het
remsysteem, voorkomt het blokkeren of
slippen van een of meerdere wielen op
alle soorten wegdek en ongeacht de
kracht van de remwerking, zodat het
voertuig ook tijdens paniekremmen
onder controle gehouden kan worden
en de remweg wordt geoptimaliseerd.
Het systeem grijpt in tijdens het
remmen wanneer de wielen dreigen te
blokkeren tijdens paniekremmen ofonder slechte adhesiecondities, waarbij
blokkering vaker kan voorkomen.
Het systeem verhoogt tevens de
controleerbaarheid en stabiliteit van het
voertuig wanneer op oppervlakken met
verschillende grip voor de wielen aan
rechter- en linkerzijde of in bochten
wordt geremd.
Het geheel wordt aangevuld met het
EBD-systeem (Electronic Braking Force
Distribution) dat voor de verdeling van
de remkracht tussen de voor- en de
achterwielen zorgt.
Ingreep van het systeem
De bestuurder kan merken wanneer het
ABS in werking treedt omdat het
rempedaal iets pulseert en het systeem
meer geluid maakt: dit is volkomen
normaal wanneer het systeem in
werking treedt.31) 32) 33) 34) 35) 36) 37)
DTC-SYSTEEM (Drag
Torque Control)
Het systeem voorkomt dat de
aandrijfwielen mogelijk vergrendelen,
hetgeen kan gebeuren, bijvoorbeeld, als
het gaspedaal plotseling wordt
losgelaten of wanneer plots
teruggeschakeld wordt bij slechte grip
op de weg. In deze omstandigheden
zou het motorremeffect ervoor kunnen
zorgen dat de aandrijfwielen slippen,waardoor de auto zijn stabiliteit verliest.
Het DTC-systeem grijpt in dergelijke
situaties in door het motorkoppel te
regelen om zo de stabiliteit te bewaren
en de veiligheid van het voertuig te
verhogen.
ESC-SYSTEEM
(Electronic Stability
Control)
Het ESC-systeem verbetert de
richtingscontrole en stabiliteit van het
voertuig onder diverse
rijomstandigheden.
Het ESC-systeem corrigeert het
onderstuur en overstuur van het
voertuig door de remkracht op de juiste
wijze naar de wielen te sturen. Ook het
door de motor geleverde koppel kan
verlaagd worden om de controle over
het voertuig te behouden.
Het ESC-systeem maakt gebruikt van
de in het voertuig gemonteerde
sensoren om het traject te bepalen dat
de bestuurder wil volgen en vergelijkt dit
met het werkelijke traject van het
voertuig. Wanneer het werkelijke traject
afwijkt van het gewenste traject, grijpt
het ESC-systeem in om het overstuur
of onderstuur van het voertuig te
corrigeren.
Overstuur: treedt op wanneer het
voertuig meer draait dan
overeenkomstig de hoek van het
81

Tijdens het wegrijden houdt de
regeleenheid van het ESC-systeem de
wielen geremd, totdat het nodige
motorkoppel is bereikt om te kunnen
wegrijden, of in ieder geval maximaal
2 seconden, zodat de bestuurder de
tijd heeft om de rechtervoet van het
rempedaal naar het gaspedaal te
verplaatsen.
Als na 2 seconden niet wordt
weggereden, wordt het systeem
automatisch uitgeschakeld en wordt de
remdruk geleidelijk gereduceerd.
Tijdens deze fase kan een typisch
mechanisch geluid van de remmen
hoorbaar zijn. Dit geluid wijst erop dat
de auto weldra in beweging zal komen.
51) 52)
DST SYSTEEM (Dynamic
Steering Torque)
De DST-functie gebruikt de integratie
van het ESC-systeem in de elektrische
stuurbekrachtiging om het
veiligheidsniveau van het hele voertuig
te verhogen.
In kritieke situaties (remmen in
verschillende gripomstandigheden),
regelt het ESC-systeem via de
DST-functie de besturing om een
aanvullende koppelverdeling te
implementeren op het stuurwiel, om de
bestuurder de meest correcte
manoeuvre voor te stellen.De gecoördineerde actie van de
remmen en de stuurinrichting verhoogt
het gevoel van veiligheid en controle
over het voertuig.
53)
ERM-SYSTEEM
(Electronic Rollover
Mitigation)
Het systeem controleert de neiging van
de wielen om van de grond te komen
als de bestuurder extreme manoeuvres
uitvoert zoals snel bijsturen om een
obstakel te vermijden, met name onder
omstandigheden van een slecht
wegdek.
Als dergelijke omstandigheden zich
voordoen, grijpt het systeem in op de
remmen en het motorvermogen om de
mogelijkheid dat de wielen van de
grond komen te beperken. Het is niet
mogelijk om de neiging tot over de kop
slaan te voorkomen als het fenomeen te
wijten is aan redenen zoals rijden op
steile hellingen, botsing tegen
voorwerpen of andere voertuigen.
54)
TSC-SYSTEEM (Trailer
Sway Control)
Het systeem maakt gebruik van een
reeks sensoren die zich op het voertuig
bevinden om excessief slingeren van de
aanhanger te identificeren en denoodzakelijke voorzorgsmaatregelen te
nemen om dit op te lossen.
Om het slingereffect van de aanhanger
tegen te gaan, kan het systeem het
motorvermogen verlagen en ingrijpen
op de betrokken wielen. Het
TSC-systeem wordt automatisch
ingeschakeld wanneer buitensporig
slingeren van de aanhanger
gedetecteerd wordt.
Ingreep van het systeem
Wanneer het systeem ingeschakeld is,
gaat het controlelampje
op het
instrumentenpaneel knipperen, het
motorvermogen wordt beperkt en het
remmen kan gevoeld worden op de
afzonderlijke wielen, na een poging om
het slingeren van de aanhanger te
elimineren.
55) 56)
ATTENZIONE
31)Wanneer het ABS wordt ingeschakeld,
is een trilling aan het rempedaal voelbaar.
Verlaag de remdruk niet en houd het
rempedaal goed ingetrapt; zo zorgt het
systeem voor de kortste remweg op basis
van de wegomstandigheden.
32)Voor een maximale efficiëntie van het
remsysteem moet een inloopperiode van
circa 500 km worden aangehouden: in
deze periode mag niet abrupt, herhaaldelijk
en langdurig worden geremd.
83

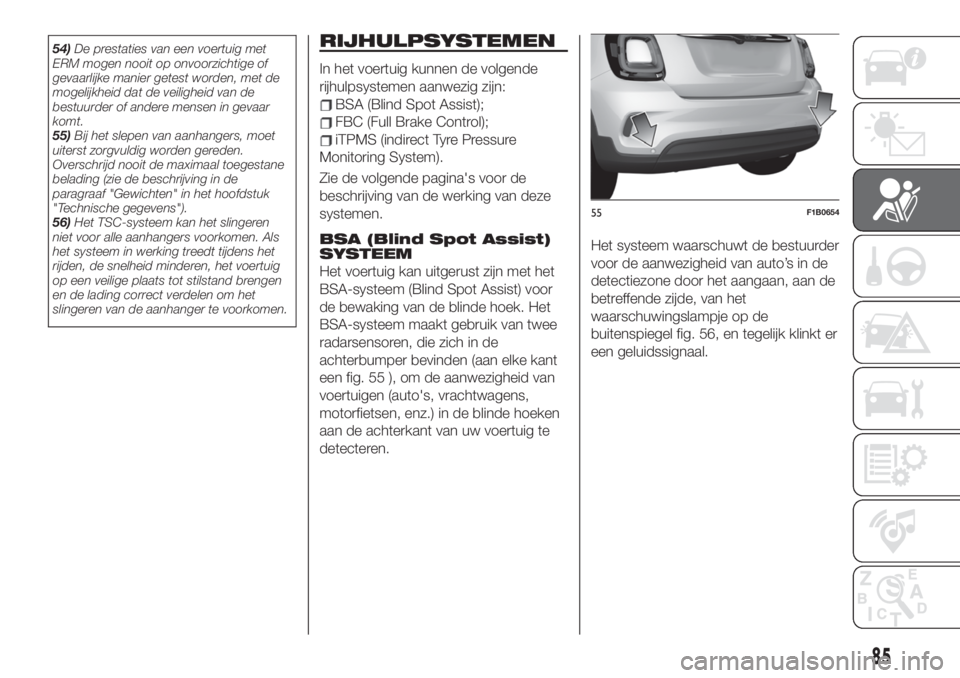

54)De prestaties van een voertuig met
ERM mogen nooit op onvoorzichtige of
gevaarlijke manier getest worden, met de
mogelijkheid dat de veiligheid van de
bestuurder of andere mensen in gevaar
komt.
55)Bij het slepen van aanhangers, moet
uiterst zorgvuldig worden gereden.
Overschrijd nooit de maximaal toegestane
belading (zie de beschrijving in de
paragraaf "Gewichten" in het hoofdstuk
"Technische gegevens").
56)Het TSC-systeem kan het slingeren
niet voor alle aanhangers voorkomen. Als
het systeem in werking treedt tijdens het
rijden, de snelheid minderen, het voertuig
op een veilige plaats tot stilstand brengen
en de lading correct verdelen om het
slingeren van de aanhanger te voorkomen.RIJHULPSYSTEMEN
In het voertuig kunnen de volgende
rijhulpsystemen aanwezig zijn:
BSA (Blind Spot Assist);
FBC (Full Brake Control);
iTPMS (indirect Tyre Pressure
Monitoring System).
Zie de volgende pagina's voor de
beschrijving van de werking van deze
systemen.
BSA (Blind Spot Assist)
SYSTEEM
Het voertuig kan uitgerust zijn met het
BSA-systeem (Blind Spot Assist) voor
de bewaking van de blinde hoek. Het
BSA-systeem maakt gebruik van twee
radarsensoren, die zich in de
achterbumper bevinden (aan elke kant
een fig. 55 ), om de aanwezigheid van
voertuigen (auto's, vrachtwagens,
motorfietsen, enz.) in de blinde hoeken
aan de achterkant van uw voertuig te
detecteren.Het systeem waarschuwt de bestuurder
voor de aanwezigheid van auto’s in de
detectiezone door het aangaan, aan de
betreffende zijde, van het
waarschuwingslampje op de
buitenspiegel fig. 56, en tegelijk klinkt er
een geluidssignaal.
55F1B0654
85

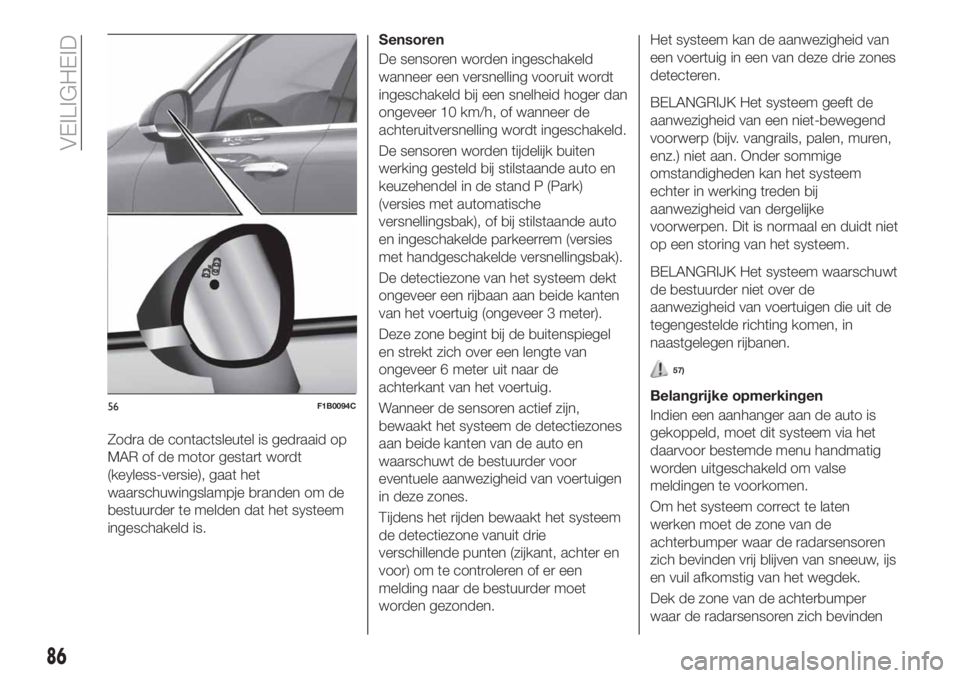

Zodra de contactsleutel is gedraaid op
MAR of de motor gestart wordt
(keyless-versie), gaat het
waarschuwingslampje branden om de
bestuurder te melden dat het systeem
ingeschakeld is.Sensoren
De sensoren worden ingeschakeld
wanneer een versnelling vooruit wordt
ingeschakeld bij een snelheid hoger dan
ongeveer 10 km/h, of wanneer de
achteruitversnelling wordt ingeschakeld.
De sensoren worden tijdelijk buiten
werking gesteld bij stilstaande auto en
keuzehendel in de stand P (Park)
(versies met automatische
versnellingsbak), of bij stilstaande auto
en ingeschakelde parkeerrem (versies
met handgeschakelde versnellingsbak).
De detectiezone van het systeem dekt
ongeveer een rijbaan aan beide kanten
van het voertuig (ongeveer 3 meter).
Deze zone begint bij de buitenspiegel
en strekt zich over een lengte van
ongeveer 6 meter uit naar de
achterkant van het voertuig.
Wanneer de sensoren actief zijn,
bewaakt het systeem de detectiezones
aan beide kanten van de auto en
waarschuwt de bestuurder voor
eventuele aanwezigheid van voertuigen
in deze zones.
Tijdens het rijden bewaakt het systeem
de detectiezone vanuit drie
verschillende punten (zijkant, achter en
voor) om te controleren of er een
melding naar de bestuurder moet
worden gezonden.Het systeem kan de aanwezigheid van
een voertuig in een van deze drie zones
detecteren.
BELANGRIJK Het systeem geeft de
aanwezigheid van een niet-bewegend
voorwerp (bijv. vangrails, palen, muren,
enz.) niet aan. Onder sommige
omstandigheden kan het systeem
echter in werking treden bij
aanwezigheid van dergelijke
voorwerpen. Dit is normaal en duidt niet
op een storing van het systeem.
BELANGRIJK Het systeem waarschuwt
de bestuurder niet over de
aanwezigheid van voertuigen die uit de
tegengestelde richting komen, in
naastgelegen rijbanen.
57)
Belangrijke opmerkingen
Indien een aanhanger aan de auto is
gekoppeld, moet dit systeem via het
daarvoor bestemde menu handmatig
worden uitgeschakeld om valse
meldingen te voorkomen.
Om het systeem correct te laten
werken moet de zone van de
achterbumper waar de radarsensoren
zich bevinden vrij blijven van sneeuw, ijs
en vuil afkomstig van het wegdek.
Dek de zone van de achterbumper
waar de radarsensoren zich bevinden56F1B0094C
86
VEILIGHEID

met geen enkel voorwerp af (bijv.
stickers, fietsenrek, enz.).
Achteraanzicht
Het systeem detecteert voertuigen die
uw voertuig van achteren aan beide
kanten naderen en de detectiezone aan
de achterkant binnenkomen met een
verschil in snelheid van minder dan
50 km/h ten opzichte van uw voertuig.
Inhalen van voertuigen
Als een voertuig langzaam wordt
gepasseerd (met een verschil in
snelheid van minder dan ongeveer
25 km/h) en dit voertuig gedurende
ongeveer 1,5 seconde in de blinde
hoek blijft, gaat het
waarschuwingslampje op de
buitenspiegel aan de betreffende kant
branden.
Als het verschil in snelheid tussen beide
voertuigen hoger is dan ongeveer
25 km/h, gaat het lampje niet branden.
RCP (Rear Cross Path detection)
systeem
Dit systeem assisteert de bestuurder
tijdens achteruitrijmanoeuvres in geval
van beperkt zicht.
Het RCP-systeem bewaakt de
detectiezones aan beide zijden aan de
achterkant, om bewegende
voorwerpen die de zijkanten van het
voertuig naderen met eenminimumsnelheid tussen ongeveer
1 km/h en 3 km/h en voorwerpen die
bewegen met een maximumsnelheid
van 35 km/h, zoals gebruikelijk is in
parkeerzones.
De inwerkingtreding van het systeem
wordt de bestuurder gemeld met een
visuele en akoestische waarschuwing.
BELANGRIJK Indien de sensoren
afgedekt worden door voorwerpen of
voertuigen, zal het systeem de
bestuurder niet waarschuwen.
Bedieningswijze
Het systeem kan in-/uitgeschakeld
worden via het menu van het display, of
via hetUconnect™-systeem (zie de
speciale bijlage voor meer informatie).
Blind Spot Assist, "Visuele" modus
Wanneer deze modus actief is, zorgt
het BSA-systeem voor een visuele
melding via de buitenspiegel aan de
kant waar het voorwerp is
gedetecteerd.
Wanneer het systeem in de
RCP-modus werkt, stuurt het visuele en
akoestische waarschuwingen wanneer
de aanwezigheid van een voorwerp
wordt gedetecteerd.
Wanneer er een akoestische
waarschuwing wordt afgegeven, wordt
het volume vanUconnect™verlaagd.Blind Spot Assist, "Visuele en
akoestische" modus
Wanneer deze modus actief is, stuurt
het BSA-systeem een visuele
waarschuwing naar de buitenspiegel
aan de kant waar het voorwerp is
gedetecteerd.
Als de richtingaanwijzer aan de kant
waar een voorwerp gedetecteerd is
wordt ingeschakeld, wordt er ook een
akoestische waarschuwing verzonden.
Wanneer een richtingaanwijzer is
ingeschakeld en er wordt tegelijkertijd
een voorwerp aan dezelfde kant
gedetecteerd, worden zowel de
akoestische als de visuele
waarschuwingen verzonden. Het
volume van hetUconnect™-systeem
wordt ook verlaagd.
Wanneer het systeem in de
"RCP"-modus werkt, stuurt het visuele
en akoestische waarschuwingen
wanneer de aanwezigheid van een
voorwerp wordt gedetecteerd. Wanneer
er een akoestische waarschuwing
wordt afgegeven, wordt het volume van
Uconnect™ook verlaagd.
Deactivering van de functie Blind
Spot Assist
Wanneer het systeem wordt
uitgeschakeld ("Blind spot alert" op
"OFF"), zullen de BSA- of
87

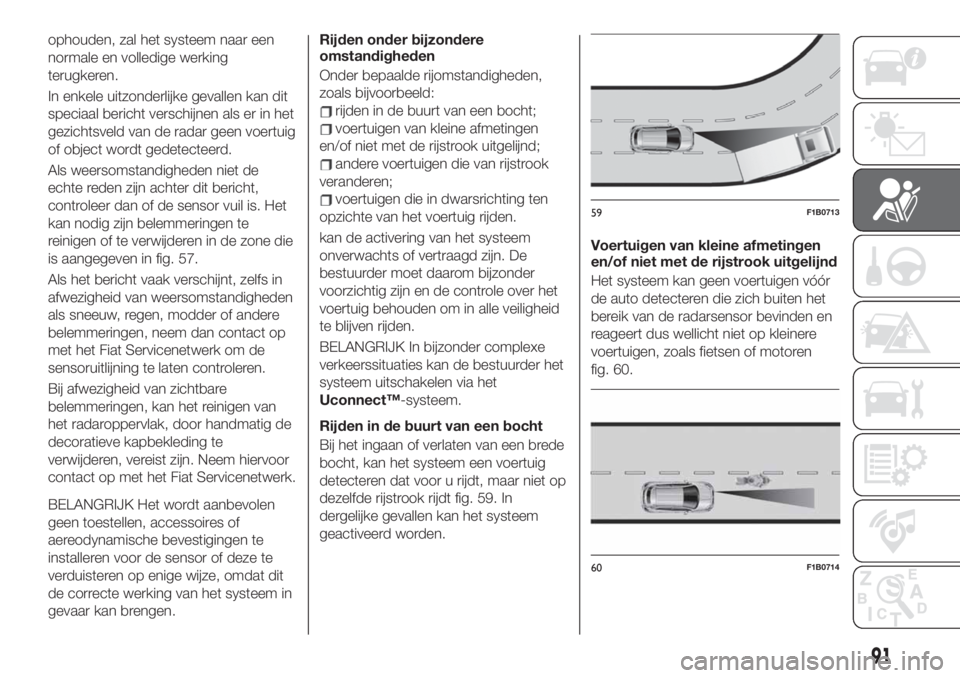

ophouden, zal het systeem naar een
normale en volledige werking
terugkeren.
In enkele uitzonderlijke gevallen kan dit
speciaal bericht verschijnen als er in het
gezichtsveld van de radar geen voertuig
of object wordt gedetecteerd.
Als weersomstandigheden niet de
echte reden zijn achter dit bericht,
controleer dan of de sensor vuil is. Het
kan nodig zijn belemmeringen te
reinigen of te verwijderen in de zone die
is aangegeven in fig. 57.
Als het bericht vaak verschijnt, zelfs in
afwezigheid van weersomstandigheden
als sneeuw, regen, modder of andere
belemmeringen, neem dan contact op
met het Fiat Servicenetwerk om de
sensoruitlijning te laten controleren.
Bij afwezigheid van zichtbare
belemmeringen, kan het reinigen van
het radaroppervlak, door handmatig de
decoratieve kapbekleding te
verwijderen, vereist zijn. Neem hiervoor
contact op met het Fiat Servicenetwerk.
BELANGRIJK Het wordt aanbevolen
geen toestellen, accessoires of
aereodynamische bevestigingen te
installeren voor de sensor of deze te
verduisteren op enige wijze, omdat dit
de correcte werking van het systeem in
gevaar kan brengen.
Rijden onder bijzondere
omstandigheden
Onder bepaalde rijomstandigheden,
zoals bijvoorbeeld:
rijden in de buurt van een bocht;
voertuigen van kleine afmetingen
en/of niet met de rijstrook uitgelijnd;
andere voertuigen die van rijstrook
veranderen;
voertuigen die in dwarsrichting ten
opzichte van het voertuig rijden.
kan de activering van het systeem
onverwachts of vertraagd zijn. De
bestuurder moet daarom bijzonder
voorzichtig zijn en de controle over het
voertuig behouden om in alle veiligheid
te blijven rijden.
BELANGRIJK In bijzonder complexe
verkeerssituaties kan de bestuurder het
systeem uitschakelen via het
Uconnect™-systeem.
Rijden in de buurt van een bocht
Bij het ingaan of verlaten van een brede
bocht, kan het systeem een voertuig
detecteren dat voor u rijdt, maar niet op
dezelfde rijstrook rijdt fig. 59. In
dergelijke gevallen kan het systeem
geactiveerd worden.Voertuigen van kleine afmetingen
en/of niet met de rijstrook uitgelijnd
Het systeem kan geen voertuigen vóór
de auto detecteren die zich buiten het
bereik van de radarsensor bevinden en
reageert dus wellicht niet op kleinere
voertuigen, zoals fietsen of motoren
fig. 60.59F1B0713
60F1B0714
91
