AVVERTENZA
31)Werkzaamheden die leiden tot stoten,
trillingen of plaatselijke verhitting in de zone
rondom de gordelspanners (meer dan 100
°C gedurende ten hoogste zes uur) kunnen
de gordelspanners beschadigen of in
werking doen treden. Neem contact op
met het Fiat Servicenetwerk voor eventuele
werkzaamheden aan deze componenten.
KINDERZITJES
KINDEREN VEILIG
VERVOEREN
76) 77) 78) 79)
Om een optimale bescherming bij een
ongeval te kunnen garanderen, moeten
alle inzittenden zitten en gebruik maken
van goedgekeurde
beveiligingssystemen, ook
pasgeborenen en kinderen!
Dit is een wettelijke verplichting in alle
EU-landen, conform de Europese
richtlijn 2003/20/EG.
Kinderen met een lengte van minder
dan 1,50 meter en tot de leeftijd van
12 jaar moeten beschermd worden
door geschikte kinderzitjes en moeten
op de achterbank zitten.
Statistieken over ongevallen tonen aan
dat de achterbank een betere
bescherming biedt voor kinderen.
Vergeleken met een volwassene, is het
hoofd van kleine kinderen in verhouding
tot de rest van het lichaam groter en
zwaarder, maar de spieren en de
botstructuur van kinderen zijn nog niet
volledig ontwikkeld. Daarom zijn
correcte beveiligingssystemen, naast
veiligheidsgordels voor volwassenen,
noodzakelijk om het gevaar van letsel in
geval van een aanrijding, remmen ofplotselinge manoeuvres, zo veel
mogelijk te beperken.
Kinderen moeten veilig en comfortabel
zitten. Afhankelijk van de
eigenschappen van de gebruikte
kinderzitjes, wordt geadviseerd om
kinderzitjes zo lang mogelijk tegen de
rijrichting in te monteren (tot het kind
minstens 3–4 jaar oud is), omdat die
stand bij een ongeval de meeste
bescherming biedt.
De keuze van het meest geschikte
kinderzitje is afhankelijk van het gewicht
en de lengte van het kind. Er zijn
verschillende types kinderzitjes, die in
de auto bevestigd kunnen worden met
behulp van de veiligheidsgordels of met
de ISOFIX/i-Size-bevestigingspunten.
Het wordt geadviseerd altijd het voor
het kind meest geschikte kinderzitje te
kiezen; raadpleeg daarom altijd de
Gebruiksaanwijzing die bij het
kinderzitje geleverd is, om er zeker van
te zijn dat dit het juiste type is voor de
kinderen waarvoor het is bedoeld.
In Europa vallen de eigenschappen van
kinderzitjes onder de norm ECE-R44,
die ze in vijf gewichtsgroepen indeelt:
Groep Gewichtsgroep
Groep 0 tot 10 kg
102
VEILIGHEID

MONTAGE VAN EEN
ISOFIX-KINDERZITJE
84) 85) 86)
De achterstoelen aan de zijkanten van
de auto zijn uitgerust met
ISOFIX-bevestigingen, voor het snel,
eenvoudig en veilig bevestigen van
kinderzitjes. Met het ISOFIX-systeem
kunt u het ISOFIX-kinderzitje monteren
zonder gebruik van de
veiligheidsgordels van de auto maar
door dit rechtstreeks vast te maken aan
de stoel met behulp van de drie
bevestigingspunten in de auto.
ISOFIX-kinderzitjes en conventionele
kinderzitjes kunnen in dezelfde auto op
verschillende stoelen worden
gemonteerd.
Om een ISOFIX-kinderzitje te monteren,
de twee metalen verankeringen A
fig. 76 vastmaken die tussen de
rugleuning en de zitting van de
achterstoel zitten, daarna de bovenste
gordel (geleverd bij het kinderzitje)
vastmaken aan het speciale
bevestigingspunt B fig. 77 dat zich
onderaan achter de rugleuning bevindt.Ter illustratie toont fig. 78 een voorbeeld
van een universeel ISOFIX-kinderzitje
voor gewichtsgroep 1.
BELANGRIJK De fig. 78 is indicatief en
dient slechts ter illustratie van de
montage. Monteer het kinderzitje
overeenkomstig de aanwijzingen, die
bijgesloten moeten zijn.
76F1B0114C
77F1B0115C78F1B0116C
79F1B0117C
106
VEILIGHEID

OPMERKING Wanneer een universeel
ISOFIX-kinderzitje wordt gebruikt,
kunnen alleen ECE R44 "ISOFIX
Universal” (R44/03 of latere updates)
typegoedgekeurde kinderzitjes gebruikt
worden fig. 79.
107

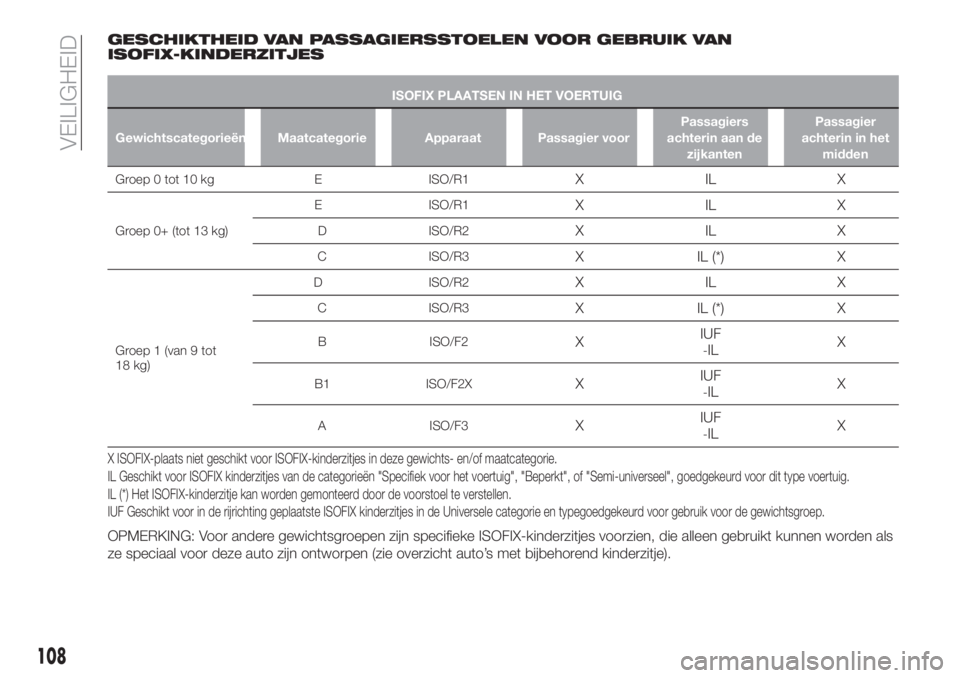

GESCHIKTHEID VAN PASSAGIERSSTOELEN VOOR GEBRUIK VAN
ISOFIX-KINDERZITJES
ISOFIX PLAATSEN IN HET VOERTUIG
Gewichtscategorieën Maatcategorie Apparaat Passagier voorPassagiers
achterin aan de
zijkantenPassagier
achterin in het
midden
Groep 0 tot 10 kg E ISO/R1XILX
Groep 0+ (tot 13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Groep 1 (van 9 tot
18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF-ILX
B1 ISO/F2XXIUF-ILX
A ISO/F3XIUF-ILX
X ISOFIX-plaats niet geschikt voor ISOFIX-kinderzitjes in deze gewichts- en/of maatcategorie.
IL Geschikt voor ISOFIX kinderzitjes van de categorieën "Specifiek voor het voertuig", "Beperkt", of "Semi-universeel", goedgekeurd voor dit typevoertuig.
IL (*) Het ISOFIX-kinderzitje kan worden gemonteerd door de voorstoel te verstellen.
IUF Geschikt voor in de rijrichting geplaatste ISOFIX kinderzitjes in de Universele categorie en typegoedgekeurd voor gebruik voor de gewichtsgroep.
OPMERKING: Voor andere gewichtsgroepen zijn specifieke ISOFIX-kinderzitjes voorzien, die alleen gebruikt kunnen worden als
ze speciaal voor deze auto zijn ontworpen (zie overzicht auto’s met bijbehorend kinderzitje).
108
VEILIGHEID

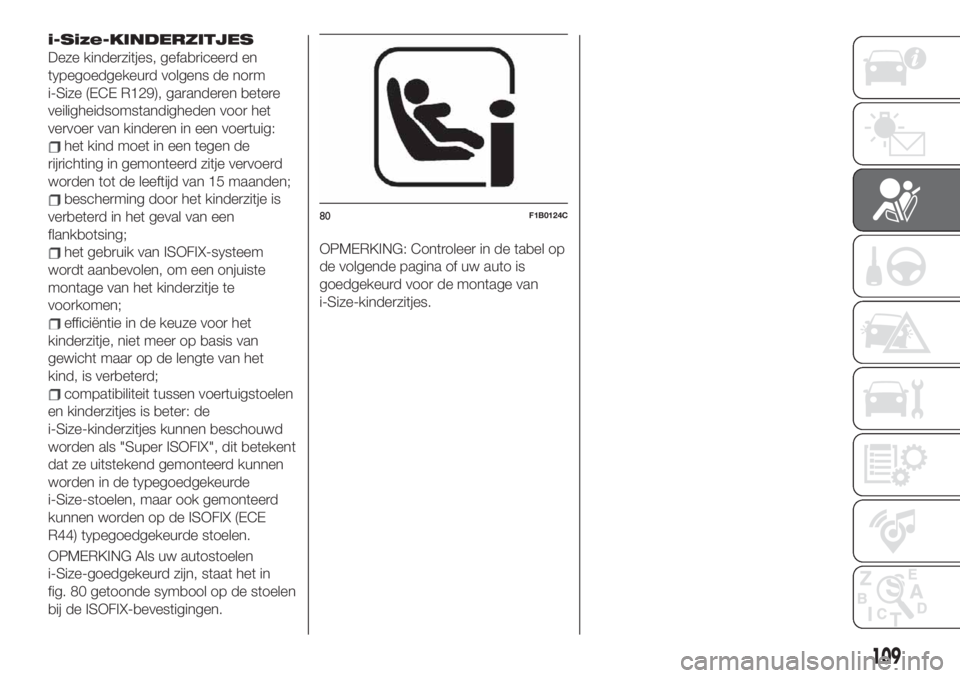

i-Size-KINDERZITJES
Deze kinderzitjes, gefabriceerd en
typegoedgekeurd volgens de norm
i-Size (ECE R129), garanderen betere
veiligheidsomstandigheden voor het
vervoer van kinderen in een voertuig:
het kind moet in een tegen de
rijrichting in gemonteerd zitje vervoerd
worden tot de leeftijd van 15 maanden;
bescherming door het kinderzitje is
verbeterd in het geval van een
flankbotsing;
het gebruik van ISOFIX-systeem
wordt aanbevolen, om een onjuiste
montage van het kinderzitje te
voorkomen;
efficiëntie in de keuze voor het
kinderzitje, niet meer op basis van
gewicht maar op de lengte van het
kind, is verbeterd;
compatibiliteit tussen voertuigstoelen
en kinderzitjes is beter: de
i-Size-kinderzitjes kunnen beschouwd
worden als "Super ISOFIX", dit betekent
dat ze uitstekend gemonteerd kunnen
worden in de typegoedgekeurde
i-Size-stoelen, maar ook gemonteerd
kunnen worden op de ISOFIX (ECE
R44) typegoedgekeurde stoelen.
OPMERKING Als uw autostoelen
i-Size-goedgekeurd zijn, staat het in
fig. 80 getoonde symbool op de stoelen
bij de ISOFIX-bevestigingen.OPMERKING: Controleer in de tabel op
de volgende pagina of uw auto is
goedgekeurd voor de montage van
i-Size-kinderzitjes.
80F1B0124C
109

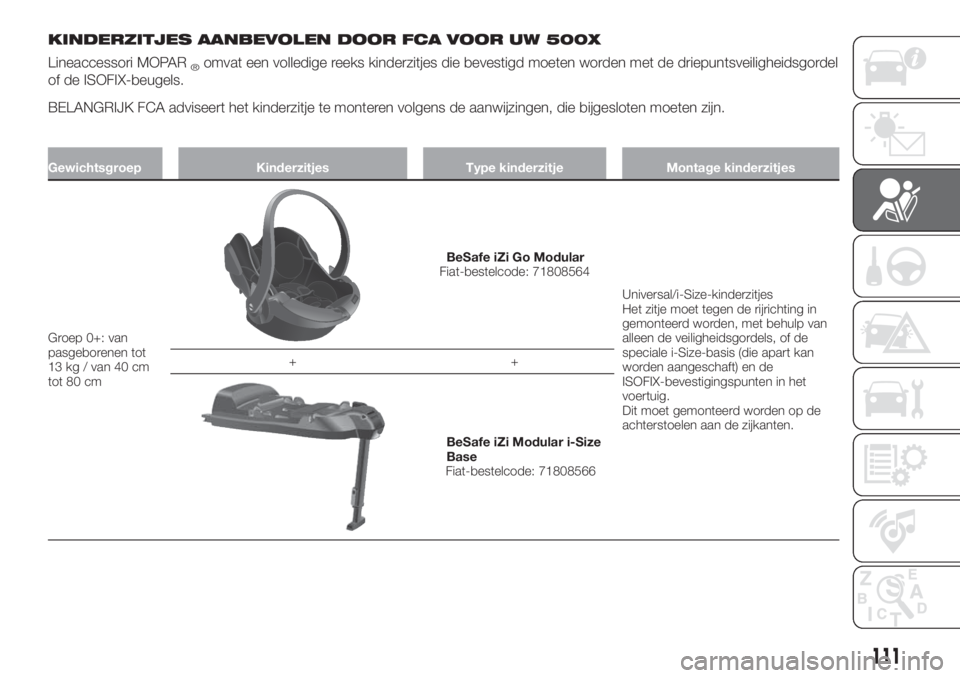

KINDERZITJES AANBEVOLEN DOOR FCA VOOR UW 500X
Lineaccessori MOPAR®omvat een volledige reeks kinderzitjes die bevestigd moeten worden met de driepuntsveiligheidsgordel
of de ISOFIX-beugels.
BELANGRIJK FCA adviseert het kinderzitje te monteren volgens de aanwijzingen, die bijgesloten moeten zijn.
Gewichtsgroep Kinderzitjes Type kinderzitje Montage kinderzitjes
Groep 0+: van
pasgeborenen tot
13 kg / van 40 cm
tot 80 cm
BeSafe iZi Go Modular
Fiat-bestelcode: 71808564
Universal/i-Size-kinderzitjes
Het zitje moet tegen de rijrichting in
gemonteerd worden, met behulp van
alleen de veiligheidsgordels, of de
speciale i-Size-basis (die apart kan
worden aangeschaft) en de
ISOFIX-bevestigingspunten in het
voertuig.
Dit moet gemonteerd worden op de
achterstoelen aan de zijkanten. ++
BeSafe iZi Modular i-Size
Base
Fiat-bestelcode: 71808566
111

Gewichtsgroep Kinderzitjes Type kinderzitje Montage kinderzitjes
Groep 0+/1: van
9 kg tot 18 kg / van
67 cm tot 105 cm
BeSafe iZi Modular i-Size
Fiat-bestelcode: 71808565
i-Size kinderzitjes met typegoedkeuring
moetengemonteerd worden op de
wagen met de iZi Modular i-Size Base,
die aparat moet worden aangeschaft.
Het kan naar voren of naar achteren
gericht gemonteerd worden (zie de
handleiding van het kinderzitje). ++
BeSafe iZi Modular i-Size
Base
Fiat-bestelcode: 71808566
Groep 2: van 15 kg
tot 25 kg / van
95 cm tot 135 cm
Britax Römer KidFix XP
(indien aanwezig)
Fiat-bestelcode: 71807984Het kan alleen in de rijrichting
gemonteerd worden, met behulp van
de driepuntsveiligheidsgordel en de
ISOFIX-bevestigingen van de auto.
Fiat adviseert deze met behulp van
de ISOFIX-bevestigingen van de
auto te monteren.
Dit moet gemonteerd worden op de
achterstoelen aan de zijkanten.
112
VEILIGHEID

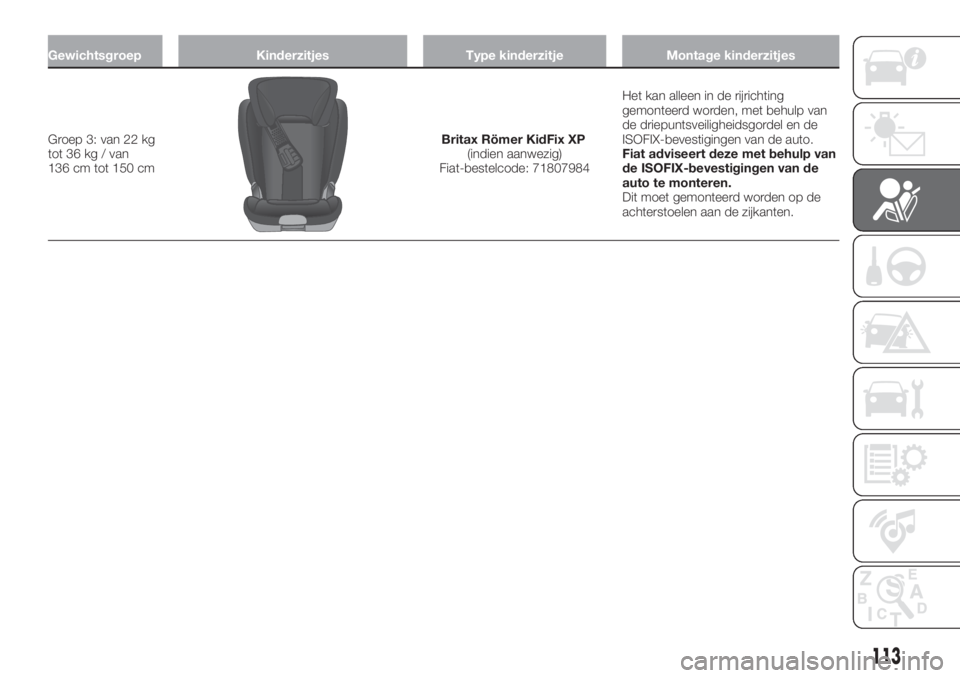

Gewichtsgroep Kinderzitjes Type kinderzitje Montage kinderzitjes
Groep 3: van 22 kg
tot 36 kg / van
136 cm tot 150 cmBritax Römer KidFix XP
(indien aanwezig)
Fiat-bestelcode: 71807984Het kan alleen in de rijrichting
gemonteerd worden, met behulp van
de driepuntsveiligheidsgordel en de
ISOFIX-bevestigingen van de auto.
Fiat adviseert deze met behulp van
de ISOFIX-bevestigingen van de
auto te monteren.
Dit moet gemonteerd worden op de
achterstoelen aan de zijkanten.
113

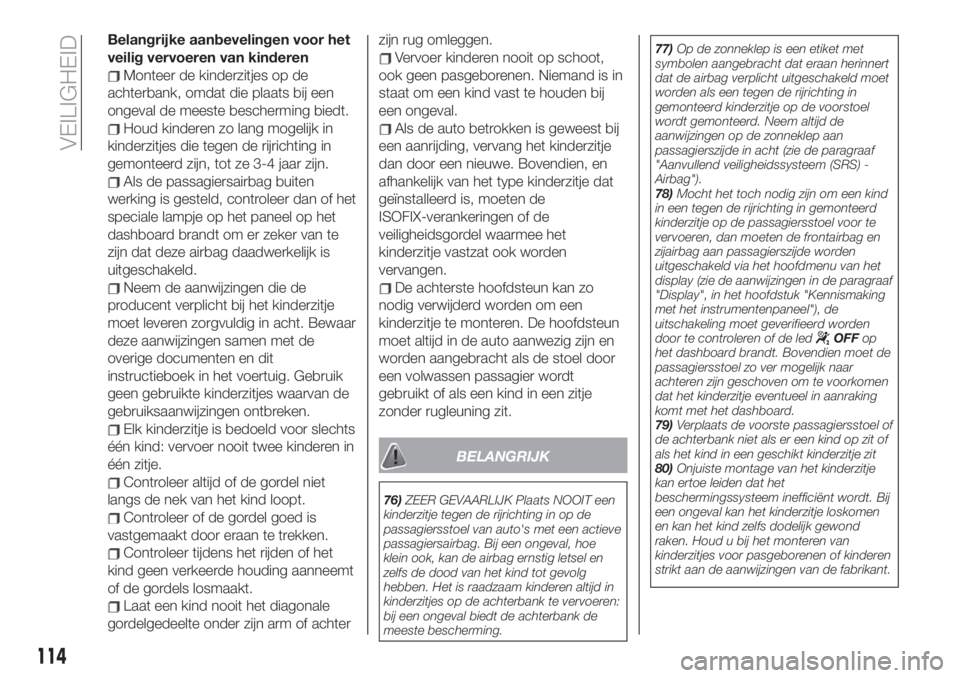

Belangrijke aanbevelingen voor het
veilig vervoeren van kinderen
Monteer de kinderzitjes op de
achterbank, omdat die plaats bij een
ongeval de meeste bescherming biedt.
Houd kinderen zo lang mogelijk in
kinderzitjes die tegen de rijrichting in
gemonteerd zijn, tot ze 3-4 jaar zijn.
Als de passagiersairbag buiten
werking is gesteld, controleer dan of het
speciale lampje op het paneel op het
dashboard brandt om er zeker van te
zijn dat deze airbag daadwerkelijk is
uitgeschakeld.
Neem de aanwijzingen die de
producent verplicht bij het kinderzitje
moet leveren zorgvuldig in acht. Bewaar
deze aanwijzingen samen met de
overige documenten en dit
instructieboek in het voertuig. Gebruik
geen gebruikte kinderzitjes waarvan de
gebruiksaanwijzingen ontbreken.
Elk kinderzitje is bedoeld voor slechts
één kind: vervoer nooit twee kinderen in
één zitje.
Controleer altijd of de gordel niet
langs de nek van het kind loopt.
Controleer of de gordel goed is
vastgemaakt door eraan te trekken.
Controleer tijdens het rijden of het
kind geen verkeerde houding aanneemt
of de gordels losmaakt.
Laat een kind nooit het diagonale
gordelgedeelte onder zijn arm of achterzijn rug omleggen.
Vervoer kinderen nooit op schoot,
ook geen pasgeborenen. Niemand is in
staat om een kind vast te houden bij
een ongeval.
Als de auto betrokken is geweest bij
een aanrijding, vervang het kinderzitje
dan door een nieuwe. Bovendien, en
afhankelijk van het type kinderzitje dat
geïnstalleerd is, moeten de
ISOFIX-verankeringen of de
veiligheidsgordel waarmee het
kinderzitje vastzat ook worden
vervangen.
De achterste hoofdsteun kan zo
nodig verwijderd worden om een
kinderzitje te monteren. De hoofdsteun
moet altijd in de auto aanwezig zijn en
worden aangebracht als de stoel door
een volwassen passagier wordt
gebruikt of als een kind in een zitje
zonder rugleuning zit.
BELANGRIJK
76)ZEER GEVAARLIJK Plaats NOOIT een
kinderzitje tegen de rijrichting in op de
passagiersstoel van auto's met een actieve
passagiersairbag. Bij een ongeval, hoe
klein ook, kan de airbag ernstig letsel en
zelfs de dood van het kind tot gevolg
hebben. Het is raadzaam kinderen altijd in
kinderzitjes op de achterbank te vervoeren:
bij een ongeval biedt de achterbank de
meeste bescherming.77)Op de zonneklep is een etiket met
symbolen aangebracht dat eraan herinnert
dat de airbag verplicht uitgeschakeld moet
worden als een tegen de rijrichting in
gemonteerd kinderzitje op de voorstoel
wordt gemonteerd. Neem altijd de
aanwijzingen op de zonneklep aan
passagierszijde in acht (zie de paragraaf
"Aanvullend veiligheidssysteem (SRS) -
Airbag").

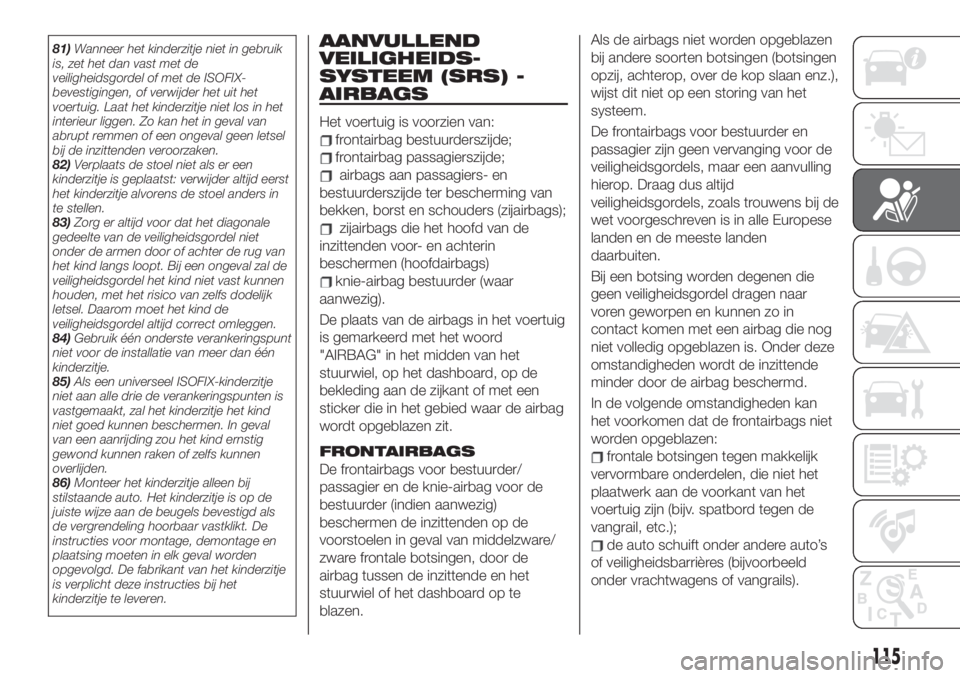

78)Mocht het toch nodig zijn om een kind
in een tegen de rijrichting in gemonteerd
kinderzitje op de passagiersstoel voor te
vervoeren, dan moeten de frontairbag en
zijairbag aan passagierszijde worden
uitgeschakeld via het hoofdmenu van het
display (zie de aanwijzingen in de paragraaf
"Display", in het hoofdstuk "Kennismaking
met het instrumentenpaneel"), de
uitschakeling moet geverifieerd worden
door te controleren of de led
OFFop
het dashboard brandt. Bovendien moet de
passagiersstoel zo ver mogelijk naar
achteren zijn geschoven om te voorkomen
dat het kinderzitje eventueel in aanraking
komt met het dashboard.
79)Verplaats de voorste passagiersstoel of
de achterbank niet als er een kind op zit of
als het kind in een geschikt kinderzitje zit
80)Onjuiste montage van het kinderzitje
kan ertoe leiden dat het
beschermingssysteem inefficiënt wordt. Bij
een ongeval kan het kinderzitje loskomen
en kan het kind zelfs dodelijk gewond
raken. Houd u bij het monteren van
kinderzitjes voor pasgeborenen of kinderen
strikt aan de aanwijzingen van de fabrikant.
114
VEILIGHEID

81)Wanneer het kinderzitje niet in gebruik
is, zet het dan vast met de
veiligheidsgordel of met de ISOFIX-
bevestigingen, of verwijder het uit het
voertuig. Laat het kinderzitje niet los in het
interieur liggen. Zo kan het in geval van
abrupt remmen of een ongeval geen letsel
bij de inzittenden veroorzaken.
82)Verplaats de stoel niet als er een
kinderzitje is geplaatst: verwijder altijd eerst
het kinderzitje alvorens de stoel anders in
te stellen.
83)Zorg er altijd voor dat het diagonale
gedeelte van de veiligheidsgordel niet
onder de armen door of achter de rug van
het kind langs loopt. Bij een ongeval zal de
veiligheidsgordel het kind niet vast kunnen
houden, met het risico van zelfs dodelijk
letsel. Daarom moet het kind de
veiligheidsgordel altijd correct omleggen.
84)Gebruik één onderste verankeringspunt
niet voor de installatie van meer dan één
kinderzitje.
85)Als een universeel ISOFIX-kinderzitje
niet aan alle drie de verankeringspunten is
vastgemaakt, zal het kinderzitje het kind
niet goed kunnen beschermen. In geval
van een aanrijding zou het kind ernstig
gewond kunnen raken of zelfs kunnen
overlijden.
86)Monteer het kinderzitje alleen bij
stilstaande auto. Het kinderzitje is op de
juiste wijze aan de beugels bevestigd als
de vergrendeling hoorbaar vastklikt. De
instructies voor montage, demontage en
plaatsing moeten in elk geval worden
opgevolgd. De fabrikant van het kinderzitje
is verplicht deze instructies bij het
kinderzitje te leveren.AANVULLEND
VEILIGHEIDS-
SYSTEEM (SRS) -
AIRBAGS
Het voertuig is voorzien van:
frontairbag bestuurderszijde;
frontairbag passagierszijde;
airbags aan passagiers- en
bestuurderszijde ter bescherming van
bekken, borst en schouders (zijairbags);
zijairbags die het hoofd van de
inzittenden voor- en achterin
beschermen (hoofdairbags)
knie-airbag bestuurder (waar
aanwezig).
De plaats van de airbags in het voertuig
is gemarkeerd met het woord
"AIRBAG" in het midden van het
stuurwiel, op het dashboard, op de
bekleding aan de zijkant of met een
sticker die in het gebied waar de airbag
wordt opgeblazen zit.
FRONTAIRBAGS
De frontairbags voor bestuurder/
passagier en de knie-airbag voor de
bestuurder (indien aanwezig)
beschermen de inzittenden op de
voorstoelen in geval van middelzware/
zware frontale botsingen, door de
airbag tussen de inzittende en het
stuurwiel of het dashboard op te
blazen.Als de airbags niet worden opgeblazen
bij andere soorten botsingen (botsingen
opzij, achterop, over de kop slaan enz.),
wijst dit niet op een storing van het
systeem.
De frontairbags voor bestuurder en
passagier zijn geen vervanging voor de
veiligheidsgordels, maar een aanvulling
hierop. Draag dus altijd
veiligheidsgordels, zoals trouwens bij de
wet voorgeschreven is in alle Europese
landen en de meeste landen
daarbuiten.
Bij een botsing worden degenen die
geen veiligheidsgordel dragen naar
voren geworpen en kunnen zo in
contact komen met een airbag die nog
niet volledig opgeblazen is. Onder deze
omstandigheden wordt de inzittende
minder door de airbag beschermd.
In de volgende omstandigheden kan
het voorkomen dat de frontairbags niet
worden opgeblazen:frontale botsingen tegen makkelijk
vervormbare onderdelen, die niet het
plaatwerk aan de voorkant van het
voertuig zijn (bijv. spatbord tegen de
vangrail, etc.);
de auto schuift onder andere auto’s
of veiligheidsbarrières (bijvoorbeeld
onder vrachtwagens of vangrails).
115
