FIAT 500X 2019 Kezelési és karbantartási útmutató (in Hungarian)

A következő táblázat az ECE 129 európai irányelv szerint mutatja az i-Size gyermekülések lehetséges beszerelési módjait.
A GÉPKOCSIBAN LÉVŐ I-Size POZÍCIÓK
Berendezés Első utasülésHátsó szélső
utasokHátsó középső
utas
i-Size gyermekülésekISO/R2 X i-U X
ISO/F2 X i-U X
109

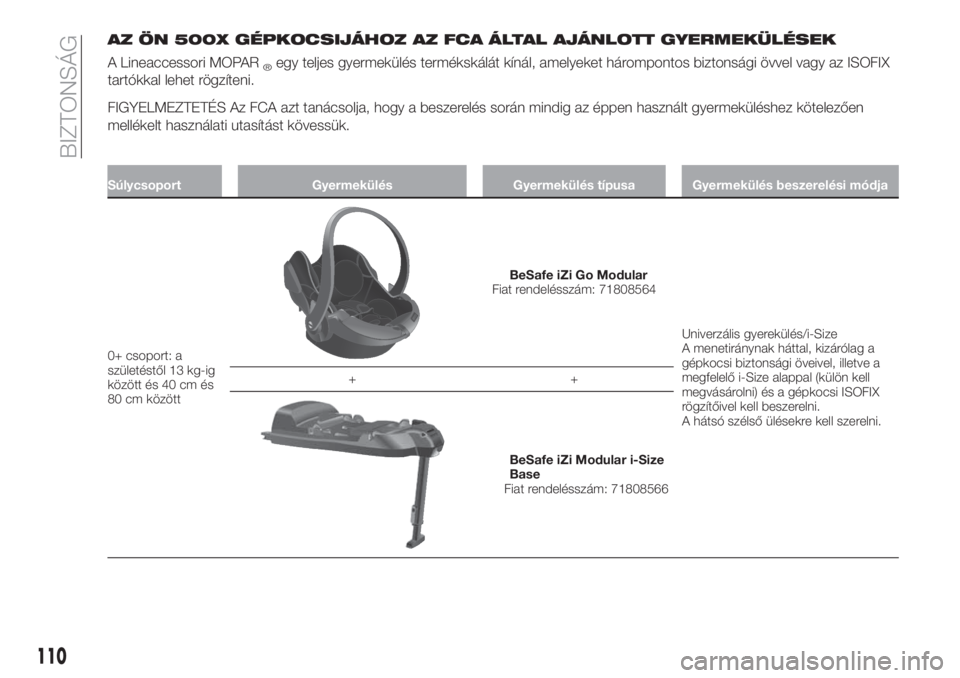

AZ ÖN 500X GÉPKOCSIJÁHOZ AZ FCA ÁLTAL AJÁNLOTT GYERMEKÜLÉSEK
A Lineaccessori MOPAR®egy teljes gyermekülés termékskálát kínál, amelyeket hárompontos biztonsági övvel vagy az ISOFIX
tartókkal lehet rögzíteni.
FIGYELMEZTETÉS Az FCA azt tanácsolja, hogy a beszerelés során mindig az éppen használt gyermeküléshez kötelezően
mellékelt használati utasítást kövessük.
Súlycsoport Gyermekülés Gyermekülés típusa Gyermekülés beszerelési módja
0+ csoport: a
születéstől 13 kg-ig
között és 40 cm és
80 cm között
BeSafe iZi Go Modular
Fiat rendelésszám: 71808564
Univerzális gyerekülés/i-Size
A menetiránynak háttal, kizárólag a
gépkocsi biztonsági öveivel, illetve a
megfelelő i-Size alappal (külön kell
megvásárolni) és a gépkocsi ISOFIX
rögzítőivel kell beszerelni.
A hátsó szélső ülésekre kell szerelni. ++
BeSafe iZi Modular i-Size
Base
Fiat rendelésszám: 71808566
110
BIZTONSÁG

Súlycsoport Gyermekülés Gyermekülés típusa Gyermekülés beszerelési módja
0+/1. csoport: 9 és
18 kg között /
67 cm és 105 cm
között
BeSafe iZi Modular i-Size
Fiat rendelésszám: 71808565
i-Size engedélyezett gyerekülés, amit a
külön megvásárolható iZi Modular
i-Size Base alappal együttkell
beszerelni a gépkocsiba. Egyaránt
beszerelhető úgy menetirányba, mint
az ellenkező irányba (kövessük a
gyerekülés használati utasítását). ++
BeSafe iZi Modular i-Size
Base
Fiat rendelésszám: 71808566
2. csoport: 15 és
25 kg között /
95 cm és 135 cm
között
Britax Römer KidFix XP
(egyes változatoknál)
Fiat rendelésszám: 71807984Kizárólag a menetirányba nézően, a
hárompontos biztonsági övvel és a
gépkocsi ISOFIX rögzítéseit
felhasználva kell beszerelni.
A Fiat a gépkocsi ISOFIX
rögzítéseinek használatával
javasolja a beszerelést.
A hátsó szélső ülésekre kell szerelni.
111

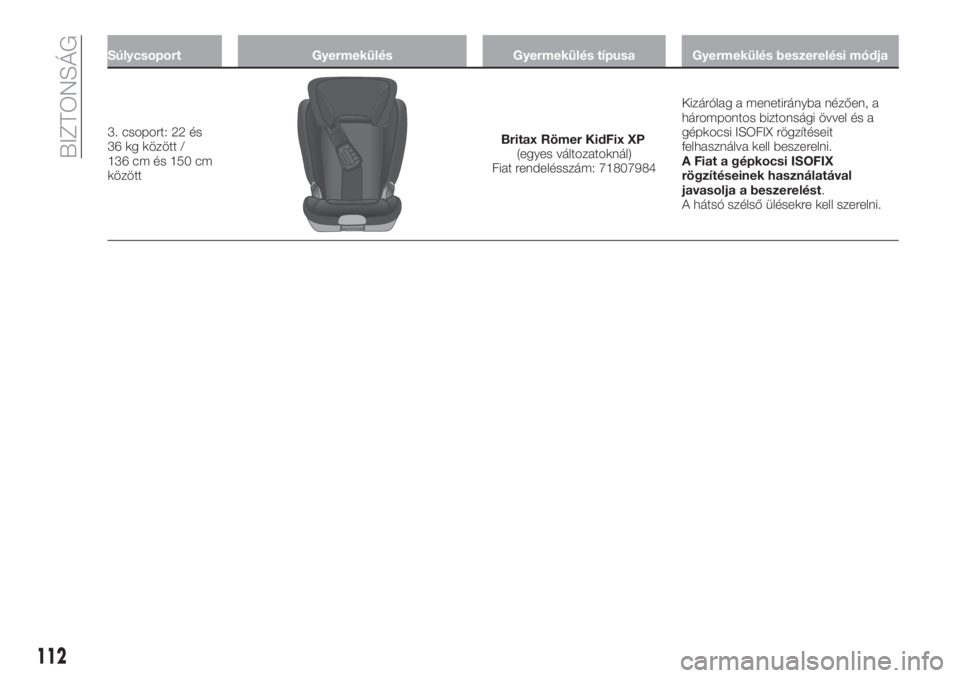

Súlycsoport Gyermekülés Gyermekülés típusa Gyermekülés beszerelési módja
3. csoport: 22 és
36 kg között /
136 cm és 150 cm
közöttBritax Römer KidFix XP
(egyes változatoknál)
Fiat rendelésszám: 71807984Kizárólag a menetirányba nézően, a
hárompontos biztonsági övvel és a
gépkocsi ISOFIX rögzítéseit
felhasználva kell beszerelni.
A Fiat a gépkocsi ISOFIX
rögzítéseinek használatával
javasolja a beszerelést.
A hátsó szélső ülésekre kell szerelni.
112
BIZTONSÁG

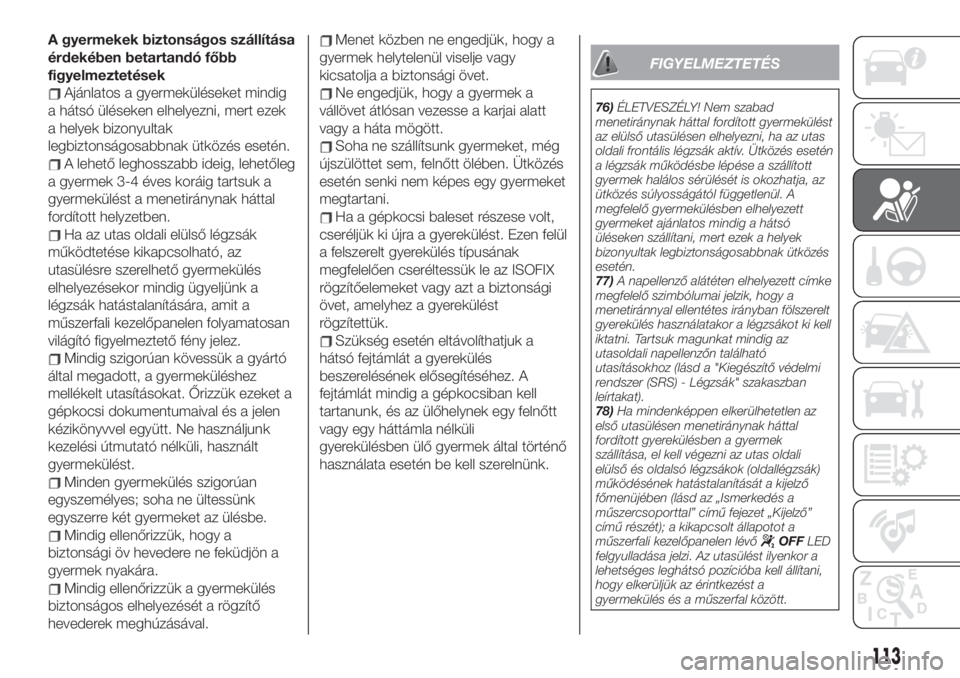

A gyermekek biztonságos szállítása
érdekében betartandó főbb
figyelmeztetések
Ajánlatos a gyermeküléseket mindig
a hátsó üléseken elhelyezni, mert ezek
a helyek bizonyultak
legbiztonságosabbnak ütközés esetén.
A lehető leghosszabb ideig, lehetőleg
a gyermek 3-4 éves koráig tartsuk a
gyermekülést a menetiránynak háttal
fordított helyzetben.
Ha az utas oldali elülső légzsák
működtetése kikapcsolható, az
utasülésre szerelhető gyermekülés
elhelyezésekor mindig ügyeljünk a
légzsák hatástalanítására, amit a
műszerfali kezelőpanelen folyamatosan
világító figyelmeztető fény jelez.
Mindig szigorúan kövessük a gyártó
által megadott, a gyermeküléshez
mellékelt utasításokat. Őrizzük ezeket a
gépkocsi dokumentumaival és a jelen
kézikönyvvel együtt. Ne használjunk
kezelési útmutató nélküli, használt
gyermekülést.
Minden gyermekülés szigorúan
egyszemélyes; soha ne ültessünk
egyszerre két gyermeket az ülésbe.
Mindig ellenőrizzük, hogy a
biztonsági öv hevedere ne feküdjön a
gyermek nyakára.
Mindig ellenőrizzük a gyermekülés
biztonságos elhelyezését a rögzítő
hevederek meghúzásával.
Menet közben ne engedjük, hogy a
gyermek helytelenül viselje vagy
kicsatolja a biztonsági övet.
Ne engedjük, hogy a gyermek a
vállövet átlósan vezesse a karjai alatt
vagy a háta mögött.
Soha ne szállítsunk gyermeket, még
újszülöttet sem, felnőtt ölében. Ütközés
esetén senki nem képes egy gyermeket
megtartani.
Ha a gépkocsi baleset részese volt,
cseréljük ki újra a gyerekülést. Ezen felül
a felszerelt gyerekülés típusának
megfelelően cseréltessük le az ISOFIX
rögzítőelemeket vagy azt a biztonsági
övet, amelyhez a gyerekülést
rögzítettük.
Szükség esetén eltávolíthatjuk a
hátsó fejtámlát a gyerekülés
beszerelésének elősegítéséhez. A
fejtámlát mindig a gépkocsiban kell
tartanunk, és az ülőhelynek egy felnőtt
vagy egy háttámla nélküli
gyerekülésben ülő gyermek által történő
használata esetén be kell szerelnünk.
FIGYELMEZTETÉS
76)ÉLETVESZÉLY! Nem szabad
menetiránynak háttal fordított gyermekülést
az elülső utasülésen elhelyezni, ha az utas
oldali frontális légzsák aktív. Ütközés esetén
a légzsák működésbe lépése a szállított
gyermek halálos sérülését is okozhatja, az
ütközés súlyosságától függetlenül. A
megfelelő gyermekülésben elhelyezett
gyermeket ajánlatos mindig a hátsó
üléseken szállítani, mert ezek a helyek
bizonyultak legbiztonságosabbnak ütközés
esetén.
77)A napellenző alátéten elhelyezett címke
megfelelő szimbólumai jelzik, hogy a
menetiránnyal ellentétes irányban fölszerelt
gyerekülés használatakor a légzsákot ki kell
iktatni. Tartsuk magunkat mindig az
utasoldali napellenzőn található
utasításokhoz (lásd a "Kiegészítő védelmi
rendszer (SRS) - Légzsák" szakaszban
leírtakat).
78)Ha mindenképpen elkerülhetetlen az
első utasülésen menetiránynak háttal
fordított gyerekülésben a gyermek
szállítása, el kell végezni az utas oldali
elülső és oldalsó légzsákok (oldallégzsák)
működésének hatástalanítását a kijelző
főmenüjében (lásd az „Ismerkedés a
műszercsoporttal” című fejezet „Kijelző”
című részét); a kikapcsolt állapotot a
műszerfali kezelőpanelen lévő
OFFLED
felgyulladása jelzi. Az utasülést ilyenkor a
lehetséges leghátsó pozícióba kell állítani,
hogy elkerüljük az érintkezést a
gyermekülés és a műszerfal között.
113

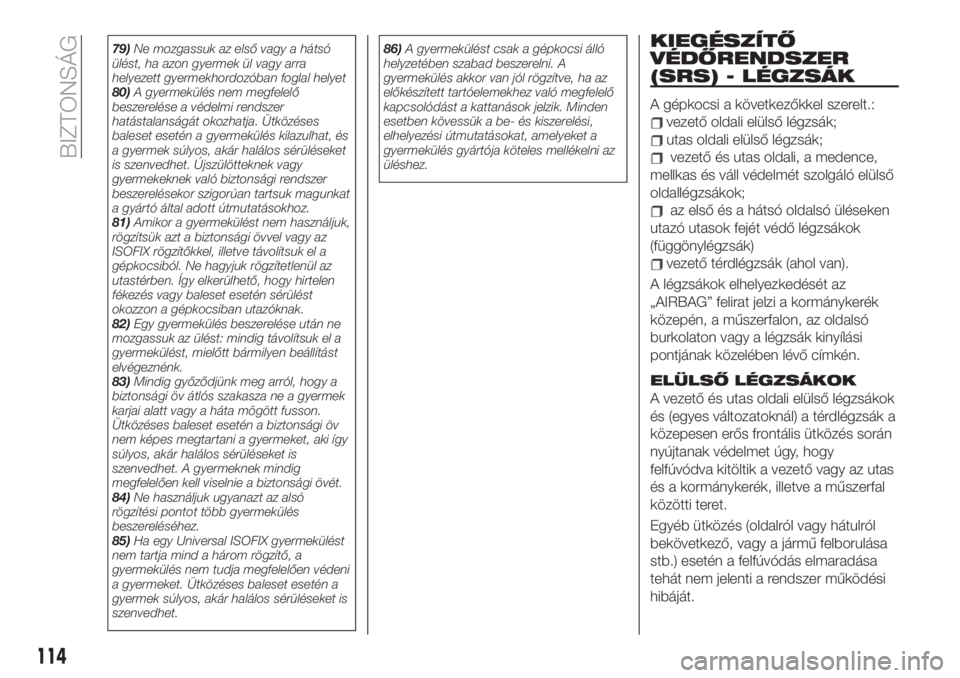

79)Ne mozgassuk az első vagy a hátsó
ülést, ha azon gyermek ül vagy arra
helyezett gyermekhordozóban foglal helyet
80)A gyermekülés nem megfelelő
beszerelése a védelmi rendszer
hatástalanságát okozhatja. Ütközéses
baleset esetén a gyermekülés kilazulhat, és
a gyermek súlyos, akár halálos sérüléseket
is szenvedhet. Újszülötteknek vagy
gyermekeknek való biztonsági rendszer
beszerelésekor szigorúan tartsuk magunkat
a gyártó által adott útmutatásokhoz.
81)Amikor a gyermekülést nem használjuk,
rögzítsük azt a biztonsági övvel vagy az
ISOFIX rögzítőkkel, illetve távolítsuk el a
gépkocsiból. Ne hagyjuk rögzítetlenül az
utastérben. Így elkerülhető, hogy hirtelen
fékezés vagy baleset esetén sérülést
okozzon a gépkocsiban utazóknak.
82)Egy gyermekülés beszerelése után ne
mozgassuk az ülést: mindig távolítsuk el a
gyermekülést, mielőtt bármilyen beállítást
elvégeznénk.
83)Mindig győződjünk meg arról, hogy a
biztonsági öv átlós szakasza ne a gyermek
karjai alatt vagy a háta mögött fusson.
Ütközéses baleset esetén a biztonsági öv
nem képes megtartani a gyermeket, aki így
súlyos, akár halálos sérüléseket is
szenvedhet. A gyermeknek mindig
megfelelően kell viselnie a biztonsági övét.
84)Ne használjuk ugyanazt az alsó
rögzítési pontot több gyermekülés
beszereléséhez.
85)Ha egy Universal ISOFIX gyermekülést
nem tartja mind a három rögzítő, a
gyermekülés nem tudja megfelelően védeni
a gyermeket. Ütközéses baleset esetén a
gyermek súlyos, akár halálos sérüléseket is
szenvedhet.86)A gyermekülést csak a gépkocsi álló
helyzetében szabad beszerelni. A
gyermekülés akkor van jól rögzítve, ha az
előkészített tartóelemekhez való megfelelő
kapcsolódást a kattanások jelzik. Minden
esetben kövessük a be- és kiszerelési,
elhelyezési útmutatásokat, amelyeket a
gyermekülés gyártója köteles mellékelni az
üléshez.KIEGÉSZÍTŐ
VÉDŐRENDSZER
(SRS) - LÉGZSÁK
A gépkocsi a következőkkel szerelt.:
vezető oldali elülső légzsák;
utas oldali elülső légzsák;
vezető és utas oldali, a medence,
mellkas és váll védelmét szolgáló elülső
oldallégzsákok;
az első és a hátsó oldalsó üléseken
utazó utasok fejét védő légzsákok
(függönylégzsák)
vezető térdlégzsák (ahol van).
A légzsákok elhelyezkedését az
„AIRBAG” felirat jelzi a kormánykerék
közepén, a műszerfalon, az oldalsó
burkolaton vagy a légzsák kinyílási
pontjának közelében lévő címkén.
ELÜLSŐ LÉGZSÁKOK
A vezető és utas oldali elülső légzsákok
és (egyes változatoknál) a térdlégzsák a
közepesen erős frontális ütközés során
nyújtanak védelmet úgy, hogy
felfúvódva kitöltik a vezető vagy az utas
és a kormánykerék, illetve a műszerfal
közötti teret.
Egyéb ütközés (oldalról vagy hátulról
bekövetkező, vagy a jármű felborulása
stb.) esetén a felfúvódás elmaradása
tehát nem jelenti a rendszer működési
hibáját.
114
BIZTONSÁG

Az elülső (vezető és utas oldali)
légzsákok nem helyettesítik a biztonsági
öveket, hanem kiegészítik azok hatását,
ezért azokat a törvények előírásai
szerint is, menet közben mindig
becsatolva kell viselni egész Európában
és az Európán kívüli országok
többségében.
Ütközés esetén a biztonsági övet nem
viselő személy előrelendülő teste
érintkezésbe kerülhet a még felfúvódási
fázisban lévő légzsákkal. Ilyen esetben
nem érvényesül a párna által nyújtott
védőhatás.
Az elülső légzsákok felfúvódása
elmaradhat az alábbi esetekben:
könnyen deformálható tárgyaknak
való ütközés, ami nem érinti a gépkocsi
teljes homlokfelületét (pl. a sárvédő
ütközése az út melletti védőkorlátnak);
más járművek közé beékelődés,
védőkorlát vagy tehergépkocsi alá
csúszás.
Ha a fent felsorolt körülmények között a
légzsákok nem aktiválódnak, annak az
az oka, hogy ilyenkor a biztonsági övek
által nyújtott védelem is elegendő lehet,
és a légzsákok aktiválása felesleges
lenne.
Ezekben az esetekben tehát a
felfúvódás elmaradása nem jelenti a
rendszer működési hibáját.Az elülső, vezető és utas oldali
légzsákok konstrukciója és beállítása
olyan, hogy csak becsatolt biztonsági
övek esetén képesek a leghatékonyabb
védelmet biztosítani. A légzsák a
felfúvódáskor felvett, maximális
térfogatával majdnem teljesen kitölti a
vezető és a kormánykerék, illetve az
utas és a műszerfal közötti teret.
Kisebb erősségű ütközés esetén
(amikor a biztonsági övek által nyújtott
védelem elegendő), a légzsákok nem
fúvódnak fel. Mindig kapcsoljuk tehát
be a biztonsági öveket, mert frontális
ütközés esetén az biztosítja a vezető
vagy az utas megfelelő pozícióját.
Vezető oldali elülső légzsák
Egy azonnal felfúvódó párnából áll,
amely a kormánykerék közepében
kialakított speciális rekeszben van
elhelyezve ábra 81.Utas oldali elülső légzsák
Egy azonnal felfúvódó, a vezető
oldalinál nagyobb térfogatú párnából áll,
amely a műszerfalban kialakított
speciális rekeszben van elhelyezve
ábra 82.
Utas oldali elülső légzsák és
gyermekülések
Bekapcsolt utas oldali légzsák esetén
SOHAnem szabad menetiránynak
háttal fordított gyermekülést az elülső
ülésen elhelyezni, mert ütközés esetén
a légzsák működésbe lépése a szállított
gyermek halálos sérülését is okozhatja.
MINDIGtartsuk be az utas oldali
napellenzőn megtalálható címke által
tartalmazott útmutatásokat ábra 83.
(81. ábra)F1B0660
(82. ábra)F1B0126C
115

Vezető oldali térdlégzsák
(egyes változatoknál)
A műszerfal alatt kialakított speciális
rekeszben, egy megfelelő burkolat
ábra 84 által fedve helyezkedik el.
Frontális ütközés esetén további
védelmet biztosít.Az utas oldali elülső légzsák és a
medence, mellkas és váll védelmét
szolgáló oldallégzsák
hatástalanítása
Amennyiben elkerülhetetlen az első
utasülésen menetiránynak háttal
fordított hordozóban gyermek szállítása,
el kell végezni az utas oldali elülső és az
oldalsó légzsák működésének
hatástalanítását.
A légzsákok hatástalanítása a kijelző
menüjén keresztül végezhető el (lásd az
„Ismerkedés a műszercsoporttal” című
fejezet „Kijelző” című részét).
A műszerfalpanel közepén
ábra 85 található az
OFFésON
LED.A gyújtáskapcsoló MAR állásba
kapcsolásakor a két LED kb.
8 másodpercre felgyullad. Amennyiben
ez nem történik meg, forduljunk egy Fiat
márkaszervizhez.
Az első másodpercekben a LED-ek
világítása nem jelzi az utasvédelem
valódi állapotát, hanem annak
megfelelő működését ellenőrzi csak. A
néhány másodpercig tartó ellenőrzés
után a LED-ek az utas oldali légzsák
védelmi állapotát jelzik.
Bekapcsolt utasvédelem:az
ON
LED állandó fénnyel világít.
Kikapcsolt utasvédelem:az
OFF
LED állandó fénnyel világít.
Előfordulhat, hogy a LED-ek a gépkocsi
állapotától függően eltérő intenzitással
világítanak. Az intenzitás egy
gyújtásbekapcsolási cikluson belül is
változhat.
(83. ábra)F1B0127C
(84. ábra)F1B0132C
(85. ábra)F1B0630C
116
BIZTONSÁG

Utas oldali elülső légzsák és gyermekülések: FIGYELEM
(86. ábra)F1B0129C
117

OLDALLÉGZSÁKOK
Az utasok számára oldalütközés esetén
biztosított védelem növelése érdekében
a gépkocsi elülső oldalsó és
függönylégzsákokkal van felszerelve.
Oldallégzsák
Az első ülések háttámlájába épített két
párnából állnak, ábra 87 amelyek
fokozzák a gépkocsiban utazó
személyek medence-, mellkas- és
válltájékának védelmét a közepes vagy
nagy erejű, oldalról bekövetkező
ütközés esetén.
Ezeket az első ülések külső szélére varrt
„AIRBAG” feliratú címke jelzi.
Függönylégzsák
A tető oldalburkolata alatt elhelyezett és
megfelelő borítással fedett két
"függöny" légzsákból állnak ábra 88.
Az a feladata, hogy a nagy felületre
kiterjeszkedő párnáknak köszönhetőenmegvédje a gépkocsiban elöl és hátul
ülők fejét az oldalról bekövetkező
ütközés esetén.
Kisebb erősségű oldalról bekövetkező
ütközés esetén az oldalsó légzsákok
felfúvódása nem történik meg.
Oldalról bekövetkező ütközés esetén a
légzsák rendszer védő hatása akkor a
legnagyobb, ha az ülésen felvett
testhelyzetünk olyan, ami lehetővé teszi
a függönylégzsákok kibomlását.
87) 88) 89) 90) 91) 92) 93) 94) 95) 96) 97) 98) 99) 100) 101)
102)
Figyelmeztetések
Nem szabad vízsugárral mosni vagy
nagynyomású gőzzel tisztítani az első
üléseket (sem kézzel, sem gépi
ülésmosó-berendezéssel).
Az elülső és/vagy az oldallégzsákok
olyan esetekben is felfúvódhatnak,
amikor a gépkocsi karosszériájánakalsó részét erős ütés éri (pl.
járdaszegélynek, lépcsőnek való
ütközés, útfelbontás miatti gödörbe
hajtás vagy árokba csúszás esetén
stb.).
A légzsák felfúvódáskor egy kevés,
füstszerű port is kibocsát: ez a por nem
ártalmas, és nem utal tűz keletkezésére.
Ez a por irritálhatja a bőrt és a szemet:
ilyen esetben vízzel és semleges
szappannal azonnal mossuk le
magunkat.
A légzsákokkal kapcsolatos bármilyen
ellenőrzési, javítási műveletet vagy
cserét csak Fiat márkaszervizek
végezhetnek.
Ha a gépkocsit a forgalomból való
kivonás után szétbontják, bezúzzák,
előtte egy Fiat márkaszervizben el kell
végeztetni a légzsák rendszer
hatástalanítását.
Az övfeszítők és a légzsákok
működésének kiváltása egymástól
függetlenül, az ütközés jellegétől
függően történik. Ha tehát a fenti
berendezések valamelyike nem lép
működésbe a baleset során, az nem
jelenti a rendszer meghibásodását.(87. ábra)F1B0130C
(88. ábra)F1B0662
118
BIZTONSÁG
